framebuffer打印bmp格式图片专题

前言

在上篇《文件操作学习3【目录IO、出错处理及framebuffer基础操作】》文章中我们了解到了，framebuffer的本质和基本使用方法，这篇文章我将分享如何通过framebuffer打印bmp格式的图片。

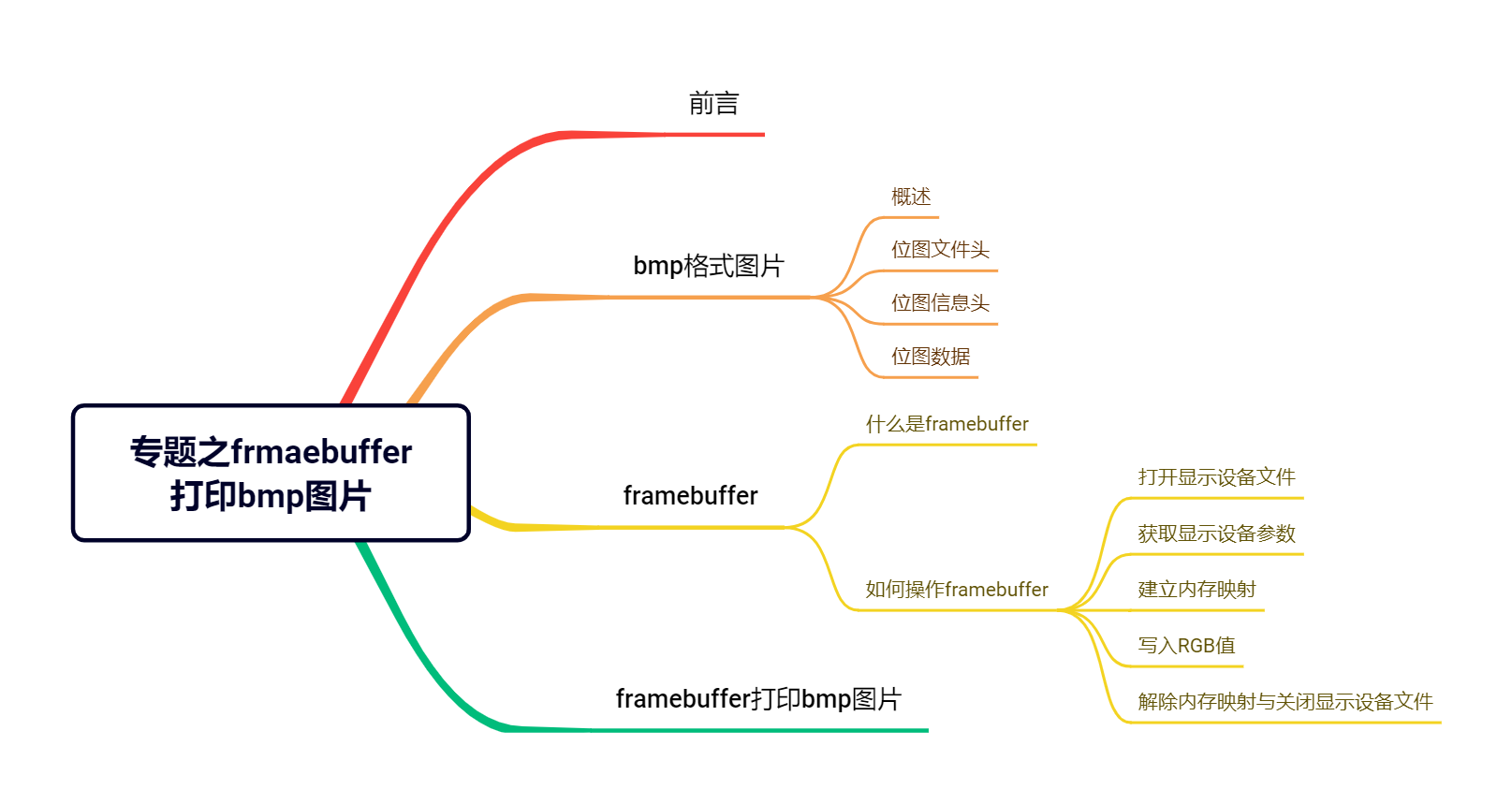

既然需要打印bmp图片，我们首先当然得了解bmp图片的存储格式。所以，这篇文章我们主要分为bmp图片、framebuffer和通过framebuffer实现打印三个部分组成。

一、bmp格式图片

1.1 概述

bmp是英文Bitmap（位图）的简写，它是Windows操作系统中的标准图像文件格式，随着windows的流行，bmp位图格式被广泛应用。

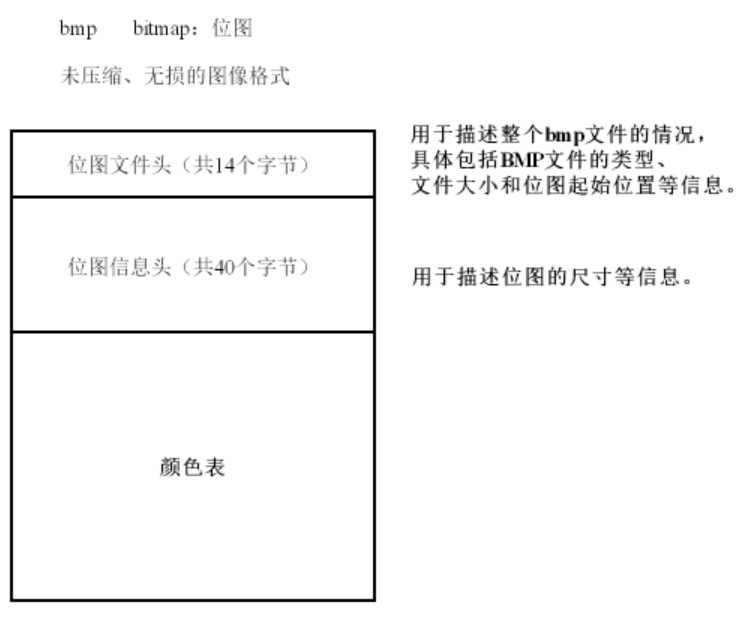

位图文件由四个部分组成：

• 位图文件头（bitmap-file header）

• 位图信息头（bitmap-information header）

• 调色板（color table）；需要注意的是，16bit、24bit、32bit的位图一般没有调色板，因为从16bit开始就直接使用位图数据表示颜色了，所以后面的内容我们都以没有调色板的bmp图片为例来讲解。

• 位图数据（图像数据，Data Bits 或Data Body)阵列.

1.2 位图文件头

BMP位图文件头共14个字节，包含了文件类型标志、文件大小等信息，定义的结构体也比较，详细说明如下：

c 复制代码

#pragma pack(1)//此处一定要强制让结构体按照指定字节数对齐
typedef struct info_bmp_file
{
    unsigned short bfType;// 文件的类型，该值必需是0x4D42，也就是字符'BM'。
    unsigned int bfSize;// 位图文件的大小，用字节为单位
    unsigned short bfReserved1;// 保留，必须设置为0
    unsigned short bfReserved2;// 保留，必须设置为0
    unsigned int bfOffBits;// 位图数据距离文件开头偏移量，用字节为单位
}Info_ft;
#pragma pack()

1.2 位图信息头

BMP位图信息头共40个字节，包含了文件类型标志、文件大小等信息，定义的结构体也比较，详细说明如下：

c 复制代码

typedef struct tagBITMAPINFOHEADER{
	unsigned int biSize;// BITMAPINFOHEADER结构所需要的字数
	unsigned int biWidth;// 图像宽度，单位为像素
	unsigned int biHeight; // 图像高度，单位为像素，负数，则说明图像是正向的
	unsigned short biPlanes;// 为目标设备说明位面数，其值将总是被设为1
	unsigned short biBitCount;// 一个像素占用的bit位，值位1、4、8、16、24、32
	unsigned int biCompression; // 压缩类型
	unsigned int biSizeImage;// 位图数据的大小，以字节为单位
	unsigned int biXPelsPerMeter; // 水平分辨率，单位 像素/米
	unsigned int biYPelsPerMeter; // 垂直分辨率，单位 像素/米
	unsigned int biClrUsed;
	unsigned int biClrImportant;
}Info_bt;

读取bmp图片信息代码示例：

c 复制代码

#include<stdio.h>

#pragma pack(1)
typedef struct info_bmp_file
{
    unsigned short bfType;
    unsigned int bfSize;
    unsigned short bfReserved1;
    unsigned short bfReserved2;
    unsigned int bfOffBits;
}Info_ft;
#pragma pack()

typedef struct tagBITMAPINFOHEADER{
	unsigned int biSize;
	unsigned int biWidth;
	unsigned int biHeight;
	unsigned short biPlanes;
	unsigned short biBitCount;
	unsigned int biCompression;
	unsigned int biSizeImage;
	unsigned int biXPelsPerMeter;
	unsigned int biYPelsPerMeter;
	unsigned int biClrUsed;
	unsigned int biClrImportant;
}Info_bt;


int main()
{
    FILE *fp = fopen("3.bmp", "r");
    if(NULL == fp)
    {
        printf("fopen error!\n");
        return -1;
    }

    Info_ft info_file;
    Info_bt info_bmp;

    fread(&info_file, 14, 1, fp);
    fread(&info_bmp, 40, 1, fp);

    printf("%d %d %d %d %d\n", info_file.bfType,
    info_file.bfSize, info_file.bfReserved1,
    info_file.bfReserved2, info_file.bfOffBits);
    printf("%d %d %d %d %d %d %d %d %d %d %d\n",
    info_bmp.biSize, info_bmp.biWidth, info_bmp.biHeight,
    info_bmp.biPlanes, info_bmp.biBitCount, info_bmp.biCompression,
    info_bmp.biSizeImage, info_bmp.biXPelsPerMeter,
    info_bmp.biYPelsPerMeter, info_bmp.biClrUsed,
    info_bmp.biClrImportant);
    printf("sizeof(Info_ft) = %ld\n", sizeof(Info_ft));
    printf("sizeof(Info_bt) = %ld\n", sizeof(Info_bt));

    fclose(fp);


    return 0;
}

1.3 位图数据

BMP图像支持多种颜色深度，包括1位、4位、8位、16位、24位和32位等。不同颜色深度决定了每个像素所占用的字节数：

颜色深度（位/像素）	每像素字节数	说明
1	0.125	单色图像，每个字节表示8个像素
4	0.5	16色图像，每个字节表示2个像素
8	1	256色图像，使用调色板
16	2	高彩色，RGB555或RGB565格式
24	3	真彩色，RGB三通道各占1字节
32	4	带Alpha通道的真彩色，RGBA四通道各占1字节

我们后文以24bit为例来进行讲解。

位图数据存放实际的argb值可以理解为每个像素点的颜色。由于Windows默认的扫描的最小单位是4字节，BMP图像顺应了这个要求，要求每行的数据的长度必须是4的倍数。

示例：

24位图像，宽度为10像素

每像素3字节 → 行字节数为 10 × 3 = 30字节

30字节不是4的整数倍 → 需要填充 2 字节→ 实际行字节数为 32字节

在24位BMP图像中，每个像素由3个字节组成，分别表示红色（R）、绿色（G）和蓝色（B）三个通道的强度值，范围为0~255。具体排列顺序通常为BGR ，而非RGB。

BMP图像的像素数据在文件中通常是从图像的底部开始向上存储的，即第一行像素数据对应图像的最下方一行。这种设计源于Windows GDI的坐标系，其中原点位于图像左上角，而扫描线是从下往上进行的。

对于bmp图片像素数据这些非常规的存储方式，在我们通过framebuffer帧缓存技术去在Linux真终端上打印图片时，就需要我们在代码中进行处理了。

二、framebuffer

2.1 什么是framebuffer：

帧缓存、帧缓冲技术；
是Linux为显示设备提供的一个接口，把显存抽象后的一种设备文件，通过该设备文件可以实现应用层向显存空间的数据写入，从而实现像素点的绘制。

2.2 如何操作framebuffer

通过内存映射技术，可以实现显存空间和用户空间的内存映射，通过向用户空间写入RGB颜色值，从而实现显存数据的写入。

像素点位数/位深度的种类：

RGB888 四个字节
RGB565 两个字节

framebuffer的操作流程：

打开显示设备文件/dev/fb0；
获取显示设备的相关参数（分辨率、像素点位数/位深度）；
建立内存映射；
写入RGB颜色值；
解除内存映射；
关闭显示设备文件。

3.2.1 打开显示设备文件

通过我们的文件IO的函数接口open()打开framebuffer的设备文件，它在/dev/fb0这个目录下，

c 复制代码

//1. 打开
fb = open("/dev/fb0", O_RDWR);
if(-1 == fb)
{
	perror("open /dev/fb0 error");
	return -1;
}

3.2.2 获取显示设备的相关参数

我们通过ioctl()这个系统调用的函数接口来获取设备的相关参数；

它的描述是这样的：

ioctl() 系统调用用于操控特殊文件 底层对应的设备参数。参数 fd必须是一个已经成功打开 的文件描述符。第二个参数是依赖具体设备的请求命令码（request） 。不同驱动，命令码含义完全不一样，没有全局统一标准。第三个参数是一个无类型的内存指针 。历史上C 语言还没有 void* 时，这里约定使用 char *argp，所以手册后续讲解中将它命名为 argp。也就是原型里的可变参数，你可以传任意类型指针。

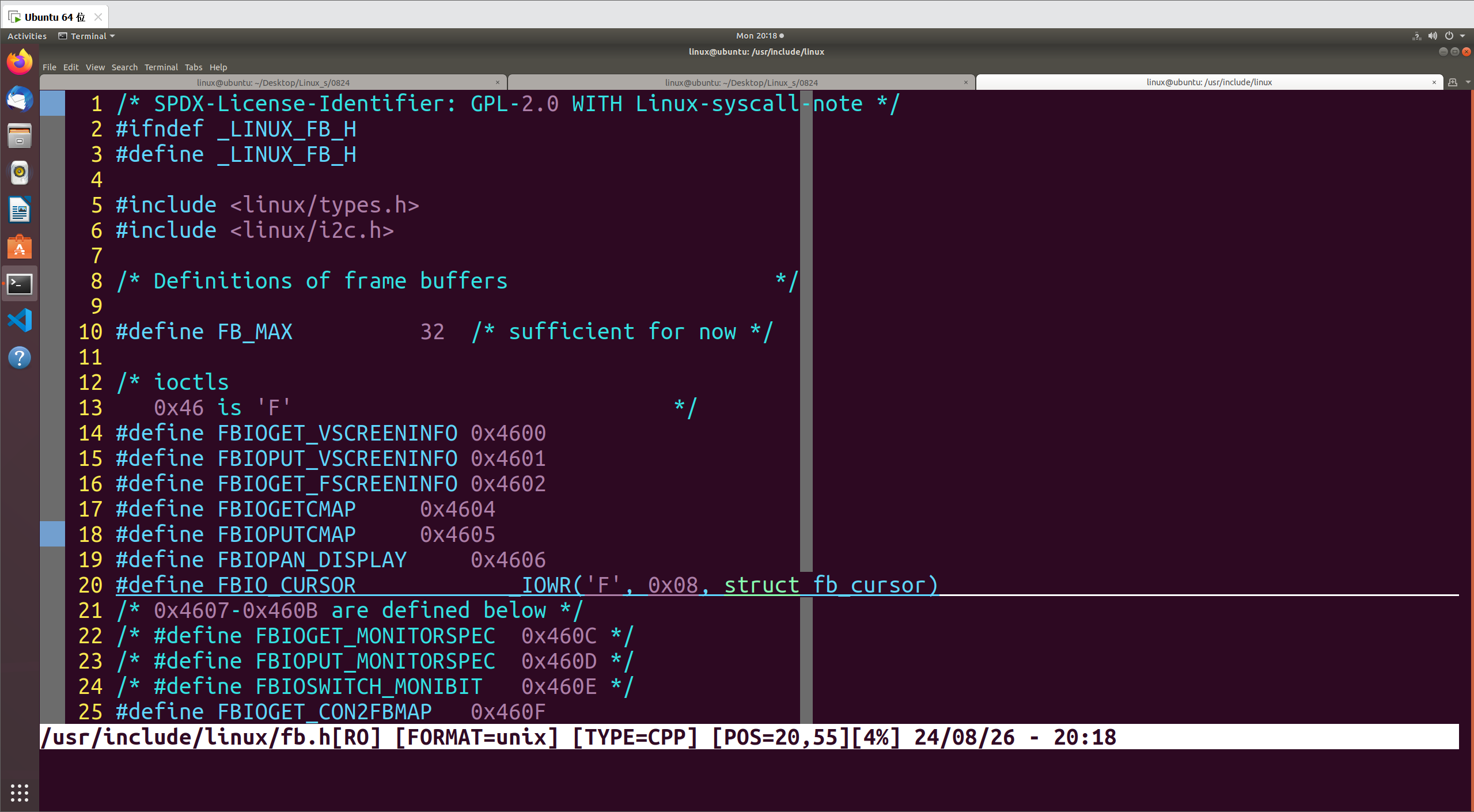

在linux@ubuntu:/usr/include/linux$ 这个路径下的的fb.h文件是Linux 液晶屏帧缓冲驱动 专用头文件，里面定义了 Framebuffer 设备 (/dev/fb0) 所有可用的ioctl命令码。

例如：

FBIOGET_VSCREENINFO：这个宏就是我们现在需要的获取虚拟屏幕可变信息的命令码（分辨率、色深、像素格式等）。

还有这个：struct fb_var_screeninfo 可变屏幕信息结构体：

c 复制代码

struct fb_var_screeninfo {
	__u32 xres;			/* visible resolution		*/
	__u32 yres;
	__u32 xres_virtual;	/* virtual resolution		*/
	__u32 yres_virtual;
	__u32 xoffset;		/* offset from virtual to visible */
	__u32 yoffset;		/* resolution			*/

	__u32 bits_per_pixel;	/* guess what			*/
	__u32 grayscale;		/* 0 = color, 1 = grayscale,	*/
					/* >1 = FOURCC			*/
	struct fb_bitfield red;		/* bitfield in fb mem if true color, */
	struct fb_bitfield green;	/* else only length is significant */
	struct fb_bitfield blue;
	struct fb_bitfield transp;	/* transparency			*/

	__u32 nonstd;		/* != 0  Non standard pixel format */

	__u32 activate;		/* see FB_ACTIVATE_*		*/

	__u32 height;		/* height of picture in mm    */
	__u32 width;		/* width of picture in mm     */

	__u32 accel_flags;	/* (OBSOLETE) see fb_info.flags */
};

成员变量	含义说明
`xres` / `yres`	可见屏幕分辨率（实际 LCD 显示宽高像素）例：800×480，xres=800，yres=480
`xres_virtual` / `yres_virtual`	虚拟显存分辨率显存可以开辟一块比屏幕更大的画布，用于硬件滚屏、双缓冲。例如虚拟高度设为`yres*2`实现页面翻页
`xoffset` / `yoffset`	显示偏移量：从虚拟显存的 `(xoffset,yoffset)` 位置开始截取画面输出到屏幕修改 `yoffset` 配合大的 `yres_virtual`，即可实现硬件滚动 (Panning)
`bits_per_pixel`	每个像素占用比特数，色深常见值：16 (RGB565)、24 (RGB888)、32 (RGBA8888)
`grayscale`	灰度模式标志 0= 彩色；1= 灰度；大于 1 代表使用 FOURCC 压缩图像格式
`red` / `green` / `blue` / `transp`	RGB 分量位域信息，`struct fb_bitfield` 结构体包含每个颜色通道：起始偏移位、占用位数。 👉RGB565：红占 5bit，绿占 6bit，蓝占 5bit
`nonstd`	非标准像素格式标记，非 0 代表不是标准 RGB 格式
`activate`	参数生效时机。控制调用`FBIOPUT_VSCREENINFO`后，新分辨率是立刻生效还是等到下一次 vsync 垂直同步
`height` / `width`	屏幕物理尺寸，单位：毫米 (mm)，用于计算 DPI，不影响像素绘图
`accel_flags`	硬件加速标志，已经废弃，不再使用

代码示例：

c 复制代码

//2. 获取显示设备的相关参数
struct fb_var_screeninfo vinfo;

int ret = ioctl(fb, FBIOGET_VSCREENINFO, &vinfo);
if(-1 == ret)
{
    perror("ioctl error");
    return -1;
}
printf("vinfo.xres = %d, vinfo.yres = %d\n", vinfo.xres, vinfo.yres);
printf("vinfo.xres_virtual = %d, vinfo.yres_virtual = %d\n", vinfo.xres_virtual, vinfo.yres_virtual);
printf("vinfo.bits_per_pixel = %d\n", vinfo.bits_per_pixel);

3.2.3 建立内存映射

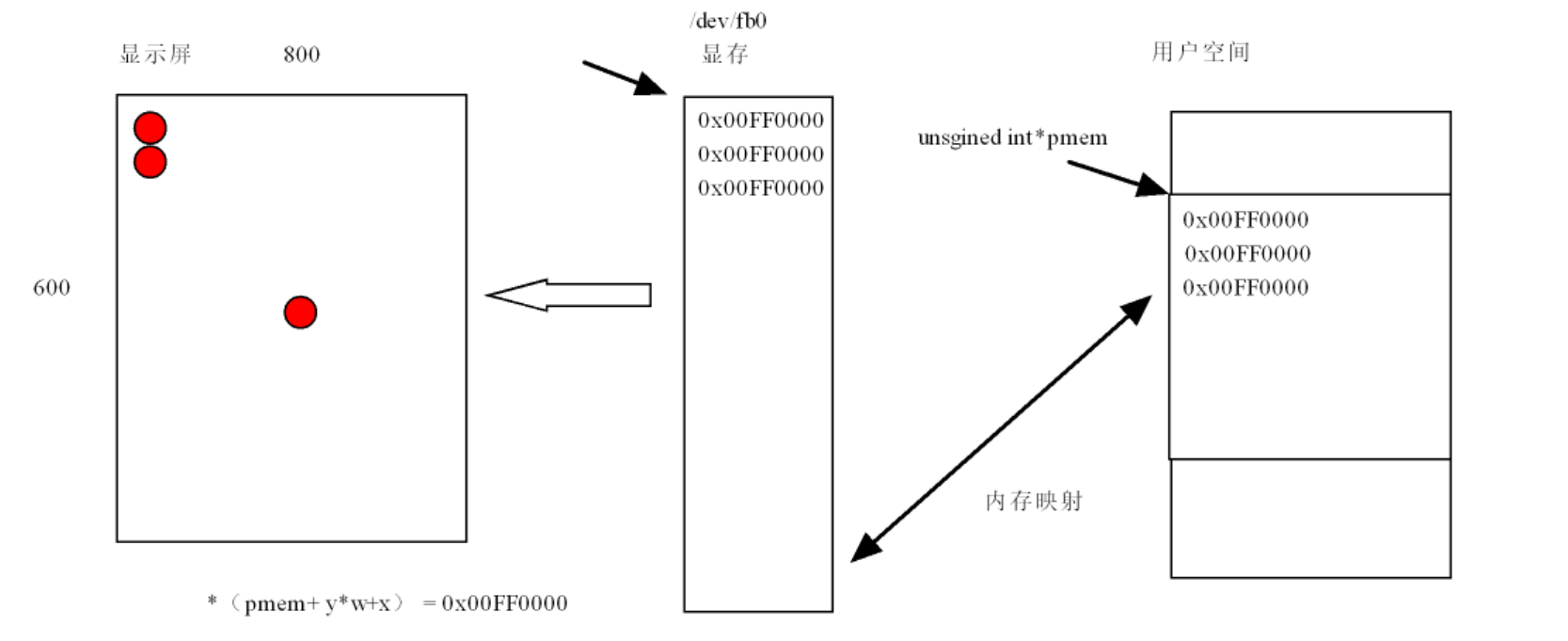

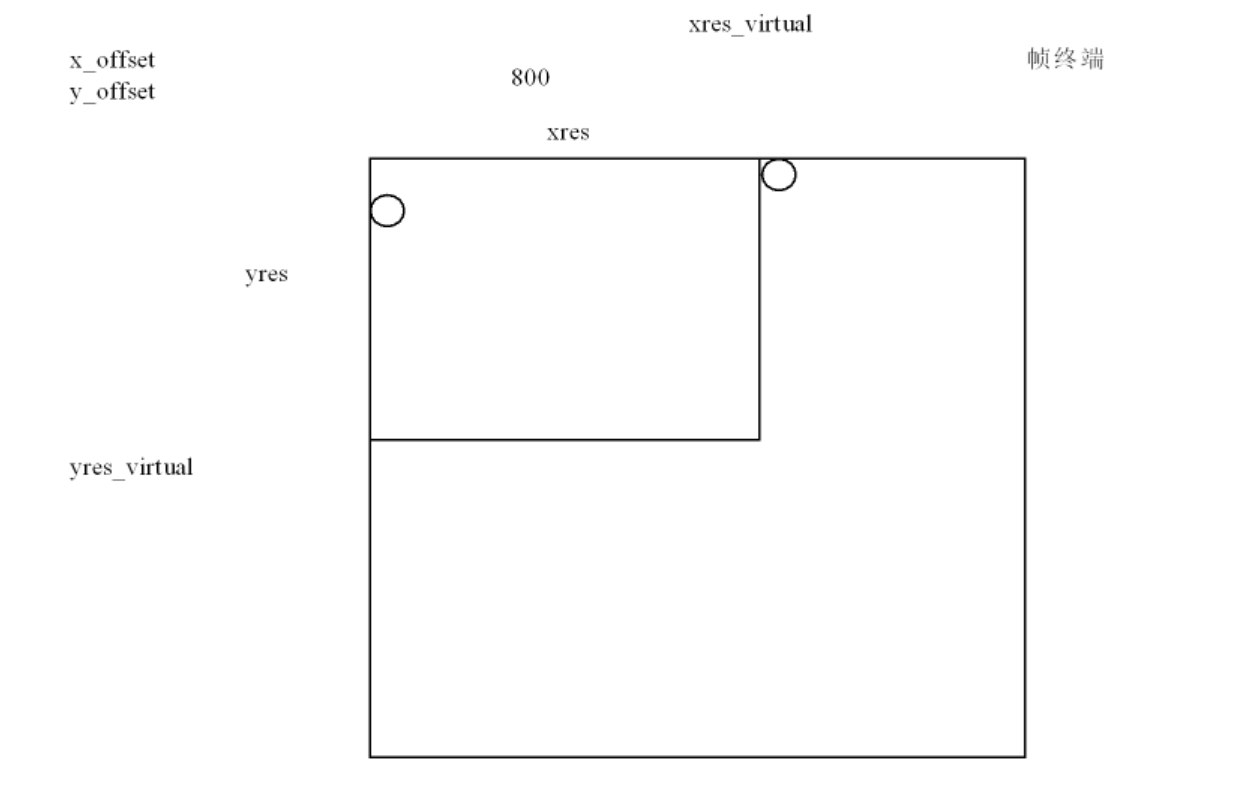

以这两张图为例：Linux帧缓冲通过mmap将位于内核空间的物理显存映射到用户进程虚拟地址空间，程序获得映射指针pmem后，便可利用公式*(pmem + y*w + x)直接计算像素偏移，通过指针赋值直接修改显存数据，无需调用read/write，显存更新后硬件自动刷新到800×600的显示屏上，实现屏幕绘图。显存可开辟一块大于实际屏幕xres × yres的虚拟画布xres_virtual × yres_virtual，屏幕仅截取画布的一部分画面进行显示，修改x_offset、y_offset显示偏移量，无需移动显存像素数据，就能快速切换可视区域，从而实现硬件滚屏、双缓冲翻页效果。

mmap()
- 函数原型：
  c 复制代码
```
#include <sys/mman.h>

void *mmap(void *addr, size_t length, int prot, int flags,int fd, off_t offset);
```
- 功能建立文件和用户空间的内存映射。
- 参数 addr ：要映射的用户空间的首地址，一般情况下填NULL ，让内核自己寻找一块连续的内存空间，并将空间首地址返回；
  length ：要映射的用户空间大小；

  prot ：对映射空间的读写权限
  1. PROT_READ
  2. PROT_WRITE
  flags ：MAP_SHARED（共享映射区域）

  fd ：要映射的文件描述符；

  offset：映射的偏移量
- 返回值成功：返回映射到的用户空间首地址；

  失败：返回MAP_FAILED((void *)-1)。

内存映射代码示例：

c 复制代码

void *pmem = NULL;
//3. 建立内存映射
len = vinfo.xres_virtual*vinfo.yres_virtual*vinfo.bits_per_pixel/8;
pmem = mmap(NULL, len, PROT_READ | PROT_WRITE, MAP_SHARED, fb, 0);
if (MAP_FAILED == pmem)
{
    perror("mmap error");
    return -1;
}

3.2.4 写入RGB颜色值；

首先校验像素坐标是否超出可视屏幕范围，随后基于虚拟显存宽度计算目标像素的内存偏移，通过显存映射指针pmem直接向帧缓冲写入指定颜色值，完成单点绘制。

c 复制代码

void show_point(int x, int y, unsigned int col)
{
    //4. 写入RGB颜色值
    if(x >= vinfo.xres || y >= vinfo.yres)
    {
        return;
    }

    *((unsigned int *)pmem + y * vinfo.xres_virtual + x) = col;
}

3.2.5 解除内存映射与关闭显示设备文件

munmap()
- 函数原型：
  c 复制代码
```
#include <sys/mman.h>
int munmap(void *addr, size_t length);
```
- 功能：

  解除mmap()建立的内存映射，释放用户空间与物理显存之间的映射关系；取消后不能再通过该指针访问显存，关闭帧缓冲文件前必须调用。
- 参数：
  1. addr：mmap返回的映射起始虚拟地址（如前面的pmem）
  2. length：需要解除映射的内存字节长度，显存映射大小（finfo.smem_len）
- 返回值：

  成功：返回 0

  失败：返回 -1，并设置errno错误号

代码示例：

c 复制代码

void deinit_fb()
{
    //5. 解除内存映射；
    munmap(pmem, len);
    //6. 关闭显示设备文件。
    close(fb);
}

通过这些步骤我们就可以绘制一个点了，再借助这个点就可以封装其他绘制的函数接口.

三、frmaebuffer打印bmp图片

接下来，就是本片文章的重头戏啦：在framebuffer的已有的基础操作之上，对bmp格式的图片进行绘制。

这是我前面所提到的存储bmp图片的相关信息的结构体，在我们通过frmaebuffer打印bmp图片时需要用到里面的信息，因此我们先对其进行定义。

c 复制代码

#pragma pack(1)
typedef struct info_bmp_file
{
    unsigned short bfType;
    unsigned int bfSize;
    unsigned short bfReserved1;
    unsigned short bfReserved2;
    unsigned int bfOffBits;
}Info_ft;
#pragma pack()

typedef struct tagBITMAPINFOHEADER{
	unsigned int biSize;
	unsigned int biWidth;
	unsigned int biHeight;
	unsigned short biPlanes;
	unsigned short biBitCount;
	unsigned int biCompression;
	unsigned int biSizeImage;
	unsigned int biXPelsPerMeter;
	unsigned int biYPelsPerMeter;
	unsigned int biClrUsed;
	unsigned int biClrImportant;
}Info_bt;

首先，我们需要打开bmp图片，读取文件头与信息头，并通过定义的结构体获取bmp图片的参数。

c 复制代码

int fd = open(bmpfile, O_RDONLY);
    if(-1 == fd)
    {
        perror("open file error");
        return;
    }

    Info_ft fhead;
    Info_bt ihead;

    read(fd, &fhead, sizeof(fhead));
    read(fd, &ihead, sizeof(ihead));

随后按图片宽高和位深计算像素总字节数并申请内存缓冲区，读取像素数据存入 buff，随后从图片最后一行向前逐行遍历每个像素，依次取出蓝、绿、红分量拼接成 24 位色彩值，调用 show_point 将像素绘制到 framebuffer 屏幕指定偏移 (x,y) 位置。

这里需要特别注意bmp图片像素数据这些非常规的存储方式:

每行的数据的长度必须是4的倍数;
像素点具体排列顺序通常为BGR ，而非RGB；
像素数据在文件中通常是从图像的底部开始向上存储的，即第一行像素数据对应图像的最下方一行。

在下面的代码中，因为对于打印的图片我会对其进行处理，使其横向像素满足4的倍数，这样就不用对代码进行更多的处理了，所以下面的代码仅适合横向像素为4的倍数的bmp图片，有兴趣的同学，可以想想怎么通过代码的修改实现所有的bmp图片打印。

c 复制代码

size_t size = ihead.biHeight*ihead.biWidth*ihead.biBitCount/8;
unsigned char *buff = malloc(size);
if(NULL == buff)
{
    perror("buff malloc error");
    return;
}
read(fd, buff, size);
close(fd);

unsigned char *p = buff;
unsigned char r,g,b;
unsigned int col;

for(int i = ihead.biHeight-1; i >= 0; --i)
{
    for(int j = 0; j < ihead.biWidth; ++j)
    {
        b = *p;++p;
        g = *p;++p;
        r = *p;++p;
        col = (r << 16) | (g << 8) | (b << 0);
        show_point(j+x, i+y, col);
    }
}

最后，绘制完成后释放缓冲区并关闭文件。

c 复制代码

free(buff);

好了，以上就是本期博客全部内容啦，希望能对屏幕前的你产生帮助，我们下期再见！
