又一个神级画图Skill开源,再见draw.io!

之前用draw.io的MCP画架构图,能用,但样式总感觉差点意思------配色偏老气,布局也不够精致。 最近发现一款叫architecture-diagram-generator的开源Skill,跟Claude描述一下系统结构,几秒钟就出一张高大上的架构图,效果比我之前画的强多了,这里给大家分享下。

简介

architecture-diagram-generator是一款专为AI设计的系统架构图生成Skill,支持Cursor、Claude Code、Windsurf等AI编程工具,目前在Github上已有6.3k+star。实际用下来,几秒钟就能出一张像样的架构图,你只管描述系统长什么样,剩下的交给AI。

该Skill具有如下特性:

  • 零设计门槛:仅需描述你的项目架构就行,不用懂配色、不用懂布局。
  • 迭代飞快:想加组件、调布局、换样式?一句话的事,AI秒改。
  • 分享零成本:输出就是一个HTML文件,浏览器打开即看,不用装任何东西。
  • 内置导出:图表自带复制/PNG/PDF按钮------这点真的省心,不用再截图了。

下面是该Skill生成的架构图,效果还是挺炫酷的!

安装

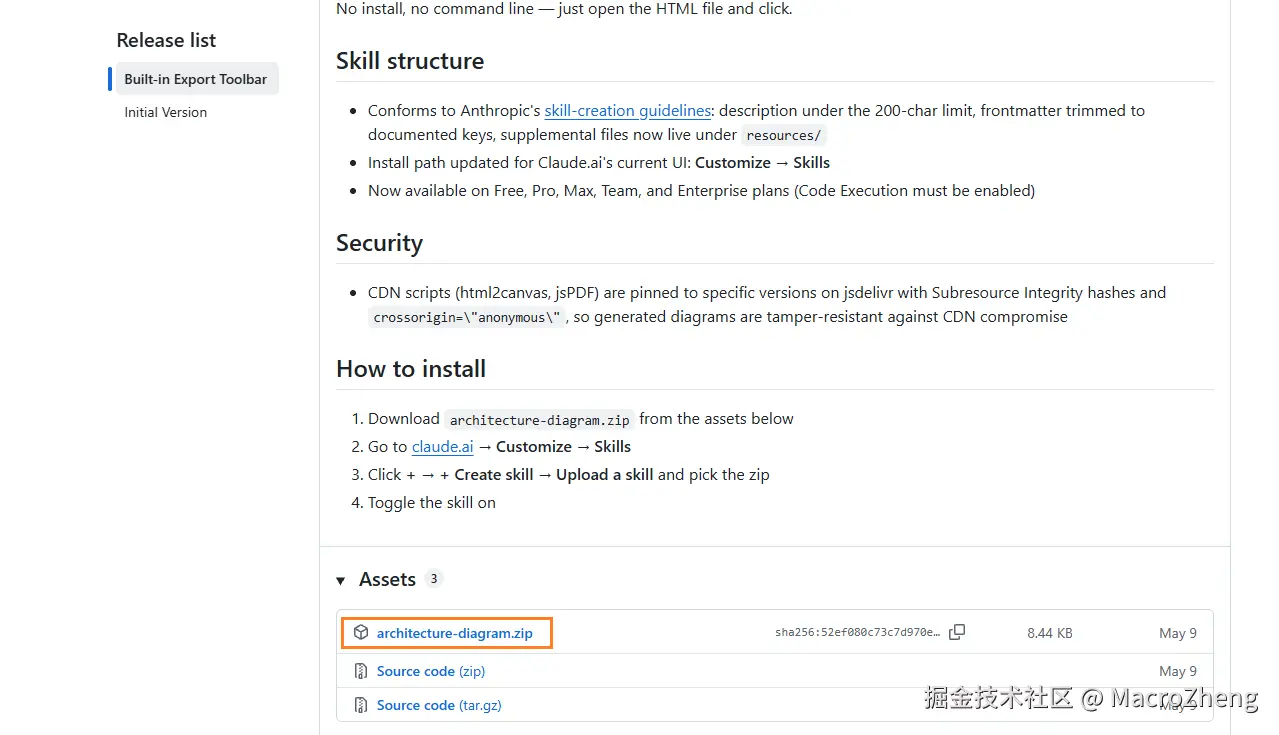

architecture-diagram-generator的安装非常简单,下载压缩包,导入就可以使用了,这里以Claude Desktop为例。

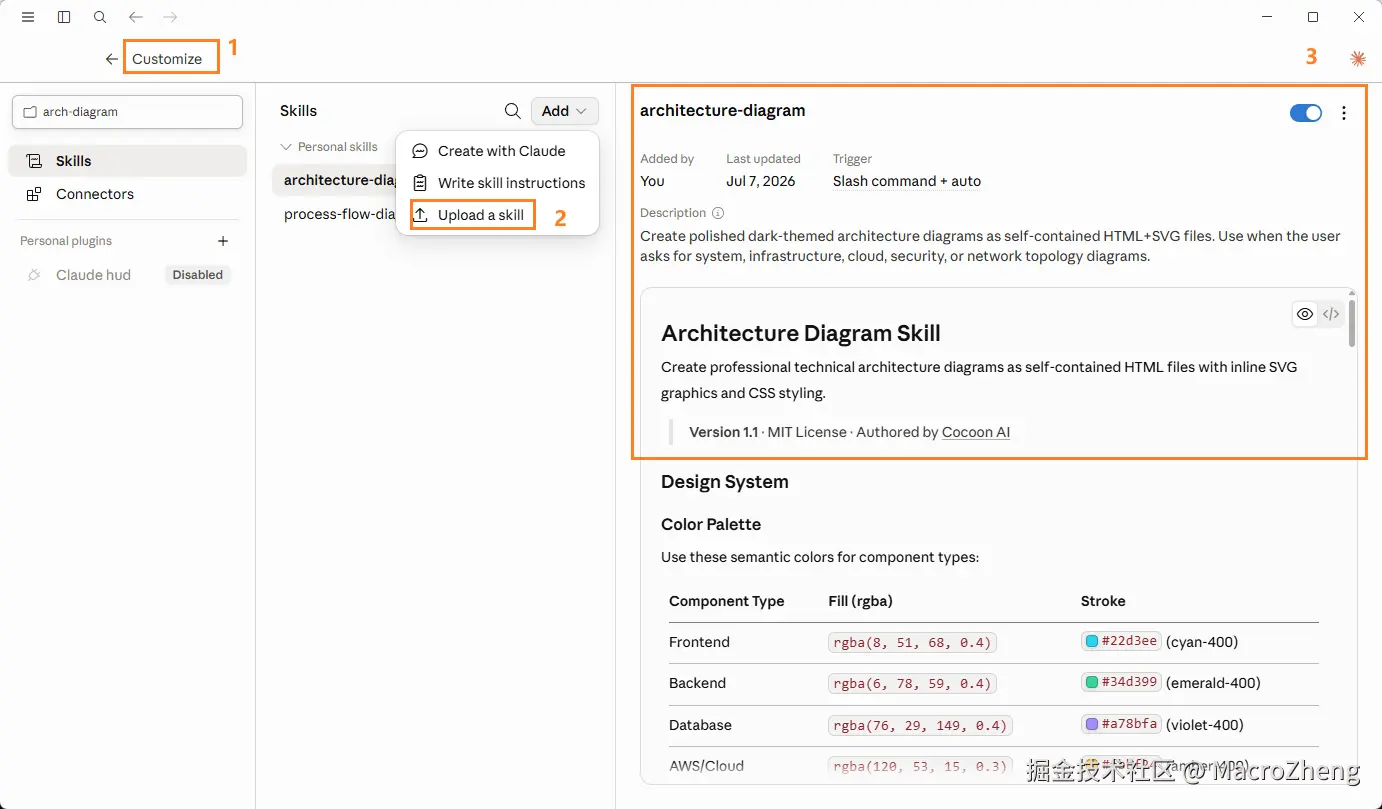

  • 在Claude Desktop中选择自定义->技能->上传技能功能,然后选择下载好的压缩包上传即可完成安装。

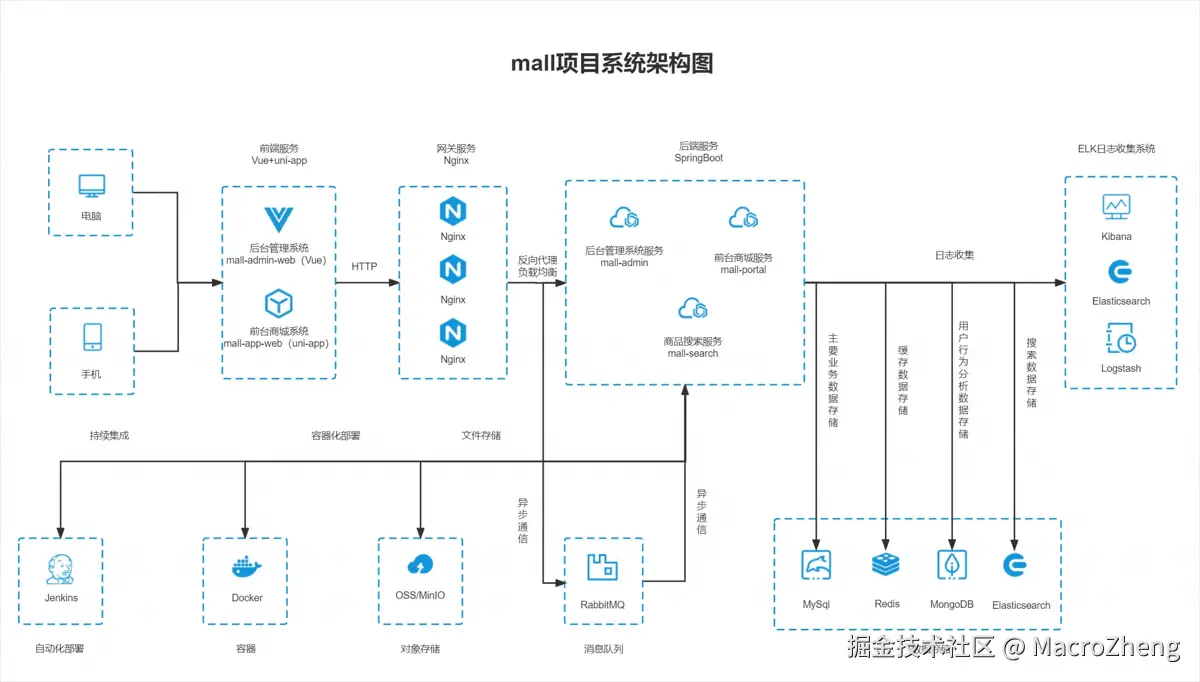

这或许是一个对你有用的开源项目,mall项目是一套基于 SpringBoot3 + Vue3 的电商系统(Github标星60K),后端支持多模块和微服务架构,采用Docker和K8S部署。包括前台商城项目和后台管理系统,能支持完整的订单流程!涵盖商品、订单、购物车、权限、优惠券、会员、支付等功能!

项目演示:

使用

画架构图

  • architecture-diagram-generator的使用还是非常方便的,例如我想画一张mall电商实战项目的系统架构图,通过/architecture-diagram命令调用skill来画图即可,具体提示词如下:
bash 复制代码
/architecture-diagram 画一张mall项目的系统架构图,项目地址:D:\developer\github\mall

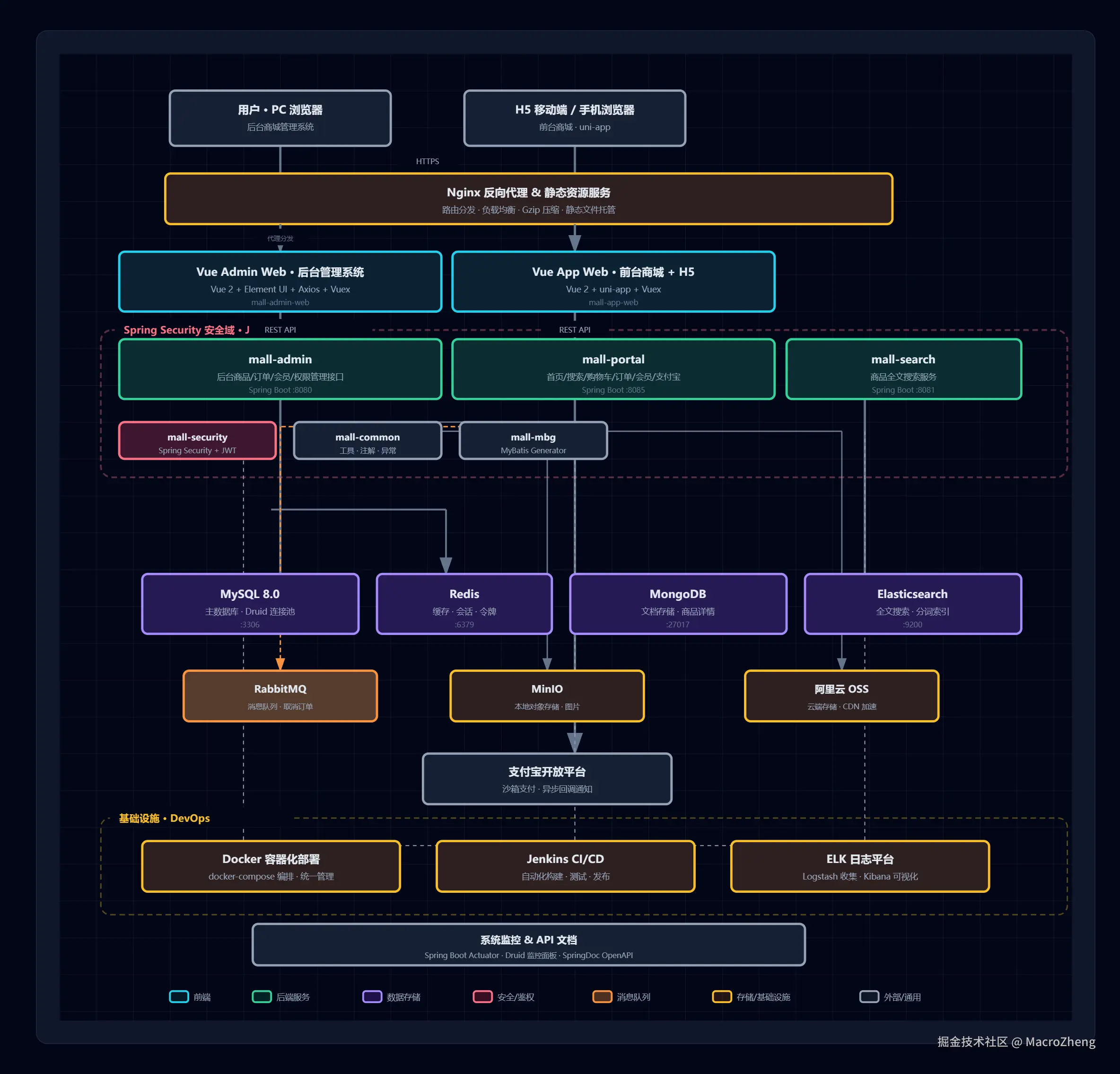

  • 最终画出的mall项目架构图如下,项目的分层结构非常清晰,配色也不错,比draw.io画的感觉更上档次;

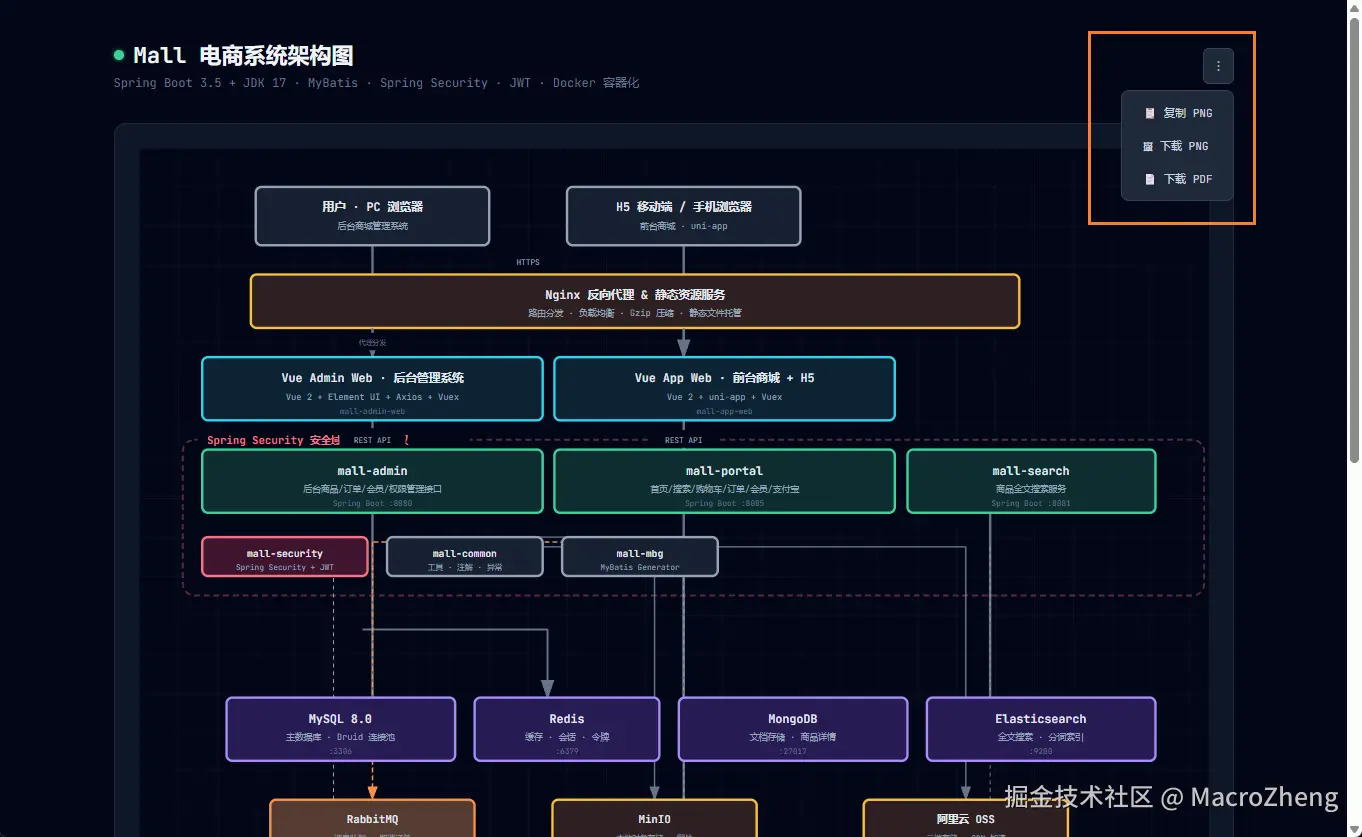

  • 最终的产物是一个html文件,点击右上角的按钮可以选择图片的下载格式,支持复制/PNG和PDF三种;

画流程图

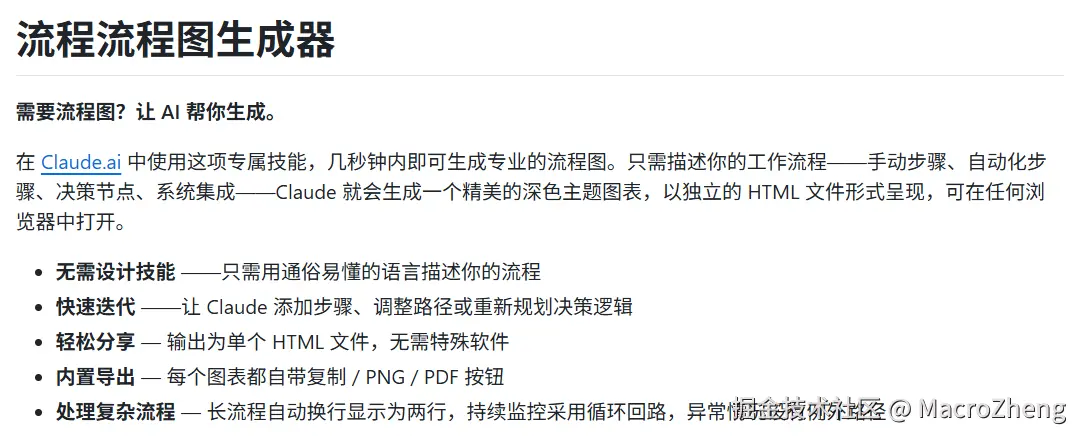

  • architecture-diagram-generator是专门用来画架构图的,如果你想画流程图的话需要使用process-flow-diagram-generator这个Skill,地址:github.com/Cocoon-AI/p...
  • 我这里根据mall项目中的generateConfirmOrder方法,画了一张订单功能中生成确认单的流程图,具体提示词如下;
arduino 复制代码
/process-flow-diagram 根据mall项目中生成确认单流程(generateConfirmOrder方法),画一张业务流程图

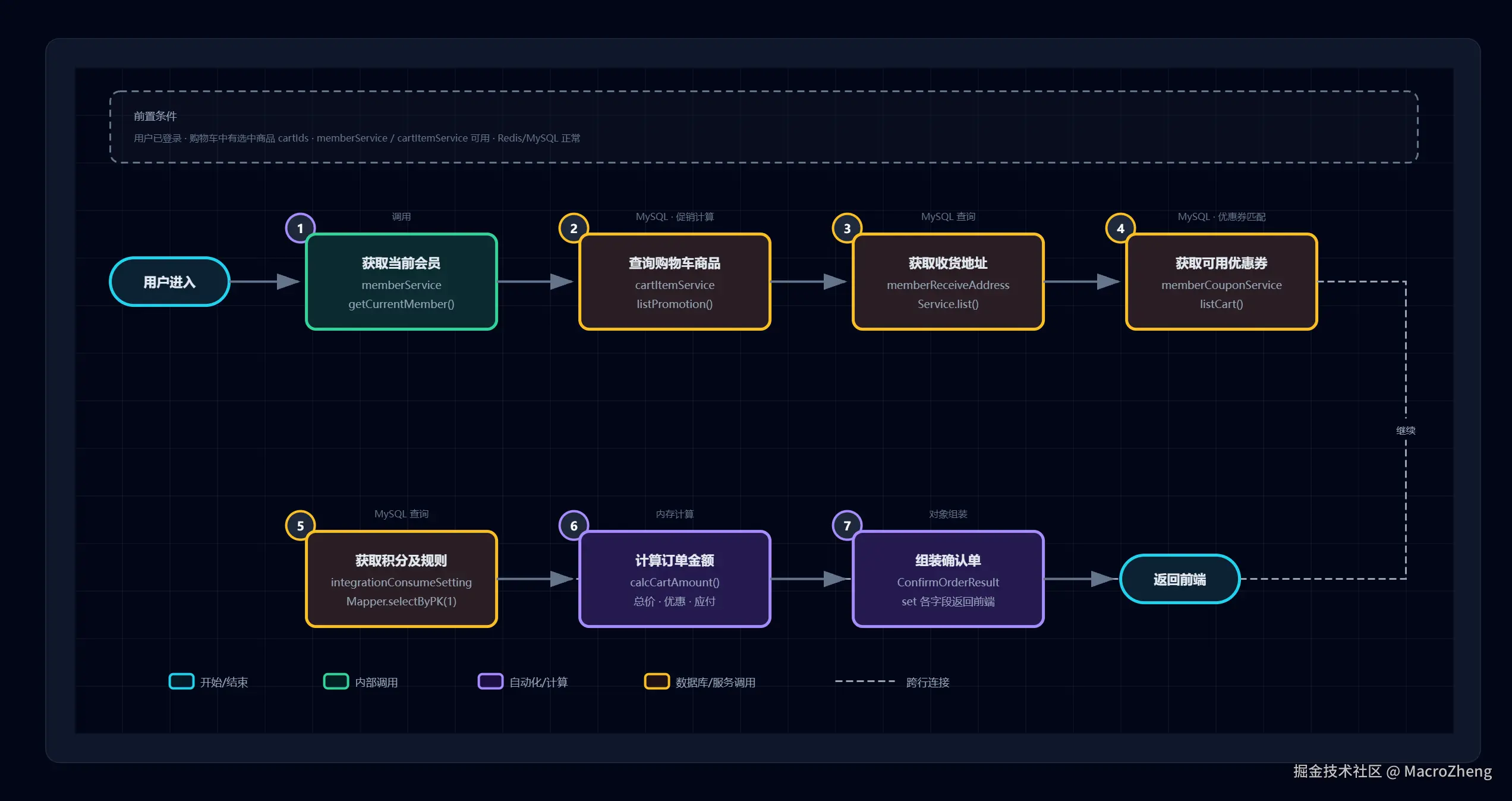

  • 最终效果如下,流程非常清晰,简单而直观;

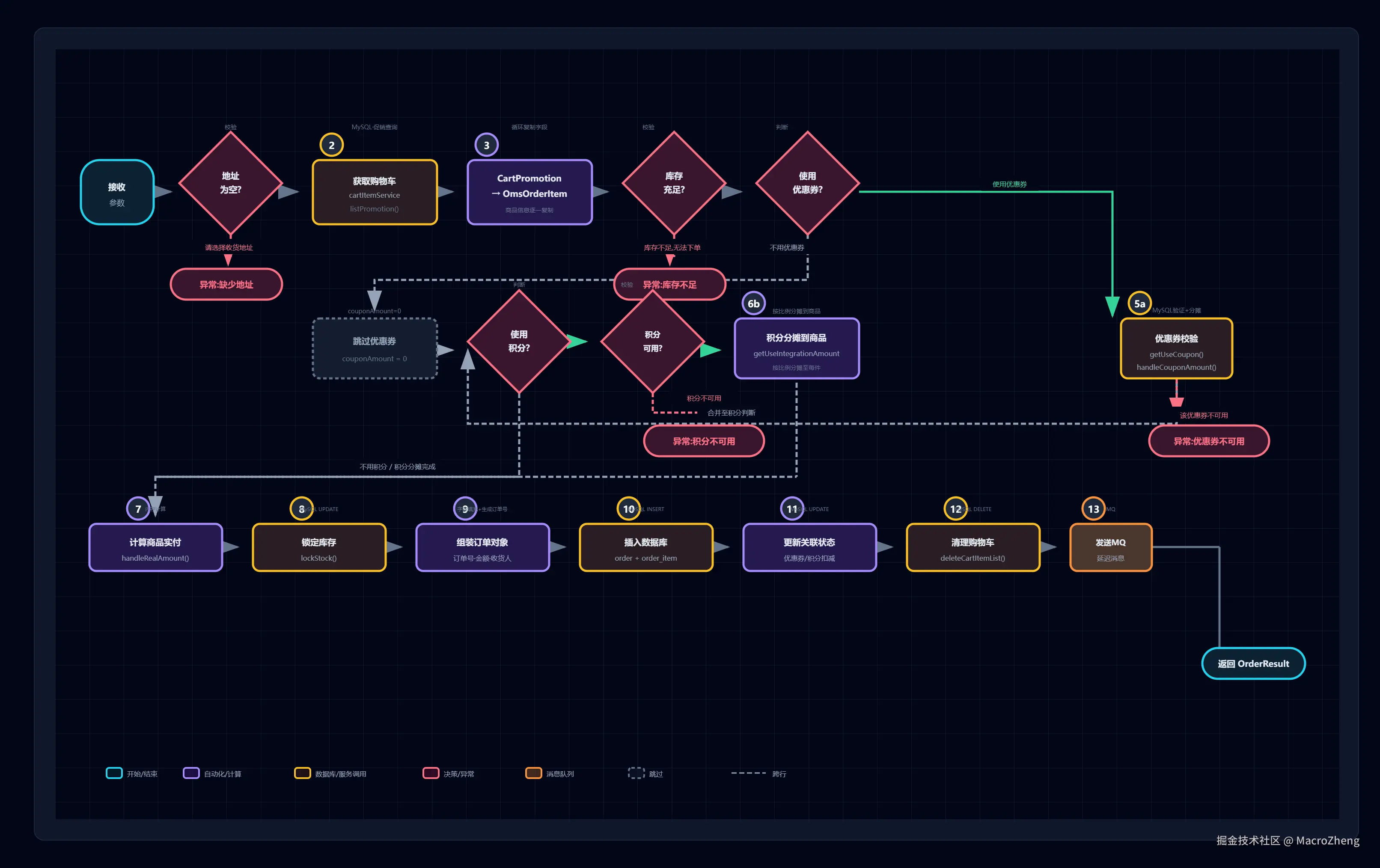

  • 为了测试下这个Skill的能力,我还让它生成了一个相当复杂的订单生成流程图,也是顺利完成的,效果如下;

总结

architecture-diagram-generator是一款非常实用的架构图生成Skill,无需设计基础,几段描述就能生成一张高颜值的深色主题架构图,输出为独立HTML文件,分享和导出都很方便。

搭配同系列的process-flow-diagram-generator,架构图和流程图都能轻松搞定,相比draw.io不仅上手门槛更低,出图效果也更现代化,感兴趣的小伙伴可以尝试下它。

项目地址

github.com/Cocoon-AI/a...
