【寻迹校园 HarmonyOS NEXT 实战 37】一套 ArkUI 适配四档宽度：sm、md、lg、xl 响应式 Shell 实战

本章导读：这是"寻迹校园 HarmonyOS NEXT 实战"系列第 37 篇。本文基于 Index.ets、Bottom/Top/SideNavigation、HomePage.ets 与 2026-08-12 模拟器验收记录，完整拆解 <600vp、600--839vp、840--1279vp、>=1280vp 四档 ArkUI Shell 的导航、内容密度、状态归属和页面复用方式，同时明确"保留大屏代码"不等于当前应用市场已经支持 Tablet 或 2-in-1。

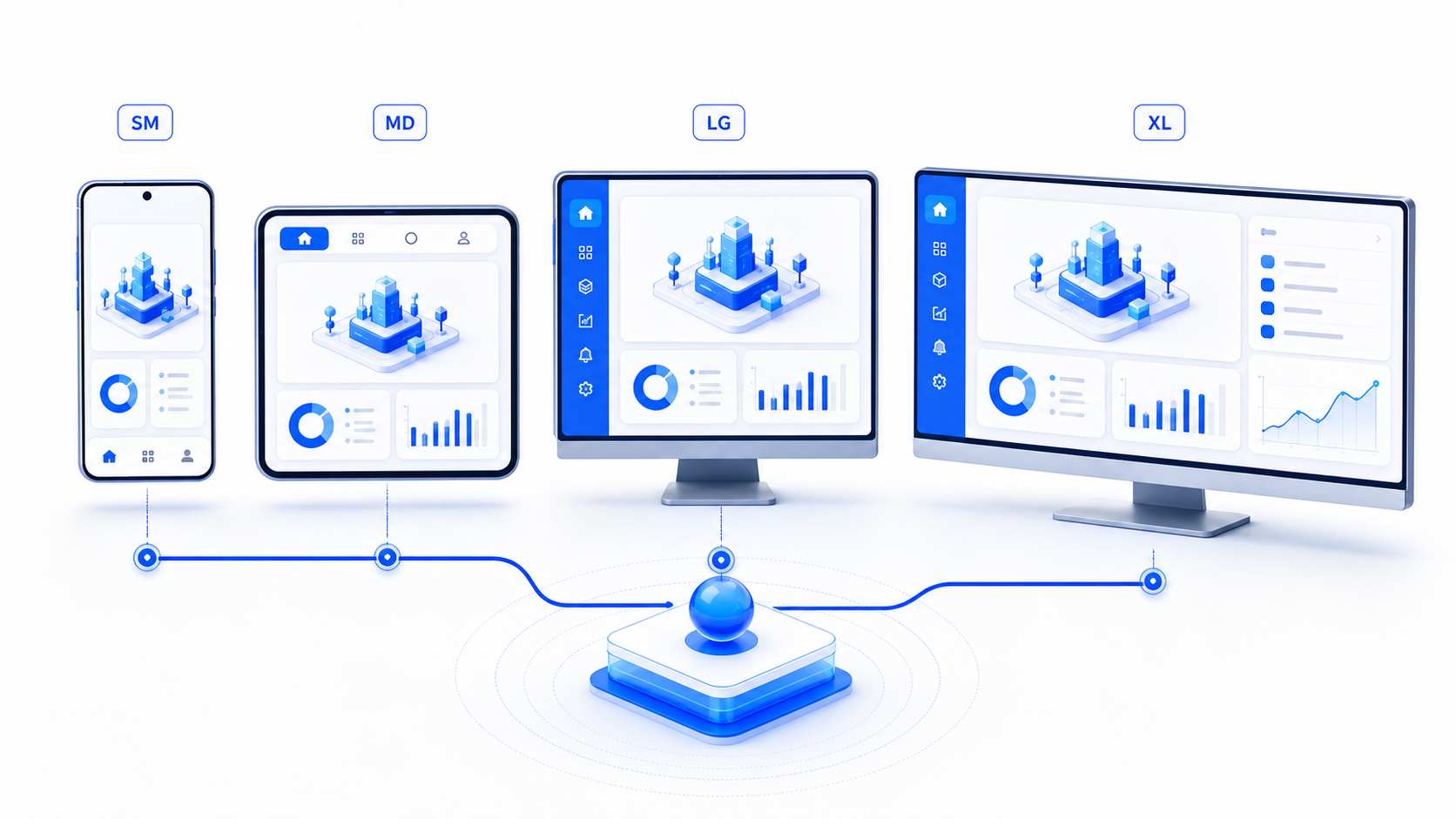

上图为原创生成的响应式架构插画，不是项目截图。四档宽度共享同一条 NavPathStack、同一组业务 Service 和同一份页面状态，只替换导航外壳与内容编排。

一、为什么不能把手机底栏直接拉到桌面

Phone 底部导航适合拇指操作，但在 1280vp 以上窗口中继续贴底，会带来三个问题：

用户视线和鼠标要在页面内容与屏幕底部之间反复移动；
横向空间被浪费，内容却仍保持窄单栏；
列表、详情和匹配候选无法同时保留上下文。

响应式设计不是"卡片变宽"，而是根据输入方式、视线范围和可用空间调整信息架构。

二、四档宽度的项目契约

当前 Design Spec 和 Index.ets 使用三条边界形成四档：

档位	宽度	导航	首页结构
`sm`	`<600vp`	`BottomNavigation`	单栏 Scroll
`md`	`600--839vp`	`TopNavigation`	列表/详情分栏，左列较窄
`lg`	`840--1279vp`	`SideNavigation`	常驻侧栏 + 列表/详情双栏
`xl`	`>=1280vp`	`SideNavigation`	常驻侧栏 + 34/44/22 三栏工作台

断点同时控制导航、首页分栏、内容最大宽度和辅助面板，不由每个页面自行猜测。

三、本章对应的真实文件

文件	职责
`entry/src/main/ets/pages/Index.ets`	根宽度、四档判断、Shell 与路由
`entry/src/main/ets/components/BottomNavigation.ets`	Phone 底部四入口
`entry/src/main/ets/components/TopNavigation.ets`	md 顶部导航
`entry/src/main/ets/components/SideNavigation.ets`	lg/xl 常驻侧栏
`entry/src/main/ets/pages/HomePage.ets`	compact、split 与 workspace 首页
`entry/src/main/ets/pages/ItemDetailPage.ets`	可嵌入的中栏详情
`entry/src/main/ets/pages/MatchResultsPage.ets`	可嵌入的右栏候选
`docs/design/all-pages-design-spec-v2.md`	断点与跨设备设计基准

Shell 集中在 Index，业务页面通过参数接收布局能力。

四、用 onAreaChange 获取真实布局宽度

根节点通过 onAreaChange 更新 screenWidth：

ts 复制代码

.onAreaChange((oldArea: Area, newArea: Area) => {
  const width: number = Number(newArea.width);
  if (width !== this.screenWidth) this.screenWidth = width;
})

这里使用根布局区域，而不是硬编码设备型号。窗口缩放、横竖屏或多窗口改变可用宽度时，同一判断仍然成立。

五、断点判断为什么集中在 Index

Index.ets 只保留三组核心判断：

ts 复制代码

private isMediumScreen(): boolean {
  return this.screenWidth >= 600 && this.screenWidth < 840;
}

private isLargeScreen(): boolean {
  return this.screenWidth >= 840;
}

private isExtraLargeScreen(): boolean {
  return this.screenWidth >= 1280;
}

如果首页、消息、我的和发布页分别维护断点，600、840、1280 很容易出现边界差一 vp 的问题。集中判断后，页面只接收 splitView、mediumView、workspaceView 等语义参数。

六、sm：底部导航与单任务页面

sm < 600vp 使用 BottomNavigation。首页为单栏 Scroll，点击记录通过 NavPathStack 进入详情页：

内容宽度全部用于当前任务；
底栏四入口高度 72vp；
中央"登记"按钮使用 48×48vp 圆形操作；
搜索、筛选、列表按垂直顺序组织；
详情、匹配、发布和认领分别进入独立页面；
返回栈语义清晰，适合单手操作。

Phone 上不强行显示左右双栏，因为每一栏都会变得过窄。

七、md：顶部导航释放底部空间

600--839vp 使用 TopNavigation。顶部导航的每项高度为 48vp，内容区下方不再被固定底栏占用。

md 档首页已经开启 splitView，左侧查询列表约 42%，右侧展示详情。左列约束为 280--340vp，避免窄窗口中把详情压成一条竖线。

顶部导航并不意味着所有页面都要双栏；表单和次级路由仍可使用受控最大宽度，在宽屏中居中展示。

八、lg：常驻侧栏建立桌面级导航

840--1279vp 使用 232vp 宽的 SideNavigation。侧栏包含：

产品名和本机模式说明；
首页、登记、消息、我的四个稳定入口；
选中态品牌容器；
每个入口的可访问名称与动作描述；
底部"本机单机模式"边界提示。

内容区在侧栏右侧居中，最大宽度由 tabContent() 控制为 1120vp，避免窗口继续变宽时正文无限拉长。

九、xl：第三栏不是装饰，而是业务辅助

当宽度达到 1280vp，首页的 workspaceView 为真。此时：

左栏 34%：搜索、组合筛选和本机记录；
中栏 44%：当前记录或候选详情；
右栏 22%：当前查询记录的 Top 3 脱敏匹配候选；
点击右栏候选只更新中栏，不重置左栏；
侧栏仍保持全局导航与业务边界。

这比"显示更多卡片"更符合失物匹配任务，因为用户需要同时比较查询、证据和候选。

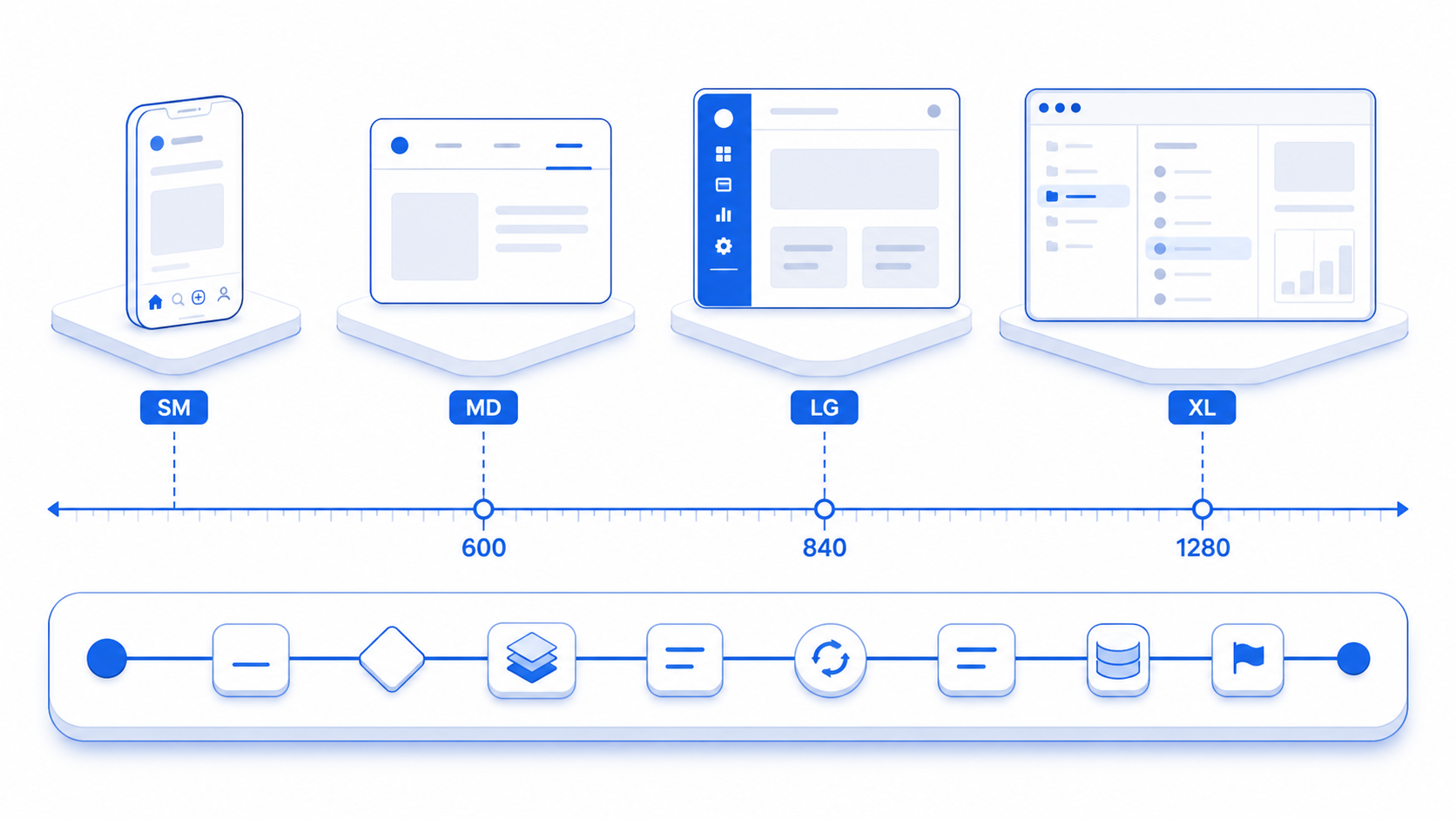

上图展示根宽度只决定 Shell，selectedTab、NavPathStack、查询条件、选中记录与 Service 数据不随布局分支重建。

十、三种导航组件为什么不能写成一个超大组件

Bottom、Top 和 Side 虽然入口相同，但信息结构不同：

Bottom 使用等宽四项和中央圆形登记入口；
Top 使用水平按钮，登记入口为主色矩形；
Side 使用图标+文字的纵向列表，并显示产品与模式说明。

如果强行用一个组件加大量条件分支，布局、间距和焦点顺序会互相牵连。当前项目共享 BottomTab、图标、颜色和 onSelect 契约，但保留三个清晰组件。

十一、三个 Shell 如何共享同一个路由栈

Index 只创建一个：

ts 复制代码

private readonly pathStack: NavPathStack = new NavPathStack();

Phone 的 Navigation 包裹底栏主内容；md 与 lg/xl 的 Navigation 分别位于顶部或侧栏 Shell 内，但都消费同一个 pathStack 和 destinationBuilder。

因此窗口变化不应创建新的路由对象，已打开的发布、认领或详情路径仍有权威来源。

十二、Tab 状态为什么放在 Shell 层

selectedTab 属于全局导航状态，保存在 Index：

ts 复制代码

@Local selectedTab: BottomTab = BottomTab.HOME;

Bottom、Top、Side 只接收当前值和回调。布局切换后，新导航组件仍读取同一个 selectedTab，不会从"消息"莫名跳回"首页"。

这体现了一个关键原则：状态生命周期应高于使用它的布局分支。

十三、登记入口为什么不直接改变 selectedTab

登记不是常驻 Tab，而是次级流程：

ts 复制代码

if (tab === BottomTab.PUBLISH) {
  this.pathStack.pushPathByName(AppRoute.PUBLISH_TYPE, undefined);
  return;
}
this.selectedTab = tab;

这样用户完成或取消登记后可以返回原 Tab，上层导航选中态不会被一个临时流程污染。

十四、HomePage 如何消费布局能力

Shell 下传三项参数：

ts 复制代码

HomePage({
  splitView: this.screenWidth >= 600,
  mediumView: this.screenWidth >= 600 && this.screenWidth < 840,
  workspaceView: this.screenWidth >= 1280
})

HomePage 根据能力选择 compactHome() 或 splitScreenHome()，而不是再次读取设备信息。这让页面更容易测试，也避免平台判断散落。

十五、分栏宽度为什么还需要 min/max

左栏百分比之外还有约束：

ts 复制代码

.width(this.workspaceView ? '34%' : (this.mediumView ? '42%' : '38%'))
.constraintSize({
  minWidth: this.workspaceView ? 300 : (this.mediumView ? 280 : 340),
  maxWidth: this.workspaceView ? 460 : (this.mediumView ? 340 : 460)
})

百分比负责跟随窗口，minWidth/maxWidth 防止卡片过窄或搜索区无限变宽。响应式布局通常需要比例与约束共同工作。

十六、内容最大宽度如何保护阅读体验

tabContent() 在大屏上设置 1120vp 或 1480vp 上限。页面内部的表单和详情还会设置 720vp 上限。

这解决两类问题：

超宽屏长文本一行过长，阅读效率下降；
页面为了填满空间而把按钮和输入框拉得过大。

可用空间不等于必须占满的内容宽度。

十七、嵌入模式如何复用详情与匹配页

ItemDetailPage 和 MatchResultsPage 都支持 embedded：

独立页面模式显示自己的 Header 和返回逻辑；
嵌入模式隐藏重复导航，填充中栏或右栏；
业务加载、状态文案和按钮仍复用同一实现；
候选点击通过回调更新中栏，而不是再次 push 路由。

复用的是页面主体，不是把独立页面截图放进大屏容器。

十八、断点切换不应重新初始化业务层

aboutToAppear() 初始化 ReportService、ClaimService、HandoffService、ModerationService 和设置服务。宽度变化只更新 screenWidth，不重新创建 Repository 或重置数据。

如果在每个 Shell 分支中初始化业务层，拖动窗口可能形成重复数据库打开、重复请求或页面状态闪烁。

十九、loading、empty、error 在四档中仍需存在

响应式布局不能只对"有四条数据"进行设计。HomePage 的左列同时处理：

loading：正在加载本机记录；
error：错误容器与重新加载；
empty：登记丢失/拾得入口；
组合筛选无结果：重置筛选；
正常列表：可选中记录卡片。

在 xl 中，左列没有选择时，中栏和右栏也有各自空态，不能显示空白框。

二十、键盘焦点如何跨 Shell 保持可达

三种导航都使用原生 Button，并提供 accessibilityText 与 accessibilityDescription。2026-08-12 的模拟器验收记录显示：

xl 焦点从搜索、筛选、记录、中栏操作、候选、侧栏再回到搜索；
Phone 焦点从搜索、筛选、四张记录、四个底栏入口再回到搜索；
精确 1280vp 时 Tab/Shift+Tab 能进入侧栏与右栏候选。

这证明了当时模拟器输入链路，不能替代实体键盘或屏幕阅读器验收。

二十一、运行证据必须带日期和环境

本系列引用的响应式证据来自 2026-08-12：

MateBook Pro API 22 模拟器；
Pura 90 API 24 模拟器；
xunji-responsive-focus-state-audit.md；
xunji-exact-xl-breakpoint-input-audit.md；
当时本地脚本与 APP 构建通过。

当前文章核对了现有断点代码仍然存在，但没有把旧模拟器证据冒充成 2026-08-26 的实体 2-in-1 复测。

二十二、首发 manifest 为什么仍只声明 phone

当前 entry/src/main/module.json5 明确：

json 复制代码

"deviceTypes": ["phone"]

项目选择先以 Phone 降低首发审核成本，保留 Tablet/2-in-1 响应式代码和设计资产供后续版本使用。

因此准确表述是"代码包含四档响应式 Shell，并在模拟器完成过断点验收"；不能表述为"应用市场当前支持四类设备"。

二十三、模拟器与实体设备的验证边界

模拟器可以验证布局切换、焦点事件和页面状态；实体设备仍要单独检查：

系统缩放和窗口吸附；
触控板、鼠标滚轮与蓝牙键盘；
折叠屏铰链与安全区；
系统字体和输入法；
性能、重绘和多窗口生命周期；
商店设备声明与实际安装兼容。

任何一项未运行都应写成 not run。

二十四、推荐的响应式 Shell 测试矩阵

宽度	预期 Shell	重点断言
377vp	Bottom + 单栏	底栏、详情 push、单手操作
599vp	Bottom + 单栏	临界点前不提前分栏
600vp	Top + 双栏	导航切换、左列最小宽
839vp	Top + 双栏	临界点前仍为 md
840vp	Side + 双栏	侧栏出现、Tab 状态保持
1278.95vp	Side + 双栏	右栏不出现、详情保持
1280vp	Side + 三栏	34/44/22、候选联动

测试数据、筛选条件和选中候选应固定，否则视觉差异无法定位到布局还是数据。

二十五、工程复盘：响应式首先是状态架构

四档 Shell 能稳定切换的关键，不是写了四个 if，而是把 selectedTab、pathStack、查询条件、选中记录和业务数据放在布局分支之上。Shell 只决定导航和编排，Service 与 Repository 仍是同一权威来源。

如果布局分支拥有自己的状态副本，窗口往返必然出现筛选重置、路由丢失和候选切换。

二十六、本文小结

"寻迹校园"用 600、840、1280 三个边界建立 sm/md/lg/xl 四档 ArkUI Shell：Phone 底栏、md 顶栏、lg 侧栏双栏、xl 侧栏三栏。Index.ets 集中读取根宽度并复用同一导航栈，HomePage 只接收语义布局参数。

现有代码与 2026-08-12 模拟器证据能证明响应式架构和断点行为；当前首发 manifest 仍只声明 Phone，实体 Tablet/2-in-1、外设和商店支持不能由保留代码推导。
