📙 如何解决CANoe/CANalyzer中的Stuff Error问题

问题描述:

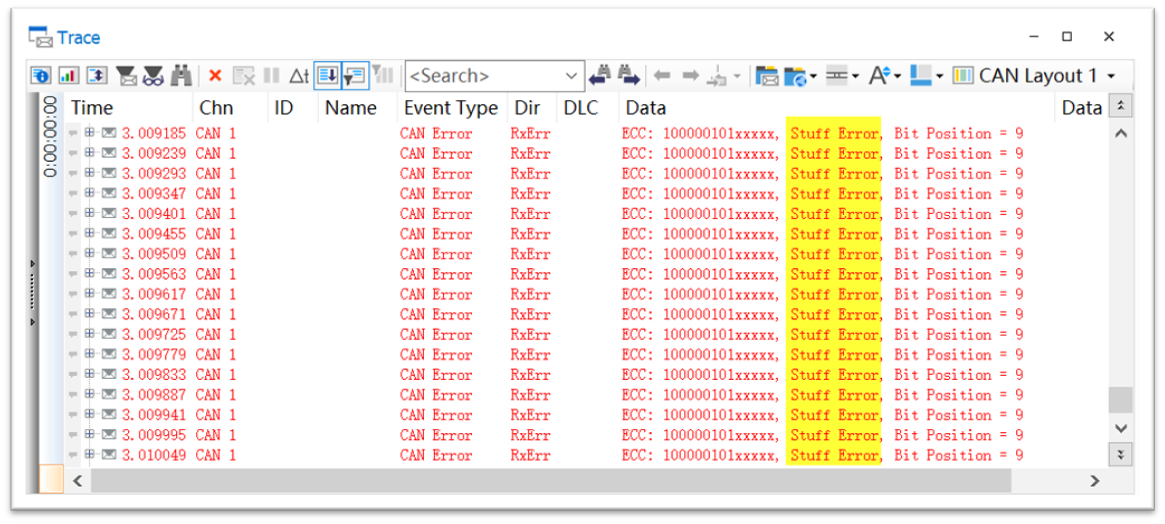

在CANoe/CANalyzer软件运行过程中出现Stuff Error(CAN通信),如图所示:

问题分析及解决方案:

Stuff Error通常是物理原因引起的, 常见的解决方案如下:

  1. 请确保总线上接了匹配电阻(通常是在相离最远的两个节点处分别接一个120Ω的终端电阻);

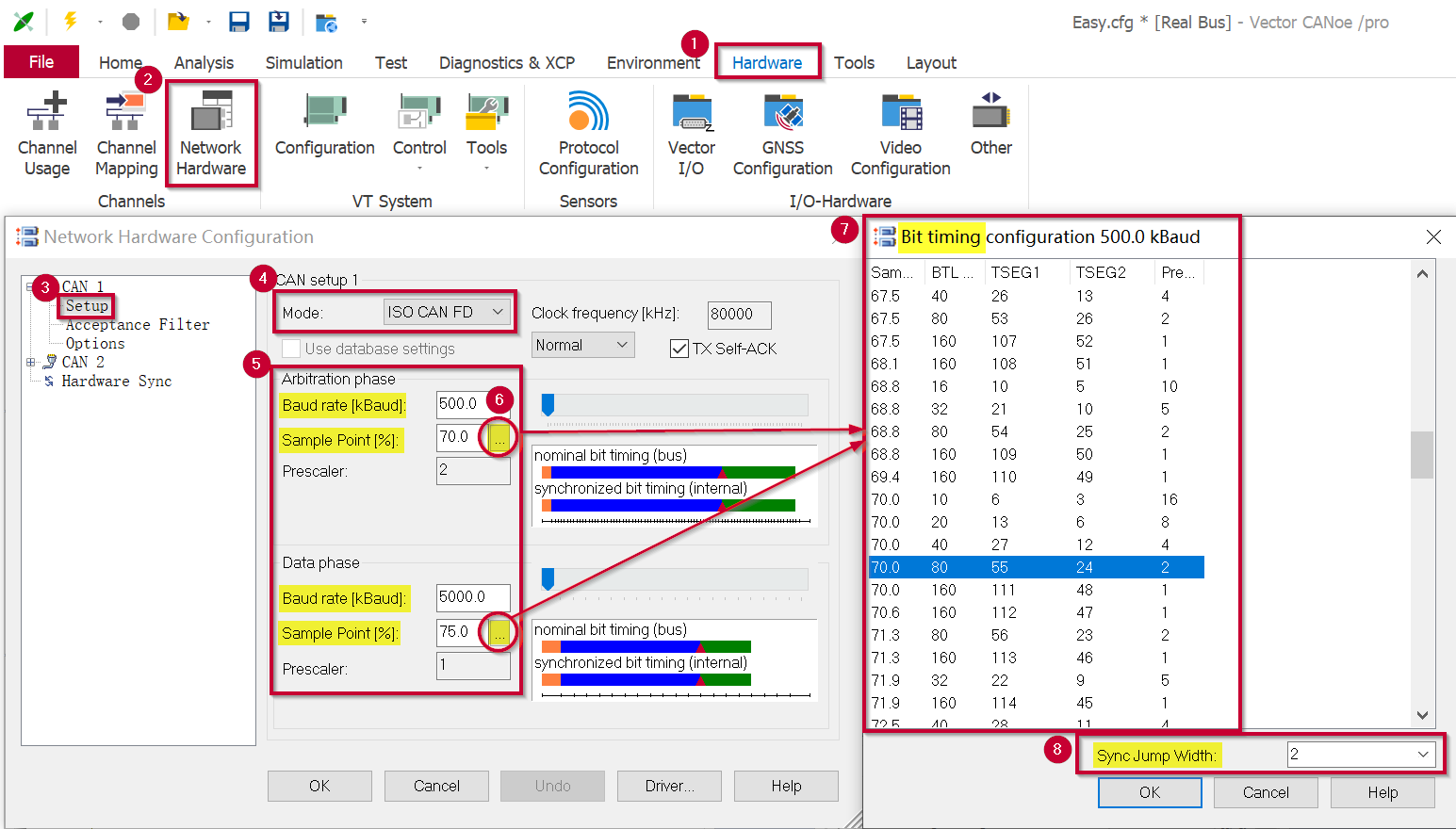

  2. 设置正确的波特率(Baud Rate)、采样点(Sample Point)、Bit Timing(单位:TQ)以及同步跳转宽度(Sync Jump Width),见下图黄色高亮部分;若是CAN FD通信,请将这些参数值设置为和真实ECU完全一致;

  3. 请检查pin脚接线是否正确(不同硬件接口卡的pin脚定义不同,详情请查看其手册);

  4. 请安装最新的硬件驱动,链接如下:驱动;

  5. 请通过Loop Test检测硬件是否正常:CAN Highspeed Loop Test。

    遇到任何技术问题,请通过填写支持表单创建支持工单(如尚未提交),以获取技术支持。
