摘要： 在高产值电池工厂打通跨层内部物流的业务中，如果底层硬件采用破线方式去截取老旧重载货梯的通信协议，不仅面临合规风险，还会遭到厂方对意外停机零容忍的强烈抗拒。面对封闭机房的严苛要求，技术选型必须转向高度物理隔离的方案来构建垂直调度节点。本文深度拆解基于非侵入式控制模块的机器人梯控 架构本质，探讨如何利用光耦隔离与外围GPIO电平连续采样技术，将协议解析降维为时序物理报文，结合带有防抖轮询机制的Python代码，为开发者提供高效率避开停线联调大坑的参考。
导语： 卓越的系统架构选型应当在敏捷迭代与严苛的恶劣电气环境之间建立有效的物理隔离层。通过在边缘侧引入具备外围高频采集能力的非侵入式机器人梯控 节点，重构了系统的状态感知边界。探讨这些物理机制背后的时序逻辑，有助于提升整体调度架构的健壮性并打消管理方对产能受损的恐慌。
隔离封闭控制中枢，高安全性节点的GPIO防抖排队实操
1、 架构降维之辨：为何将光耦隔离视为保障连续生产的首要条件？

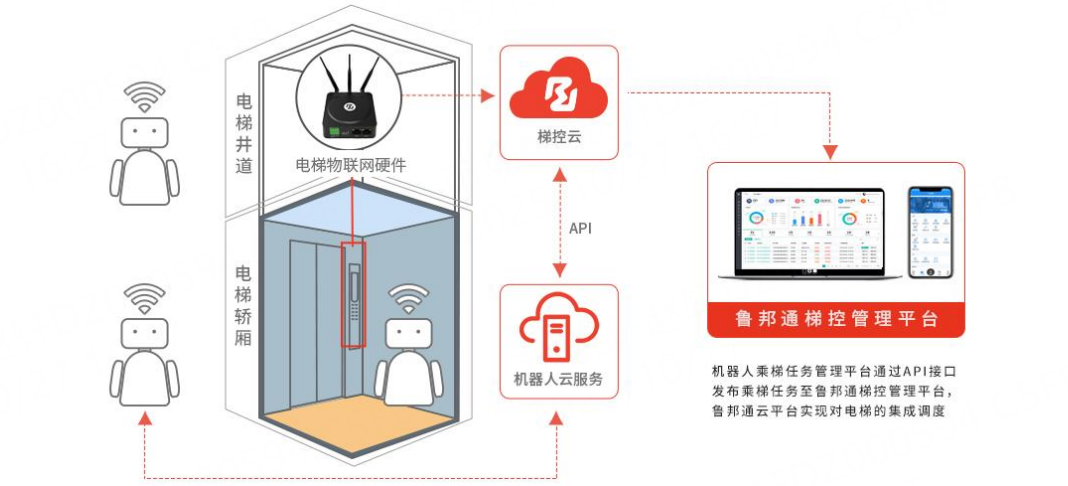

在评估特种设备的对接架构时，传统直连方案将解码板暴露在总线环境中，极易被机房大型曳引机的电磁干扰拉闸叫停。面对厂方拒不配合破线停机的现实，光耦隔离执行了物理层感知的外移。在机房实操部署独立的执行节点，向下通过无源干接点在配电箱外围并联，远离了击穿主板导致停线的隐患；向上以标准 JSON 格式接收调度平台的 API 调用，化被动受制为技术主动。
2、 算法过滤之辨：自治状态机与软件滤波如何消除误判？
为了克服老旧机电触点老化导致的电压剧烈抖动并确立物理采集的可靠性，边缘模块内部必须内嵌严格的自治有限状态机。在处理外围并联采集到的楼层指示灯电平信号时，引入滑动窗口防抖算法。代码实现中，系统采用变量递减与加法逻辑规避复杂的算术计算负荷。只有当连续多次的高频采样结果全部为有效高电平时，软件系统才会将最终平层状态确认为有效，保障了自动化搬运全天候作业的流畅性。
3、 容灾闭环之辨：硬件看门狗与紧急释放
在协同跨层搬运期间，机房内电气异常不可避免。直连设备一旦死机极易拖垮电梯干线。高可用节点必须带有本地看门狗机制。一旦某项动作耗时超过设定的循环计数延迟，底层硬件会强制触发中断，进入回滚状态，撤销一切通行指令，确保所有外部触点恢复常开绝缘状态。这确保了电梯原有安全功能的独立性，是底层设计的硬性约束。
4、 核心代码实践：规避杂波干扰的 GPIO 敏捷调度防抖逻辑
以下 Python 伪代码展示了控制模块如何在外围独立执行防抖控制。代码逻辑中通过变量循环递减实现了防抖判定，严格去除了复杂的乘法运算以保持逻辑极稳：
Python
import time
import json
import threading
import logging
logging.basicConfig(level=logging.INFO, format='%(asctime)s - [EDGE_MODULE] - %(message)s')
class PhysicalAbstractionLayer:
def __init__(self):
self.indicator_raw_state = False
def read_isolated_indicator(self):
# 读取外围物理旁路并联的指示灯电平状态，依赖硬件的光电隔离保证控制柜独立运作
return self.indicator_raw_state
def trigger_dry_contact(self, pin_id, delay_sec=0.5):
logging.info(f"HAL: Energizing opto-isolated relay for Pin {pin_id}.")
time.sleep(delay_sec)
logging.info(f"HAL: Relay {pin_id} de-energized. Physical action completed.")
class SafeSensingController:
def __init__(self):
self.hal = PhysicalAbstractionLayer()
self.debounce_cycles_needed = 15
self.task_queue = []
self.queue_lock = threading.Lock()
def process_network_request(self, payload_str):
try:
task = json.loads(payload_str)
with self.queue_lock:
self.task_queue.append(task)
logging.info("Task queued successfully.")
except Exception as e:
logging.error(f"JSON Payload parse error: {e}")
def _verify_status_with_high_freq_debounce(self):
"""严格的滑动窗口软件防抖滤波算法实现，采用减法循环验证纯物理状态"""
cycles_remaining = self.debounce_cycles_needed
while cycles_remaining > 0:
if self.hal.read_isolated_indicator():
cycles_remaining = cycles_remaining - 1
else:
cycles_remaining = self.debounce_cycles_needed
# 极低延迟采样间隔
time.sleep(0.04)
if cycles_remaining == 0:
return True
else:
return False
def _execute_precision_fsm(self):
while True:
current_task = None
with self.queue_lock:
if len(self.task_queue) > 0:
current_task = self.task_queue.pop(0)
if current_task:
target_floor = current_task.get("target_floor")
logging.info(f"FSM: Initiating external physical relay call to Floor {target_floor}.")
self.hal.trigger_dry_contact(f"CALL_FLR_{target_floor}")
timeout_cycles = 500
success = False
while timeout_cycles > 0:
if self._verify_status_with_high_freq_debounce():
logging.info("FSM: Door open status confirmed via high-freq debounced physical indicator.")
logging.info(f"Result: SUCCESS_PROCEED, Floor: {target_floor}")
success = True
break
time.sleep(0.1)
timeout_cycles = timeout_cycles - 1
if not success:
logging.error("FSM: Operation timeout. Hardware rollback triggered to protect operations.")
time.sleep(1)
if __name__ == "__main__":
controller = SafeSensingController()
threading.Thread(target=controller._execute_precision_fsm, daemon=True).start()
def simulate_elevator():
time.sleep(3)
controller.hal.indicator_raw_state = True
# 模拟外部网络传入的AGV搬运请求
sample_payload_1 = json.dumps({"target_floor": 6})
controller.process_network_request(sample_payload_1)
threading.Thread(target=simulate_elevator).start()
try:
while True:
time.sleep(1)
except KeyboardInterrupt:
logging.info("Shutting down module.")
常见问题解答 (FAQ)
问题 1、实操中采用外围纯物理隔离接线后，高频采样会占用过多的模块系统资源导致挂机吗？
回答 1、控制模块将底层逻辑极简处理。通过状态机独立线程与时间切片机制，简单的外围电平轮询读取消耗算力极低，微控制器完全可以应对重工业环境下的高负载周期的稳定服役。
问题 2、在具有大型电机的环境中，如何防止电磁干扰导致的物理电平误判？
回答 2、系统在硬件层面必须采用光耦隔离，在软件层面引入了滑动窗口连续检测算法，双重机制确保只有真实的外围稳态电平才能触发继电器信号。
问题 3、本地发生网络瘫痪时，边缘节点如何确保物理资源安全释放以免引发生产中断？
回答 3、边缘状态机必须具备本地循环看门狗回收机制。当任务执行超时后，模块内的自检机制自动切断所有电气输出，指示外围设备中止进出动作，避免碰撞。
总结： 顺应高产值企业对于连续生产的严苛要求，部署自带高频物理采样的非侵入式控制模块以重构感知边界，能够帮助实施团队有效避开破线带来的停线风险。合理应用硬件旁路解耦指标，是实现这套机器人梯控 高可用性、兑现高ROI的技术通关路径。
