HAProxy 负载均衡实战：从环境搭建到七层/四层/HTTPS 全解析

目录

• 一、HAProxy 入门：它到底是什么
• 二、实验环境与网络拓扑
• 三、配置文件结构详解
• 四、配置七层负载均衡
• 五、远程日志采集
• 六、socat 热更新：不停机动态调整
• 七、状态页（Web 监控面板）
• 八、客户端真实 IP 透传
• 九、负载均衡算法详解
• 十、基于 Cookie 的会话保持
• 十一、自定义错误页面
• 十二、ACL 访问控制
• 十三、四层负载实战：MariaDB 数据库集群
• 十四、全站 HTTPS 加密

---

一、HAProxy 入门：它到底是什么

1.1 什么是负载均衡

先用一个比喻理解负载均衡：

一家餐厅生意火爆，门口排长队，老板于是招了 3 个服务员。可客人进门只认"这家店"，不会认服务员。这时候店里需要一位大堂经理：客人进门，经理按"谁空就派给谁"的原则，把客人分给 3 个服务员中的一个。

这里的映射关系是：

餐厅角色	负载均衡术语	说明
店门口招牌	VIP / 对外地址	客户端只认这个地址
大堂经理	负载均衡器（LB）	负责接收所有请求并分发
3 个服务员	Real Server（后端服务器）	真正干活、响应请求的机器

负载均衡的核心价值有四点：

1. 提升吞吐量 ------ 多台机器同时干活，总处理能力翻倍；
2. 高可用 ------ 某台后端挂了，自动把请求转发给存活的机器，业务不中断；
3. 横向扩展 ------ 流量再涨，加机器即可，前端地址不用变；
4. 统一入口 ------ 客户端只面对一个地址，架构对使用者透明。

1.2 HAProxy 是什么

HAProxy（High Availability Proxy） 是一个免费、开源、基于 C 语言编写 的 TCP / HTTP 反向代理与负载均衡软件，单机可以支撑十万级并发连接，是很多大厂（GitHub、Stack Overflow 等）都在用的老牌工具。

它的特点：

• 工作在用户态（普通进程），不像 LVS 需要改内核；
• 支持七层（HTTP）和四层（TCP）两种模式，既能负载 Web，也能负载数据库、Redis；
• 自带健康检查，能自动摘掉坏掉的后端；
• 配置灵活，支持 ACL 访问控制、SSL 卸载、会话保持等高级特性；
• 支持热更新（socat 在线调整权重/上下线），不需要重启进程。

1.3 HAProxy 与 LVS、Nginx 的对比

对比项	LVS	HAProxy	Nginx
工作层级	四层（内核）	四层 + 七层	七层为主
性能	最高（内核转发）	高	高
健康检查	较简单	非常丰富	较简单
配置灵活性	一般	高（ACL 等）	高
会话保持	较弱	强（Cookie 等）	一般
适用场景	超大流量、四层转发	七层应用分发、四层数据库/Redis	Web 服务、静态资源、反向代理

1.4 七层负载 vs 四层负载

	四层（L4 / TCP）	七层（L7 / HTTP）
看的东西	只认 IP + 端口	能识别 HTTP 协议内容（URL、Header、Cookie、域名）
转发方式	直接把 TCP 流量转给后端	读懂 HTTP 请求再决定发给谁
配置关键字	mode tcp	mode http
典型场景	MySQL、Redis、游戏服务	Web 网站、API 网关、按域名/URL 分流
优点	性能高、协议无关	智能，能按内容路由、做 SSL 卸载
缺点	看不到业务内容	只能处理 HTTP 类协议

---

二、实验环境与网络拓扑

2.1 主机规划

本次实验用 VMware Workstation 搭了一台 HAProxy + 两台后端（RHEL 系虚拟机），后端先装好 Nginx/Apache 提供一个测试页面。

功能	IP	说明
客户端	本机 Windows（192.168.17.1）	用浏览器 / curl 测试
HAProxy 调度器	eth0：192.168.17.100（对外） eth1：193.168.0.100（对内）	双网卡，前接客户端，后接后端
RS1（后端 1）	eth0：193.168.0.10	网关指向 193.168.0.100
RS2（后端 2）	eth0：193.168.0.20	网关指向 193.168.0.100

2.2 拓扑图

                客户端（Windows 本机）
                  |
                  |    192.168.17.0/24 网段（NAT 模式，模拟外网/客户端）
                  |
        +----------------------------+
        |        HAProxy 调度器       |
        | eth0 : 192.168.17.100       |   <- 对外服务口，客户端访问这个 IP
        | eth1 : 193.168.0.100        |   <- 对内通信口，连接后端（也是后端的网关）
        +-------------+---------------+
                      |
                      |    193.168.0.0/24 网段（仅主机模式，内网）
        +-------------+---------------+
        |                             |
   +----+---------+            +------+--------+
   |     RS1      |            |      RS2      |
   |  .10         |            |  .20          |
   | 网关:.100    |            | 网关:.100     |
   +--------------+            +---------------+

注意一个关键点：RS1 / RS2 的默认网关都指向 193.168.0.100（HAProxy 的 eth1）。这样后端回包会原路返回给 HAProxy，由 HAProxy 转发给客户端------这和 LVS 的 NAT 模式思路一致。

2.3 HAProxy 双网卡配置

先给 HAProxy 的 eth1（内网口）新建一个网络连接配置，再把 eth0（外网口）改为静态 IP：

[root@localhost li]#  nmcli con add type ethernet con-name eth1 ifname eth1 ipv4.method manual ipv4.addresses 193.168.0.100/24
连接 "eth1" (c5b0f679-781b-4c3a-9f4b-746c923bcf0b) 已成功添加。
[root@localhost li]# nmcli con up eth1
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/4）
[root@localhost li]# nmcli con mod eth0 ipv4.method manual ipv4.addresses 192.168.17.100/24
[root@localhost li]#  nmcli con up eth0
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/5）

逐条解释：

命令	作用
nmcli con add type ethernet con-name eth1 ifname eth1 ...	新建 eth1 的连接配置，con-name 是连接名，ifname 是实际网卡名
ipv4.method manual	关闭 DHCP，改为手动指定 IP
ipv4.addresses 193.168.0.100/24	指定内网 IP 和掩码
nmcli con up eth1	激活该连接，让配置立即生效
nmcli con mod eth0 ...	修改 eth0 现有连接

2.4 RS1 配置

nmcli con mod eth0 ipv4.method manual ipv4.addresses 193.168.0.10/24 ipv4.gateway 193.168.0.100
[root@localhost li]# nmcli con up eth0
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/3）

2.5 RS2 配置

[root@localhost li]# nmcli con mod eth0 ipv4.method manual ipv4.addresses 193.168.0.20/24 ipv4.gateway 193.168.0.100
[root@localhost li]# nmcli con up eth0
连接已成功激活（D-Bus 活动路径：/org/freedesktop/NetworkManager/ActiveConnection/3）

2.6 安装并启动 HAProxy

在 HAProxy 调度器上安装并开机自启：

[root@localhost ~]# dnf install haproxy -y
[root@localhost ~]# systemctl enable --now haproxy.service

命令	作用
dnf install haproxy -y	安装 HAProxy 软件包（RHEL 8+ 用 dnf，旧版用 yum）
systemctl enable --now haproxy.service	enable 设置开机自启，--now 表示立即启动服务

---

三、配置文件结构详解

HAProxy 的主配置文件是 /etc/haproxy/haproxy.cfg 。整个配置文件由几个配置段组成：

haproxy.cfg 整体结构
┌─────────────────────────────────────────────┐
│  global       全局配置：进程级的运行参数       │
│  ─────────────────────────────────────────── │
│  defaults     默认配置：给所有实例套用的默认值   │
│  ─────────────────────────────────────────── │
│  frontend     前端：监听端口，接收请求，定义规则 │
│  backend      后端：定义一组真实服务器          │
│  ─────────────────────────────────────────── │
│  listen       监听：前端+后端写在一起的简写方式 │
│  （一个 listen 同时扮演 frontend + backend）   │
└─────────────────────────────────────────────┘

3.1 global 段详解

作用： 设置 HAProxy 进程本身的运行参数（用户、文件、并发、CPU 绑定等），是整个配置最先被读取的一段。

global
    log         193.168.0.10 local2			#定义全局的syslog服务；日志服务器需要开启udp协议，最多可以定义两个
    chroot      /var/lib/haproxy			#锁定运行目录
    pidfile     /var/run/haproxy.pid		#指定pid文件
    maxconn     4000						#指定连接最大数
    user        haproxy						#指定haproxy的运行用户
    group       haproxy						#指定haproxy的运行组
    daemon									#指定haproxy以守护进程方式运行
    stats socket /var/lib/haproxy/stats		#指定haproxy套接字文件
    nbproc		2							#指定haproxy的work进程数量，默认1个
    cpu-map		1 0							#指定第一个work绑定第一个cpu核心
    cpu-map		2 1							#指定第二个work绑定第二个cpu核心
    nbthread 	2							#指定haproxy的线程数量，默认每个进程一个线程，此参数与nbproc互斥
    maxsslconn	10000						#每个haproxy进程ssl最大连接数，用于haproxy配置了证书场景下
    maxsslrate	1000						#每秒SSL握手速率
    maxconnrate	1000						#全协议每秒新建TCP连接速率
    maxconn		10000						#进程所有TCP总并发连接上限

参数	含义	原理补充 / 为什么需要
log 193.168.0.10 local2	把日志通过 UDP 发送到日志服务器（193.168.0.10）的 local2 设施	HAProxy 本身不写日志文件，靠 syslog 协议外发。local2 是 syslog 的"设施"分类，日志服务器据此区分条目来源
chroot /var/lib/haproxy	锁定运行目录：进程只能访问该目录下的文件	安全机制
pidfile	记录进程 PID 的文件路径	方便管理进程、热更新时定位
user / group haproxy	以普通用户 haproxy 运行	安全机制：不 root 运行，权限最小化
daemon	后台守护进程方式运行	不占用终端，像其它系统服务一样常驻
stats socket	监听一个 Unix 套接字，供管理工具（socat）连入	没有它 socat 没法连接
nbproc 2 + cpu-map	开 2 个工作进程，并分别绑定到 CPU 0 和 CPU 1	进程 → CPU 核绑定，减少进程切换，提升性能；适合多核 CPU
nbthread 2	每个进程开 2 个线程	与 nbproc 互斥，二选一使用
maxsslconn	SSL 最大连接数	只有在 HAProxy 配置了证书时才需要
maxconnrate	每秒新建 TCP 连接速率上限	防止突发流量打爆进程

3.2 defaults 段详解

作用： 给所有 frontend / backend / listen 提供一套默认值 ，后面每个实例没写的参数都会继承这里的值。省得每个实例重复写一遍。

defaults
    mode                    http				#haproxy实例使用的连接协议
    log                     global				#指定日志地址和记录日志条目的syslog/rsyslog日志设备
    option                  httplog				#日志记录选项，httplog表示与http会话相关的各种属性
    option                  dontlognull			#dontlognull表示不记录空会话连接日志
    option http-server-close					#等待客户端完整http请求时间，此处为10s
    option forwardfor       except 127.0.0.0/8	#透传客户端真实ip至后端
    option                  redispatch			#当server id对应服务器挂掉后，强制定向到其他健康服务器，重新派发
    option http-keep-alive						#开启与客户端的会话保持
    retries                 3					#连接后端服务器失败次数
    timeout http-request    10s					#等待客户端请求完全接受和处理的最长时间
    timeout queue           1m					#设置删除连接和客户端收到503或服务不可用等提示信息前的等待时间
    timeout connect         10s					#设置等待服务器连接成功的时间
    timeout client          1m					#设置允许客户端处于非活动状态，既不发数据也不收数据的时间
    timeout server          1m					#设置服务器超时时间，即允许服务器处于既不接也不发数据的非活动时间
    timeout http-keep-alive 10s					#session会话保持超时时间，此时间段内会转发到相同的后端服务器
    timeout check           10s					#指定后端服务器的健康检查超时时间
    maxconn                 3000				#最大承受的并发连接

参数	含义	一句话记住
mode http	当前实例工作在七层 HTTP 模式	想处理数据库就改成 mode tcp
option httplog	日志记录 HTTP 会话属性（方法、URL、状态码等）	排错必须开，否则日志没内容
option dontlognull	不记录"空连接"（连上啥也没干就断开）的日志	防止恶意扫描刷爆日志
option http-server-close	客户端和 HAProxy 之间保持长连接，HAProxy 与后端之间用完就关	节省后端连接资源
option forwardfor	在发给后端的请求头里追加 X-Forwarded-For 字段，透传客户端真实 IP	第 8 章主角，except 127.0.0.0/8 表示本机地址不追加
option redispatch	后端挂了时，把这次请求重新分发给其它健康服务器	保证可用性
retries 3	连接后端失败最多重试 3 次	防止单次抖动误伤
timeout connect	等待与后端建立 TCP 连接的最长时间	后端没响应就放弃，别傻等
timeout client / server	客户端 / 后端无活动多久视为超时	闲置连接自动清理
timeout http-request	等待客户端把整个 HTTP 请求发完的时间	防止慢速攻击挂起连接
maxconn	本实例最大并发连接数	超出的请求排队或返回 503

3.3 server 指令详解

server 是 backend / listen 里声明一台后端服务器的关键字。它的完整语法是：

server <名称> <IP:端口> [参数...]

后面的方括号参数很常用，重点讲 健康检查 相关的一组：

check				#对指定real进行健康检查，如果不加此设置，默认不进行健康检查
addr <IP>			#可指定的健康状态检测ip，可以是专门的数据网段，减少业务网络流量
port <num>			#指定的健康状态检测端口
inter <num>			#健康状态检查间隔时间，默认2000ms
fall <num>			#后端服务器从线上转为线下的检查的连续失效次数，默认为3
rise <num>			#后端服务器从线下恢复线上的检查的连续有效次数，默认为2
weight <weight>		#默认为1，最大值为256，0（状态为蓝色）表示不参与负载均衡，但仍接受持久连接
backup				#将后端服务器标记为备份状态，只有所有非备份主机down时提供服务
disable				#将后端服务器标记为不可用状态，即维护状态，除了持久模式
redir prefix http://xxx.xxx.xxx/		#将临时请求重定向到其他url，只适用于http模式
maxconn <maxconn>

参数	含义	补充
check	开启健康检查	⚠️ 不写 check 的话 HAProxy 默认永远认为这台机器是好的，从不主动探测
inter <时间>	每隔多久检查一次	默认 2000ms；写 inter 2s 就是每 2 秒探测一次
fall <次数>	连续失败多少次判定为下线	默认 3；防止一次网络抖动就误判
rise <次数>	连续成功多少次判定为上线	默认 2；防止后端刚启动还没就绪就被放流量
weight <权重>	负载权重	默认 1，最大 256；权重越大分到的请求越多
backup	标记为备份服务器	平时不干活，只有所有正常服务器全挂时才顶上
disable	标记为维护状态	手动摘除，常用于排障
maxconn	限制该服务器最大连接数	防止某台弱机器被压垮

健康检查的完整逻辑是一个状态机 ：UP ↔ DOWN，中间靠 inter / fall / rise 三个参数控制跳转速度。

UP 状态 ──连续失败 fall 次──▶ DOWN 状态
DOWN 状态 ──连续成功 rise 次──▶ UP 状态

下面看一个完整的 server 示例：

listen webcluster
        bind *:80
        mode http
        balance roundrobin
        server web1 193.168.0.10:80 weight 3 check inter 2s fall 3 rise 3	#健康检测间隔2s一次，连续失败3次视为下线，连续成功2次视为上线，权重为3
        server web2 193.168.0.20:80 weight 1 check inter 2s fall 3 rise 3	#健康检测间隔2s一次，连续失败3次视为下线，连续成功2次视为上线，权重为1

行	含义
listen webcluster	定义一个名为 webcluster 的监听实例
bind *:80	监听所有网卡的 80 端口（* 表示任意 IP）
mode http	七层 HTTP 模式
balance roundrobin	负载算法用加权轮询（第 9 章详解）
server web1 ... weight 3	web1 权重 3，每 2 秒健康检查一次，连续失败 3 次下线、连续成功 3 次上线
server web2 ... weight 1	web2 权重 1，其余同 web1

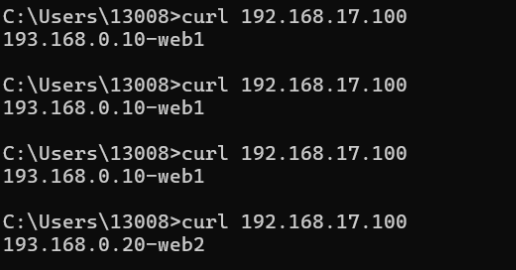

权重 3 : 1 意味着：大约每 4 个请求，3 个分给 web1，1 个分给 web2。

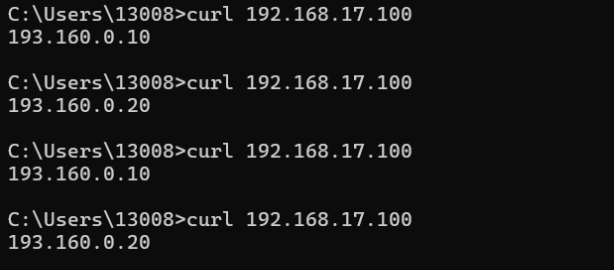

测试效果 （客户端访问，健康检查正常，两台后端均 UP）：

---

四、配置七层负载均衡（HTTP）

七层负载是 HAProxy 最常见的用法。有两种等价写法：frontend + backend 和 listen。

4.1 方式一：frontend + backend

这种写法把"入口"和"服务器列表"拆成两段，适合一个入口对应多组后端（按域名 / URL 分流）的场景。

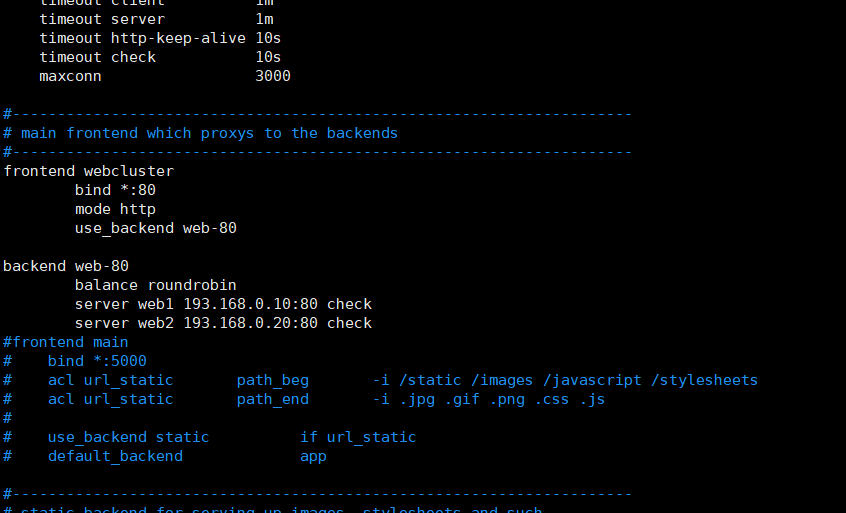

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg
frontend webcluster
        bind *:80
        mode http
        use_backend web-80

backend web-80
        balance roundrobin
        server web1 193.168.0.10:80 check
        server web2 193.168.0.20:80 check

[root@localhost ~]# systemctl restart haproxy.service
[root@localhost ~]# systemctl stop firewalld

行	含义
frontend webcluster	定义一个前端，名叫 webcluster（名字随便起）
bind *:80	监听所有网卡的 80 端口，接收客户端请求
use_backend web-80	把所有请求转发给名为 web-80 的后端
backend web-80	定义一个后端组，名叫 web-80
balance roundrobin	轮询算法
server web1 / web2 ... check	声明两台后端，check 开启健康检查

这条拓扑里的对应关系：

客户端 ──▶ frontend webcluster（:80）──use_backend──▶ backend web-80
                                                           │
                                                           ├──▶ web1 (193.168.0.10:80)
                                                           └──▶ web2 (193.168.0.20:80)

重启服务后，用 netstat 确认 80 端口已被 HAProxy 监听：

[root@localhost ~]# netstat -antlupe | grep haproxy
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      0          67253      5425/haproxy
udp        0      0 0.0.0.0:45331           0.0.0.0:*                           985        67261      5425/haproxy
udp        0      0 0.0.0.0:55129           0.0.0.0:*                           985        67259      5425/haproxy

看到 tcp 0.0.0.0:80 ... LISTEN 就说明 HAProxy 已在 80 端口对外服务了。（

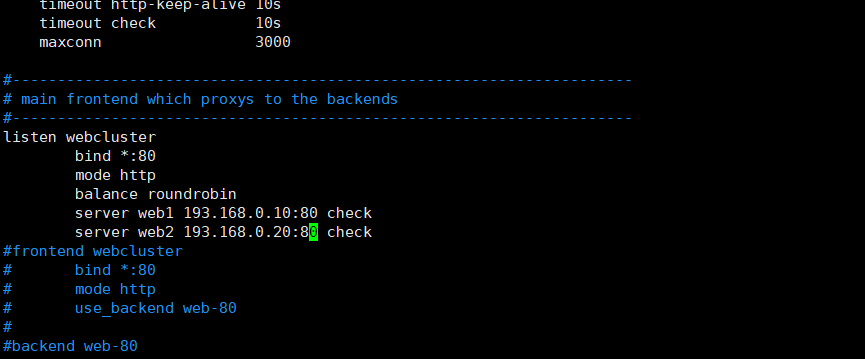

4.2 方式二：listen 方式

当一个入口只对应一组后端 时，可以直接用 listen 把前端 + 后端写在一起，更简洁：

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg

listen webcluster
        bind *:80
        mode http
        balance roundrobin
        server web1 193.168.0.10:80 check
        server web2 193.168.0.20:80 check

[root@localhost ~]# systemctl restart haproxy.service

4.3 两种方式如何选

对比	frontend + backend	listen
结构	入口与后端分离	前端后端写在一起
适用场景	一个入口按规则分发到多个后端组（ACL 分流）	一个入口对应一组后端
可读性	复杂场景清晰	简单场景省事
灵活性	高	低

4.4 效果验证

客户端（Windows 本机）多次访问 http://192.168.17.100，观察请求是否被轮询分发到两台后端：

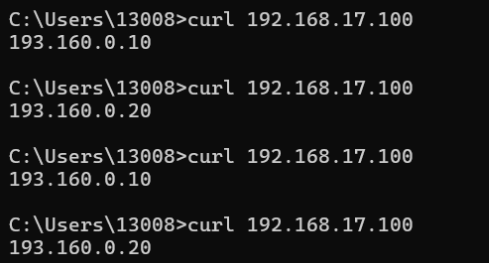

frontend + backend 方式的测试结果：

listen 方式的测试结果：

---

五、远程日志采集

5.1 为什么要做远程日志

HAProxy 的日志默认通过 syslog 协议发送。如果只写在本地，一旦调度器硬盘坏了或系统重装，日志就全没了 。把日志集中采集到一台专门的日志服务器上，既能长期保存，也方便统一分析、安全审计。

架构图：

HAProxy ──UDP 514 端口──▶ 日志采集服务器（rsyslog）
  (生产日志)                (统一存储、归档、审计)

5.2 日志采集服务器配置

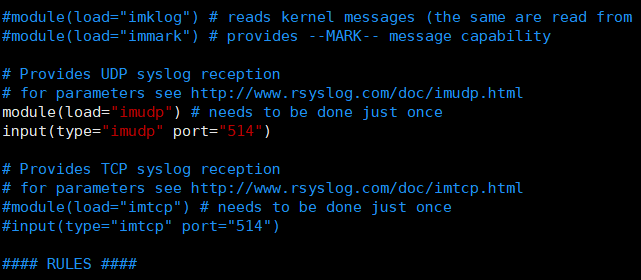

在日志服务器上，打开 rsyslog 的 UDP 接收模块：

[root@localhost ~]# vim /etc/rsyslog.conf

module(load="imudp") # needs to be done just once
input(type="imudp" port="514")


[root@localhost ~]# systemctl restart rsyslog.service

配置行	含义
module(load="imudp")	加载 imudp 模块，让 rsyslog 支持接收 UDP 日志
input(type="imudp" port="514")	在 UDP 514 端口上监听，接收网络传来的日志
systemctl restart rsyslog.service	重启 rsyslog 使配置生效

5.3 HAProxy 端配置

在 HAProxy 的 global 段里，把日志发送目标指向日志服务器：

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg

#    local2.*                       /var/log/haproxy.log
#
log         193.168.0.10 local2

chroot      /var/lib/haproxy
pidfile     /var/run/haproxy.pid
maxconn     4000

[root@localhost ~]# systemctl restart haproxy.service

讲解：

• log 193.168.0.10 local2 ------ 把日志通过 UDP 发给 193.168.0.10，设施为 local2；
• 配置里被 # 注释掉的那行 local2.* /var/log/haproxy.log 是本地写文件的写法，如果要日志同时写本地，取消注释即可；
• chroot / pidfile / maxconn 等是 global 段的其它已有配置，这里一并展示。

5.4 验证

在日志采集服务器上查看收集到的日志：

[root@localhost ~]# cat /var/log/remote/193.168.0.100/root.log
Aug  6 16:38:56 193.168.0.100 root: haproxy udp test
Aug  6 16:44:34 193.168.0.100 root: haproxy udp test 2
[root@localhost ~]#

能看到日志文件里出现了 193.168.0.100（HAProxy） 发来的记录，说明远程日志链路已经打通。

---

六、socat 热更新：不停机动态调整

6.1 原理

日常运维中，可能要临时调整权重、把某台后端下线维护、再上线。如果每次都改配置重启 HAProxy，会造成短暂的服务中断（连接断开）。

HAProxy 提供了热更新 能力：它通过 global 段里的 stats socket 暴露了一个 Unix 套接字 （管理通道），我们只要用 socat 往这个套接字里发一条文本命令，就能在线 调整运行中的实例，全程无需重启。

socat（命令工具） ──写命令──▶ /var/lib/haproxy/stats（套接字） ──▶ HAProxy 进程（即时生效）

6.2 实战命令

先安装 socat，再开启套接字（mode 600 level admin 表示权限 600、管理员级别，可执行修改类命令）：

[root@localhost ~]# dnf install socat

[root@localhost /]# echo "show info" | socat stdio /var/lib/haproxy/stats		#查看状态
[root@localhost /]# echo "show servers state" | socat stdio /var/lib/haproxy/stats		#查看集群
[root@localhost /]# echo "get weight webcluster/web1" | socat stdio /var/lib/haproxy/stats		#查看权重
1 (initial 1)			#前面是生效权重，后面是设置权重

# turn on stats unix socket
stats socket /var/lib/haproxy/stats mode 600 level admin		#设置套接字
[root@localhost /]# systemctl restart haproxy.service
[root@localhost /]# echo "set weight webcluster/web1 2" | socat stdio /var/lib/haproxy/stats	#修改权重
[root@localhost /]# echo "disable server webcluster/web1" | socat stdio /var/lib/haproxy/stats	#指定服务器下线
[root@localhost /]# echo "enable server webcluster/web1" | socat stdio /var/lib/haproxy/stats	#指定服务器上线

命令语法拆解：

echo "命令文本" | socat stdio /var/lib/haproxy/stats
#        ↑ 要执行的HAProxy命令       ↑    ↑  连到管理套接字

常用命令：

socat 命令	作用
show info	查看 HAProxy 运行状态、连接数、版本等信息
show servers state	查看集群中所有后端服务器的状态
get weight <组>/<服务器>	查看某台服务器的权重
set weight <组>/<服务器> <值>	在线修改权重（无需重启）
disable server <组>/<服务器>	在线摘除服务器（下线维护）
enable server <组>/<服务器>	在线恢复服务器（重新上线）

⚠️ 注意：get weight 输出 1 (initial 1)，前面是当前生效权重，括号里是配置文件中设置的初始权重。

stats socket ... level admin 里的 level admin 决定了权限级别，只有 admin 级别才能执行 set / disable / enable 等写操作。

---

七、状态页（Web 监控面板）

7.1 配置状态页

HAProxy 自带一个 Web 状态页，能实时看到每台后端的健康状态、请求数、连接数。配置一个专门用于监控的 listen 实例：

[root@localhost /]# vim /etc/haproxy/haproxy.cfg
listen stats_page
        bind    *:4444
        mode http
        stats   enable  #开启状态页
        log     global  #全局配置日志
        stats   refresh 1s      #自动刷新，1秒一次
        stats uri /stats        #自定义uri
        stats auth li:li        #认证，支持多行

[root@localhost /]# systemctl restart haproxy.service

配置行	含义
bind *:4444	状态页监听在 4444 端口（独立端口，不与业务混用）
stats enable	开启状态页功能
stats refresh 1s	页面每秒自动刷新一次
stats uri /stats	状态页的访问路径，访问 http://IP:4444/stats
stats auth li:li	访问认证（用户名:密码），可写多行加多组账号

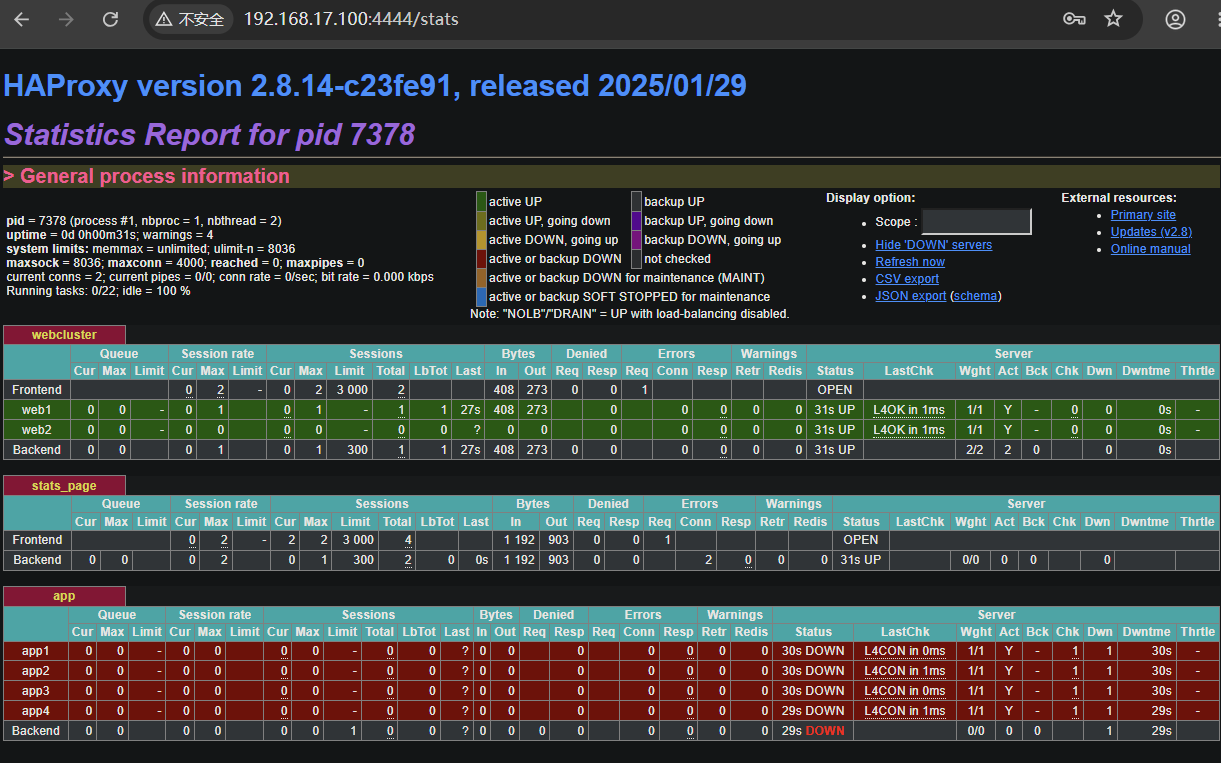

7.2 状态页怎么看

浏览器访问 http://192.168.17.100:4444/stats，输入账号密码进入：

字段	含义	关注点
每台 web1 / web2 行	各后端服务器的实时状态	看 Status 列
Status = UP	服务器健康，正在服务	✅ 正常
Status = DOWN	健康检查失败，已被摘除	🔴 排查后端问题
Status = MAINT	维护状态（被 disable）	🟠 主动下线中
Sessions / Bytes 等	会话数、流量统计	观察负载分布是否均匀

---

八、客户端真实 IP 透传

8.1 为什么要透传真实 IP

默认情况下，后端服务器看到的所有请求来源都是 HAProxy 的 IP（193.168.0.100），而不是真实客户端 IP。这会带来两个问题：

1. 日志失真 ------ 后端 access.log 里全是代理 IP，没法做访问分析、地域统计；
2. 安全失控 ------ 风控、防 CC 攻击、IP 黑名单全都失效，因为根本不知道谁在访问。

所以"让后端能看到真实客户端 IP "是生产环境的硬需求。而具体怎么做，取决于 HAProxy 工作在七层还是四层：

工作模式	透传手段	原理
七层（HTTP）	X-Forwarded-For 头	在 HTTP 请求头里附加客户真实 IP
四层（TCP）	PROXY Protocol	在 TCP 连接建立后，先发一行带客户端 IP 的文本头

8.2 七层透传：X-Forwarded-For

原理

客户端(192.168.17.1) → HAProxy ──在请求头追加 X-Forwarded-For: 192.168.17.1──▶ 后端

只需要在 HAProxy 的 defaults 里开启 option forwardfor，后端再配合读取该头即可。

8.2.1 后端是 Nginx

① 透传前：后端 Nginx 的 access.log 里全是代理 IP：

[root@localhost ~]# cat /var/log/nginx/access.log
193.168.0.100 - - [06/Aug/2026:17:07:03 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0" "-"
193.168.0.100 - - [06/Aug/2026:17:07:03 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0" "-"
193.168.0.100 - - [06/Aug/2026:17:07:10 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0" "-"

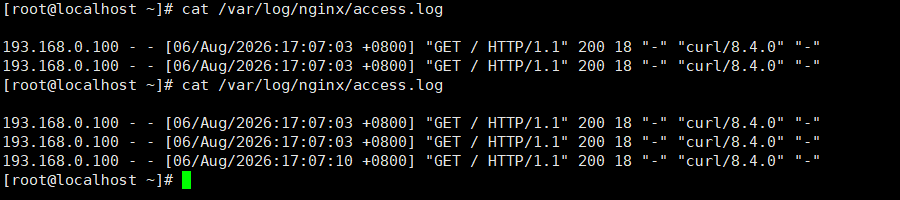

① 的截图验证：

② 在 HAProxy 开启 forwardfor：

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg
option                  dontlognull
    option http-server-close
    option forwardfor       except 127.0.0.0/8			#配置这条命令
    option                  redispatch
    retries                 3

[root@localhost ~]# systemctl restart haproxy.service


#rs服务器上
[root@localhost ~]# cat /var/log/nginx/access.log
193.168.0.100 - - [06/Aug/2026:17:09:07 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0" "192.168.17.1"
193.168.0.100 - - [06/Aug/2026:17:09:07 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0" "192.168.17.1"
193.168.0.100 - - [06/Aug/2026:17:09:14 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0" "192.168.17.1"

② 的截图验证：

③ 结果对比 ：日志末尾 多出来的 "192.168.17.1" 就是真实客户端 IP！

原理：Nginx 默认的 combined 日志格式里有 $http_x_forwarded_for 字段，HAProxy 追加了 X-Forwarded-For 头，Nginx 就把它打印到了日志末尾。HAProxy 开启 → 后端自动就能看到，不需要改 Nginx 配置。

8.2.2 后端是 Apache

Apache 需要手动改日志格式 ，把 X-Forwarded-For 加进 combined 格式里：

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg
option                  dontlognull
    option http-server-close
    option forwardfor       except 127.0.0.0/8			#配置这条命令
    option                  redispatch
    retries                 3

[root@localhost ~]# systemctl restart haproxy.service
[root@localhost ~]# vim /etc/httpd/conf/httpd.conf
<IfModule log_config_module>
    #
    # The following directives define some format nicknames for use with
    # a CustomLog directive (see below).
    LogFormat "%h %l %u %t \"%r\" %>s %b \"%{Referer}i\" \"%{User-Agent}i\" \"%{X-Forwarded-For}i\"  " combined			#添加X-Forwarded-For
    LogFormat "%h %l %u %t \"%r\" %>s %b" common

[root@localhost ~]# systemctl restart httpd

[root@localhost ~]# cat /etc/httpd/logs/default.log
193.168.0.100 - - [09/Aug/2026:11:35:21 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0"
193.168.0.100 - - [09/Aug/2026:11:35:22 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0"
193.168.0.100 - - [09/Aug/2026:11:35:23 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0"
193.168.0.100 - - [09/Aug/2026:11:35:24 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0"
193.168.0.100 - - [09/Aug/2026:11:41:25 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0" "192.168.17.1"
193.168.0.100 - - [09/Aug/2026:11:41:26 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0" "192.168.17.1"
193.168.0.100 - - [09/Aug/2026:11:41:27 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0" "192.168.17.1"

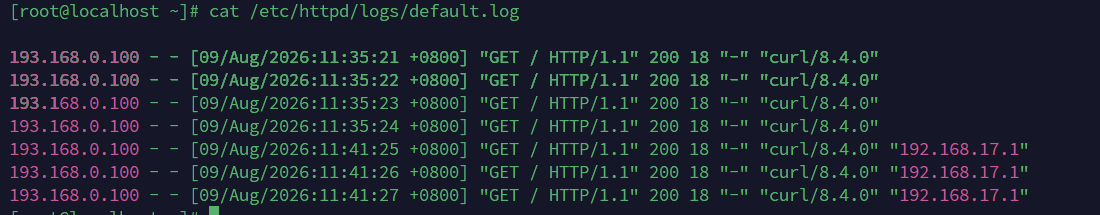

修改后的截图验证：

讲解：

• 关键改动是 combined 格式末尾加的 "%{X-Forwarded-For}i"，i 表示读请求头（incoming header）；
• 对比上下的日志：修改后，日志末尾出现了 "192.168.17.1" 真实客户端 IP。

8.3 四层透传：PROXY Protocol

原理

四层模式下 HAProxy 不解析 HTTP，没法用 X-Forwarded-For 头。解决办法是 PROXY Protocol：HAProxy 在和后端建立 TCP 连接后、发送业务数据前，先给后端发一行特殊文本，格式类似：

PROXY TCP4 192.168.17.1 193.168.0.100 51234 80\r\n
      ↑ 协议版本   ↑真实客户端IP   ↑后端IP ↑源端口 ↑目的端口

后端开启 proxy_protocol 接收能力后，就能从这行文本里取出真实 IP。适用于数据库、Redis、裸 TCP 等七层无法处理的场景。

客户端(192.168.17.1) ──TCP──▶ HAProxy ──先发一行PROXY头──▶ 后端(解析出真实IP)

8.3.1 HAProxy 端（核心）

在 server 行加 send-proxy 参数，告诉 HAProxy 往后端发 PROXY 头；同时模式改为 mode tcp：

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg
listen webcluster
        bind *:80
        mode tcp
        balance roundrobin
        server web1 193.168.0.10:80 send-proxy check
        server web2 193.168.0.20:80 send-proxy check

[root@localhost ~]# systemctl restart httpd

8.3.2 后端 Nginx

在 Nginx 的 server 块里加 proxy_protocol，表示"我接收 PROXY 头"：

[root@localhost ~]# vim /etc/nginx/nginx.conf
  # for more information.
    include /etc/nginx/conf.d/*.conf;
    server {
        listen       80 proxy_protocol;				#只能通过四层访问
        listen       [::]:80;
        server_name  _;
        root         /usr/share/nginx/html;

        # Load configuration files for the default server block.
        include /etc/nginx/default.d/*.conf;

[root@localhost ~]# systemctl  restart nginx

加了 listen 80 proxy_protocol 后，Nginx 只接受带 PROXY 头的连接，直接访问后端 IP:80 反而会报错

8.3.3 后端 Apache

Apache 需要加载 mod_remoteip 模块并开启 PROXY 解析：

[root@localhost ~]# vim /etc/httpd/conf.modules.d/10-proxy_h2.conf
LoadModule proxy_http2_module modules/mod_proxy_http2.so
LoadModule remoteip_module modules/mod_remoteip.so

[root@localhost ~]# vim /etc/httpd/conf/httpd.conf
RemoteIPProxyProtocol on
RemoteIPTrustedProxy 192.168.17.0/24		#信任谁来访问

[root@localhost ~]# systemctl restart httpd

配置行	含义
LoadModule remoteip_module ...	加载 remoteip 模块，Apache 才有能力解析 PROXY 头
RemoteIPProxyProtocol on	开启 PROXY Protocol 解析
RemoteIPTrustedProxy 192.168.17.0/24	只信任来自这个网段的 PROXY 头------安全关键配置！防止外部伪造 PROXY 头冒充任意 IP

RemoteIPTrustedProxy 必须配置且写准确，否则任何人都能伪造 PROXY 头，把自己"伪装"成任意客户端 IP，绕过 IP 风控。信任来源永远要最小化。

8.4 效果验证

Apache 后端日志中，来源 IP 已变成真实客户端 192.168.17.1：

[root@localhost ~]# cat /etc/httpd/logs/default.log
192.168.17.1 - - [09/Aug/2026:12:07:25 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0" "-"
192.168.17.1 - - [09/Aug/2026:12:10:46 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0" "-"
192.168.17.1 - - [09/Aug/2026:12:10:46 +0800] "GET / HTTP/1.1" 200 18 "-" "curl/8.4.0" "-"

Nginx 后端 需要把 $proxy_protocol_addr 写进日志格式才能取到 PROXY 头里的 IP：

[root@localhost ~]# vim /etc/nginx/nginx.conf
http {
    log_format  main  '$remote_addr - $remote_user [$time_local] "$request" '
                      '"$proxy_protocol_addr"'
                      '$status $body_bytes_sent "$http_referer" '
                      '"$http_user_agent" "$http_x_forwarded_for"';

[root@localhost ~]# systemctl restart nginx.service

[root@localhost ~]# cat /var/log/nginx/access.log
193.168.0.100 - - [09/Aug/2026:12:21:37 +0800] "GET / HTTP/1.1" "192.168.17.1"200 18 "-" "curl/8.4.0" "-"
193.168.0.100 - - [09/Aug/2026:12:21:37 +0800] "GET / HTTP/1.1" "192.168.17.1"200 18 "-" "curl/8.4.0" "-"
193.168.0.100 - - [09/Aug/2026:12:21:38 +0800] "GET / HTTP/1.1" "192.168.17.1"200 18 "-" "curl/8.4.0" "-"
193.168.0.100 - - [09/Aug/2026:12:21:39 +0800] "GET / HTTP/1.1" "192.168.17.1"200 18 "-" "curl/8.4.0" "-"

日志里 "192.168.17.1" 就是 PROXY 头解析出的真实客户端 IP（$proxy_protocol_addr）。

8.5 七层 vs 四层透传对比小结

维度	七层 X-Forwarded-For	四层 PROXY Protocol
适用模式	mode http	mode tcp
实现机制	在 HTTP 头追加字段	在 TCP 流开头发文本头
HAProxy 配置	option forwardfor	server ... send-proxy
后端配置	Nginx 默认支持 / Apache 改 LogFormat	Nginx proxy_protocol / Apache mod_remoteip
风险点	头可被伪造，需信任链	头可被伪造，需 RemoteIPTrustedProxy 限制
典型场景	Web 网站访问分析	数据库、Redis、裸 TCP

---

九、负载均衡算法详解

HAProxy 通过 balance 参数指定后端调度算法，balance 可以写在 listen 或 backend 段里。

算法分成三大类：静态算法、动态算法、哈希类（混合）算法。

                    ┌─ 静态算法：static-rr、first（运行时不改权重）
   HAProxy 调度算法 ─┼─ 动态算法：roundrobin、leastconn（支持运行时调整）
                    └─ 哈希算法：source、uri、url_param、hdr（按内容做hash）

9.1 静态算法

static-rr：基于权重的轮询调度

按权重依次轮流分发，规则固定、从头到尾一个节奏。

• 不支持运行时用 socat 动态调整权重（只支持 0 和 1）；
• 不支持后端服务器"慢启动"；
• 后端主机数量没有限制；
• 相当于 LVS 中的 wrr（加权轮询）。

记忆：static-rr 名字里的 static（静态）就是它的宿命------配置时定死，运行时改不动。

first：优先填满第一台

• 根据服务器在列表中的位置，自上而下调度；
• 只有当前服务器的连接数达到上限，新请求才分给下一台；
• 会忽略服务器的权重设置；
• 不支持用 socat 动态修改权重（可设置 0、1，其它值无效）。

记忆：first 就像"第一台没满就永远先发给第一台"，适合做热备叠加（后加的机器吃剩余流量）。

9.2 动态算法

roundrobin：加权轮询（默认算法）

最常用的动态轮询，支持运行时改权重。

• 基于权重的轮询动态调度算法；
• 支持权重的运行时调整（区别于 LVS 的 rr 轮询）；
• 支持慢启动（新上线的服务器权重逐渐增加，避免刚上线就被打爆）；
• 每个 backend 中最多支持 4095 个 real server；
• 支持对 real server 权重动态调整；
• roundrobin 是默认调度算法，使用最广泛。

记忆：动态轮询 = 能"边跑边改"的轮询。

leastconn：最少连接

优先把新连接分给当前活跃连接数最少的后端。

• 加权的最少连接动态调度算法；
• 支持权重的运行时调整和慢启动；
• 根据当前连接最少的后端服务器而非权重进行优先调度（对新客户端连接而言）；
• 比较适合长连接场景，如：MySQL、Redis。

记忆：轮询是"按顺序"，leastconn 是"谁最闲给谁"。短请求轮询更公平，长连接一定要用 leastconn，否则所有连接都堆在第一台。

9.3 哈希类算法（混合）

source：基于源地址哈希

对客户端源 IP 做 hash，再把结果映射到后端。

• 基于源地址 hash，将请求转发到后端服务器，后续同一个源地址的请求会被转发到同一台后端服务器；
• 弊端：后端服务器上线或下线会导致 hash 结果偏移，大量请求可能被重新分配（对应"雪崩式迁移"）。

记忆：source 的天然副作用是"同一用户永远粘在同一台机器"，所以它也能当会话保持用，但后端增减会导致映射大乱。

一致性哈希（解决 source 的弊端）

当服务器总权重发生变化时，使用一致性哈希后，对调度结果的影响是局部的，不会引起大的变动------只有被增删节点"命中的那一小段"请求才需要重新分配。

普通取模hash：    1 2 3 4 5 6 7 8  → 去掉一台 → 全部重排，所有请求大搬家
一致性hash：      （哈希环上按段分配）→ 去掉一台 → 只有该节点附近的一小段受影响

配置方法，在 backend 里加上：

hash-type consistent

• 该 hash 算法是动态的，支持 socat 等工具在线调整；
• 支持慢启动。

uri：基于 URI 哈希

对用户请求的 URI（左半部分或整个 URI）做 hash，再对总权重取模后分发。

• 适用于后端是缓存服务器的场景（同一 URL 永远到同一台缓存，命中率高）；
• 默认是静态算法，也可以通过 hash-type map-based 和 hash-type consistent，选择使用取模法 还是一致性哈希。

url_param：基于 URL 参数哈希

对用户请求 URL 的 params 部分中某个参数 key 对应的 value 做 hash 计算，再除以总权重派发。

• 后端处理同一数据会被调度到同一个服务器；
• 多用于电商 ------比如按 user_id 参数把同一用户的请求固定到同一台机器。

hdr：基于 HTTP 头部哈希

针对用户每个 HTTP 头部（Header）请求中指定信息做 hash，再由服务器总权重取模后派发。

• 如果请求头里没有有效值，则使用默认的轮询调度。

记忆：hdr = "看头不看身"，可以按 Cookie、User-Agent 等任意请求头做粘滞。

9.4 算法选型总结

算法	类型	适用场景	是否支持运行时改权重
static-rr	静态	简单轮询、后端固定不变	❌
first	静态	第一台打满再用第二台	❌
roundrobin	动态	通用 Web 默认首选	✅
leastconn	动态	长连接：MySQL / Redis	✅
source	哈希	会话粘滞、同一来源固定后端	✅
uri	哈希	缓存服务、CDN 命中	✅
url_param	哈希	电商按用户参数分流	✅
hdr	哈希	按请求头分流	✅

---

十、基于 Cookie 的会话保持

10.1 为什么需要会话保持

很多网站有"登录状态"：用户在 A 机器上登录了，下次请求如果被轮询分到 B 机器，B 上没有他的登录信息，就会掉线。

解决办法就是会话保持（Session Sticky）：让同一个用户的所有请求都发给同一台后端。

Cookie 会话保持的原理：

第1次请求：客户端 ──▶ HAProxy（后端任选一台 web1，并在响应里种一个 Cookie）
第2次请求：客户端带着Cookie ──▶ HAProxy（一看Cookie，直接转发给 web1）

cookie value 指令就是为当前 server 指定 Cookie 值，实现基于 Cookie 的会话粘滞。它与 source 算法比，对客户端的区分粒度更精准（source 按 IP，NAT 下多台用户共享一个 IP 就分不开了），但同时也加大了 HAProxy 的负担。目前此模式使用较少，很多场景已被 session 共享服务器（如 Redis）替代。

10.2 cookie 指令详解

cookie name [ rewrite | insert | prefix ] [ indirect ] [ nocache ] [ postonly ] [ preserve ] [ httponly ] [ secure ] [ domain ]* [maxidle <idle> ] [ maxlif ]
name		#cookie的key名称，用于实现持久连接
insert		#插入新的cookie，默认不插入cookie
indirect	#如果客户端已经有cookie，则不会再发送cookie信息
nocache		#当client和paharxy之间有缓存服务器时，不允许中间缓存器缓存cookie，因为这会导致很多经过同一个CDN的请求都发送到同一台后端服务器

选项	含义
name	Cookie 的 key 名称，用于实现持久连接
insert	由 HAProxy 插入一个新的 Cookie（默认不插入）
indirect	如果客户端已经有该 Cookie，就不再下发 Cookie 信息
nocache	客户端与 HAProxy 之间有缓存服务器（CDN）时，禁止中间缓存器缓存 Cookie------否则很多经过同一个 CDN 的请求会被固定到同一台后端，破坏负载均衡

10.3 配置实战

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg
listen webcluster
        bind *:80
        mode http
        balance roundrobin
        cookie WEBCOOKIE insert nocache indirect
        server web1 193.168.0.10:80 cookie server1 weight 1 check inter 2s fall 3 rise 3
        server web2 193.168.0.20:80 cookie server2 weight 1 check inter 2s fall 3 rise 3

[root@localhost ~]# systemctl restart haproxy.service

关键行解读：

• cookie WEBCOOKIE insert nocache indirect ------ 设置名为 WEBCOOKIE 的会话保持 Cookie；
• server web1 ... cookie server1 ------ 给 web1 一个 Cookie 值 server1；
• server web2 ... cookie server2 ------ 给 web2 一个 Cookie 值 server2。

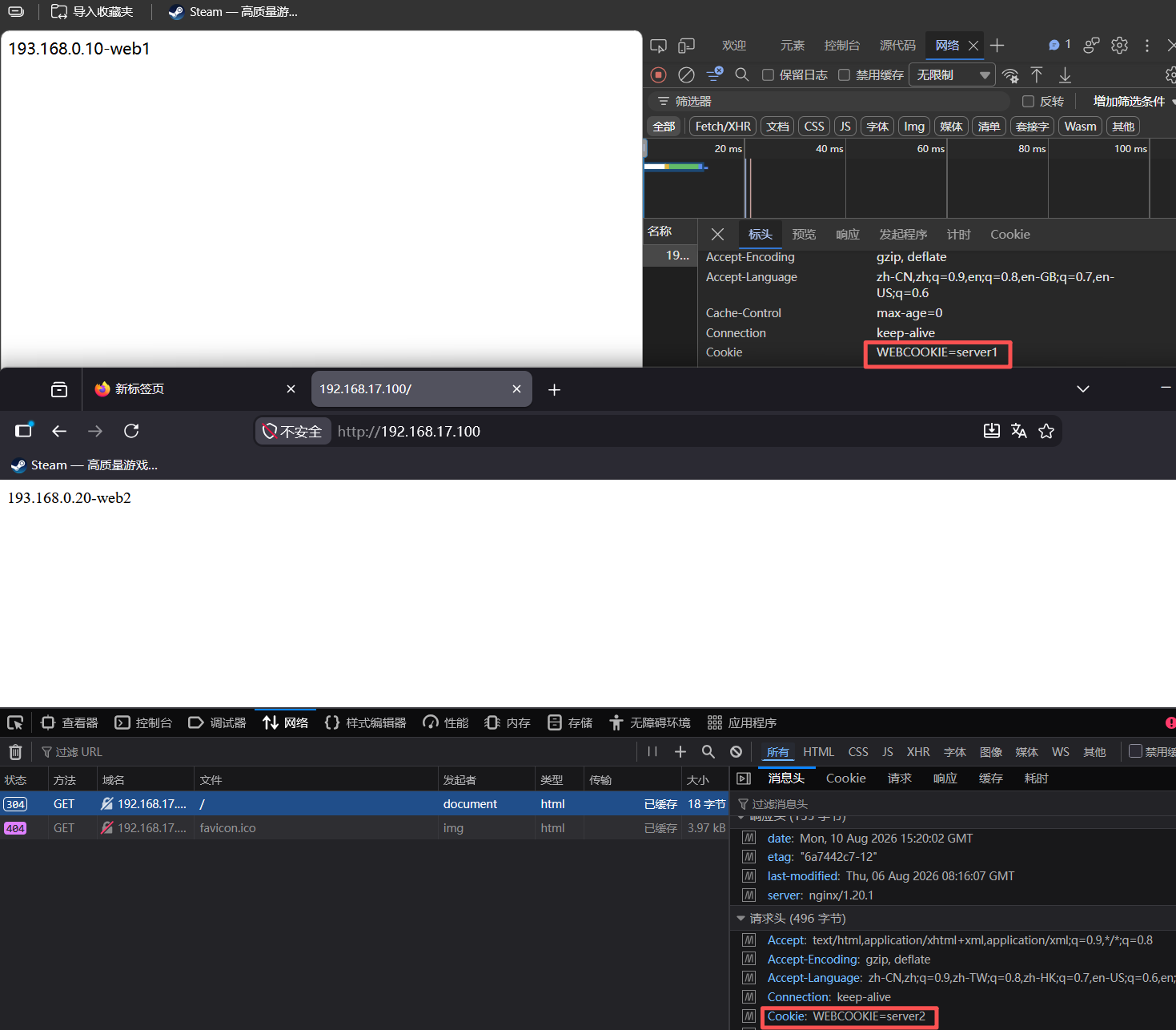

测试效果：第一次访问后，响应里出现 Set-Cookie: WEBCOOKIE=server1；刷新后再访问，请求头里带着该 Cookie，就会被固定转发到 web1：

带 Cookie 后无论刷新多少次，都稳定落在同一台后端上，说明会话保持生效了。

---

十一、自定义错误页面

11.1 默认错误页

HAProxy 自带一套默认错误页面，放在 /usr/share/haproxy/ 目录下：

[root@localhost ~]# cd /usr/share/haproxy/					#默认错误页面位置
[root@localhost haproxy]# ls
400.http  403.http  408.http  500.http  502.http  503.http  504.http  README
[root@localhost haproxy]#

文件名就是状态码：400 / 403 / 408 / 500 / 502 / 503 / 504。当后端全部宕机时，HAProxy 返回 503（Service Unavailable）。

11.2 自定义错误页

步骤分两步：

第 1 步：写一个带完整 HTTP 响应头的错误页文件

[root@localhost ~]# mkdir /htmlerr/

[root@localhost ~]# vim /htmlerr/503.errpage
HTTP/1.0 503 Service Unavailable
Cache-Control: no-cache
Connection: close
Content-Type: text/html

<html><body><h1>页面错误，请耐心等待</h1>
No server is available to handle this request.
</body></html>

⚠️ 注意：文件必须手动写全 HTTP 响应头（状态行、Cache-Control、Content-Type 等），因为 HAProxy 是原样把整个文件发给客户端的。

第 2 步：用 errorfile 指令把状态码指向自定义文件

errorfile <code> <file>
<code>		#HTTP status code,支持200,400,403,405,408,425,429,500,502,503,504等
<file>		#包含完整HTTP响应头的错误页文件的绝对路径

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg
defaults

    errorfile 503               /htmlerr/503.errpage

[root@localhost ~]# systemctl restart haproxy.service

语法讲解：

参数	含义
errorfile	指定某状态码使用自定义错误页
503	要替换的 HTTP 状态码（支持 200/400/403/405/408/425/429/500/502/503/504）
/htmlerr/503.errpage	自定义错误页文件的绝对路径

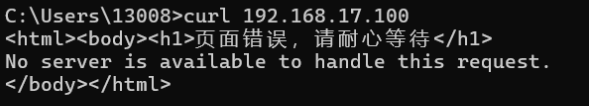

测试效果：停掉两台后端，访问网站看到的就是你自定义的 503 页面：

---

十二、ACL 访问控制

12.1 ACL 是什么

ACL（Access Control List，访问控制列表） 是一种基于包过滤的访问控制技术。

它可以根据设定的条件对经过服务器的数据包进行过滤（条件匹配），即对接收到的报文进行匹配和过滤，基于请求报文头部中的源地址、源端口、目标地址、目标端口、请求方法、URL、文件后缀等信息内容进行匹配，并执行进一步操作，比如允许其通过或丢弃。

通俗讲：ACL = 给请求"体检"，体检合格（匹配）就发到 A 组后端，不合格就发到 B 组或直接拒绝。它是 HAProxy 实现"按规则分流"的核心武器。

12.2 ACL 语法

#用acl来定义或声明一个acl
acl		<aclname>		<criterion>		[flags]		[operator]		[<value>]
acl		名称				匹配规范		匹配模式		具体操作符		操作对象类型

语法结构图：

acl   test     path_end     -m   sub    /a
 │     │          │         │    │     │
名称   匹配规范   匹配模式  操作符  匹配值

部分	含义
aclname	ACL 名称，自定义，后面要用它引用
criterion	匹配规范，按什么字段匹配（如 hdr_end 匹配请求头结尾、path_end 匹配路径结尾）
flags	匹配模式（如 -i 忽略大小写、-m 指定匹配方法）
operator	操作符（如 sub 子串匹配）
value	匹配的对象值

ACL 名称命名规则：

acl		test		path_end		-m			sub			/a
#ACL名称可以使用大写A-Z、小写a-z、数字0-9、冒号：、点.、中横线和下划线，并严格区分大小写

即：名称可用 A-Z a-z 0-9 : . - _，且严格区分大小写。

12.3 实战：按域名分发到不同后端

需求：客户端访问的 Host 以 .com 结尾 → 分发到 webserver1；否则 → 分发到默认后端。

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg
frontend webcluster
        bind    *:80
        mode    http

        acl test hdr_end(host) -i .com		#Host 以 .com 结尾（不分大小写）

        use_backend webserver1 if test		#匹配
        default_backend webserverdefault	#不匹配

backend webserver1
        server web1 193.168.0.10:80 check inter 2s fall 2 rise 3
backend webserverdefault
        server web2 193.168.0.20:80 check inter 2s fall 2 rise 3

[root@localhost ~]# systemctl restart haproxy.service

逐行解读：

行	含义
acl test hdr_end(host) -i .com	定义名为 test 的 ACL：取请求的 Host 头，看它是否以 .com 结尾 ，-i 表示忽略大小写
use_backend webserver1 if test	如果匹配 test 这个 ACL → 转发到 webserver1
default_backend webserverdefault	否则（默认） → 转发到 webserverdefault
check inter 2s fall 2 rise 3	健康检查：每 2 秒一次，连续失败 2 次下线，连续成功 3 次上线

测试效果：

用不同的域名（Host 头）访问同一 IP，看请求被分流到不同后端：

以 .com 结尾的域名（应命中 webserver1）：

以 .org 结尾的域名（不命中 test，走默认 webserverdefault）：

---

十三、四层负载实战：MariaDB 数据库集群

四层（TCP）负载------HAProxy 不关心数据库协议内容，只负责把 TCP 连接转发给数据库后端。

13.1 架构

客户端 ──▶ HAProxy :3306（mode tcp）──▶ db1（193.168.0.10:3306, server-id=10）
                                        └──▶ db2（193.168.0.20:3306, server-id=20）

13.2 RS1、RS2：安装并初始化 MariaDB

在两台后端上安装 MariaDB，并设置不同的 server-id（主从复制识别用，这里用来区分验证）：

[root@localhost ~]# dnf install mariadb-server

[root@localhost ~]# vim /etc/my.cnf.d/mariadb-server.cnf
[mysqld]
server-id=10
datadir=/var/lib/mysql
socket=/var/lib/mysql/mysql.sock
log-error=/var/log/mariadb/mariadb.log
pid-file=/run/mariadb/mariadb.pid

[root@localhost ~]# systemctl start mariadb.service
[root@localhost ~]# mysql
MariaDB [(none)]> create user root@'%' identified by '123'

说明：db1 配 server-id=10，db2 把 server-id 改成 20，这样查询 @@server_id 时能区分到底连到了哪一台。同时创建一个可从任意主机登录的 root 账号（root@'%'），方便从客户端连接。

13.3 HAProxy：四层数据库负载

在 HAProxy 配置里新增一个 listen，mode tcp 是关键------对数据库这种非 HTTP 协议，必须用四层模式：

[root@localhost system-connections]# vim /etc/haproxy/haproxy.cfg
listen dbcluster
        bind *:3306
        mode tcp
        balance roundrobin
        server db1 193.168.0.10:3306 check inter 2s fall 3 rise 3
        server db2 193.168.0.20:3306 check inter 2s fall 3 rise 3

[root@localhost system-connections]# systemctl restart haproxy.service

讲解：

行	含义
bind *:3306	监听 3306 端口（MySQL 默认端口）
mode tcp	四层 TCP 模式，不解析数据库协议，只转发流量
server db1 / db2 ... check inter 2s fall 3 rise 3	两台数据库后端，健康检查 2 秒一次，失败 3 次下线、成功 3 次上线

13.4 验证

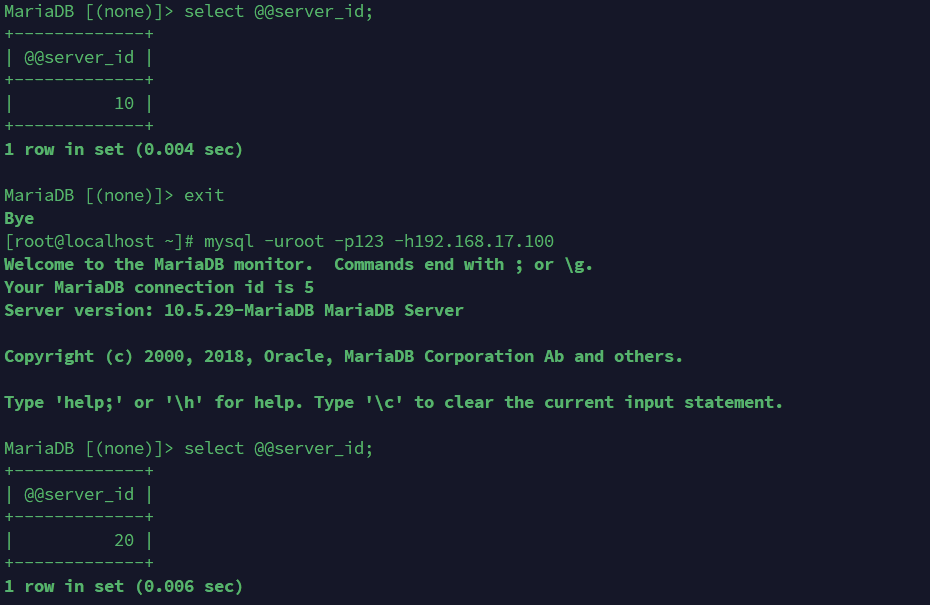

客户端通过 HAProxy 地址连数据库，查询 server_id 确认请求被轮询分发到了两台不同的数据库：

[root@localhost ~]# mysql -uroot -p123 -h192.168.17.100
MariaDB [(none)]> select @@server_id;
+-------------+
| @@server_id |
+-------------+
|          10 |
+-------------+

[root@localhost ~]# mysql -uroot -p123 -h192.168.17.100
MariaDB [(none)]> select @@server_id;
+-------------+
| @@server_id |
+-------------+
|          20 |
+-------------+

第一次返回 10、第二次返回 20，说明 HAProxy 在 db1 和 db2 之间做了轮询------四层数据库负载均衡成功！

---

十四、全站 HTTPS 加密

14.1 HTTPS 终止原理

SSL 卸载（SSL Termination） ：客户端和 HAProxy 之间跑 HTTPS（443） ，HAProxy 负责解密；HAProxy 和后端之间跑普通 HTTP（80），后端不需要处理加解密。

客户端 ──HTTPS(443,加密)──▶ HAProxy（解密） ──HTTP(80,明文)──▶ 后端

这样做的好处：

• 证书只需维护一份（放在 HAProxy 上），后端不用各自配证书；
• 减轻后端 CPU 负担（加解密最耗 CPU，集中到 HAProxy 处理）；
• 全站加密，传输过程不被窃听。

14.2 生成自签名证书

mkdir /etc/haproxy/certs/

openssl req -newkey rsa:2048 -nodes -sha256  -keyout /etc/haproxy/certs/qw.key -x509 -days 365 -out /etc/haproxy/certs/qw.crt
[root@localhost ~]# cat /etc/haproxy/certs/qw.key /etc/haproxy/certs/qw.crt  > /etc/haproxy/qw.pem

命令讲解：

命令	作用
mkdir /etc/haproxy/certs/	建证书存放目录
openssl req ... -keyout qw.key ... -out qw.crt	生成 RSA 2048 位 自签名证书：-newkey rsa:2048 生成新密钥，-x509 生成自签名证书，-days 365 有效期一年
cat qw.key qw.crt > qw.pem	把私钥和证书合并成一个 PEM 文件------HAProxy 要求证书和私钥在同一个文件里

14.3 配置 HAProxy

[root@localhost ~]# vim /etc/haproxy/haproxy.cfg
listen webcluster-80
        bind    *:80
        mode    http
        redirect scheme https if !{ ssl_fc }

frontend webcluster
        bind    *:443 ssl crt /etc/haproxy/qw.pem
        mode    http
        use_backend webserver

backend webserver
        server web1 193.168.0.10:80 check inter 2s fall 2 rise 3
        server web2 193.168.0.20:80 check inter 2s fall 2 rise 3

[root@localhost ~]# systemctl restart haproxy.service

逐行解读：

配置行	含义
listen webcluster-80	专门处理 80 端口（HTTP）的实例
redirect scheme https if !{ ssl_fc }	HTTP 强制跳转 HTTPS ：ssl_fc 是"当前连接已启用 SSL"的标记，!{ ssl_fc } 表示"不是 SSL 连接"，此时强制跳转到 https
bind *:443 ssl crt /etc/haproxy/qw.pem	在 443 端口启用 SSL，使用之前生成的 qw.pem 证书
use_backend webserver	解密后的请求转给 webserver 后端（后端仍是普通 HTTP）

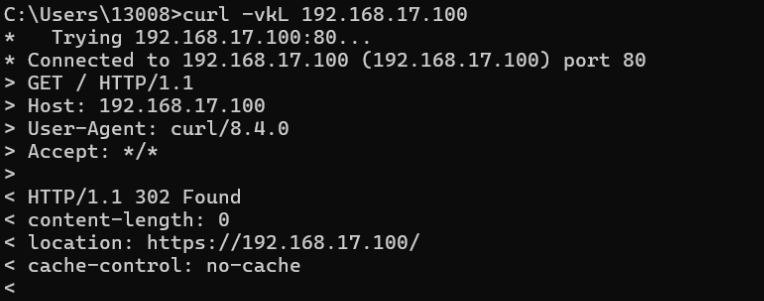

14.4 验证
