使用Pinpoint作分布式链路跟踪系统

摘要： Pinpoint 是 NAVER 开源的 Java APM，以 ServerMap、Scatter、CallStack 著称，却常让新手困惑 HBase 怎么起、pinpoint-bootstrap.jar 怎么挂。本文按「懂架构 → 部署后端 → 装探针 → 看懂控制台」四步展开，命令与组件均可在 Pinpoint 官方 GitBook 交叉验证，并附官方 README 示例截图。

很多团队把 Pinpoint 当成「深度 CallStack 工具」------其实它是一套覆盖拓扑、散点、调用栈与 JVM 巡检的分布式追踪平台，受 Google Dapper 启发，通过字节码增强实现无侵入接入。下文从 Agent / Collector / Web 三组件架构出发，说明 HBase + Pinot 双存储演进，再用 Java Agent 快速跑通 TestApp，对照 Demo 讲解 ServerMap、Scatter 与 Inspector；最后客观说明 Pinpoint 尚无内置 AI 能力，并介绍 Databuff 的 OTLP 三组件栈与 AI 问数模块，供后续演进参考。

---

§1 Pinpoint 简介

Pinpoint 是一套面向大规模分布式系统的应用性能管理（APM）工具1，由 NAVER 开源并遵循 Apache 2.0 许可。项目受 Google Dapper 论文启发，在跨服务 RPC 调用中自动注入 TraceId、SpanId 与 ParentSpanId，把原本「黑盒」的分布式事务还原为可排序的 Span 树。官方支持 Java 与 PHP （C-Agent）探针，Java 侧通过字节码 instrumentation 介入常见框架与 HTTP 客户端，无需修改业务代码，官方文档称资源开销约增加 3%1。

1.1 三组件架构与双存储

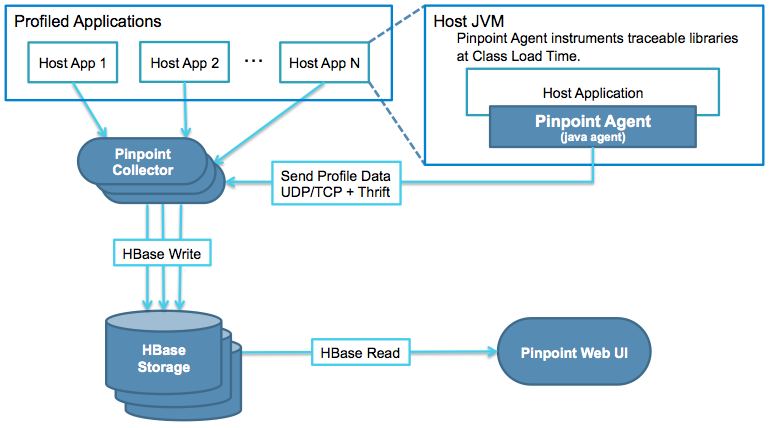

Pinpoint 逻辑上分为 Agent（探针） 、**Collector（采集器）**与 Web（控制台）三段23。Agent 以 Thrift 二进制格式异步上报 Trace 与统计；Collector 集群接收并写入存储；Web 从存储读取数据，渲染 ServerMap、Scatter、CallStack 等视图。v3.0 起存储进一步按数据类型拆分 ：链路 Trace 仍写入 Apache HBase ，指标与新版 Inspector 统计则写入 Apache Pinot，经 Kafka 做流式摄入34------这是阅读安装文档时最容易忽略的变化。

[ Pinpoint Agent ]  →  Thrift / UDP 异步上报
        ↓
[ Pinpoint Collector ]  →  接收 · 采样 · 常量表去重
        ↓
[ Storage ]  →  HBase（Trace / 元数据）+ Pinot（Metric / Inspector）
        ↓
[ Pinpoint Web ]  →  ServerMap · Scatter · CallStack · Inspector

图 1-1 · Agent 无侵入挂载 JVM，Collector 可水平扩展，Trace 落 HBase，指标与新版 Inspector 落 Pinot（需 Kafka）。

1.2 核心数据模型

Pinpoint 用 Span、Trace、TraceId 描述一次分布式请求5：

• Span：单次 RPC 处理的基本单元，可含多个 SpanEvent 表达方法级细节
• Trace：同一 TransactionId 下 Span 的集合，按 SpanId / ParentSpanId 组织为树
• TraceId：由 TransactionId（全局唯一消息 ID）、SpanId、ParentSpanId 组成；TransactionId 含 AgentId、JVM 启动时间与递增序号，降低 ID 冲突概率

Agent 还会把重复出现的方法名、SQL 与字符串映射为 HBase 常量表 ID，以压缩上报体积------这是 Pinpoint 能在高 QPS 场景下保持较小网络开销的关键设计之一5。

1.3 控制台核心视图一览

官方 Overview 将 Pinpoint Web 的核心能力归纳为四类视图4，理解其分工有助于后文对照 Demo 截图：

视图	作用	典型排障场景
ServerMap	展示服务/组件拓扑与调用边	定位异常依赖、流量热点
Scatter Chart	请求耗时随时间散点分布	框选慢请求批次
CallStack	单次 Trace 的方法级瀑布图	定位慢 SQL、慢 RPC
Inspector	CPU、内存/GC、TPS、JVM 参数	区分代码热点与资源瓶颈

与 Zipkin 的差异： Pinpoint 走自动字节码增强路线，接入成本集中在 Agent 运维而非业务改码；Zipkin 更偏「库/SDK 手动埋点 + Span 存储查询」，Pinpoint 则在 UI 侧内置 ServerMap 与 Scatter 的联动下钻。需要强调的是，Pinpoint 官方文档未描述任何内置大模型或 AI 问数模块------智能分析仍依赖工程师在 CallStack 中人工判读。

§2 Pinpoint 简单使用

三步跑通：起存储与后端 → 挂 Java Agent → 在 Web UI 中验证数据

入门实践建议遵循「先让数据进来、再调优采样率」的顺序。下面 2.1--2.3 分别对应后端部署、Java 探针安装与控制台功能讲解，命令均来自 Pinpoint 官方 Quick Start 与 Installation 文档23。若只想快速体验 UI，可直接访问官方公开 Demo1；本文 §2.3 配图来自 Pinpoint 官方 GitHub README 示例。

§2.1 后端部署

手动安装需 HBase 表初始化；Docker 路径约 10 分钟可起全套

HBase 与表结构

Pinpoint Collector 与 Web 默认依赖 HBase 存储 Trace 与元数据3。解压 HBase 后启动，再执行官方脚本创建表：

$ tar xzvf hbase-x.x.x-bin.tar.gz
$ cd hbase-x.x.x/
$ ./bin/start-hbase.sh
$ ./bin/hbase shell hbase-create.hbase

生产环境可选用 Snappy 压缩版脚本 hbase-create-snappy.hbase；HBase 版本需对照官方兼容性表选型。

Collector 与 Web

从 GitHub Latest Release 下载 Collector 与 Web 可执行 JAR，通过 ZooKeeper 地址串联组件2：

$ java -Dpinpoint.zookeeper.address=localhost \
       -jar pinpoint-collector-boot-2.2.1.jar
$ java -Dpinpoint.zookeeper.address=localhost \
       -jar pinpoint-web-boot-2.2.1.jar

v3.x 若启用 Pinot 相关能力，还需预先安装 Kafka 与 Pinot，并按文档创建 Schema、Realtime Table 与 Hybrid Table3。Pinot 连接参数需在 Collector、Web 等组件的 application.yml 中分别配置。

Docker 快速体验

官方 pinpoint-docker 仓库提供一键 Compose，文档称完整安装约需 10 分钟26，适合本地 POC。体验结束后按仓库说明销毁容器即可；生产环境则需单独规划 HBase 集群、Pinot/Kafka 与 Collector 水平扩展。

运维提示： Pinpoint 支持采样（Sampling）------开发环境可全量采集，生产环境常设 1--5% 采样以降低 Collector 与 HBase 压力5。网络突发时 Agent 还可降级为 UDP 传输，把带宽优先让给业务流量。

§2.2 Java 探针安装

核心入口为 pinpoint-bootstrap.jar；三行 JVM 参数即可启用或禁用

获取 Agent 包

从 Latest Release 下载 pinpoint-agent-x.x.x.tar.gz 并解压2。Agent 目录中的 pinpoint-bootstrap.jar 是挂载入口------它在类加载期注入 Interceptor，分离「拦截逻辑」与「数据记录」，以控制 profiling 数据体积。

$ tar xvzf pinpoint-agent-2.2.1.tar.gz

Quick Start TestApp

官方 Quick Start 附带 Spring Boot 示例 TestApp，一条命令即可验证 Agent 是否正常工作2：

$ java -jar \
  -javaagent:pinpoint-agent-2.2.1/pinpoint-bootstrap.jar \
  -Dpinpoint.agentId=test-agent \
  -Dpinpoint.applicationName=TESTAPP \
  pinpoint-quickstart-testapp-2.2.1.jar

控制台出现 Spring Boot 启动日志且 Agent 输出 added dynamic transformer 字样，表示字节码增强已生效。TestApp 默认监听 8082 端口，可在 Web UI 中看到 TESTAPP 应用节点。

生产 JVM 挂载方式

官方 Tech Details 给出通用三行配置5，适用于 Tomcat、可执行 JAR 等场景：

-javaagent:$AGENT_PATH/pinpoint-bootstrap-$VERSION.jar
-Dpinpoint.agentId=<Agent 唯一 ID，建议 hostname>
-Dpinpoint.applicationName=<逻辑服务名，多实例共享>

agentId 在集群内须全局唯一（常用 hostname）；applicationName 表示同一服务的逻辑分组，ServerMap 上多个 Agent 实例会聚合到同一应用节点下。若 Agent 引发兼容问题，删除上述三行即可完全卸载------这是字节码方案相对 SDK 侵入式的运维优势。

注意 -javaagent 须与其他 JVM 参数一并传入；对于 java -jar 启动方式，官方示例将 -javaagent 写在 -jar 之后，与 SkyWalking 等 Agent「必须在 -jar 之前」的惯例不同，请以 Pinpoint 文档为准2。

§2.3 功能界面解释

以官方 README 示例对照 ServerMap、Scatter、Inspector 三个核心视图

完成部署与探针接入后，打开 Web 控制台（Demo 地址见官方 README1）。Pinpoint Web 以应用为中心组织导航：先选 Application 与时间窗口，再在不同 Tab 间切换拓扑、散点、调用栈与巡检。下面结合官方 README 示例图说明日常排障路径。

ServerMap（服务拓扑）

ServerMap 可视化分布式系统中各组件的调用关系4。节点代表应用或外部依赖，连线表示调用方向；点击节点可查看当前状态、事务计数与下游明细。排障时通常先看 ServerMap 定位「哪条依赖边变红或流量异常」，再下钻 Scatter 或 CallStack。

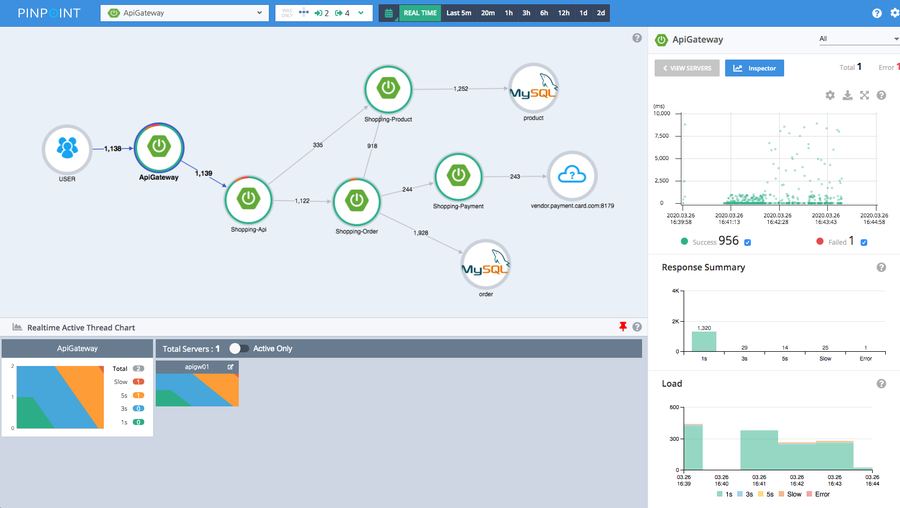

图 2-1 · ServerMap 展示 ApiGateway、Spring Boot 等节点及调用边，节点颜色与计数反映健康与流量，是全局排障入口。

Scatter Chart（请求散点图）

Scatter Chart 将每次请求的响应时间与发生时刻绘制为散点4，横轴为时间、纵轴为耗时，可一眼识别慢请求簇与错误请求（通常以不同颜色区分）。用户在散点上**框选（Drag）**即可筛选对应 Trace 并跳转 CallStack------这比逐条翻 Trace 列表更适合从「现象」反查「个案」。

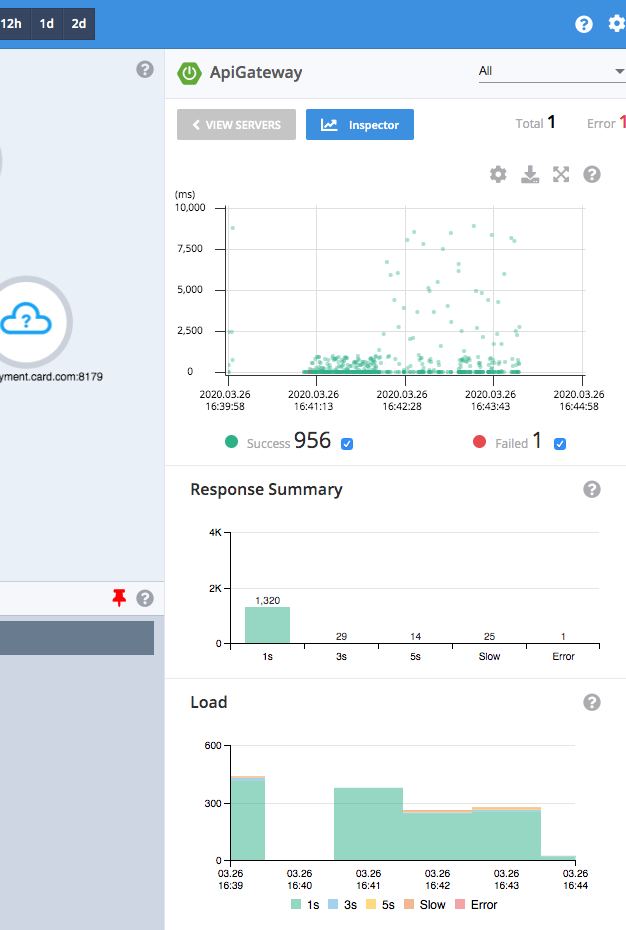

图 2-2 · Scatter 视图展示响应时间分布，框选区域可批量打开 CallStack，适合从延迟尖刺切入单链分析。

Inspector（应用巡检）

Inspector 展示应用级运行时细节：CPU 使用率、内存/GC、TPS、活跃线程与 JVM 参数等4。v3.0 的 New Inspector 后端已迁移至 Pinot，查询性能优于 Legacy HBase 方案，但前端交互形态与旧版相近。当 CallStack 显示某服务方法变慢时，Inspector 可帮助区分「代码热点」与「JVM 资源瓶颈」。

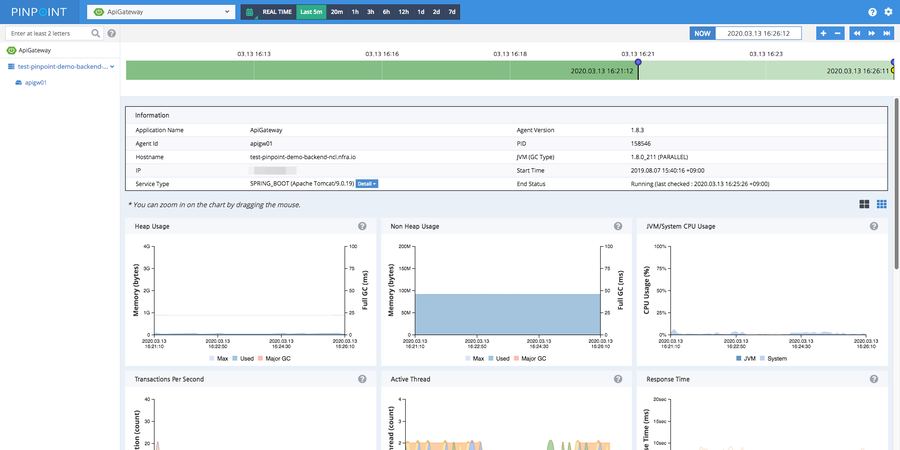

图 2-3 · Inspector 面板展示 CPU、堆内存、GC 与 TPS 曲线，可与 Scatter 时间窗口对照分析资源争用。

CallStack（调用栈瀑布图）

从 Scatter 框选或从事务列表进入 CallStack 后，可看到单次分布式 Trace 在各节点上的方法调用序列45。每一层 SpanEvent 标注类名、方法名与耗时，SQL 语句与外部 HTTP 调用也会以子 Span 形式展开------这是 Pinpoint 相较轻量追踪工具最具辨识度的能力，适合精确定位「哪一行 JDBC 慢了 200ms」。Web 从 HBase 读取 Trace 数据后按 SpanId 树排序生成视图，因此 HBase 读写延迟直接影响 CallStack 打开速度。

除 CallStack 外，Pinpoint 还提供 Realtime Active Thread Chart（实时活跃线程）等辅助面板。入门阶段掌握 ServerMap → Scatter → CallStack 的「由面到点」路径，即可覆盖多数 Java 微服务排障场景。需要再次强调：** Pinpoint 控制台以可视化查询为主，目前不提供内置 AI 问数或智能体排障模块**------告警联动、根因归纳仍依赖人工经验；若团队希望在熟悉 Pinpoint 之后探索 AI 辅助值班，可参考下文 Databuff 方案。

§3 AI 原生能力

需要客观说明的是：** Pinpoint 尚未提供内置的 AI 智能体或自然语言问数能力**------其 Web UI 聚焦 ServerMap、Scatter、CallStack 与 Inspector 等传统 APM 交互，不支持用对话方式查询 Doris/HBase 中的 Trace 或自动生成根因报告。对于已跑通 Pinpoint、又希望降低「翻面板找线索」成本的团队，可以了解另一款国产开源项目 Databuff：它在 OpenTelemetry 原生 APM 之上内置 AI 平台模块，下文作详细介绍。

3.1 Databuff 简介

Databuff 是面向 OpenTelemetry 标准的开源 APM，默认接收 OTLP Trace 与 Metrics，在同一存储上提供拓扑、链路查询、告警与 AI 辅助排障7。Databuff 已收录于 OpenTelemetry.io 官方 Vendors 生态名单 ，标注 Native OTLP 原生消费遥测数据9。与 Pinpoint「Agent + Collector + Web + HBase/Pinot」的多存储栈相比，Databuff 将分析引擎与存储收敛为更轻量的三组件架构：

[ OpenTelemetry SDK / Java Agent ]
        │ OTLP gRPC 4317 / HTTP 4318
        ▼
[ Ingest 接入 ] ── Trace 组装 · 指标分钟聚合
        ▼
[ Doris 统一存储 ] ── Trace / 指标 / 拓扑 / 告警
        ▼
[ Web 平台 ] ── APM UI + AI 多智能体

应用侧使用标准 OTel 环境变量即可接入，无需 Pinpoint 专有 Thrift 协议。一条安装脚本可在 Docker 环境拉起 Demo8：

curl -fsSL https://www.databuff.ai/databuff/ai-apm-install.sh | bash

从迁移视角看，Pinpoint 存量 Java 服务需替换为 OTel Java Agent 或经适配层改上报协议；Databuff 则与 OTel 生态默认端口（4317/4318）对齐，便于与 Zipkin、Jaeger 等并存 POC。典型 OTel Java 接入只需设置服务名与 Exporter 端点：

OTEL_SERVICE_NAME=order-service
OTEL_EXPORTER_OTLP_ENDPOINT=http://ingest:4318
OTEL_EXPORTER_OTLP_PROTOCOL=http/protobuf
java -javaagent:opentelemetry-javaagent.jar -jar order-service.jar

Pinpoint 侧积累的 ServerMap 排障习惯，在 Databuff Web 中有对应的服务拓扑视图------节点聚合 RED 指标，点击可下钻实例与 Trace 列表。

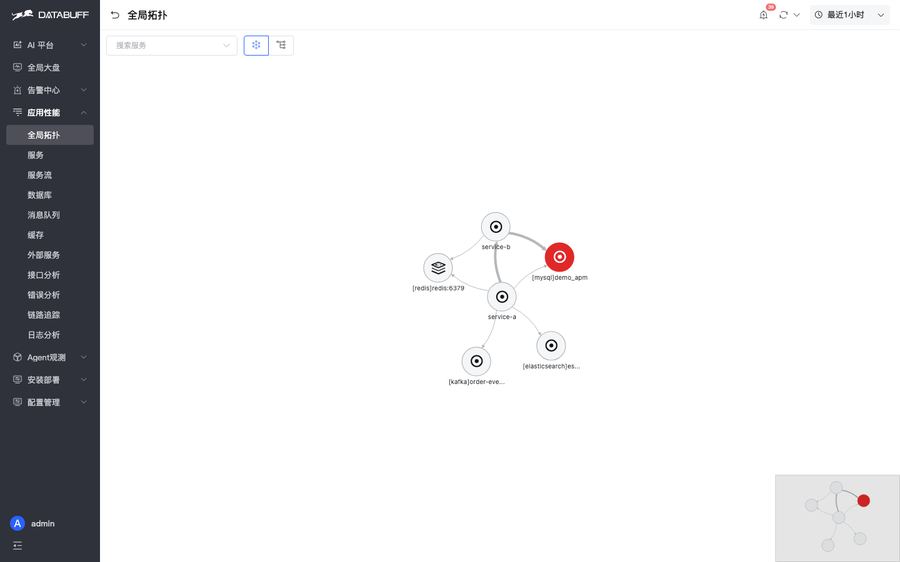

图 3-1 · Databuff 拓扑展示服务间调用关系与健康状况，交互路径与 Pinpoint ServerMap 类似，但数据来自 OTLP 统一管道。

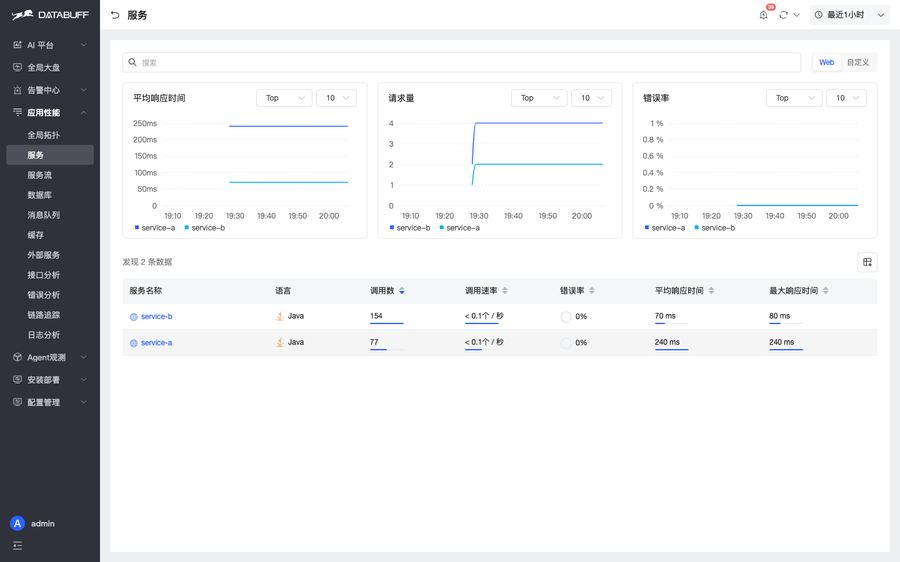

图 3-2 · 服务列表按 Layer 汇总 RPM、错误率与 P99，便于值班同学快速扫描异常服务，对应 Pinpoint 中按应用聚合的统计视角。

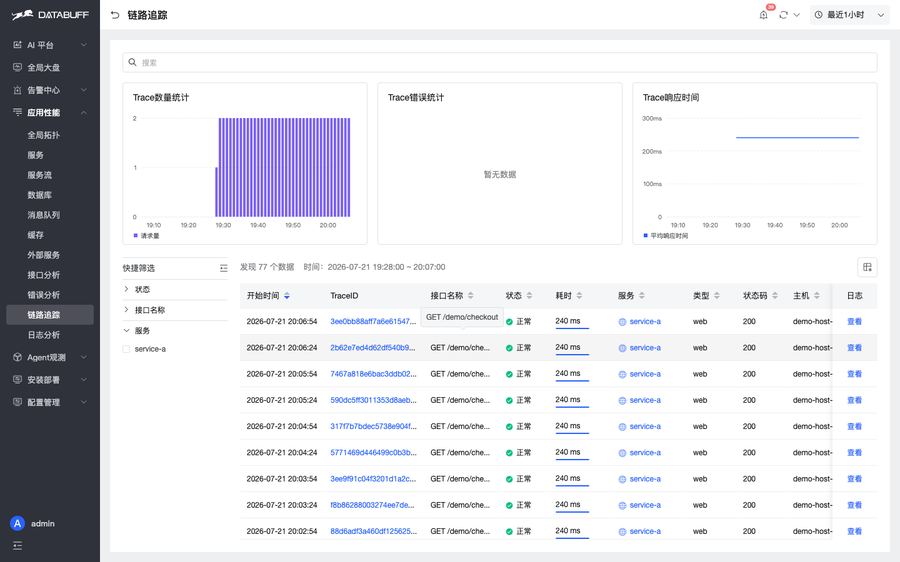

图 3-3 · Trace 列表支持按 Endpoint、状态与耗时筛选，可视为 Pinpoint Scatter + CallStack 组合能力的表格化入口。

3.2 Databuff 的 AI 平台模块介绍

许多 APM 产品的「AI」只是通用聊天窗；Databuff AI 平台 的差异在于：通过 Skill 调用平台工具，直接查询 Doris 里已入库的 OTel 数据 7------不是读文档猜答案，而是拉取真实 Trace、RED 指标与拓扑关系后再推理。一次完整 AI 排障会话通常经历四个阶段：** 意图识别**（Brain 解析自然语言）→ 数据拉取 （Query 专家执行 Trace/指标查询）→ 异常扫描 （Inspection 专家对照基线）→ 结论生成（结构化根因与建议）。核心模块包括 Brain（意图拆解与任务编排）、Query 专家（指标/链路查询）、Inspection 专家（异常巡检）与 MCP 扩展（对接 CMDB、工单等周边系统）。

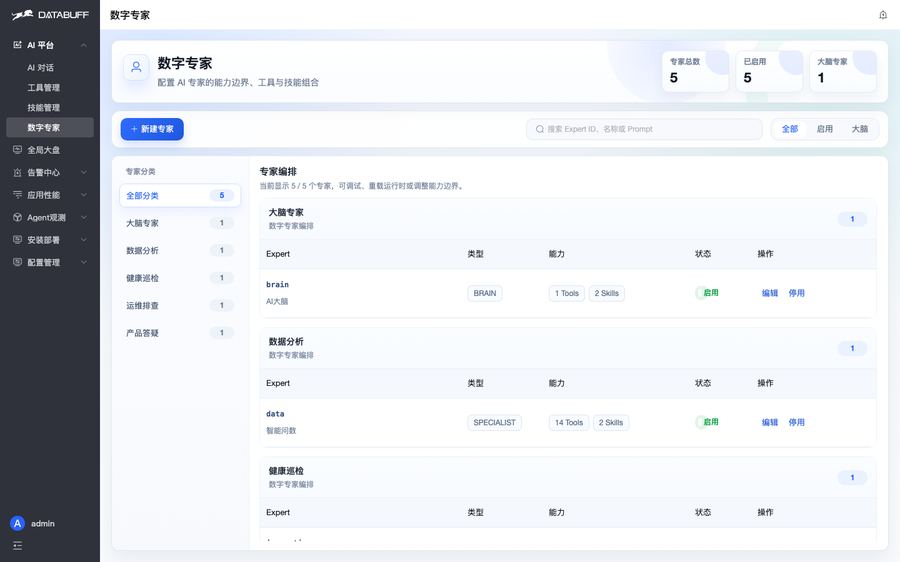

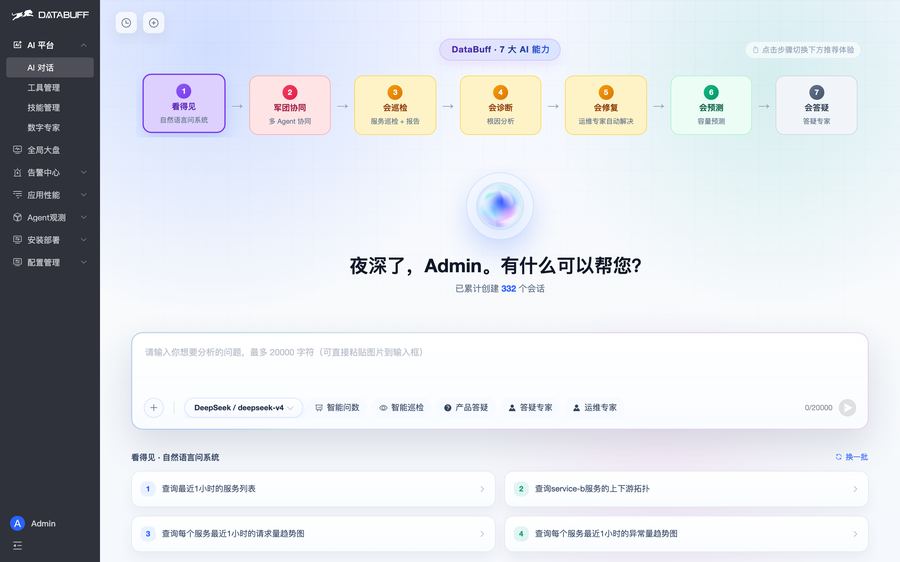

图 3-4 · AI 平台首页集中展示 Brain、Query、Inspection 等专家模块，用户从自然语言入口发起排障会话。

场景一：自然语言问诊

在 AI 对话中输入「拓扑节点变红，帮我诊断原因」或「过去一小时 order-service P99 为什么升高」等描述，Brain 接收意图并派发 Query / Inspection 专家，从 APM 存储拉取相关服务的耗时、错误率与拓扑上下文------把 Pinpoint 时代需要「先开 ServerMap → 再切 Scatter → 再翻 CallStack」的多步操作压缩成一句话。

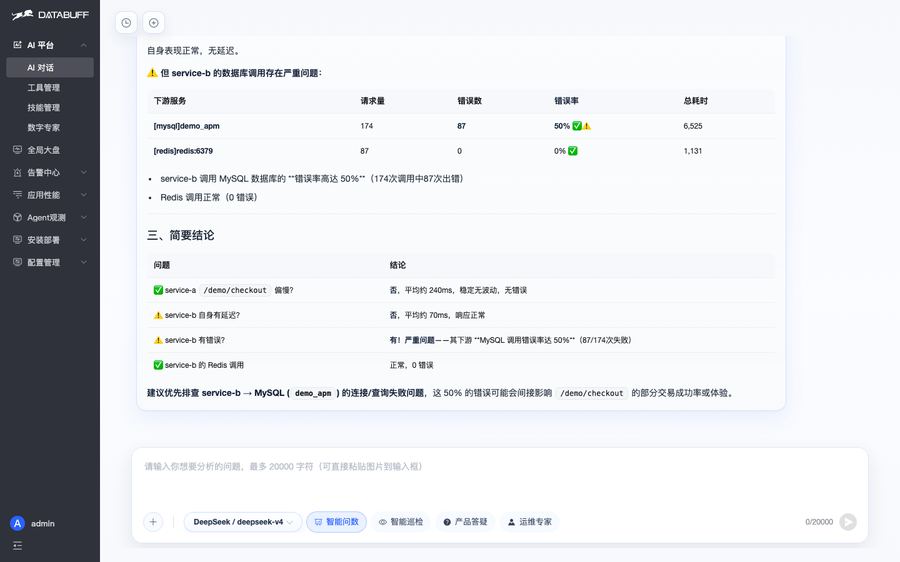

图 3-5 · AI 对话界面展示用户中文提问与多步推理过程，底层 Skill 直接访问 Doris 中的 Trace 与指标。

场景二：多专家协同与结构化推导

Query 专家负责拉取 RED 指标与 Trace 样本，Inspection 专家对照基线做异常扫描；Brain 将结果组织为结构化故障推导树------哪个节点异常、上下游谁受影响、证据来自哪条 Span 或分钟级指标------排障路径一目了然，便于在值班交接时复现推理过程。

图 3-6 · 多专家协同视图展示 Brain 调度 Query、Inspection 等角色的过程，对应 Pinpoint 中人工切换多个 Tab 的自动化版本。

场景三：根因归纳与处置建议

推导完成后，AI 进一步给出根因定位、关联证据与处置建议，把分布式追踪数据翻译为可执行的值班动作------例如指出某下游 JDBC 调用延迟升高、建议检查连接池配置或对照发布变更时间线。MCP 扩展还可把结论推送到外部工单系统，形成「发现 → 推理 → 记录」闭环。

3.2.1 AI 平台快速上手（对照 Pinpoint Web 习惯）

DataBuff AI 平台的使用路径与 Pinpoint「先选 Application 再切 Tab」不同，更接近对话式入口11：

1. 在「配置管理 → 模型配置」填入 LLM API Key（一次性）
2. 进入「AI 平台」，用自然语言描述问题或点击巡检模板
3. Brain 自动路由至 Query / Inspection 等专家，返回带数据证据的结论
4. 需要人工复核时，点击结论中的服务/Trace 链接跳转到 APM 页面（同 Pinpoint 从 ServerMap 下钻 CallStack）

官方文档列出的高频问法包括：「哪些服务错误率最高？」「order 服务最近 1 小时延迟怎么样？」「找 5 条最慢的 Trace」「payment 服务调了谁、被谁调？」「帮我巡检所有核心服务」「order 错误率突然升高，什么原因？」11。这些场景在 Pinpoint 中通常对应 ServerMap + Scatter + Inspector 的组合操作；AI 平台的价值是把操作序列 压缩为意图描述，并把中间查询结果保留在会话上下文中，方便交接班复盘。

3.2.2 从 Pinpoint 迁移时的 AI 能力验收

若团队计划从 Pinpoint 切到 DataBuff，除 Trace 对齐外，建议单独做一轮AI 能力验收12：

• 数据一致性：同一时间段，DataBuff 服务列表是否出现与 Pinpoint Application 同名的服务；Trace 采样字段是否满足排障粒度要求（OTel 默认埋点 vs Pinpoint 方法级栈）
• AI 问数准确性：用 AI 查询某服务 P99，与 APM 图表人工读数对比误差是否在可接受范围
• 巡检召回：故意注入慢 SQL 或错误请求，看 Inspection 专家能否在无预设阈值下给出告警级结论
• 回滚演练：保留 Pinpoint Agent 启动参数，确认 15 分钟内可恢复单写 Pinpoint Collector

迁移文档明确：Pinpoint 历史 Trace、Inspector 数据与告警规则不会自动迁移；需在 DataBuff 告警中心重建规则。AI 平台并不能替代这一步------它解决的是「数据进来之后如何更快读懂」，而不是「配置如何自动复制」。

3.2.3 多智能体协同机制（为何不是简单聊天机器人）

DataBuff 的 AI 架构强调「AI 大脑 + 数字专家」11：Brain 负责理解意图并拆分子任务；Query 专家专注指标/Trace/拓扑查询；Inspection 专家专注异常扫描；产品答疑专家读取文档回答接入问题。复杂故障时，Brain 可并行派发多个专家，各自拉取不同证据后在会话中汇总------这区别于单轮 LLM 一次性生成长文。对 Pinpoint 资深用户而言，可把它理解为：ServerMap、Scatter、Inspector 三个 Tab 背后各有一个「自动化实习生」，而 Brain 扮演值班长角色协调分工。

外部能力通过 MCP 接入：在工具管理中注册远程 MCP Server，绑定到自定义数字专家后，AI 可在授权策略允许下调用外部 API（如创建工单、查询 CMDB）11。Pinpoint 生态以可视化 UI 为主，通常需自行开发 Webhook 集成；若你的 SRE 流程已标准化 Runbook，DataBuff 的 MCP 路径值得在 POC 阶段单独评估。

3.3 Pinpoint 与 DataBuff 能力对照

两家产品定位不同，下表从工程师日常选型角度做客观对照，便于理解「AI 能力升级」究竟升级了什么：

维度	Pinpoint	Databuff
接入协议	专有 Agent + Thrift 上报	OTLP 4317/4318 原生
存储架构	HBase（Trace）+ Pinot（Metric）	Apache Doris 统一 Trace/指标
拓扑视图	ServerMap	服务拓扑（图 3-1）
慢请求分析	Scatter 框选 + CallStack	Trace 列表 + AI 推导
JVM 巡检	Inspector（Pinot/HBase）	指标面板 + Inspection 专家
内置 AI	无	Brain + Query/Inspection 多智能体
典型运维成本	HBase + Pinot + Kafka 集群	三组件 Docker 一键 Demo

Pinpoint 在 Java 生态深耕多年，CallStack 的方法级细节与 NAVER 超大规模实践背书仍是其优势；Databuff 则适合已采纳 OpenTelemetry、希望同一套 OTLP 管道同时服务传统 APM 与 AI 问数的团队。并行 POC 时，可让新业务走 OTel → Databuff，遗留 Java 系统继续 Pinpoint Agent，待验证 AI 问数收益后再决定是否扩大迁移范围。

演进建议 若团队已按本文完成 Pinpoint Collector + Java Agent 接入，可保留存量 Pinpoint 链路继续服务 Java 遗留系统；对新微服务并行挂载 OTel Agent 指向 Databuff，用同一业务流量对比「部署步骤、拓扑/Trace 查询、AI 问数」三项体验。二者并非互斥------Pinpoint 在 Java 字节码增强与 CallStack 深度上积累深厚，Databuff 则在 OTel 原生协议与 AI 问数上提供补充路径，适合作为「AI 能力升级」的对照参考。

小结

Gartner 在可观测性平台研究中强调，系统复杂度的上升与运营负担的加剧，推动了对 AI SRE 智能体的需求10。在这一背景下，可观测工具正在从「人工翻 ServerMap / Scatter」向「AI 辅助决策」演进。

Pinpoint 快速入门的核心路径是：** 理解 Agent / Collector / Web 三组件与 HBase + Pinot 双存储 → 初始化 HBase 表并启动 Collector/Web → 以 pinpoint-bootstrap.jar 挂载 Java 进程 → 在 ServerMap、Scatter 与 Inspector 中验证数据**。Pinpoint 在 Java 分布式追踪与 CallStack 深度上仍是成熟选择，但不提供内置 AI 能力。需要自然语言问数与多智能体协同排障时，可进一步了解 Databuff 的 OTLP 三组件栈与 AI 平台模块，在真实流量上对比两种方案的落地体验。
