Qt Designer 与 UI 文件：.ui 原理、uic 编译、动态加载

引言

前几章我们一直用 C++ 创建控件、设置属性、添加布局。这样做能把 Qt 的基础 API 练熟，但界面一复杂，代码就会迅速变成长长的"控件清单"。Qt Designer 解决的正是这个问题：把界面交给可视化编辑器，把行为和数据留在 C++。

本文面向 Qt 6 Widgets，按"先会用，再理解原理"的顺序学习。读完后应能：

• 用 Qt Designer 设计一个带布局的窗口，并知道 objectName 为什么重要；
• 读懂 .ui 文件中最常见的 XML 节点；
• 解释 uic 如何把 .ui 变成 ui_*.h，以及 setupUi(this) 做了什么；
• 在 CMake 中开启 AUTOUIC，让构建系统自动生成并编译 UI 代码；
• 用 QUiLoader 在运行时加载 .ui，理解这种"动态"的边界、优点与代价。

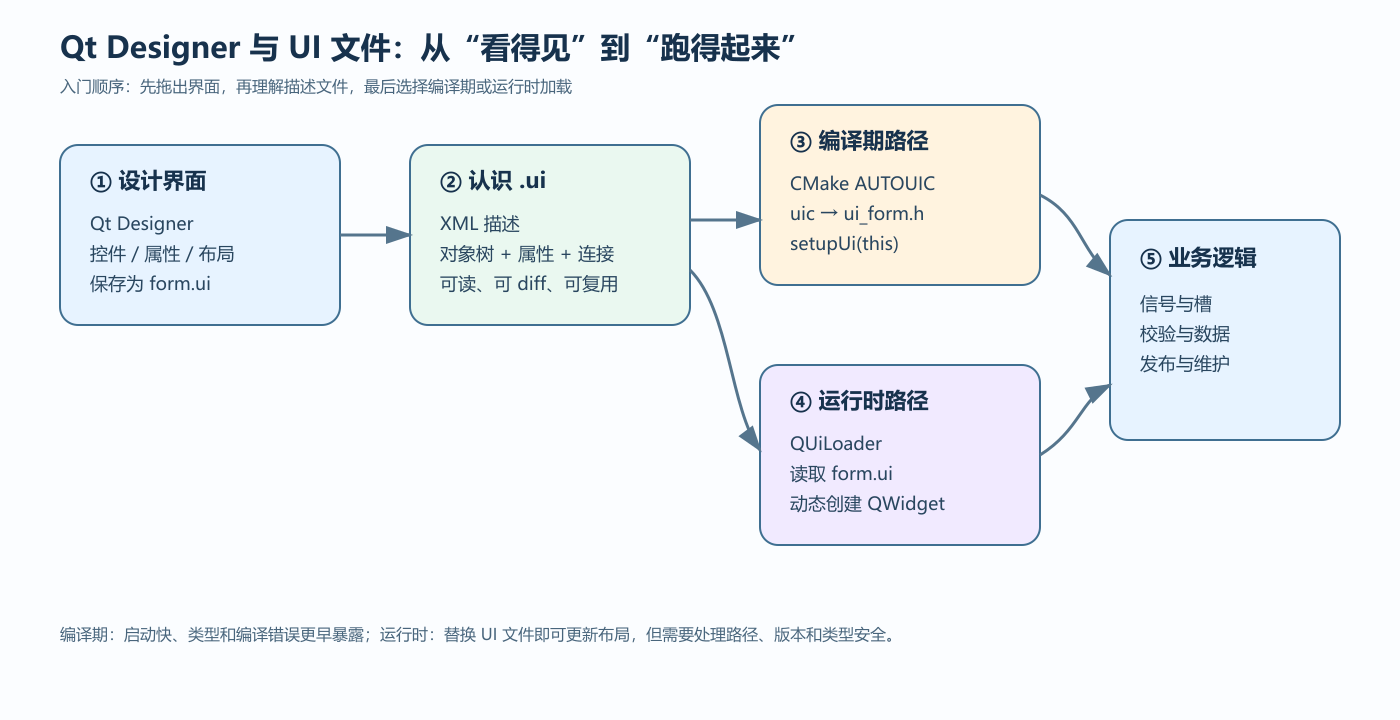

图 1：同一个 .ui 文件可以走编译期路径，也可以走运行时路径。初学时先掌握左侧的设计流程，再理解右侧两条加载路线。

一、先会用：在 Qt Designer 里做出一个登录窗口

1.1 新建表单并选择基类

在 Qt Creator 中右键项目，选择"添加新文件 → Qt → Qt Designer Form"。常见模板有：

• Dialog without Buttons：适合自定义按钮的对话框；
• Main Window：带菜单栏、工具栏、中央窗口区域的主窗口；
• Widget ：最普通的 QWidget，适合作为自定义页面或嵌入式面板。

这里选择 Dialog without Buttons，文件名保存为 login_dialog.ui。文件名会影响生成头文件名：

login_dialog.ui  →  ui_login_dialog.h

1.2 拖控件、设属性、先放布局

从左侧 Widget Box 拖入：两个 QLineEdit、一个 QPushButton 和若干 QLabel。在 Object Inspector 中把对象名objectName改成：

accountEdit
passwordEdit
loginButton

objectName 不是显示给用户看的文字，而是 Qt 对象的程序标识。在编译期 UI 中，它常用于 findChild()、QSS、自动连接和测试等场景；在 QUiLoader 动态加载中，它尤其重要，因为业务代码通常需要通过 findChild() 根据对象名找到控件。

显示文字应该设置在 text 属性中，例如"登录"。

选中这些控件，点击工具栏中的"垂直布局"或"网格布局"。布局要尽早设置，不要先用鼠标把控件摆到 "看起来合适" 的位置再补布局；那样容易留下固定几何尺寸，窗口缩放时就会变形。

可在 Property Editor 中设置：

• windowTitle：窗口标题；
• placeholderText：输入框提示；
• echoMode = Password：密码输入框显示圆点；
• minimumSize / sizePolicy：控件的尺寸约束；
• layoutSpacing、layoutMargin：布局内部间距和边缘间隔。

1.3 预览，而不是运行

按 Ctrl+R（或菜单"Form → Preview"）可以直接预览当前表单。预览只验证界面描述和布局，不会执行你的业务代码。按钮点击没有反应是正常的，因为还没有连接 C++ 槽函数。

可以在 Designer 中编辑信号槽连接，但入门阶段更推荐在 C++ 中连接：这样编译器能够帮助检查函数签名，业务逻辑也不会隐藏在 XML 里。

二、.ui 文件到底是什么

2.1 它是 XML，不是"二进制界面"

用文本编辑器打开 login_dialog.ui，会看到类似结构：

<?xml version="1.0" encoding="UTF-8"?>
<ui version="4.0">
 <class>LoginDialog</class>
 <widget class="QDialog" name="LoginDialog">
  <property name="windowTitle">
   <string>用户登录</string>
  </property>
  <layout class="QVBoxLayout" name="verticalLayout">
   <item>
    <widget class="QLineEdit" name="accountEdit">
     <property name="placeholderText">
      <string>账号</string>
     </property>
    </widget>
   </item>
  </layout>
 </widget>
</ui>

可以把它读成一棵对象树：

QDialog(LoginDialog)
└── QVBoxLayout(verticalLayout)
    ├── QLineEdit(accountEdit)
    └── QPushButton(loginButton)

几个高频节点的含义如下：

XML 节点	作用	Designer 中对应的概念
class	生成代码时使用的类名提示	Form 的类名
widget	创建一个 QWidget 对象	控件和父子关系
layout	描述布局类型和布局对象	水平、垂直、网格布局
property	设置对象属性	Property Editor 中的一行
item	把控件或子布局放入布局	布局中的一个项目
connection	描述信号到槽的连接	Signal/Slot Editor
resources	引用资源集合	.qrc 资源文件

.ui 的价值在于"描述"，而不是保存运行时对象。打开文件不会得到一个已经存在的 QPushButton；程序必须经过后面的生成或解析步骤，才能创建真正的 C++ 对象。

2.2 .ui、Ui::LoginDialog、LoginDialog 三者是什么关系？

写 Designer 表单时，初学者常会同时看到这三个名字。它们名字相近，但处在三个不同阶段：

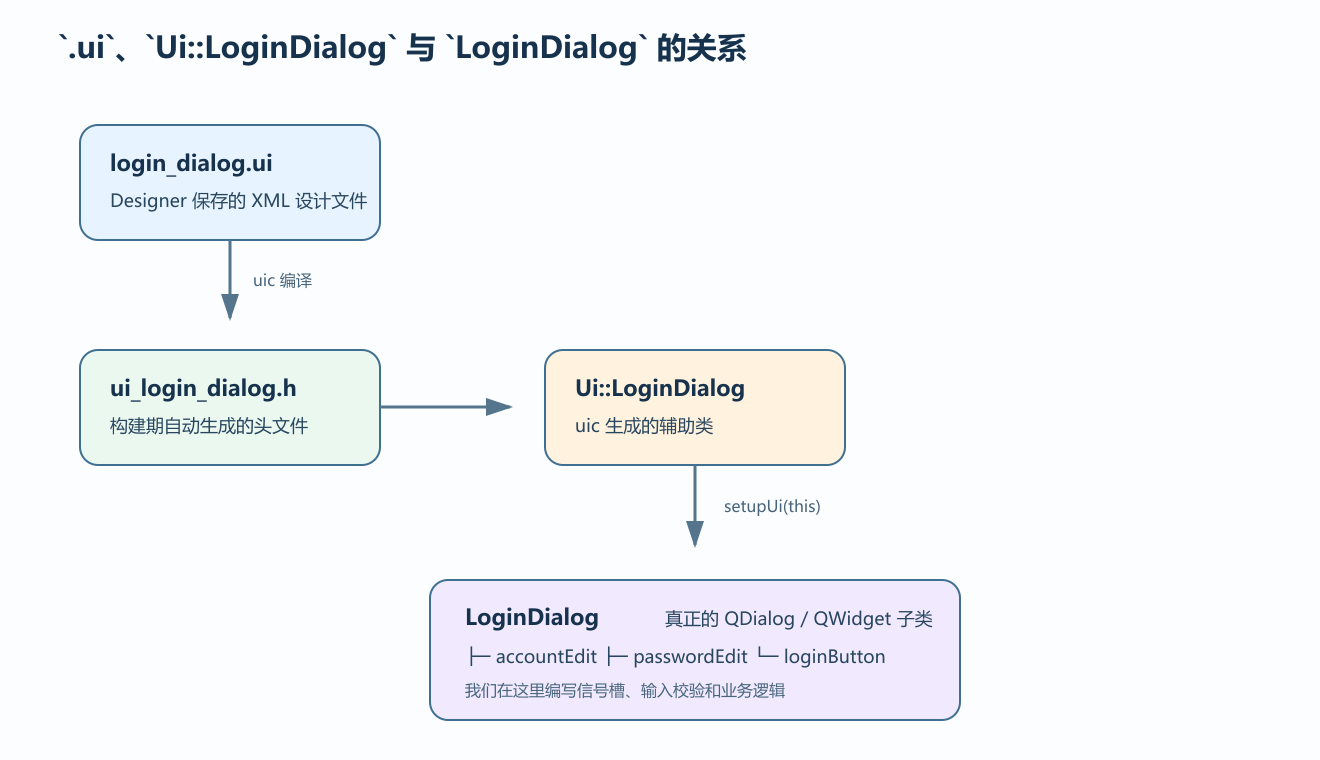

图 2：uic 不会替你写业务窗口类；它只生成一个负责创建控件、布局和静态属性的 Ui::LoginDialog 辅助类。

对应到代码，LoginDialog 是你亲手声明并实现的窗口类：

class LoginDialog : public QDialog
{
    Q_OBJECT

public:
    explicit LoginDialog(QWidget *parent = nullptr);

private slots:
    void tryLogin();

private:
    std::unique_ptr<Ui::LoginDialog> ui;
};

它在构造函数中调用 ui->setupUi(this)。Ui::LoginDialog 随后根据 .ui 的描述创建 accountEdit、passwordEdit、loginButton 等子控件，并把它们安装到这个真正的 LoginDialog 窗口上。

.ui 是设计文件，Ui::LoginDialog 是 uic 生成的辅助类，LoginDialog 才是我们真正编写业务逻辑的窗口类。

2.3 .ui 与业务代码应该分工

建议把职责分成三层：

login_dialog.ui       → 控件、布局、静态属性
LoginDialog 类        → 读取输入、校验、发起登录
LoginService 类       → 网络请求、缓存、业务规则

如果把网络请求、数据库操作直接塞进 setupUi() 生成代码，下一次在 Designer 中保存表单就可能覆盖你的修改。ui_*.h 是构建产物，不要手工编辑。

三、编译期路径：uic 如何把 .ui 变成 C++

3.1 手动运行一次 uic

uic（User Interface Compiler）是 Qt 提供的命令行工具。最小调用方式是：

uic login_dialog.ui -o ui_login_dialog.h

生成的头文件大致如下（省略细节）：

namespace Ui {
class LoginDialog
{
public:
    QVBoxLayout *verticalLayout;
    QLineEdit *accountEdit;
    QPushButton *loginButton;

    void setupUi(QDialog *LoginDialog)
    {
        if (LoginDialog->objectName().isEmpty())
            LoginDialog->setObjectName("LoginDialog");
        verticalLayout = new QVBoxLayout(LoginDialog);
        accountEdit = new QLineEdit(LoginDialog);
        verticalLayout->addWidget(accountEdit);
        loginButton = new QPushButton(LoginDialog);
        verticalLayout->addWidget(loginButton);
        retranslateUi(LoginDialog);
    }

    void retranslateUi(QDialog *LoginDialog)
    {
        LoginDialog->setWindowTitle(QCoreApplication::translate("LoginDialog", "用户登录"));
        loginButton->setText(QCoreApplication::translate("LoginDialog", "登录"));
    }
};
}

这里setupUi()本质上就是把Designer中的操作翻译成C++：

Designer 操作	.ui	setupUi()
拖入 QPushButton	<widget class="QPushButton">	new QPushButton()
修改标题	<property name="text">	setText()
设置布局	<layout class="QVBoxLayout">	new QVBoxLayout()
放入布局	<item>	layout->addWidget()
设置对象名	name="loginButton"	setObjectName()

真正的窗口类只需要持有一个 Ui::LoginDialog 对象：

#include "login_dialog.h"
#include "ui_login_dialog.h"

LoginDialog::LoginDialog(QWidget *parent)
    : QDialog(parent), ui(std::make_unique<Ui::LoginDialog>())
{
    ui->setupUi(this);

    connect(ui->loginButton, &QPushButton::clicked,
            this, &LoginDialog::tryLogin);
}

这里发生了三件事：

1. new Ui::LoginDialog 只是创建"界面描述对象"；
2. setupUi(this) 按 .ui 中的顺序创建控件、布局并设置属性、设置可翻译文本；
3. connect() 把业务行为接到生成好的控件上。

Ui::LoginDialog 本身不是窗口，也不是 QWidget，它只是 uic 生成的辅助类。真正的控件是在 setupUi(this) 执行过程中通过 new 创建出来的。

有些项目把 Ui::LoginDialog ui; 作为值成员，而不是 std::unique_ptr。两种写法都可以；值成员更简单，指针写法便于前置声明和延迟构造。关键点是：窗口类负责拥有 UI，UI 负责搭建控件，业务代码负责使用控件。

3.2 Designer 中的自动连接：QMetaObject::connectSlotsByName()

在 Designer 的"信号/槽编辑器"里创建连接，或给槽函数采用约定命名时，生成的 setupUi() 末尾通常会出现：

QMetaObject::connectSlotsByName(LoginDialog);

它会从传入的窗口对象开始查找子控件，并按下面的命名规则自动建立连接：

on_<对象名>_<信号名>(参数)

例如 Designer 中按钮的 objectName 是 loginButton，希望响应它的 clicked() 信号，就在 LoginDialog 中声明并实现：

class LoginDialog : public QDialog
{
    Q_OBJECT

private slots:
    void on_loginButton_clicked();
};

void LoginDialog::on_loginButton_clicked()
{
    // 处理登录
}

不需要再手写 connect(ui->loginButton, &QPushButton::clicked, ...)：setupUi(this) 调用的 connectSlotsByName() 会根据对象名和槽函数名找到这对关系，并使用 Qt 元对象系统连接它们。要注意，它省去的是 connect() 调用，不是槽函数本身；槽仍应在窗口类中声明并实现，且对象名、信号名和参数必须匹配。

自动连接的优点是上手快，但它依赖字符串式命名约定：控件改名或槽函数改名时，问题通常到运行时才暴露。现代 Qt C++ 开发中，更推荐显式 connect()，因为函数签名清晰、重构友好；自动连接更适合了解 Qt Designer 生成代码时作为知识点掌握。

3.3 CMake 自动调用 uic

Qt 6 项目推荐使用 CMake：

cmake_minimum_required(VERSION 3.21)
project(LoginDemo LANGUAGES CXX)

set(CMAKE_CXX_STANDARD 17)
set(CMAKE_CXX_STANDARD_REQUIRED ON)
set(CMAKE_AUTOMOC ON)
set(CMAKE_AUTOUIC ON)
set(CMAKE_AUTORCC ON)

find_package(Qt6 REQUIRED COMPONENTS Widgets)

qt_add_executable(LoginDemo
    main.cpp
    login_dialog.cpp
    login_dialog.h
    login_dialog.ui
)

target_link_libraries(LoginDemo PRIVATE Qt6::Widgets)

CMAKE_AUTOUIC ON 的含义不是"把 .ui 编译成机器码"，而是让 CMake 在生成构建规则时识别 .ui，在需要时调用 uic 生成 ui_*.h，再让 C++ 编译器编译包含它的源文件。

Qt 6 也可以使用：

qt_standard_project_setup()

它会为 Qt 项目打开常用的自动处理能力，通常包括 AUTOMOC、AUTOUIC 和 AUTORCC。为了让初学者清楚看到开关，本文仍保留显式写法。

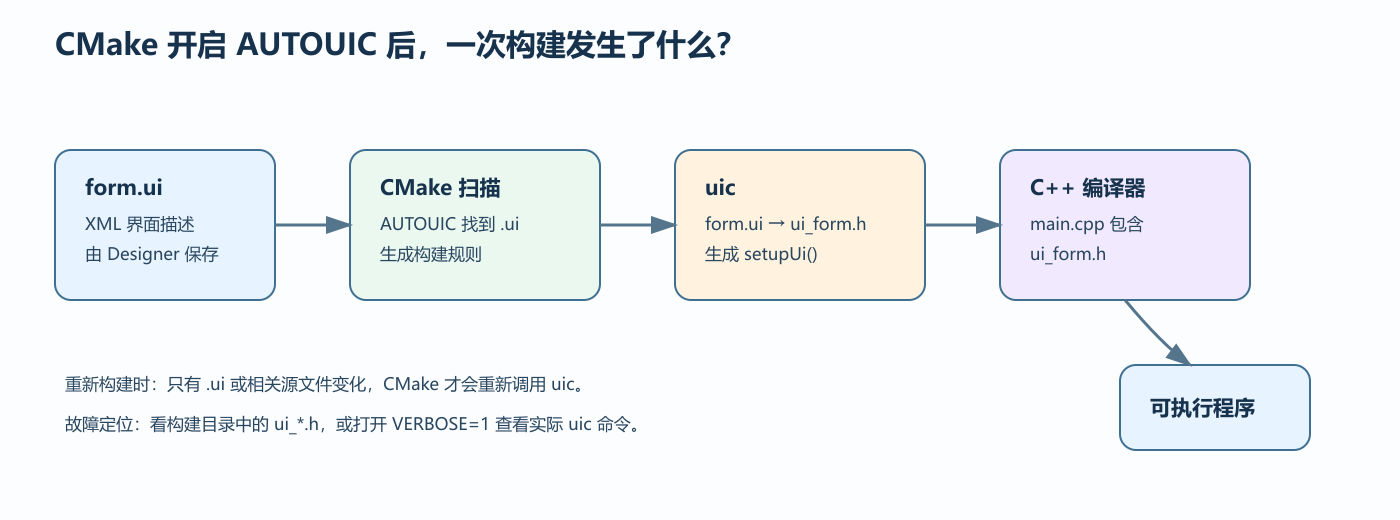

图 3：CMake 负责发现和安排任务，uic 负责生成头文件，最终仍由普通 C++ 编译器完成编译。

3.4 怎样确认 AUTOUIC 真的生效

遇到 ui_login_dialog.h: No such file 时，按下面顺序检查：

1. .ui 是否加入了 qt_add_executable() 或目标的源文件列表；
2. 是否重新运行了 CMake 配置，而不是只点击编译；
3. login_dialog.cpp 的 #include "ui_login_dialog.h" 是否与表单文件名匹配；
4. 查看构建目录（具体放在哪里可以查看专栏04文章第七节），确认存在 ui_login_dialog.h；
5. 打开详细构建输出，搜索 uic，确认命令实际被执行。

如果 .ui 放在 forms/ 等独立目录，可补充搜索路径：

set(CMAKE_AUTOUIC_SEARCH_PATHS
    ${CMAKE_CURRENT_SOURCE_DIR}/forms
)

也可以使用目标级属性，避免影响其他目标：

set_property(TARGET LoginDemo PROPERTY AUTOUIC ON)

3.5 显式调用 uic：适合排错和特殊构建

大多数项目不需要手写自定义命令，但知道显式写法有助于排错：

set(GENERATED_UI ${CMAKE_CURRENT_BINARY_DIR}/ui_login_dialog.h)

add_custom_command(
    OUTPUT ${GENERATED_UI}
    COMMAND Qt6::uic
            ${CMAKE_CURRENT_SOURCE_DIR}/login_dialog.ui
            -o ${GENERATED_UI}
    DEPENDS login_dialog.ui
    VERBATIM
)

target_sources(LoginDemo PRIVATE ${GENERATED_UI})

自动方式适合常规应用；显式方式适合需要固定生成目录、对生成文件做额外检查，或正在排查构建依赖的场景。两者不要同时对同一个 .ui 生效，否则可能生成两份文件。

四、运行时路径：QUiLoader 如何体现"动态"

4.1 先把 .ui 放进资源系统

动态加载不能依赖当前工作目录，否则从 IDE 启动和双击 exe 启动可能得到不同结果。推荐把表单加入 .qrc：

<RCC>
  <qresource prefix="/forms">
    <file>login_dialog.ui</file>
  </qresource>
</RCC>

CMake：

qt_add_executable(LoginDynamic
    main.cpp
    login_dynamic.cpp
    forms.qrc
)

find_package(Qt6 REQUIRED COMPONENTS Widgets UiTools)
target_link_libraries(LoginDynamic PRIVATE Qt6::Widgets Qt6::UiTools)

使用 .qrc 的主要价值不是 QUiLoader 的硬性要求，而是避免依赖当前工作目录，并且可以把 .ui 一起编译进程序资源，减少部署时的路径问题。

4.2 最小动态加载代码

#include <QFile>
#include <QMessageBox>
#include <QUiLoader>

QWidget *loadLoginForm(QWidget *parent)
{
    QFile file(":/forms/login_dialog.ui");
    if (!file.open(QIODevice::ReadOnly)) {
        qWarning() << "open ui failed:" << file.errorString();
        return nullptr;
    }

    QUiLoader loader;
    QWidget *root = loader.load(&file, parent);
    file.close();

    if (!root) {
        qWarning() << "load ui failed:" << loader.errorString();
        return nullptr;
    }

    auto *loginButton = root->findChild<QPushButton *>("loginButton");
    auto *accountEdit = root->findChild<QLineEdit *>("accountEdit");
    if (!loginButton || !accountEdit) {
        root->deleteLater();
        return nullptr;
    }

    QObject::connect(loginButton, &QPushButton::clicked,
                     root, [accountEdit] {
        QMessageBox::information(nullptr, QObject::tr("提示"),
                                 accountEdit->text());
    });
    return root;
}

调用：

if (QWidget *form = loadLoginForm(nullptr))
    form->show();

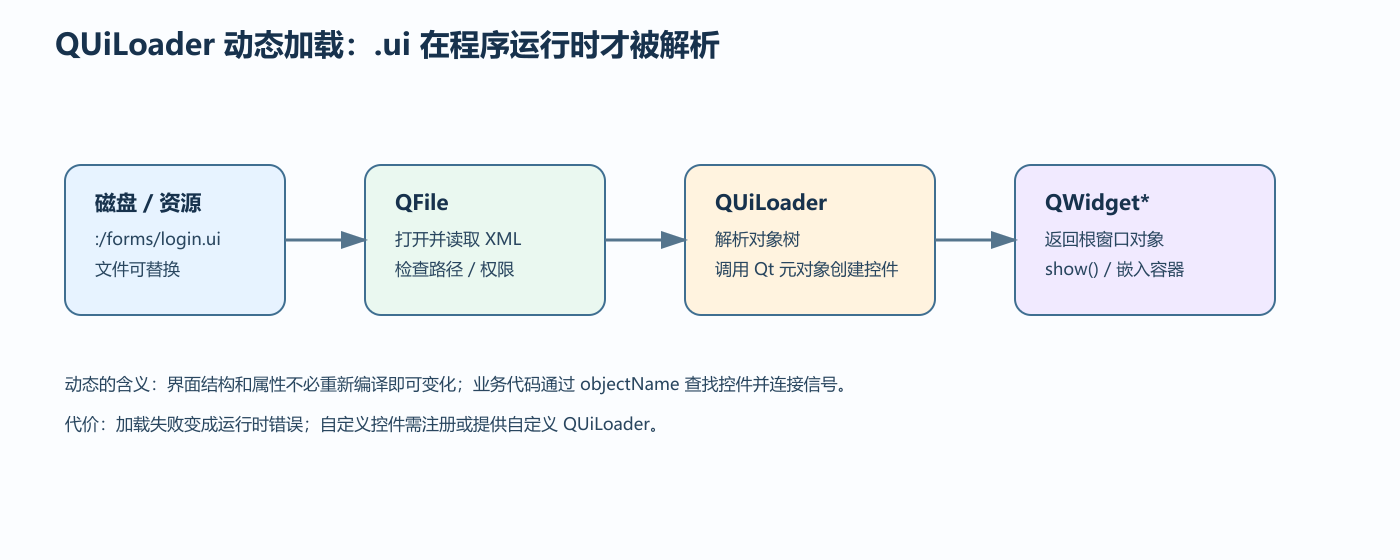

图 4：动态加载时没有 ui_*.h，程序在运行中读取 XML，并通过 Qt 元对象系统创建控件。

4.3 "动态"不等于"完全不写代码"

动态加载改变的是界面创建时机，不是业务逻辑的写法。

QUiLoader 并不是把 .ui 编译成 C++ 后再运行，而是在程序运行过程中直接解析 XML 描述，并根据其中的信息创建对象。

因为没有 ui->loginButton 这种编译期成员，通常通过 objectName 查找：

auto *button = root->findChild<QPushButton *>("loginButton");

这带来一个明显边界：如果 Designer 中把 loginButton 改名，编译器不会报错，程序只会在运行时找不到对象。因此动态 UI 更需要：

• 对关键对象名做集中常量定义；
• 加载后立即检查必需控件；
• 为 .ui 做版本兼容或自动化加载测试。

自定义控件还要额外处理。QUiLoader 只认识 Qt 内置控件；遇到自定义类，通常需要继承 QUiLoader 并重写 createWidget()，或者在加载前注册可用的自定义控件。否则会出现"未知控件"或根对象为空。

五、编译期与运行时：该怎么选

对比项	编译期 uic	运行时 QUiLoader
UI 变化后	重新构建	替换 .ui 即可生效
错误暴露	许多问题在编译期发现	很多问题推迟到运行期
访问控件	ui->button，类型明确	findChild()，依赖名称
启动性能	通常更好	需要解析 XML 和创建对象
发布方式	.ui 可不随程序发布	.ui 必须随程序或进资源
适合场景	稳定产品界面、强类型开发	插件化、主题替换、可配置页面

入门阶段默认选择编译期路径。它的代码更容易被 IDE 补全、编译器检查和重构工具理解。只有当"无需重新编译就要换界面"确实是需求时，再引入 QUiLoader。

六、从一个表单扩展到可维护项目

6.1 头文件与源文件的推荐结构

forms/
  login_dialog.ui
src/
  login_dialog.h
  login_dialog.cpp
  login_service.h
  login_service.cpp
CMakeLists.txt

login_dialog.cpp 只关心界面行为：读取输入、显示错误、发出登录请求。login_service.cpp 负责业务和网络。这样 Designer 反复调整布局时，不会牵动业务层。

6.2 翻译与重新载入

uic 生成的 retranslateUi() 会集中设置可翻译文本。程序切换语言时，窗口类可以在 changeEvent(QEvent::LanguageChange) 中再次调用 ui->retranslateUi(this)（或重新实现相同逻辑），而不是到处手动修改标签文字。

动态加载也可以重新读取 .ui，但要先销毁旧根对象，再恢复业务状态；否则容易产生重复连接和悬空指针。换肤通常更适合使用 Qt Style Sheet 或资源系统，不必把整个 UI 改成动态加载。

6.3 生成文件、构建目录和版本控制

通常只提交 .ui、C++ 源码和 CMake 文件，不提交构建目录里的 ui_*.h。生成文件属于可重复产物：任何开发者都可以通过同一 Qt 版本和 CMake 配置重新得到它。

七、常见问题速查

问题 1：ui_xxx.h 找不到

优先检查 CMAKE_AUTOUIC、.ui 是否加入目标源文件，以及是否重新配置 CMake。不要直接复制一份旧的 ui_xxx.h 到源码目录，这只会掩盖构建依赖问题。

问题 2：控件指针为空

编译期路径中通常是 objectName 或类名写错；动态路径中则是 findChild() 名字不匹配、类型不匹配，或 .ui 根对象加载失败。

问题 3：布局在预览中正常，运行时却挤压

检查是否真的给父容器设置了布局，是否残留了 setGeometry()，以及控件的 sizePolicy、最小尺寸和字体是否与预览环境不同。

问题 4：Designer 里能放自定义控件，动态加载却失败

Designer 的"提升为（Promoted to）"只是设计期信息；QUiLoader 运行时仍需要能创建这个类。为自定义类提供工厂、插件或 createWidget() 实现。

八、一句话总结

Qt Designer 负责把界面画出来，.ui 负责把界面描述成 XML，uic 负责在构建期把 XML 转成 ui_*.h，而 QUiLoader 则在运行期直接解析 XML 创建 QWidget。默认用编译期路径获得更早的错误检查；只有确实需要"替换界面而不重新编译"时，才选择动态加载。

现在我们已经基本了解Qt环境的组成，下一章可以在此基础上对常用UI控件进行了解学习

---

下一篇预告：《常用控件速查（上）：QPushButton、QLabel、QLineEdit、QComboBox》
