技术实践:解决IoT网关单点故障导致子设备批量‘失联’问题

面向智能仓储、智慧农业等规模化IoT场景,本文从架构缺陷根源出发,以Zigbee网关为典型,剖析子设备状态误判的技术成因,并提供可落地的三步加固方案------网关分组隔离、子设备身份独立建模、本地离线缓存上报,附关键配置逻辑与验证要点。

一、问题现象:不是设备掉线,而是状态映射失效

当平台突然显示200台子设备全部离线,但现场确认所有终端仍正常通电、Zigbee网络无异常------这不是设备故障,而是平台侧对设备生命周期管理缺失引发的状态误判。

典型复现路径如下(以Zigbee+HTTP/HTTPS云平台为例):

复制代码
bash

›

# 1. 网关固件异常重启(如内存泄漏触发watchdog复位)

# 2. 网关TCP连接断开,平台收不到其心跳包 → 标记网关为offline

# 3. 平台未定义子设备独立在线状态,直接将所属全部子设备影子状态置为offline

# 4. 网关重启后重建连接,但未主动上报子设备重绑定列表

# 5. 平台无子设备直连心跳或主动探测机制 → 子设备持续显示offline,直至超时(如30分钟)

⚠️ 注意:该问题与设备物理连通性无关。子设备仍在Zigbee网络中正常上报数据至网关,只是平台无法感知其真实状态。

二、技术根因:中心化架构下的状态耦合

2.1 网关在Zigbee拓扑中的角色不可替代

Zigbee协调器(即网关)是本地网络唯一信任中心:

  • 所有Router/End Device必须通过它入网、获取短地址;

  • 所有上行数据由网关聚合后通过HTTP/MQTT上传;

  • 所有下行指令需经网关解析并路由至目标子设备短地址。

这意味着:子设备无独立IP/域名,不直连平台,也不具备自主心跳能力。

2.2 平台侧模型缺陷:子设备无独立生命周期

当前平台物模型中,子设备实体依附于gateway_id字段:

复制代码
json

›

⌄

// ❌ 当前错误建模(伪代码)

{

"device_id": "sub_001",

"gateway_id": "gw_a1b2c3",

"online": true // ← 该字段实际取值 = gateway.online

}

当gw_a1b2c3离线,平台批量将sub_001~sub_200的online设为false,但并未校验子设备是否仍在Zigbee网络中活跃。

2.3 缺失的关键机制

机制类型 当前缺失表现 技术后果
网关恢复自声明 网关重启后不发送/v1/gateway/recover事件 平台无法触发子设备状态刷新
子设备独立心跳 无子设备级last_report_time字段及更新逻辑 无法区分'网关离线'与'子设备真实离线'
主动探测能力 平台未实现对子设备MAC/IEEE地址的LQI查询或Ping模拟 运维只能依赖网关单点日志,无法定位具体失联节点

三、三步加固方案(含可验证配置要点)

步骤1:网关分组隔离 ------ 控制故障爆炸半径

原理:打破'一个网关挂,全量子设备失联'的强耦合,通过逻辑分组实现故障域收敛。

操作清单:

  • 在平台控制台创建网关分组(如warehouse_line1, greenhouse_zoneA);

  • 为每组配置独立告警策略:仅当组内≥80%子设备离线时才触发P1告警;

  • 后端服务按group_id索引设备,避免跨组状态污染。

✅ 验证方式:手动下线warehouse_line1网关,确认greenhouse_zoneA子设备状态不受影响。

步骤2:子设备身份独立建模 ------ 解耦网关依赖

原理:将子设备提升为一级实体,其在线状态由自身行为决定,而非网关状态推导。

关键改造点:

  1. 物模型升级 :为每类子设备定义标准物模型(如TemperatureSensor_v1.2),包含必填字段:

    • device_id(全局唯一,建议用IEEE地址)

    • last_report_time(时间戳,由网关上报时携带)

    • binding_status(枚举:bound, unbound, rebinding)

  2. 注册流程变更:

    • ❌ 停用动态注册:POST /devices?gateway_id=gw_xxx;

    • ✅ 启用预注册+绑定:子设备首次上报时携带ieee_addr,平台查表匹配预置device_id,建立device_id ↔ gateway_id映射关系。

    json

    ›

    ⌄

    // ✅ 正确建模示例(子设备独立在线判断逻辑)

    {

    "device_id": "00124B001F2A3B4C", // IEEE地址,永不变更

    "last_report_time": "2024-06-15T08:22:15Z",

    "online": true // ← 计算逻辑:now() - last_report_time < 5min

    }

✅ 验证方式:停用网关后,检查子设备last_report_time是否停止更新;网关恢复后,观察binding_status是否自动流转为bound。

步骤3:采集器本地离线缓存 ------ 保障数据链路可靠性

原理:在网关/边缘采集器侧实现数据暂存,规避网络抖动或网关重启导致的数据丢失。

实施要点:

  • 缓存介质:SQLite(轻量)或环形缓冲区(内存);

  • 缓存键:{device_id}_{timestamp_ms}_{metric};

  • 触发条件:HTTP POST失败且重试3次后写入缓存;

  • 补传策略:网络恢复后按时间戳升序上报,支持断点续传(记录last_sent_offset)。

    python

    ⌄

    示例:简易缓存补传逻辑(Python伪代码)

    def upload_with_cache():

    pending = db.query("SELECT * FROM cache WHERE status='pending' ORDER BY ts ASC LIMIT 100")

    for item in pending:

    if http_post(item.payload):

    db.update("UPDATE cache SET status='sent' WHERE id=?", item.id)

    else:

    break # 遇到失败立即退出,下次重试

✅ 验证方式:断网2小时后恢复,检查平台接收数据时间戳连续性及条数完整性(应与本地日志一致)。

四、效果验证:从批量误报到精准归因

加固后,平台设备状态判定逻辑升级为双维度:

实体 判定依据 字段示例
网关 TCP连接 + 心跳包间隔 gateway_online: true, last_heartbeat: 2024-06-15T09:01:22Z
子设备 last_report_time时效性 online: true, last_report_time: 2024-06-15T09:01:18Z

运维价值提升:

  • 设备列表新增列:最后上报时间、重绑定次数、缓存待发量;

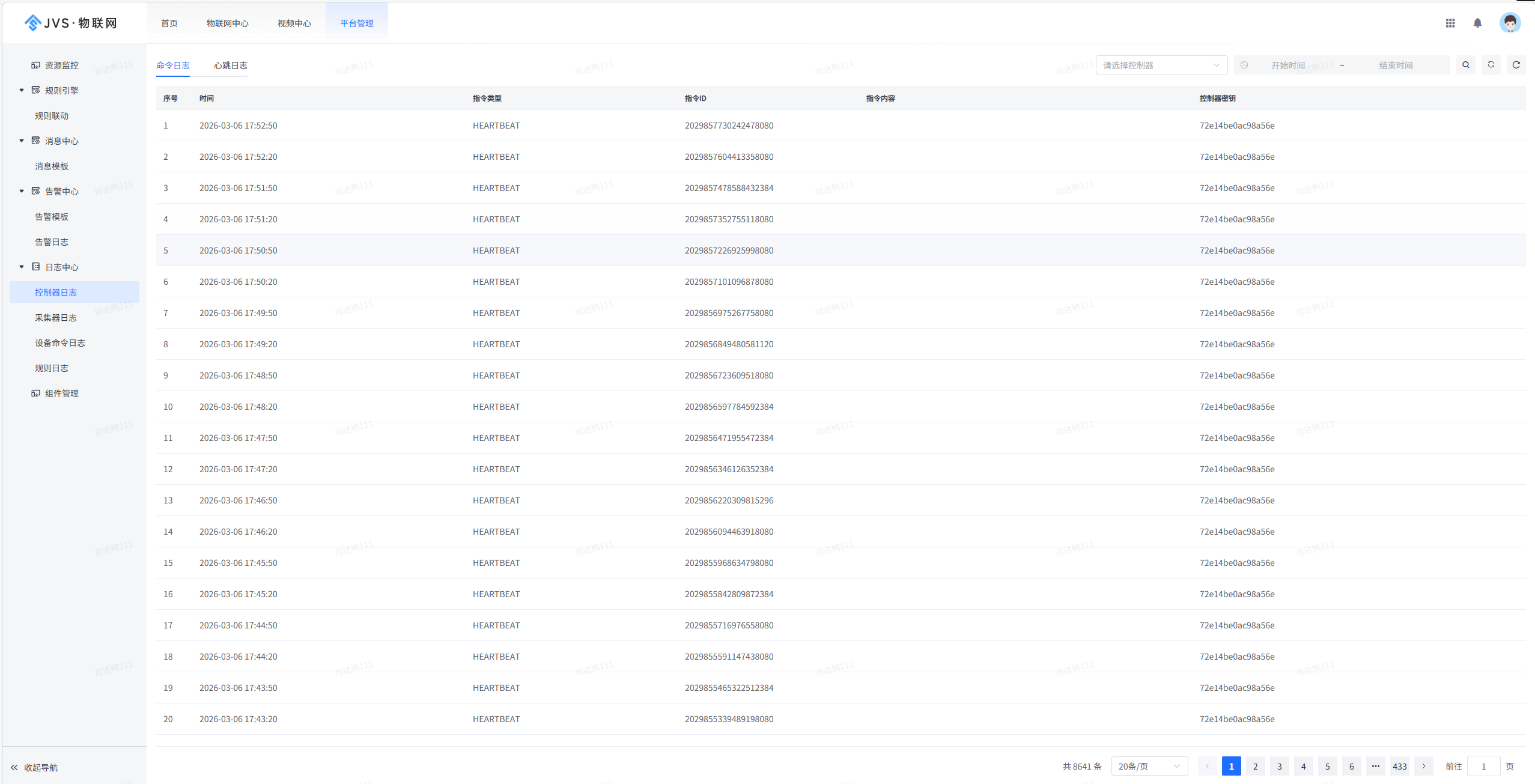

  • 日志中心结构化输出三类事件:

    • GATEWAY_HEARTBEAT_LOST(含网关ID、中断时长);

    • SUB_DEVICE_REBINDING(含子设备ID、绑定耗时、失败原因码);

    • CACHE_RECOVERY(含恢复数据条数、总字节数);

  • 告警联动:当某子设备last_report_time超阈值,自动关联其所属网关最近3条REBINDING日志生成工单。

五、结语:架构演进要匹配规模量变

设备从10台到200台,不是简单的数量增长,而是对系统可观测性、可维护性、可靠性的全面考验。本文所述三步方案无需更换硬件,仅通过平台模型重构、网关协议增强与边缘缓存策略落地,即可将'200台失联'降级为'单点定位'。技术选型上,推荐优先采用MQTT QoS1+遗嘱消息(Last Will)作为网关恢复自声明的基础信道,进一步降低状态同步延迟。

💡 一线工程师建议:在灰度发布阶段,务必开启DEBUG日志级别,重点观测binding_status状态机流转与last_report_time更新频率,这是验证身份独立建模是否生效的核心指标。
