修改GHRD工程
要在FPGA侧产生按键中断，首先需要在硬件设计中添加一个支持中断输出的PIO外设，并将其中断信号连接到HPS的FPGA中断输入口上。

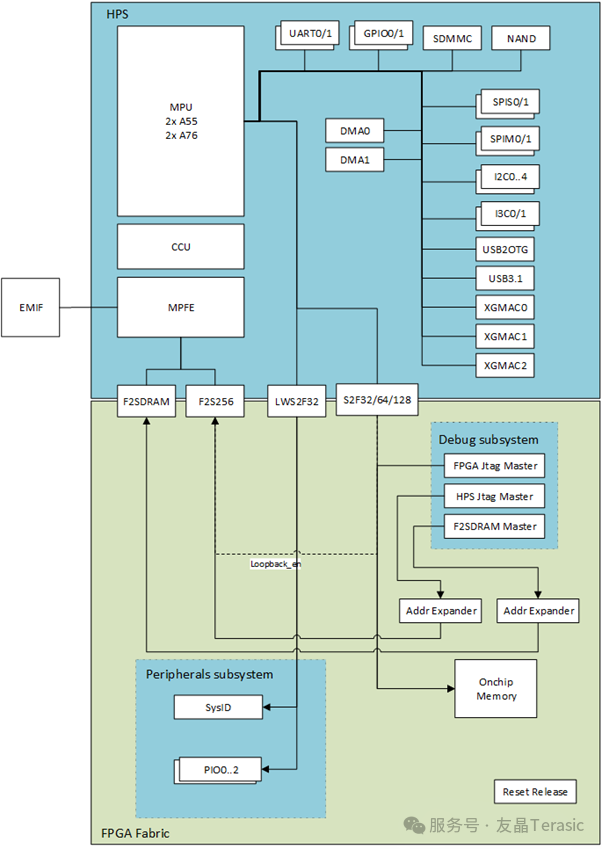

本教程基于DE25-Nano开发板的GHRD工程，其硬件设计框图可参考下图（截图来自GitHub - altera-opensource/ghrd-socfpga · GitHub）：
下面以Button产生中断为例进行PIO添加和配置说明，其实Button对应的PIO已经添加到GHRD当中，本教程中无需再次添加该PIO，本文只是把添加的过程再说明一遍，方便读者学习。
请根据您的开发环境参考教程如何在ubuntu系统上安装和卸载Quartus Prime Pro Edition 25.3 或者 最新版Quartus Prime Pro 25.1 的安装和使用演示（含Questa仿真） 安装好Quartus软件。
在Platform Designer中添加PIO
-
在Quartus Prime 25.1.1 中打开DE25-Nano的GHRD工程。
-
在Platform Designer中打开\Demonstration\SoC_FPGA\GHRD\peripheral_subsys\peripheral_subsys.qsys。
-

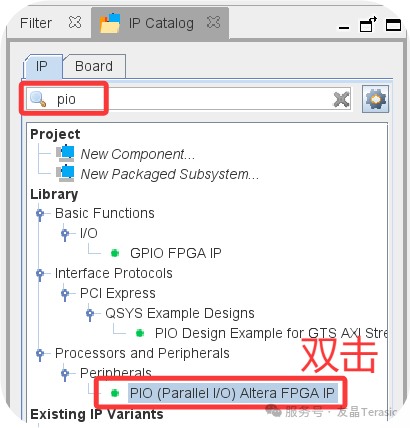

从IP Catalog搜索PIO（Parallel I/O） 核并双击它即可将该IP添加到系统。（本教程无需添加新的PIO，只需对现有的PIO组件进行配置上的修改。）

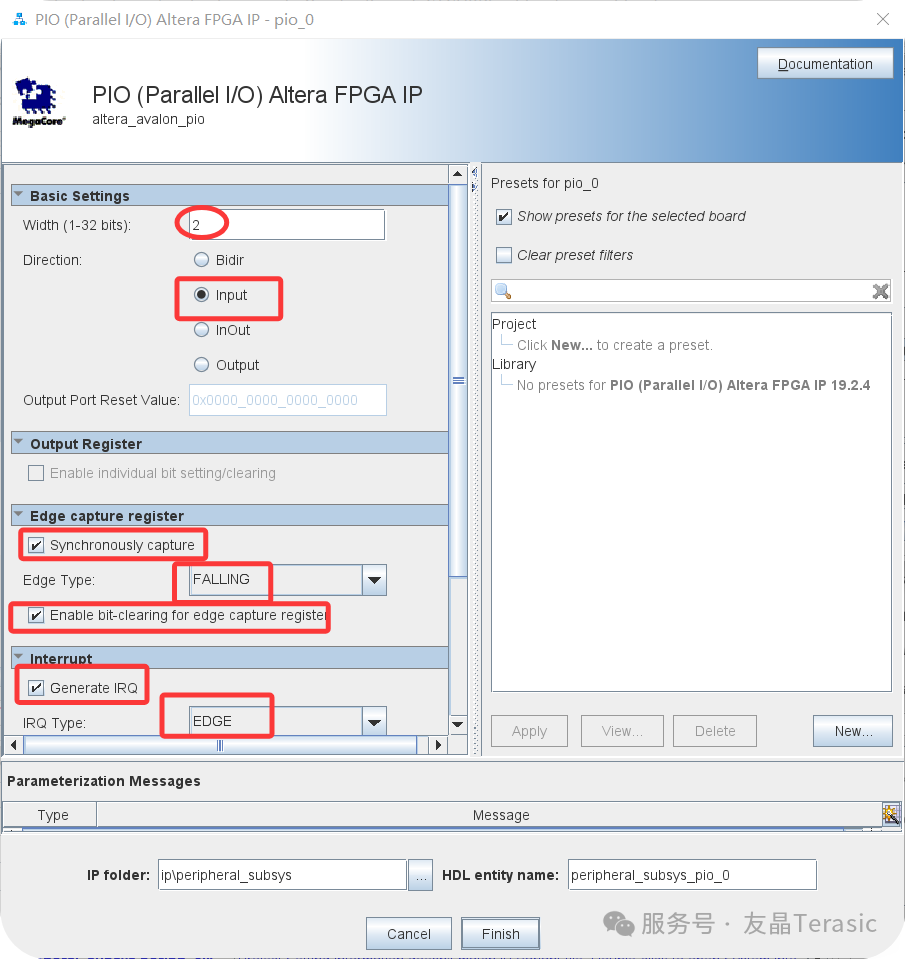

- 双击System View界面的button_pio组件修改PIO参数：
位宽：根据按键数量设置（DE25-Nano的FPGA端用户按键是2，所以这里位宽从4位修改为2位）
方向：保持Input（用于读取按键状态）设置
边沿捕获寄存器设置：保持选择FALLING，仅在信号下降沿时捕获。保持Enable bit-clearing设置，允许软件清除已捕获的边沿标志位。
中断：使能中断，保持触发类型 EDGE。
-

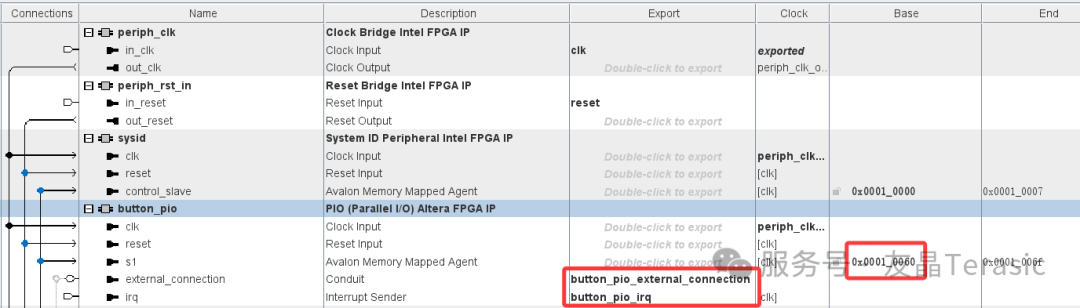

系统互联：保持button-pio的时钟、复位信号连接到系统的时钟和复位模块上，以及保持其slave端口继续连接到Avalon Memory Mapped Pipeline Bridge IP上。
-
端口导出：保持button-pio的external-connection端口和irq端口的导出设置。
-
分配地址：继续保留0x00010060的地址分配。

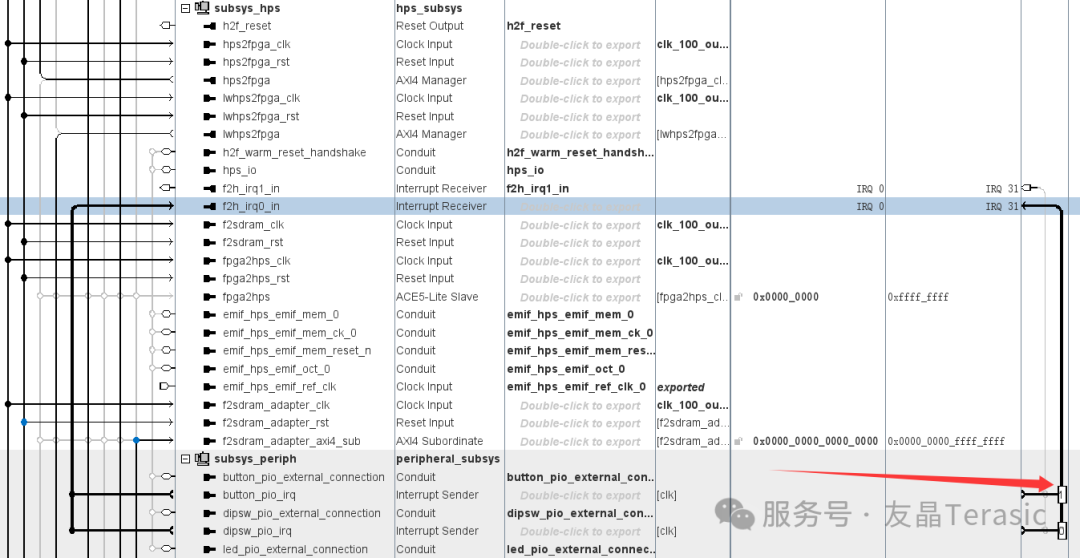

- 连接中断信号：保持将PIO的 irq 输出端口连接到HPS组件的f2h_irq0_in 接口上。
可以看到这里按键的中断对应FPGA中断线编号1，FPGA 中断在HPS中的系统中断编号偏移为 17，所以按键对应系统中断编号为18。
生成硬件描述文件
- 完成Platform Designer配置后，点击 Generate HDL 生成系统。

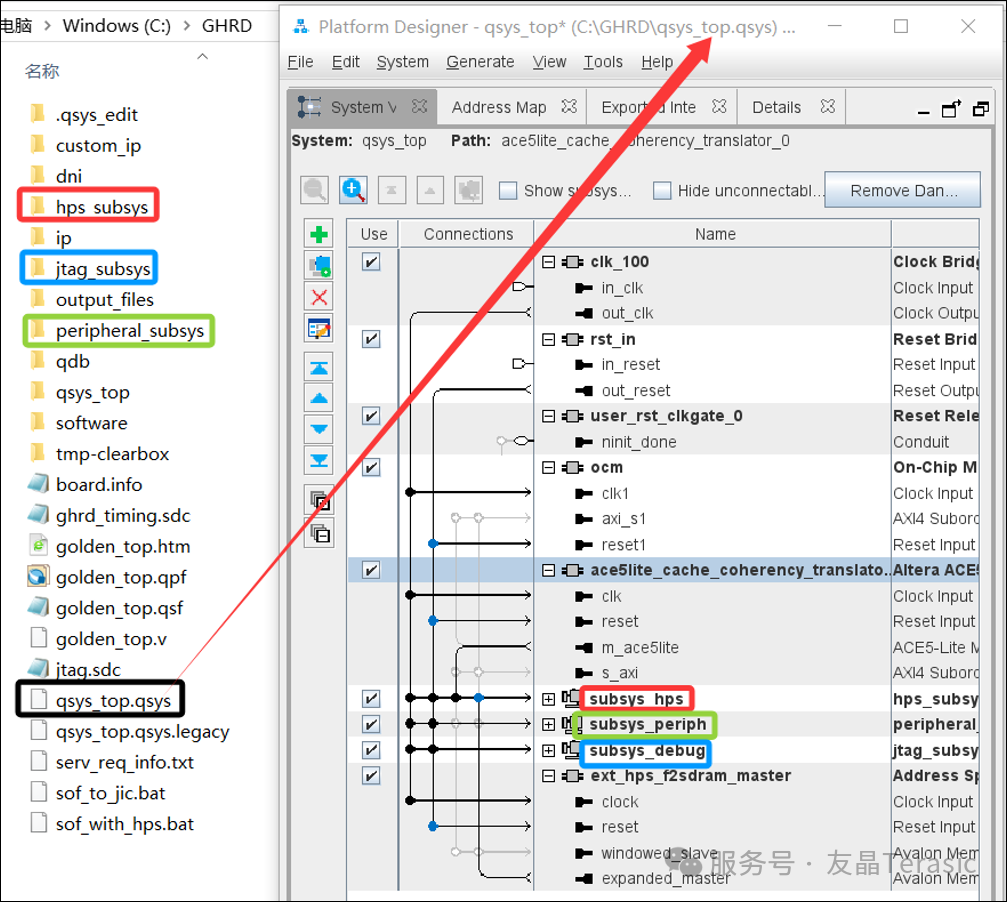

qsys_top.qsys包含三个子系统：jtag_subsys、hps_subsys、peripheral_subsys。因为修改过\Demonstration\SoC_FPGA\GHRD\peripheral_subsys\peripheral_subsys.qsys，所以既要对peripheral_subsys.qsys重新生成系统，还要对\Demonstration\SoC_FPGA\GHRD\qsys_top.qsys重新生成系统。
- 对GHRD工程进行全编译，生成golden_top .sof 配置文件。然后按照连接
【教程】Agilex 5 SoC 的两种启动模式的开发演示（一）（FPGA Configuration First） 将FPGA配置文件固化到QSPI FLASH里面去。
在后续的设备树和驱动开发中，需要用到以下信息：
PIO基地址：0x20010060
PIO地址空间大小：例如 0x10（16字节）
中断号：在Platform Designer中HPS分配的SPI编号为18
PIO数据位宽：2
