华为oceanstor5310存储单机设备配置

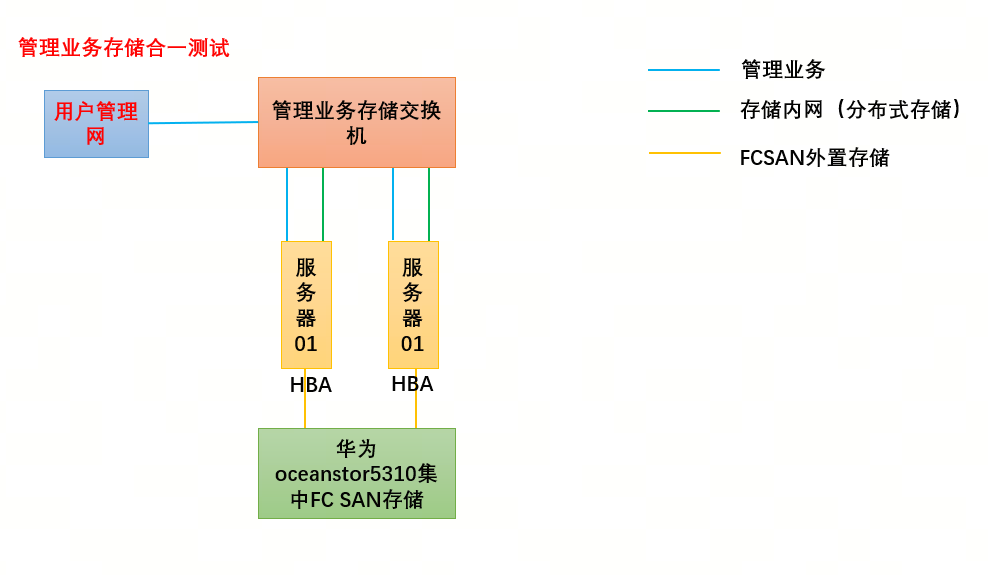

一 组网说明

2台服务器做集群(这里先不进行存储切换,所以2台服务器集群先不需要仲裁服务器),管理业务网合一,FC SAN存储通过服务器单独的HBA卡对接,这里为了省事,我们没有使用FC交换机,由服务器HBA卡直接和FC SAN存储FC存储网卡对接。

注意:主机和lun映射只能一一映射;如果想要主机和lun多对多映射(比如主机1和主机2都映射lun1和lun2),可以使用lun组和主机组映射

二 华为存储配置

1.华为存储带外管理口登录,打开浏览器https://192.168.128.102:8088/,输入用户名密码admin/Admin@storage1

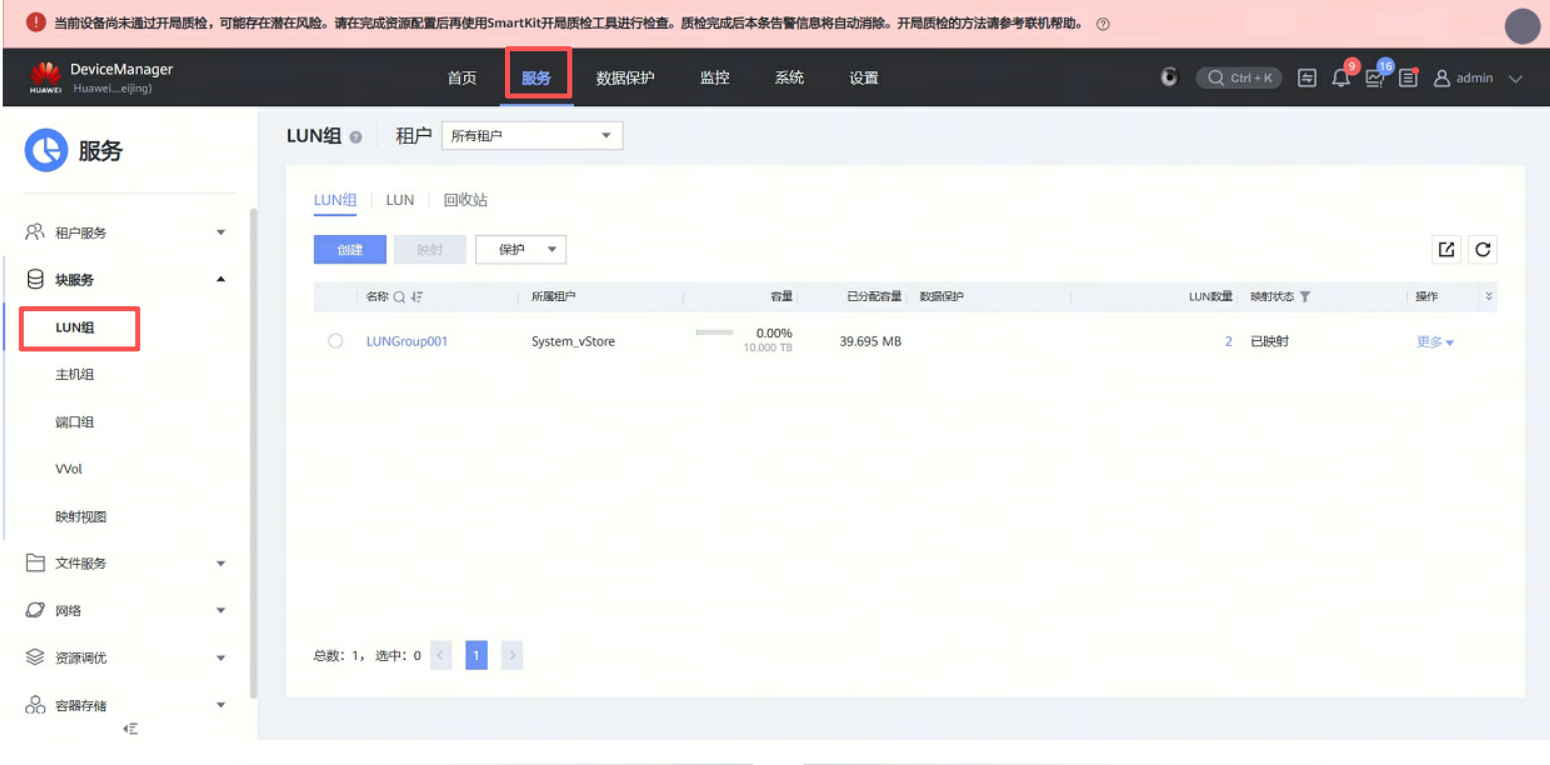

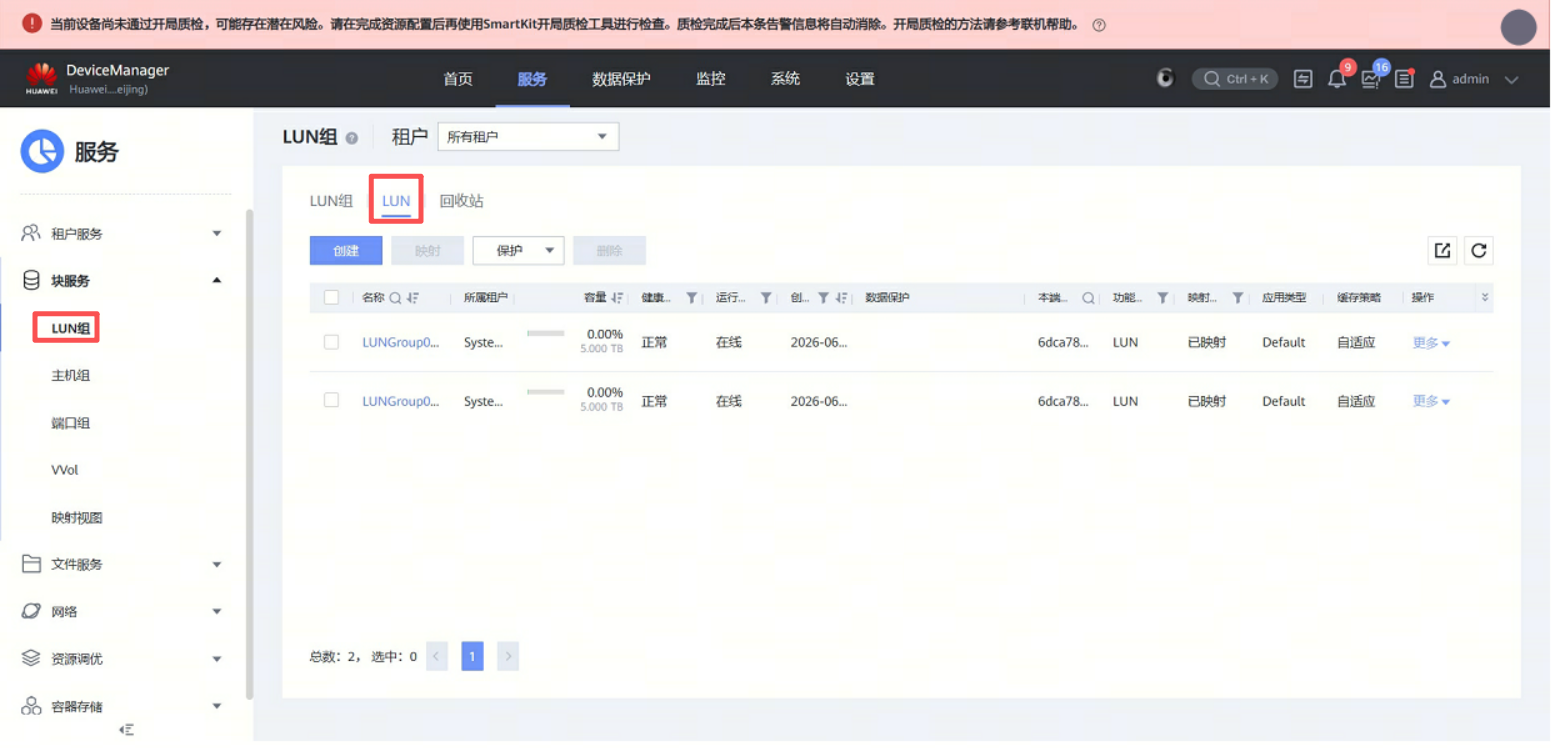

2.配置LUN组

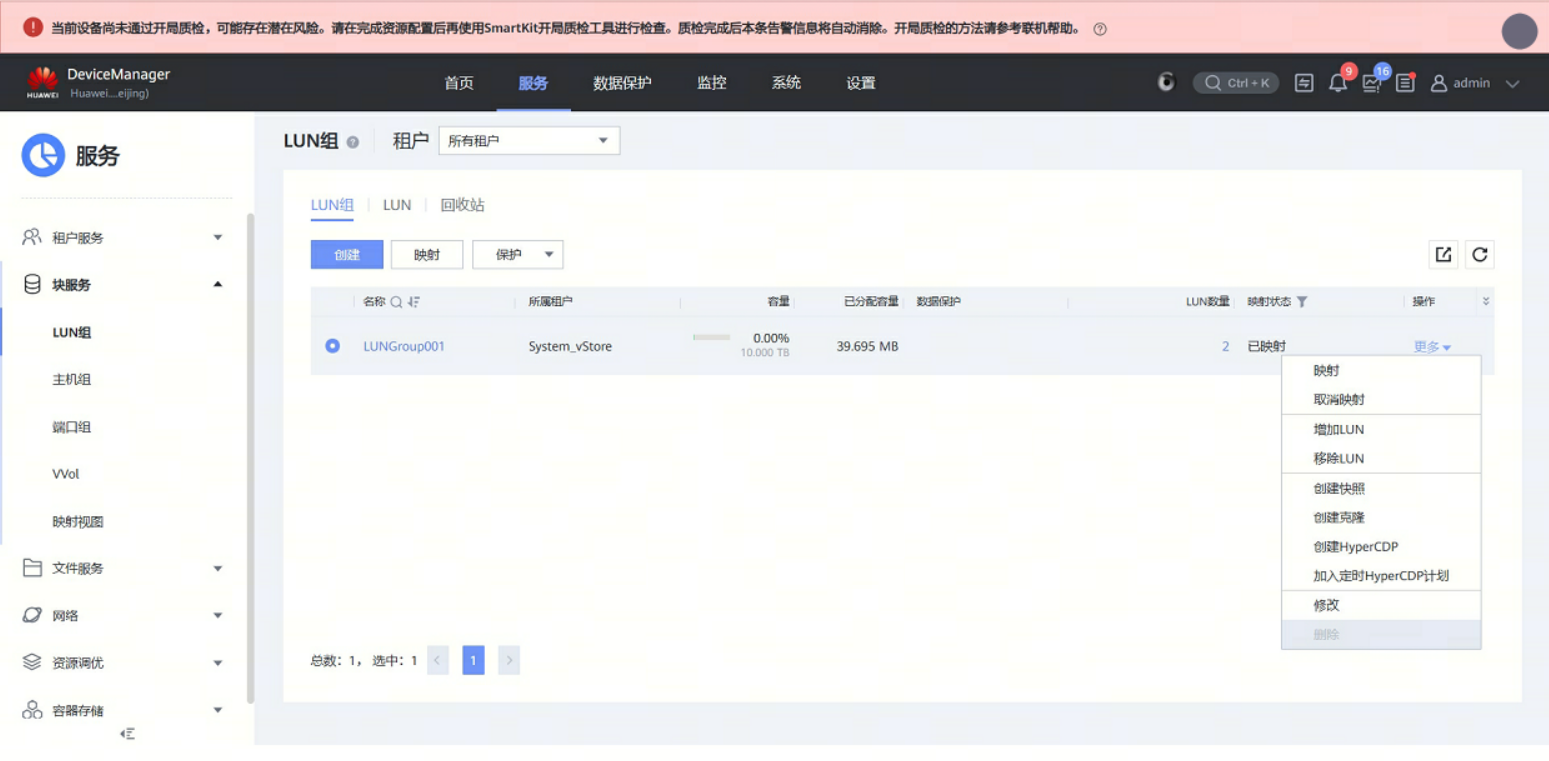

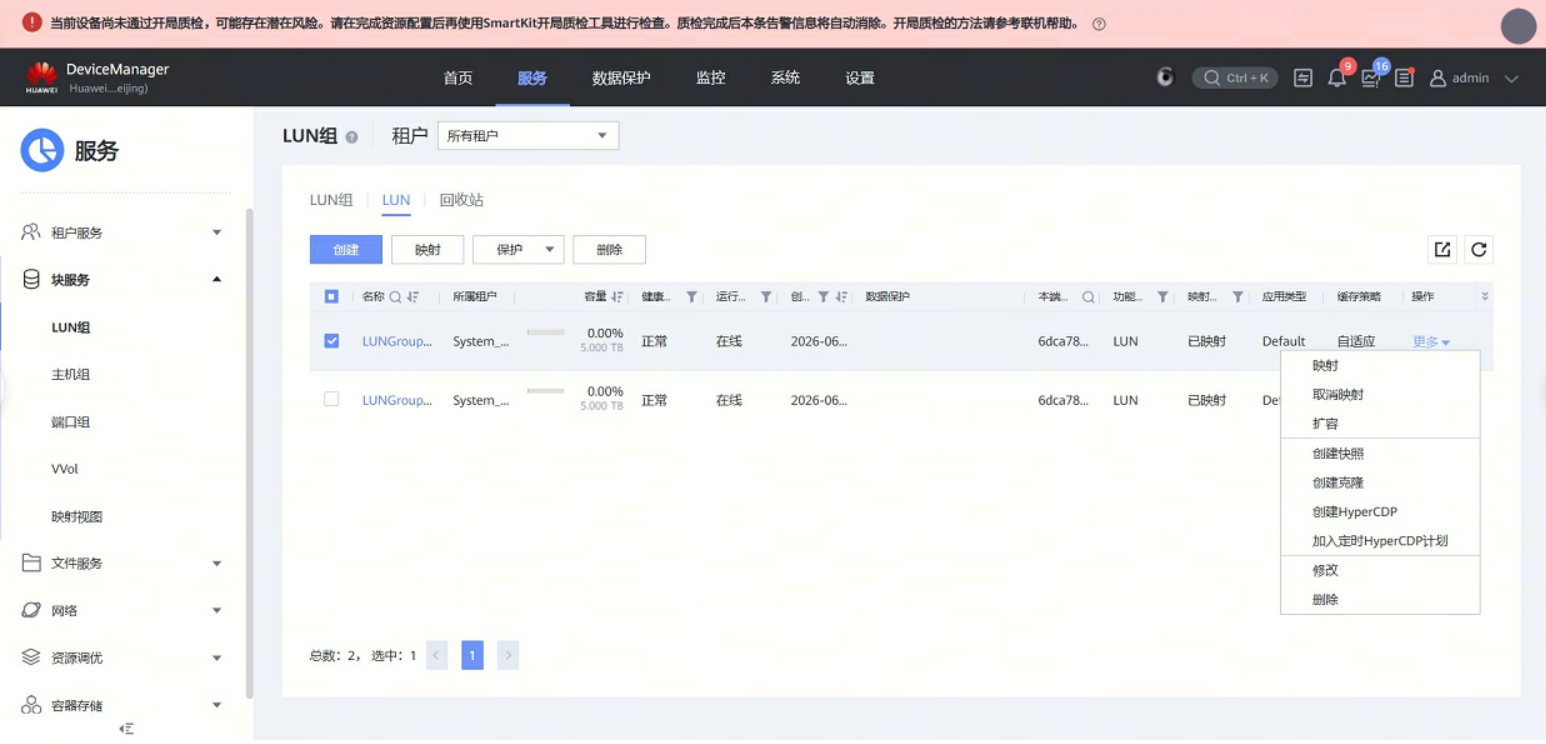

3.LUN组下LUN配置

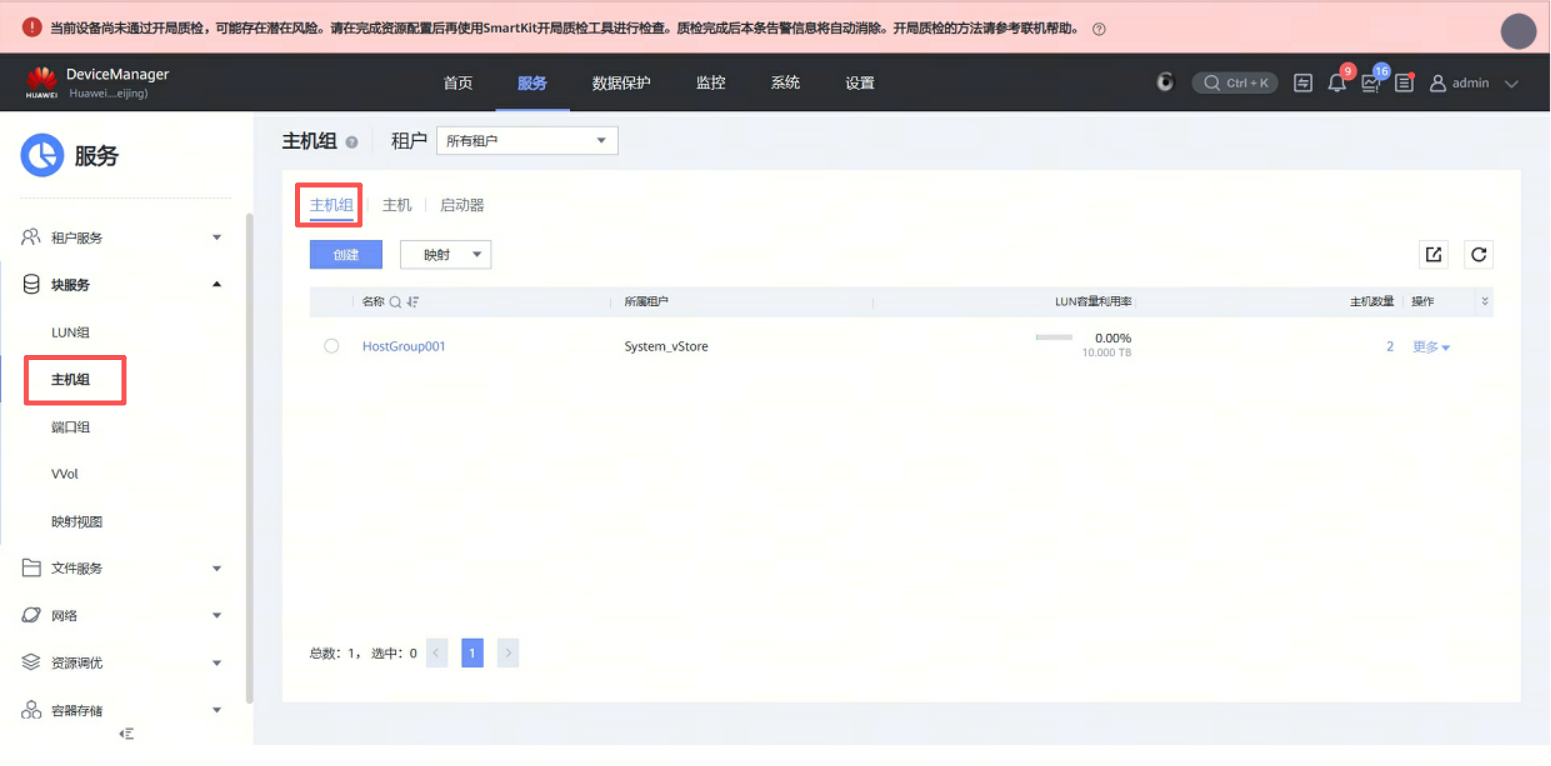

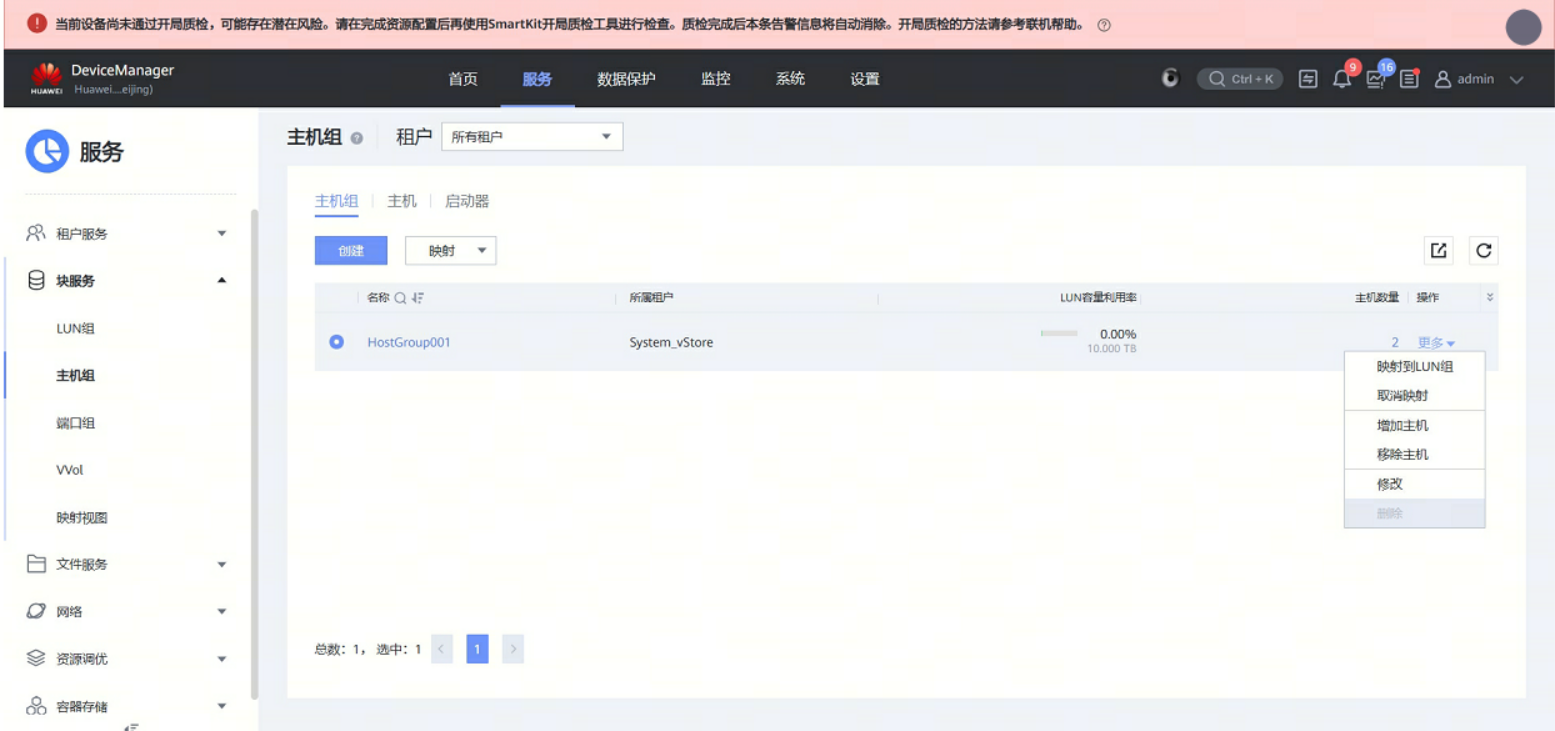

4.主机组配置

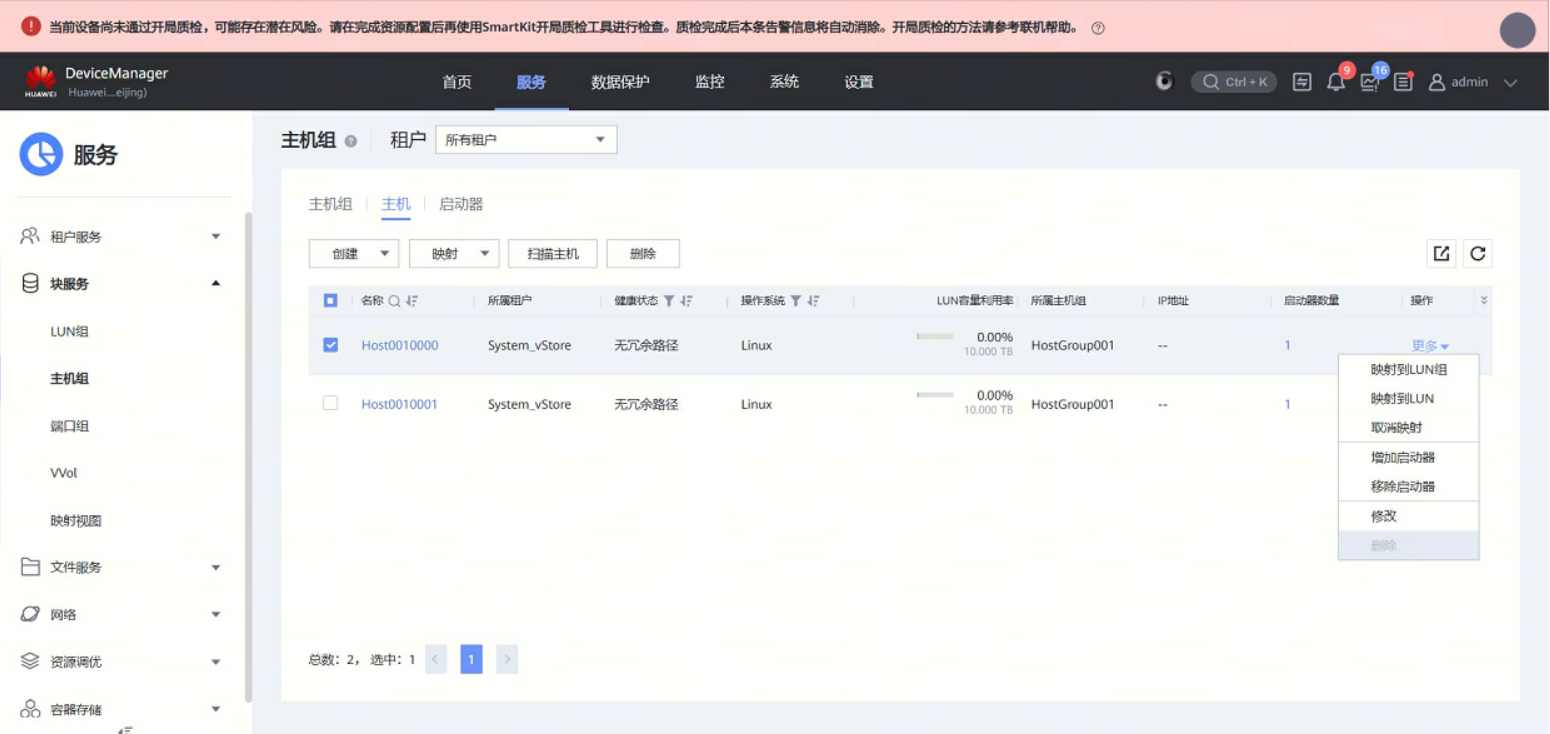

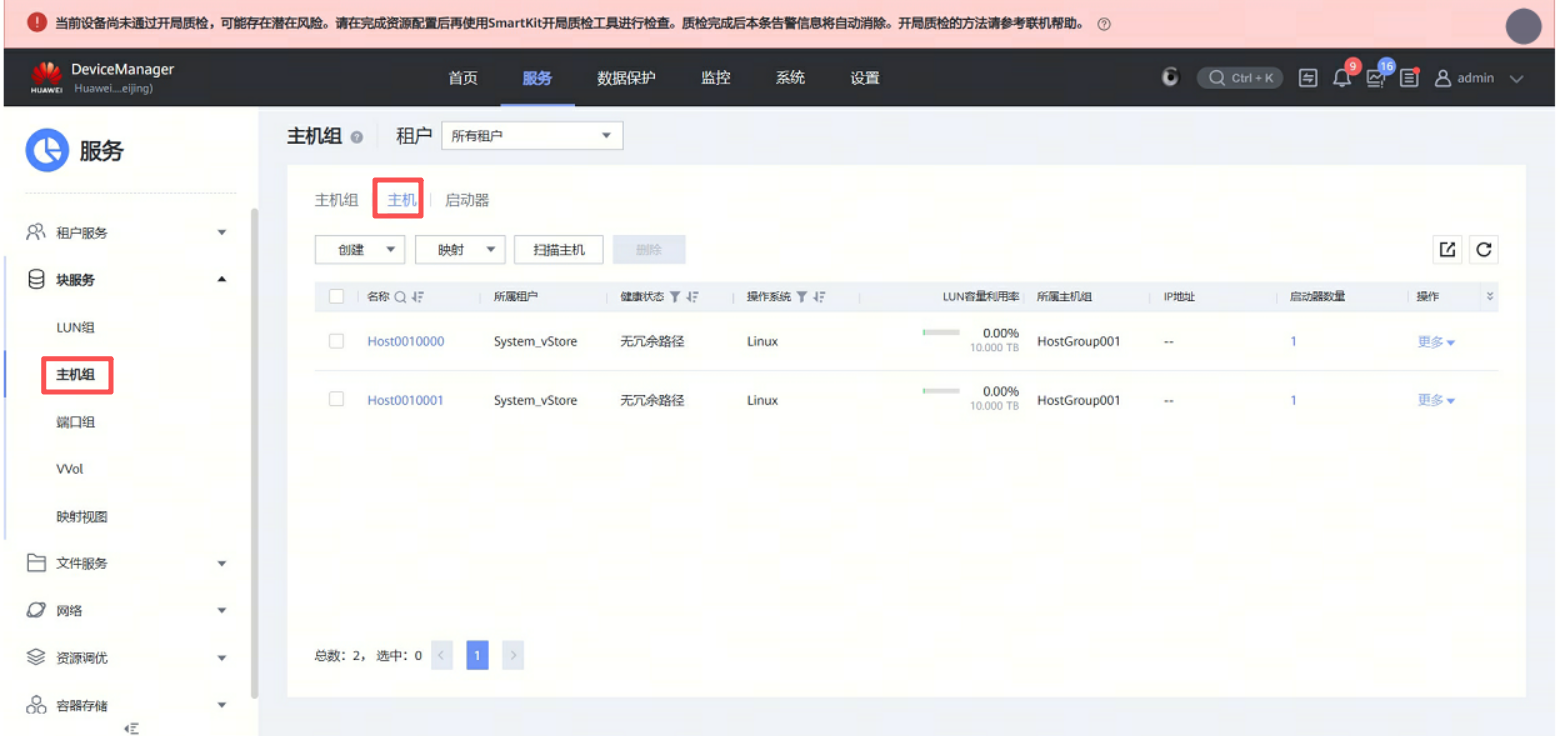

5.主机组下主机配置

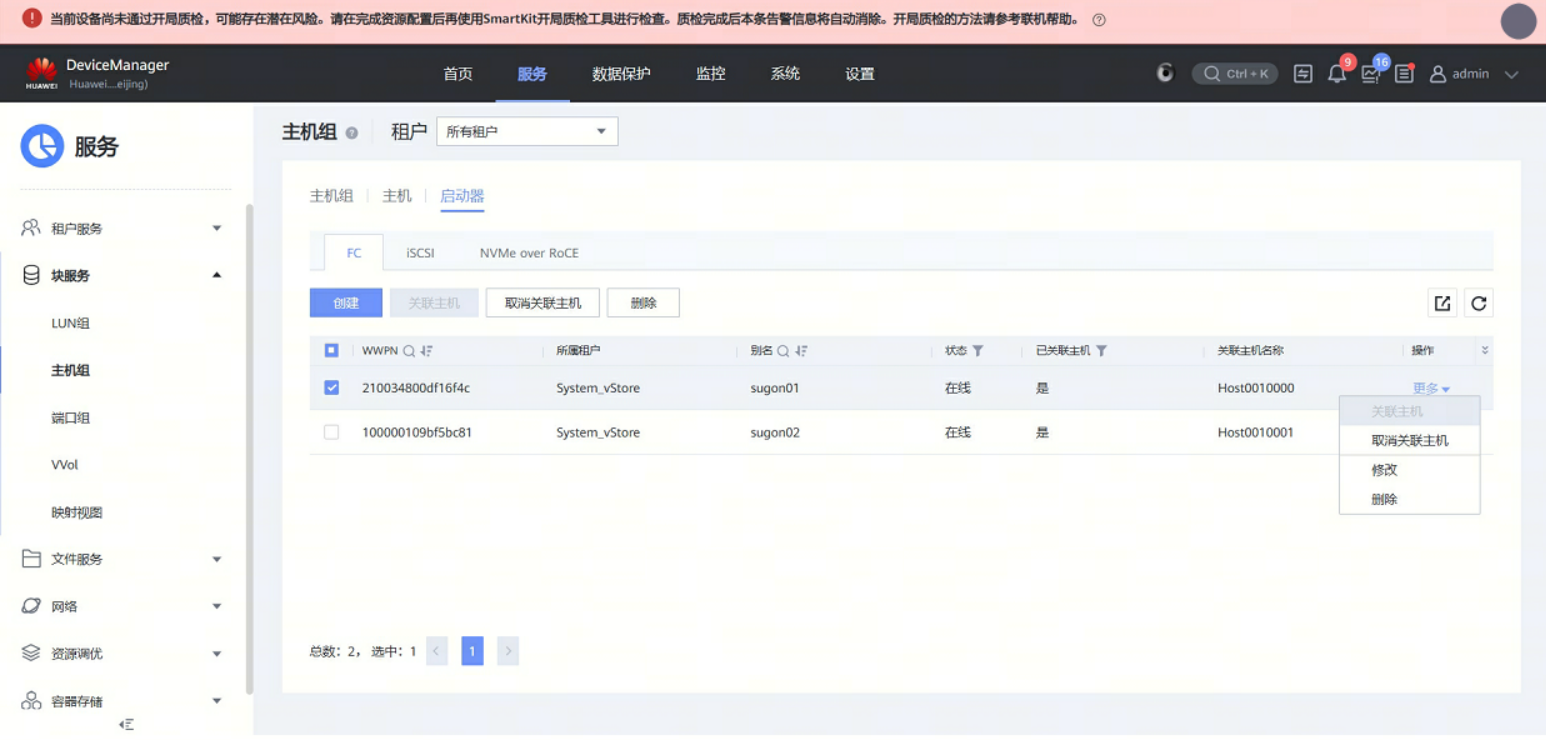

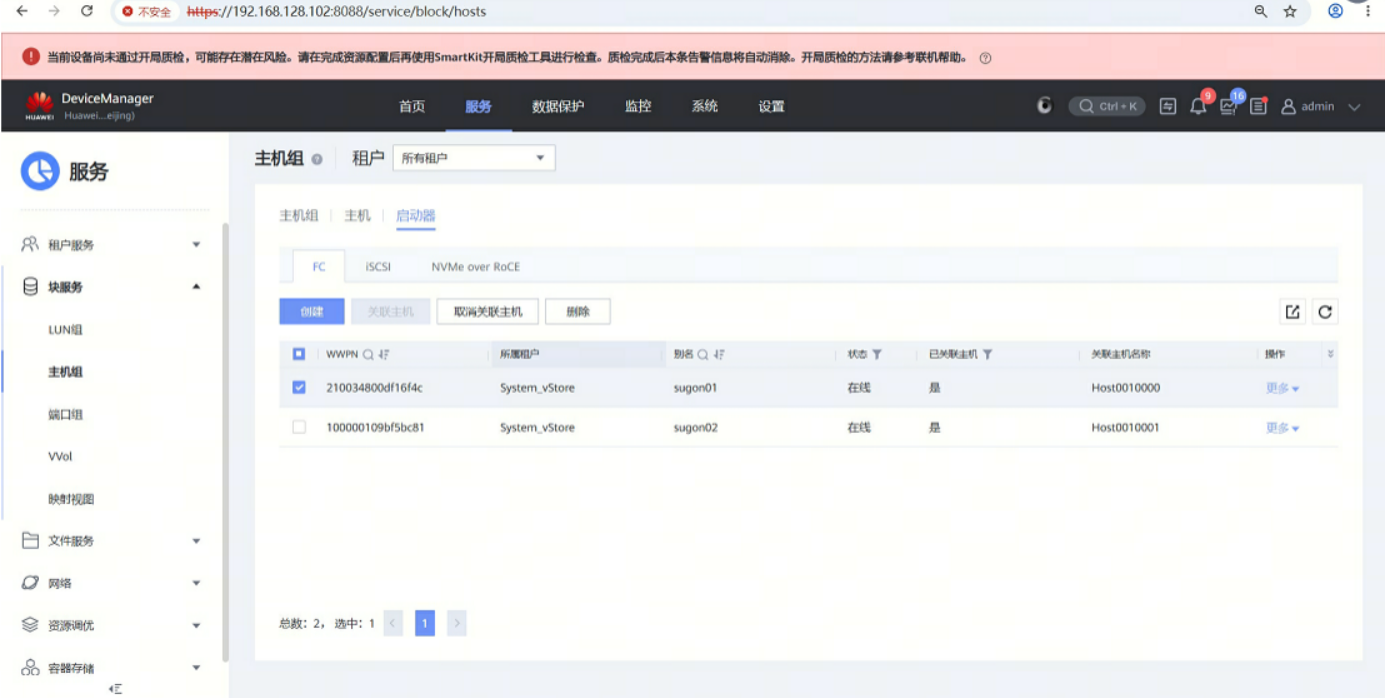

6.启动器关联主机(不关联主机,服务器侧无法发扫描到存储盘)并且查看服务器主机FC WWPN
