SG-Fiber_Switch系列光电交换机
（产品手册 v1.0）
|-----------------------|---------|
| 型号 | 说明 |
| SG-Fiber_Switch-1F-1E | 1光1电交换机 |
| SG-Fiber_Switch-1F-2E | 1光2电交换机 |
| SG-Fiber_Switch-1F-4E | 1光4电交换机 |
| SG-Fiber_Switch-2F-1E | 2光1电交换机 |
| SG-Fiber_Switch-2F-2E | 2光2电交换机 |
| SG-Fiber_Switch-2F-4E | 2光4电交换机 |
- 功能 概述
1.1设备简介
本文档是Fiber_Switch系列产品说明书，包含1光1电、1光2电、1光4电、2光1电、2光2电、2光4电等6款产品。
本系列光电交换机实现光电信号转换，依托光纤延长传输距离，具备强抗干扰特性，完成多端口数据转发，适配工业混合网络组网。
1.2设备特性
支持4个10/100M自适应RJ45网口，端口支持自动翻转（Auto MDI/MDI-X）
支持2个百兆单模/多模（单纤/双纤）光口
所有端口均具备全线速转发功能，保证无阻塞报文转发
支持全双工和半双工自动协商方式
符合IEEE802.3/802.3U/802.3x存储转发方式
支持-35~75°C温度范围全负载工作
高强度金属外壳，IP40防护等级，支持卡扣式安装
1.2 硬件参数
|------|--------------------------------------------------------------------------|
| 硬件参数 | 参数说明 |
| 电源 | 9-36V(典型值24V/120mA)，电源区分正负极，带过压、过流保护 |
| 工作温度 | -35~75℃ |
| 工作湿度 | 5%~95%无冷凝 |
| 百兆网口 | 接口：RJ45 速率：10/100M自适应 模式：MDI/MDIX 自侦测 |
| 百兆光口 | 接口：默认SC（单纤/双纤、单模/多模可选） 速率：100Base-FX、155Mbps 距离：单模最远传输20-40KM，多模最远传输550M |
1.3 Fiber_Switch 系列选型表
|-----------------------|---------|-----|-----|--------------------|
| Fiber_Switch系列选型表 |||||
| 产品型号 | 类型 | 光口数 | 电口数 | 光口类型 |
| SG-Fiber_Switch-1F-1E | 1光1电交换机 | 1 | 1 | SC/FC/ST (单模/多模可选) |
| SG-Fiber_Switch-1F-2E | 1光2电交换机 | 1 | 2 | SC/FC/ST (单模/多模可选) |
| SG-Fiber_Switch-1F-4E | 1光4电交换机 | 1 | 4 | SC/FC/ST (单模/多模可选) |
| SG-Fiber_Switch-2F-1E | 2光1电交换机 | 2 | 1 | SC/FC/ST (单模/多模可选) |
| SG-Fiber_Switch-2F-2E | 2光2电交换机 | 2 | 2 | SC/FC/ST (单模/多模可选) |
| SG-Fiber_Switch-2F-4E | 2光4电交换机 | 2 | 4 | SC/FC/ST (单模/多模可选) |
二 、 硬件说明
2.1 电源接口

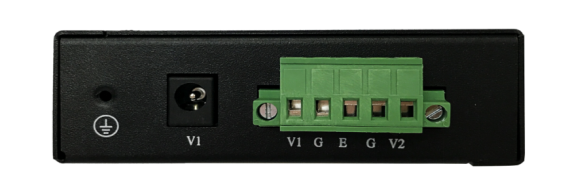

本模块电源接口如下图所示，支持压线端子接法和圆头电源接法，支持双电源冗余供电，支持 9-36V 输入：
|---------|---------------------------|
| 接口符号 | 参数说明 |
| 圆头V1 | 接圆头电源 9-36V（和端子 V1 不能同时接） |
| 端子V1/V2 | 接直流 9-36V 正 |
| G | 接直流 9-36V 负 |
| PE | 接大地 |
2.2 指示灯定义

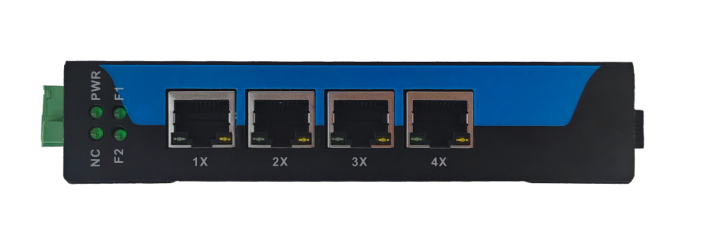

本模块指示灯如下图所示：
|------|---------------------|
| 指示灯 | 指示灯说明 |
| PWR | 电源指示灯，常亮说明电源正常 |
| F1 | F1闪烁表示光纤连通连接且有数据交互 |
| F2 | F2闪烁表示光纤连通连接且有数据交互 |
| NC | 保留无用 |
| 网络绿灯 | 绿色指示灯闪烁说明网络连接且有数据交互 |

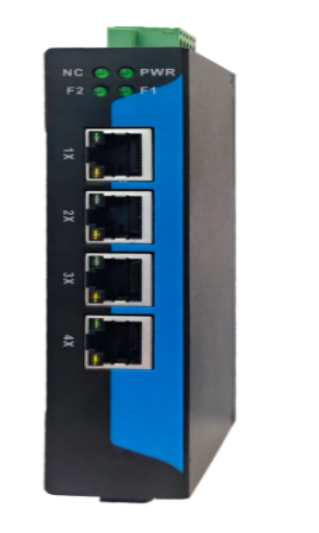

2.3 网口
2.4 光口
|------|-----------------------------------------------------|

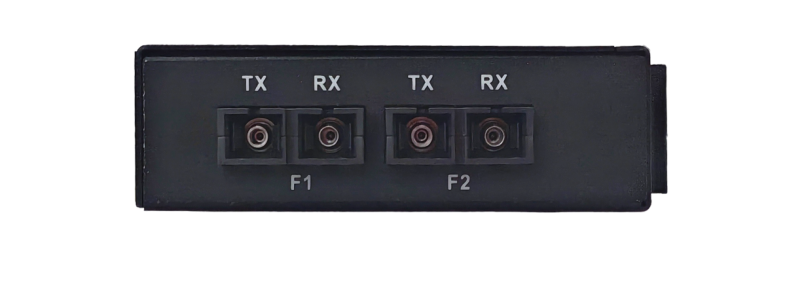

| 光纤接口 | 参数说明 |
| F1 | 单纤：设备F1接入另外一个设备的F2 双纤：设备F1接下个设备F1或者F2 (TX接RX，RX接TX) |
| F2 | 单纤：设备F2接入另外一个设备的F1 双纤：设备F2接下个设备F1或者F2 (TX接RX，RX接TX) |

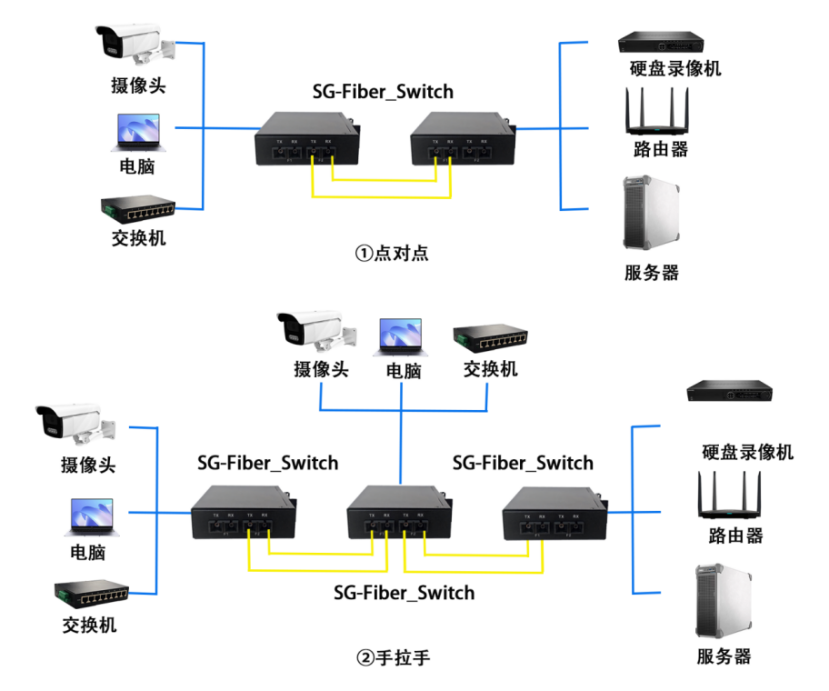

三、应用场景

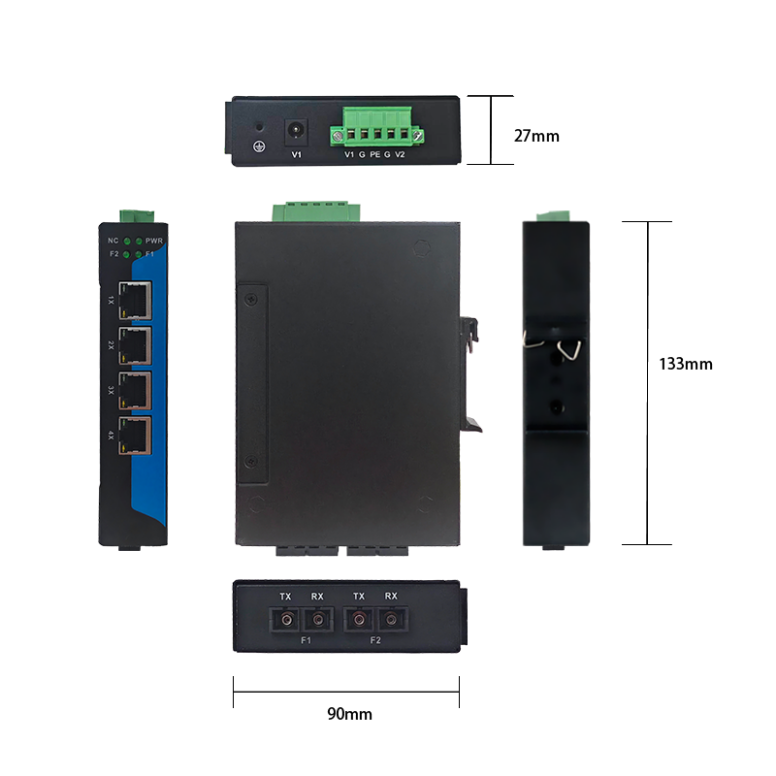

产品尺寸
本模块尺寸如下图所示。
