动态翼型的边界层转捩研究是空气动力学领域的重要课题。风力机叶片、直升机旋翼等部件在工作过程中始终处于非定常运动状态，其表面气流的转捩特性直接关系到气动效率和安全性。
西安交通大学和西北工业大学的研究团队在NACA0012翼型俯仰振荡实验中，采用Kulite XCQ-093动态压力传感器，结合可变滑窗技术、小波分析和POD分解等方法，对转捩过程的时域和时频域特征进行了系统研究。
NACA0012翼型俯仰振荡实验
一、为什么选择Kulite传感器？
该实验在西北工业大学NF-3风洞中进行，翼型弦长700毫米，以平均攻角5度、振幅15度做正弦俯仰振荡。实验雷诺数为150万，自由流速度31.7米/秒。研究需要捕捉转捩区域高达数千赫兹的压力脉动信号，同时对传感器的尺寸和安装方式提出了严格限制。

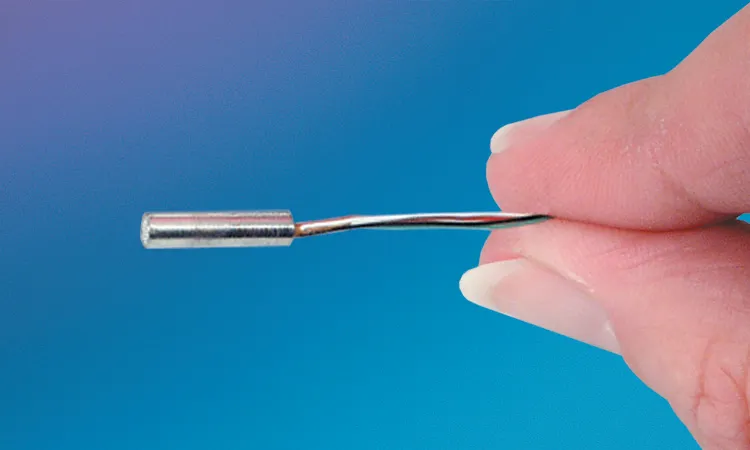

Kulite XCQ-093 传感器
Kulite XCQ-093传感器凭借以下优势成为实验的优选方案：
01 小尺寸
传感器直径仅为2.4毫米，可嵌入翼型表面安装，对流场干扰极小，不影响翼型表面气流的自然发展
02 高频响应能力
固有频率约300kHz，远高于实验中关注的2000~7000Hz特征频带，能够完整记录转捩过程中的高频脉动信息
03 宽量程选择
供多种量程选项（0.35~70 Bar），研究人员可根据不同弦向位置的压力范围灵活选型。前缘附近选用5.0 psi量程，足以承受动态失速产生的强吸力
二、安装与数据采集
沿翼型模型中部弦向（z/l=0.50）共布置32个Kulite XCQ-093传感器，其中上表面16个、下表面14个、前缘和后缘各1个。
安装示意图
传感器安装于翼型表面的压力测点孔内，采用齐平安装方式以确保压力敏感面与翼型表面平齐，最大限度减小对流动的干扰。

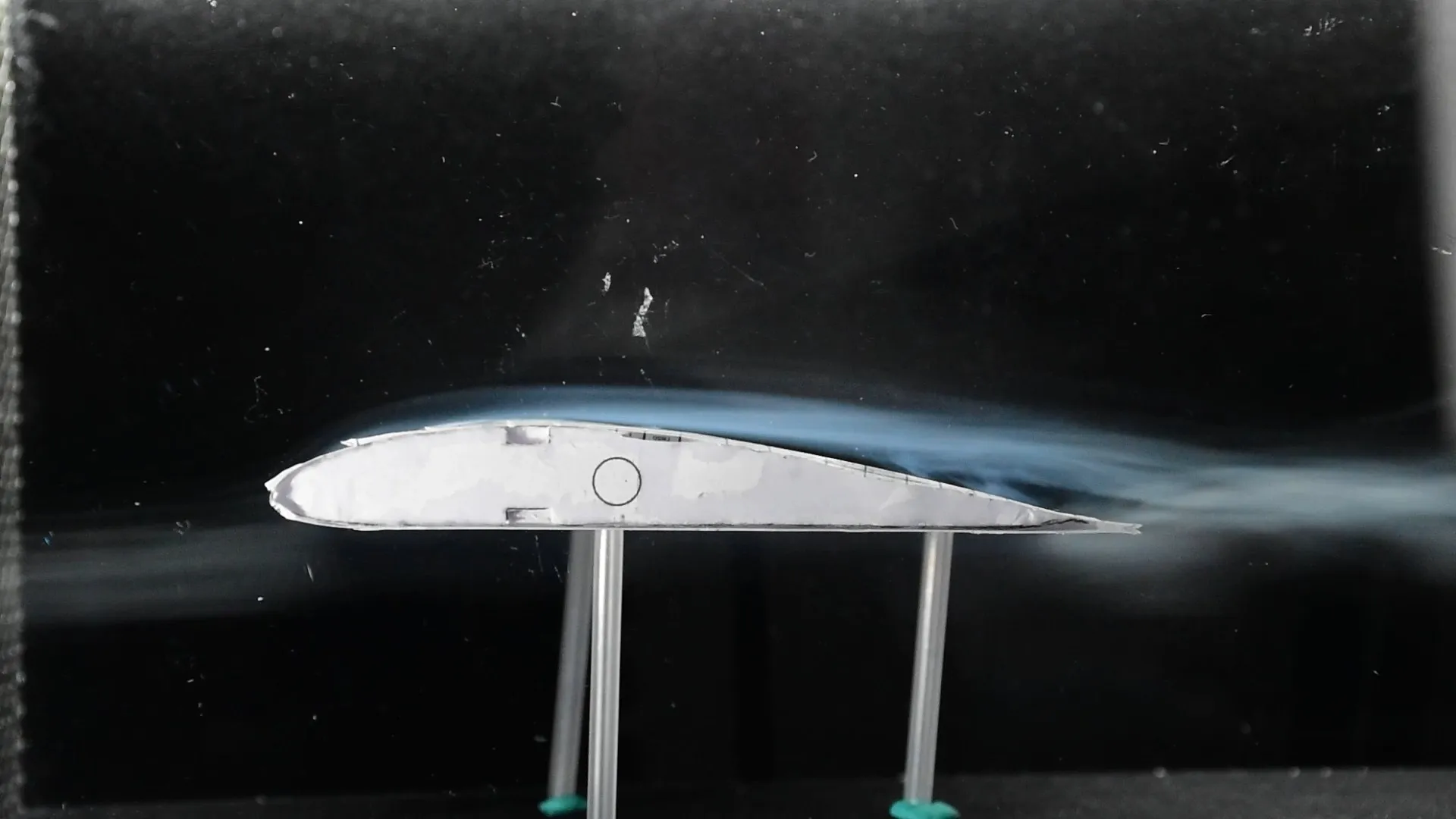

模拟安装场景
研究团队通过对比相邻测点脉动压力RMS值的变化来精确定位转捩位置。实验中使用的数据采集系统，采样频率为20 kHz，足以解析转捩过程中的高频脉动特征。

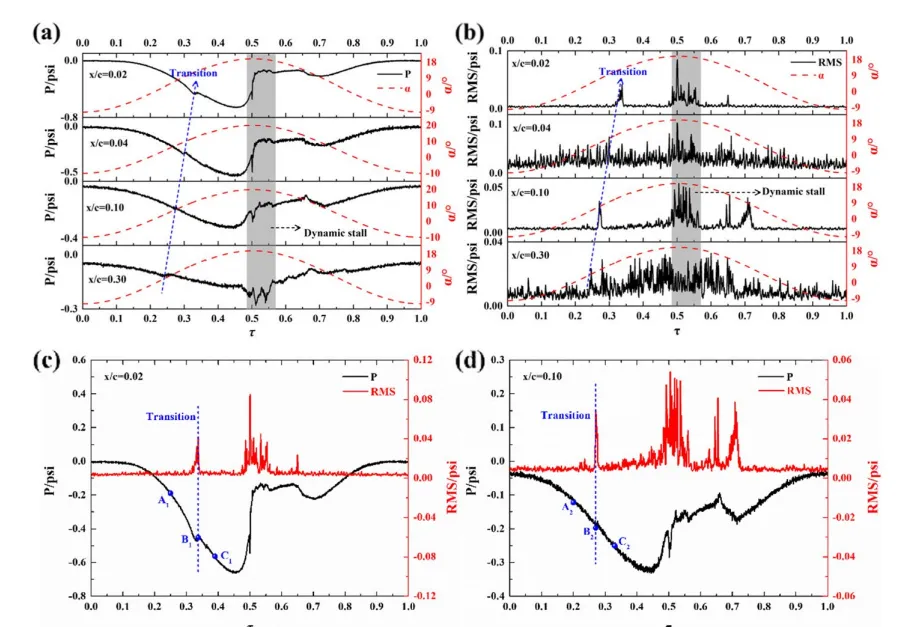

典型位置的波动压力和RMS值
三、数据揭示的转捩特征
基于Kulite传感器采集的压力信号，研究团队获得了以下主要发现：
·时域特征
在上行程附着流区域，传感器捕捉到转捩对应的RMS峰值，峰值位置与压力拐点精确对应；在下行程中，再层流化峰值同样可被识别，且与上行程转捩峰值存在明显不对称性，反映出流动滞后效应。在动态失速区域，传感器记录到了前缘涡引起的强烈吸力和压力脉动。

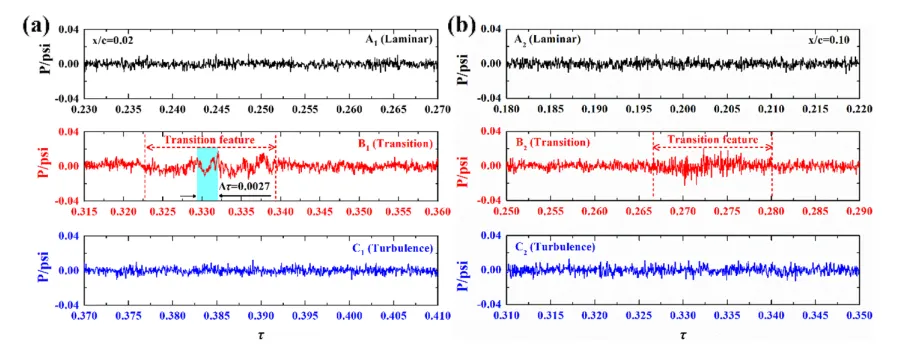

典型位置的压力波形
·统计特性
层流和湍流区域的壁面压力基本符合高斯分布，而转捩区域压力信号的高阶矩显著偏离高斯分布。在x/c=0.02位置，低频不稳定性导致数据偏离正态分布；在x/c=0.10位置，高频突增特征使得峰度值明显增大。

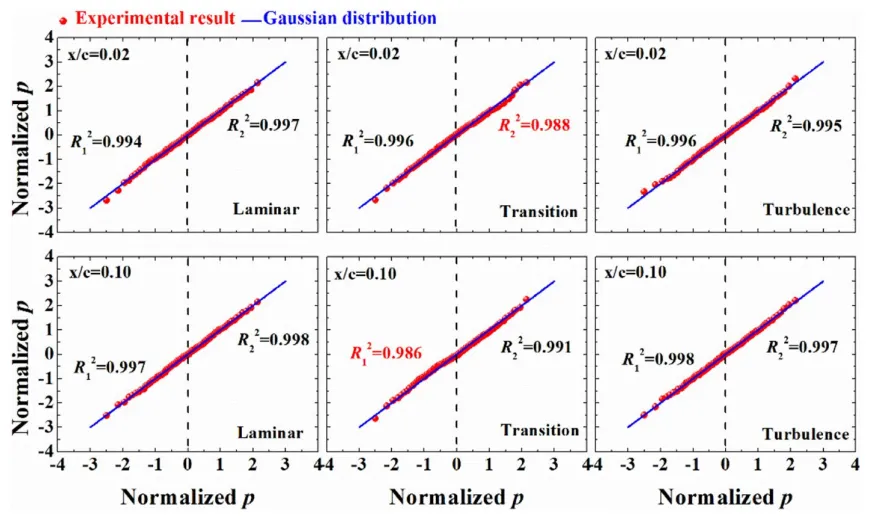

典型位置的正态概率图
·时频域特征
小波变换结果显示，x/c=0.10位置的转捩特征频率集中在2000至7000赫兹，呈现宽带特性；x/c=0.02位置的特征频率降至500至2500赫兹，频带收窄。通过POD模态分解，第一模态占比超过99.6%，反映翼型正弦运动引起的整体压力变化；高阶模态则揭示了转捩过程中的波包结构和振荡特征。重构高阶模态后进行小波分析，可有效滤除低频干扰，突出转捩的高频特征。

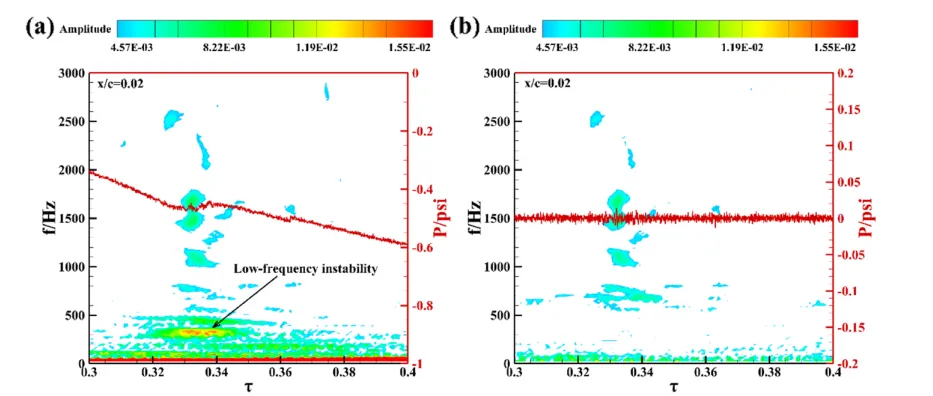

在x/c=0.02处的时间频率分析
Kulite XCQ-093传感器的出色性能，使其成为动态翼型转捩测量的理想选择。这类应用对高频响应、小尺寸和宽量程均有严格要求，而Kulite压阻式动态压力传感器恰好满足了这些需求，提供了一套成熟可靠的测量方案。
作为Kulite在中国地区的重要合作伙伴，邦盟可提供XCQ-093系列在内的全系列Kulite压力传感器，以及从售前咨询、传感器选型、安装方案设计到售后维修、标定及培训的一站式技术支持服务。
除了传感器产品，邦盟还可配套提供Gensors DAM便携式数据采集系统，该系统采用堆叠式模块化设计，内置操作系统，支持多物理量同步测量，能够完整覆盖转捩过程中2000~7000Hz的高频特征信号。从传感器到数据采集，邦盟可为风洞测试中的壁面脉动压力测量提供全链路解决方案。
