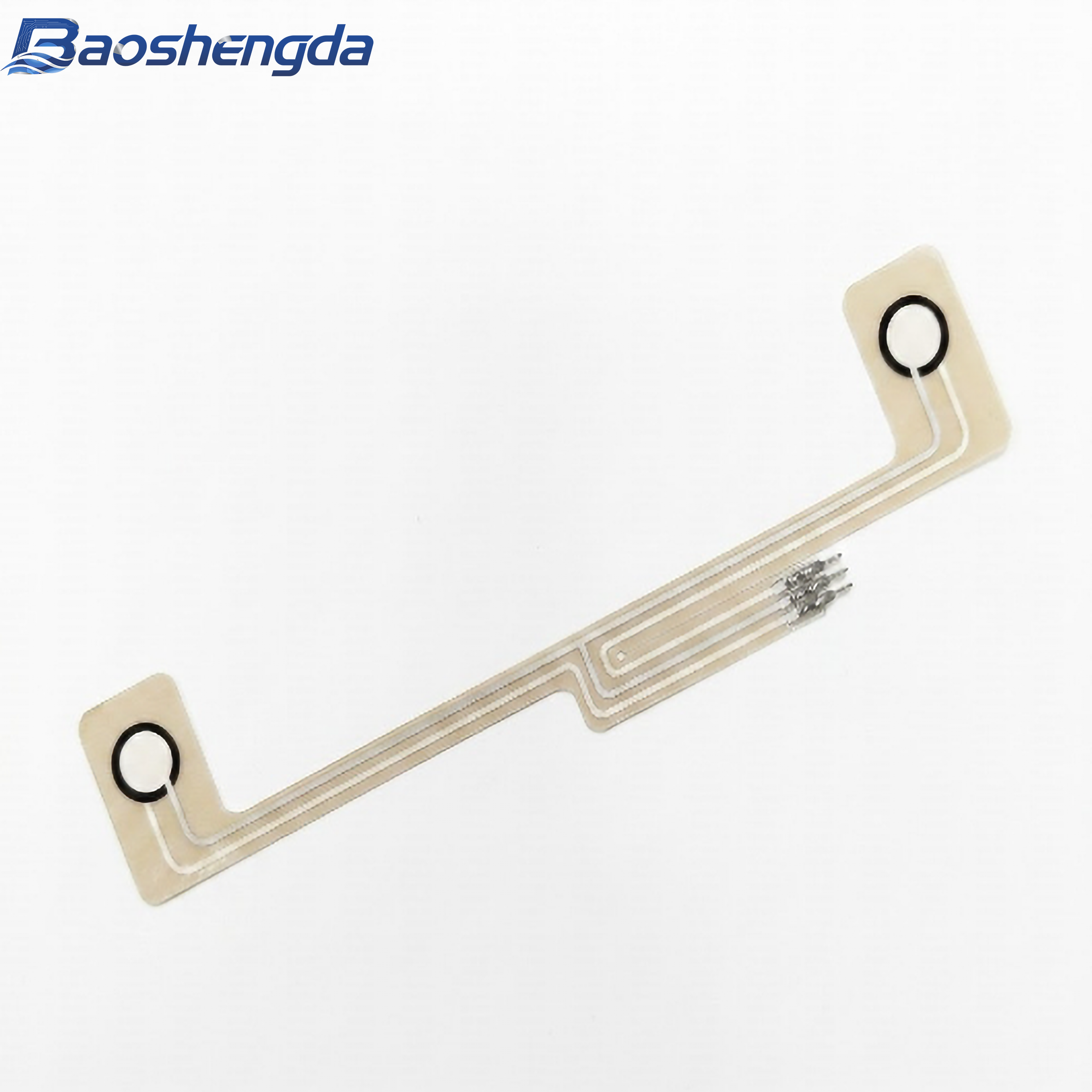

FSR压力传感器的核心工作原理是基于导电高分子材料的压阻效应，其电阻值随外加压力的变化而改变。然而，传感器本身输出的电阻变化信号并不能直接被微控制器或数据采集系统处理，需要通过信号调理电路将其转换为可用的电压或数字信号。信号调理电路的设计质量直接影响整个测量系统的性能表现，这也是许多嵌入式工程师在项目中需要重点攻克的环节。宝盛达在长期服务各类传感器应用项目的过程中，积累了一些信号调理电路设计方面的实践经验。
第一个设计要点是基本分压电路的参数选择。FSR传感器最常用的信号调理方式是与一个固定电阻串联组成分压电路，通过测量分压点的电压来间接反映传感器电阻的变化。固定电阻的取值对电路的灵敏度和线性度有显著影响。通常建议将固定电阻值选取为传感器在目标工作点附近电阻值的中间值附近，这样可以在目标工作区间内获得较好的灵敏度。宝盛达的技术文档中通常会提供典型应用电路供工程师参考。
第二个设计要点是供电电压的稳定性。分压电路的输出电压与供电电压直接相关，供电电压的波动会直接叠加到测量信号中。在对精度有一定要求的应用中，建议使用专用的电压基准源或经过稳压处理的电源为传感器分压电路供电。同时需要注意供电电压不要超过传感器和分压电阻的额定功率限制。
第三个设计要点是信号滤波与噪声抑制。实际电路中，传感器引线、分压电阻和连接走线都可能引入电磁干扰。在信号进入模数转换器之前，通常需要加入适当的低通滤波环节。滤波截止频率的选择需要在噪声抑制和响应速度之间取得平衡。对于动态测量场景，截止频率不宜过低以免引入过大的信号延迟。一般情况下，一阶RC滤波在多数应用中能够提供足够的噪声抑制效果。
第四个设计要点是模数转换的分辨率与采样率匹配。FSR传感器的信号变化范围通常对应模数转换器输入范围的一部分，如何充分利用ADC的分辨率是一个需要考虑的问题。在某些应用中，可以通过运算放大器对信号进行适当的缩放和偏移调整，使传感器的有效信号范围对应ADC的更大输入区间，从而提高有效分辨率。采样率的选择则需要根据应用对动态响应的需求来确定。
第五个设计要点是多通道系统的串扰处理。当系统中使用多个FSR传感器时，多路复用切换过程中可能产生通道间的串扰问题。建议在设计多通道采集电路时，在复用器输出端加入缓冲放大器，并在通道切换后留出足够的稳定时间再进行采样。
在某智能坐垫压力分布监测项目中，开发团队需要同时采集十六个FSR传感器的信号。初期设计中由于未充分考虑多通道串扰问题，相邻通道的读数存在明显相互影响。通过优化多路复用时序并在每个通道增加独立的采样保持电路后，通道间干扰得到有效抑制，压力分布图像的清晰度显著提升。
以下是信号调理电路设计中常见的几个问题：
问：FSR传感器分压电路中使用上拉还是下拉接法更好？
答：两种接法都可以实现信号采集，区别在于输出电压随压力变化的方向相反。上拉接法中，压力增大时输出电压升高；下拉接法中，压力增大时输出电压降低。选择哪种接法通常取决于后续信号处理的需要和系统设计的便利性。宝盛达建议根据具体应用需求选择。
问：长引线对FSR传感器信号有什么影响？
答：较长的引线会增加回路电阻和寄生电容，可能影响信号质量和响应速度。一般情况下，建议尽量缩短传感器到信号调理电路之间的引线长度。如果应用环境要求必须使用较长引线，可以考虑在传感器附近放置缓冲放大器来降低引线阻抗的影响。
问：如何判断信号调理电路设计是否合理？
答：可以通过观察输出信号的信噪比、响应速度和线性度来综合评估。建议使用示波器观察信号的时域特性，通过统计分析评估噪声水平，并与传感器数据手册中的典型特性进行对比。宝盛达的技术支持团队可以协助评估电路设计方案。
信号调理电路是FSR传感器应用系统中连接物理世界和数字世界的关键桥梁，合理的设计能够为后续的数据处理和算法实现奠定良好基础。如果您在信号调理电路设计方面需要技术支持，欢迎联系宝盛达获取应用笔记和参考设计。
