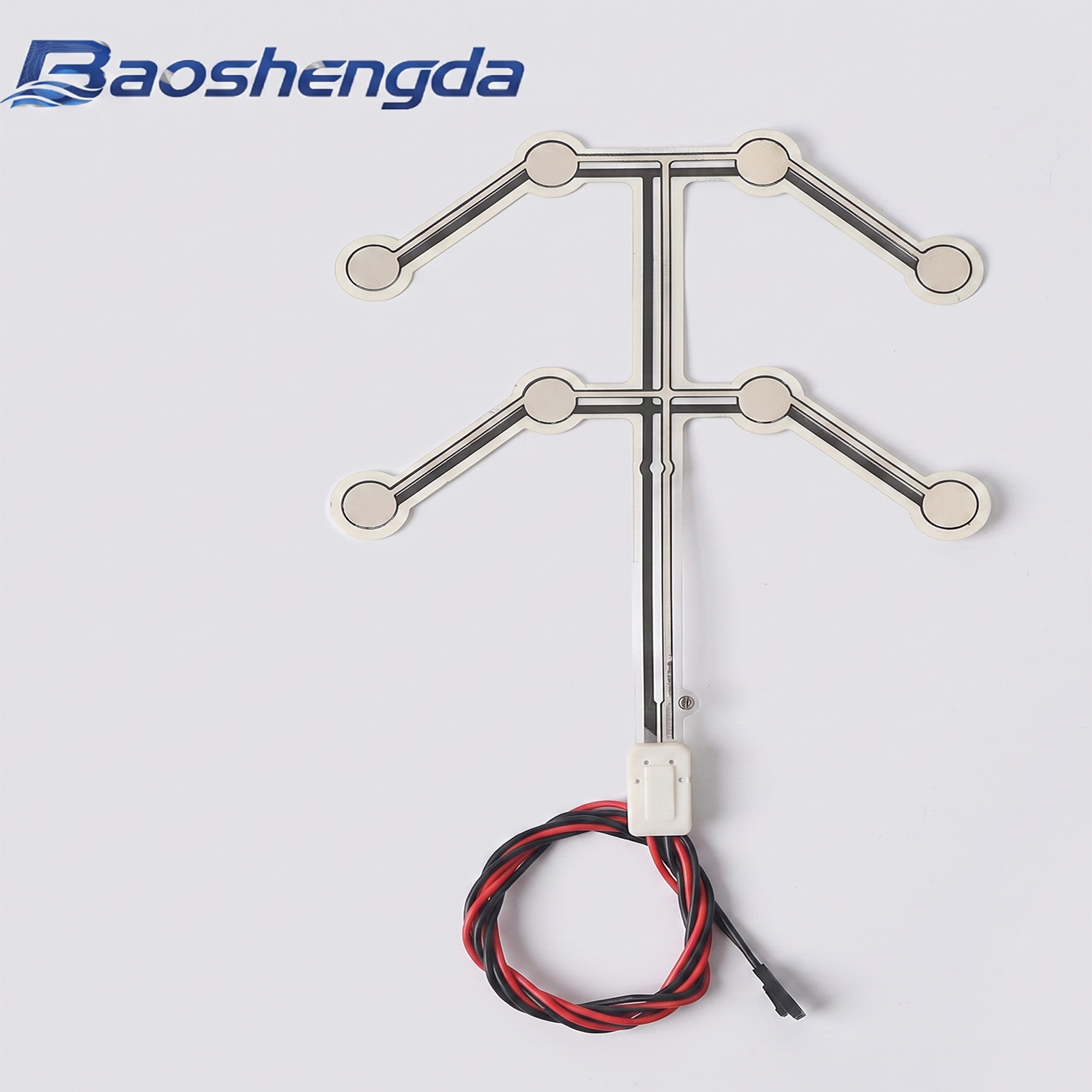

FSR薄膜压力传感器动态响应快、适配阵列采集，广泛应用于智能床垫、压力检测、人机交互等场景。传统轮询式ADC采样存在CPU占用高、采样速率低、数据抖动严重等问题。本文详细讲解STM32 ADC+DMA高速采样方案，通过定时器触发ADC、DMA循环搬运数据，实现1MSPS以上高速采样，全程极少占用CPU资源，完整覆盖硬件设计、参数配置、采样率核算、数据处理、故障排查、功耗优化全工程流程，可直接用于FSR单传感器及多通道阵列量产项目。
一、项目背景与技术痛点
FSR压力传感器的核心应用优势是可捕捉快速动态压力变化，但对采样系统的速率、稳定性、实时性要求极高。在嵌入式STM32项目开发中，常规ADC轮询采样、中断单次采样方案存在明显短板：
-
轮询采样全程占用CPU，无法兼顾多任务运行；
-
采样频率不稳定，动态压力数据丢点、失真；
-
多通道FSR阵列采集时，数据错位、时序混乱问题频发；
-
高频采样下系统功耗、资源占用居高不下。
而ADC+DMA硬件自动采样架构，可实现硬件全自动采集、数据无CPU干预搬运，是目前FSR传感器高速、高精度采集的标准工程方案，主流STM32F4、STM32H7系列均可实现1MSPS及以上超高采样率，完美适配FSR动态压力检测场景。
二、硬件电路设计（FSR采样精度基础）
FSR传感器输出为非线性模拟电阻信号，无法直接接入STM32 ADC引脚，必须搭配专用信号调理电路，同时规范布线设计，从硬件层面杜绝干扰、保证采样精度。
2.1 信号调理电路要求
FSR原始信号经分压电路+运算放大器调理后，转换为STM32 ADC标准0~3.3V模拟电压信号，核心硬件参数要求：
-
调理电路输出阻抗 ≤ 10kΩ，避免阻抗不匹配导致ADC采样失真；
-
输出端并联10nF滤波电容，滤除高频随机电磁噪声，抑制采样值波动；
-
运放选用低失调、低漂移型号，适配微弱压力信号采集场景。
2.2 布线抗干扰规范
-
FSR传感器至MCU模拟输入引脚的连接线长度 ≤ 30cm，杜绝长线干扰；
-
模拟信号线优先使用屏蔽线，屏蔽层单端接地，避免地环路干扰；
-
模拟电路与数字电路分区布线，远离电源、晶振、通信等高干扰器件。
三、STM32 ADC核心参数配置（高速采样适配）
ADC配置直接决定采样速率与精度，针对FSR传感器动态采集特性，工程标准化配置如下，兼顾速度与稳定性：
-
ADC分辨率：默认12位（通用场景），高精度场景可选用STM32H7 16位ADC，提升动态测量范围；
-
数据对齐方式：右对齐，数据解析逻辑更简单，适配常规数据处理算法；
-
采样时间：基础高速场景15~84个ADC时钟周期，低噪声高精度场景可提升至480个时钟周期；
-
触发源选择：优先定时器硬件触发，替代软件触发，保证采样间隔均匀、频率稳定；
-
GPIO配置：对应ADC通道引脚设置为模拟输入模式，禁用上下拉电阻、关闭复用功能。
工程建议：软件触发随机性强、采样间隔波动大，不推荐用于FSR动态压力连续采样，高频采集场景统一使用定时器定时触发ADC。
四、DMA关键配置（零CPU干预采样核心）
DMA的核心作用是自动搬运ADC采样数据，无需CPU逐次读取，彻底解放内核资源，是实现高速连续采样的关键。针对FSR多通道阵列采集，标准化DMA配置如下：
-
传输方向：外设到内存（Peripheral to Memory），ADC外设数据自动搬运至内存缓冲区；
-
工作模式：循环模式（Circular），数据循环覆盖传输，适配长时间连续采样，无需软件重启DMA；
-
数据宽度：半字（Half Word，16bit），匹配12位ADC采样数据格式，避免数据冗余与截断；
-
DMA优先级：设置为High/Very High，保证高速传输时不被其他外设中断抢占；
-
中断配置：开启半传输、传输完成中断，实现缓冲区分块处理，避免数据覆盖丢失。
高阶优化：采用DMA双缓冲区机制，DMA写入缓冲区A时，CPU处理缓冲区B数据，双向并行工作，彻底解决数据访问冲突，提升采样实时性。
五、采样率精准计算（工程量化依据）
FSR阵列多通道采样必须精准核算采样率，避免超出ADC硬件上限导致数据异常，核心计算公式：
单通道采样率 = 定时器ADC触发频率 / 单通道ADC采样周期
多通道总采样率 = 单通道采样率 × 采集通道数
实战示例：定时器触发频率100kHz，单通道采样时间15个ADC时钟周期，单通道采样率可达100kHz；若采集8路FSR压力信号，总采样率可达800kHz，接近1MSPS高速采样标准，完全满足动态压力捕捉需求。
工程避坑：需对照所用STM32型号ADC最大采样率参数，合理匹配通道数量与触发频率，禁止超硬件极限配置，防止采样失真、硬件报错。
六、FSR采样数据处理流程
DMA搬运的原始ADC数据存在随机噪声、无物理单位，无法直接使用，需完成标准化数据处理，转换为精准压力数值：
6.1 数字滤波降噪
针对FSR采样高频抖动，采用滑动均值滤波+中值滤波组合算法，工程常用4~16点滑动平均，有效滤除环境干扰、电磁噪声，保留真实压力动态变化趋势。
6.2 单位逐级转换
严格按照层级转换，保证数据精度：ADC原始采样值 → 实际电压值 → FSR实时压力值，结合传感器出厂压力-电压拟合参数，完成精准换算。
七、应用层API封装（可直接移植）
为降低底层耦合、方便项目迭代移植，建议封装统一的FSR采样接口，屏蔽ADC、DMA底层配置细节，适配不同业务场景：
-
封装通用接口：
fsr_read_all(fsr_data_t *data)，支持多通道数据批量读取； -
双模式适配：支持阻塞式读取（高实时性场景）、非阻塞式读取（多任务RTOS系统）；
-
参数可配置：代码预留采样率、采集通道、滤波点数配置接口，适配不同规格FSR阵列。
八、常见工程问题与精准解决方案
汇总项目开发中高频出现的采样故障，提供落地性极强的排查优化方案：
问题1：DMA传输异常、数据错位、丢点
根因 ：DMA数据宽度不匹配、传输方向配置错误、GPIO模拟模式配置异常、触发源不稳定； 解决方案：核对DMA外设/内存数据宽度统一配置、校验GPIO模拟输入模式、固定定时器硬件触发，关闭软件随机触发。
问题2：ADC采样值波动大、基线漂移严重
根因 ：采样时间过短、硬件无滤波、信号输出阻抗过高； 解决方案：延长ADC采样周期（15周期调整至84周期）、增加10nF硬件滤波电容、优化运放调理电路降低输出阻抗。
问题3：高频采样下CPU占用率过高
根因 ：中断内处理复杂数据逻辑、无缓冲区分层； 解决方案：DMA中断仅做标志位置位，数据滤波、数值转换等业务逻辑全部放入主循环，启用双缓冲区并行处理。
九、系统高阶性能优化方案
针对高精度、高稳定性、低功耗量产项目，可通过四项优化全面提升系统性能：
-
分辨率升级：选用STM32H7系列16位ADC，大幅提升压力采集动态范围与检测精度；
-
精准时序控制：采用定时器输出比较模式触发ADC，实现微秒级精准采样间隔；
-
数据校验加固：启用STM32硬件CRC外设，对DMA传输数据做完整性校验，杜绝数据异常；
-
温度补偿优化：放弃片内温度传感器（精度±2℃，无法满足高精度需求），外接DS18B20高精度测温传感器（±0.5℃），贴近FSR阵列布局，实现温度数据同步校准，抑制温漂误差。
十、低功耗管理（电池供电设备必备）
智能床垫、便携压力检测设备多为电池供电，需兼顾高速采样与长续航：
-
ADC+DMA+定时器持续采样工况下，整机电流约5~15mA；
-
非采样空闲时段，让MCU进入STOP低功耗休眠模式，大幅降低待机功耗；
-
休眠状态下定时器可正常唤醒MCU，唤醒恢复采样耗时＜1ms，无感知延迟。
十一、量产验证与文档规范
11.1 长期稳定性验证
量产前需完成24小时以上不间断连续采样测试，全程监测数据漂移量、噪声波动、DMA传输报错率，验证设备全生命周期采样稳定性。
11.2 项目文档规范
所有核心参数需归档记录：ADC采样时间、分辨率、DMA工作模式、定时器触发频率、滤波算法参数、温度补偿逻辑。问题迭代优先优化硬件与底层配置，禁止通过降低采样速率、精度掩盖设计缺陷。
十二、总结
STM32 ADC+DMA架构是FSR传感器高速高精度采样的最优工程方案，通过硬件自动触发、无CPU数据搬运、双缓冲区并行处理、温度补偿校准，完美解决传统采样方案的卡顿、抖动、高功耗、低实时性问题。该方案适配STM32F4、STM32H7全系列主流MCU，可快速落地单路FSR检测、多路FSR压力阵列采集项目，满足消费级、工业级产品的量产稳定性要求。
