# STM32MP157+LiteOS-M GCC极简工程：启动源码适配+Windows Make终极避坑

本文适用人群：需要落地MP157 M4 GCC工程、适配LiteOS-M、VSCode+Makefile开发、Windows编译频繁报错的开发者

核心结论：MP157 M4有专属的极简启动流程与编译规范，适配SRAM-only架构+RTOS运行需求，同时可彻底解决Windows Make玄学编译报错，提供一套可量产的工程规范与参考实现，按规范落地即可稳定运行。

配套说明：本文与《第一篇·原理避坑篇》为一组。第一篇已论证"禁用 Keil→GNU 手转启动文件、用 Cube 包 gcc 原生文件 "，并指出".data 拷不拷取决于链接脚本"。本文即采用"自定义 LMA==VMA 单 SRAM 区"简化布局，因此"删除 .data 拷贝"是合法做法，与第一篇口径完全统一。

一、工程基础文件提取（基于官方文件改写，非零修改）

直接从正点原子 V1.2.0 固件 gcc 目录取两份官方原生文件作为模板 ，再按本系列"LMA==VMA 极简布局"改写，不是原样零修改：

startup_stm32mp15xx.s：M4 专属 GCC 纯汇编启动文件（原厂小写后缀），作为改写基底；
stm32mp15xx_m4.ld：M4 内核 SRAM 专属链接脚本，作为改写基底。

为何必须改写（否则"零修改"会跑不起来）：

官方启动文件含 CopyDataInit 循环（.data 拷贝）+ bl __libc_init_array（C++ 构造器），而官方 .ld 的 .data 是 LMA≠VMA（带 AT()）------你若原样用官方两份，就必须保留 .data 拷贝、且要链 C 库，与本系列"极简/RTOS"目标相反；
本系列改用"单 SRAM 区、.data LMA==VMA"布局，于是可以删掉 .data 拷贝、删掉 __libc_init_array，工程更精简。

路径核对 & 与第一篇"原样用即可跑"的关系 ：本篇"改写"与第一篇第五节第1条"初学者原样用即可跑"，取的是同一份 Cube 包 gcc 目录原生文件 （Templates/gcc/startup_stm32mp15xx.s 与 Templates/gcc/linker/stm32mp15xx_m4.ld），取文件路径完全相同，区别只在"改不改"：

第一篇"原样用" = 不改动启动文件、保留官方 .data 拷贝与 bl __libc_init_array，并链 system_stm32mp1xx.c，可直接跑；

本篇"改写" = 以同一份文件为模板，按 LMA==VMA 极简布局删改几处（删 .data 拷贝 / 删 bl __libc_init_array / bl SystemInit 按需），更精简、适配 RTOS。
务必核对：取的是 gcc 目录（非 arm/iar），否则语法体系不对。

下面第二节给出改写后的完整源码

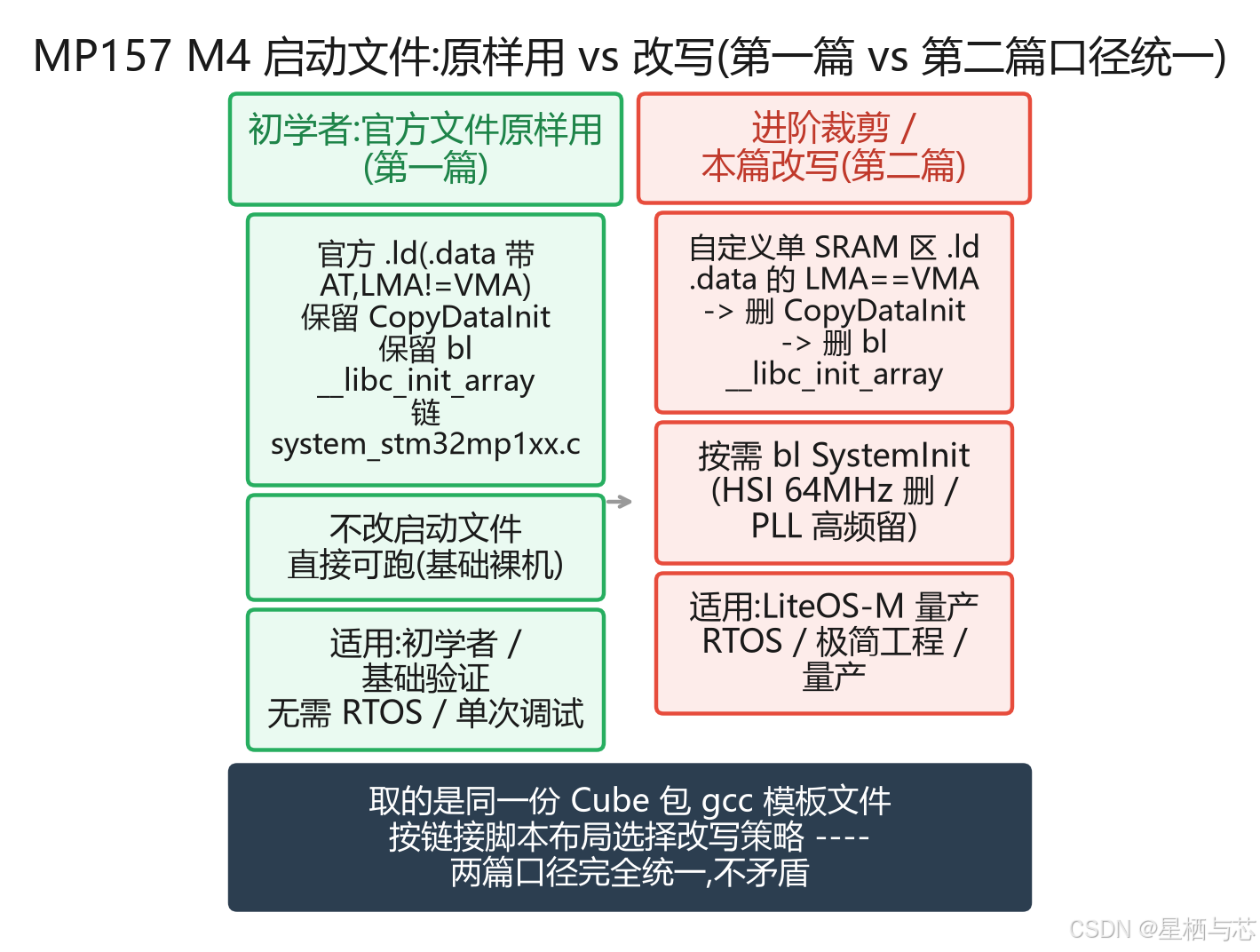

图1：MP157 M4 启动文件 ------ 原样用 vs 改写

注：本篇图序承接第一篇，从图11起编。

二、适配LiteOS-M的标准Reset_Handler（最终修正版）

摒弃网上错误的裸机极简写法，完全适配MP157 M4架构与LiteOS-M内核运行机制。本版基于官方 startup_stm32mp15xx.s 改写，相对原厂删两处、留三处、按需一处：

❌ 删除 CopyDataInit 循环：本布局 .data 的 LMA==VMA，无需拷贝（详见配套 .ld）；
❌ 删除 bl __libc_init_array：极简/LiteOS 工程不需要 C++ 构造器，留着反而链接报缺符号；
✅ 保留 VTOR 向量表重定向：适配 SRAM 0x10000000 运行地址；
✅ 保留 FPU 硬件浮点使能：避免浮点指令触发硬件异常；
✅ 保留 .bss 清零：RTOS 内核运行必备；
⚙️ 按需 bl SystemInit：见下方"系统初始化"说明。

核心设计要点

❌ 不拷贝 .data 段：本布局 M4 SRAM 单区运行，.data 的 LMA==VMA，标准 ELF 加载器会把初值写到该同一地址，无需启动拷贝（若改用官方 LMA≠VMA 的 .ld，则必须保留拷贝------见第一篇）；
✅ 强制清零 .bss 段：RTOS 内核运行必备；
✅ VTOR 向量表重定向：用 ldr r1, =g_pfnVectors 符号写法，自动跟随链接脚本的向量表位置；
✅ FPU 硬件浮点使能：避免浮点指令触发硬件异常；
⚙️ 按需保留 SystemInit：适配纯 M4 独立启动场景（保留则需链 system_stm32mp1xx.c，详见下文）；
✅ 剔除冗余 C 库初始化（已删 __libc_init_array），工程更精简。

完整启动汇编源码

asm 复制代码

Reset_Handler:
    /* 0. 设置栈指针：MSP = _estack
     * 手动起跑会绕过硬件复位读向量表，必须手动配置栈指针 */
    ldr     sp, =_estack

    /* 1. 设置向量表偏移：SCB->VTOR = g_pfnVectors
     * SRAM运行必须重定向，否则中断跳转异常。
     * 用 g_pfnVectors 符号（而非写死常数），自动跟随 .ld 的向量表位置：
     *   本布局向量表在 0x10000000；若换官方 .ld（向量表在 0x00000000）也无需改此行 */
    ldr     r0, =0xE000ED08          /* SCB->VTOR 地址 */
    ldr     r1, =g_pfnVectors
    str     r1, [r0]

    /* 2. 使能 FPU：CPACR.CP10|CP11 = 11
     * 未使能浮点会触发 UsageFault 卡死 */
    ldr     r0, =0xE000ED88          /* CPACR 地址 */
    ldr     r1, [r0]
    orr     r1, r1, #(0xF << 20)     /* CP10/CP11 全使能 */
    str     r1, [r0]
    dsb
    isb

    /* 3. 清零 .bss 段（上电 SRAM 数据随机，RTOS 必备）
     * 重点：本布局 MP157 M4 无需 .data 拷贝（LMA==VMA） */
    ldr     r0, =__bss_start__
    ldr     r1, =__bss_end__
    movs    r2, #0
bss_loop:
    cmp     r0, r1
    bcs     bss_done
    str     r2, [r0], #4
    b       bss_loop
bss_done:

    /* 4. 系统初始化（按需调用，与第一篇口径一致）
     *    - 保留此行：需把 Cube 包 Templates/system_stm32mp1xx.c 链进工程，
     *      由它提供 SystemInit 实现（仅完成FPU使能、VTOR向量表配置、EXTI外设中断掩码清零等最小初始化，**不关闭Cortex-M内核全局中断，也不配置系统时钟**）；
     *    - HSI 默认 64MHz 纯 M4 场景：可直接删除此行，
     *      前面 FPU+VTOR 已够，免得链接报 undefined reference to SystemInit；
     *    - PLL 高频场景：需另行配置 RCC（HAL_RCC 或寄存器直写），与是否调用 SystemInit 无关 */
    bl      SystemInit   /* 纯 HSI 64MHz：可删除此行；PLL 高频：另行配置 RCC，与 SystemInit 无关 */

    /* 5. 跳转主函数，启动 LiteOS 内核 */
    bl      main
    b       .                        /* 防御死循环 */

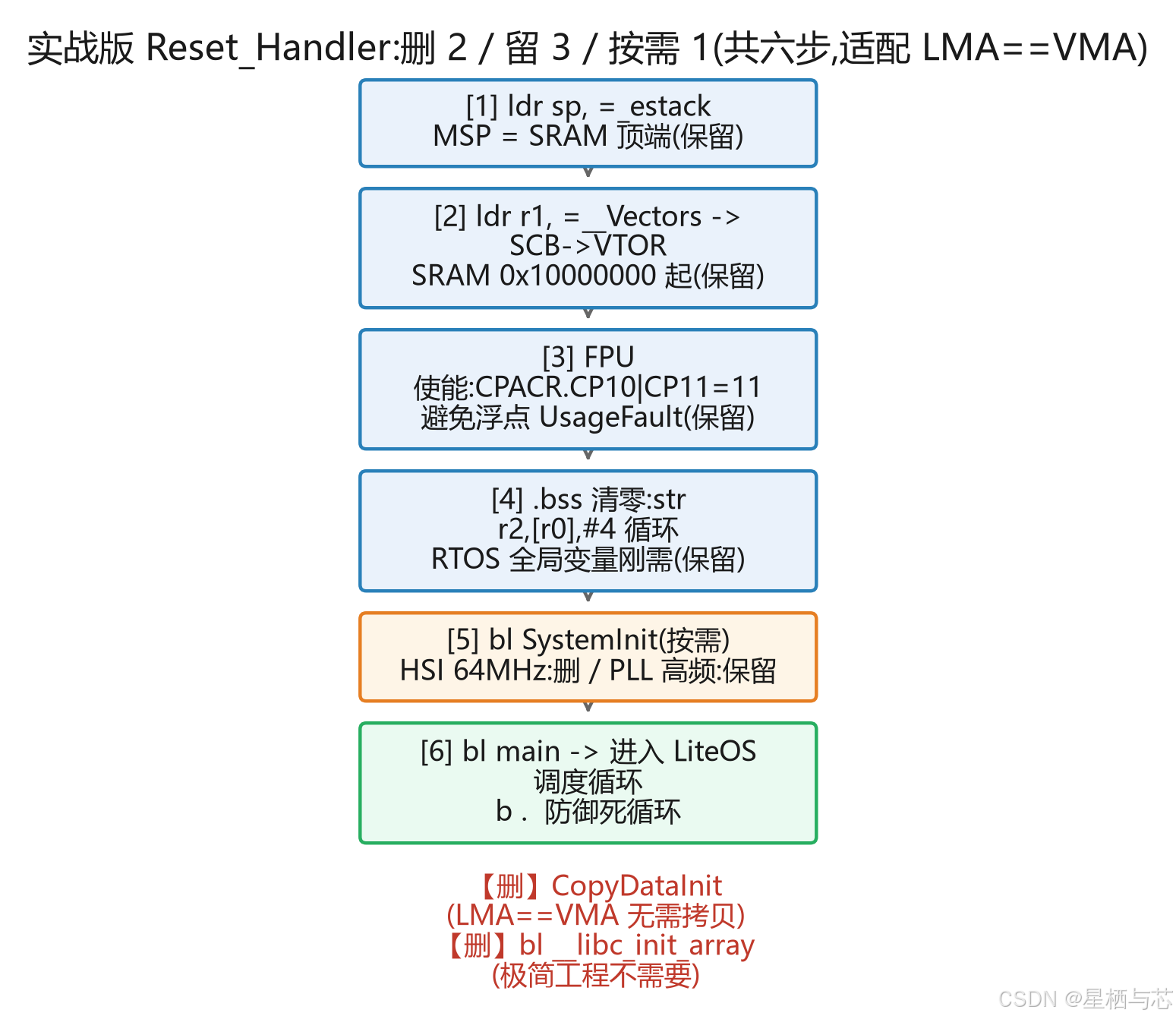

图2：实战版 Reset_Handler ------ 删 2 / 留 3 / 按需 1（共六步）

系统初始化文件来源：Cube 包 STM32Cube_FW_MP1_V1.2.0/Drivers/CMSIS/Device/ST/STM32MP1xx/Source/Templates/system_stm32mp1xx.c。保留 bl SystemInit 时务必把它加入编译文件列表；走纯 HSI 场景删掉 bl SystemInit 后则无需此文件。
📝 补充说明（消除源码对照困惑）：本工程 system_stm32mp1xx.c 的 SystemInit 为精简版，相对官方 ST 文件省略了 EXTI_C2->IMR1..EMR3 六个寄存器的中断掩码清零 ；原因是 M4 复位后这些寄存器复位值即全 0（纯 M4 独立启动无 A7 干预），该清零属幂等保险，省略不影响行为。其余 FPU 使能、VTOR 重定向与官方一致，且同样不配置系统时钟、不关闭Cortex-M内核全局中断 。若你直接用官方原版 system_stm32mp1xx.c（含 HAL），则 EXTI 清零会照常执行，行为与上文一致。

配套链接脚本规范（完整可链接版，关键符号全部对齐）

下面是一份完整、可直接用于链接 的 .ld（单 SRAM 区、.data LMA==VMA）。注意：第一节说的"官方文件"只是模板，这份才是你工程真正使用的脚本 ------它相对官方 stm32mp15xx_m4.ld 做了精简（合并为单 SRAM 区、去掉 AT()）。

ld 复制代码

/* stm32mp15xx_m4.ld --- 自定义单 SRAM 区布局（LMA == VMA）
 * 改编自 Cube 包官方 stm32mp15xx_m4.ld，精简为 M4 极简裸机/RTOS 布局：
 *   - 官方原版把 m_interrupts / m_text / m_data 分三段、.data 带 AT() 使 LMA≠VMA；
 *   - 本脚本合并为单一 SRAM 区，.data 的 LMA==VMA，启动文件可省 .data 拷贝。
 */
MEMORY
{
  SRAM (rwx) : ORIGIN = 0x10000000, LENGTH = 256K  /* M4 SRAM 256KB */
}

_estack = ORIGIN(SRAM) + LENGTH(SRAM);   /* SRAM 顶端，作为 MSP 初值；布局无关，跟随 MEMORY 定义 */

ENTRY(Reset_Handler)

SECTIONS
{
  /* 向量表：放在 SRAM 首地址 0x10000000，VTOR 指向此处 */
  .isr_vector :
  {
    . = ALIGN(4);
    KEEP(*(.isr_vector))
    . = ALIGN(4);
  } > SRAM

  /* 代码与只读数据 */
  .text :
  {
    . = ALIGN(4);
    *(.text)
    *(.text*)
    *(.rodata)
    *(.rodata*)
    . = ALIGN(4);
    _etext = .;
  } > SRAM

  /* .data 段：LMA == VMA（同一 SRAM 区），无需 _sidata、无需启动拷贝 */
  .data :
  {
    . = ALIGN(4);
    _sdata = .;
    *(.data)
    *(.data*)
    . = ALIGN(4);
    _edata = .;
  } > SRAM

  /* .bss 段：启动文件统一清零（汇编/链接脚本符号完全对齐，无链接告警） */
  .bss :
  {
    . = ALIGN(4);
    __bss_start__ = .;
    _sbss = .;
    *(.bss)
    *(.bss*)
    *(COMMON)
    . = ALIGN(4);
    __bss_end__ = .;
    _ebss = .;
  } > SRAM
}

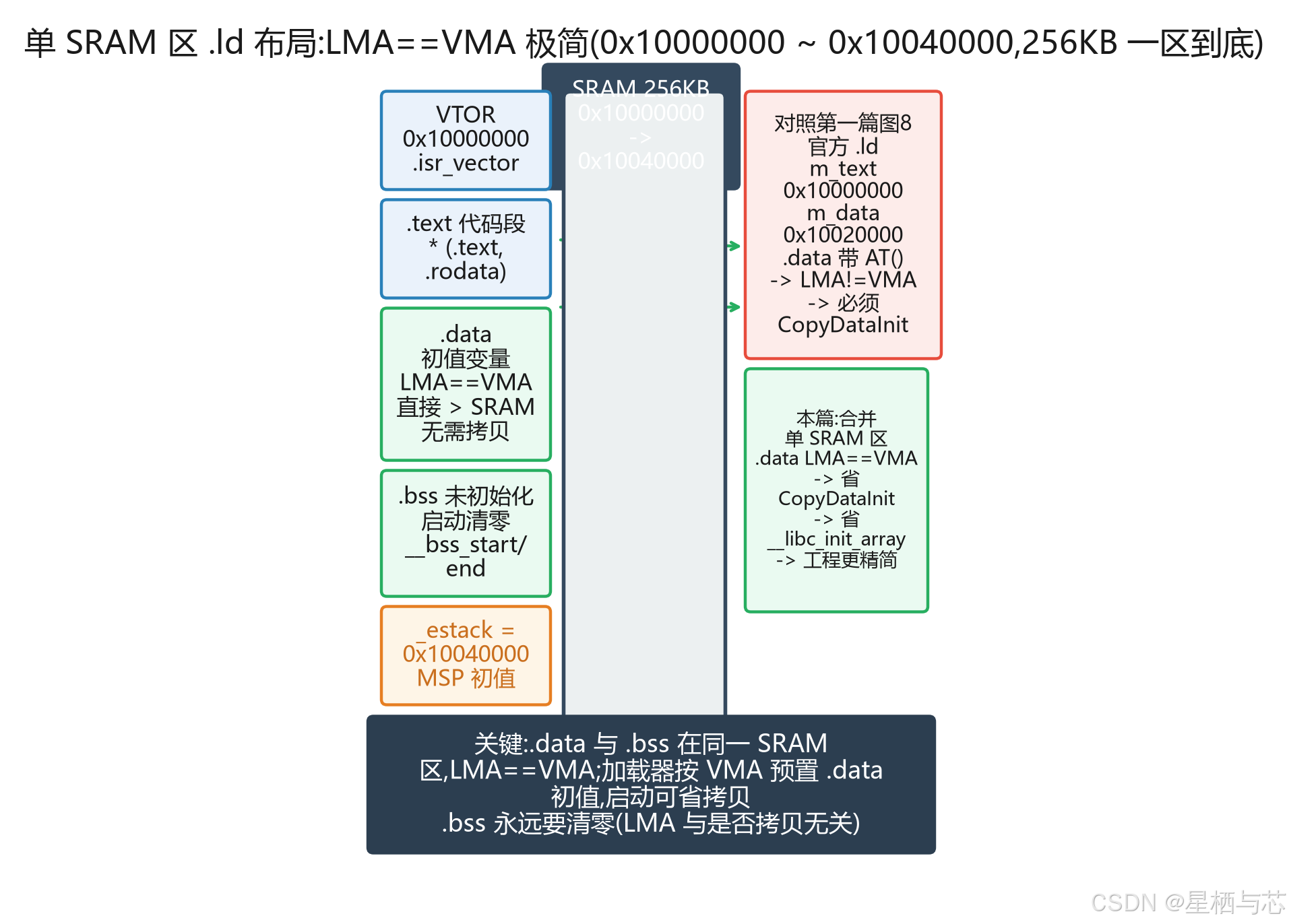

图3：单 SRAM 区 .ld 布局 ------ LMA==VMA 极简（0x10000000 ~ 0x10040000，256KB 一区到底）

报错避坑：若链接出现 undefined reference to '_sidata'，说明你混用了"官方启动文件（用 _sidata 做 .data 拷贝）+ 本简化 .ld（不定义 _sidata）" 。根因是 .s 与 .ld 符号没对齐------按上文把官方启动文件的 CopyDataInit 循环删掉即可（本 .ld 本就不需要它）。

三、LiteOS-M 标准main函数模板（固定规范）

启动文件适配后，必须遵循LiteOS-M官方初始化流程，不可裸机直接运行：

c 复制代码

#include "los_kernel.h"

int main(void)
{
    /* 内核初始化（依赖 bss 正确清零） */
    UINT32 ret = LOS_KernelInit();

    if (ret == LOS_OK)
    {
        /* 任务创建、外设初始化、中断配置 */
        LOS_Start(); /* 启动任务调度器 */
    }

    while (1);
}

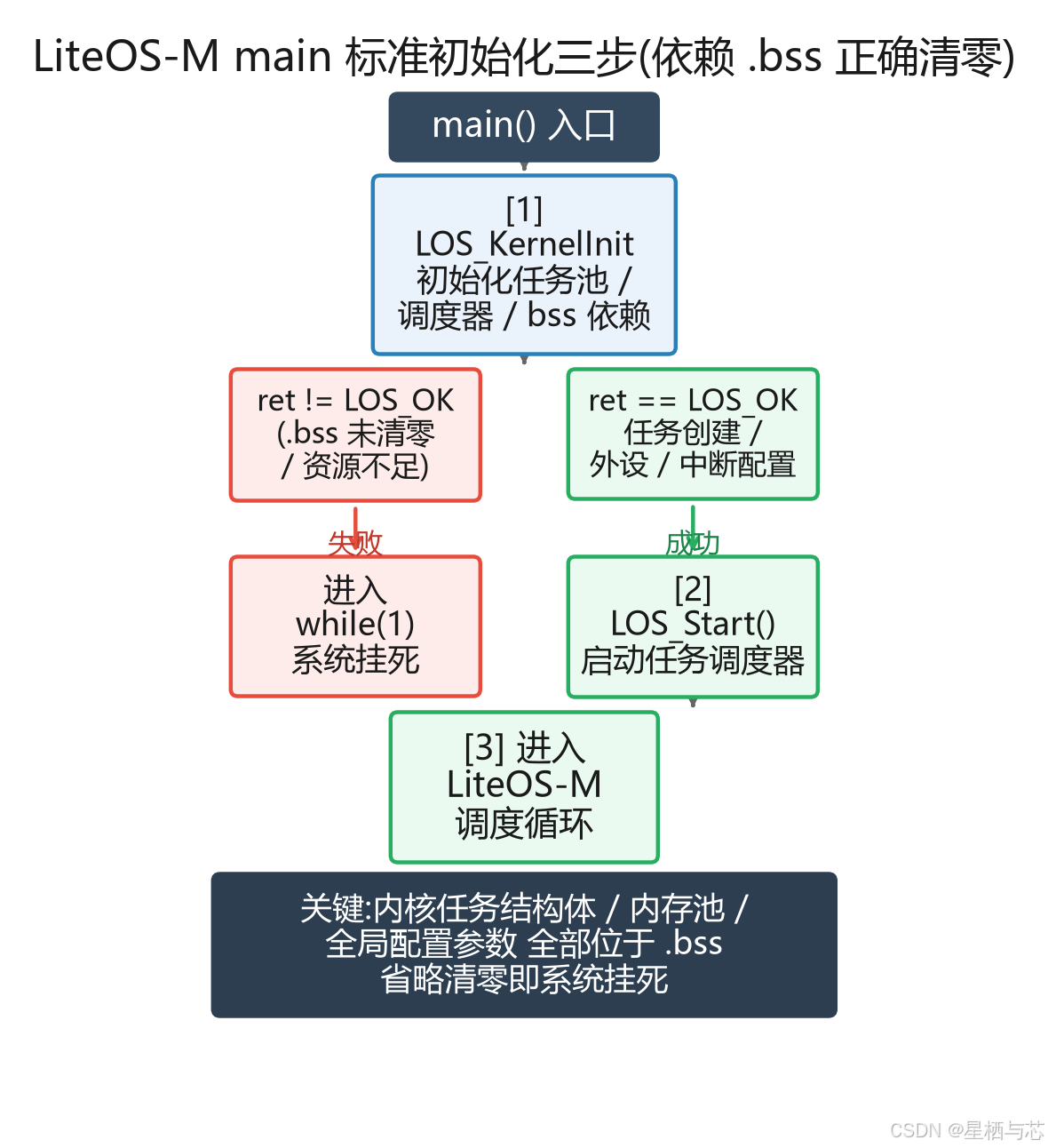

图4：LiteOS-M main 标准初始化三步（依赖 .bss 正确清零）

四、最终标准编译命令（仅2条，无冗余、参数修正）

全程使用 fpv4-sp-d16（Cortex-M4F 专属，纠正全网 fpv5 错误，fpv5 仅适配 M7 内核），仅保留无FPU/有FPU两条标准命令。

文件后缀说明：按本篇第五节 5.3 工程规范，Windows 下板级启动文件统一使用大写 .S（规避 mingw32-make 的 vpath 小写匹配缺陷，详见 5.2 节）。

bash 复制代码

# 1、普通无FPU编译（基础裸机工程，文件后缀按 5.3 规范统一为 .S）
arm-none-eabi-gcc -c -mcpu=cortex-m4 -mthumb startup_stm32mp15xx.S -o startup.o

# 2、带FPU硬件加速编译（RTOS工程必备，标准正确参数）
# M4F专属 FPv4-SP-D16，严禁使用 M7 的 FPv5 参数
arm-none-eabi-gcc -c -mcpu=cortex-m4 -mthumb -mfpu=fpv4-sp-d16 -mfloat-abi=hard startup_stm32mp15xx.S -o startup.o

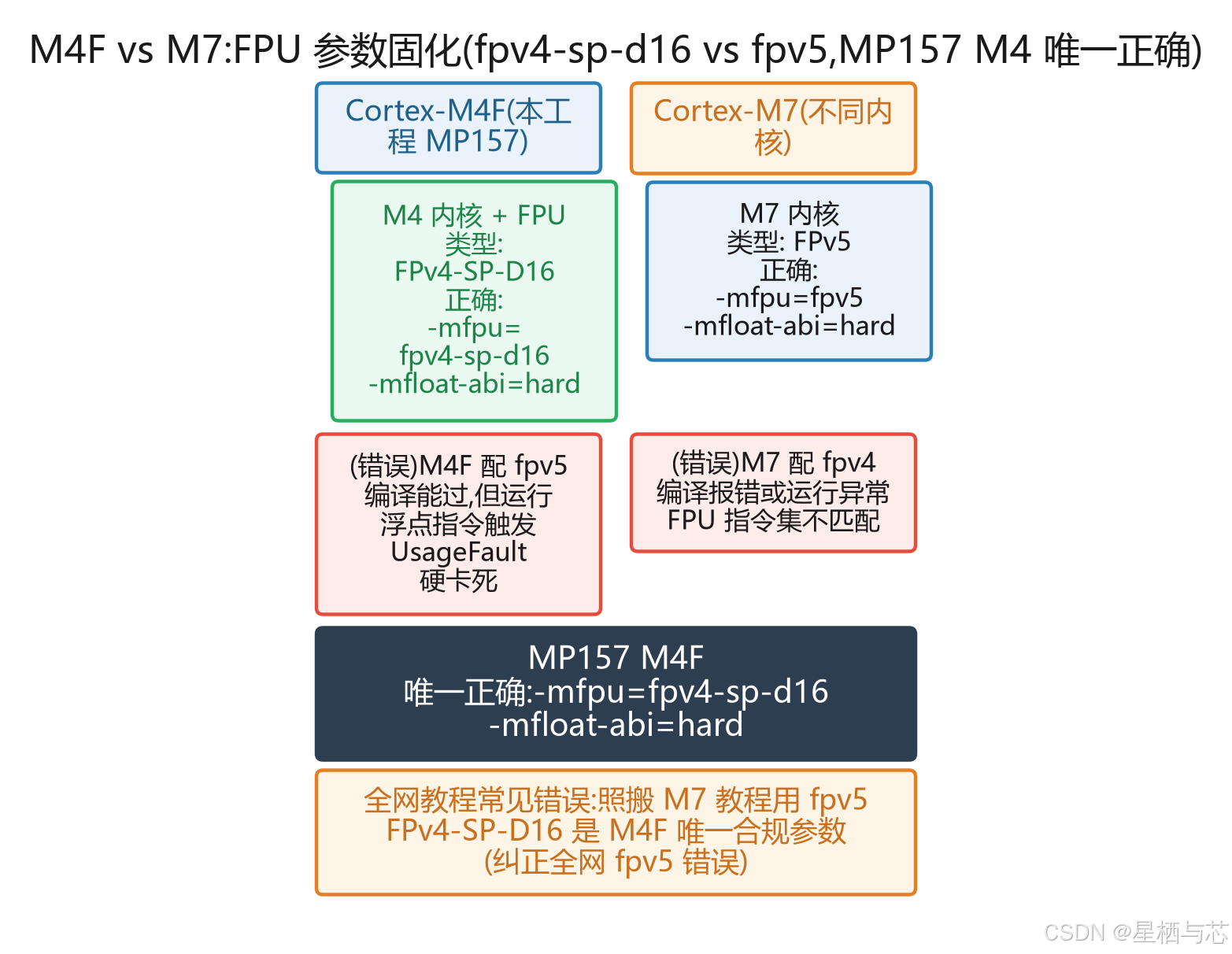

图5：M4F vs M7 FPU 参数对照（fpv4-sp-d16 vs fpv5，MP157 M4 唯一正确）

五、移植终极踩坑复盘（.s/.S 玄学报错全解析：跨平台机制 + Windows 迁移高发）

5.1 汇编后缀 .s/.S 核心争议：原厂规范 vs Windows工程实践

折中说明：原厂文件默认小写 .s，符合 GCC 纯汇编语法规范；GNU Make 的 vpath/后缀替换为大小写敏感字符串匹配（全平台行为完全一致）；Windows 下因文件系统大小写不敏感，文件'明明存在'却报找不到，迷惑性最强、迁移最高频，工程落地需要折中适配，二者并不矛盾------前者是"应该是什么"，后者是"工程上怎么避免踩坑"。

语法标准定义：

小写 .s：纯汇编文件，无预处理，适合 startup 启动文件（原厂规范）；
大写 .S：带 C 预处理，支持宏与头文件，适合 LiteOS 内核汇编文件。

5.2 Windows Make 致命玄学报错根源

报错现象：

text 复制代码

make: *** No rule to make target 'xxx/startup_stm32mp15xx.o', needed by 'liteos_m.elf'.  Stop.

根因：Windows 文件系统大小写不敏感，但 GNU Make vpath 匹配为严格字符串大小写敏感，小写 %.s 无法匹配实际后缀为 .S 的文件，导致编译规则失效；Linux/Mac 同样会报错（根因差异见 5.2.4），Windows 的特殊性仅在于文件系统能正常打开该文件、报错更具迷惑性。

5.2.1 最小复现案例

构造目录结构：

text 复制代码

demo/
├── Makefile
└── src/
    └── startup_stm32mp15xx.S    ← 实际文件后缀大写 .S

用 PowerShell 验证实际文件名（Windows 资源管理器看不出大小写差异）：

powershell 复制代码

PS D:\demo> Get-ChildItem src | Select-Object Name

Name
----
startup_stm32mp15xx.S    ← 实际是大写 .S

Makefile 内容：

makefile 复制代码

vpath %.s src

startup.o: startup_stm32mp15xx.s
	arm-none-eabi-gcc -c $< -o $@

执行 mingw32-make：

text 复制代码

PS D:\demo> mingw32-make
make: *** No rule to make target 'startup_stm32mp15xx.s', needed by 'startup.o'.  Stop.

文件明明存在，make 却报"找不到"，玄学报错由此产生。

5.2.2 三种验证方法

注意：下面三种方法仅用于验证"文件存在但 make 找不到"的根因 ，均不是工程落地建议。Windows 工程的标准规范统一见 5.3 节（启动文件统一大写 .S，彻底规避大小写匹配坑）。

验证方法	操作	预期结果
方法 1：改 vpath 模式	把 `vpath %.s src` 改为 `vpath %.S src`，重新 make	✅ 编译成功
方法 2：改文件后缀	把实际文件 `startup_stm32mp15xx.S` 重命名为 `.s`，重新 make	✅ 编译成功
方法 3：改 Makefile 依赖	把 `startup.o: startup_stm32mp15xx.s` 改为 `%.o: %.S`，重新 make	✅ 编译成功

5.2.3 与文件系统能否访问无关

注意一个反直觉的现象：Windows 文件系统大小写不敏感，下面这段 C 代码可以正常打开文件：

c 复制代码

FILE *f1 = fopen("src/startup_stm32mp15xx.s", "r");   // 实际文件是大写 .S
FILE *f2 = fopen("src/startup_stm32mp15xx.S", "r");
// 两者都能成功打开同一个文件

但 make 的 vpath 不是用文件系统去列目录再匹配，而是先用 %.s 字符串过滤候选名单，字符串层面 %.s 不匹配 startup_stm32mp15xx.S，候选名单为空，根本没机会到文件系统那一步。

这就是 Windows 下 vpath"找不到文件"的根因所在。

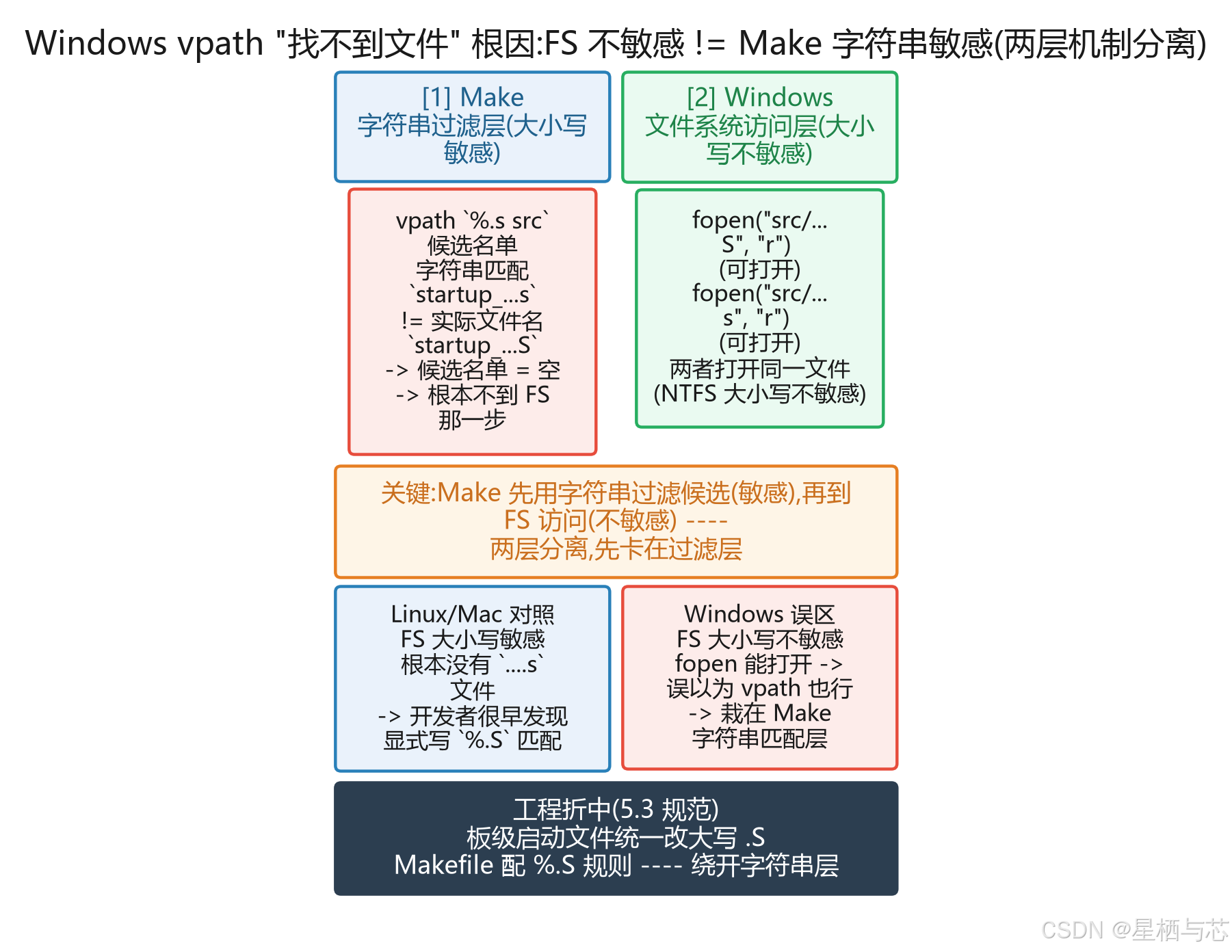

图6：Windows vpath "找不到文件" 根因 ------ FS 不敏感 != Make 字符串敏感（两层机制分离）

5.2.4 Linux/Mac 对照实验

同样的 Makefile 和文件名（实际后缀 .S），在 Linux 下执行 make：

text 复制代码

$ make
make: *** No rule to make target 'startup_stm32mp15xx.s', needed by 'startup.o'.  Stop.

Linux 同样会报错，但根因不同------Linux 文件系统大小写敏感，根本就没有 startup_stm32mp15xx.s 这个文件（只有 .S）。

所以 Linux 下你早就会在写 vpath 时意识到要匹配大小写；而 Windows 下因为文件系统能访问，开发者误以为"vpath 也应该能匹配"，结果栽在 make 的字符串匹配层。

5.3 量产级统一工程规范

内核汇编文件（los_exc.S、los_dispatch.S）：保留大写 .S，适配预处理逻辑，不修改内核源码；
板级启动文件：Windows 工程统一改为大写 .S，规避 Make 匹配 BUG，文件内容无任何改动、无副作用；
Makefile 统一单套 .S 编译规则，彻底杜绝混合后缀冲突。

5.4 隐藏头文件路径坑

LiteOS-M 内核源文件内部大量使用相对引用 #include "xxx.h"，仅配置顶层内核头文件路径无法编译通过，必须手动添加 kernel/src 头文件检索路径。该问题属于隐藏编译依赖，不会在增量编译暴露，仅在全量 clean 编译时触发，极易被忽略。

六、最终量产总结（8条核心规范）

严禁手动转换 MP157 启动文件，原厂 GCC 文件为最优方案（取其作模板改写，而非 ARMCC→GNU 手转）；
.data 拷不拷取决于链接脚本 ：本篇采用自定义 LMA==VMA 简化 .ld（.data 直接 > SRAM），故无需 .data 拷贝；若用官方 .ld（LMA≠VMA）仍必须保留拷贝------详见第一篇；无论哪种布局，.bss 清零绝对不能省略；
纯 M4 独立启动必须确保时钟正确（默认 HSI 64MHz 或显式配置 PLL），并完成 FPU/VTOR 初始化，保证硬件与 RTOS 正常运行（VTOR 用 ldr r1, =g_pfnVectors 符号写法最稳）；
M4F 内核 FPU 参数固定为 fpv4-sp-d16，禁止使用 M7 的 fpv5 参数；
汇编后缀按场景区分：纯汇编 .s、带预处理 .S，原厂小写规范合规；
Windows 工程折中适配：启动文件统一大写 .S，规避 Make 大小写匹配坑；
链接脚本严格匹配段定义（_estack/__bss_start__/__bss_end__ 等符号齐全），杜绝 _sidata 未定义链接错误、bss 符号不匹配告警；
LiteOS 工程必须遵循标准初始化流程，依赖 .bss 正确清零。

原创不易，转载请注明出处，全套适配 STM32MP157+LiteOS-M 的极简参考工程
