引言
GelMA-Exos是将天然外泌体复合进GelMA甲基丙烯酰化明胶光交联水凝胶得到的生物复合材料，在皮肤创面修复、软骨缺损、周围神经损伤、骨组织修复领域被大量研究使用。GelMA水凝胶依靠光引发剂光照发生自由基交联，构建三维多孔支架；外泌体携带miRNA、蛋白、细胞因子，发挥细胞信号调控、组织修复功能。
该材料较大的矛盾点：GelMA成型需要自由基光交联反应，自由基、紫外光照会直接损伤外泌体膜结构，破坏外泌体内部生物活性物质；很多课题组直接把外泌体混入GelMA前驱液，使用高强度紫外光长时间照射交联，水凝胶成型但是外泌体几乎完全丧失生物活性，细胞动物实验没有修复效果。除此之外，外泌体储存、前驱液温度、光引发剂种类、交联参数，都会对外泌体活性产生大影响。
本文扩充内容，围绕标题重点讲解外泌体活性保护策略、光交联工艺边界、分层证据链、工艺风险点、故障排查、采购选型。
一、材料组分与外泌体损伤来源解析
GelMA-Exos两大核心组分：GelMA甲基丙烯酰化明胶基质、细胞来源外泌体。
-
GelMA甲基丙烯酰化明胶：明胶氨基接枝甲基丙烯酰双键；在光引发剂+光照条件下发生自由基聚合交联。甲基丙烯酰取代度是核心参数：取代度越高，交联之后凝胶压缩模量越高，降解越慢；高取代度凝胶交联产生的自由基水平也更高，对外泌体损伤更强。传统I2959紫外光引发剂，需要紫外光激发，紫外光本身就会破坏外泌体囊泡；LAP（苯基-2,4,6-三甲基苯甲酰基膦酸锂）为405 nm可见光引发剂，相比紫外体系，对外泌体损伤更小，更适合复合外泌体的水凝胶体系。
-
外泌体Exos ：细胞分泌的30-150nm细胞外囊泡，双层磷脂膜结构，内部包裹蛋白、mRNA、miRNA。外泌体两大主要损伤来源：①高强度紫外光照；②自由基氧化破坏磷脂膜，囊泡破裂，内部活性内容物泄漏。
工艺边界提醒：不要认为只要凝胶成型就代表外泌体完好；凝胶成型仅仅代表GelMA双键交联完成，完全不能证明外泌体的膜完整性与生物活性。
二、制备工艺与外泌体活性保护策略
制备GelMA-Exos存在两种主流工艺路线，对外泌体活性保护效果差异大。
路线1：前驱液共混之后原位光交联（较常用，但风险较高）
将GelMA、光引发剂、外泌体三者在低温避光条件充分混匀，转移模具，光照交联成型。
⚠️工艺边界与保护策略：
-

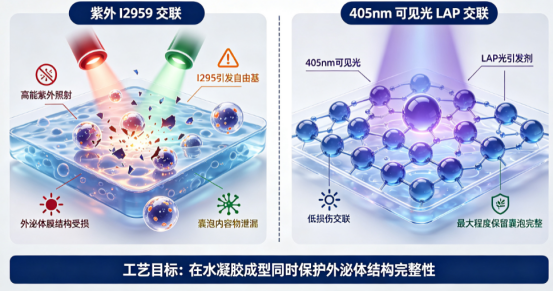

优先选用LAP可见光405 nm体系，尽量规避紫外I2959引发剂；紫外光会直接裂解外泌体磷脂囊泡。
-
严格控制光照功率、光照时间；在保证凝胶成型前提下，选用较低有效光照剂量，减少自由基生成，降低外泌体氧化损伤。
-
全部配液操作低温避光，GelMA前驱液温度不宜超过37℃，高温会加速外泌体囊泡破裂。
-
外泌体不可在GelMA前驱液长时间孵育，混匀之后尽快完成光照交联。
路线2：预成型GelMA凝胶后，外泌体浸泡渗透载入（外泌体活性保护较优）
首先完成GelMA光交联，制备得到空白固态水凝胶；之后将成型凝胶浸泡于外泌体PBS分散液，依靠扩散，外泌体渗透进入凝胶三维孔洞。
优势：光交联全过程没有外泌体存在，自由基、光照完全不会损伤外泌体，较大程度保全囊泡活性。
劣势：外泌体载入量有限，并且后期释放会快速暴释；不适合高载量需求。
实操备忘：如果选择共混原位交联工艺，优先LAP - 405 nm可见光体系；较小有效光照剂量；低温避光操作；不可长时间混合放置。不能以"凝胶成型"作为实验成功的标准，必须检测外泌体囊泡完整性。
三、分层完整证据链体系
|-------------|------------------------------------------------|---------------------------|------------------------------------|
| 观察维度 | 推荐检测手段 | 获取信息 | 关键解读边界 |
| GelMA凝胶交联确证 | 红外光谱双键消耗测试、压缩模量测试 | 确认GelMA交联成型、凝胶力学性能 | 凝胶成型≠外泌体囊泡完整、具备生物活性 |
| 外泌体囊泡完整性证据 | TEM透射电镜、NTA纳米颗粒追踪、外泌体特征标志物WB（CD63、CD81、TSG101） | 检测凝胶洗脱出来的外泌体；确认囊泡完整，标志物保留 | WB检出蛋白，不能区分完整囊泡和游离蛋白碎片，需要搭配NTA/TEM |
| 外泌体体外释放行为 | 凝胶浸泡PBS，定时收集释放上清；NTA、BCA、WB定量 | 外泌体累积释放曲线；区分暴释/缓释行为 | 反映材料释放动力学特征 |
| 生物学功能验证 | 细胞增殖、迁移、创面修复细胞模型；空白GelMA凝胶对照组 | 验证外泌体带来的生物学修复效应 | 排除GelMA基质本身带来的细胞效应 |
四、细分故障排查
-
故障现象：凝胶可以正常成型，但是细胞/动物实验完全没有修复效果
排查优先级：①紫外I2959引发剂，紫外光照直接大量破坏外泌体囊泡；②光照剂量过高，大量自由基氧化，外泌体破裂，活性物质泄漏；③GelMA前驱液温度过高，外泌体提前裂解。 -
故障现象：共混之后，外泌体NTA检测颗粒浓度大幅度下降
排查优先级：前驱液环境温度过高；光引发剂浓度过高，自由基氧化损伤外泌体；外泌体在GelMA溶液中长时间放置，囊泡自发破裂。 -
故障现象：浸泡载入工艺，外泌体载入量很低
排查优先级：GelMA交联度过高，凝胶孔隙过小，外泌体难以扩散进入凝胶内部；凝胶厚度过大，扩散距离受限。
------以上资料由RuixiYc小编提供，仅用于科研！
