前言
在完成原理图设计并成功导出网表后，下一步就是将逻辑设计转化为物理PCB布局。然而，许多工程师在将网表导入Allegro PCB Editor后，面对一个"诡异"的现象------状态栏显示有55个器件和35个网络，但工作区却是一片空白，元器件一个都看不到。
别慌，这不是软件出错了，而是你还没把元器件从"后台"放到"板子"上。本文将手把手教你完成网表导入、封装库路径配置、板框绘制以及元器件自动放置的完整流程，并解决导入过程中可能遇到的常见错误。
一、 网表导入PCB Editor
1.1 导入网表
在Allegro PCB Editor中，通过 File > Import > Logic 将Capture导出的网表文件导入到PCB Editor中。

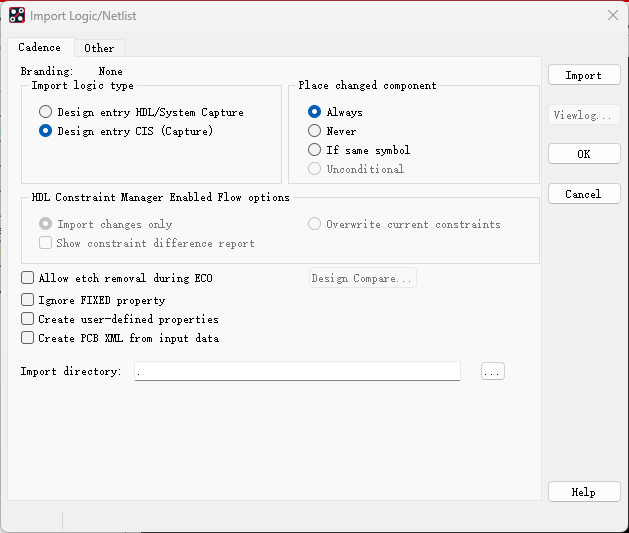

图1：网表导入界面

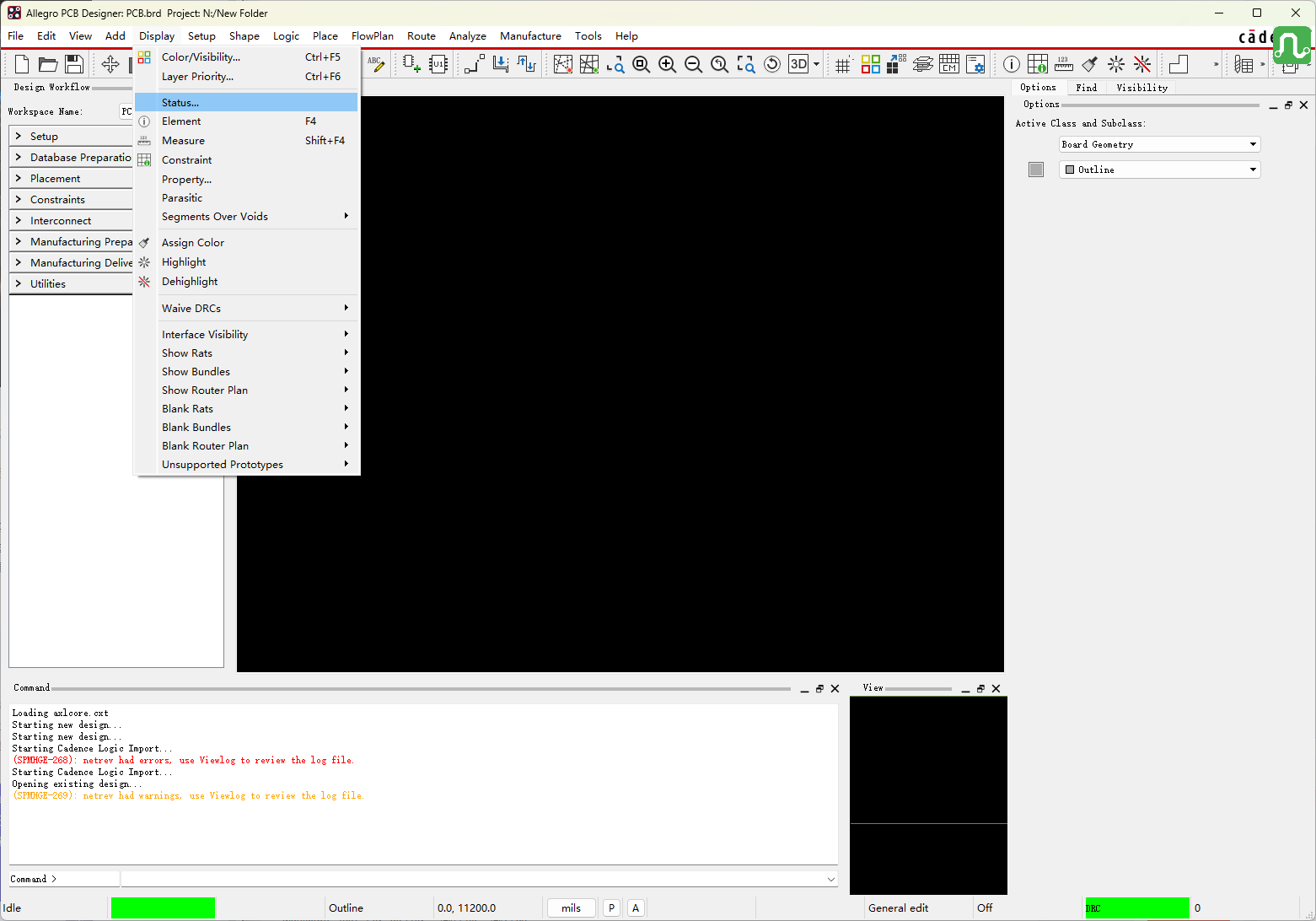

导入结果判读，通过Display > status 弹出状态信息框

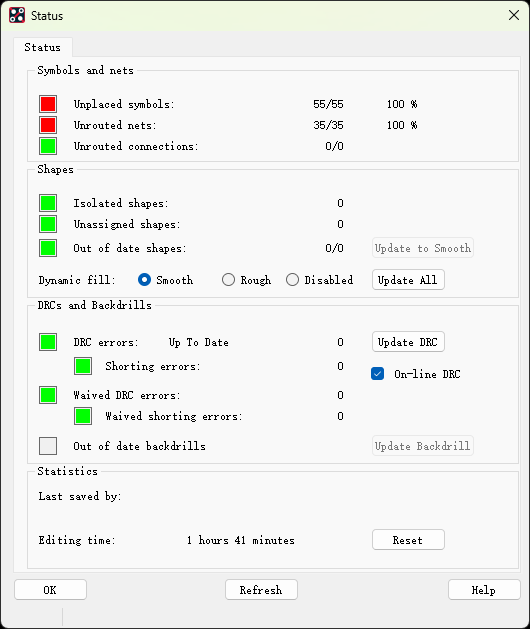

导入成功后，状态信息框会显示当前设计中的器件数量和网络数量。例如，状态栏显示"55个器件、35个网络"，说明网表已成功解析。
1.2 为什么界面是空白的？
这是新手最常遇到的困惑。状态栏虽然显示了器件和网络，但工作区一片空白。原因在于：网表导入只是将器件和网络信息加载到PCB Editor的后台数据库中，器件并没有被实际放置到PCB板上。
这就好比你在电脑上建了一个"联系人列表"，但人还没到场一样。下一步，我们需要通过 QPlace 工具将这些"后台"的元器件放置到PCB板框内。
二、 前置准备：指定封装库路径
在放置元器件之前，必须确保PCB Editor能够找到对应的封装文件（.psm）。如果封装库路径未配置，QPlace将无法识别和放置器件。
2.1 配置封装库路径

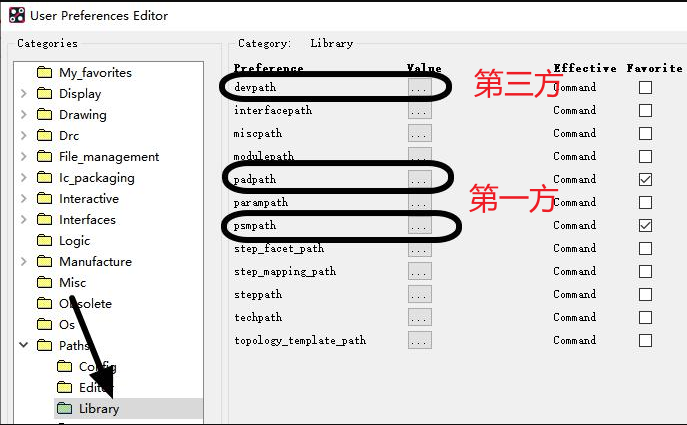

- 点击 Setup > User Preferences
- 找到 Paths 分类下的 Library
- 在 psmpath 和padpath （封装库路径）中添加你存放
.psm封装文件的目录 - 点击 OK 保存
⚠️ 关键步骤：如果psmpath路径未配置或配置错误，QPlace在搜索器件时会找不到对应的封装文件，导致放置失败或器件显示异常。
三、 使用QPlace放置元器件
3.1 启动Quickplace

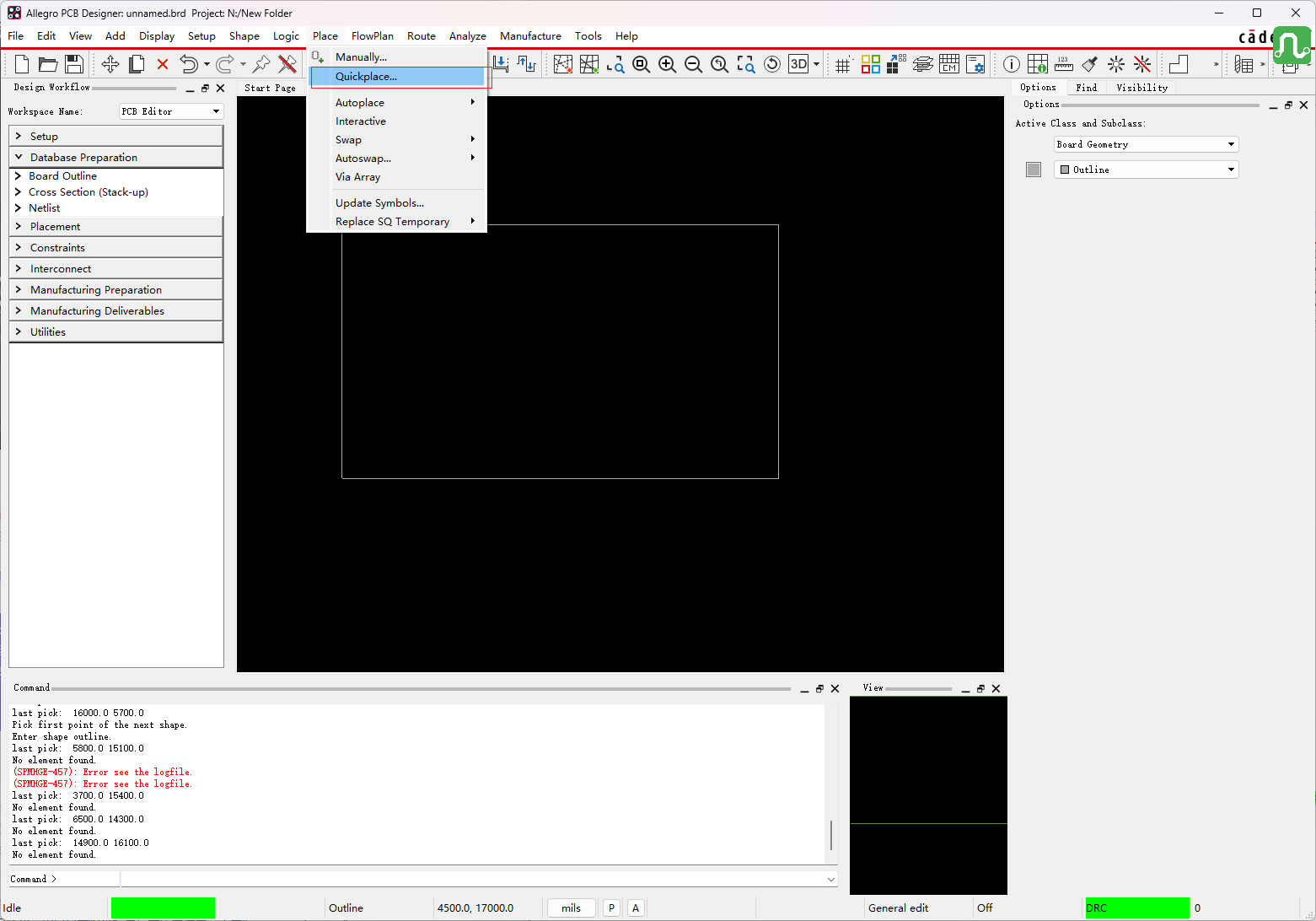

配置好封装库路径后，通过 Place > Quickplace 放置元器件。
图2：QPlace元器件放置工具

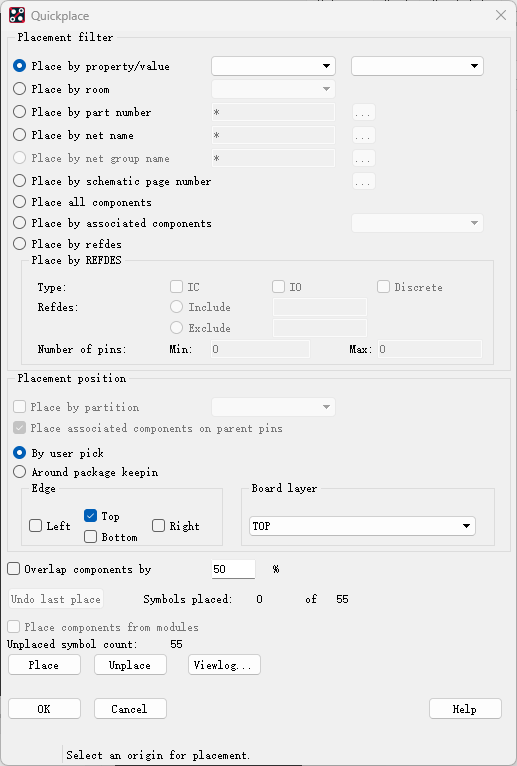

图3：放置元器件 参数
四、 常见错误处理
❌ 错误1：提示"You need to add a board geometry outline"
在尝试放置元器件时，你可能会遇到如下报错提示：
You need to add a board geometry outline
这个错误的意思是：PCB板框（Board Outline）尚未绘制。Allegro要求必须先有板框定义，才能放置元器件------因为软件需要知道元器件应该放在哪块"地盘"上。

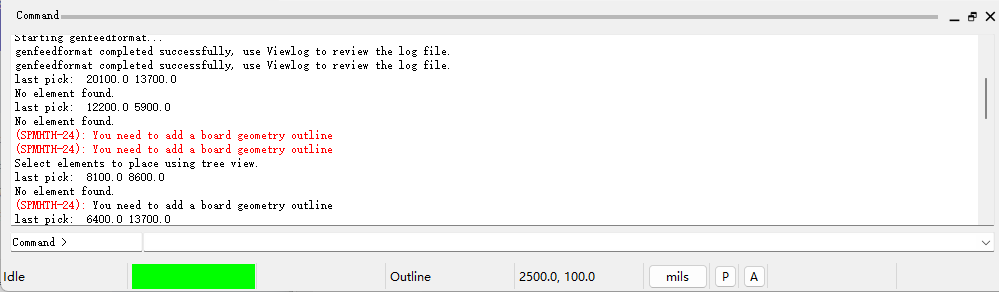

图4：缺少板框的报错提示
✅ 解决方案：绘制板框
- 在 总体层叠，做板框、标注和丝印的Board Geometry下选择 Outline 或 Design_Outline上绘制PCB板的物理轮廓
- 使用 shape> Rectangular 命令，绘制封闭的矩形

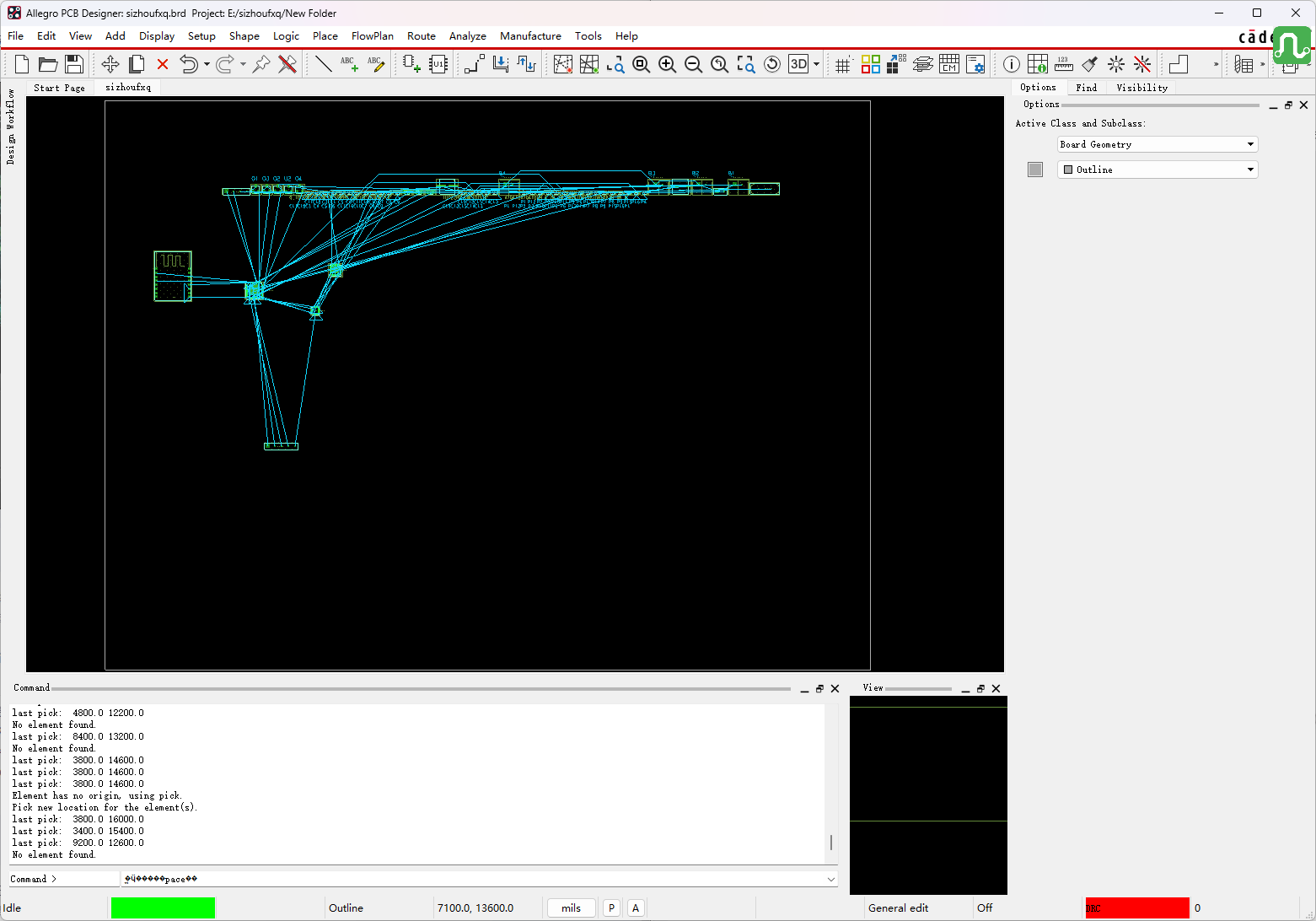

- 绘制完成后，再次尝试放置元器件，报错将消失

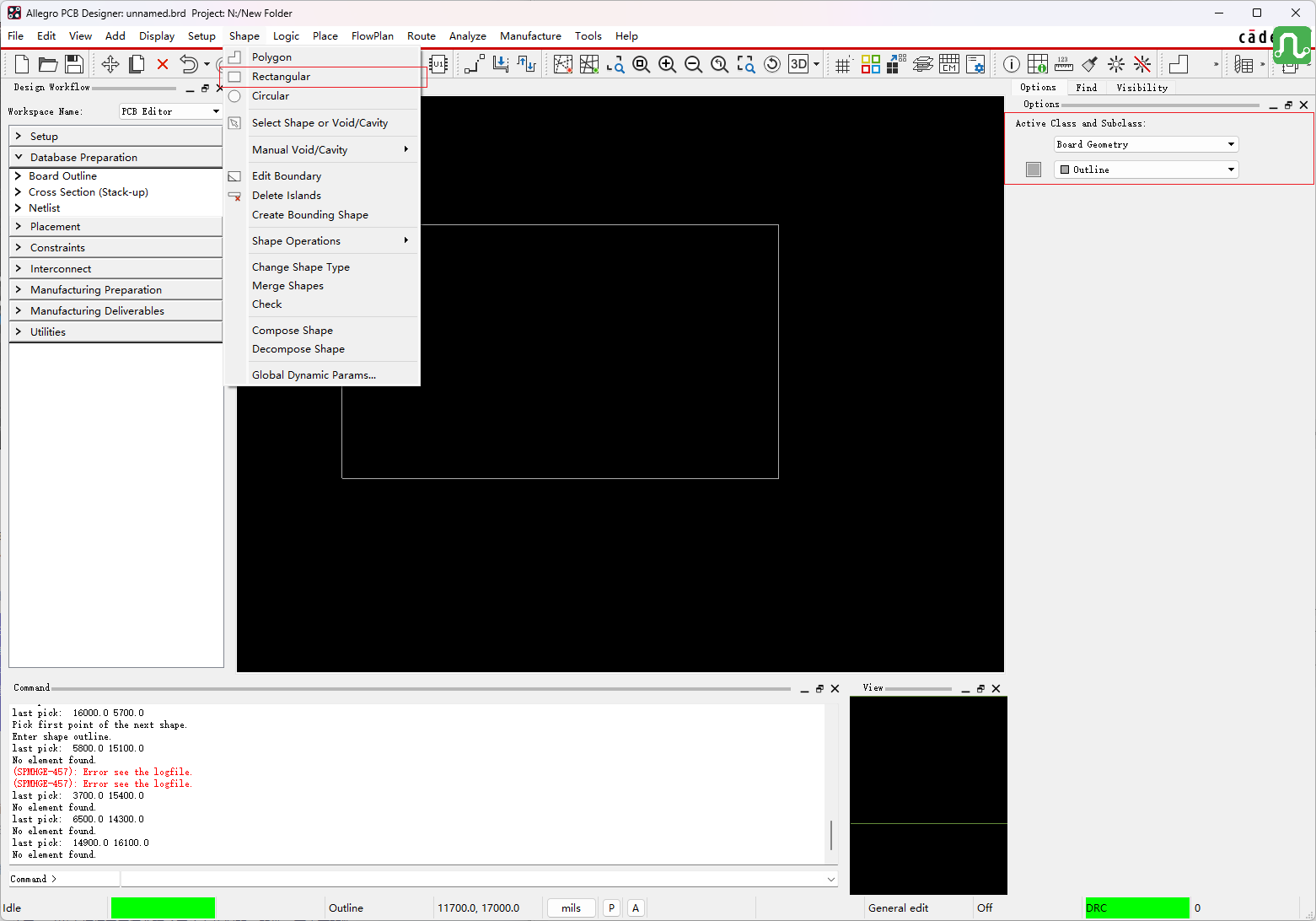

图5：在Outline层绘制PCB板框
