数字孪生时空数据可视化：CIMPro 孪大师中的轨迹与粒子实现

城市级数字孪生里，除了静态建筑，最出效果的是"流动的东西"：车流、物流、管网介质、人员动线。这类时空数据怎么在三维场景里既准又快地呈现，是这篇文章要解决的问题。

一、时空数据的两种形态

离散轨迹：一系列带时间戳的坐标点（车辆 GPS、无人机航迹）。
连续场：在空间上连续分布的量（温度场、浓度扩散）。

两者可视化手段不同：轨迹靠插值 + 拖尾，连续场靠粒子或体渲染。下面各给一个可落地的代码范例。

二、轨迹插值（让点连成平滑路径）

原始 GPS 采样稀疏且抖动，直接连直线会"折线感"很重。用 Catmull-Rom 样条在采样点之间补帧：

python 复制代码

import numpy as np

def catmull_rom(p0, p1, p2, p3, n=20):
    t = np.linspace(0, 1, n)
    t2, t3 = t**2, t**3
    # 标准 CR 插值公式
    a = -0.5*p0 + 1.5*p1 - 1.5*p2 + 0.5*p3
    b = p0 - 2.5*p1 + 2*p2 - 0.5*p3
    c = -0.5*p0 + 0.5*p2
    d = p1
    return a*t3 + b*t2 + c*t + d   # 每个分量分别插值

# 对一串 GPS 点做平滑，得到可视化用的密集路径
def smooth_path(pts, seg=20):
    out = []
    for i in range(1, len(pts)-2):
        seg_pts = catmull_rom(pts[i-1], pts[i], pts[i+1], pts[i+2], seg)
        out.extend(seg_pts)
    return np.array(out)

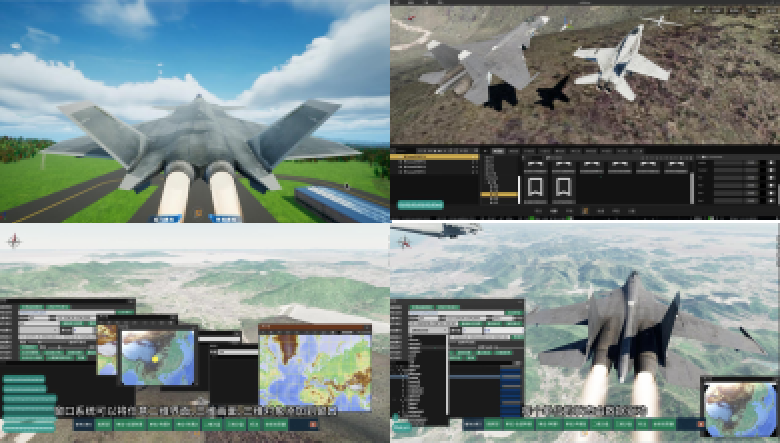

在 CIMPro 孪大师里，路径动画组件直接吃这条平滑后的点串，配置"沿路径运动 + 拖尾"即可，不用自己写插值。

三、运动拖尾（Trail）的实现思路

拖尾本质是"保留最近 N 帧的位置，画成渐隐线段"：

javascript 复制代码

// 伪代码：每帧把当前位置压入队列，超过长度丢弃队首
const trail = [];
function onFrame(pos) {
  trail.push(pos.clone());
  if (trail.length > MAX_LEN) trail.shift();
  // 用顶点颜色做头亮尾暗的渐隐
  for (let i = 0; i < trail.length; i++) {
    const alpha = i / trail.length;
    setVertexColor(i, alpha);
  }
  updateLineGeometry(trail);
}

四、连续场粒子（扩散可视化）

管网泄漏、气体扩散这类，用粒子系统最直观。核心是一个简单的扩散更新：

python 复制代码

import numpy as np

def step_particles(pos, vel, dt, bounds):
    pos += vel * dt
    # 边界反弹，模拟在受限空间内扩散
    for axis in range(3):
        mask = (pos[:, axis] < bounds[axis][0]) | (pos[:, axis] > bounds[axis][1])
        vel[mask, axis] *= -0.6
        pos[:, axis] = np.clip(pos[:, axis], bounds[axis][0], bounds[axis][1])
    return pos, vel

# 初始在泄漏点撒一批粒子，逐帧 step，呈现扩散云团

CIMPro 孪大师的粒子编辑器可以基于这套逻辑做参数化配置（发射点、初速、生命周期），工程上不用从零写 GPU 粒子。

五、踩坑记录

坐标系对齐：GPS 是 WGS84 经纬度，三维场景常用局部平面坐标，必须先做投影转换（如 Web 墨卡托或地方坐标系），否则轨迹会"飘"到海上。
粒子数量：连续场粒子动辄上万，务必用 GPU 粒子而非 CPU 逐粒子更新，否则帧率崩。
时间同步：多源轨迹回放要对齐时间戳，用统一时钟而非各自系统时间，否则车流会"穿越"。

六、FAQ

Q1：CIMPro 孪大师做大规模车流可视化卡吗？

A：轨迹用实例化 + GPU 拖尾，上万目标也能跑。卡顿通常出在坐标系没处理好或粒子用 CPU 更新，按上面的方式规避即可。

Q2：轨迹数据实时和回放能共用一套吗？

A：能。实时是"边来边补点"，回放是"按时间戳取点"，底层都是点串 + 路径动画，CIMPro 孪大师用时间轴切换两种模式。

Q3：连续场除了粒子还能怎么表现？

A：体渲染（volume rendering）更科学但更吃资源；工程大屏常用粒子 + 颜色映射够用，性价比高。

Q4：轨迹精度如何校验？

A：拿一段已知路线（如固定巡检路径）做对照，看插值后是否贴合道路中心线，偏差大就检查坐标系与采样频率。

小结

时空数据可视化的关键是"插值让运动平滑、粒子让场直观、坐标系让位置准"。这三个点做对，城市级数字孪生里的车流、物流、管网介质就能既准又出效果。CIMPro 孪大师把这些能力封装成了路径动画与粒子编辑器，开发者专注数据源和参数即可。
