图解 Fluss（一）：一张图看清整体架构，两张图理解核心服务

阅读本文你将了解： Fluss 集群由哪几类节点构成、Coordinator 与 TabletServer 的职责边界为什么这样切分、元数据和数据分别存在哪里、以及 Coordinator 的"两阶段启动 + ZK Fence"设计如何防止脑裂。

配套图表：component-01-architecture、class-01-server-hierarchy

难度：⭐ | 适合人群：第一次接触 Fluss 的架构师与开发

一、从一个真实的选型场景说起

假设你是某电商公司的数据平台负责人。当前的实时链路是这样的：

复制代码

业务库 → Canal → Kafka → Flink → Redis(维表) + HBase(结果) → 应用
                    ↓
                 Kafka → Flink → Iceberg(离线)

这套架构跑了两年，痛点越来越明显：

痛点	具体表现
链路长	同一份数据被写 3 遍（Kafka、HBase、Iceberg），存储成本翻三倍
维表关联慢	维表存 Redis，每次关联一次网络往返，大促时 RT 从 5ms 涨到 80ms
状态太重	Flink 双流 Join 的状态 8TB，Checkpoint 要 12 分钟，一次故障恢复半小时
查不了历史	Kafka 只保留 7 天，想查一个月前的数据得去 Iceberg，两套语法

老板问你：能不能简化？

Fluss 给出的答案是：让 Kafka 具备 KV 点查能力、列裁剪能力，并原生对接湖格式。 但要判断这个答案是否成立，你得先看懂它的架构。

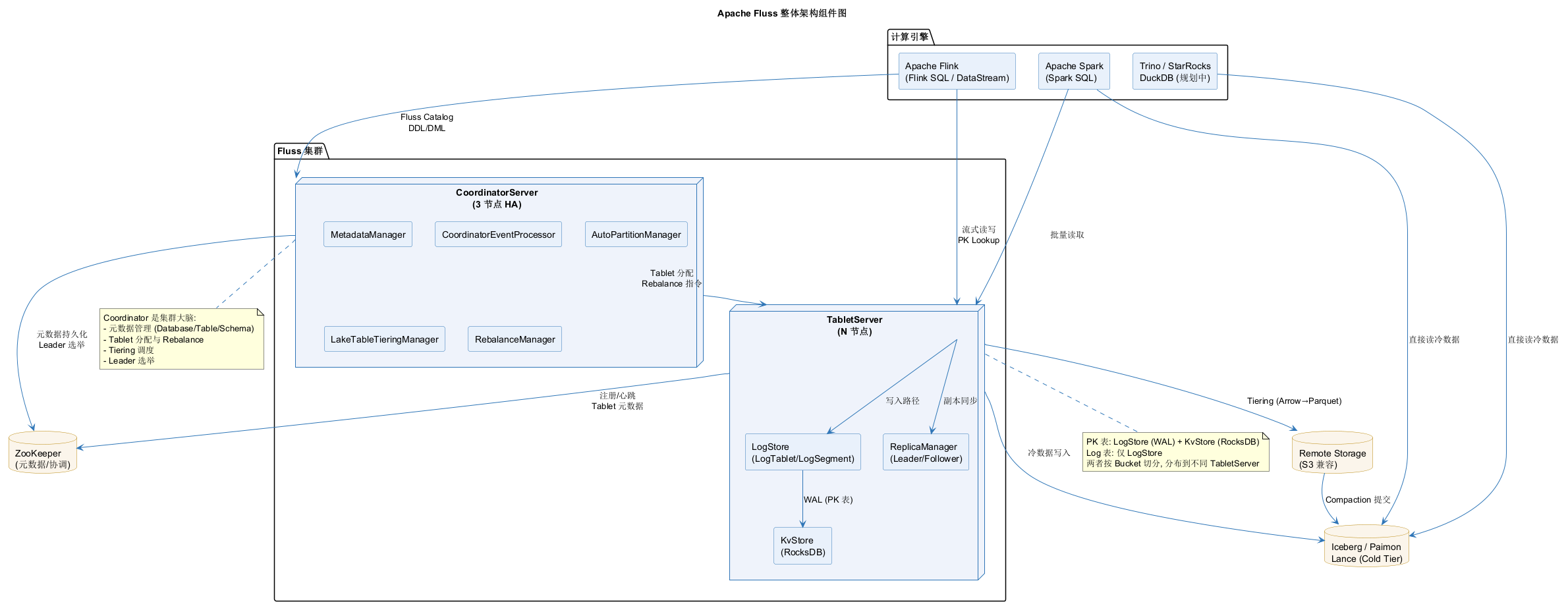

二、图 1：整体架构组件图

2.1 四层结构

整张图从上到下可以切成四层：

复制代码

┌─────────────────────────────────────────────────┐
│  ① 计算引擎层   Flink / Spark / Trino / StarRocks │  ← 无状态，可随意扩缩
├─────────────────────────────────────────────────┤
│  ② Fluss 集群   CoordinatorServer (3 节点 HA)    │  ← 大脑：元数据 + 调度
│                TabletServer (N 节点)             │  ← 手脚：数据存储 + 读写
├─────────────────────────────────────────────────┤
│  ③ 协调层       ZooKeeper                        │  ← 元数据存储 + 选主
├─────────────────────────────────────────────────┤
│  ④ 存储层       S3 对象存储 / Iceberg / Paimon    │  ← 冷数据归档
└─────────────────────────────────────────────────┘

2.2 Coordinator 内部：五个组件各司其职

图中 Coordinator 节点里画了五个组件，它们的分工是：

组件	职责	类比 Kafka
`MetadataManager`	Database / Table / Schema 的 CRUD，持久化到 ZK	Kafka 的 `AdminManager` + ZK 元数据
`CoordinatorEventProcessor`	单线程事件循环，串行处理所有协调事件	类似 Kafka Controller 的事件队列
`AutoPartitionManager`	自动创建分区（比如按天自动建分区）	Kafka 无对应组件
`LakeTableTieringManager`	调度热数据 → 冷数据的分层任务	Kafka 无对应组件
`RebalanceManager`	负载不均衡时生成迁移计划	类似 Kafka 的分区重分配

关键设计：Coordinator 不存任何业务数据。

这一点和 Kafka 的 Controller 有本质区别。Kafka 的 Controller 是"Broker 兼职"，Controller 节点本身也存分区数据；而 Fluss 的 Coordinator 是一个纯粹的协调者，它只持有元数据视图和调度逻辑。

这带来两个直接好处：

Coordinator 可以很轻量：4C8G 的机器就能扛住几万 Tablet 的元数据管理。
扩缩容不影响数据：加 TabletServer 时，Coordinator 只需要重新分配 Tablet，自己不用迁移任何东西------这就是存算分离。

2.3 TabletServer 内部：两套存储引擎

java 复制代码

// TabletServer 持有的核心组件（简化）
public class TabletServer extends ServerBase {
    private LogManager logManager;        // LogStore：日志存储
    private KvManager kvManager;          // KvStore：键值存储
    private ReplicaManager replicaManager; // 副本管理
    private RpcServer rpcServer;          // RPC 服务
}

图中 TabletServer 下方有一条关键的 note，它解释了 Fluss 两类表的存储差异：

复制代码

PK 表：LogStore (WAL) + KvStore (RocksDB)
Log 表：仅 LogStore
两者按 Bucket 切分，分布到不同 TabletServer

这就是 Fluss 相对 Kafka 最核心的增量：同一套集群，既可以当"消息队列"用（Log 表），也可以当"KV 数据库"用（PK 表）。

	Log 表	PK 表
存储	只有 `LogTablet`	`LogTablet`(WAL) + `KvTablet`(RocksDB)
能力	追加写、流式读	追加写、流式读、按主键点查、按主键更新/删除
典型场景	埋点日志、CDC 流	维表、宽表、实时聚合结果
存储成本	1x	约 2.5x（多一份 RocksDB）

2.4 连接关系逐条拆解

图里的箭头看似多，其实只有四组：

① 计算引擎 → 集群

复制代码

Flink --> Coordinator : Fluss Catalog DDL/DML
Flink --> TabletServer : 流式读写 / PK Lookup
Spark --> TabletServer : 批量读取

注意 Flink 是双通道 的：DDL（建表改表）走 Coordinator，实际数据读写直连 TabletServer。Coordinator 不在数据路径上，这是高吞吐的前提。

② 集群 → ZooKeeper

复制代码

Coordinator --> ZK : 元数据持久化 + Leader 选举
TabletServer  --> ZK : 注册/心跳 + Tablet 元数据

③ Coordinator → TabletServer（控制流）

复制代码

Coordinator --> TabletServer : Tablet 分配 / Rebalance 指令

④ 数据分层（冷热分离）

复制代码

TabletServer --> S3        : Tiering (Arrow → Parquet)
S3           --> Iceberg   : Compaction 提交

这条链路是 Fluss 的 Streaming Lakehouse 能力，第 5 篇会展开。

2.5 回到选型场景

现在可以回答开头的问题了：

原痛点	Fluss 的解法
链路长、存三份	PK 表一份数据同时支持流式读和点查；冷热分层自动归档到 Iceberg
维表关联慢	维表直接放 Fluss PK 表，Lookup 走 LRU + Bloom + RocksDB，亚毫秒级
状态太重	Delta Join 把 Join 状态外部化（第 3 篇会讲）
查不了历史	Union Read 统一查询热层 + 冷层，一套 SQL

三、图 2：核心服务类图

看完了宏观架构，我们下沉到代码层面，看看这两个服务是怎么实现的。

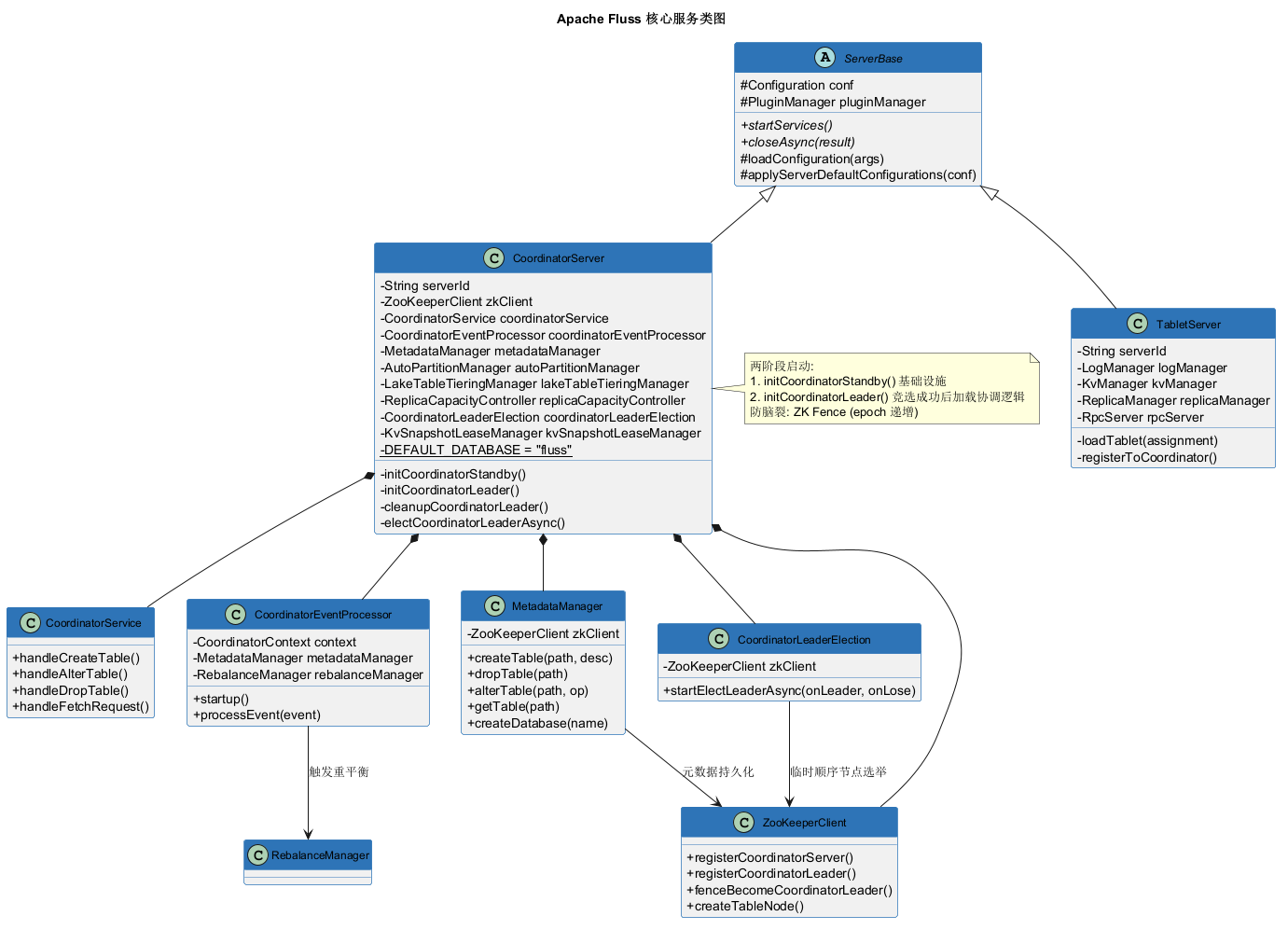

3.1 ServerBase：公共基类

java 复制代码

public abstract class ServerBase {
    protected Configuration conf;
    protected PluginManager pluginManager;

    public abstract void startServices() throws Exception;
    public abstract void closeAsync(@Nullable CompletableFuture<Void> closeResult);

    protected Configuration loadConfiguration(String[] args) { /* ... */ }
    protected void applyServerDefaultConfigurations(Configuration configuration) { /* ... */ }
}

ServerBase 抽象了两类服务的共性：配置加载、插件管理、生命周期。子类只需实现 startServices() 和 closeAsync()。

这是很标准的模板方法模式，但它有个值得注意的设计：closeAsync 返回的是 CompletableFuture 而不是 void。

为什么？因为 Fluss 的资源释放是有依赖顺序的。Coordinator 失去 Leader 身份时，必须按逆序清理：先停 EventProcessor（不再处理新事件）→ 再关 ChannelManager（断开与 TabletServer 的连接）→ 最后清理 RpcClient。异步返回让调用方能编排这个顺序。

3.2 CoordinatorServer：两阶段启动

这是整张图最值得关注的设计。看图右侧的 note：

复制代码

两阶段启动:
1. initCoordinatorStandby()  基础设施
2. initCoordinatorLeader()   竞选成功后加载协调逻辑
防脑裂: ZK Fence (epoch 递增)

为什么不能一次性启动完？

因为一个 Fluss 集群通常部署 3 个 Coordinator，但同一时刻只有 1 个是 Leader 。如果三个节点启动时就把 EventProcessor、ChannelManager 这些"Leader 专属资源"全部初始化了，会出两个问题：

浪费资源（Standby 节点白占内存和线程池）
更严重：万一发生网络分区，两个节点都以为自己是 Leader，就会同时下发冲突的 Tablet 分配指令

所以 Fluss 的做法是：

java 复制代码

// 阶段一：所有节点都执行，只起基础设施
private void initCoordinatorStandby() {
    // RPC 服务（仅健康检查端口）
    // ZooKeeper 连接
    // MetadataManager（只读模式）
    // DynamicConfigManager（监听配置变更）
}

// 阶段二：只有竞选成功的节点执行
private void initCoordinatorLeader() throws Exception {
    // 创建 CoordinatorEventProcessor（单线程事件循环）
    // 启动 AutoPartitionManager
    // 创建 CoordinatorChannelManager（主动连接所有 TabletServer）
    // 创建默认数据库 "fluss"
}

3.3 防脑裂：ZK Fence

两阶段启动解决的是"资源按需分配"，但还需要解决"旧 Leader 诈尸"。

考虑这个场景：

复制代码

1. Coordinator A 是 Leader，epoch = 5
2. A 发生长时间 GC，ZK 会话超时，A 被摘除
3. Coordinator B 竞选成功，成为新 Leader，epoch = 6
4. A 的 GC 结束，恢复运行，它以为自己还是 Leader
5. A 和 B 同时下发指令 → 集群状态混乱

Fluss 的解法是 fenceBecomeCoordinatorLeader()：

java 复制代码

class ZooKeeperClient {
    /**
     * 递增 epoch 并返回新的 ZkEpoch。
     * 若返回 null，说明存在更新的 epoch，本次竞选失败。
     */
    @Nullable
    public ZkEpoch fenceBecomeCoordinatorLeader() { /* ... */ }
}

原理和 Kafka 的 Controller epoch、HDFS 的 fencing token 一脉相承：每次竞选 Leader 时把 ZK 上的 epoch 计数器 +1，所有下发给 TabletServer 的指令都携带当前 epoch。TabletServer 只接受 epoch 大于已见最大值的指令，旧 Leader 的指令因为 epoch 过期而被直接丢弃。

3.4 组合关系：CoordinatorServer 的五个核心依赖

复制代码

CoordinatorServer *-- CoordinatorService           // 处理 RPC 请求
CoordinatorServer *-- CoordinatorEventProcessor    // 事件循环
CoordinatorServer *-- MetadataManager              // 元数据
CoordinatorServer *-- CoordinatorLeaderElection    // 选主
CoordinatorServer *-- ZooKeeperClient              // ZK 客户端

注意这里用的是组合（*--）而不是聚合 ：这些组件的生命周期完全由 CoordinatorServer 掌管，随它创建、随它销毁。

其中 CoordinatorService 是 RPC 请求的第一站：

java 复制代码

class CoordinatorService {
    public void handleCreateTable(...) { /* ... */ }
    public void handleAlterTable(...)  { /* ... */ }
    public void handleDropTable(...)   { /* ... */ }
    public void handleFetchRequest(...) { /* ... */ }
}

但它不直接改元数据 ，而是把请求包装成事件丢给 CoordinatorEventProcessor 的队列：

复制代码

CoordinatorEventProcessor --> RebalanceManager : 触发重平衡

为什么多此一举？ 因为单线程事件循环是最简单可靠的并发模型。所有的元数据变更、Tablet 分配、Rebalance 决策，都在这一个线程里串行执行，天然避免了锁竞争和状态不一致。这也是 Kafka Controller 在 KRaft 模式下坚持的设计。

3.5 TabletServer：更简单的四个组件

java 复制代码

class TabletServer extends ServerBase {
    private LogManager logManager;
    private KvManager kvManager;
    private ReplicaManager replicaManager;
    private RpcServer rpcServer;

    private void loadTablet(TabletAssignment assignment) { /* ... */ }
    private void registerToCoordinator() { /* ... */ }
}

TabletServer 没有状态机，它启动后只做两件事：

registerToCoordinator() --- 向 Coordinator 注册自己
loadTablet(assignment) --- 按 Coordinator 下发的分配方案加载 Tablet

它是一个纯粹的"执行者"：Coordinator 让它加载哪个 Tablet 它就加载，让它把哪个 Tablet 迁走它就迁走。这种"无脑执行"的设计让扩缩容变得非常安全------第 4 篇讲 Rebalance 时会看到这一点。

四、动手验证

看完图，建议立刻起一个集群验证。用官方 Docker 镜像：

bash 复制代码

docker run -d --name fluss-coordinator-server \
  -p 9123:9123 -p 9124:9124 \
  fluss/fluss:0.9.1-incubating coordinatorServer

docker run -d --name fluss-tablet-server \
  -p 9125:9125 \
  fluss/fluss:0.9.1-incubating tabletServer

进入 SQL 客户端，验证 Coordinator 的两阶段启动留下了什么痕迹：

sql 复制代码

-- 默认数据库 "fluss" 是 initCoordinatorLeader() 里创建的
SHOW DATABASES;
-- 输出：fluss

SHOW TABLES;
-- 空

-- 建一张 Log 表（只有 LogStore）
CREATE TABLE click_events (
    event_id     BIGINT,
    user_id      BIGINT,
    event_type   STRING,
    event_time   TIMESTAMP(3)
) WITH ('bucket.num' = '8');

-- 再建一张 PK 表（LogStore + KvStore）
CREATE TABLE user_profile (
    user_id    BIGINT,
    name       STRING,
    city       STRING,
    PRIMARY KEY (user_id) NOT ENFORCED
) WITH (
    'bucket.num' = '16',
    'table.merge-engine' = 'deduplicate'
);

然后去 TabletServer 的数据目录看一眼，你会看到两类表在磁盘上的差异：

复制代码

/data/fluss-server/data/
├── log/
│   └── fluss/
│       ├── click_events/          ← Log 表：只有 log 目录
│       │   └── bucket-0/
│       │       ├── 00000000000000000000.log
│       │       ├── 00000000000000000000.index
│       │       └── 00000000000000000000.timeindex
│       └── user_profile/          ← PK 表：log + kv 两个目录
│           └── bucket-0/
│               ├── 00000000000000000000.log       ← WAL
│               └── kv/
│                   └── rocksdb/
│                       ├── CURRENT
│                       ├── MANIFEST-000001
│                       └── 000005.sst             ← RocksDB 数据文件

看到这个目录结构，figure 1 里那句"PK 表 = LogStore + KvStore"就从抽象概念变成了磁盘上的真实文件。

五、生产实践要点

5.1 部署规格建议

节点	CPU / 内存	磁盘	副本数	说明
CoordinatorServer	4C / 8G	50G（日志）	3	不存业务数据，资源需求低
TabletServer	16C / 64G	SSD，按数据量	≥3	本地 SSD 是性能关键
ZooKeeper	2C / 4G	100G	3 或 5	独立部署，不要和业务混用

踩坑提醒：很多人图省事把 ZK 和 TabletServer 部署在同一台机器上。TabletServer 在高写入时磁盘 IO 打满，会导致 ZK 心跳超时，进而触发 Coordinator 频繁重选。这个故障现象是"集群周期性不可用"，排查起来很痛苦。

5.2 关键配置

properties 复制代码

# coordinator-server.yaml
coordinator.host: 0.0.0.0
coordinator.port: 9123
zookeeper.address: zk1:2181,zk2:2181,zk3:2181
zookeeper.root: /fluss

# tablet-server.yaml
tablet-server.host: 0.0.0.0
tablet-server.port: 9125
data.dir: /data/fluss-server/data
tablet-server.num-network-threads: 8
tablet-server.num-worker-threads: 16

5.3 健康检查

bash 复制代码

# Coordinator 是否已经选出 Leader
echo srvr | nc localhost 2181 | grep Mode

# 查看当前 Leader（ZK 上的临时节点）
zkCli.sh get /fluss/coordinator/leader

# Coordinator 日志中确认两阶段
grep "initCoordinatorStandby"  logs/coordinator-server.log
grep "initCoordinatorLeader"   logs/coordinator-server.log

六、排障手册

现象	可能原因	排查方向
集群起来后所有 DDL 都超时	没有 Leader	检查 3 个 Coordinator 是否都在 `Standby`，看 ZK 选举路径下有没有 `candidate_` 节点
出现两个 Leader	epoch fence 失效	检查 ZK 的 `/fluss/coordinator/epoch` 节点值；确认 ZK 集群本身没有脑裂
Leader 频繁切换	ZK 会话超时	检查 GC 停顿（`grep "Total time for which application threads were stopped"`）和网络 RTT
TabletServer 注册不上	网络或时钟	确认 9123 端口可达；检查机器时钟偏差（超过 `zookeeper.session-timeout` 的 1/3 会出问题）
建表报 "tablet allocation failed"	TabletServer 不足	`bucket.num` 大于可用 TabletServer 数，或剩余磁盘低于水位线

七、小结

回顾这两张图的核心结论：

四层架构：计算引擎 → Fluss 集群（Coordinator + TabletServer）→ ZooKeeper → 对象存储/湖格式。
Coordinator 不存数据，只管元数据和调度，这是存算分离的基础，也是它能做得很轻量的原因。
Flink 双通道：DDL 走 Coordinator，数据读写直连 TabletServer，Coordinator 不在数据路径上。
两阶段启动 + ZK Fence ：initCoordinatorStandby() 起基础设施，initCoordinatorLeader() 起 Leader 专属资源，配合递增 epoch 防止旧 Leader 诈尸。
单线程事件循环 ：CoordinatorEventProcessor 串行处理所有协调事件，用简单模型换可靠性。

下一篇，我们下沉到 TabletServer 内部，拆解 LogStore 与 KvStore 双引擎 ，看看一次 INSERT 到底在磁盘上留下了什么。
