这个电路实际是电流环最后环节:采集卡调理电路。它的核心任务，是把工业上常用的4-20mA电流信号，干净利落地转换成0-3.3V、0-5V或0-10V等电压信号，方便单片机等设备处理。它选用了一片LM324四运放芯片来完成主要工作。
整个电路的工作流程可以分为以下四个主要环节：
一、电源

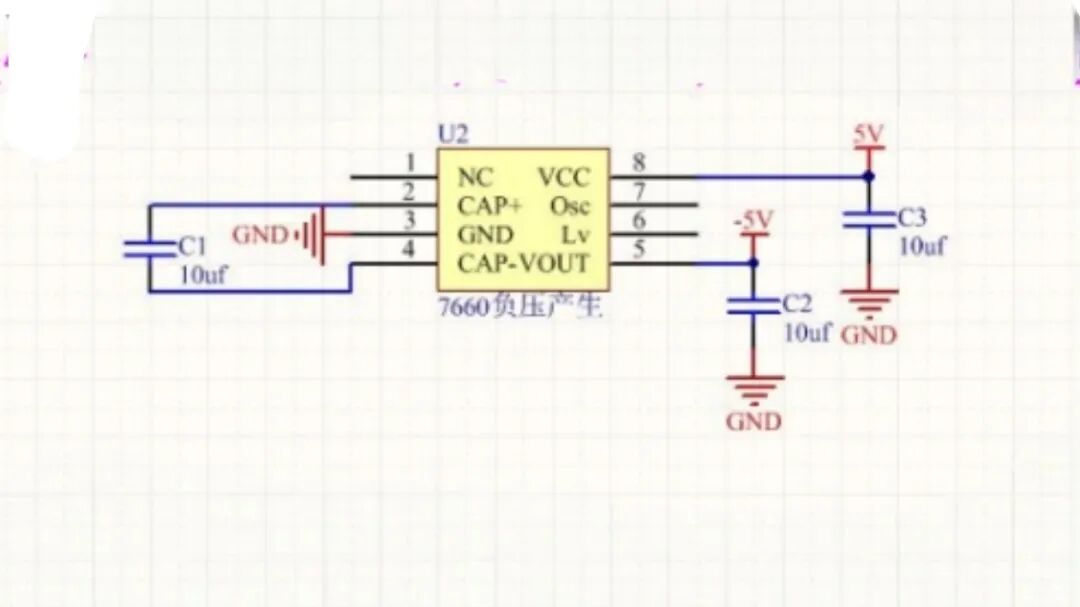

电路的供电输入范围是7-30V。电源首先经过防反接二极管保护，然后通过LDO稳压器产生稳定的+5V电压。这个+5V一方面给电源指示灯供电，另一方面输入到电荷泵芯片（如TP7660H或ICL7660），产生一路-5V电压。
最终，系统用VCC（外部输入） 和-5V为LM324运放供电。采用正负电源供电，是为了让运放输出能真正接近0V。
二、I→V转换电路工作原理
①电流检测与二级差分放大
电压提取
这是信号处理的第一步。4-20mA电流信号会流过一个100Ω的精密采样电阻R1，形成微弱的电压差信号。
一级差分放大:

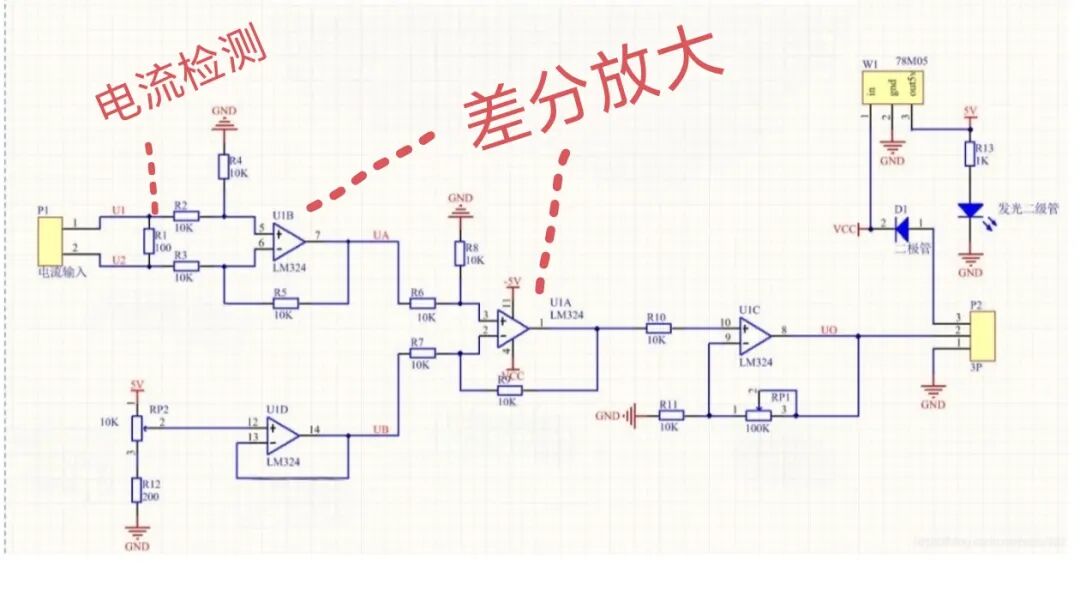

LM324的第一个运放（U1B）被接成差分放大电路（也叫减法器），用来精确放大R1两端的微小的电压差。经过这一级，输入的电流信号就被转换成了以电压形式呈现的信号。
二级差分放大:
U1A的核心作用就是"做减法"。它将前级U1B采到的电流信号（0.4~2V），减去由U1D提供的基准电压（0.4V），完成零点迁移。这样当输入4mA时，U1A输出0V；输入20mA时，输出1.6V。它把含有起始偏置的原始信号"平移"下来，为后级U1C的进一步放大提供纯净的、从零开始的信号。它是信号链中承前启后的关键枢纽。
②零点调整（解决4mA对应0V）
问题来了：4mA电流在采样电阻上会产生0.4V电压，但单片机希望4mA时输入是0V。为此，电路引入了"零点调整"功能。

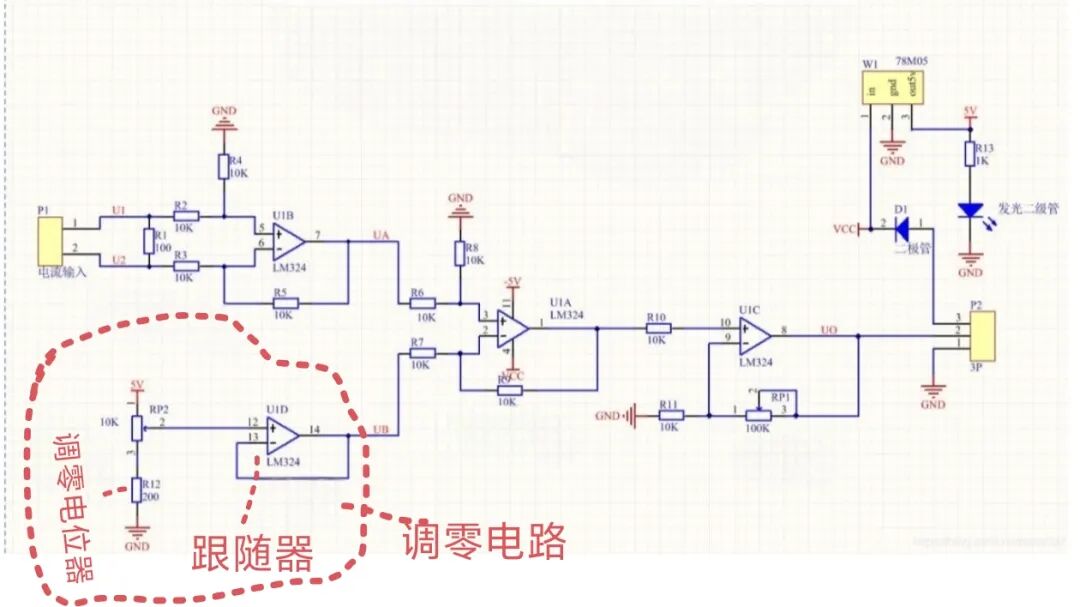

LM324的另一个运放（U1D）被接成电压跟随器，它的同相输入端接在一个由+5V和精密可调电阻RP2组成的分压电路上。通过调节RP2，可以产生一个精确的0.4V电压。
这个0.4V电压和第一级输出的信号一起送入由运放U1A组成的减法电路进一步差分放大 ，最终，U1A的输出 = (第一级信号) - 0.4V。这样一来，当输入4mA时，第一级输出0.4V，相减后正好得到0V，完成了"调零"。
③放大输出（调整满量程）
经过前两级，20mA电流对应的电压是1.6V，还需要放大到目标值（如3.3V、5V或10V）。

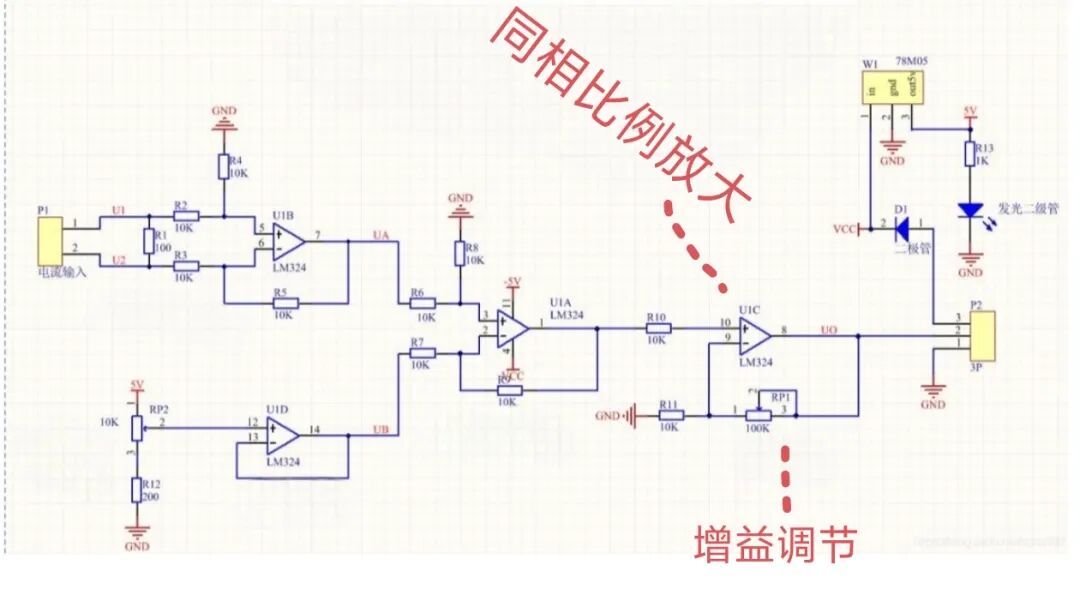

最后一级由运放U1C和可调电阻RP1构成同相比例放大电路。调节RP1可以改变这一级的放大倍数。实际使用时，输入20mA电流，调节RP1，直到输出电压等于你需要的电压值（如5V），就完成了"调量程"。
最后提示:
调零与调量程：建议先输入4mA电流调零（调RP2），再输入20mA电流调量程（调RP1）。
供电电压要足够：运放LM324的输出电压无法达到其供电电压。如果希望输出10V电压，运放的正极供电VCC至少需要12V以上。
