引言
在面向对象设计（OOD）的世界中，**类（Class）**是基本的构建模块。虽然对象是执行我们应用程序的运行实例，但类是定义其结构和行为的蓝图。有效地对这些类进行建模对于创建健壮、可维护的软件系统至关重要。
统一建模语言（UML）类图提供了一种标准化的视觉语言来描述这些蓝图。它们允许开发人员、架构师和利益相关者在编写第一行代码之前清晰地沟通复杂的系统结构。本指南探讨了 UML 类图的核心概念，详细介绍了从基本符号到复杂关系的所有内容，并演示了如何使用 Visual Paradigm 和 PlantUML 等现代工具来实现它们。

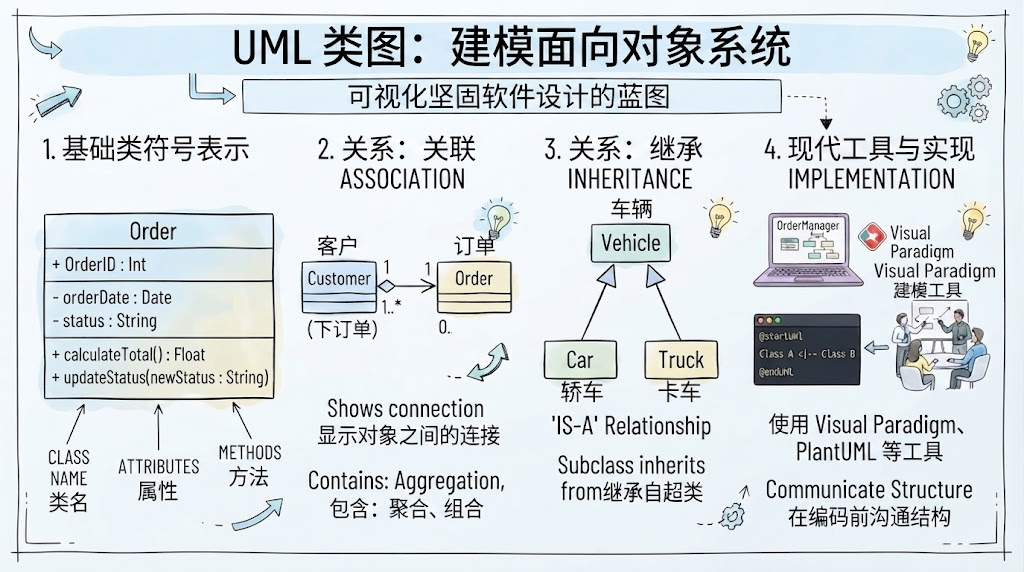

核心概念
1. 类的结构
UML 中的类表示为一个分为三个部分的矩形：
-
类名（Class Name） ：顶部区域包含类的名称。抽象类通常用斜体表示。
-
属性（Attributes） ：中间部分列出类的状态或数据成员。每个属性都有名称和类型（例如：
name: String）。 -
操作/方法（Operations/Methods） ：底部部分列出类提供的行为或服务。方法包括签名和返回类型（例如：
calculateTotal(): Double）。
可见性修饰符：
-
+Public（公有）：可从任何其他类访问。 -
-Private（私有）：仅可在定义它的类内部访问。 -
#Protected（受保护）：可在该类及其子类中访问。
2. 类之间的关系
UML 定义了几种类之间交互的具体方式。理解这些语义差异对于准确建模至关重要。

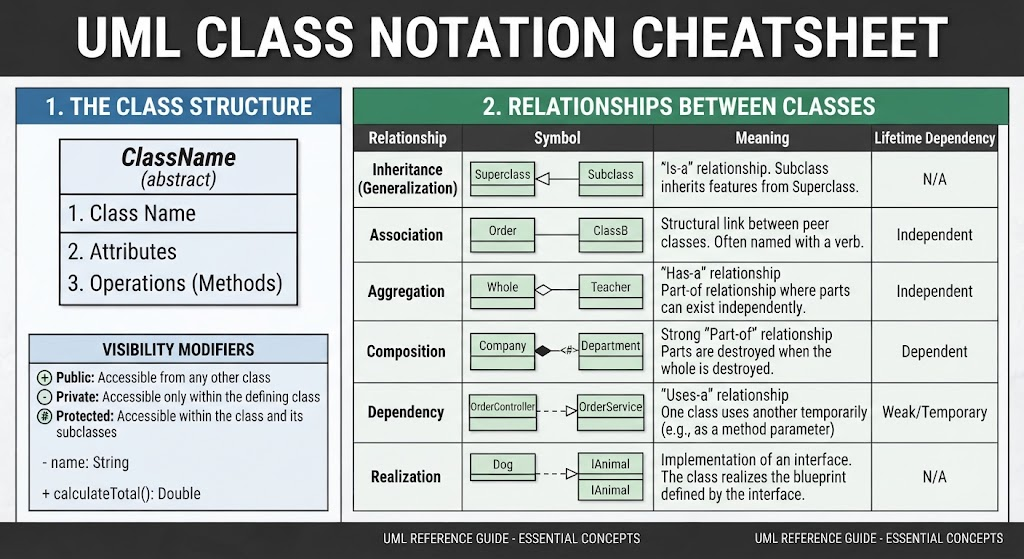

| 关系类型 | 符号 | 含义 | 生命周期依赖 |
|---|---|---|---|
| 继承 (Generalization) | 实线，空心箭头 | "Is-a"关系。子类从超类继承特征。 | N/A |
| 关联 (Association) | 实线 | 对等类之间的结构链接。通常用动词命名。 | 独立 |
| 聚合 (Aggregation) | 实线，空心菱形 | "Has-a"关系。部分-整体关系，其中部分可以独立存在。 | 独立 |
| 组合 (Composition) | 实线，实心菱形 | 强"部分-整体"关系。当整体被销毁时，部分也被销毁。 | 依赖 |
| 依赖 (Dependency) | 虚线，开放箭头 | "Uses-a"关系。一个类暂时使用另一个类（例如作为方法参数）。 | 弱/临时 |
| 实现 (Realization) | 虚线，空心箭头 | 接口的实现。类实现了接口定义的蓝图。 | N/A |
3. 类图的视角
图表的详细程度取决于开发阶段：
-
概念层（Conceptual）：专注于领域概念和词汇。技术细节最少。
-
规范层（Specification）：专注于接口和抽象数据类型（ADTs）。定义系统做什么，而不是怎么做。
-
实现层（Implementation）：描述类将如何确切地编码，包括具体的数据类型和可见性修饰符。
工具推荐：Visual Paradigm + AI + VPasCode 编辑器

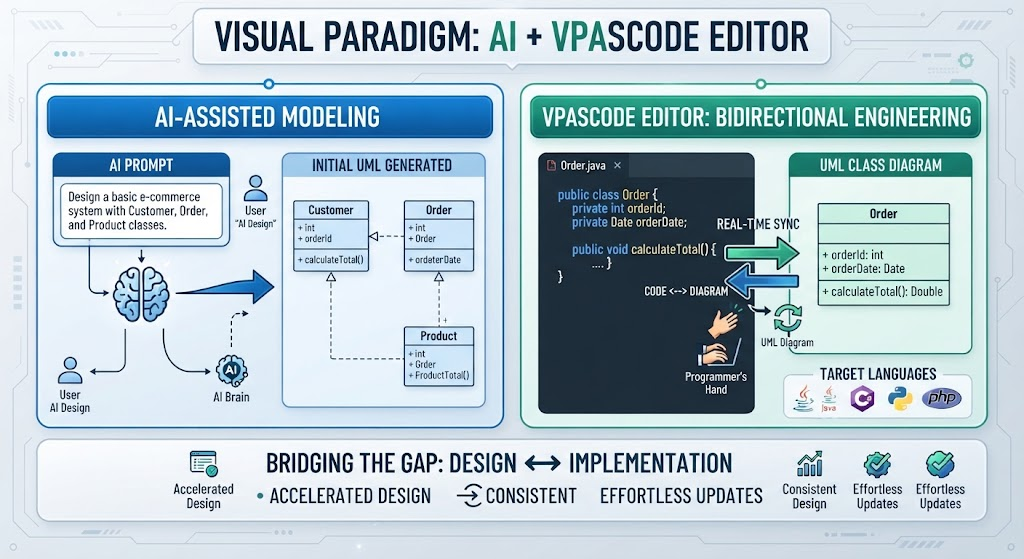

现代建模工具已经超越了简单的拖放界面。Visual Paradigm 集成了 AI 辅助和代码工程功能，以弥合设计与实现之间的差距。
-
AI 辅助建模：使用自然语言提示生成初始类结构，或根据领域描述建议关系。
-
VPasCode 编辑器：此功能支持双向工程。您可以在编辑器中编写代码并实时查看 UML 图更新，或者修改图表并让工具在目标编程语言（Java、C#、Python 等）中搭建相应的类文件框架。
PlantUML 类图示例
PlantUML 是一种流行的基于文本的 UML 图表创建工具。以下是展示上述概念的可渲染示例。
示例 1：基本类与继承

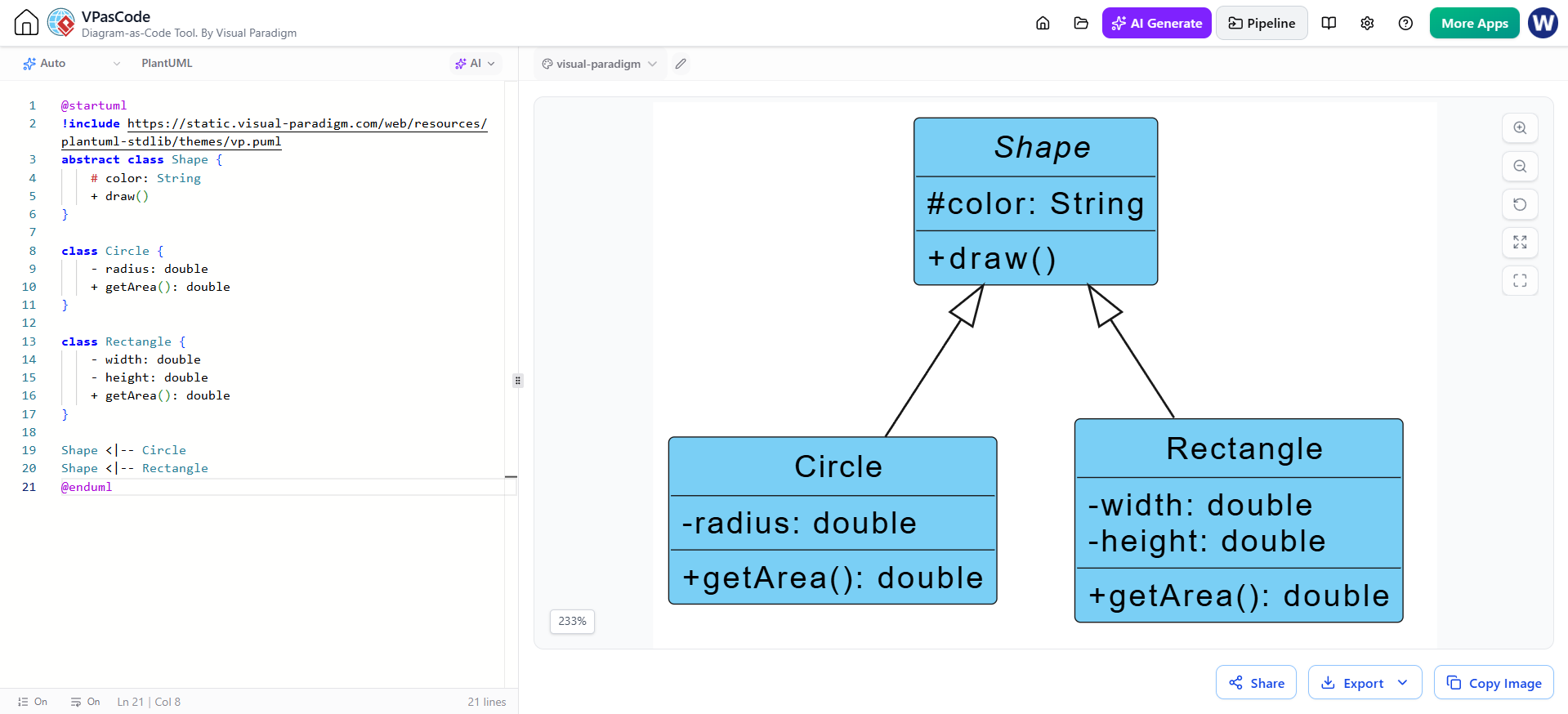

此示例显示了一个 Shape 超类和两个子类，演示了"is-a"关系。
@startuml
abstract class Shape {
# color: String
+ draw()
}
class Circle {
- radius: double
+ getArea(): double
}
class Rectangle {
- width: double
- height: double
+ getArea(): double
}
Shape <|-- Circle
Shape <|-- Rectangle
@enduml示例 2：聚合 vs 组合

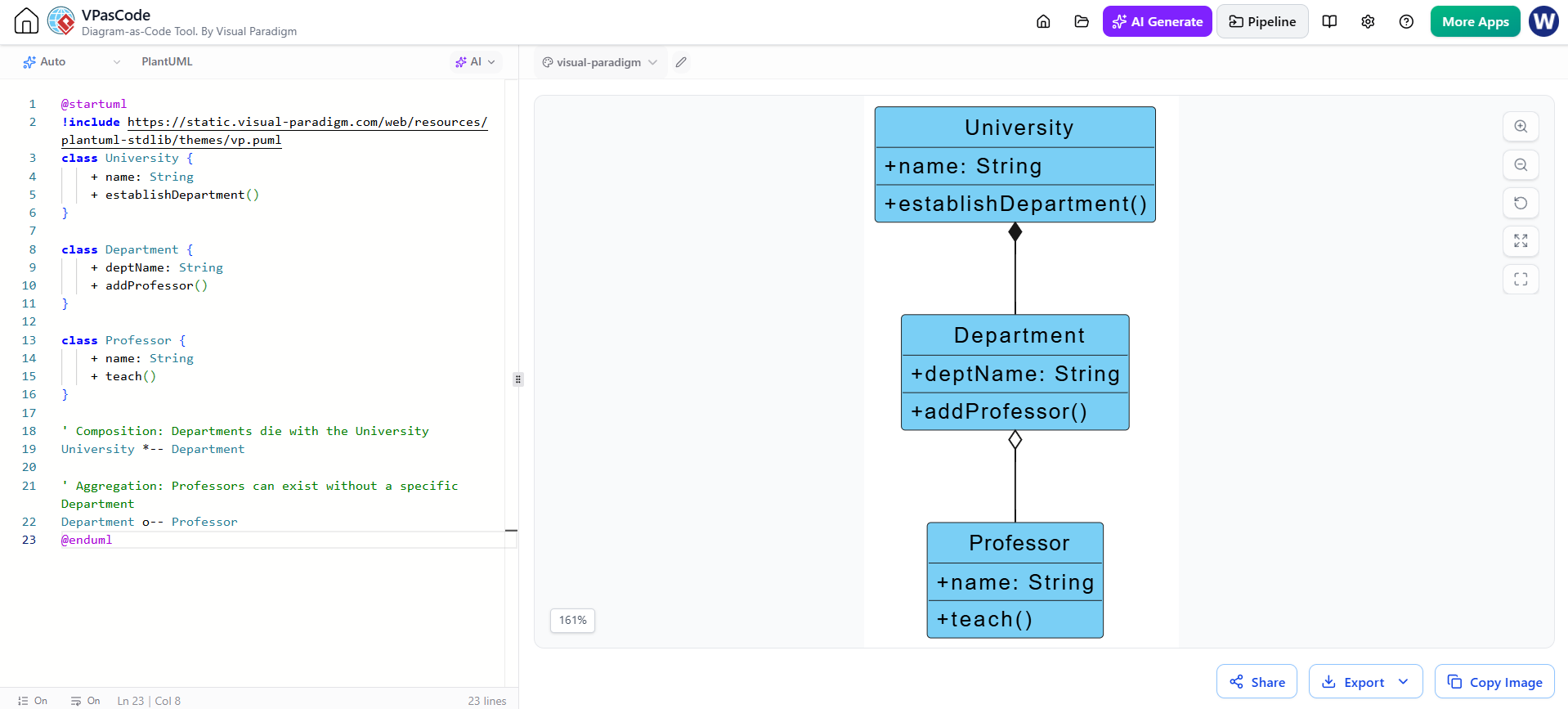

此示例区分了 University（拥有 Departments，在某些模型中部门可能在大学关闭后依然存在，但此处我们使用组合表示强所有权）和拥有 Professors 的 Department（聚合，因为教授可以在部门间流动）。
@startuml
class University {
+ name: String
+ establishDepartment()
}
class Department {
+ deptName: String
+ addProfessor()
}
class Professor {
+ name: String
+ teach()
}
' 组合：部门随大学一起消亡
University *-- Department
' 聚合：教授可以脱离特定部门存在
Department o-- Professor
@enduml示例 3：依赖与实现

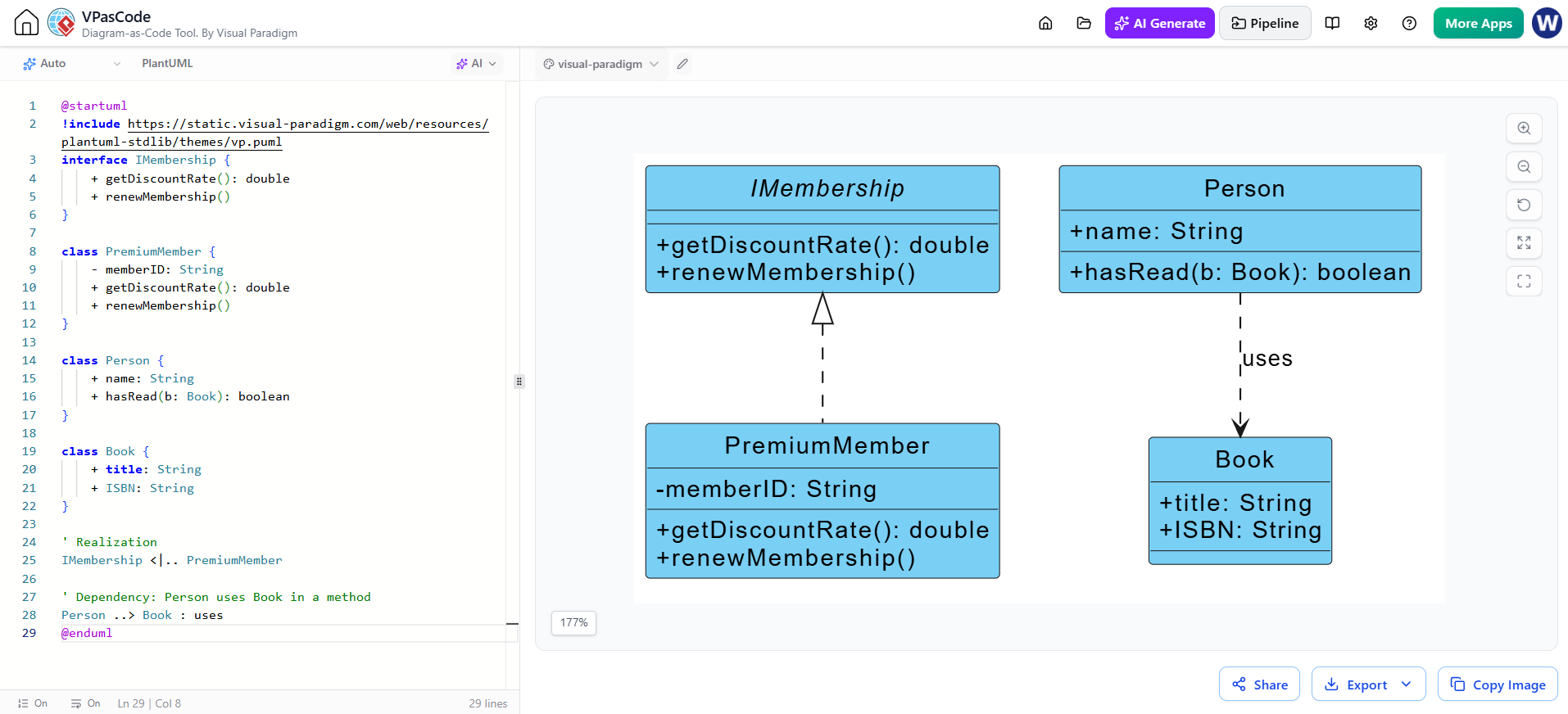

此示例显示了一个 Person 依赖于一本 Book 来执行 hasRead 检查，以及一个实现了 IMembership 接口的 `PremiumMember。
@startuml
interface IMembership {
+ getDiscountRate(): double
+ renewMembership()
}
class PremiumMember {
- memberID: String
+ getDiscountRate(): double
+ renewMembership()
}
class Person {
+ name: String
+ hasRead(b: Book): boolean
}
class Book {
+ title: String
+ ISBN: String
}
' 实现
IMembership <|.. PremiumMember
' 依赖：Person 在方法中使用 Book
Person ..> Book : uses
@enduml示例 4：完整的订单系统

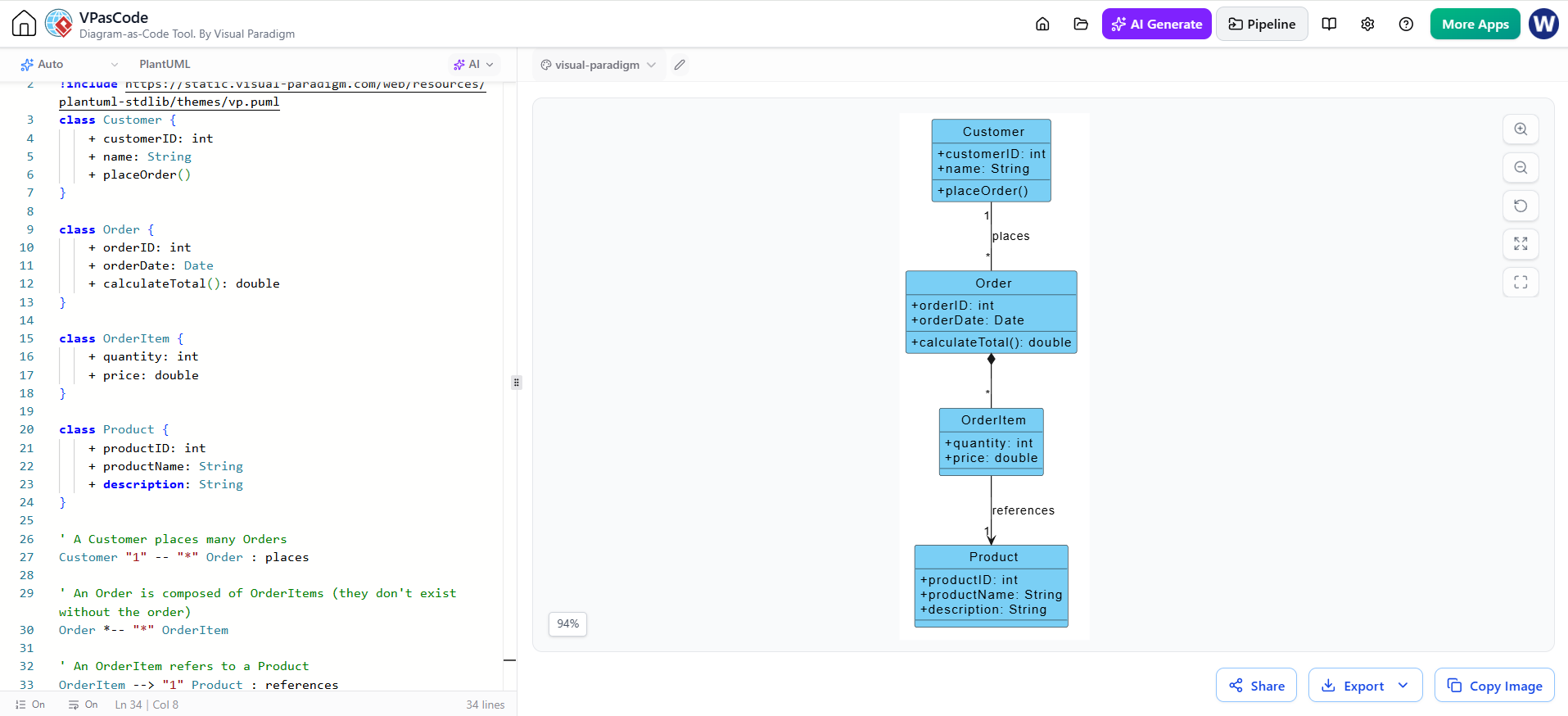

一个更复杂的示例，展示了关联、基数和多种关系类型。
@startuml
class Customer {
+ customerID: int
+ name: String
+ placeOrder()
}
class Order {
+ orderID: int
+ orderDate: Date
+ calculateTotal(): double
}
class OrderItem {
+ quantity: int
+ price: double
}
class Product {
+ productID: int
+ productName: String
+ description: String
}
' 一个客户下多个订单
Customer "1" -- "*" Order : places
' 一个订单由订单项组成（没有订单它们就不存在）
Order *-- "*" OrderItem
' 订单项引用产品
OrderItem --> "1" Product : references
@enduml结论
UML 类图不仅仅是文档；它们是软件设计的关键思维工具。通过掌握类、属性和操作的符号，并理解继承、聚合、组合和依赖之间细微的差异，您可以创建准确反映系统架构的模型。
利用 Visual Paradigm 和 PlantUML 等工具可以让您快速迭代这些设计。无论是从概念领域模型开始，还是最终确定可实现规范的规格说明，清晰的类图都能确保团队对系统结构有共同的理解，从而带来更高质量的代码，并减少后期的架构意外。
