目 录
第一章 项目概述
1.1 项目背景
1.2 建设目标
1.3 设计原则
1.4 适用范围
第二章 系统总体架构
2.1 系统架构设计
2.2 系统组网结构
2.3 认证方式体系
2.4 系统核心模块
第三章 一卡通管理中心设计
3.1 系统概述
3.2 核心设备配置
3.3 管理软件功能
3.3.1 人员与卡片管理
3.3.2 设备与系统管理
3.3.3 通行与报表管理
3.3.4 报警与联动管理
第四章 门禁子系统设计
4.1 系统概述
4.2 核心设备配置
4.3 门禁控制器技术参数
4.4 系统主要功能
4.4.1 通行控制功能
4.4.2 联动扩展功能
4.4.3 考勤扩展（可选）
第五章 通道管理系统（速通门）设计
5.1 系统概述
5.2 设备选型
5.3 控制部分配置
5.4 速通门技术参数
5.4.1 机械结构参数
5.4.2 安全与功能参数
5.5 人脸识别机技术参数
5.6 通道专用PLC控制器
第六章 线材与工程设计
6.1 线材配置清单
6.2 管线敷设要求
6.3 供电设计
6.4 安装规范
6.4.1 速通门安装
6.4.2 读卡器与人脸识别机安装
第七章 系统联动设计
7.1 门禁与梯控联动
7.2 门禁与访客系统联动
7.3 消防系统联动
7.4 视频监控联动
7.5 移动端联动（小程序/公众号）
第八章 设备清单与配置说明
8.1 完整设备清单
8.2 配置数量建议
8.3 卡片选型建议
第九章 施工组织与售后服务
9.1 施工组织方案
9.1.1 施工流程
9.1.2 施工周期预估
9.2 质量保证
9.3 售后服务
9.3.1 技术支持
9.3.2 保修服务
9.3.3 培训服务
9.4 验收标准
第一章 项目概述
1.1 项目背景
随着智慧楼宇、智慧园区和智慧社区建设的快速推进，传统出入口管理模式已难以满足现代化物业管理的需求。人工登记、单一刷卡等方式不仅效率低下，且存在安全隐患，无法实现人员身份的精准核验与全流程追溯。
智能一卡（码·脸）通出入口闸机管理系统以物联网+人工智能为核心技术支撑，融合IC卡识别、二维码识别、人脸识别等多种身份认证方式，构建统一的出入口管控平台。系统实现一人一档、一卡通用、一脸通行，有效提升出入口通行效率与安全管理水平。
1.2 建设目标
- 统一身份认证：以CPU卡与人脸识别为核心身份凭证，实现一卡一码一脸全域通行
- 分级权限管理：按人员类别、区域、时段精细化分配通行权限，执行最小权限原则
- 多系统联动：门禁、闸机、梯控、访客系统深度联动，实现全流程闭环管理
- 实时监控预警：设备状态实时监控，异常事件即时报警，提升安全应急响应能力
- 数据可追溯：所有通行事件全程留痕，支持多维度检索与审计报表导出
- 高可靠性设计：支持脱机运行、断电应急开闸，保障7×24小时稳定运行
1.3 设计原则
|--------------|--------------------------------------------|
| 设计原则 | 说明 |
| 先进性 | 采用主流的人脸识别算法、工业级PLC控制器和成熟的一卡通平台，确保技术领先且稳定可靠 |
| 安全性 | 支持CPU卡加密认证、双目活体检测、防复制卡、数据加密传输，全方位保障系统安全 |
| 可靠性 | 核心设备采用工业级设计，支持脱机运行，断电数据不丢失，满足长期稳定运行需求 |
| 可扩展性 | 模块化架构设计，支持门禁、考勤、消费、梯控等子系统平滑扩展，满足未来业务增长 |
| 易用性 | 图形化管理界面，操作简单直观，支持批量管理，降低运维成本 |
| 兼容性 | 支持韦根、RS485、TCP/IP等多种通讯协议，可与第三方系统无缝对接 |
1.4 适用范围
本方案适用于写字楼、商业综合体、产业园区、住宅小区、学校、医院、政府机关等各类场所的出入口智能管理，可根据实际场景灵活配置室内速通门或室外防爬速通门。
第二章 系统总体架构
2.1 系统架构设计
系统采用分层架构设计，自上而下分为感知执行层、传输网络层、平台服务层和应用展示层四个层级，各层之间通过标准接口进行数据交互，确保架构清晰、易于扩展。
|--------------|----------------------------|---------------------------|
| 架构层级 | 组成部分 | 核心功能 |
| 应用展示层 | 管理平台、小程序/公众号、手机APP、访客终端 | 提供可视化管理界面、移动端通行、访客预约等应用服务 |
| 平台服务层 | 一卡通管理服务器、系统管理软件、数据库 | 统一身份认证、权限管理、设备管理、数据存储与分析 |
| 传输网络层 | TCP/IP局域网、RS485总线、韦根接口 | 实现设备与平台之间的数据传输与指令下发 |
| 感知执行层 | 门禁控制器、人脸识别机、读卡器、速通门、PLC控制器 | 身份识别采集、通道控制执行、现场状态感知 |
2.2 系统组网结构
系统采用TCP/IP网络作为主干传输网络，门禁控制器、人脸识别机、通道PLC控制器等前端设备通过局域网接入管理中心服务器。管理中心部署一卡通系统管理软件，统一管理所有前端设备和人员权限。
- 管理中心：部署一卡通服务器与管理软件，为系统核心控制枢纽
- 前端设备：门禁控制器、速通门PLC、人脸识别机、读卡器等分散部署于各出入口
- 传输网络：采用标准TCP/IP协议，支持有线与无线混合组网
- 第三方对接：支持与梯控、访客机、消防系统、监控系统联动对接
2.3 认证方式体系
系统支持多种身份认证方式，可根据不同场景和安全等级灵活组合：
|--------------|------------------|--------------|
| 认证方式 | 适用场景 | 安全等级 |
| 人脸识别 | 主入口速通门、重要区域门禁 | 高（支持活体检测） |
| IC/CPU卡 | 常规门禁、内部人员通行 | 中高（CPU卡支持加密） |
| 动态二维码 | 访客通行、临时权限 | 中（限时限次） |
| 密码 | 辅助认证、特殊情况备用 | 低 |
| 多因子组合 | 高安全等级区域（如机房、档案室） | 极高 |
2.4 系统核心模块
本系统由以下核心子系统组成，各子系统在统一平台下运行，数据共享、权限互通：
- 一卡通管理中心：系统核心枢纽，统一发卡、统一授权、统一管理
- 门禁子系统：负责各出入口的身份核验与通道控制
- 通道管理系统（速通门）：人行通道的物理阻挡与快速通行控制
- 梯控联动系统（可选扩展）：与电梯控制系统联动，实现乘梯权限管控
- 访客管理系统（可选扩展）：访客预约、登记、临时权限全流程管理
- 考勤管理系统（可选扩展）：基于门禁通行数据自动生成考勤报表
第三章 一卡通管理中心设计
3.1 系统概述
一卡通管理中心是整个系统的核心控制枢纽，部署于物业管理中心机房。一个项目只需配置一套管理中心，即可实现对全项目所有门禁点、通道闸、梯控等设备的集中管控。管理中心由门禁一卡通服务器、智能一卡通系统管理软件、门禁发卡器、人脸采集器等组成。
3.2 核心设备配置
|------------|--------------|---------------|---------------------------------|------------|-----------------------|
| 序号 | 设备名称 | 型号 | 规格参数 | 数量 | 说明 |
| 1 | 门禁一卡通服务器 | DAIC-YKT-PC | 国产兆芯处理器/16G内存/1TB SSD/21.45寸显示器 | 1台 | 系统核心服务器，数据存储与处理 |
| 2 | 智能一卡通系统管理软件 | DAIC-YKT-SF | 标准版，B/S架构，支持多浏览器访问 | 1套 | 统一管理平台，含权限、设备、报表模块 |
| 3 | 门禁发卡器 | DAIC-YKT-FKQ | USB接口，支持M1/CPU卡读写 | 1台 | 卡片发行、充值、挂失等操作 |
| 4 | 人脸采集器 | DAIC-YKT-RLCJ | 高清双目摄像头，USB接口 | 1台 | 人脸信息采集录入（可自购符合要求的摄像头） |
| 5 | 调试卡（门禁卡） | M1/CPU卡 | Mifare 1卡或CPU国密卡 | 按需 | 兼容梯控卡、电梯卡等，建议采用CPU卡 |
3.3 管理软件功能
3.3.1 人员与卡片管理
- 人员档案管理：支持人员信息录入、批量导入、部门组织架构管理
- 卡片发行管理：支持发卡、充值、挂失、解挂、退卡、补卡等全生命周期管理
- 人脸信息管理：支持人脸采集、特征提取、批量下发、特征库管理
- 权限组管理：可按角色、部门设定权限模板，批量授权，提高管理效率
3.3.2 设备与系统管理
- 设备统一管理：门禁控制器、人脸识别机、闸机PLC等设备统一接入管理
- 实时状态监控：设备在线状态、通讯状态、运行状态实时可视化展示
- 远程参数配置：支持远程配置设备参数、升级固件、重启设备
- 系统用户管理：多级操作员权限管理，操作日志全程留痕
3.3.3 通行与报表管理
- 实时通行监控：电子地图实时显示各门点通行情况与设备状态
- 通行记录查询：支持按人员、时间、门点、事件类型等多维度检索
- 报表统计分析：通行统计报表、人员出勤率、设备运行报表等
- 数据导出功能：支持Excel/PDF格式导出，满足审计与归档需求
3.3.4 报警与联动管理
- 异常事件报警：非法刷卡、门未关、强行闯入、设备离线等报警
- 报警联动配置：支持报警联动录像、报警推送、报警输出等
- 消防联动：接收消防信号后自动开启指定通道，满足消防疏散要求
第四章 门禁子系统设计
4.1 系统概述
门禁子系统是出入口管控的核心功能模块，负责对各类出入口进行身份核验与通行控制。本系统采用控制器+读卡器的分布式架构，控制器独立运行，即使管理中心宕机或网络中断，门禁点仍可正常工作。
门禁子系统与速通门配合使用，每通道配置1套门禁控制器。支持IC卡、二维码、人脸识别、手机远程开门、小程序/公众号等多种通行方式，并可与梯控、访客机等系统联动。
4.2 核心设备配置
|------------|--------------|-------------|------------------------------|------------|---------------------|
| 序号 | 设备名称 | 型号 | 规格参数 | 数量 | 说明 |
| 1 | 智能门禁管理软件 | DAIC-MJ-SF | 标准版，可扩容考勤、在线巡更功能 | 1套 | 门禁系统管理模块，含权限、报表等功能 |
| 2 | 双门门禁控制器 | DAIC-MJ-2MB | TCP/IP通讯，支持2门双向控制，脱机存储10万条记录 | 按需 | 用于闸机可选配具有派梯功能；每通道1套 |
| 3 | 嵌入式门禁读卡器 | DAIC-TD-QRW | 嵌入式安装，支持IC/CPU卡、二维码识别 | 按需 | 嵌入速通门安装，支持多种识别方式 |
4.3 门禁控制器技术参数
|-------------|--------------------------------|
| 参数项 | 规格说明 |
| 控制门数 | 双门双向控制（DAIC-MJ-2MB） |
| 通讯方式 | TCP/IP 10/100M自适应，支持RS485备用通讯 |
| 卡片容量 | ≥20000张（支持扩容） |
| 记录容量 | ≥100000条脱机存储，断电不丢失 |
| 读卡器接口 | 支持韦根26/34、RS485接口，可接2个读卡器 |
| 输入输出 | 4路开门按钮输入、4路门磁输入、2路继电器输出、2路辅助输入 |
| 工作电压 | DC 12V/3A |
| 工作温度 | -20℃ ~ 60℃ |
| 特色功能 | 支持派梯功能、反潜回、多门互锁、首卡开门、胁迫码报警 |
4.4 系统主要功能
4.4.1 通行控制功能
- 多种开门方式：刷卡开门、人脸识别开门、二维码开门、密码开门、远程开门、按钮开门
- 通行时段控制：支持工作日/节假日/自定义时段的权限管控
- 反潜回功能：防止未经授权的逆向通行，确保进出记录成对
- 多门互锁：特定区域多门互锁，同一时间仅能开启一道门
- 首卡开门：指定人员首卡刷卡后，门点进入常开状态
- 胁迫码报警：被胁迫时输入胁迫码，门正常开启但后台静默报警
4.4.2 联动扩展功能
- 梯控联动：门禁控制器可向梯控系统发送派梯指令，实现门禁-电梯联动
- 访客联动：与访客系统对接，访客登记后自动下发临时通行权限
- 消防联动：接收消防报警信号后自动开门，保障人员疏散
- 监控联动：与视频监控系统联动，报警事件自动触发录像
4.4.3 考勤扩展（可选）
门禁系统支持扩展考勤功能，利用门禁通行数据自动生成考勤报表，无需单独部署考勤设备。支持排班管理、请假管理、加班统计、考勤异常处理等完整考勤功能。

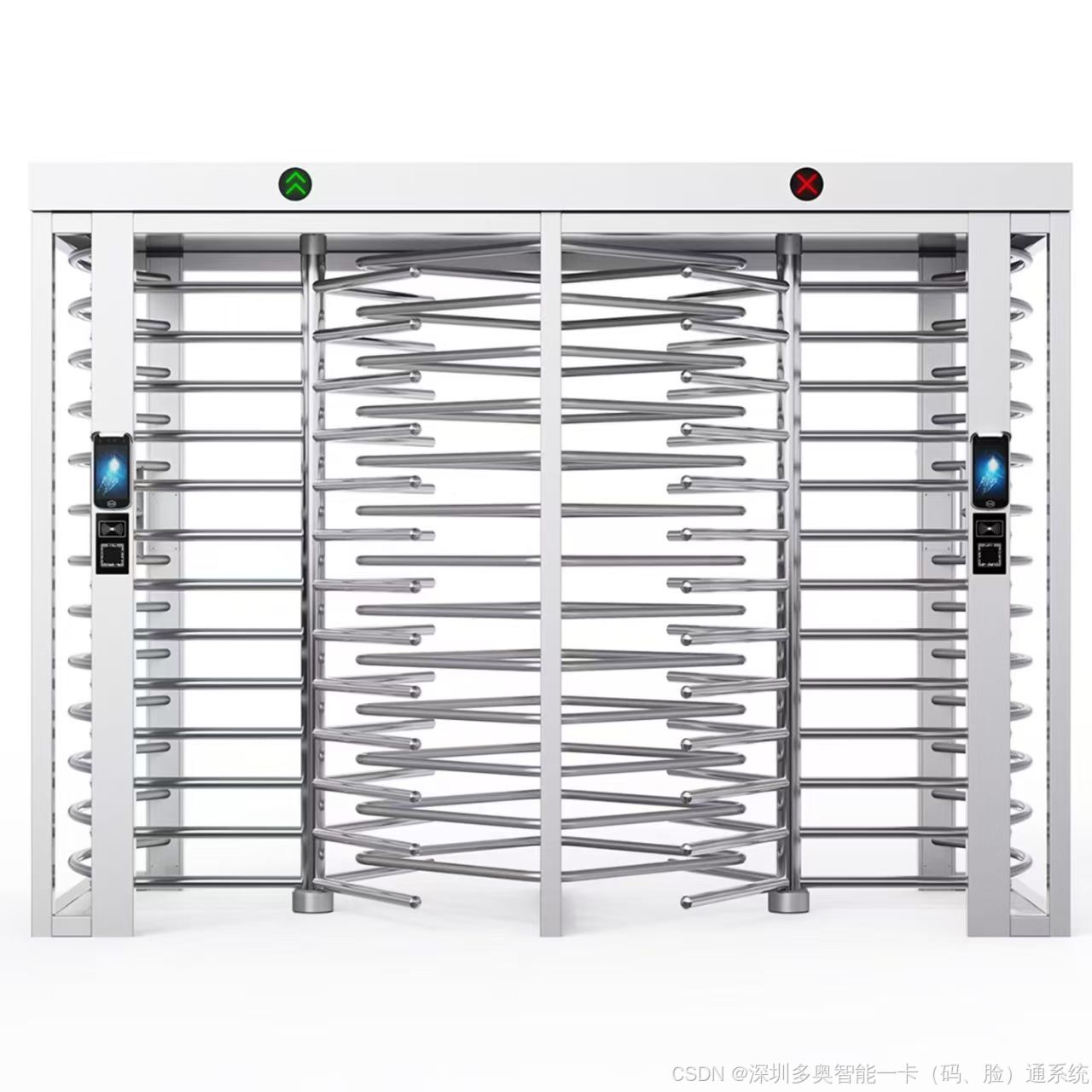

第五章 通道管理系统（速通门）设计
5.1 系统概述

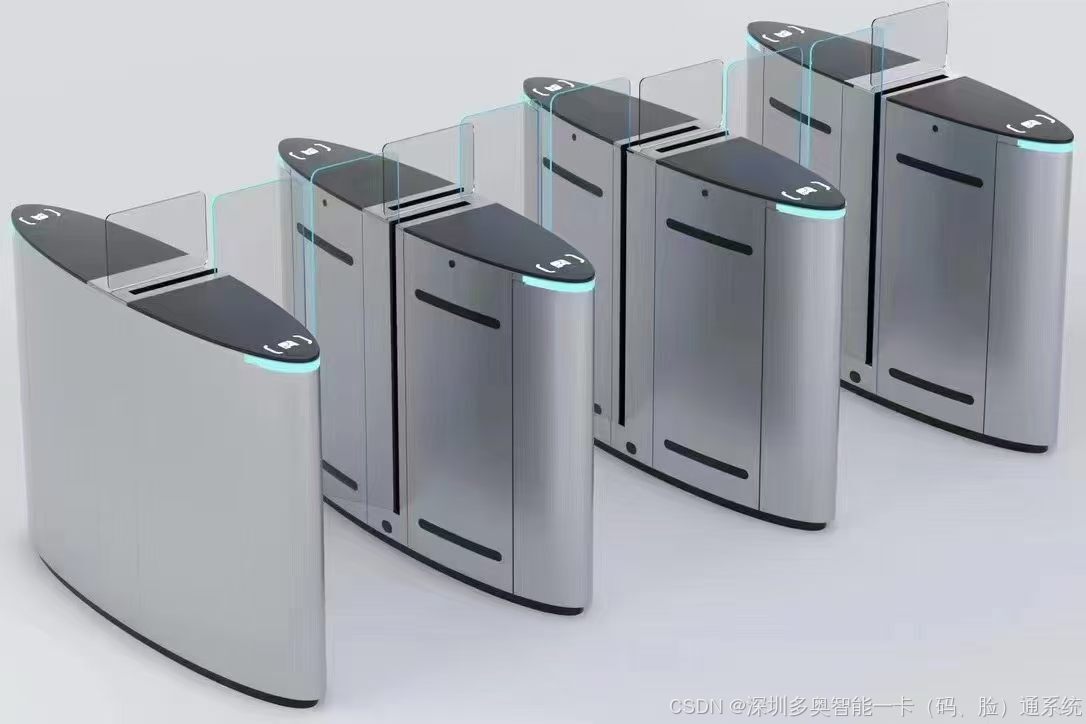

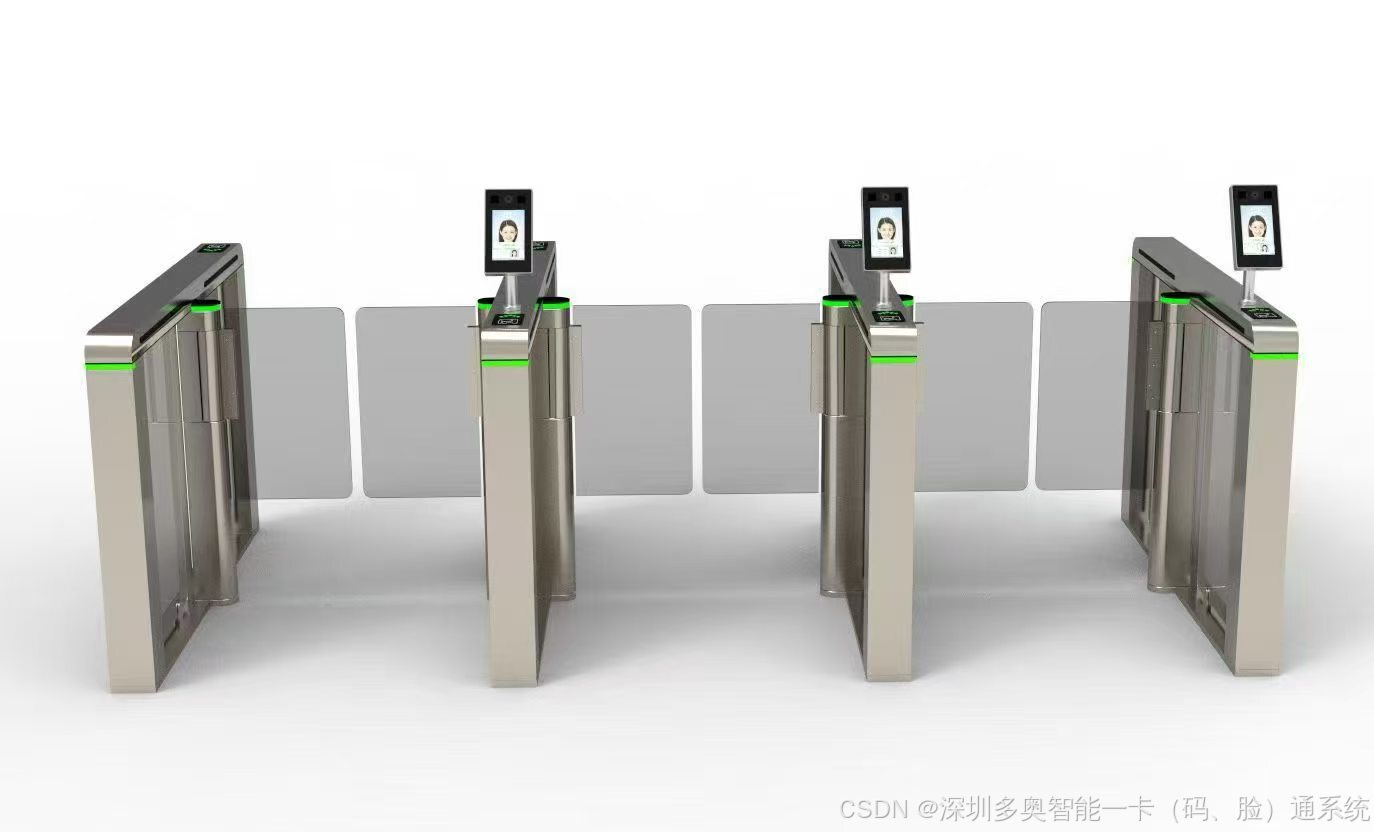

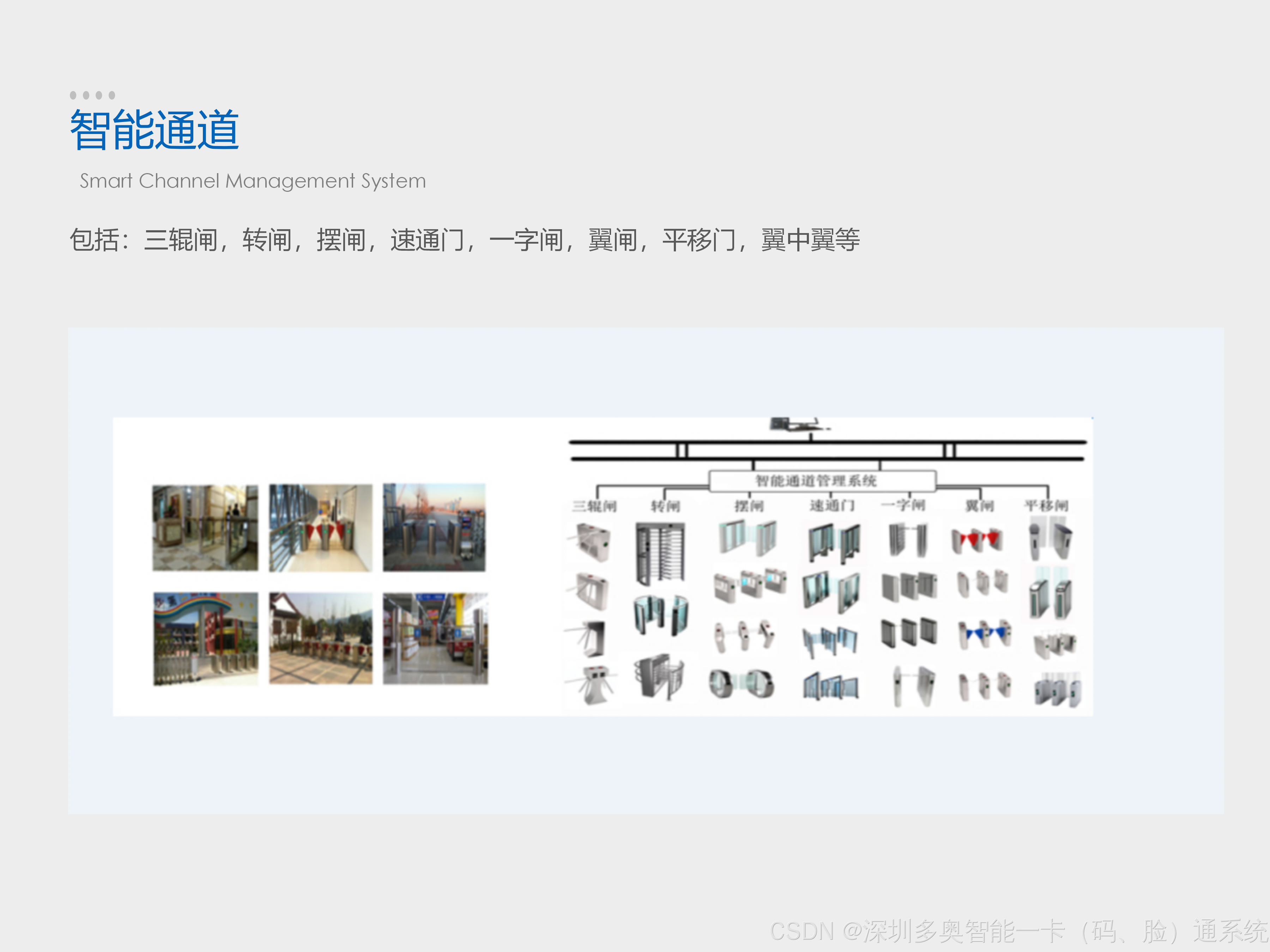

通道管理系统（速通门）是人行出入口的物理屏障与快速通行设备，通过摆动式门翼实现对人员进出的物理管控。本系统根据安装环境不同，提供室内速通门和室外防爬速通门两种系列产品。
系统采用只管进、出红外的设计理念------进入通道需经过身份核验（人脸/卡/二维码），出门方向通过红外感应自动放行，兼顾安全性与通行效率。

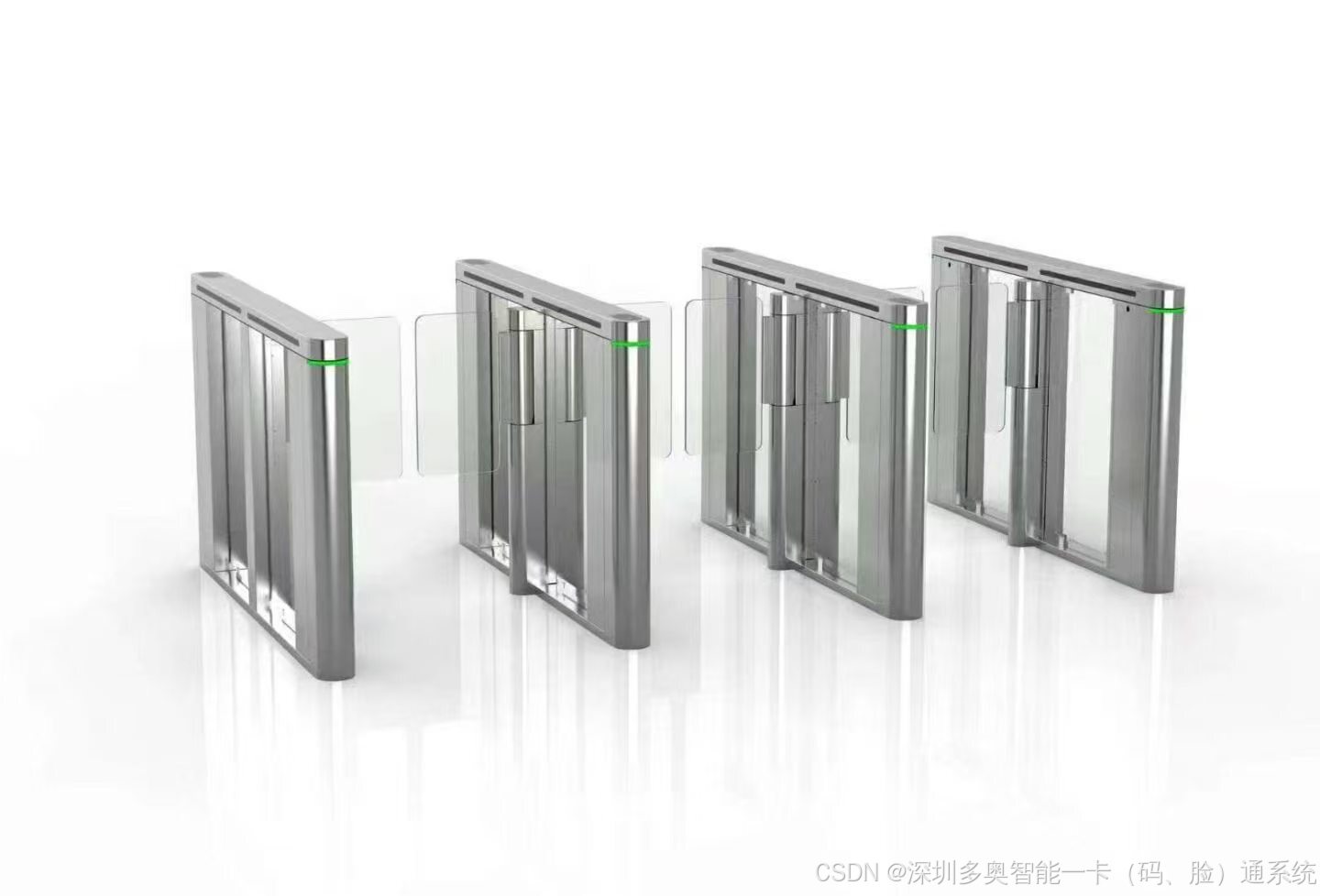

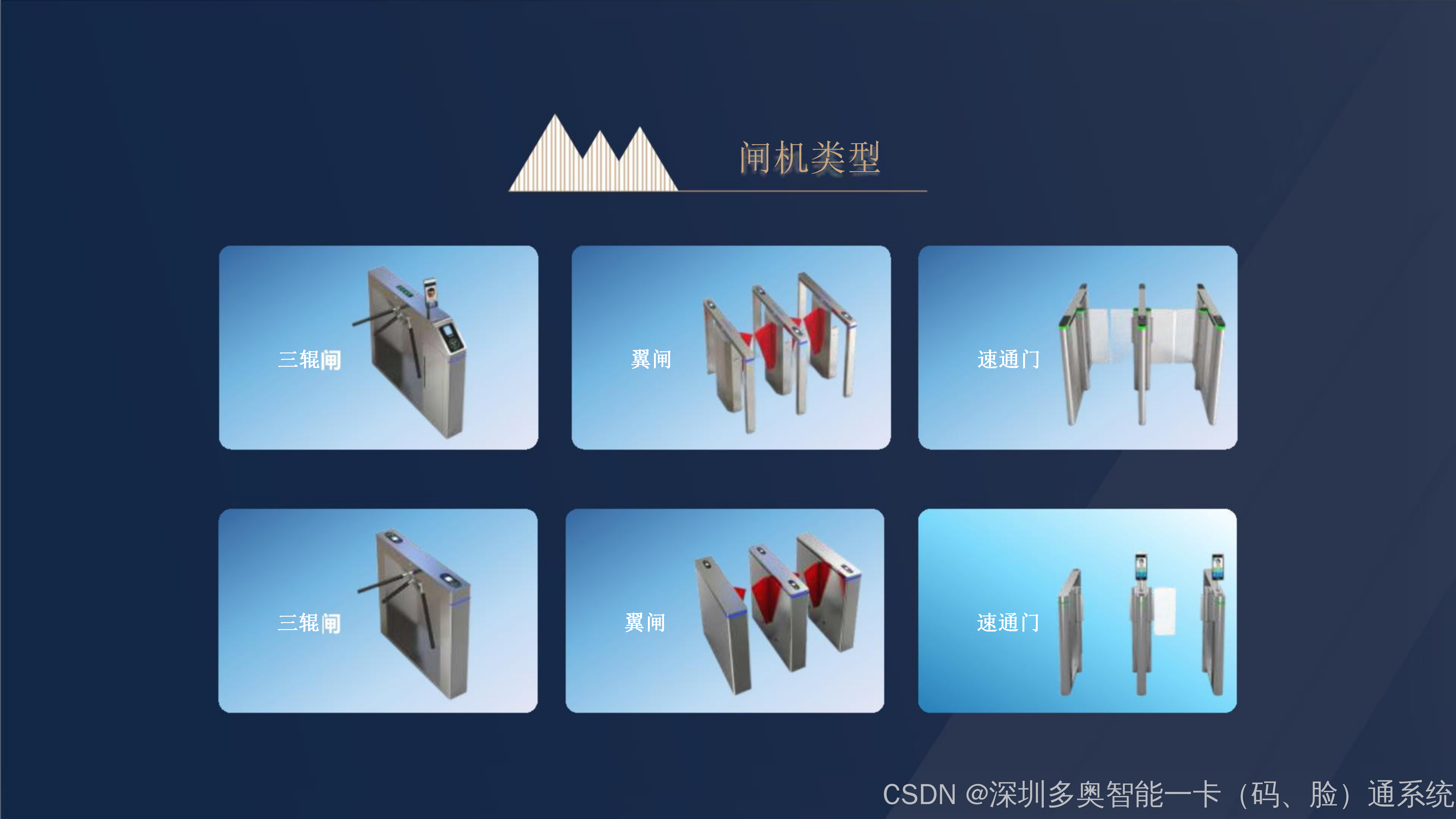

5.2 设备选型
|------------|--------------|-------------|--------------|----------------|
| 类别 | 设备名称 | 型号 | 机芯类型 | 适用场景 |
| 室内速通门 | 速通门(双摆闸) | DAIC-TD-SGM | 双机芯，无刷电机 | 室内环境，中间通道 |
| 室内速通门 | 速通门(单摆闸) | DAIC-TD-SLZ | 单机芯，无刷电机 | 室内环境，侧边通道 |
| 室外防爬速通门 | 速通门(双摆闸) | DAIC-TD-FSM | 双机芯，无刷电机 | 室外环境，防水防爬，中间通道 |
| 室外防爬速通门 | 速通门(单摆闸) | DAIC-TD-FSD | 单机芯，无刷电机 | 室外环境，防水防爬，侧边通道 |
5.3 控制部分配置
|------------|--------------|-------------|-------------------|------------|-----------------|
| 序号 | 设备名称 | 型号 | 规格参数 | 数量 | 说明 |
| 1 | 嵌入式门禁读卡器 | DAIC-TD-QRW | 嵌入式，支持IC/CPU卡、二维码 | 每通道1台 | 嵌入闸机安装，刷卡/扫码识别 |
| 2 | 人脸识别机 | DAIC-MJ-RL | 平板闸机款，双目活体，1:N识别 | 每通道1台 | 平板闸机专用人脸识别终端 |
| 3 | 通道专用控制器（PLC） | DAIC-TD-PLC | 工业级PLC，支持多通道联控 | 每通道1台 | 闸机运动控制核心，工业级可靠性 |
5.4 速通门技术参数

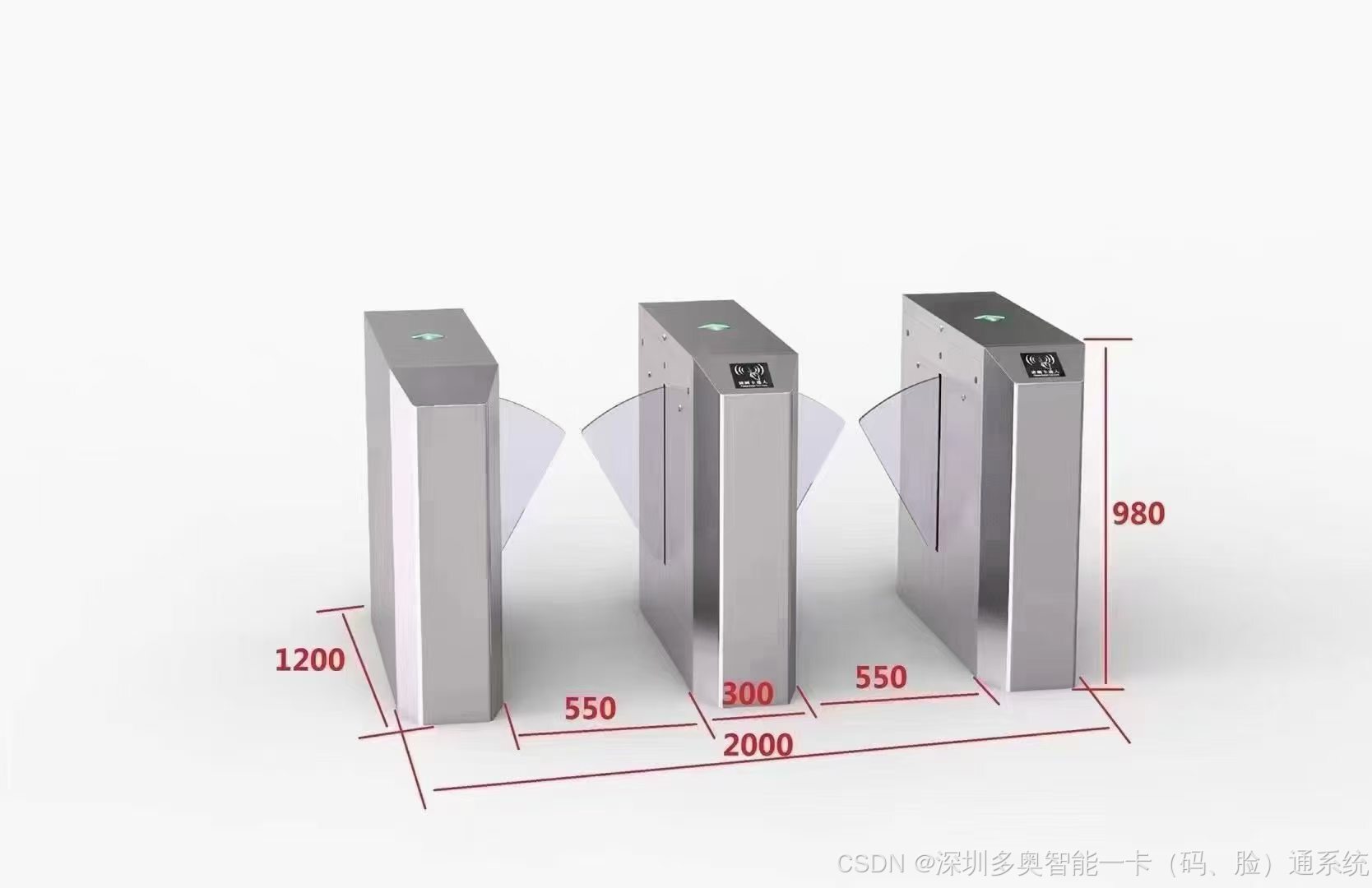

5.4.1 机械结构参数
|-------------|-------------------------|-------------------------|
| 参数项 | 室内速通门 | 室外防爬速通门 |
| 箱体材质 | 304不锈钢，1.5mm+1.2mm | 304不锈钢，加厚材质，防爬设计 |
| 门翼材质 | 亚克力/钢化玻璃 | 亚克力/钢化玻璃，防攀爬结构 |
| 通道宽度 | ≤650mm（标准）/ ≤800mm（宽通道） | ≤650mm（标准）/ ≤800mm（宽通道） |
| 通行方向 | 单/双向可调，支持红外感应出门 | 单/双向可调，支持红外感应出门 |
| 防护等级 | IP42（室内使用） | IP65（室外防水防尘） |
| 工作温度 | -10℃ ~ 55℃ | -30℃ ~ 65℃ |
| 电源电压 | AC 220V±10%，50Hz | AC 220V±10%，50Hz |
| 电机类型 | 直流无刷电机 | 直流无刷电机（增强型） |
| 单通道功耗 | ≤150W（待机≤30W） | ≤180W（待机≤40W） |

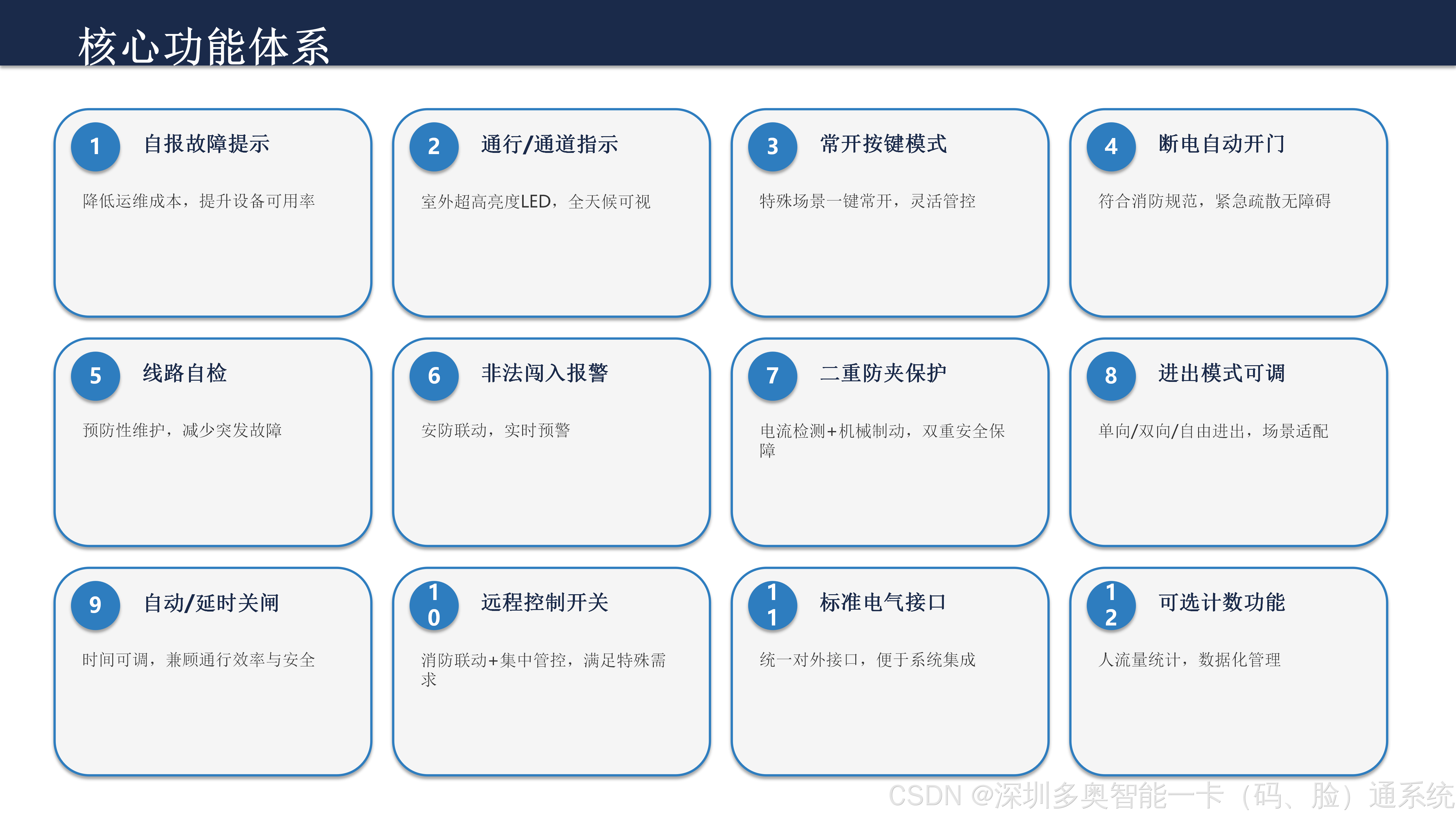

5.4.2 安全与功能参数
|-------------|---------------------------------|
| 功能项 | 参数说明 |
| 通行速度 | 30~45人/分钟（人脸识别）；45~60人/分钟（刷卡） |
| 防尾随检测 | 多对红外光幕矩阵，精度达厘米级，有效防尾随 |
| 防夹功能 | 红外+机械双重防夹，遇阻自动回弹，确保通行安全 |
| 防爬防钻 | 室外机型增加防爬结构，防止翻越和钻行 |
| 断电应急 | 断电自动开闸，符合消防疏散要求 |
| 消防联动 | 接收消防信号自动开闸并报警 |
| 非法闯入报警 | 未授权闯入触发现场声光报警并上传中心 |
| 逆行报警 | 反向进入通道自动触发报警并锁闭门翼 |
| 计数功能 | 支持双向通行人数统计，便于流量分析 |
| 记忆功能 | 连续刷卡时准确记录，避免漏放/错放 |
5.5 人脸识别机技术参数
|-------------|-------------------------|
| 参数项 | 规格说明 |
| 显示屏 | ≥8英寸IPS触控屏，分辨率≥1280×800 |
| 摄像头 | 双目200万像素宽动态摄像头，支持活体检测 |
| 识别方式 | 人脸识别、刷卡（屏下NFC）、二维码、密码 |
| 识别速度 | ≤0.5秒（1:N比对） |
| 人脸容量 | ≥20000张人脸模板 |
| 识别距离 | 0.3m ~ 3m，支持距离调节 |
| 活体检测 | 红外+彩色双模态，防照片/视频/3D面具攻击 |
| 准确率 | 误识率≤0.01%，准确率≥99% |
| 防护等级 | IP65（闸机款） |
| 通讯方式 | RJ45有线、WiFi、蓝牙 |
| 特色功能 | 口罩识别、暗光识别、强逆光识别、算法自学习 |
5.6 通道专用PLC控制器
DAIC-TD-PLC工业级PLC控制器是速通门的运动控制核心，采用工业级芯片设计，具备高可靠性、强抗干扰能力。控制器负责红外信号采集、电机驱动控制、逻辑运算判断、与门禁控制器通讯等功能。
- 工业级设计，宽温工作，适应室内外复杂环境
- 支持多通道联控，可实现多道闸机协同工作
- 丰富的I/O接口，支持红外光幕、电机驱动、报警输出等
- 支持与门禁控制器通过TCP/IP或RS485通讯联动
- 内置看门狗保护，死机自动重启，确保长期稳定运行
第六章 线材与工程设计
6.1 线材配置清单
门禁子系统与通道系统的线材配置根据设备安装位置与功能需求进行规划，主要包括以下几类：
|------------|---------------|-------------------------------------|-------------------------|
| 序号 | 线材名称 | 规格型号 | 用途说明 |
| 1 | 门禁读头连接线 | RVV 6×0.5mm² / 8芯屏蔽线 | 门禁控制器与读卡器/人脸识别机之间的数据通讯 |
| 2 | 门禁主板与闸机控制器连接线 | RVVP 8×0.5mm² 屏蔽控制线 | 门禁控制器与闸机PLC控制器之间的控制信号传输 |
| 3 | 遥控器连接线 | RVV 3×0.5mm² | 闸机遥控器接收端连接线 |
| 4 | 消防联动线 | RVV 2×1.0mm² | 消防系统与门禁控制器的联动信号线 |
| 5 | 电源线 | RVV 3×1.5mm²（主电源）/ RVV 2×1.0mm²（分支） | 各设备的电源供给 |
| 6 | 网线 | CAT5e/CAT6 超五类/六类非屏蔽双绞线 | TCP/IP网络设备的数据传输 |
| 7 | 电锁线 | RVV 4×1.0mm² | 电锁供电与门磁信号传输 |
6.2 管线敷设要求
- 强弱电分离：电源线与信号线必须分管敷设，间距≥30cm，避免电磁干扰
- 管材选择：室外管路采用镀锌钢管或PE管，室内可采用PVC线管
- 弯曲半径：线缆弯曲半径≥线缆外径的15倍，保护线缆不受损伤
- 接地要求：所有金属箱体、钢管必须可靠接地，接地电阻≤4Ω
- 线槽布线：水平走线使用金属线槽，垂直走线使用桥架，线缆绑扎整齐规范
6.3 供电设计
系统采用集中供电与分散供电相结合的方式，确保供电的可靠性与稳定性：
- 管理中心设备：由机房UPS不间断电源供电，保障断电后系统正常运行
- 前端门禁设备：每台门禁控制器就近取电，配置独立电源适配器
- 速通门设备：每台速通门独立AC 220V供电，由管理端统一控制
- 应急供电：重要出入口配置UPS或备用电池，断电后支持≥4小时运行
6.4 安装规范
6.4.1 速通门安装
- 安装地面要求平整、坚固，地面水平误差≤3mm
- 设备固定采用膨胀螺栓，确保稳固不晃动
- 通道方向与通行方向保持一致，偏差≤2°
- 多台并装时机体之间缝隙均匀，≤2mm
- 设备外壳可靠接地，接地电阻≤4Ω
6.4.2 读卡器与人脸识别机安装
- 嵌入式读卡器与闸机面板平齐，安装牢固、美观
- 人脸识别机安装高度：屏幕中心距地面约1.5m，适配多数成年人身高
- 识别区域前方预留≥1m的识别空间，避免人员拥堵
- 避免阳光直射摄像头，逆光环境需做遮光处理或选用宽动态机型
第七章 系统联动设计
7.1 门禁与梯控联动
门禁控制器支持选配派梯功能，当人员通过闸机或门禁时，系统自动向电梯控制系统发送派梯指令，电梯自动调度至对应楼层等候，实现刷卡即呼梯、直达目标层的无感通行体验。
- 联动方式：通过RS485或TCP/IP协议对接梯控系统，无源干接点方式确保电气隔离
- 权限联动：门禁权限与梯控权限同步下发，一卡同时具备门禁和乘梯权限
- 自动呼梯：门禁刷卡/人脸识别后自动呼梯，减少候梯时间，提升通行效率
- 楼层授权：根据人员权限自动开放对应楼层按钮，限制越权乘梯
7.2 门禁与访客系统联动
系统支持与访客机联动，实现访客从预约到离场的全流程智能化管理：
- 访客登记：访客在前台通过访客机登记身份信息，系统自动生成临时权限
- 权限下发：访客权限自动同步至门禁、闸机、梯控系统，无需人工配置
- 二维码通行：访客获取动态二维码，在有效期内可通行指定通道与楼层
- 被访确认：支持被访人小程序确认，通过后才下发访客权限
- 访客签离：访客离开时签离，临时权限自动失效，数据自动归档
7.3 消防系统联动
系统具备完善的消防联动功能，符合国家消防安全规范要求：
- 消防信号接入：门禁控制器支持接入消防联动信号（干接点）
- 自动开闸：接收到消防报警信号后，速通门自动打开，便于人员疏散
- 分区控制：可按消防分区设定联动规则，只打开相关区域通道
- 报警记录：消防联动事件自动记录，支持事后追溯查询
- 手动应急：配备手动应急按钮，紧急情况下可一键开启全部通道
7.4 视频监控联动
- 报警联动录像：门禁异常事件（非法闯入、胁迫报警等）自动触发附近摄像头录像
- 通行抓拍：每次有效通行自动抓拍人脸图片，与通行记录绑定存储
- 视频联动预览：在管理平台点击门点可实时查看对应监控画面
- 录像回放关联：查询通行记录时可联动回放对应时段的监控录像
7.5 移动端联动（小程序/公众号）
系统支持与微信小程序/公众号对接，提供便捷的移动端服务：
- 手机开门：业主/员工通过小程序扫码开门或远程开门
- 访客邀约：业主在小程序上预约访客，生成限时通行二维码
- 消息推送：异常报警事件实时推送到物业管理人员手机
- 通行查询：个人可查询自己的通行记录和来访记录
- 人脸自助录入：支持自助上传人脸照片，审核通过后自动激活
第八章 设备清单与配置说明
8.1 完整设备清单
|--------------|------------|---------------|---------------|------------|-------------------|
| 系统分类 | 序号 | 设备名称 | 型号 | 单位 | 说明 |
| 一卡通管理中心 | 1 | 门禁一卡通服务器 | DAIC-YKT-PC | 台 | 工控机配置，16G/1TB SSD |
| 一卡通管理中心 | 2 | 智能一卡通系统管理软件 | DAIC-YKT-SF | 套 | 标准版，B/S架构 |
| 一卡通管理中心 | 3 | 门禁发卡器 | DAIC-YKT-FKQ | 台 | USB接口，M1/CPU卡 |
| 一卡通管理中心 | 4 | 人脸采集器 | DAIC-YKT-RLCJ | 台 | 双目高清摄像头 |
| 一卡通管理中心 | 5 | 调试卡（门禁卡） | M1/CPU卡 | 张 | 建议采用CPU卡，兼容梯控 |
| 门禁子系统 | 1 | 智能门禁管理软件 | DAIC-MJ-SF | 套 | 标准版，可扩容考勤/巡更 |
| 门禁子系统 | 2 | 双门门禁控制器 | DAIC-MJ-2MB | 台 | 每通道1套，支持派梯功能 |
| 门禁子系统 | 3 | 嵌入式门禁读卡器 | DAIC-TD-QRW | 台 | 嵌入式，IC/CPU卡+二维码 |
| 通道管理系统（室内） | 1 | 速通门(双摆闸) | DAIC-TD-SGM | 台 | 双机芯，无刷电机 |
| 通道管理系统（室内） | 2 | 速通门(单摆闸) | DAIC-TD-SLZ | 台 | 单机芯，无刷电机 |
| 通道管理系统（室外） | 1 | 速通门(双摆闸) | DAIC-TD-FSM | 台 | 双机芯，防水防爬 |
| 通道管理系统（室外） | 2 | 速通门(单摆闸) | DAIC-TD-FSD | 台 | 单机芯，防水防爬 |
| 通道控制部分 | 1 | 人脸识别机 | DAIC-MJ-RL | 台 | 平板闸机款，双目活体 |
| 通道控制部分 | 2 | 通道专用控制器（PLC） | DAIC-TD-PLC | 台 | 工业级，运动控制核心 |
| 线材辅材 | 1 | 门禁读头连接线 | RVV 6×0.5mm² | 米 | 按实际工程量计算 |
| 线材辅材 | 2 | 门禁主板与闸机控制器连接线 | RVVP 8×0.5mm² | 米 | 按实际工程量计算 |
| 线材辅材 | 3 | 遥控器连接线 | RVV 3×0.5mm² | 米 | 按实际工程量计算 |
| 线材辅材 | 4 | 消防联动线 | RVV 2×1.0mm² | 米 | 按实际工程量计算 |
| 线材辅材 | 5 | 电源线 | RVV 3×1.5mm² | 米 | 按实际工程量计算 |
| 线材辅材 | 6 | 网线及辅材 | CAT5e | 米 | 按实际工程量计算 |
8.2 配置数量建议
速通门的配置数量需根据出入口宽度、高峰人流量、通行效率要求等因素综合确定。以下为常规配置参考：
|--------------|---------------------------------|---------------|--------------------|
| 通道数量 | 设备组成 | 适用场景 | 理论通行能力（单向） |
| 1通道 | 1台单机芯（单摆闸）+ 1台人脸识别机 + 1台读卡器 | 小型出入口、侧门 | 30~45人/分钟（人脸） |
| 2通道 | 1台双机芯 + 1台单机芯 + 2台人脸识别机 + 2台读卡器 | 中型出入口、常规楼宇主入口 | 60~90人/分钟（人脸） |
| 3通道 | 2台双机芯 + 1台单机芯 + 3台人脸识别机 + 3台读卡器 | 大型园区、写字楼大堂 | 90~135人/分钟（人脸） |
| 4通道及以上 | 按两端单机芯+中间双机芯原则扩展 | 超大型出入口、高峰期流量大 | 按通道数线性扩展 |
8.3 卡片选型建议
|--------------|---------------|------------|----------------|--------------|
| 卡片类型 | 安全等级 | 成本 | 适用场景 | 推荐指数 |
| M1卡（S50） | 中（可被复制） | 低 | 一般场景、预算有限 | ★★★ |
| CPU卡 | 高（国密算法，防复制） | 中 | 高安全要求，政府/金融/园区 | ★★★★★ |
| 国密CPU卡 | 极高（SM1/SM4算法） | 较高 | 涉密单位、政府机关 | ★★★★ |
建议：为保障系统安全性，推荐采用CPU卡作为身份凭证。CPU卡支持硬件加密，可有效防止卡片复制和克隆，且一张卡可同时兼容门禁、梯控、消费等多个子系统，真正实现一卡通。
第九章 施工组织与售后服务
9.1 施工组织方案
9.1.1 施工流程
- 现场勘查：技术人员现场勘查，确认设备安装位置、管线走向、供电条件
- 方案深化：根据现场实际情况，出具深化设计图纸与施工方案
- 管线施工：进行线管预埋、桥架安装、线缆敷设等基础施工
- 设备安装：速通门、门禁控制器、读卡器、人脸识别机等设备安装固定
- 接线调试：设备接线、系统上电、单机调试、系统联调
- 人员培训：对物业管理人员进行系统操作培训和日常维护培训
- 试运行：系统试运行7~15天，记录并解决试运行期间出现的问题
- 竣工验收：双方共同验收，交付完整的技术文档和竣工资料
9.1.2 施工周期预估
|--------------|----------------|--------------|-------------|
| 施工阶段 | 工作内容 | 预估工期 | 备注 |
| 施工准备 | 现场勘查、方案确认、材料采购 | 3~5天 | 与客户配合确认方案 |
| 管线施工 | 线管预埋、线缆敷设、端接测试 | 5~10天 | 根据点位数量调整 |
| 设备安装 | 设备就位、固定、接线 | 3~7天 | 与装修配合进行 |
| 系统调试 | 单机调试、联网调试、功能测试 | 3~5天 | 含与第三方系统联动调试 |
| 培训与试运行 | 人员培训、试运行、问题整改 | 7~15天 | 试运行期间安排专人值守 |
| 竣工验收 | 验收测试、资料移交 | 1~2天 | 双方共同参与验收 |
9.2 质量保证
- 所有设备均为原厂全新正品，提供原厂质量保证
- 系统整体质保期为验收合格后12个月（可延保），质保期内免费维修更换
- 施工质量符合GB 50348《安全防范工程技术标准》等相关国家标准
- 所有线材、辅材均为国标产品，满足系统长期稳定运行要求
9.3 售后服务
9.3.1 技术支持
- 7×24小时技术支持热线，随时响应客户技术咨询
- 远程技术支持：可通过远程协助快速排查和解决软件问题
- 现场技术支持：重大故障4小时内到达现场（市区范围内）
9.3.2 保修服务
- 质保期内免费提供设备维修、更换、软件升级等服务
- 质保期后提供有偿续保服务，确保系统长期稳定运行
- 提供终身技术支持，设备故障优先维修，维修仅收取成本费用
9.3.3 培训服务
- 系统管理员培训：系统配置、权限管理、数据备份、故障排查
- 普通操作人员培训：日常操作、卡片管理、简单故障处理
- 提供培训资料和操作手册，确保相关人员熟练掌握系统使用
9.4 验收标准
- 系统功能验收：按照设计方案逐项验收功能，确保功能完整可用
- 设备性能验收：人脸识别准确率、通行速度、设备响应时间等指标达标
- 工程质量验收：设备安装规范、线路整齐美观、标识清晰完整
- 文档资料验收：提供完整的施工图纸、设备手册、操作指南、测试报告等
