前言
在PCB设计中，板框（Board Outline）是布局布线的基础边界。无论是从零绘制还是通过结构工程师提供的DXF文件导入，正确定义板框都是PCB设计的第一步。本文将系统讲解Allegro 17.4中板框的定义方式（包括传统的Outline层和新版的Design Outline层）、手工绘制板框的方法，以及如何通过DXF文件导入优化板框绘制流程，帮助你高效完成PCB板框的创建与配置。
一、板框颜色识别与层管理

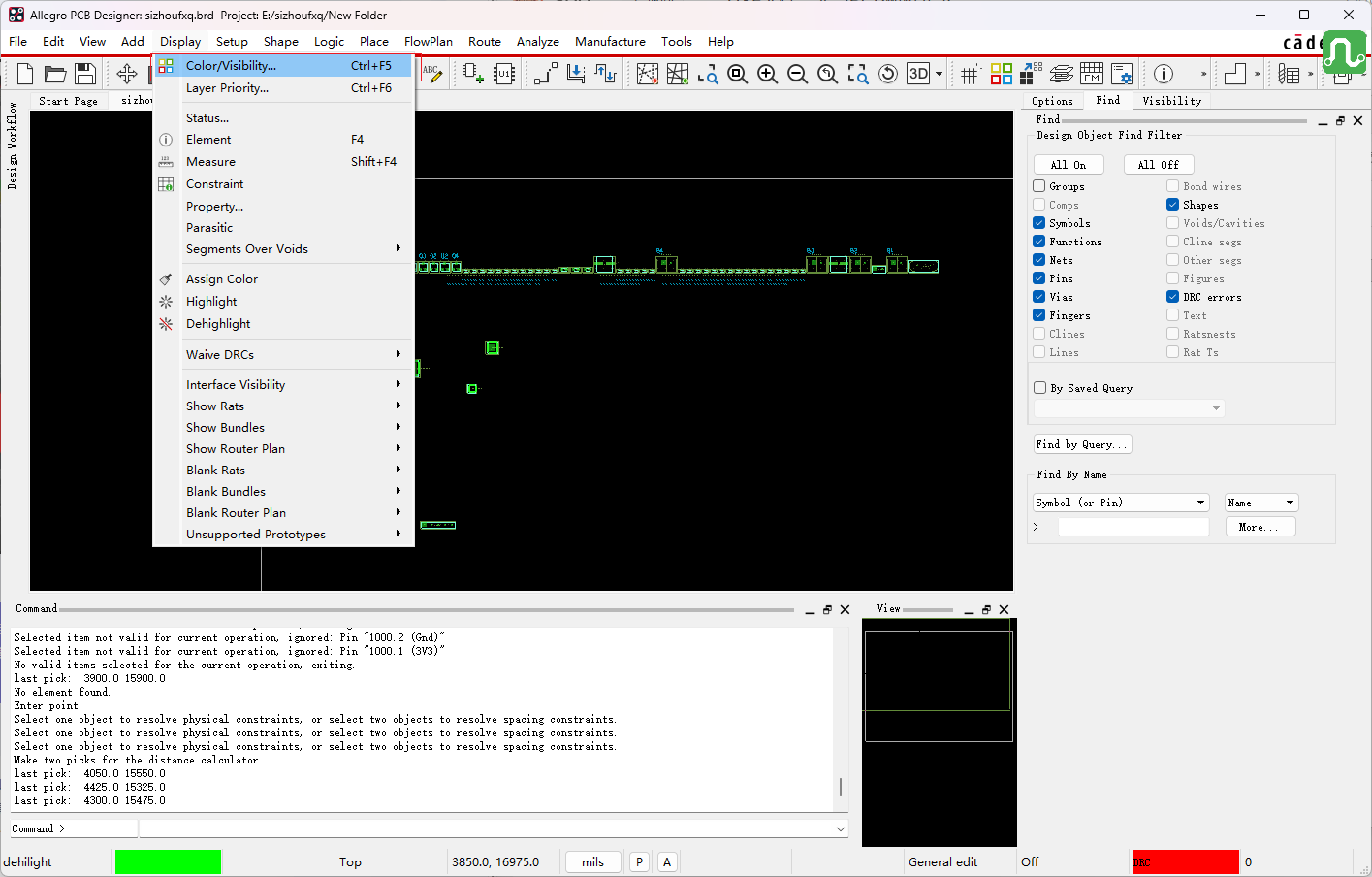

在开始绘制或导入板框之前，首先需要明确板框的颜色标识。打开颜色管理器（Color Manager），可以查看当前各层的颜色设置。
图1：打开颜色管理器识别板框颜色

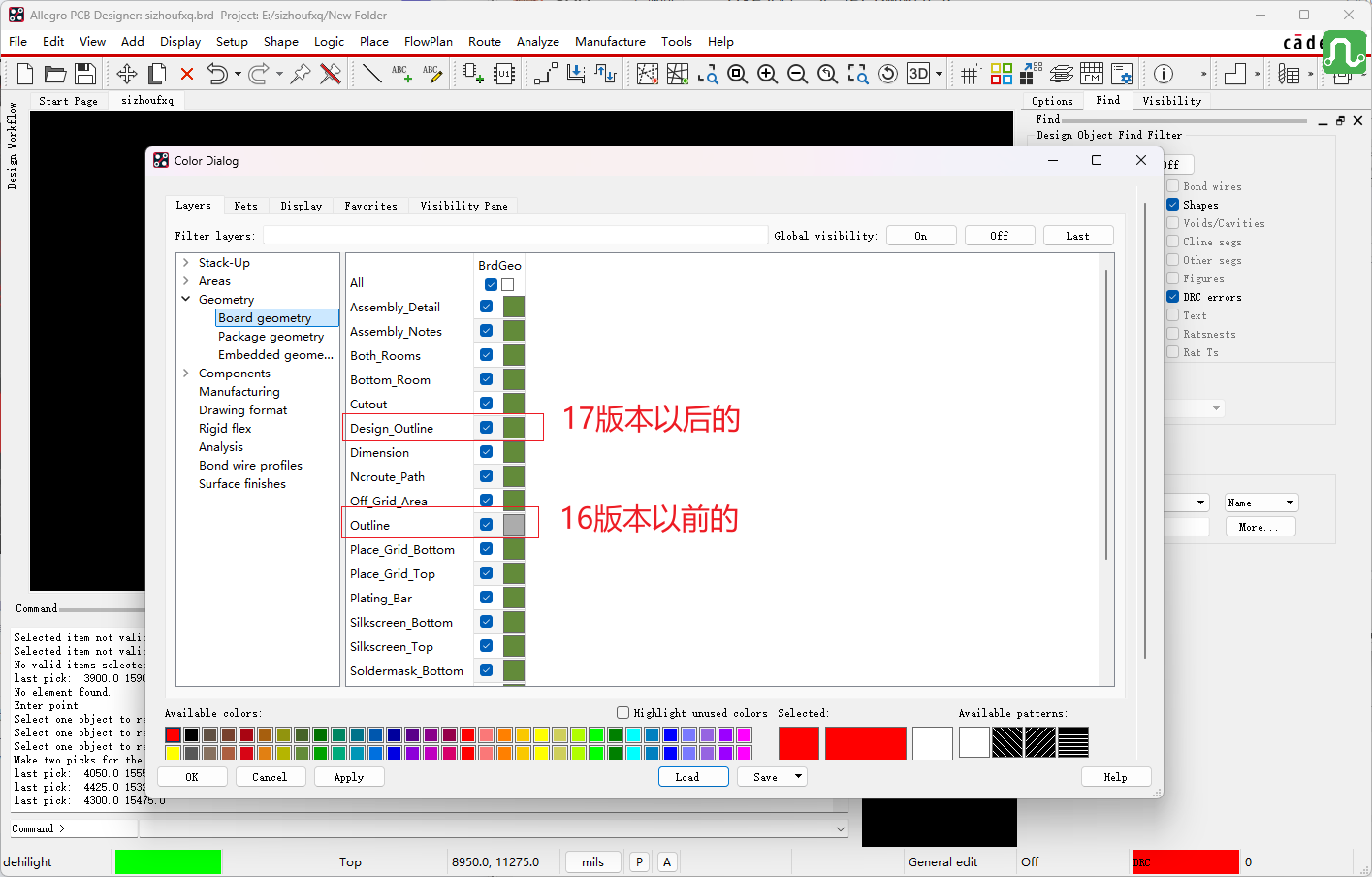

二、板框层的演变：Outline vs Design Outline
Cadence Allegro软件实现了向下兼容，以支持不同版本的PCB设计文件。理解板框层的演变对于正确操作至关重要：
| 版本 | 板框层 | 说明 |
|---|---|---|
| 16.6及更早版本 | Board Geometry > Outline |
旧版板框层，17版本之后保留以兼容旧文件 |
| 17版本及之后 | Board Geometry > Design Outline |
新版板框层，推荐使用 |
关键认知：
Board Geometry > Outline是16版本之前的旧板框层，打开16.6、15.5.7等旧版本文件时必须包含此层Board Geometry > Design Outline是17版本之后新增的板框层- 在17.4版本中，你也可以将板框画在旧的Outline层中，但建议使用新版本的Design Outline层
建议：既然已经使用新版本，就应该使用最新的板框层（Design Outline），避免未来版本升级时出现兼容性问题。
三、手工绘制板框
3.1 使用Rectangle命令绘制板框
在旧版本中，可以使用Line（走线）方式绘制板框，但在17.4版本中，这种方式已被限制。现在需要使用 Rectangle（矩形） 命令来绘制板框。
操作步骤：

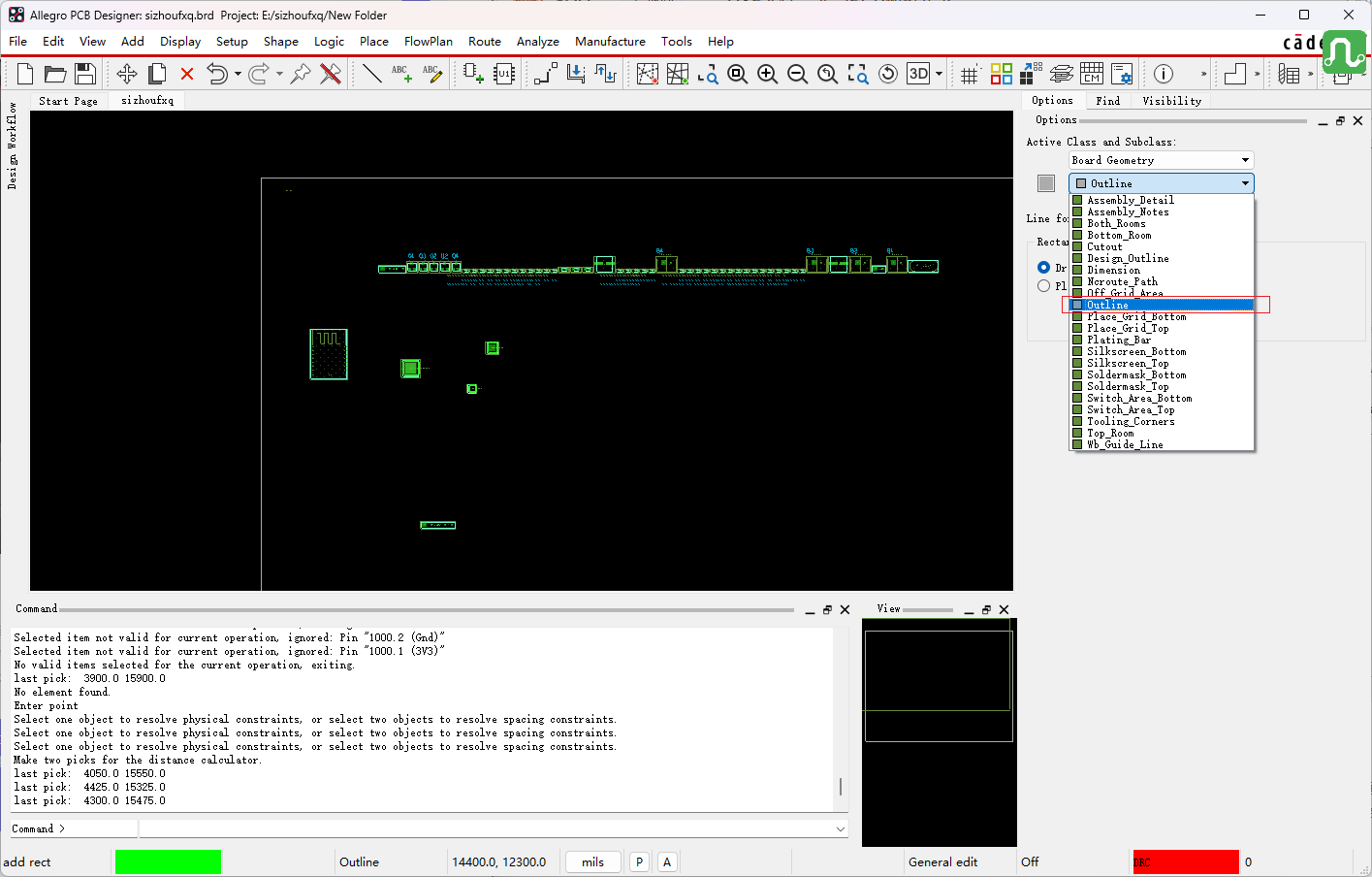

- 点击 Add > Rectangle 在Options 选择 Outline 层
- 绘制合适的板框

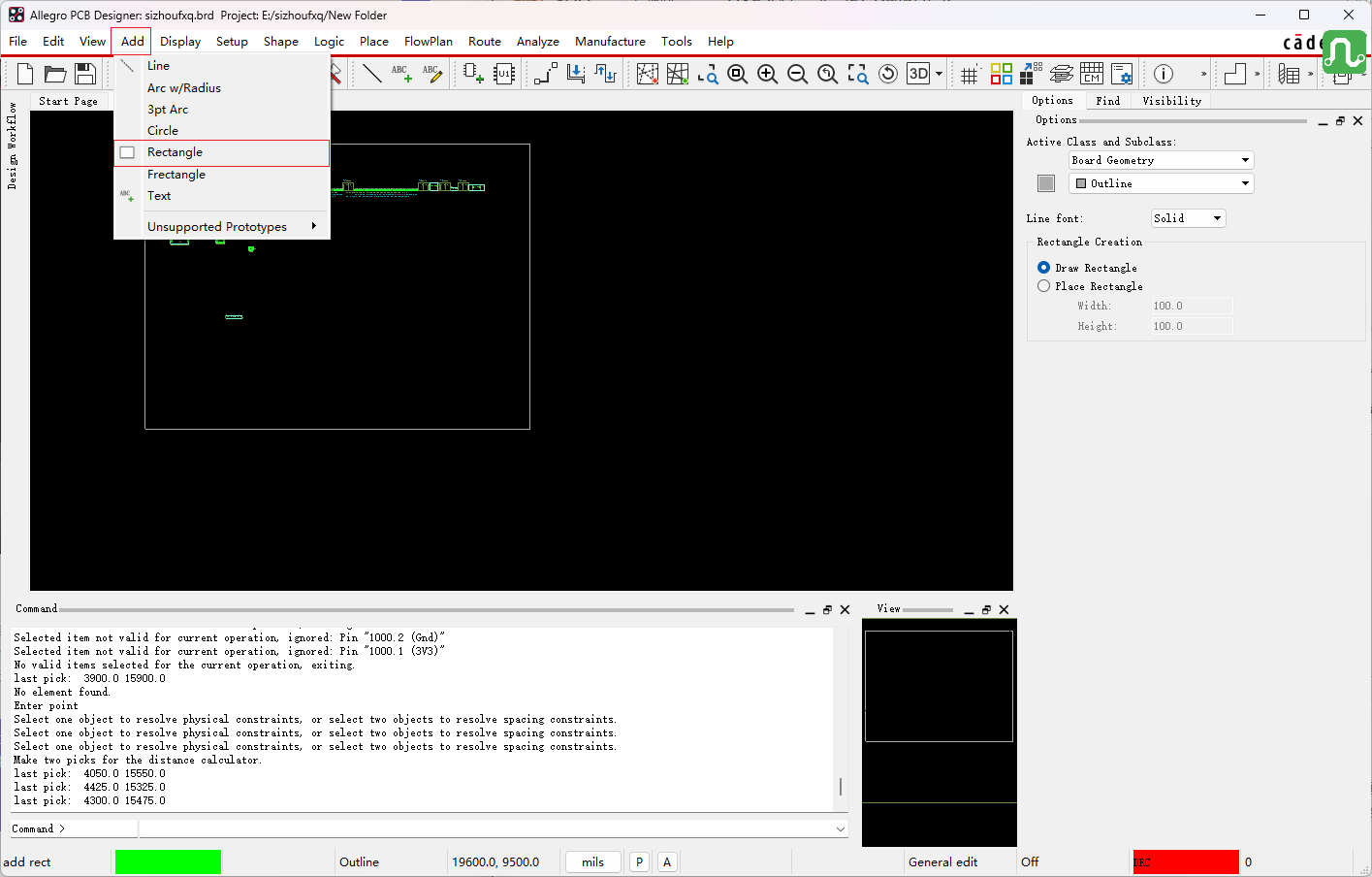

图3：使用Rectangle命令增加矩形板框
️ 注意：必须使用Rectangle命令而非Line命令，否则无法选择到板框层。这是17版本之后的新变化。
3.2 设置板框尺寸
板框有两种定义方式：
| 定义方式 | 说明 |
|---|---|
| 手工绘制 | 直接在PCB上绘制板框形状 |
| 尺寸定义 | 通过输入宽度和长度（以毫米等为单位）精确定义 |
尺寸设置步骤：
- 确保单位选择正确（推荐使用毫米mm）
- 在绘制板框时，通过定义具体的宽度和长度来精确控制板框尺寸
- 设计完成后可改回mil单位进行后续操作
图4：板框尺寸与单位设置
3.3 设置可视面积（Board Size）

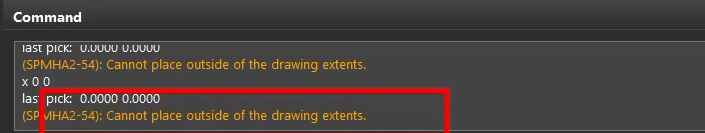

报警提示
含义：不能把对象放置在设计数据库绘图边界 (Drawing Extents) 之外 。你这里坐标输入是
0,0，但 0 点落在当前数据库边界外面，所以放不进去。
原因
- PCB 数据库的
Drawing Extents（数据库边界）范围太小，原点 (0,0) 不在有效绘图区域内。
⚠️注意：这不是板框 Board Outline，是 Allegro 数据库本身的最大可放置空间。
解决步骤（优先方案）
- 菜单：

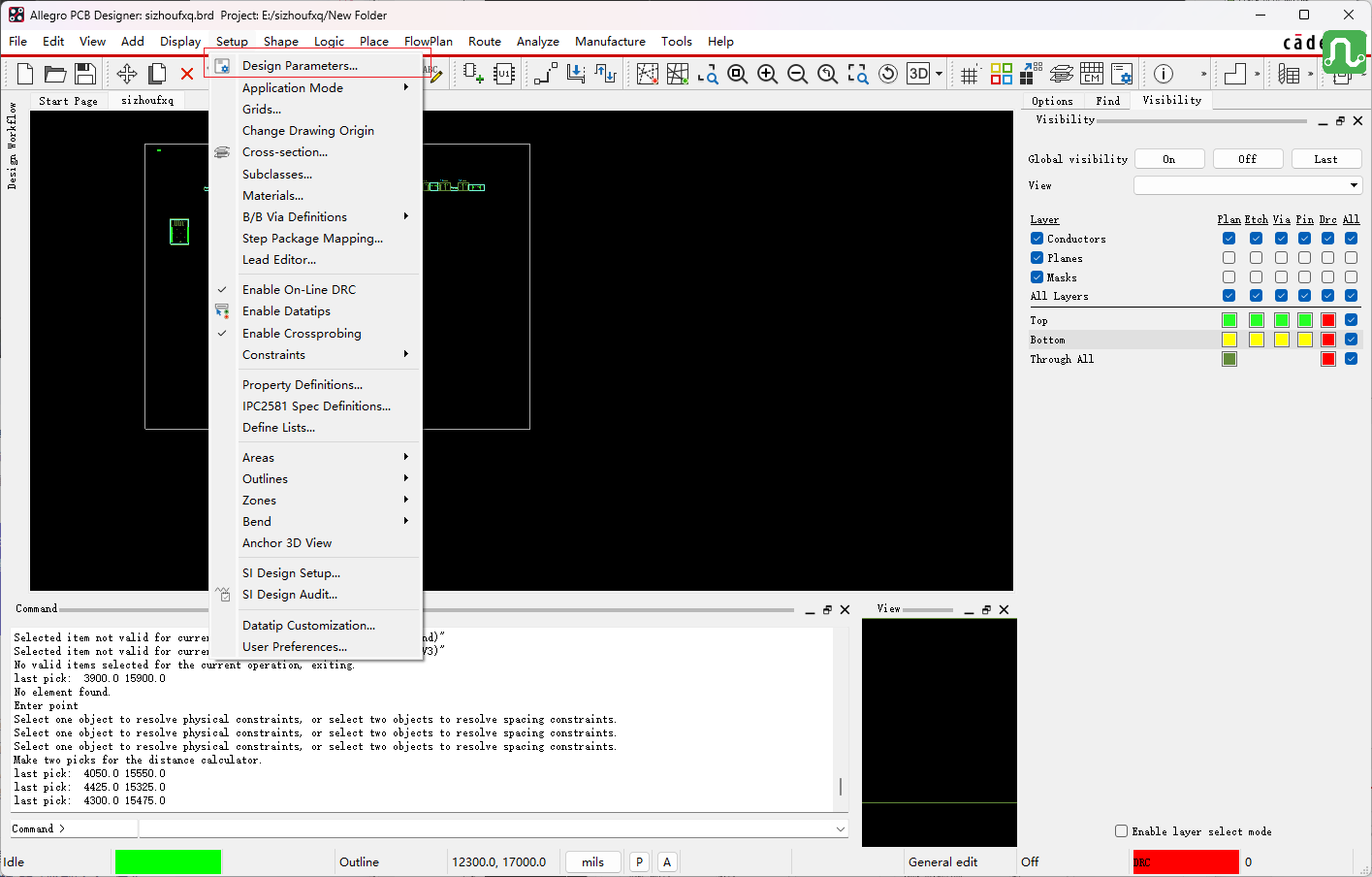

Setup → Design Parameters→Design标签页- 修改 Extents ：
- Lower Left X / Y：改成负数，例如
-100 -100 - Upper Right X / Y：改成更大正数，例如
200 200（单位看你当前 mm/mil）
- Lower Left X / Y：改成负数，例如
- 扩大数据库绘图范围，把
(0,0)包含进框内，点击 OK。
- 修改 Extents ：
- 再尝试放置器件 / 执行脚本，报错消失。

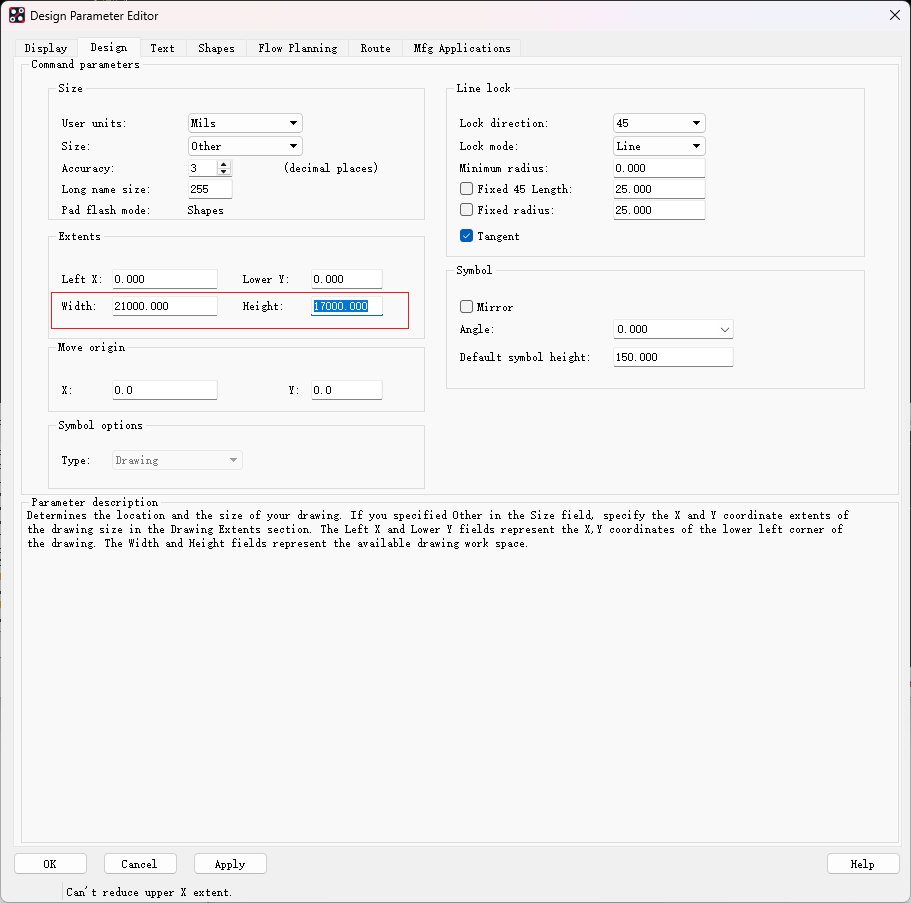

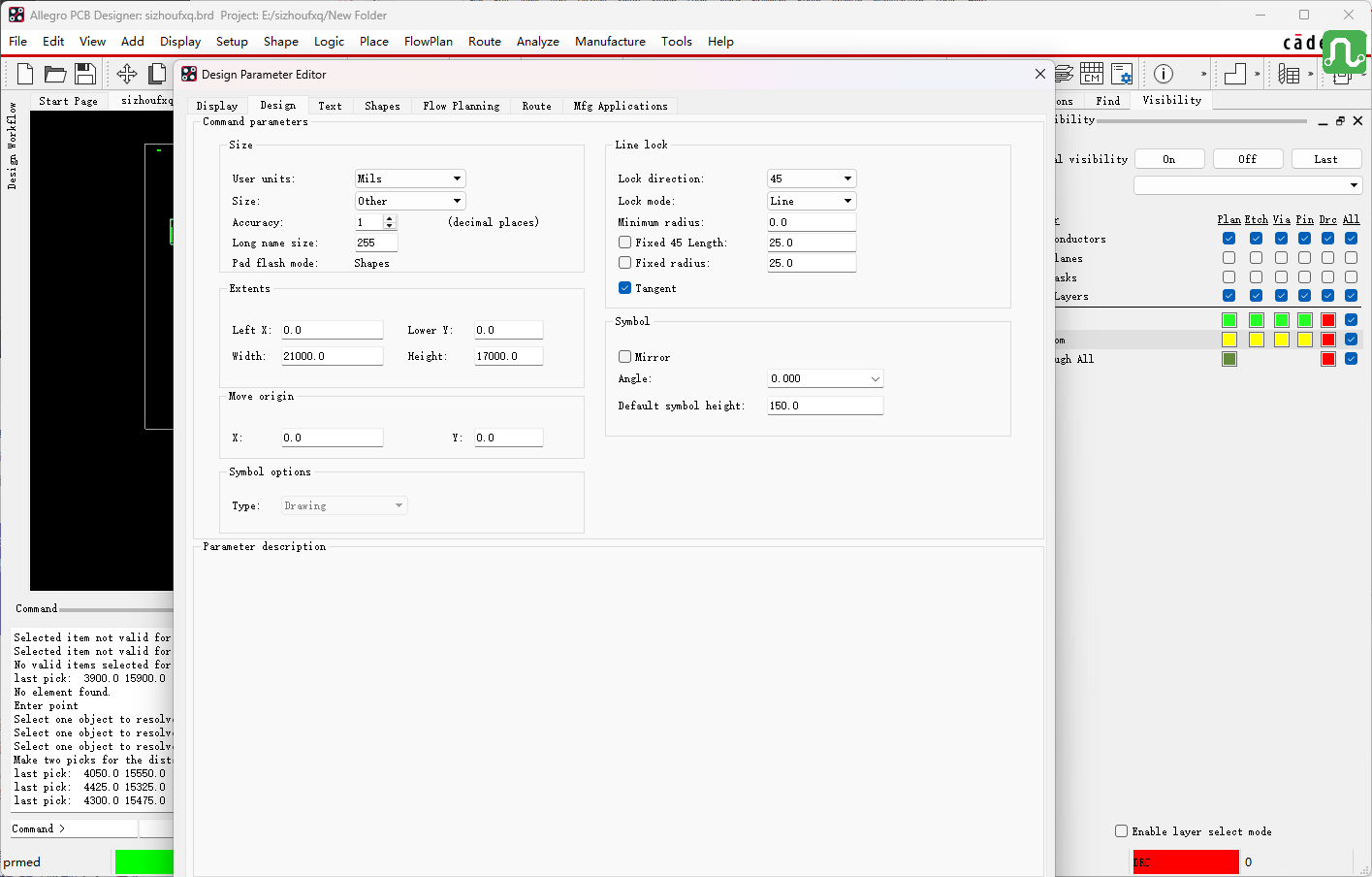

图6：在Design中修改板框绘图范围长宽尺寸
四、通过DXF导入板框绘制流程
对于结构复杂的PCB板框（如异形板、带孔板的轮廓），手工绘制效率低下。此时可以通过导入结构工程师提供的DXF文件来快速定义板框。
4.1 导入DXF文件
- 点击 File > Import > DXF
- 在导入界面中选择DXF文件

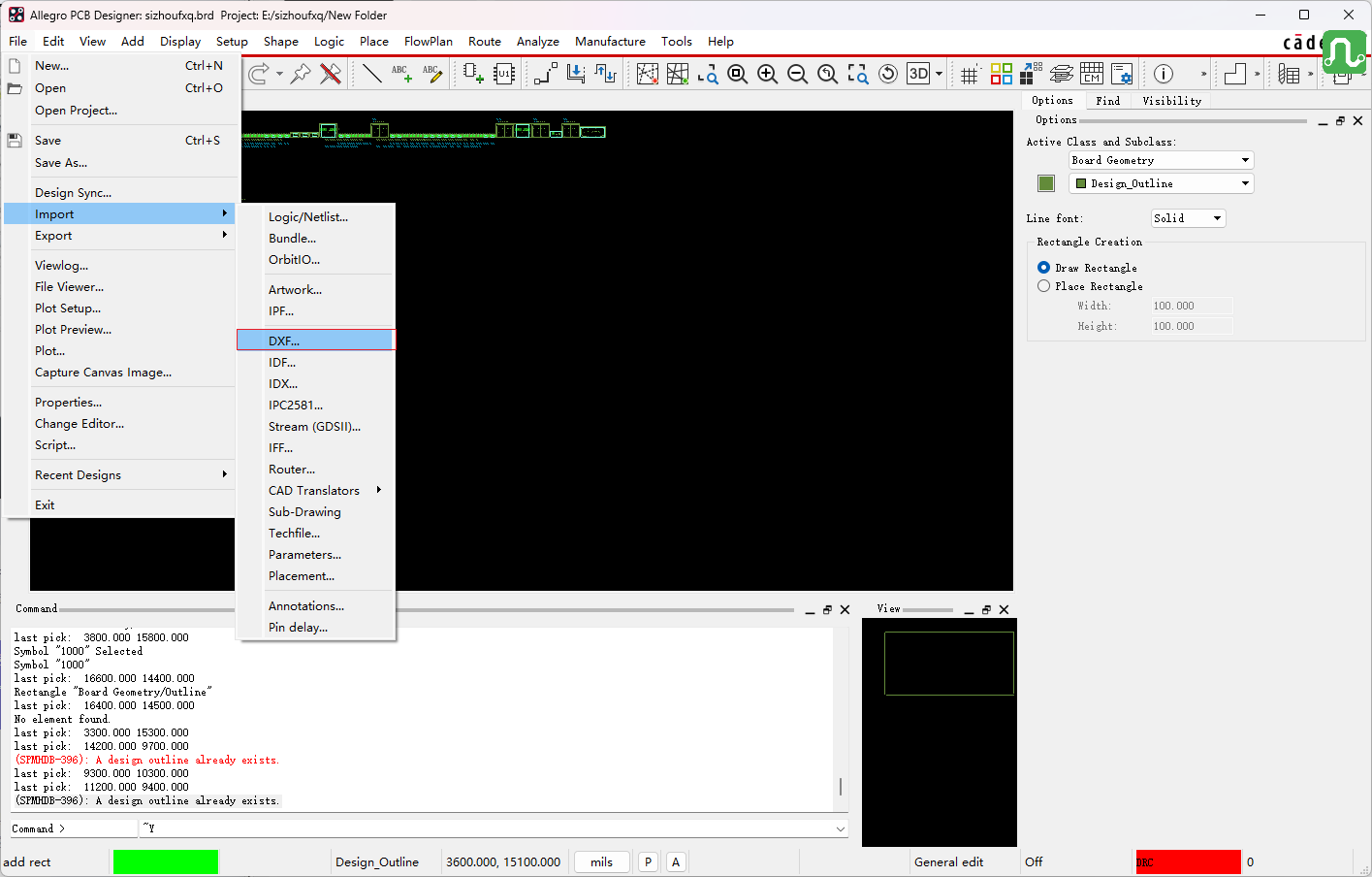

图7：File菜单下的DXF导入选项
导入注意事项：
- 路径命名：尽量避免使用中文路径，防止出现非法字符导致导入失败
- 非法字符 ：括号
()、百分号%、感叹号!、井号#等符号应避免出现在文件路径中 - 允许使用的符号 ：中划线
-和下划线_是可以接受的
图8：DXF导入路径------避免中文和非法字符
4.2 导入参数设置

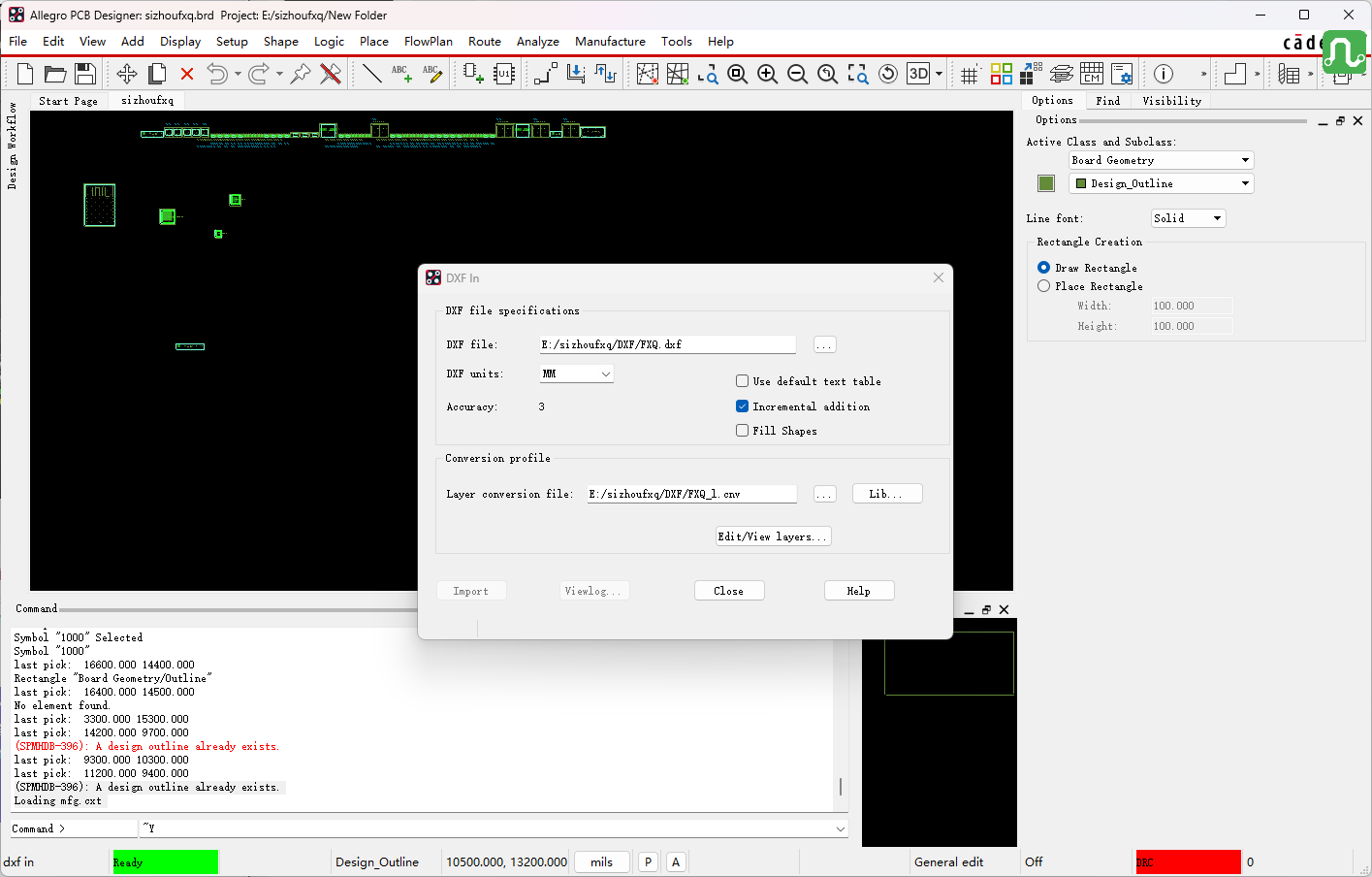

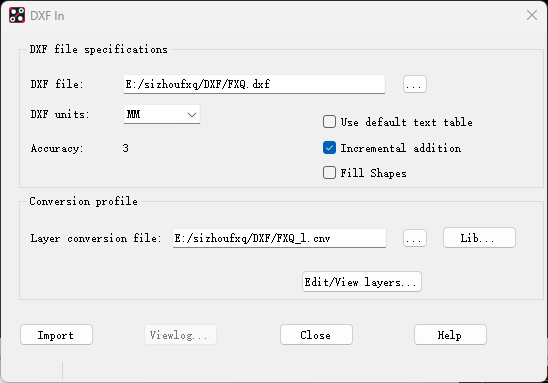

在导入界面中，需要设置以下关键参数：
| 参数项 | 设置建议 | 说明 |
|---|---|---|
| 单位 | 公制（毫米mm） | DXF/CAD结构文件通常为公制单位 |
| Incremental Addition | 勾选 | 以增量形式导入，不创建新PCB文件 |
Incremental Addition：勾选此选项后，DXF内容将增量添加到当前PCB设计中。如果不勾选，系统将默认创建一个新的PCB文件来导入DXF。
4.3 图层映射（关键步骤！）
导入DXF时，不要直接点击Import按钮，而应先进行图层映射。这是DXF导入中最容易出错的一步。
操作步骤：

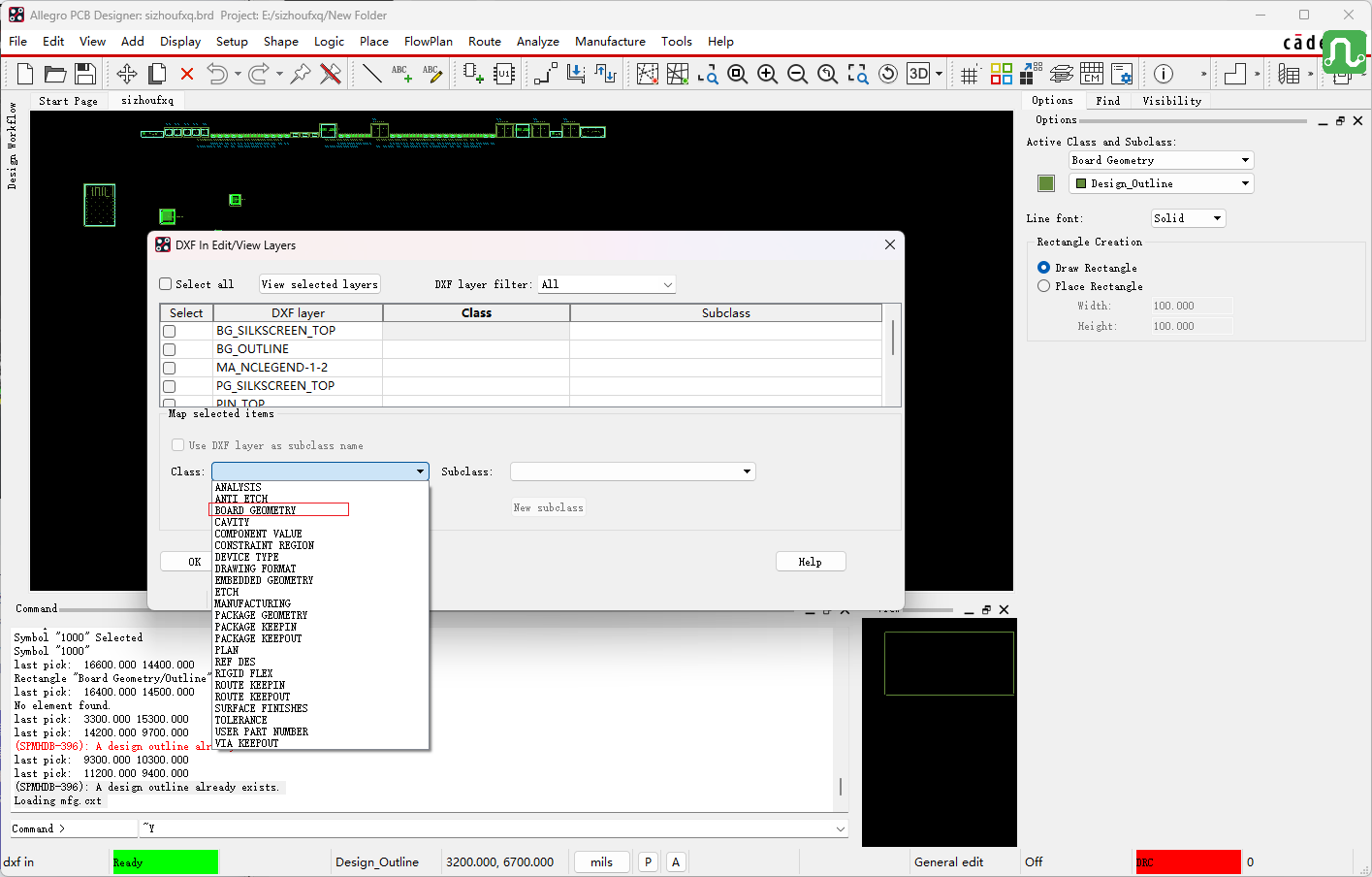

- 在导入界面中，点击 Editor View Layers 进行图层映射
- 在映射窗口中，将DXF文件的层映射到PCB文件的对应层
- 建议新建一个Subclass来存放导入的DXF内容，方便识别和管理
图9：Editor View Layers图层映射设置
新建Subclass进行映射：
- 点击 New Subclass 新建一个分类（如命名为
CAD_26820） - 点击 Select All 选择所有DXF层
- 点击 Map 按钮，将所有DXF层统一映射到新创建的Subclass
- 点击 OK 确认映射

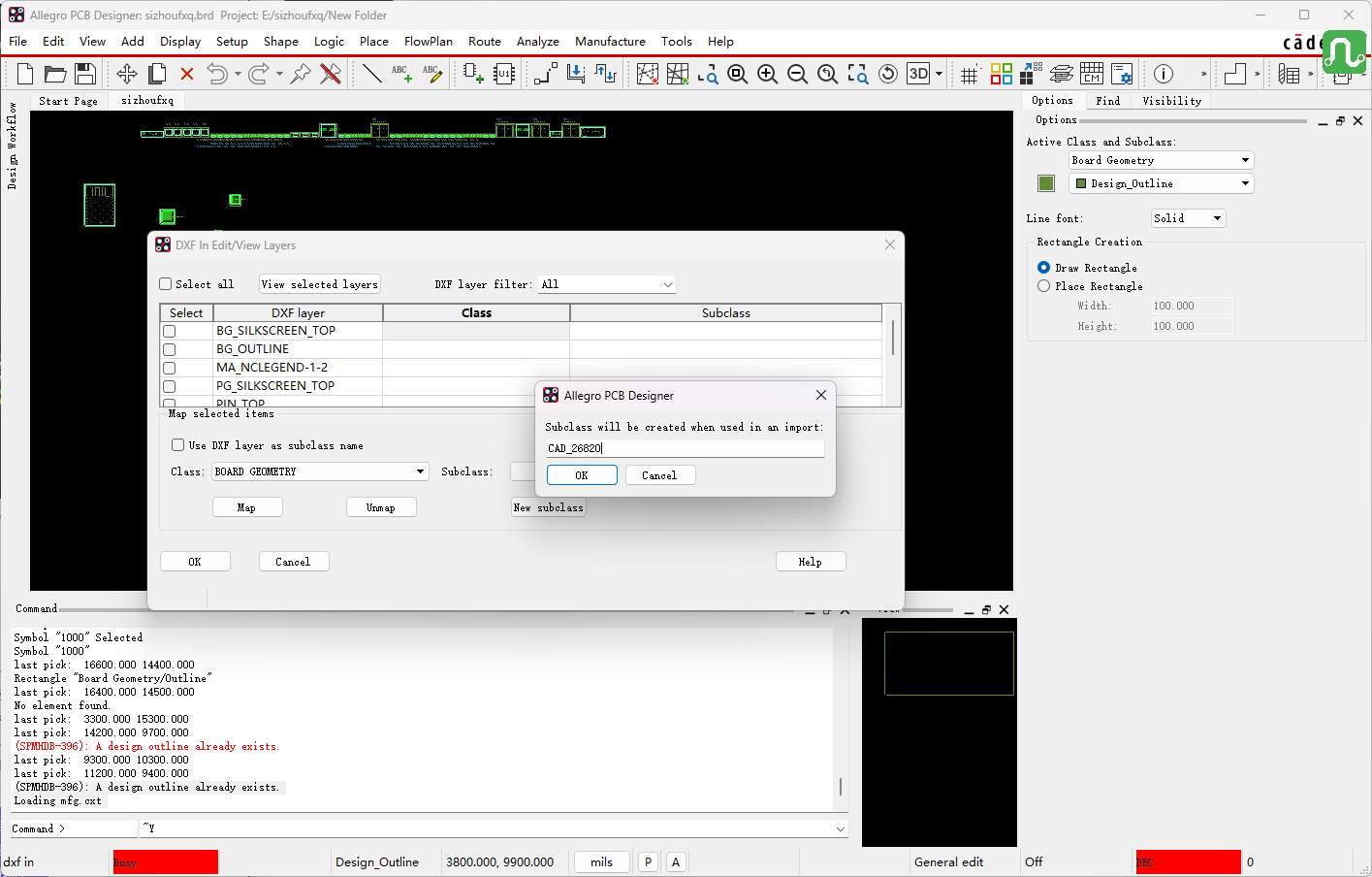

图10：新建Subclass并Select All映射

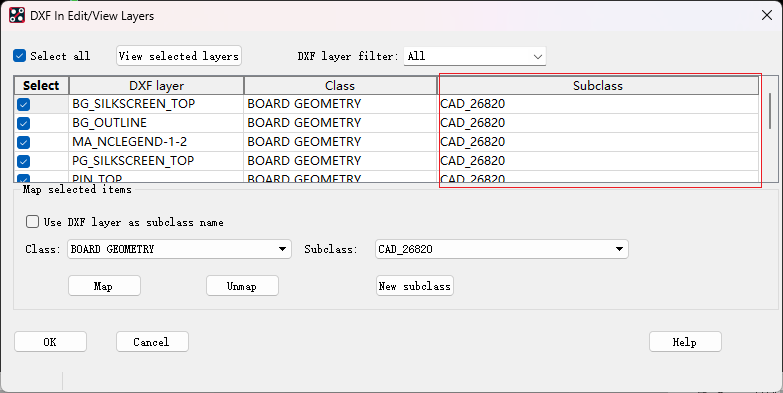

图11：所有DXF层映射完成
4.4 执行导入
完成图层映射后，Import按钮将从灰色变为可点击状态。
- 点击 Import 执行导入
- 导入成功后，关闭导入对话框
图12：点击Import执行导入
4.5 显示导入内容
如果导入成功但看不到内容，可能是因为该层被默认关闭了。
- 打开 Color Dialog面板 > Geometry > Board geometry
- 找到新建的Subclass（如
CAD_26820） - 勾选该层以显示导入内容
- 建议为该层设置一个醒目的颜色（如洋红色），方便后续识别

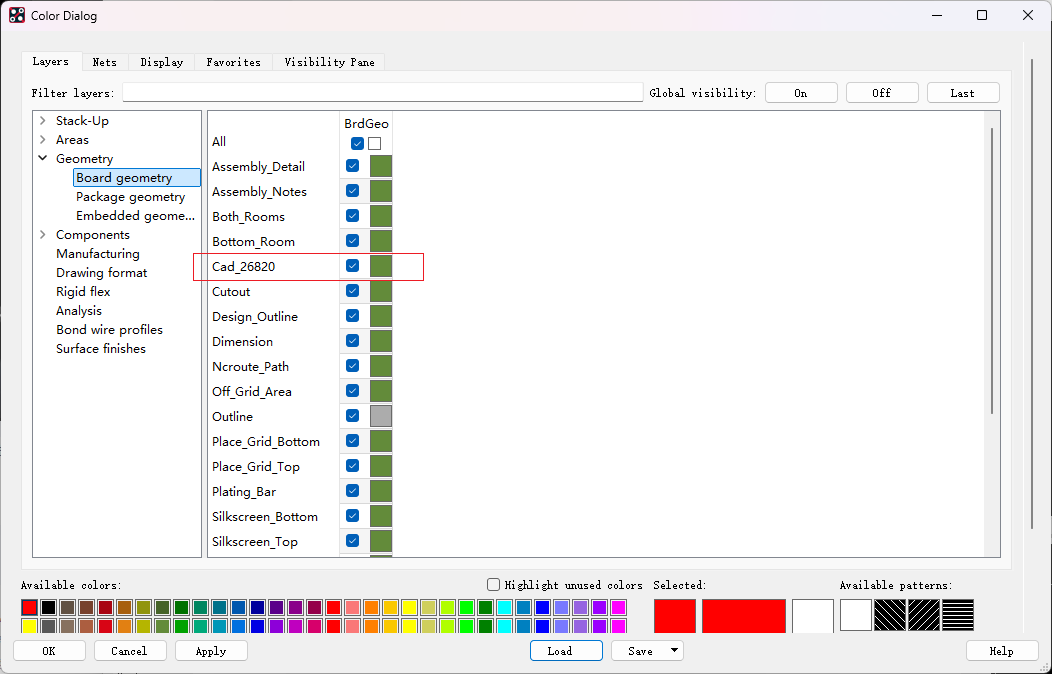

图13：在Color Dialog面板中勾选导入层以显示内容
五、将导入内容转换为板框
导入DXF后，板框尚未正式定义。需要将导入的线条从普通层移动到板框层（Design Outline或Outline）。
5.1 查询导入内容所在的层
首先确认导入的DXF内容位于哪个Class和Subclass中。

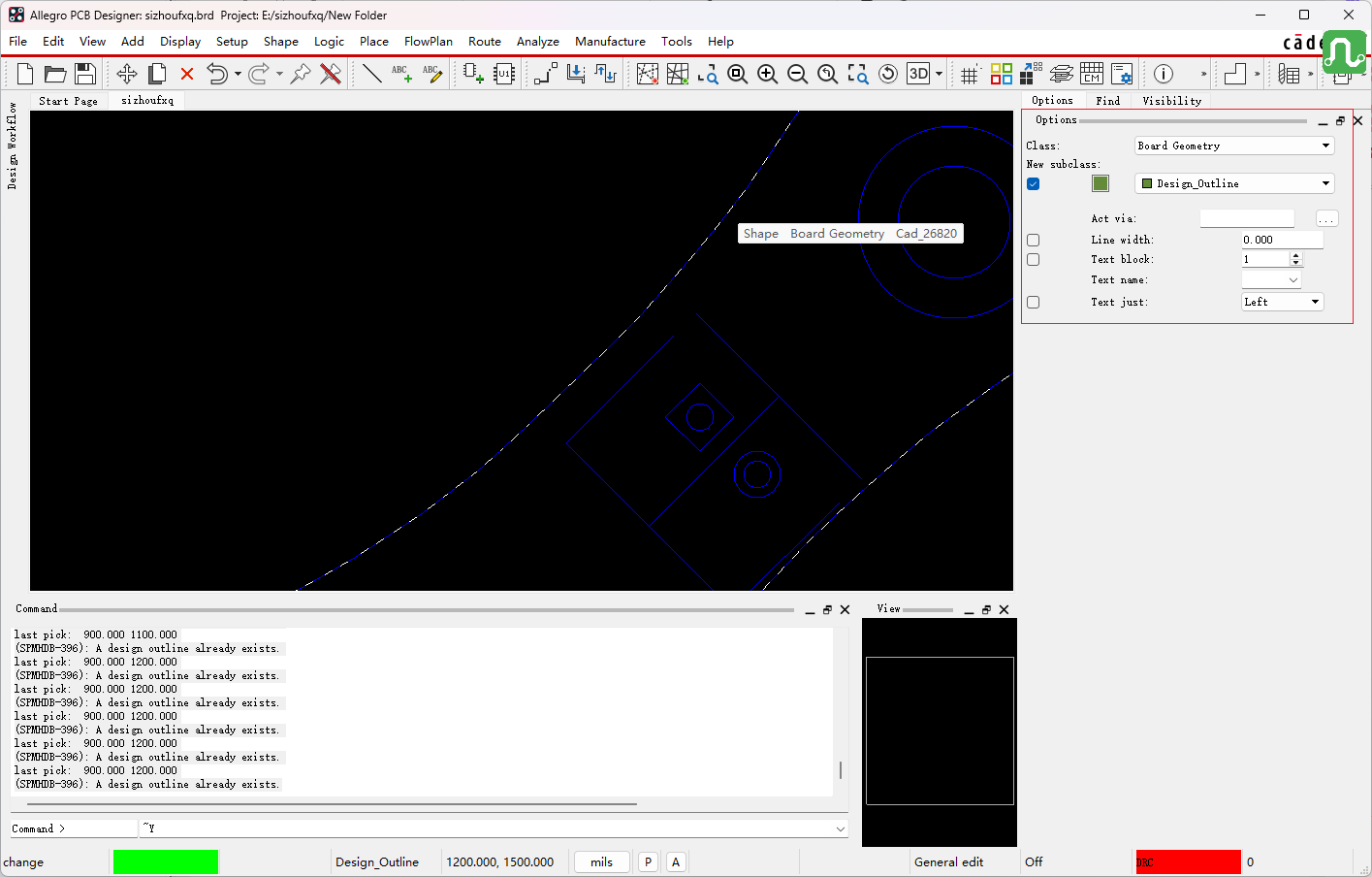

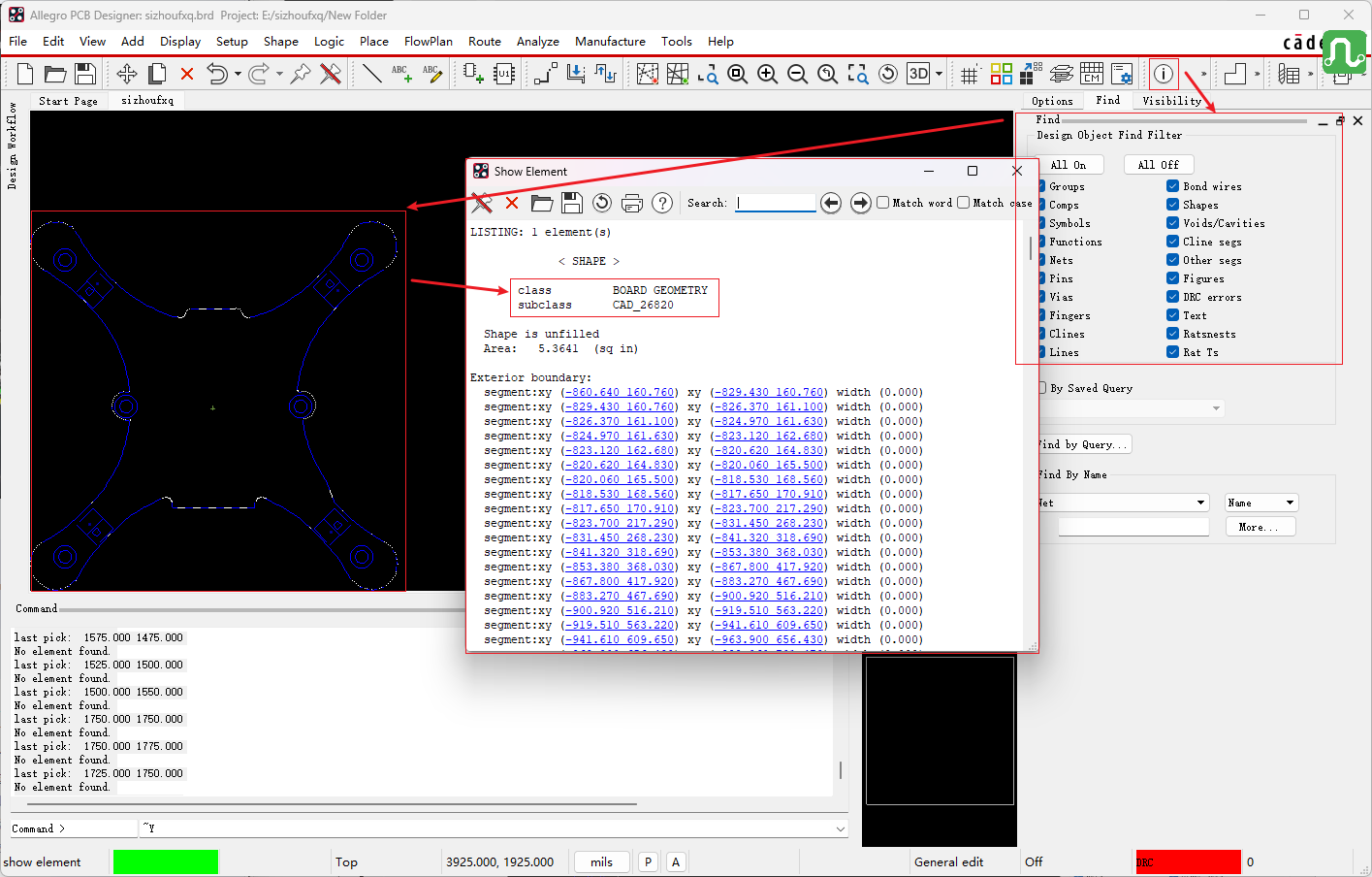

图14：查询导入内容所在的Class和Subclass
5.2 使用Change命令移动板框
- 选中导入的板框线条
- 在 Edit > Change 命令中，将线条的层从当前层修改为板框层（Design Outline）

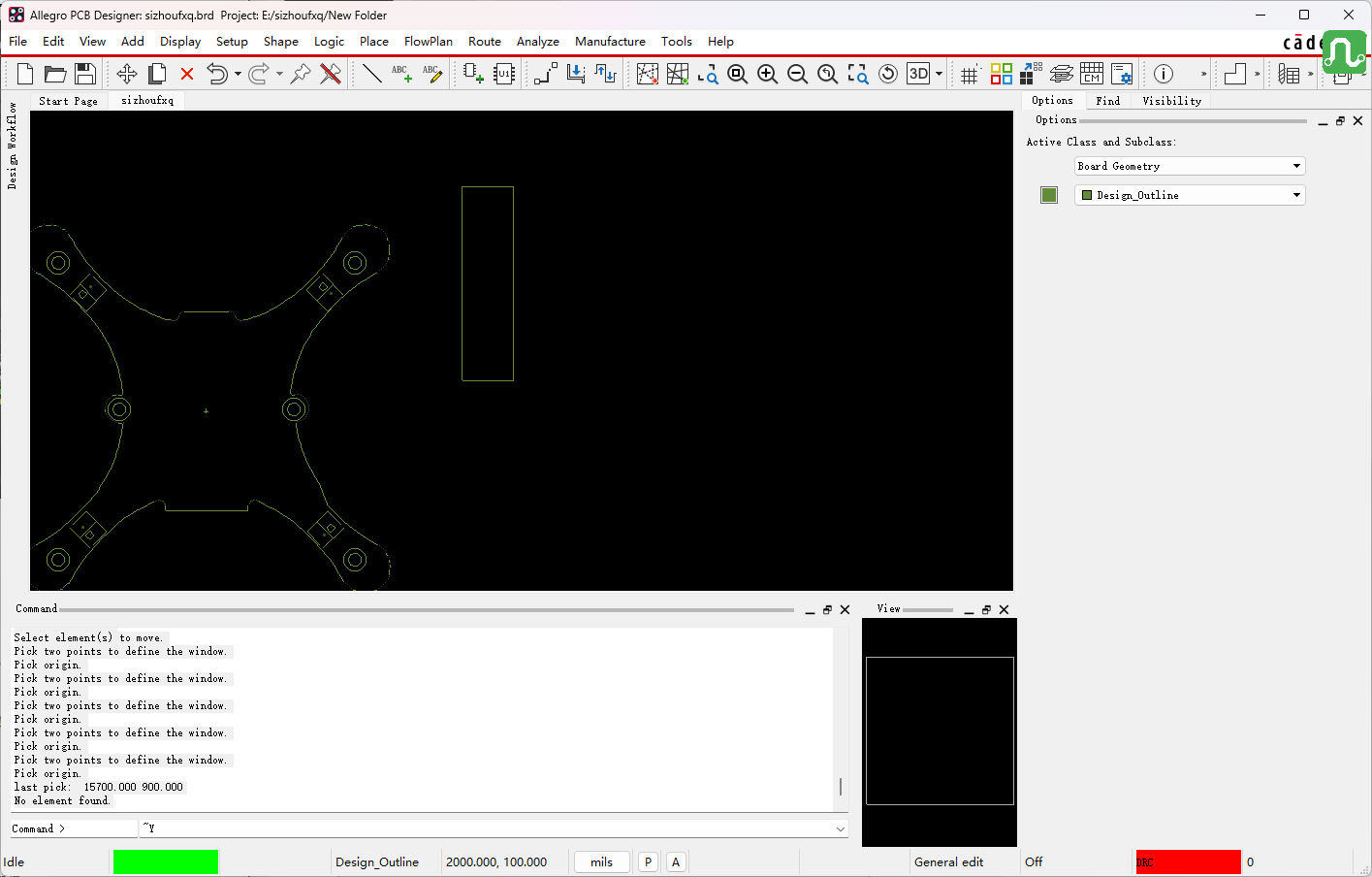

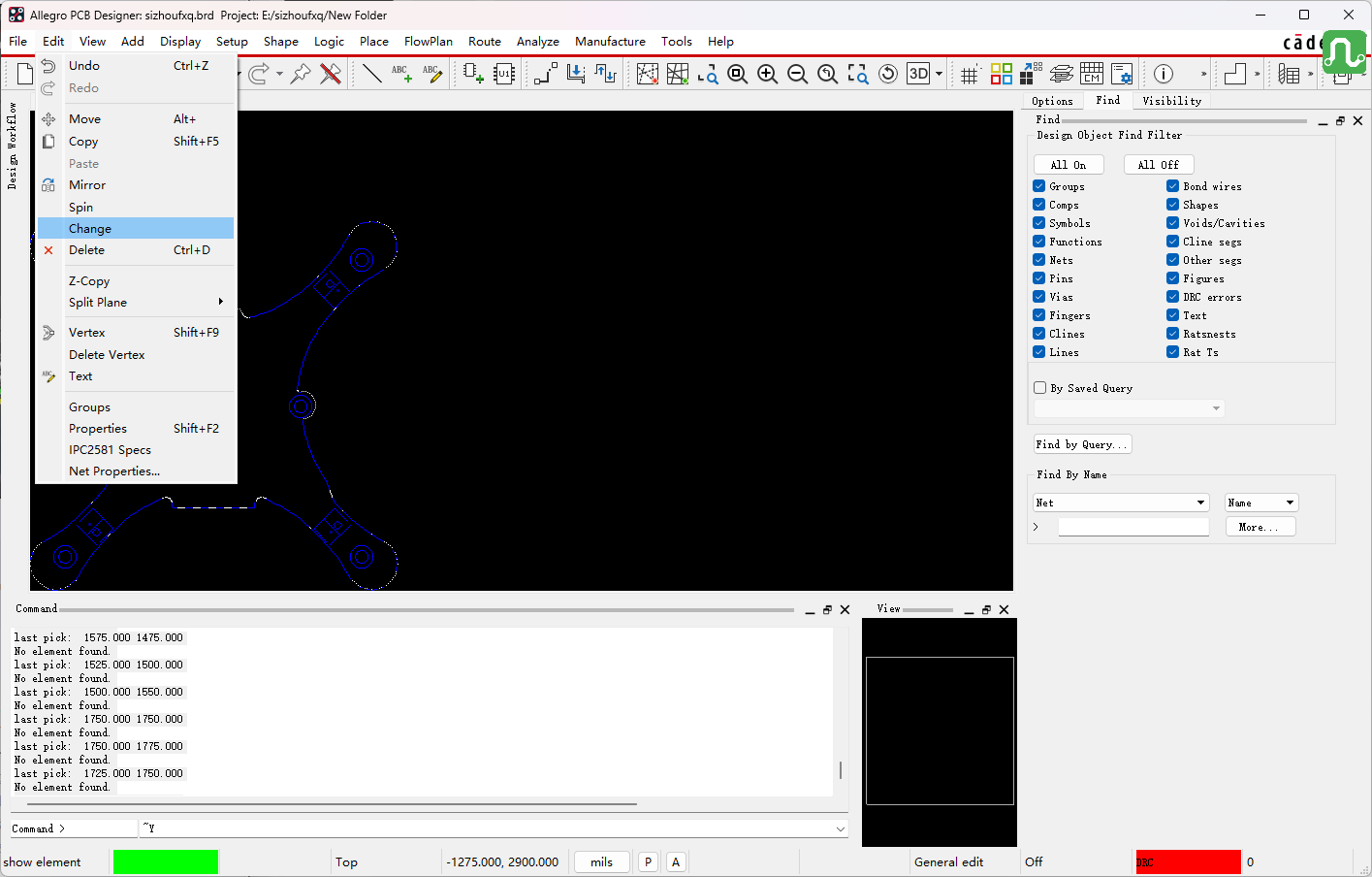

图15：使用Change命令将线条移动到板框层
图16：将线条层更改为Design Outline板框层
技巧 ：也可以使用
Edit > Change命令的快捷键F4来快速修改对象属性。
六、完整操作流程总结
| 步骤 | 操作 | 说明 |
|---|---|---|
| Step 1 | 识别板框颜色 | 打开颜色管理器，确认板框颜色标识 |
| Step 2 | 选择板框层 | 使用Design Outline（17+版本推荐）或Outline（旧版兼容） |
| Step 3 | 手工绘制板框 | 使用Rectangle命令绘制，设置正确单位（mm） |
| Step 4 | 设置可视面积 | 在Setup > Design中设置Board Size |
| Step 5 | 导入DXF文件 | File > Import > DXF，注意路径无中文和非法字符 |
| Step 6 | 图层映射 | 先映射层再导入，建议新建Subclass统一管理 |
| Step 7 | 显示导入层 | 在Visibility面板中勾选新层，设置醒目颜色 |
| Step 8 | 转换为板框层 | 使用Change命令将线条移动到Design Outline层 |
七、常见问题速查表
| 问题 | 原因 | 解决方案 |
|---|---|---|
| 无法选择板框层 | 使用了Line命令 | 改用Rectangle命令绘制板框 |
| DXF导入失败 | 路径含中文或非法字符 | 使用纯英文路径，避免特殊符号 |
| 导入后看不到内容 | 层被默认关闭 | 在Visibility面板中勾选对应层 |
| 导入层混乱 | 未进行图层映射 | 先映射层再导入，新建Subclass统一管理 |
| 板框未生效 | 未移动到板框层 | 使用Change命令将线条移至Design Outline层 |
| 板框尺寸不对 | 单位设置错误 | 确认DXF导入单位为毫米（mm） |
