前言

在 PCB 布局阶段，器件的位置调整是最频繁的操作之一。无论是初步布局时的粗略摆放，还是后期优化时的精细对齐，掌握器件的移动、旋转、镜像、对齐和等间距操作，都能大幅提升布局效率。

本文将系统讲解 Allegro PCB Editor 中器件编辑的核心操作，包括移动命令的四种走线处理模式、旋转的两种命令区别、镜像操作，以及对齐和等间距排列的高级技巧。

一、通用操作流程

在 Allegro 中进行任何器件编辑操作前，都需要遵循统一的四步流程：

步骤	操作	说明
第一步	点击命令或使用快捷键	启动编辑命令
第二步	选择元素	在 Find 面板中勾选需要选择的对象类型
第三步	参数设置	在 Find 或 Option 面板中进行参数选择和设置
第四步	执行操作	返回 PCB 界面进行实际操作

核心原则：先设置参数，再选择对象，最后执行操作。这个顺序不能颠倒。

二、器件移动

2.1 移动命令基础

移动命令是 PCB 布局中最常用的操作。在执行移动前，需要在 Find 面板 中勾选需要移动的对象类型：

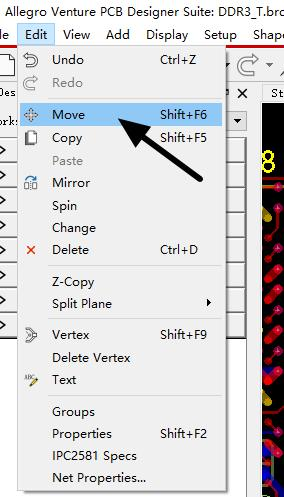

图1：Edit菜单中的Move命令

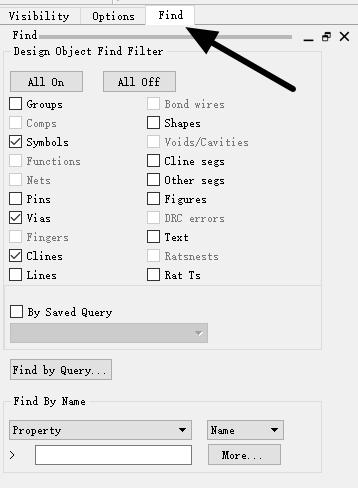

图2：Find面板中勾选需要移动的对象类型

各选项的含义如下：

选项	含义	使用场景
Symbols	元器件符号	移动元器件本体
Texts	文本标注	移动丝印文字
Groups	模块组	将多个器件作为一个整体模块移动（模块复用）
Cline Segs	电气走线线段	移动电气走线的线段
Other Segs	非电气走线线段	移动非电气走线的线段

提示：移动命令一般使用 Symbols 和 Texts 即可满足大部分需求。

2.2 四种走线处理模式（核心参数）

在 Option 面板中，有四个关键的走线处理选项，它们决定了移动器件时与之相连的走线和过孔如何处理：

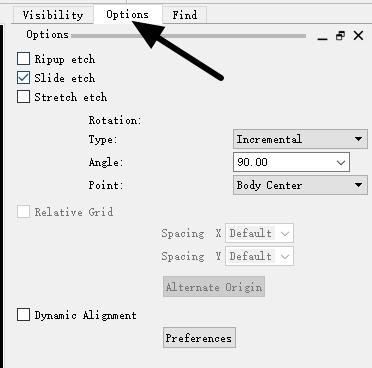

图3：Option面板中的Ripup/Slide/Stretch etch选项及旋转参数

模式	说明	适用场景
Ripup etch	移动对象时去除所连走线、过孔	需要重新布线或调整走线路径时
Slide etch	保留所连走线、过孔，走线随对象平滑移动	保持原有走线拓扑，仅平移器件
Stretch etch	保留所连走线、过孔，走线随对象以任意角度拉伸	需要灵活调整走线角度时
不勾选任何项	仅移动对象，不影响其他走线、过孔	独立移动器件，不干扰现有布线

2.3 旋转参数设置

在 Option 面板中，还可以设置旋转相关的参数：

Type ：旋转方式，一般选择 Incremental（相对坐标）
Angle ：旋转角度，通常设置为 90°
Point：旋转基准点，有以下几种方式：

基准点	说明	适用场景
Sym origin	以元器件封装原点为基准点	软件默认选项
Body center	以元器件 place_bound 几何中心为基准	常用于元器件原地旋转
User pick	以鼠标单击选择点为基准	常用于多个元器件的整体旋转
Sym pin#	以元器件引脚编号为基准点	常用于元器件结构定位

Dynamic Alignment：新增功能，可在移动器件时实时与其他器件对齐。需在 Preferences → User Preferences 中勾选启用。

三、器件旋转

在 Allegro 中，旋转命令有两种：Spin 和 Rotate，它们的使用方式和适用场景有所不同。

3.1 Spin 命令

执行菜单命令 Edit → Spin，当 PCB 左下角显示 "Spin" 时表示正在执行该命令。其参数设置与移动命令完全一致，可在 Find 和 Option 面板中进行调整。

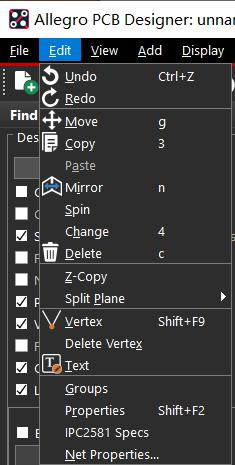

图4：Edit菜单中的Spin命令

3.2 Rotate 命令

Rotate 命令不能单独使用，需先执行 Move 命令选中器件后，点击鼠标右键选择 Rotate 命令进行旋转。其参数设置同样与移动命令一致。

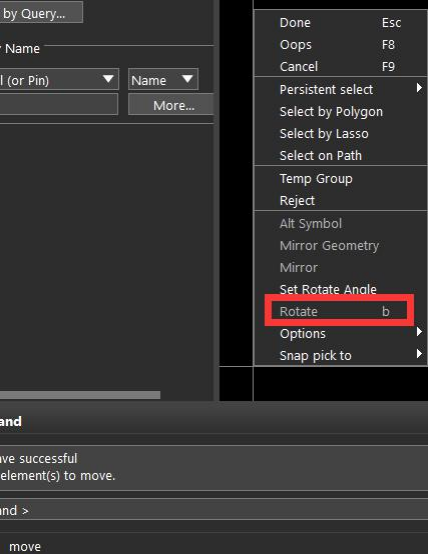

图5：右键菜单中的Rotate命令

重要提示 ：当框选多个器件时，若选择 Sym origin 或 Body center ，器件将单独旋转而非整体旋转。因此，对于一组需要一起旋转的多个器件，务必选择 User pick。

四、器件镜像

镜像操作用于将顶层器件翻转至底层，或反之。

4.1 Mirror 命令使用方法

执行菜单命令 Edit → Mirror，当 PCB 界面右下角显示 "Mirror" 时表示正在执行该命令。
在 Find 面板中勾选 Symbol 或 Groups。
单击目标器件即可完成镜像操作。

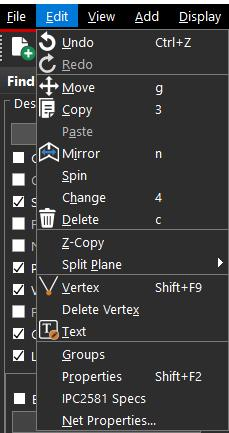

图6：Edit菜单中的Mirror命令

也可以在移动器件命令下，点击鼠标右键选择 Mirror 命令进行操作。

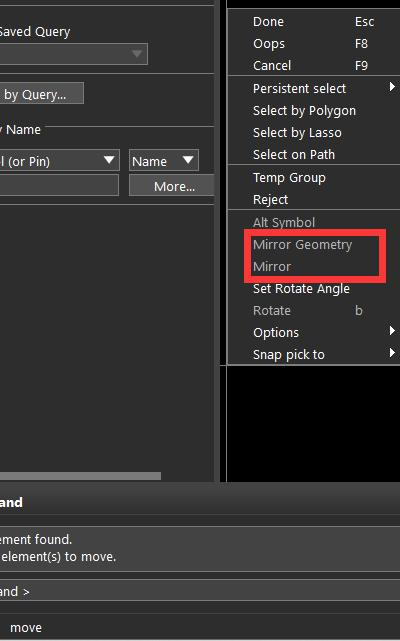

图7：右键菜单中的Mirror命令

五、对齐与等间距

5.1 切换至 Placement Edit 模式

首先，需要将应用模式从 General Edit 切换为 Placement Edit：

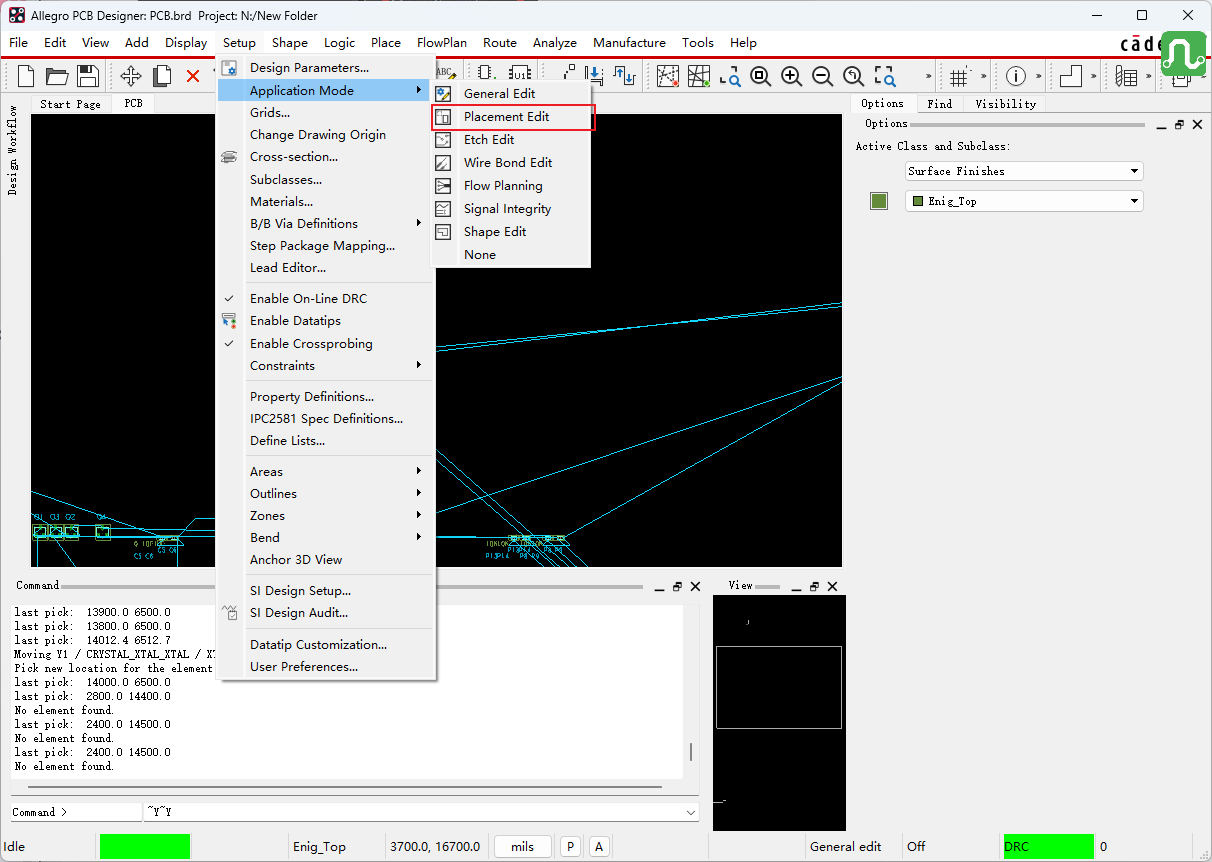

图8：Setup → Application Mode → Placement Edit

5.2 执行对齐操作

在 Find 面板中勾选 Symbol。
选择需要对齐的器件，右键点击选择 Align components。
在 Options 面板中设置对齐参数。

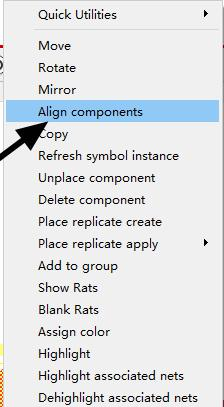

图9：右键菜单中的Align components命令

5.3 对齐参数设置

参数	选项	说明
Alignment Direction	Horizontal / Vertical	水平或垂直方向对齐
Alignment Edge	Left / Center / Right	左对齐、中心对齐、右对齐
Spacing	Off / Use DFA constraints / Equal spacing	关闭间距 / 使用DFA约束 / 等间距排列

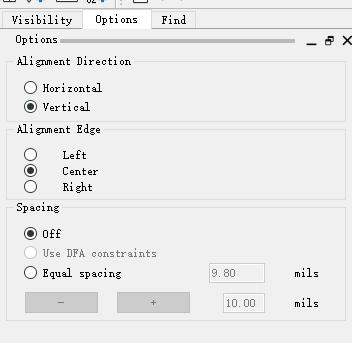

图10：Align Options参数设置面板

提示：等间距排列时，可手动输入间距值（如 10.00 mils），软件会自动计算并均匀分布所选器件。

六、操作速查表

操作	命令路径	快捷键	关键参数
移动器件	Edit → Move	Shift+F6	Ripup/Slide/Stretch etch
旋转器件（Spin）	Edit → Spin	-	Type, Angle, Point
旋转器件（Rotate）	Move → 右键 → Rotate	b	同Spin
镜像器件	Edit → Mirror	n	Symbol/Groups
对齐器件	Placement Edit → 右键 → Align components	-	Horizontal/Vertical, Left/Center/Right
等间距排列	Align components → Spacing → Equal spacing	-	输入间距值

七、常见问题

Q1：移动器件时走线被删除了怎么办？

A：检查 Option 面板中的 Ripup etch 是否被勾选。若不希望走线被删除，应取消勾选该项，或改用 Slide etch 模式。

Q2：多个器件旋转时没有整体旋转？

A：确保在 Option 面板中选择 User pick 作为旋转基准点，而不是 Sym origin 或 Body center。

Q3：镜像后器件跑到板子外面去了？

A：镜像操作会改变器件的层属性（Top ↔ Bottom）。请确认目标层有足够的空间，并在镜像后检查器件位置。

Q4：对齐功能无法使用？

A：请确认当前应用模式已切换为 Placement Edit ，而非 General Edit。同时确保在 Find 面板中勾选了 Symbol。

Q5：动态对齐功能不生效？

A：需在 Preferences → User Preferences → Layout → Dynamic Alignment 中勾选启用该功能。
