红外遥控直流电机 PWM 调速实验------调试全过程总结

工程路径 ：C:\Users\54200\Desktop\51MCU\17 红外遥控电机转速

目标现象 ：复现教学视频（BV1Mb411e7re P38）中"遥控器控制直流电机转速"的效果

最终状态 ：✅ 已实现------空调遥控器单键（VOL-）循环调速：0停→1低速→2中速→3全速→0停

调试时间 ：2026-08-30

参考教程：普中 51 单片机开发板配套教程（Bilibili BV1Mb411e7re P38）

一、问题背景与目标
二、初始代码分析与方案设计
- [2.1 原程序结构](#2.1 原程序结构)
- [2.2 红外遥控方案设计](#2.2 红外遥控方案设计)
[三、第一轮调试：NEC 红外解码实现](#三、第一轮调试：NEC 红外解码实现)
- [3.1 解码架构](#3.1 解码架构)
- [3.2 关键技术点](#3.2 关键技术点)
- [3.3 初版按键映射](#3.3 初版按键映射)
[四、第二轮调试：VOL+ 循环升档与键值对调](#四、第二轮调试：VOL+ 循环升档与键值对调)
五、第三轮调试："转几秒停止"之谜
- [5.1 现象与初步推断](#5.1 现象与初步推断)
- [5.2 程序侧逐字节排查](#5.2 程序侧逐字节排查)
- [5.3 发现外部干扰因素](#5.3 发现外部干扰因素)
- [5.4 防呆措施：上电指纹 + 唯一文件名](#5.4 防呆措施：上电指纹 + 唯一文件名)
六、第四轮调试：真相大白------空调遥控器连发双键值
- [6.1 指纹实验的关键结论](#6.1 指纹实验的关键结论)
- [6.2 怪现象的完整解释](#6.2 怪现象的完整解释)
- [6.3 v4 单键循环方案](#6.3 v4 单键循环方案)
七、最终程序结构与操作说明
八、调试经验与要点提炼

一、问题背景与目标

「17 红外遥控电机转速」工程初始为上一课的独立按键调速 版本。目标是改为教学视频 P38 中的红外遥控调速效果：上电电机停止，用遥控器按键逐步调节直流电机转速，数码管同步显示档位。

二、初始代码分析与方案设计

2.1 原程序结构

原 main.c 基于定时器 T0 产生 PWM（100us 中断，周期 10ms，即 100Hz）驱动直流电机（P1.0，经驱动电路接 J47 端子），K1 按键消抖循环切换四档占空比（0/30/70/100），数码管（P0 段选 + 74HC138 位选 LSA/LSB/LSC）显示档位。缺的只是红外接收部分。

2.2 红外遥控方案设计

采用 NEC 红外协议解码：

硬件资源	用途
INT0 外部中断（P3.2，下降沿触发）	红外接收头 OUT 引脚，引导码下降沿进入解码
T0 定时器（100us 中断）	复用为脉宽测量时基 + PWM 产生
数码管第 1 位	显示当前档位 0~3

三、第一轮调试：NEC 红外解码实现

3.1 解码架构

在 INT0 中断服务函数中按 NEC 协议逐位解码：9ms 引导码低电平 → 4.5ms 高电平 → 32 位数据（地址码、地址反码、数据码、数据反码），并做键值反码校验防误码。

3.2 关键技术点

脉宽测量不用软件延时 ：解码期间 PWM 中断照常运行，软件延时函数会被打断导致测量失真。改为复用 T0 中断中每 100us 累加一次的时基计数器 g_ir_time（u8 类型，8 位读取天然原子，避免读撕裂）。
中断优先级 ：T0 设高优先级（PT0=1），保证 60 余毫秒的解码过程中 PWM 输出不中断，电机不顿挫。
'0'/'1' 判决：数据位高电平约 560us 判 '0'，约 1.68ms 判 '1'（以 100us 计数次数为阈值）。

3.3 初版按键映射

按普中配套遥控器键值表：数字键 0~3 直接设档，VOL+ 升档、VOL- 降档。编译 0 错误 0 警告（20:06）。

四、第二轮调试：VOL+ 循环升档与键值对调

用户需求 ：希望 VOL+ 为增、VOL- 为减，且最高档后再按能回到 0（循环）。用户实测反馈"按 VOL- 反而增档"，据此判断该批次遥控器 VOL+/VOL- 键值与常见表相反，对调两键映射，并实现 VOL+ 循环回 0、VOL- 降到底为止（20:12 编译）。

五、第三轮调试："转几秒停止"之谜

5.1 现象与初步推断

用户反馈烧录后"上电自己转几秒停止、完全无遥控反应"------与最原始"转 5 秒停止"老程序行为一致，初步怀疑烧录了旧固件。

5.2 程序侧逐字节排查

对 template.hex 做了逐字节解析验证：

✅ 主函数开头 CLR P1.0（上电电机必停），程序无任何"自转"路径
✅ SETB IT0/EX0/PT0 红外中断配置齐全
✅ 六个键值比较指令均在------注意 C51 将 switch 编译为减法树 ，键值 0x16/0x18/0x5E 以差值形式出现，直接按原始字节搜索搜不到是虚惊一场（重要教训）
✅ 与用户在 Keil GUI 中自行编译的 hex 完全一致（cmp 校验）

5.3 发现外部干扰因素

51MCU 目录下存在 11 个同名 template.hex，极易选错
STC-ISP 不会自动刷新已加载文件，重编译后必须重新"打开程序文件"
用户曾于 20:21 在 Keil 图形界面自行打开工程编译（template.uvgui.54200 文件为证）

5.4 防呆措施：上电指纹 + 唯一文件名

程序上电先在数码管显示 H 约 1 秒（旧程序无此动作），一眼分辨固件新旧
hex 另存为唯一文件名 红外遥控电机_v3指纹H.hex（1756 字节，code=566）

六、第四轮调试：真相大白------空调遥控器连发双键值

6.1 指纹实验的关键结论

用户烧录 v3 后看到了 H 指纹 ，证明烧录链路完全正常！但电机仍"转几秒停止"。由此锁定真正的根因：用户使用的是空调遥控器，而非普中配套遥控器。

6.2 怪现象的完整解释

空调遥控器按一次键会连发多帧数据 ，程序先后解码出 0x15 和 0x07 两个键值：

版本	0x15 的映射	0x07 的映射	净效果（按一次键）
v1（"好用"版）	升档	降档（从 0 减不动，无效）	净加一档，但封顶不能停
v3（"转几秒停止"）	降档	升档	先加后减互相抵消，电机一顿一顿回到 0

6.3 v4 单键循环方案

既然遥控器实际就这两个键值，干脆统一映射为同一个动作：

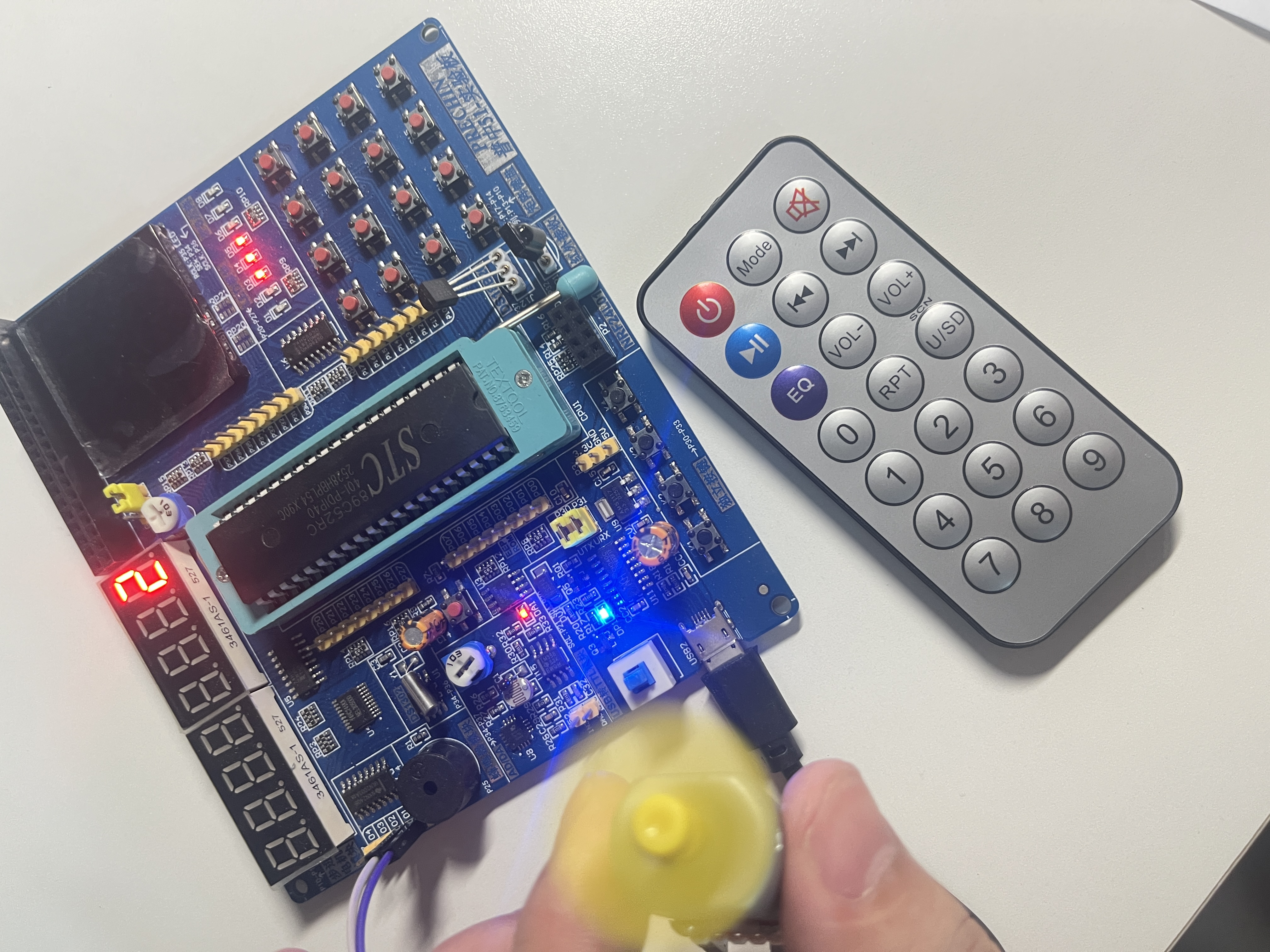

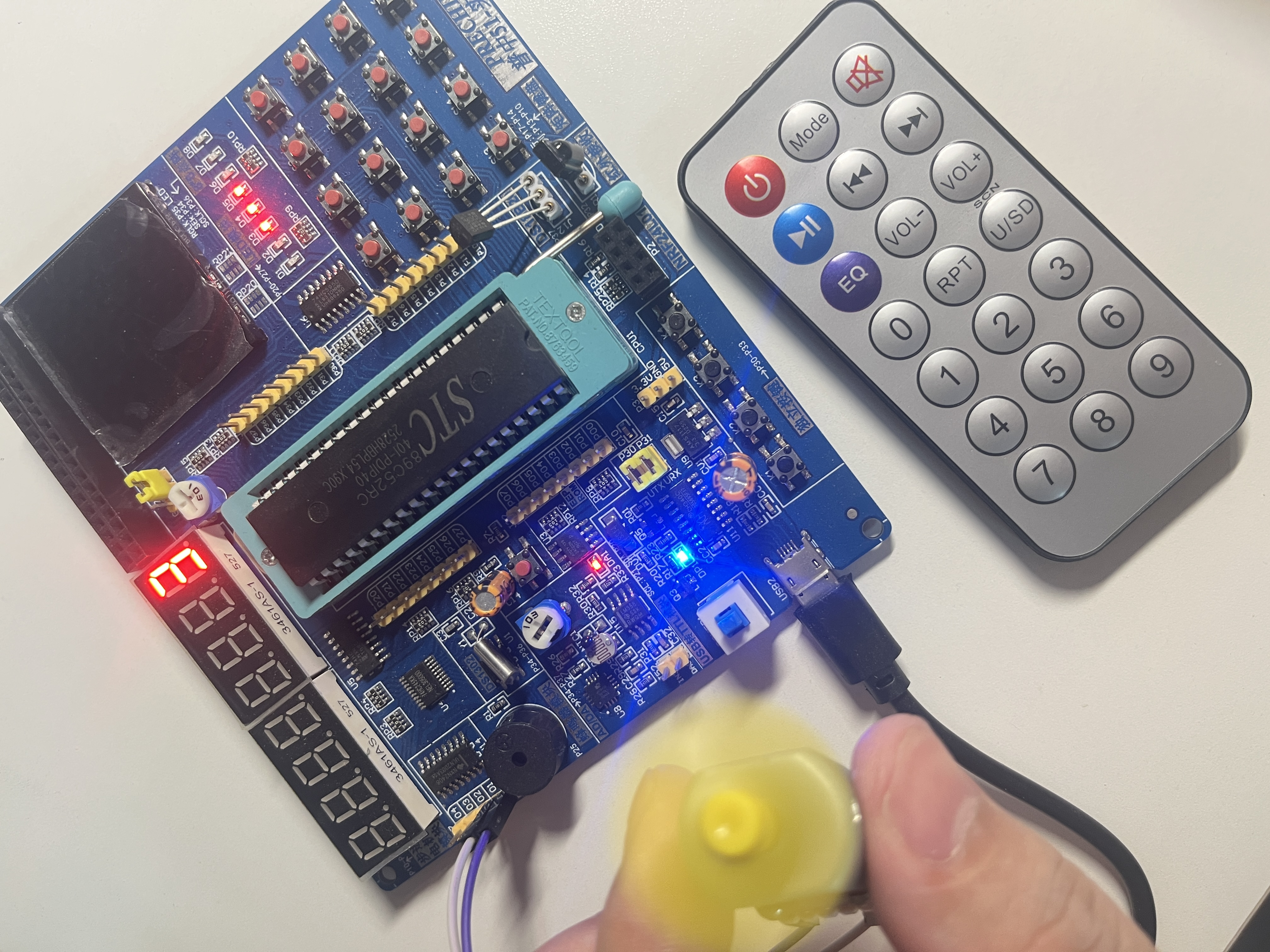

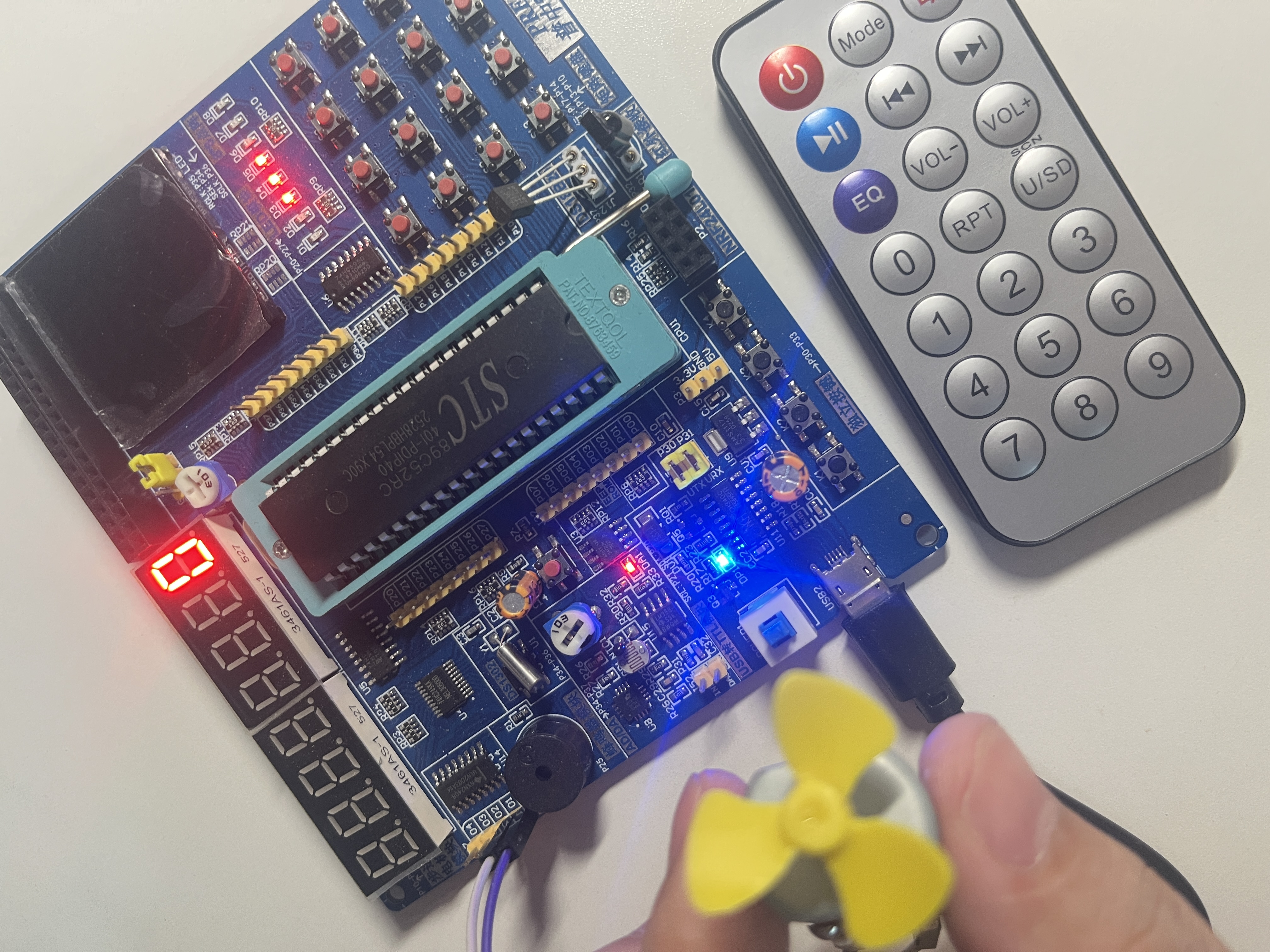

0x15 与 0x07 均触发"升一档，最高档后回 0"：0停→1低速→2中速→3全速→0停，循环
其余键值忽略（保留 0x16=停止作为保险）
新增 200ms 按键锁存 （g_lock_ms，由 T0 中断 1ms 分频递减）：一次按键产生的连发重复帧直接丢弃，杜绝一次连跳几档

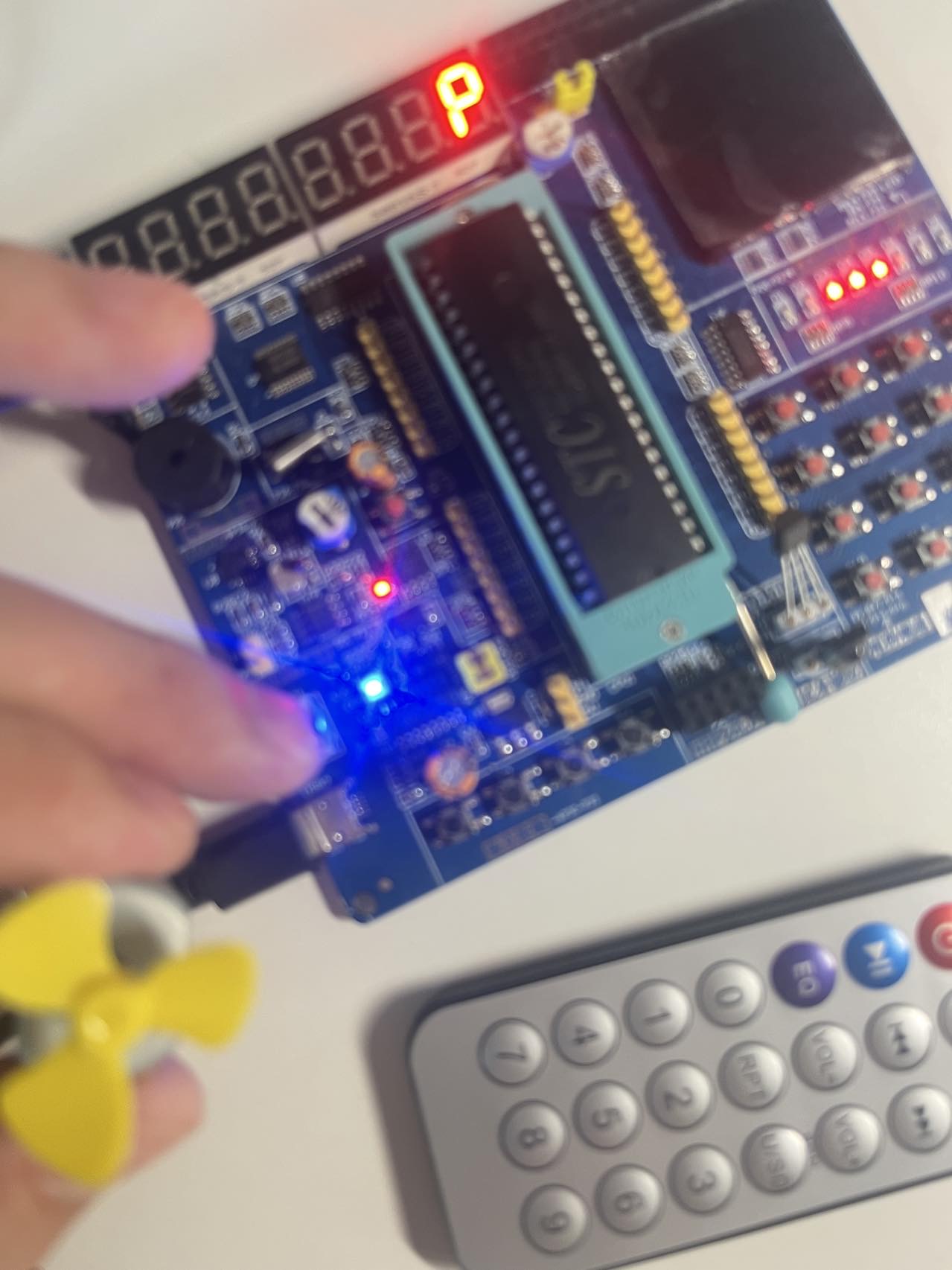

上电指纹改为 P（区分 v3 的 H）

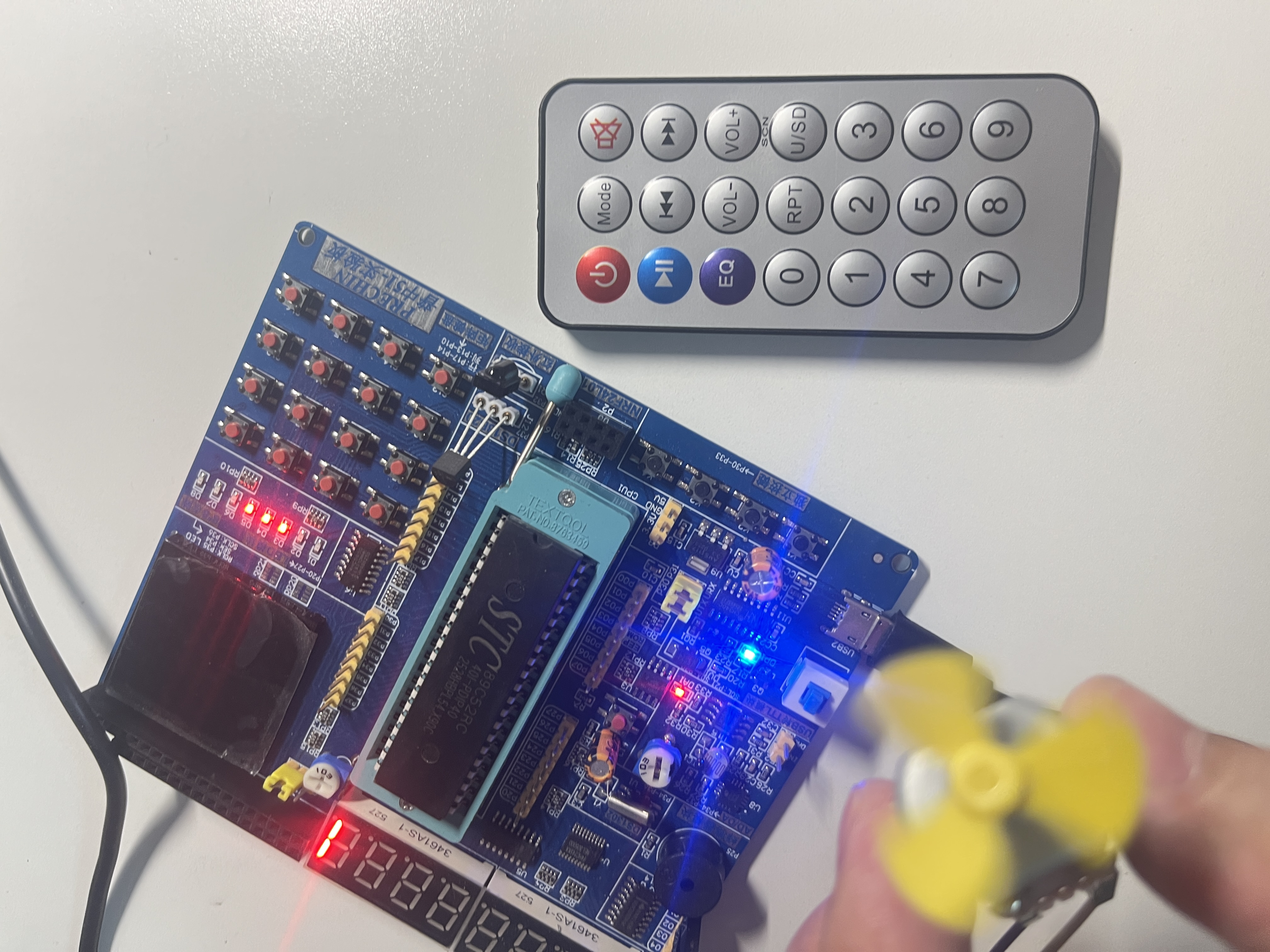

v4 编译 0 错误 0 警告（code=559，20:45），文件名 红外遥控电机_v4_单键循环.hex。实测成功：单键 VOL- 即可完成"逐步增速 + 循环回停"全部操作。

七、最终程序结构与操作说明

复制代码

main.c（v4 单键循环版）
├── PWM 生成：T0 100us 中断，100Hz，占空比查表 speed_table[4]={0,30,70,100}
├── 红外解码：INT0（P3.2）+ T0 时基测脉宽，NEC 协议 + 反码校验
├── 按键锁存：200ms 内重复帧丢弃（T0 中断 1ms 分频递减）
├── 档位控制：收到 0x15/0x07 → g_speed_level++（>3 回 0）
├── 数码管：上电显示 P 1 秒 → 显示档位 0~3
└── 上电防御：DC_Motor=0，初始占空比 0%
