大家好～ 继续啃机械工业出版社出版的计算机科学丛书《计算机网络-自顶向下方法》（原书第7版），今天进入第1章「计算机网络和因特网」的1.5小节------协议层次及其服务模型。
在前四节中，我们分别学习了因特网的整体架构（1.1）、网络边缘（1.2）、网络核心（1.3）以及时延、丢包和吞吐量（1.4）。现在你应该已经对因特网的"硬件骨架"和"性能指标"有了基本了解。但你有没有想过：全世界那么多不同厂家、不同型号的设备，运行着那么多不同的软件，它们是怎么做到"互相听懂对方的话"的？路由器怎么知道该把数据送到哪？浏览器怎么知道网页数据有没有传完？
答案就在于"协议"（protocol）------网络世界中所有设备共同遵守的"语言规则"。而因特网的协议不是一锅大杂烩，而是被有组织地分成了多个"层"（layer），每层负责不同的功能，层层叠加上去就构成了完整的网络通信体系。本节就来拆解这个"分层"的设计思想和数据在层与层之间传递的"封装"机制。
全程依旧避开复杂公式，用生活化比喻拆解所有核心概念，搭配卡通配图，帮大家轻松理解～
1.5 协议层次及其服务模型：网络世界的"楼层地图"
要理解协议层次（protocol layer），我们先从一个问题出发：因特网为什么不能"一锅端"------把所有通信功能都放在一个大协议里搞定，而非要分成好几层？
原因很简单：网络通信太复杂了。从你在浏览器里输入网址，到网页显示出来，中间涉及到：怎么把数据拆成小分组（1.3节讲的）、怎么选择传输路径、怎么保证数据不丢（1.4节讲的丢包）、怎么在物理线路上传输比特......如果把这些功能全混在一起，任何一个环节出问题，整个系统都要改，太复杂、太脆弱了。
所以，网络设计者采用了一个经典工程思想------分层（layering）。把复杂的通信功能拆分成多个"层"，每层只负责自己的那部分工作，层与层之间通过明确的接口交互。就像一栋大楼：一楼做前台接待，二楼做行政管理，三楼做技术研发，每层各管各的事，但楼上可以调用楼下的服务。
1.5.1 分层的体系结构：把复杂的网络拆成"一栋楼"
1. 为什么要分层？------"拆解复杂性，各管各的事"
分层（layering）的核心思想是：将一个庞大复杂的系统，按照功能拆分成多个层次（layer），每层完成特定的功能，并为上一层提供服务。

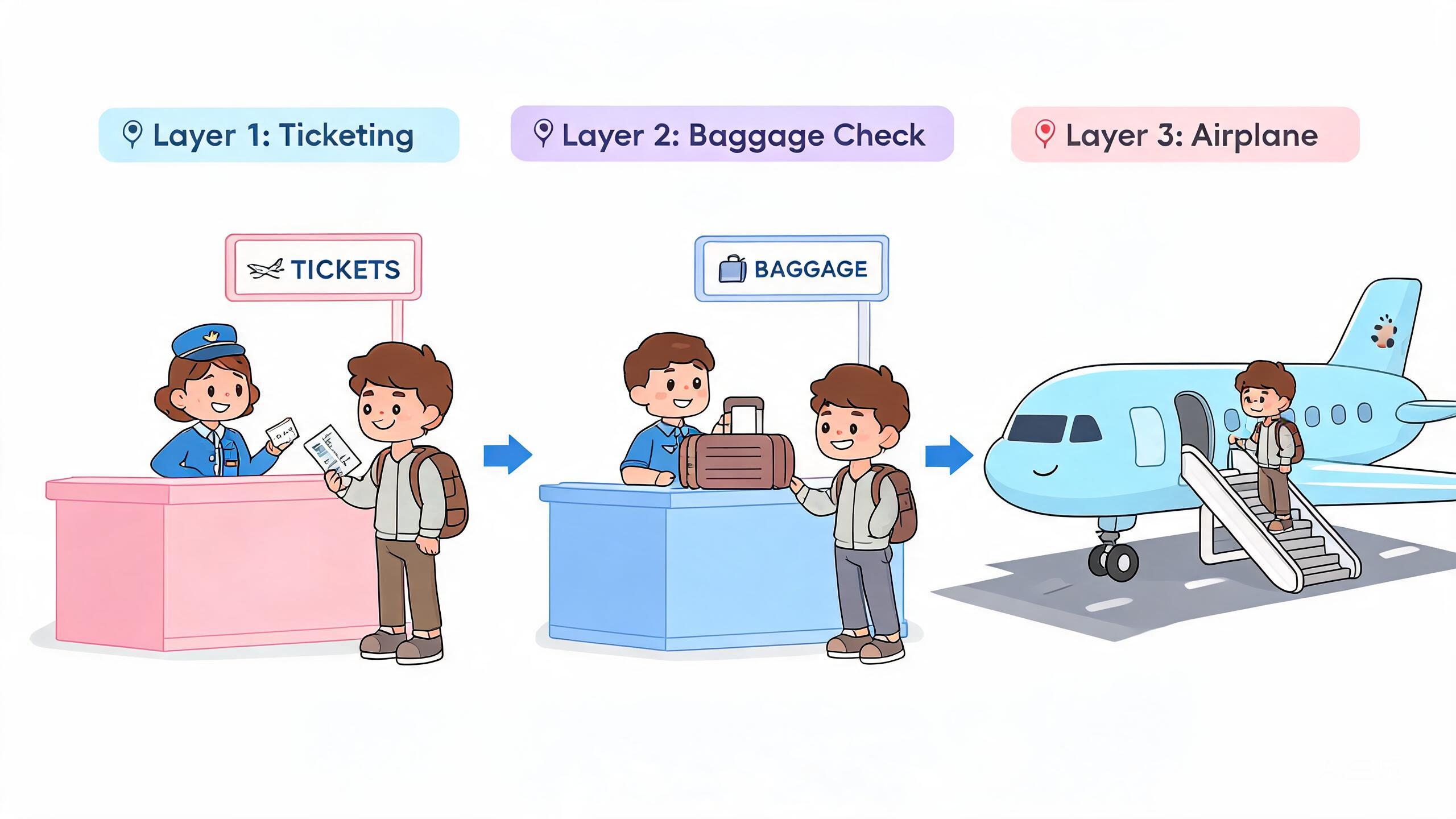

教材里用了一个经典类比------航空系统。假设你从广州飞北京，整个旅程可以分成三层：
- 票务层：你买机票、选座、值机------这一层只负责"票务"相关的事情。
- 行李层：你托运行李、行李被分拣、装上飞机------这一层只负责"行李"相关的事情。
- 飞机层：飞机起飞、飞行、降落------这一层只负责"飞行"相关的事情。
每一层都有自己的功能，彼此相对独立。票务层不需要知道行李怎么分拣，行李层不需要知道飞机怎么飞。但上层依赖下层------你买了票才能托运行李，托运完行李飞机才能起飞。每一层为上一层提供"服务"。
分层的好处非常明显：
- 模块化：每层可以独立设计、修改和替换，不影响其他层。比如换一种行李分拣系统，不需要改机票系统。
- 简化设计：每层只关注自己的功能，不需要理解其他层的细节。
- 灵活性：某一层的技术升级不影响其他层。比如从铜线换成光纤（物理层升级），上层的协议完全不需要改。
- 标准化：每层有明确的功能边界，方便不同厂家设备之间的互操作。
2. 分层的基本概念------"各管一层，互相配合"
在分层体系结构中，有几个关键概念需要理解：
层（layer）：体系结构中的一个层级，负责一组特定的网络功能。每层是相对独立的模块。
协议（protocol）：同一层的不同节点（如发送方和接收方）之间通信的规则。协议定义了同一层之间"怎么对话"。比如，应用层的 HTTP 协议定义了浏览器和服务器之间怎么交换数据。
服务（service）：下层为上层提供的功能。每层使用下层提供的服务来完成自己的功能。比如，网络层使用链路层提供的数据传输服务，来实现在路由器之间转发分组。
接口（interface，服务访问点 SAP）：相邻层之间交互的"窗口"。上层通过接口调用下层的服务，下层通过接口把结果返回给上层。
通俗类比------公司组织：想象一个公司，分成了多个部门：
- 销售部（应用层）：负责和客户打交道，接订单。
- 物流部（传输层）：负责把订单分解成发货任务，确保每批货都送到。
- 调度部（网络层）：负责选择发货路线，安排中转。
- 仓储部（链路层）：负责在相邻仓库之间搬运货物。
- 运输部（物理层）：负责实际开车送货。
每个部门有自己的"协议"（内部工作流程），部门之间通过"接口"（工单、交接单）交互。销售部不需要知道调度部怎么选路线，调度部不需要知道运输部开什么车。但每个部门都依赖下面的部门来完成自己的工作------这就是"服务"关系。
3. 协议层与服务模型------"楼上的用楼下的"
理解了分层的基本概念后，我们来看一个核心问题：层与层之间的"服务"具体是怎么运作的？

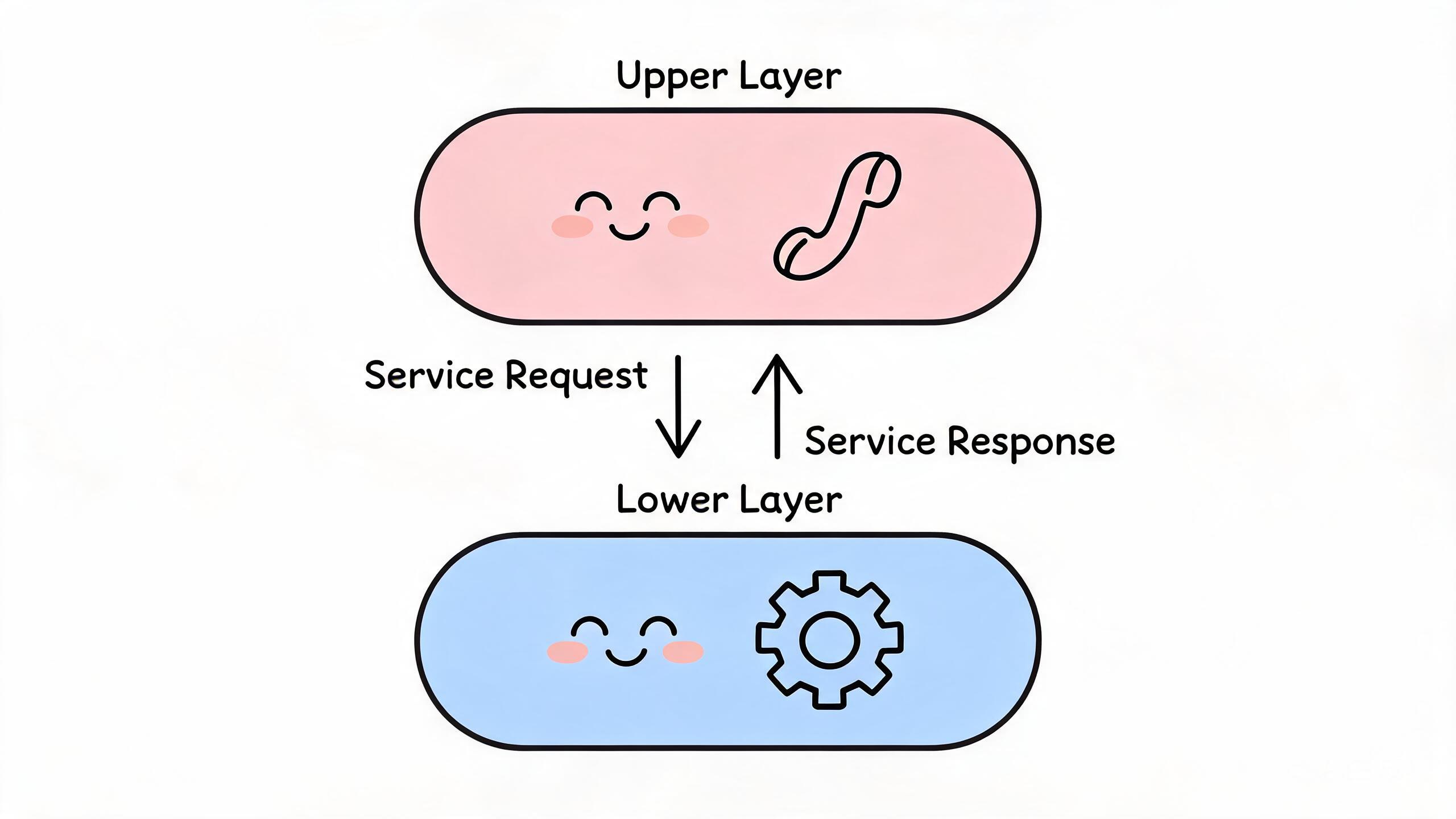

服务模型（service model）：定义了下层为上层提供什么样的服务。上层是"服务的使用者"，下层是"服务的提供者"。上层通过接口（服务访问点）向下层请求服务，下层完成服务后把结果返回给上层。
通俗类比：你（应用层）住在一栋楼里，想给隔壁楼的朋友送一封信。你不需要自己跑过去------你只需要把信交给一楼的"邮差"（链路层），邮差负责实际跑腿。你不需要知道邮差走哪条路，只需要把信交给他就行。邮差为你提供了"送信服务"，你是服务的使用者，邮差是服务的提供者。
关于服务模型，有几个关键点：
- 服务是单向的：下层为上层提供服务，上层使用下层的服务。反过来不行------下层不知道上层在干什么，也不关心。
- 每层有自己的协议：同一层的不同节点之间有自己的通信规则（协议），但这些协议对其他层是"透明"的（看不见的）。比如，网络层的路由协议怎么选路，应用层完全不需要知道。
- 层与层之间通过接口交互：接口定义了上层可以调用下层哪些功能，以及怎么调用。接口就像"服务窗口"------你到窗口提交请求，工作人员在后台处理后把结果递出来。
4. 因特网五层协议栈------"五层楼的网络大厦"
因特网的分层体系结构叫做因特网协议栈（Internet protocol stack），它将网络通信分成了五个层次。从上到下分别是：
- 应用层（Application Layer）
- 传输层（Transport Layer）
- 网络层（Network Layer）
- 链路层（Link Layer）
- 物理层（Physical Layer）
我们自顶向下逐一介绍（本书的特色就是"自顶向下"，先讲最接近用户的应用层，再逐层往下）：
应用层（Application Layer）：最顶层，直接面向用户的应用程序。这一层的协议定义了应用程序之间交换报文的格式和规则。常见协议：HTTP（网页浏览）、SMTP（电子邮件）、DNS（域名解析）、FTP（文件传输）等。应用层的信息单元叫做报文（message）。
传输层（Transport Layer）：负责在应用程序之间传递报文。传输层把应用层的报文拆成更小的段（segment），确保数据可靠到达。常见协议：TCP（可靠传输）和 UDP（不可靠但快速传输）。传输层的信息单元叫做报文段（segment，TCP）或数据报（datagram，UDP）。
网络层（Network Layer）：负责将传输层的报文段从源主机路由到目的主机。网络层的核心协议是 IP（Internet Protocol，因特网协议），它定义了 IP 地址和路由选择。路由器就是工作在这一层。网络层的信息单元叫做数据报（datagram）。
链路层（Link Layer）：负责在相邻节点（如主机和路由器之间、两个路由器之间）之间传输数据。链路层把网络层的数据报封装成帧（frame），通过物理链路传输。常见协议：以太网（Ethernet）、Wi-Fi（802.11）、PPP 等。链路层的信息单元叫做帧（frame）。
物理层（Physical Layer）：最底层，负责在物理介质上传输比特流（bit stream）。物理层关心的是信号怎么编码、电压怎么表示0和1、光信号怎么在光纤中传播等。物理层的信息单元是比特（bit）。

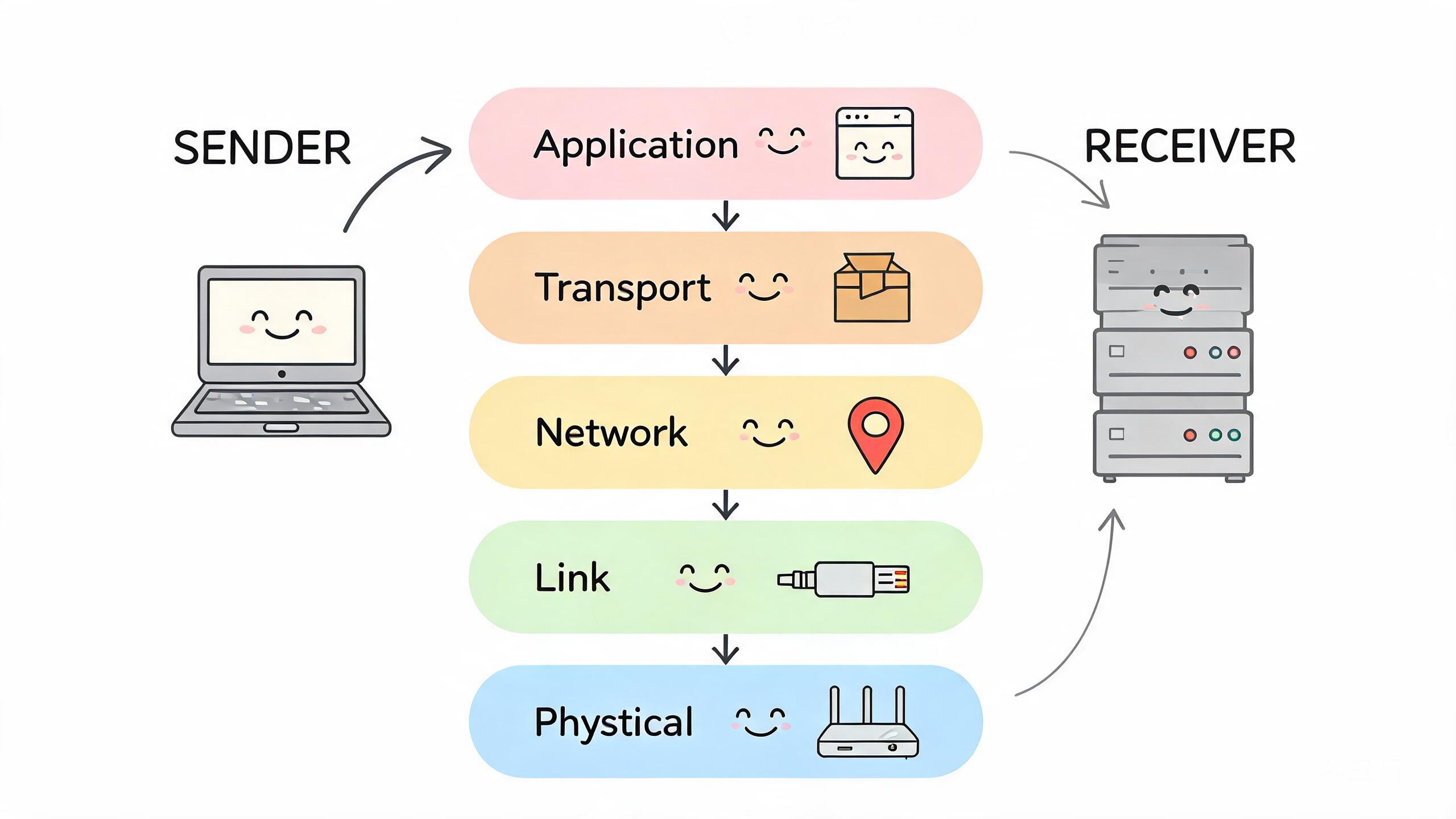

用"五层楼"来类比：
- 五楼（应用层）：前台接待------接待用户请求，处理应用逻辑。
- 四楼（传输层）：打包发货------把大任务拆成小包裹，确保可靠送达。
- 三楼（网络层）：路线规划------决定每个包裹走哪条路线，跨城市运输。
- 二楼（链路层）：本地搬运------在相邻站点之间搬运包裹。
- 一楼（物理层）：实际运输------卡车在路上跑，把货物物理搬运。

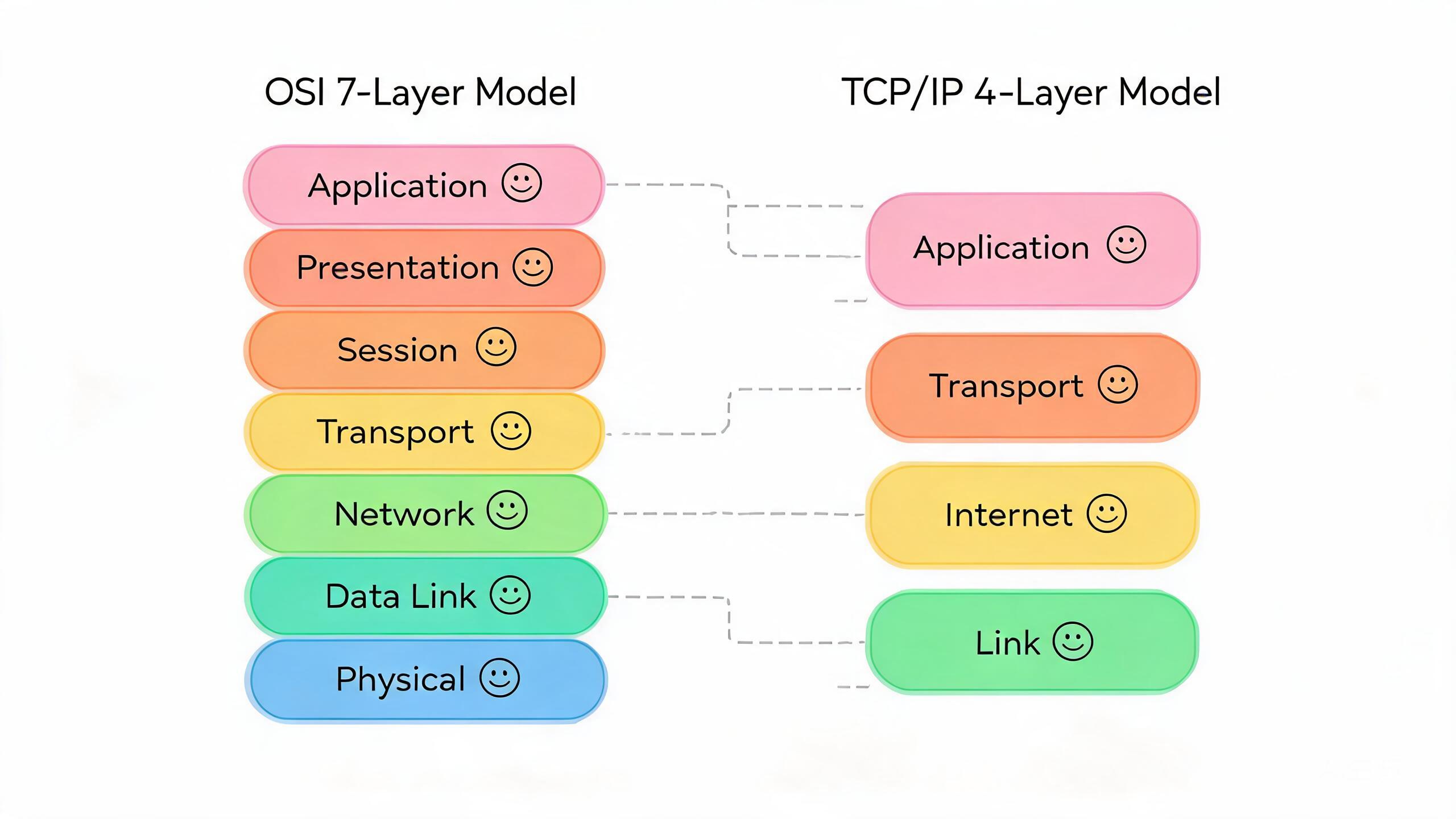

5. OSI 七层模型 vs TCP/IP 四层模型
除了因特网五层协议栈，还有两个著名的分层模型：OSI 七层模型和 TCP/IP 四层模型。
OSI 七层模型（OSI Reference Model）：由国际标准化组织（ISO, International Organization for Standardization）提出，是一个理论上的参考模型，共七层：
- 应用层（Application Layer）
- 表示层（Presentation Layer）：负责数据格式转换、加密解密、压缩解压。
- 会话层（Session Layer）：负责建立、管理和终止通信会话。
- 传输层（Transport Layer）
- 网络层（Network Layer）
- 数据链路层（Data Link Layer）
- 物理层（Physical Layer）
TCP/IP 四层模型：因特网实际使用的模型，更精简，共四层：
- 应用层（Application Layer）：合并了 OSI 的应用层、表示层和会话层。
- 传输层（Transport Layer）
- 网络层/互联网层（Internet Layer）
- 网络接入层/链路层（Network Access/Link Layer）
三者的对应关系：
- 因特网五层协议栈是教学和工程中常用的折中方案------它把 TCP/IP 的应用层展开（方便教学），把链路层和物理层分开（方便讨论物理传输）。
- OSI 七层模型更细致（多了表示层和会话层），但因特网实际没有独立实现这两层，而是把它们合并到应用层中。
- 实际工程中主要使用 TCP/IP 四层模型。
本书（自顶向下方法）采用五层模型来讲解，因为它既方便教学（每层功能清晰），又贴近实际（因特网真实使用的协议）。
1.5.2 封装：数据的"套信封"过程
了解了分层体系结构后，一个自然的问题是：数据在各层之间是怎么传递的？答案就是------封装（encapsulation）。
1. 什么是封装？------"套信封的过程"

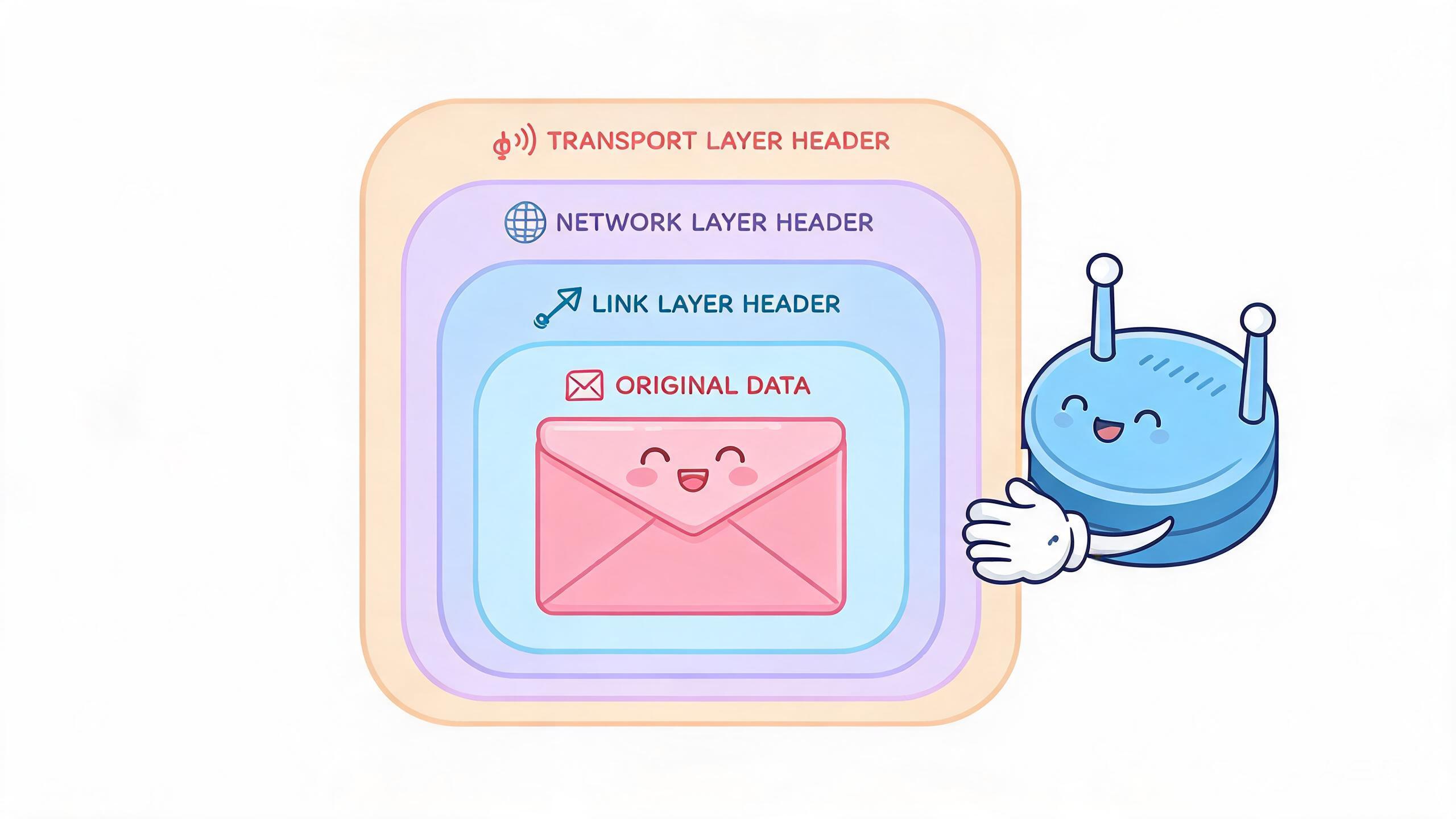

封装（encapsulation）：在发送端，数据从上到下经过每一层时，每层都会在数据上添加自己的控制信息（叫做头部，header），有时还会在尾部添加控制信息（叫做尾部，trailer）。这个过程就像"套信封"------每过一层就多套一层信封。
通俗类比：想象你写了一封信（应用层数据），要寄给朋友：
- 你把信纸装进一个信封，写上收件人姓名和内容摘要（应用层头部）------这是第一层封装。
- 邮局收到后，把这个信封装进一个更大的邮包，写上寄件地和收件地邮编（传输层头部）------第二层封装。
- 分拣中心收到后，把邮包装进一个更大的运输箱，写上中转站编号（网络层头部）------第三层封装。
- 运输站收到后，把运输箱装进一个集装箱，写上车次和班次（链路层头部）------第四层封装。
- 最后卡车司机把集装箱装上车出发（物理层传输）------实际运输。
每层添加的头部信息不同，因为每层关心的事情不同：
- 应用层头部：包含请求类型、内容类型等（如 HTTP 头部）。
- 传输层头部：包含端口号、序号、校验和等（如 TCP 头部）。
- 网络层头部：包含源 IP 地址、目的 IP 地址等（如 IP 头部）。
- 链路层头部：包含源 MAC 地址、目的 MAC 地址等（如以太网头部）。

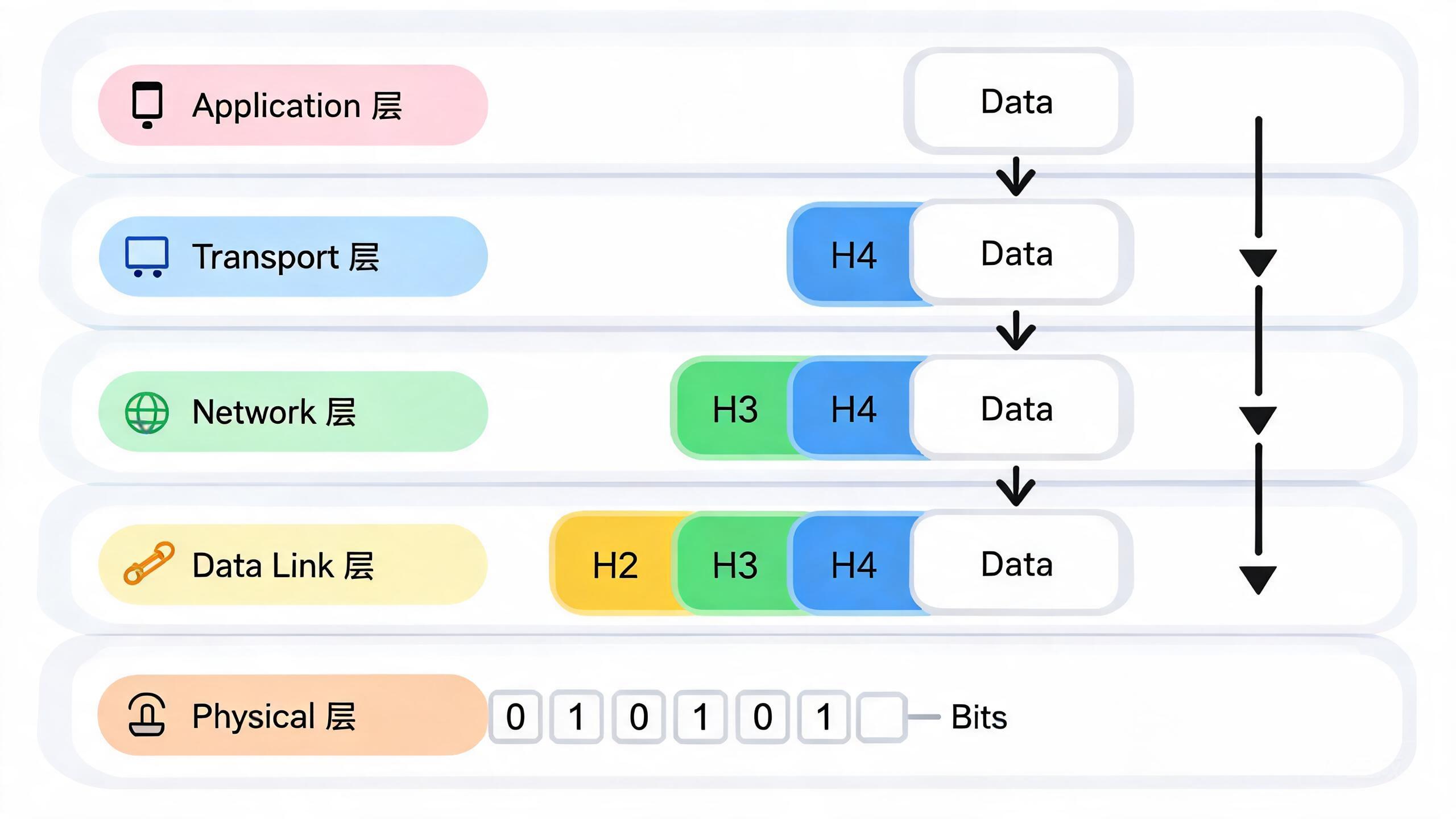

2. 封装的详细过程------"逐层加信封"

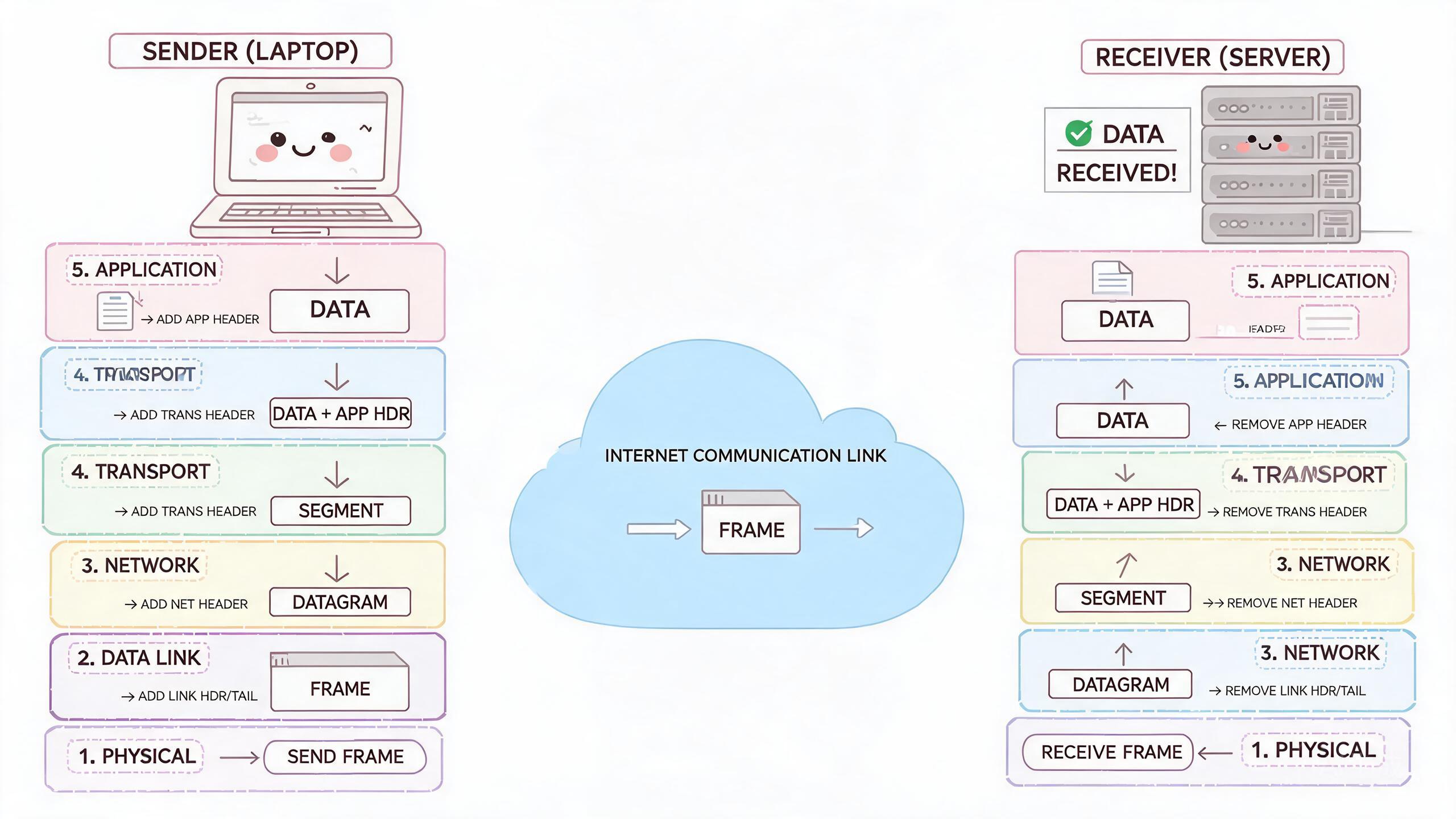

让我们详细跟踪一个数据从应用层到物理层的封装过程：
假设你用浏览器访问一个网页，浏览器生成了一个 HTTP 请求报文（message）。
第一步：应用层 → 传输层
应用层把 HTTP 报文交给传输层。传输层（TCP）在报文前面添加 TCP 头部（包含源端口号、目的端口号、序号等），形成报文段（segment）。此时数据结构为：TCP头部 \| HTTP报文。
第二步：传输层 → 网络层
传输层把报文段交给网络层。网络层（IP）在报文段前面添加 IP 头部（包含源 IP 地址、目的 IP 地址等），形成数据报（datagram）。此时数据结构为：IP头部 \| TCP头部 \| HTTP报文。
第三步：网络层 → 链路层
网络层把数据报交给链路层。链路层（以太网）在数据报前面添加以太网头部（包含源 MAC 地址、目的 MAC 地址等），在后面添加尾部（用于差错检测的 CRC 校验），形成帧（frame）。此时数据结构为：以太网头部 \| IP头部 \| TCP头部 \| HTTP报文 \| 以太网尾部。
第四步：链路层 → 物理层
链路层把帧交给物理层。物理层将帧转换为比特流（0 和 1 的序列），通过物理介质（网线、光纤、无线电波）传输出去。
每一步封装时，上层的数据整体作为下层的"载荷"（payload），下层只在前面（和后面）添加自己的控制信息。就像俄罗斯套娃------每层套一层外壳，最里面才是原始数据。
关键术语总结：
- 报文（message）：应用层的信息单元。
- 报文段（segment）/数据报（datagram）：传输层的信息单元（TCP叫段，UDP叫数据报）。
- 数据报（datagram）：网络层的信息单元。
- 帧（frame）：链路层的信息单元。
- 比特（bit）：物理层的信息单元。
- 头部（header）：每层添加的控制信息，放在数据前面。
- 尾部（trailer）：链路层在数据后面添加的控制信息（如差错检测码）。
- 载荷（payload）：上层传下来的数据，被封装在当前层的头部和尾部之间。

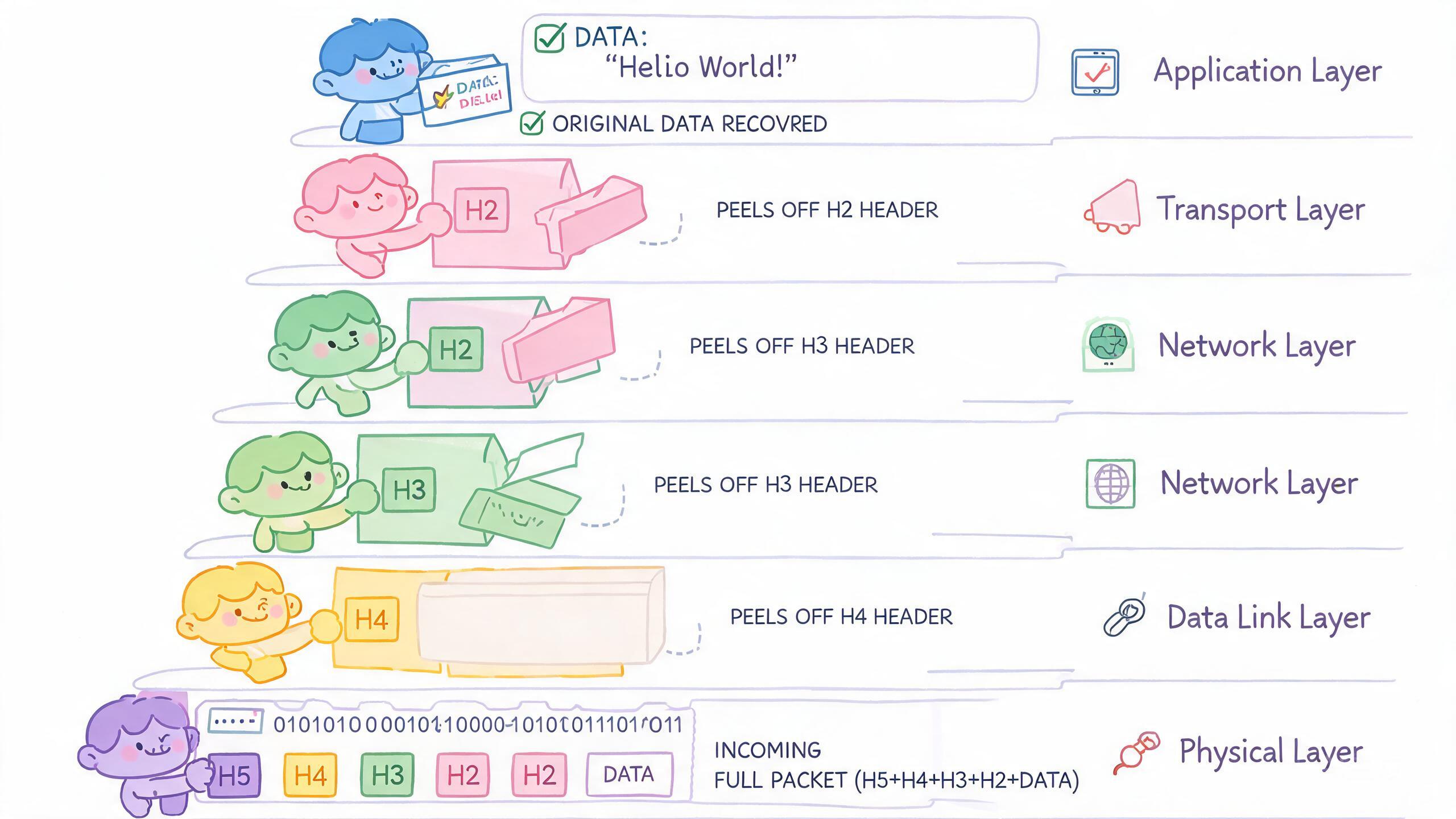

3. 解封装------"逐层拆信封"
发送端做的是"封装"（逐层加头部），接收端做的则是"解封装"（decapsulation，逐层去头部）。过程恰好相反：
接收端从物理层开始，逐层向上拆封装：
第一步：物理层 → 链路层
物理层收到比特流，组合成帧，交给链路层。链路层读取以太网头部和尾部，检查数据是否正确（CRC 校验），如果正确，去掉头部和尾部，把里面的数据报交给网络层。
第二步：链路层 → 网络层
网络层读取 IP 头部，检查目的 IP 地址是否是自己（如果是，继续处理；如果不是，转发给下一跳路由器），去掉 IP 头部，把里面的报文段交给传输层。
第三步：网络层 → 传输层
传输层读取 TCP 头部，检查端口号和序号，确认数据完整性（通过校验和）。如果数据完整，去掉 TCP 头部，把里面的 HTTP 报文交给应用层。
第四步：传输层 → 应用层
应用层收到 HTTP 报文，读取 HTTP 头部，理解请求内容，然后交给浏览器渲染显示。
每层只处理自己的头部，不关心其他层的头部------这就是分层的好处。链路层只看 MAC 地址，网络层只看 IP 地址，传输层只看端口号，各司其职。
4. 封装与解封装的意义------"各层各管各的"
封装和解封装是分层体系结构的核心机制，它的意义在于：
- 模块化：每层只处理自己的头部信息，不需要理解其他层的细节。应用层不需要知道数据是通过光纤还是 Wi-Fi 传输的，物理层也不需要知道数据是 HTTP 还是 SMTP。
- 独立性：每层可以独立修改和升级。比如从 IPv4 升级到 IPv6（网络层），只需要修改网络层的头部格式，其他层完全不需要改。
- 透明性：上层看不到下层的实现细节。应用层"以为"自己直接和对方的应用层通信，实际上数据经过了传输层、网络层、链路层、物理层的层层封装和传输。
- 灵活性：同一层可以有多种协议可选。比如传输层可以选择 TCP（可靠）或 UDP（快速），应用层可以选择 HTTP 或 FTP，这些选择相互独立。
在路由器中，数据只需要走到网络层（第三层）再转发------路由器不需要读传输层和应用层的内容，只需要看 IP 头部来决定转发方向。而端系统（主机）则需要走完全部五层------从物理层一直到应用层。这就是为什么路由器比主机简单------路由器只需要"三层"功能，主机需要"五层"功能。
本节核心总结（必看）
看完1.5小节，我们可以用一句话概括本节内容：
因特网采用五层协议栈（应用层、传输层、网络层、链路层、物理层），每层为上层提供服务并通过协议与对等层通信；发送数据时从上到下逐层添加头部进行封装，接收时从下到上逐层去除头部进行解封装，实现了模块化、独立性和灵活性的网络通信体系。
最后梳理本节必掌握的核心概念：
- 分层（layering）：将复杂系统按功能拆分成多个层次，每层完成特定功能；
- 层（layer）：体系结构中的一个层级，负责一组特定的网络功能；
- 协议（protocol）：同一层的不同节点之间通信的规则；
- 服务（service）：下层为上层提供的功能，上层是使用者，下层是提供者；
- 接口（interface，服务访问点 SAP）：相邻层之间交互的窗口；
- 服务模型（service model）：定义下层为上层提供什么样的服务；
- 应用层（Application Layer）：面向用户应用程序，协议包括 HTTP、SMTP、DNS 等，信息单元为报文（message）；
- 传输层（Transport Layer）：在应用之间传递报文，协议包括 TCP 和 UDP，信息单元为报文段（segment）或数据报（datagram）；
- 网络层（Network Layer）：路由数据报从源到目的，核心协议为 IP，信息单元为数据报（datagram）；
- 链路层（Link Layer）：在相邻节点间传输数据，协议包括以太网、Wi-Fi 等，信息单元为帧（frame）；
- 物理层（Physical Layer）：在物理介质上传输比特流，信息单元为比特（bit）；
- OSI 七层模型：理论参考模型，比五层多了表示层和会话层；
- TCP/IP 四层模型：因特网实际使用的模型，将应用层、表示层、会话层合并为应用层；
- 封装（encapsulation）：发送端从上到下逐层添加头部（和尾部）的过程；
- 头部（header）：每层在数据前面添加的控制信息；
- 尾部（trailer）：链路层在数据后面添加的控制信息（如 CRC 校验码）；
- 载荷（payload）：上层传下来的数据，被封装在当前层的头部和尾部之间；
- 解封装（decapsulation）：接收端从下到上逐层去除头部的过程；
- 报文（message）：应用层信息单元；
- 报文段（segment）：传输层 TCP 信息单元；
- 数据报（datagram）：网络层信息单元（也指传输层 UDP 信息单元）；
- 帧（frame）：链路层信息单元；
- 比特（bit）：物理层信息单元。
结语
分层和封装，听起来高大上，但其实就是"一栋楼"和"套信封"的故事------分层是把复杂的网络功能拆到不同的"楼层"，每层各管各的事；封装就是数据每下一层楼就多套一个信封（加头部），到了对面再从一楼往上逐层拆信封（解封装）。
这种设计思想是整个计算机网络的核心基础。后面从第2章开始，我们将逐层深入------从应用层开始，一层一层往下拆解每层的协议、原理和实现细节。到那时，你会更深刻地理解"分层"的价值：每层有自己的小世界，但层与层之间又有精妙的协作。
至此，第1章「计算机网络和因特网」的内容就全部讲完了。从1.1到1.5，我们走过了因特网的整体架构、网络边缘、网络核心、性能指标和分层体系，搭建了一个完整的"宏观地图"。从第2章开始，我们将拿着这张地图，逐层深入探索每个"楼层"的精彩内容。感兴趣的朋友可以关注一下，一起跟着《计算机网络-自顶向下方法》，从基础开始，逐步吃透计算机网络～
