自动化从加工端延伸到检测端，卡住节拍的常不是设备，而是数据------交出去的三维模型，机器读不懂。MBD 把几何与制造属性并入单一模型，减少传递中的工艺数据丢失1；但"有标注"不等于"能自动用"。
本 文 核 心 数 据：
69% 制造信号依赖跨系统联接2
86.29% 二维标注映射三维特征 F13
50% 自动提取 GD&T 的检测提速4
1000 亿美元 制造业数据共享价值5
01 影响生产制造 & 质量检测自动化推进的关键因素
语义可读：机器要的是"取得到"
PMI 有图形呈现（GP） 与**语义表达（SR）**两种形态：GP 宜于人眼判读却难被机器处理，只有 SR 与被约束几何要素建立结构化逻辑关系，才能支撑自动化检测6。
工具异构：接口数随工具数平方膨胀

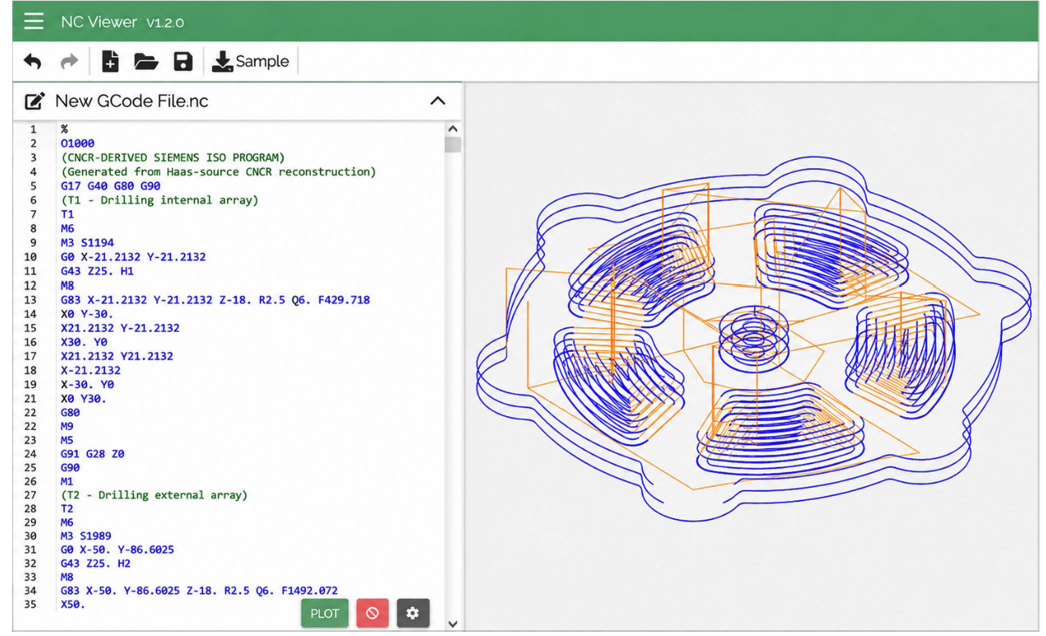

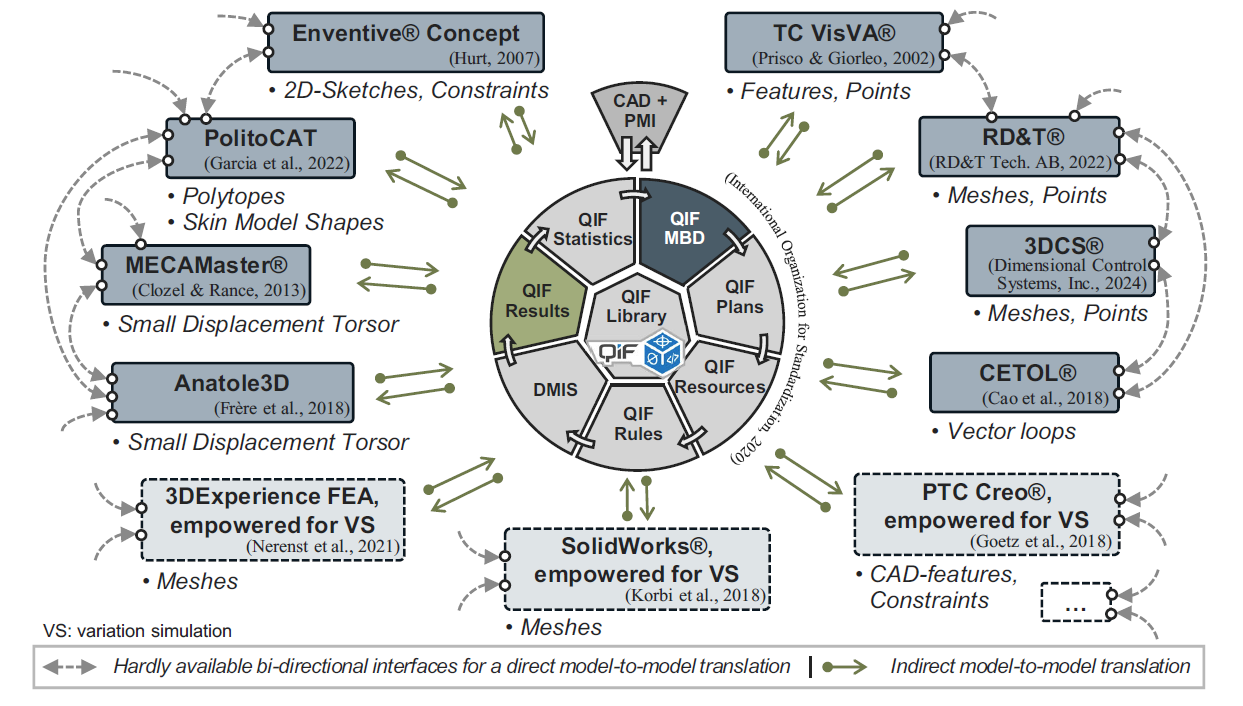

n 个工具两两互译需 N = n!/(2!·(n−2)!) 个接口，中立格式可降至 n7；数控侧同理，控制器中立表达能让遗留 CNC 程序在 Fanuc、Siemens、Heidenhain、Haas 间被确定性重建8。
跨系统断链：近七成信号消失
西门子把 11 类异构制造系统统一进语义知识图谱后做对照实验：屏蔽 24 个跨系统查询工具，召回率由 1.00 跌至 0.31、F1 由 1.00 跌至 0.48------69% 的可发现信号依赖跨系统联接2（预印本）。
检测端：输入仍是那份 PMI
CMM 已从计量室走向近线与在线，按 ISO 10360 系列验收，检测节拍须与加工节拍兼容9；能否自动编程取决于 PMI 可否被机器解析。
02 产品 MBD 数据维护：合规、关联、可复核
语义成立的两个硬条件
其一，完整的结构化定义 ：符号、参数与修饰符须机器可读且符合 ISO 16792、ASME Y14.5；其二，逻辑关联：PMI 须与被约束几何要素在数据层而非视觉层关联6。
CAM 与三坐标测量软件无法自动处理关联到辅助几何要素或边线的 PMI；孔径应关联到圆柱孔的表面而非边线，才能支持公差的自动检测规划。
------ Applied Sciences, 15(19): 108476
遗留图纸：能补，但不能免检
二维图纸至今仍是许多行业制造意图的主要载体，其标注依赖上下文------数值"10"可能是孔径、槽宽、圆角半径或深度3。SIMTech 与南洋理工的映射框架在 20 组真实配对上取得精确率 83.67%、召回率 90.46%、F1 86.29%，并保留人工复核3（预印本）。
▍维护是持续动作
数据质量与标注一致性被列为智能工艺规划的共同瓶颈1；加之 STEP AP242 与 QIF（ISO 23952）持续演进，模型每次跨企业发放都应重新校验。
03 MBDVidia 如何检查修复产品 MBD 数据
MBDVidia 把"合规 + 关联"做成可执行的检查项：MBDReady Check 按规则扫描三维标注，标出问题条目并支持直接修复其中一部分。
MBDVidia的PMI自动检查与修
检查前移到设计端
Capvidia 2026 R1（2026 年 7 月发布）将其嵌入 Creo 插件 MBDConnect，压缩了"导出---检查---回改---再导出"的往返；新增 Zone Boundary Check 可识别引用了未定义区边界的标注10。
以中立格式交付
MBDVidia 可读写 STEP AP242 Edition 3，导出时控制 STEP 版本与应用协议10------正对应前述接口收敛7；语义完整的 AP242 模型甚至可直接驱动特征识别与 G 代码生成11（预印本）。
向下游长出检测任务
特性清单（BoC）与二维气泡图工作流中，测量结果可设为数值或 PASS/FAIL 并按标注分组筛选；西门子 NX 的焊接分析数据亦可经 QIF 导出并可视化10。
▍同向，但不夸大

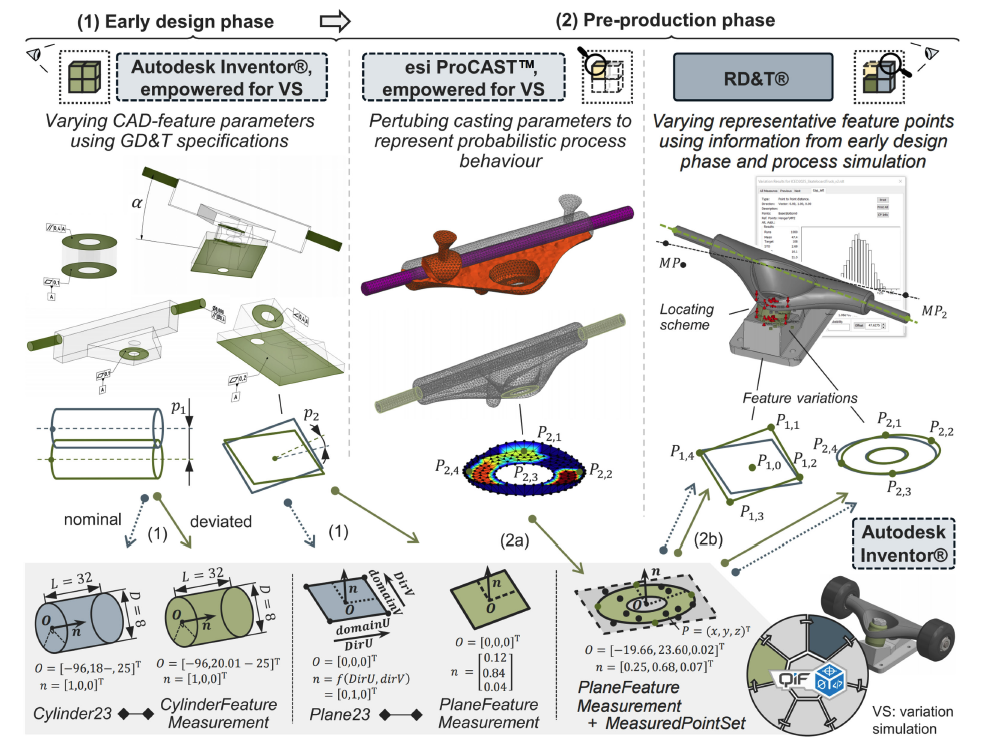

GD&T 智能识别研究提出，应在设计评审阶段自动标出缺失、错误或非标准符号4；但 QIF 在零件层可承载名义状态与特征变差，装配层多数信息尚无法表达7。
04 提升工业制造企业上下游协作成效的方案
数据共享的价值明确：预计到 2028 年为欧盟额外贡献 2850 亿美元，制造业可释放约 1000 亿美元，75% 的受访者正在探索；阻力同样明确------生态分散、孤岛林立、纸质依赖与知识产权顾虑5。
一 · 发放前设门禁
模型发给供应商前先跑一遍 MBDReady Check，把不合规、未关联、引用未定义区边界的标注在设计端拦下10。设计端修代价最小，流到下游再修代价倍增。
二 · 中立格式 + 轻量查看
STEP AP242 承载语义 PMI、QIF 承载质量与检测信息，把接口复杂度从平方级压回线性7。而只需查看信息的人数是创建者的十倍，商业 CAD 授权覆盖不到全部现场人员与外部伙伴6。
三 · 增量共享与检测闭环

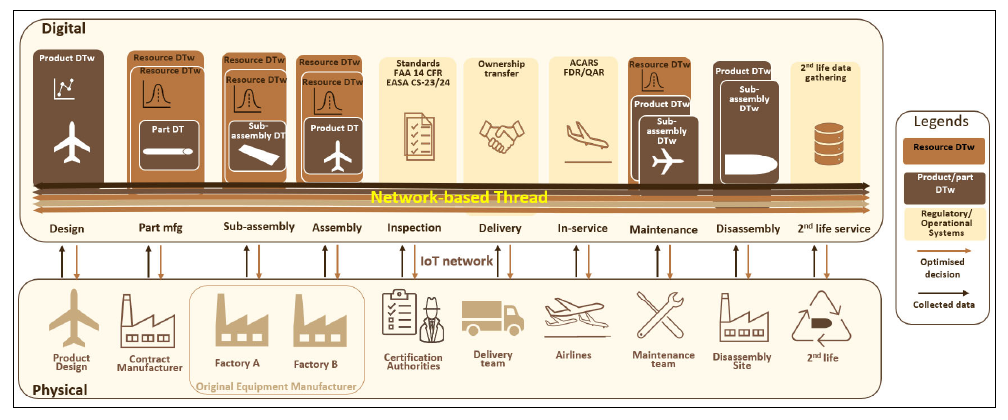

空客英国参与提出的**制造数字护照（MDP）**主张以产品为中心、与系统无关的数据载体做定向共享，把数字主线转向按可度量回报增量推进5。语义完整的 PMI 可直接驱动检测程序生成，自动提取 GD&T 数据被认为可使检测提速最多 50%4；产线 CMM 再把计量数据回馈工艺控制9，闭环合拢。
结 语
自动化的上限不在设备数量，而在模型交出去的那一刻：它带走的是一张图，还是一份机器可执行的规范。MBDVidia 的检查与修复，正是把后者前移到设计端。
**数据说明：**量化数据均引自下列公开文献与厂商公告，未作推算；2311 为预印本。
参 考 文 献
1 Chen, L., Zheng, L., & Zhu, M. (2026). A review of intelligent decision-making and planning methods for machining process routes. Frontiers in Mechanical Engineering. https://doi.org/10.3389/fmech.2026.1842661
2 Chethan, G. (2026). Semantic Graph Unification for Industrial Digital Threads: Bridging 11 Heterogeneous Manufacturing Systems Through Ontology-Driven Knowledge Graphs. arXiv:2608.24918 预印本（未经同行评议）. Siemens Digital Industries Software.
3 Khan, M. T., Chen, L., Feng, W., & Moon, S. K. (2026). Context-Aware Mapping of 2D Drawing Annotations to 3D CAD Features Using LLM-Assisted Reasoning for Manufacturing Automation. arXiv:2602.18296v2 预印本（未经同行评议）. SIMTech, A*STAR / NTU.

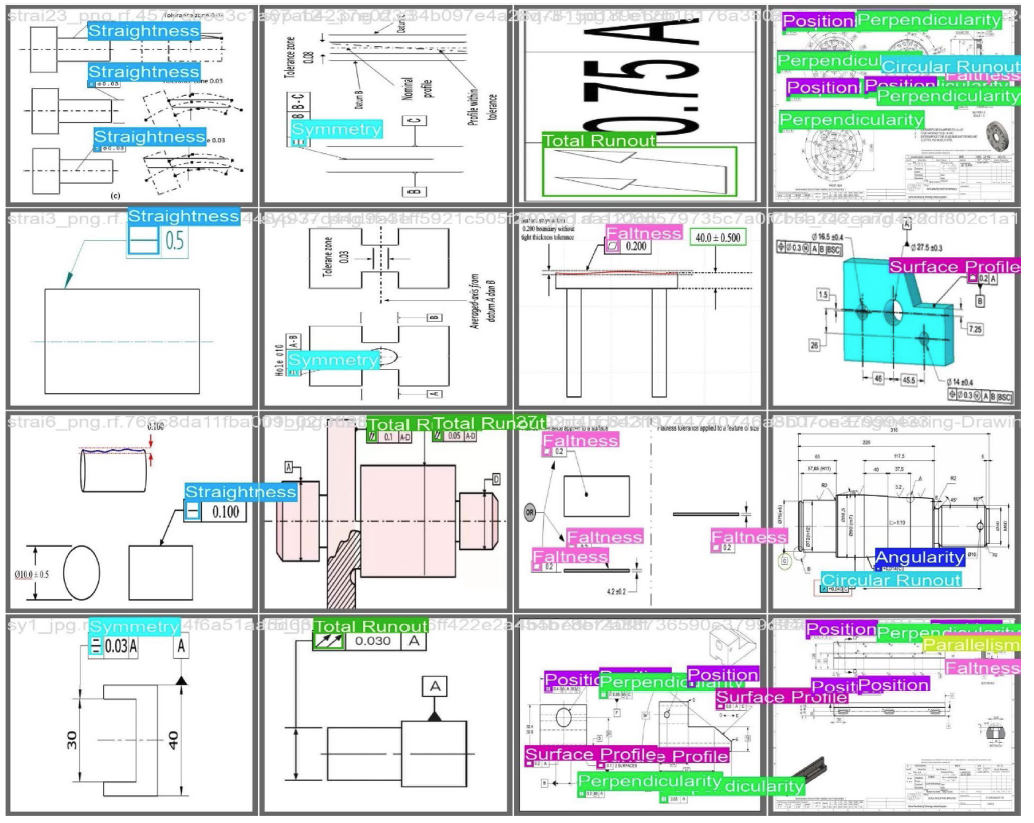

4 Reddy, T. N., Kumar, N., Ponnappa, N. P., Mohana, N., et al. (2026). Intelligent GD&T symbol detection in mechanical drawings: a comparative study of YOLOv11, Faster R-CNN, and RetinaNet for quality assurance. Journal of Intelligent Manufacturing, 37, 2941--2959. https://doi.org/10.1007/s10845-025-02669-3
