江科协51单片机16-1 AD/DA ADC 三通道综合显示（LCD1602 版）改造说明

改造说明：ADC 三通道综合显示（LCD1602 版）

由 23.1 电位器电压采集、23.2 光敏电阻 AD 采集、23.3 热敏电阻 AD 采集三个实验合成 ，

对应 B 站教程 16-1 AD/DA（P35）中的三路同时采集演示。

目录

• 一、实验现象
• 二、接线说明（无需新增接线）
• 三、通道映射（关键知识点）
• 四、代码要点
• 五、编译与烧录
• 六、工程结构

💡 提示：在 Obsidian 中阅读时，也可直接用 [[TOC]] 自动生成目录（随标题自动更新）。

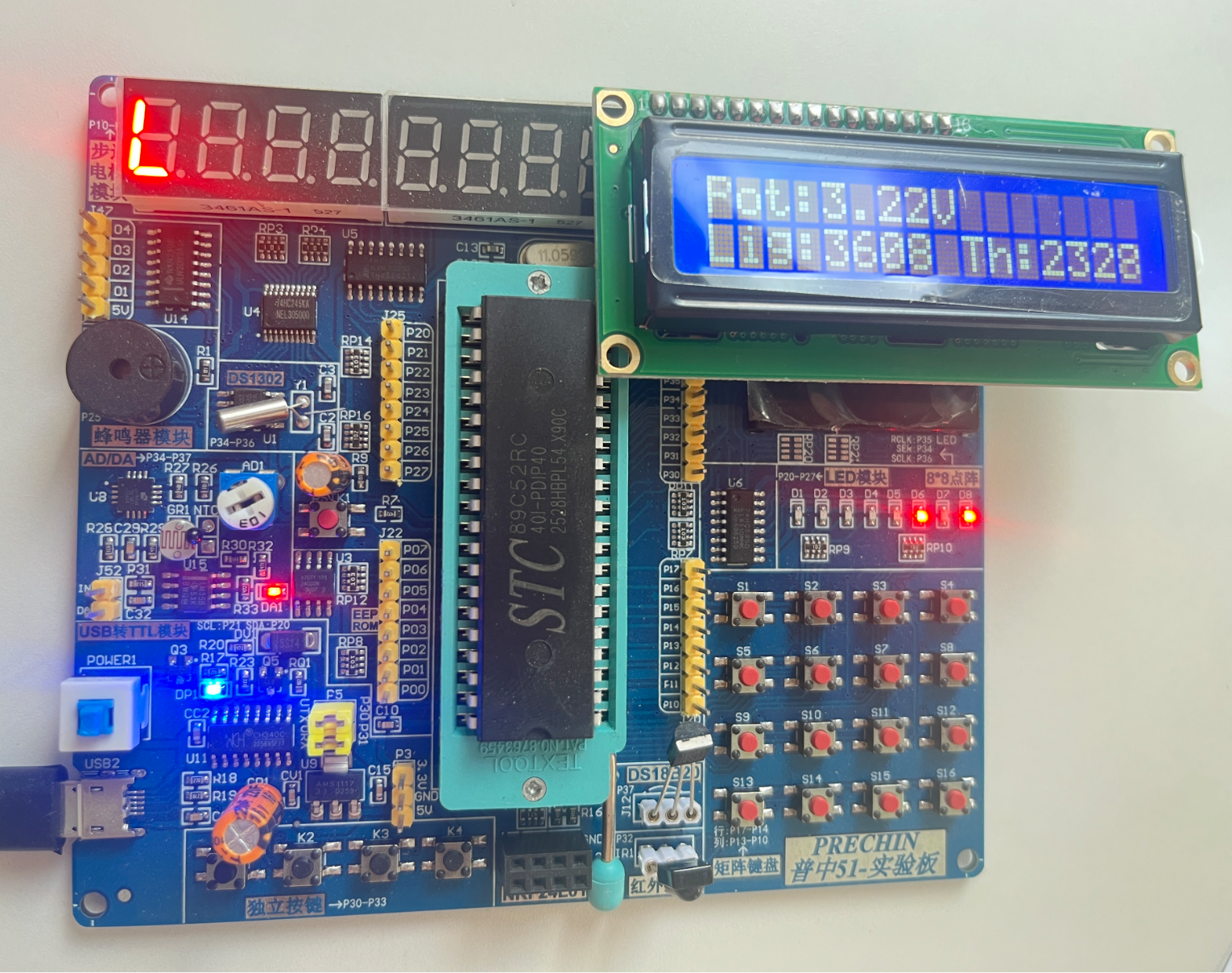

一、实验现象

LCD1602 双行实时显示三路参数，互不干扰、同步刷新：

第1行：Pot:2.50V        ← 电位器电压（0.00V ~ 5.00V，两位小数）
第2行：Lig:2048 Th:1024 ← 光敏电阻 AD 值 | 热敏电阻 AD 值（0~4095）

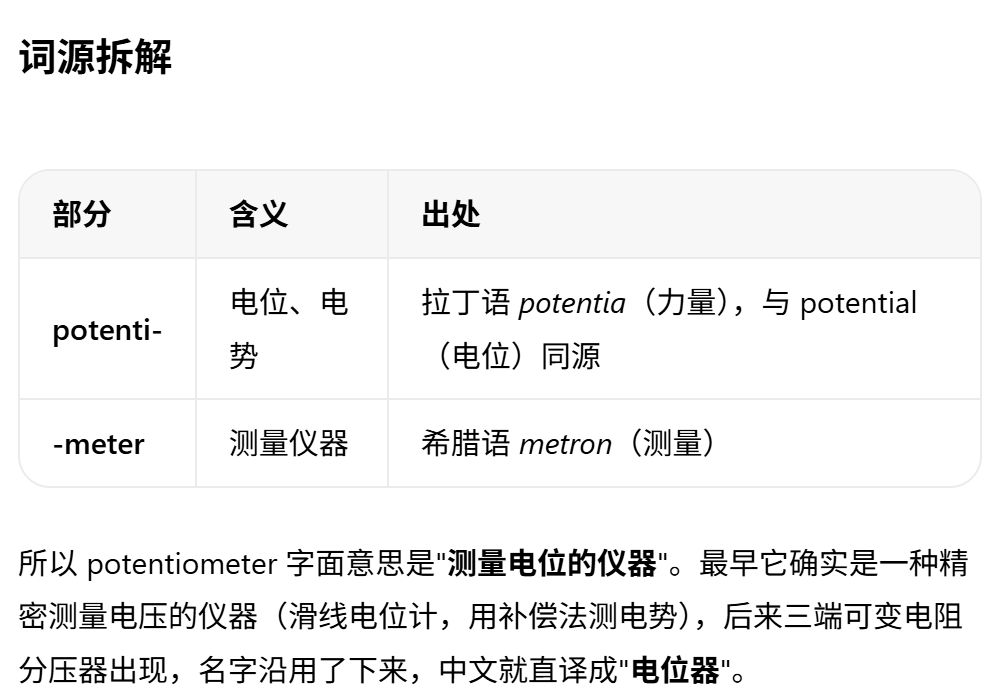

Pot 是 Potentiometer（电位器）的缩写------全名太长，工程师日常就直接喊"pot"，就像把 resistor 喊成 "res" 一样。

• 旋动电位器 → 电压值连续变化
• 手遮/强光照射光敏电阻 → 光敏 AD 值反向变化
• 手捏升温/放开降温热敏电阻 → 热敏 AD 值变化

二、接线说明（无需新增接线）

模块	接口	占用引脚
XPT2046 AD 模块	开发板 AD 模块接口	CS=P3.5, CLK=P3.6, DIN=P3.4, DOUT=P3.7
LCD1602	开发板 LCD 接口	RS=P2.6, RW=P2.5, E=P2.7, D0~D7=P0

电位器、光敏电阻、热敏电阻都在同一块 XPT2046 AD 模块上，

把 AD 模块和 LCD1602 同时插上开发板即可，无需飞线。

三、通道映射（关键知识点）

XPT2046 是 12 位串行 ADC，命令字节高四位选通道：

命令字	通道	信号源	说明
0x94	AD0	电位器	分压电压 0~5V，可换算为实际电压
0xA4	AD1	光敏电阻	光线越强，AD 值越小
0xD4	AD2	热敏电阻	温度越高，AD 值越小（NTC）

四、代码要点

1. 三通道轮流读取 ：xpt2046_read_adc_value(0x94/0xA4/0xD4)，一次循环读三路。
2. 电压换算 ：电压 = 5.0 × AD / 4096。
   为避免浮点，代码放大 100 倍用整数算：pot_mv = (u16)((u32)pot_ad * 500 / 4096)。
3. AD 值格式化 ：format_ad_value() 把 0~4095 补成 4 位字符串（右对齐），
   保证 LCD 上数字位置固定、不跳动。
4. 刷新间隔 ：delay_ms(100)，变化肉眼可辨。

五、编译与烧录

1. Keil5 C51 打开 template.uvproj，Rebuild（已验证 0 Error）。
2. STC-ISP 下载 Obj/template.hex，单片机型号 STC89C52RC。

六、工程结构

23.5-ADC三通道综合显示(LCD)/
├── User/main.c          ← 综合主程序（本次新写）
├── App/lcd1602/         ← LCD1602 驱动（复用 25 实验）
├── App/xpt2046/         ← XPT2046 驱动（复用 23.1）
├── Public/              ← 公共延时与类型定义
├── template.uvproj      ← Keil 工程（含 lcd1602 + xpt2046 两组）
└── Obj/template.hex     ← 编译产物
