本节前言
对于本节所讲解的知识，有可能，你会需要时不时地参考本专栏的其它文章。真的遇到了需要参考之前的文章的知识点，请你自行查阅。
我呢，也会提到一部分的参考课节。但是呢，你不应该依赖于我的主动提及。最好呢，你自己能够多去了解和查看本专栏目录。
本节，我们主要的工作，仅仅是展示一个代码而已。对于本节代码的分析工作，请大家自行完成。因此，本节，其实是一个思考题，而不是一个详细的讲解。
但是呢，我们也不是说，让大家直接就去分析这么一个程序。
在上一节，我们分析了 LittleFontPic 程序的代码逻辑。
本节代码的逻辑，与 LittleFontPic 十分相似。所以呢，请大家在理解 LittleFontPic 程序、理解上一节课的基础上，来自行分析本节程序代码。
我们，仅给出少量的必要说明。剩下的，请大家自行分析。
上一节课的链接，我们再次贴出来。
参考课节：第5章，Win32 章节 ：练习程序，LittleFontPic
本节内容，是我的原创内容，而非佩措尔德原教材的内容。
一. 本节说明

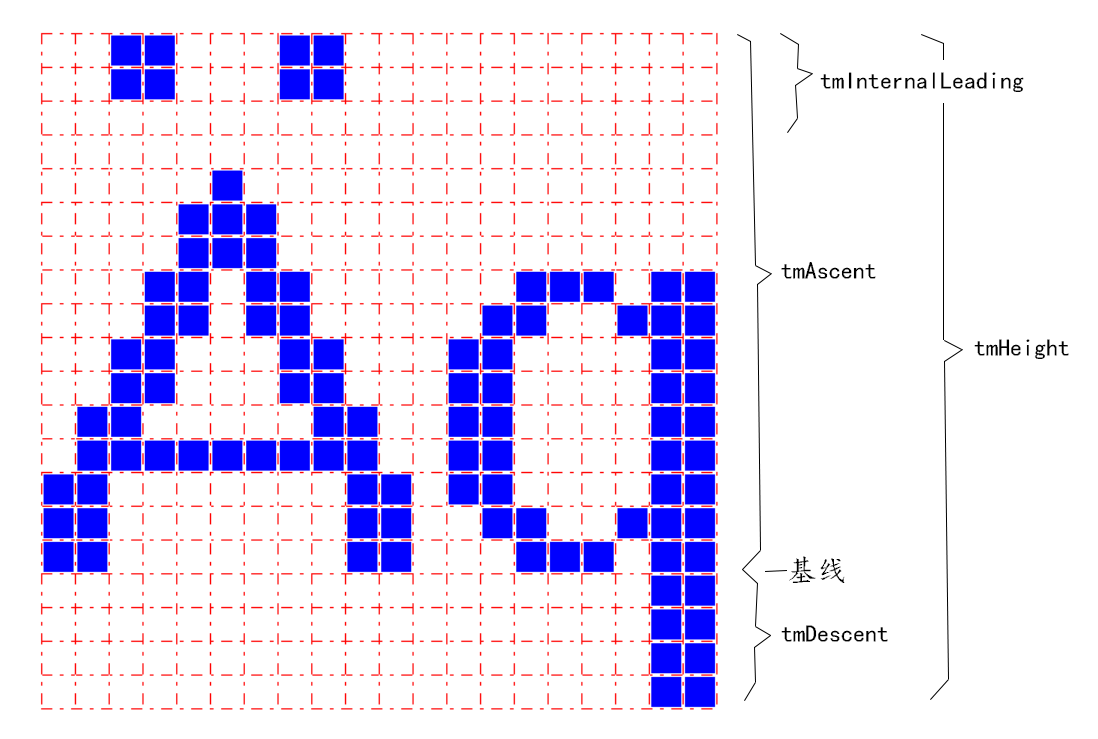

在之前的某个课节，我们在课节中给出了下述的图片。
图1
这个课节的链接如下。

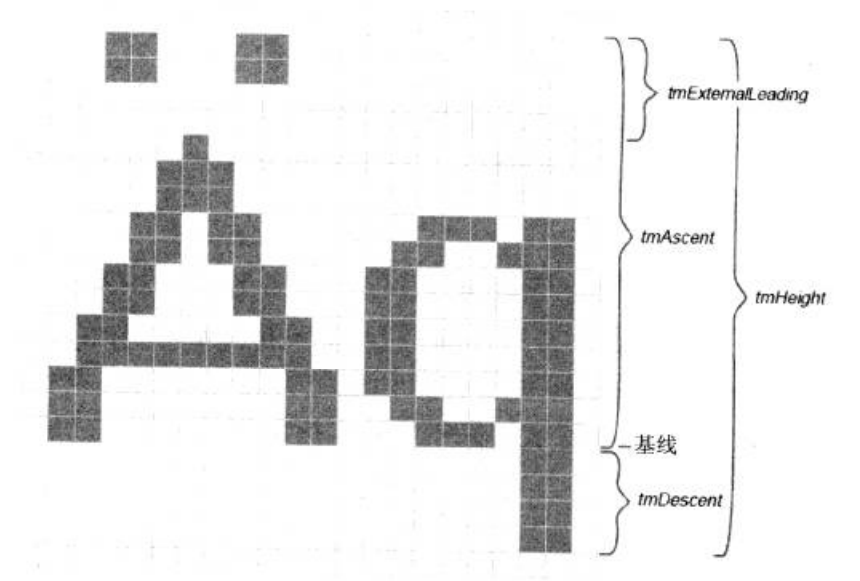

接下来，我来将佩措尔德原教材的图片内容给截图，然后贴在下面。
图2
佩措尔德原教材中的插图，我没有通过截图的方式，将其放置在参考课节中，而是通过编程的方式，将它的基本的东西绘制出来，然后通过 PhotoShop 进行补充绘制。绘制好了以后，放在了课节里面。

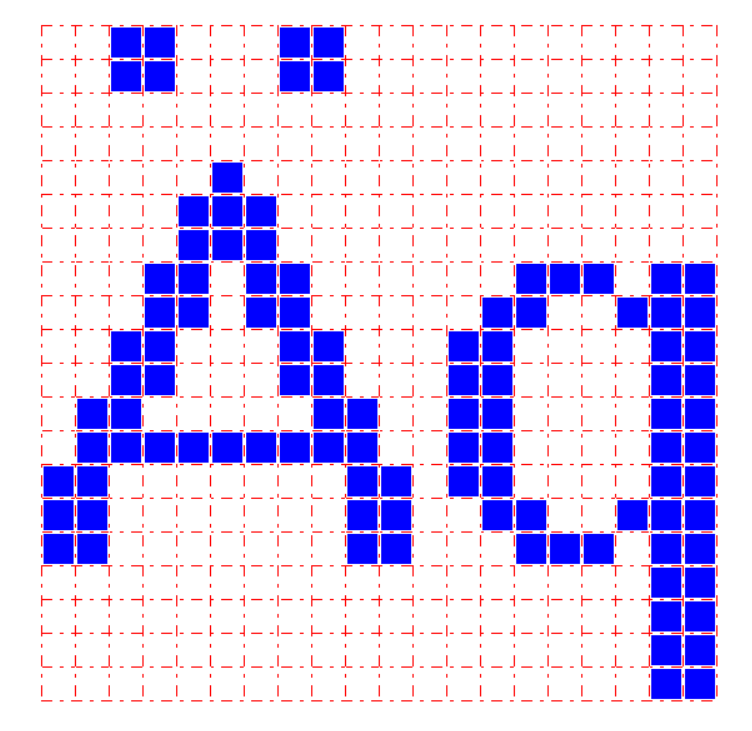

下面的图片，是我用编程的方式，绘制出来的基本图。
图3
在编程之前，我是自己用铅笔，结合着观察，去给佩措尔德的原教材的插图查数，查出了原插图中，一行里面，有多少个像素方格，一列里面，有多少个像素方格。
查询的结果是，佩措尔德原教材的插图中，一行有 20 个像素方格，一列有 20 个方格。
想要将其绘制出来，我需要绘制一个方格矩阵，一个 20 行、20 列的方格矩阵。
到了这里，我想，基本信息我已经作出了必要的说明了。剩下的分析，请大家参考着上一节课的内容，来对照着，自行分析本节的代码。
如果，上一节课你认真看了，并且学会了，那么，本节课的代码，我相信它难不倒你。
加油。
二. 本节代码
（一）头文件 FontPic.h
代码如下。
#ifndef _FONTPIC_H_
#define _FONTPIC_H_
BOOL Square[20][20] =
{
0, 0, 1, 1, 0, 0, 0, 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 1, 1, 0, 0, 0, 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 0, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 1, 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 0, 1, 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0,
0, 0, 0, 1, 1, 0, 1, 1, 0, 0, 0, 0, 0, 0, 1, 1, 1, 0, 1, 1,
0, 0, 0, 1, 1, 0, 1, 1, 0, 0, 0, 0, 0, 1, 1, 0, 0, 1, 1, 1,
0, 0, 1, 1, 0, 0, 0, 1, 1, 0, 0, 0, 1, 1, 0, 0, 0, 0, 1, 1,
0, 0, 1, 1, 0, 0, 0, 1, 1, 0, 0, 0, 1, 1, 0, 0, 0, 0, 1, 1,
0, 1, 1, 0, 0, 0, 0, 0, 1, 1, 0, 0, 1, 1, 0, 0, 0, 0, 1, 1,
0, 1, 1, 1, 1, 1, 1, 1, 1, 1, 0, 0, 1, 1, 0, 0, 0, 0, 1, 1,
1, 1, 0, 0, 0, 0, 0, 0, 0, 1, 1, 0, 1, 1, 0, 0, 0, 0, 1, 1,
1, 1, 0, 0, 0, 0, 0, 0, 0, 1, 1, 0, 0, 1, 1, 0, 0, 1, 1, 1,
1, 1, 0, 0, 0, 0, 0, 0, 0, 1, 1, 0, 0, 0, 1, 1, 1, 0, 1, 1,
0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1,
0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1,
0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1,
0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1
};
#endif //（二）源文件 WinMain.cpp
代码如下。
/*---------------------------------------------------------
字体点阵图画
水饺编程，2026
---------------------------------------------------------*/
#include <windows.h>
#include "FontPic.h"
LRESULT CALLBACK WndProc(HWND, UINT, WPARAM, LPARAM);
int WINAPI WinMain(HINSTANCE hInstance, HINSTANCE hPrevInstance,
PSTR szCmdLine, int iCmdShow)
{
static TCHAR szAppName[] = TEXT("BigFontPic");
HWND hwnd;
MSG msg;
WNDCLASS wndclass;
wndclass.style = CS_HREDRAW | CS_VREDRAW;
wndclass.lpfnWndProc = WndProc;
wndclass.cbClsExtra = 0;
wndclass.cbWndExtra = 0;
wndclass.hInstance = hInstance;
wndclass.hIcon = LoadIcon(NULL, IDI_APPLICATION);
wndclass.hCursor = LoadCursor(NULL, IDC_ARROW);
wndclass.hbrBackground = (HBRUSH)GetStockObject(WHITE_BRUSH);
wndclass.lpszMenuName = NULL;
wndclass.lpszClassName = szAppName;
if (!RegisterClass(&wndclass))
{
MessageBox(NULL, TEXT("注册窗口类失败"),
szAppName, MB_ICONERROR);
return 0;
}
hwnd = CreateWindow(szAppName, TEXT("大字体点阵图画"),
WS_OVERLAPPEDWINDOW,
CW_USEDEFAULT, CW_USEDEFAULT,
CW_USEDEFAULT, CW_USEDEFAULT,
NULL, NULL, hInstance, NULL);
ShowWindow(hwnd, iCmdShow);
UpdateWindow(hwnd);
while (GetMessage(&msg, NULL, 0, 0))
{
TranslateMessage(&msg);
DispatchMessage(&msg);
}
return msg.wParam;
}
LRESULT CALLBACK WndProc(HWND hwnd, UINT message, WPARAM wParam, LPARAM lParam)
{
static int xStart, xEnd, yStart, yEnd, nLength;
HDC hdc;
int i, j, x, y;
PAINTSTRUCT ps;
static COLORREF clrLine, clrSquare;
HPEN hPen, hPenOld;
HBRUSH hBrush, hOldBrush;
RECT rect;
switch (message)
{
case WM_CREATE:
nLength = 27;
xStart = 200;
xEnd = xStart + 20 * nLength;
yStart = 60;
yEnd = yStart + 20 * nLength;
clrLine = RGB(255, 0, 0);
clrSquare = RGB(0, 0, 255);
return 0;
case WM_PAINT:
hdc = BeginPaint(hwnd, &ps);
// 创建并选入画笔
hPen = CreatePen(PS_DASHDOT, 0, clrLine);
hPenOld = (HPEN)SelectObject(hdc, hPen);
// 绘制点线方格，21个横线，21个竖线。
for (i = 0, y = yStart; i < 21; i++)
{
MoveToEx(hdc, xStart, y, NULL);
LineTo(hdc, xEnd, y);
y += nLength;
}
for (i = 0, x = xStart; i < 21; i++)
{
MoveToEx(hdc, x, yStart, NULL);
LineTo(hdc, x, yEnd);
x += nLength;
}
// 创建画刷并选入设备环境
hBrush = CreateSolidBrush(clrSquare);
hOldBrush = (HBRUSH)SelectObject(hdc, hBrush);
// 将画笔选出设备环境，并销毁，然后新建一个备用画笔 NULL_PEN。
SelectObject(hdc, hPenOld);
DeleteObject(hPen);
hPen = (HPEN)GetStockObject(NULL_PEN);
hPenOld = (HPEN)SelectObject(hdc, hPen);
for (i = 0; i < 20; i++)
for (j = 0; j < 20; j++)
if (Square[i][j])
{
rect.left = xStart + j * nLength + 2;
rect.right = xStart + (j + 1) * nLength - 1;
rect.top = yStart + i * nLength + 2;
rect.bottom = yStart + (i + 1) * nLength - 1;
FillRect(hdc, &rect, hBrush);
}
// 将画刷选出设备环境并销毁
SelectObject(hdc, hOldBrush);
DeleteObject(hBrush);
// 将画笔选出设备环境，由于此时 hPen 是备用
// 画笔，因而不能销毁。
SelectObject(hdc, hPenOld);
EndPaint(hwnd, &ps);
return 0;
case WM_DESTROY:
PostQuitMessage(0);
return 0;
}
return DefWindowProc(hwnd, message, wParam, lParam);
}代码就这些了。
程序的编译和运行方法，如果你忘了，可以参照下述的两篇文章。
参考课节：使用 VS2010 编写 C语言程序
参考课节：用 VS2019 编写C语言程序
程序的运行结果，其实就是图3 。
我们再次将图3 给贴在下面。
图3 副本
结束语
请大家务必完成本节代码的分析任务。
我还是第一次在课节中设置思考题。本节课，算是一个思考题了。
以后，我可能也会设置类似的思考题课节。
