PLC，DCS和SCADA的区别：
DCS：在一个厂区连续生产的，会在一个厂区里整套布好，厂有多大DCS的分布范围就有多大，控制器数量决定其规模能力，控制器越多采集能力越强。常规情况一般连续生产、规模集中且相对大型都考虑DCS
SCADA：现场范围很大的时候，靠小型装置无法实现，做各种数据的监控采集，狭义上被认为是SCADA软件，可以配第三方厂商使用，通过通用的PLC协议兼容协议，设计要求更宽泛更通用，是一种数据采集监控系统
PLC：全称是 Programmable Logic Controller，中文叫可编程逻辑控制器，更偏本地实时控制
SCADA 是系统，Modbus、OPC UA、DNP3 等是通信协议，PLC、RTU、传感器是现场设备。
SCADA = 工业监控软件 + 数据采集 + 通信协议 + 现场控制设备
SCADA基本概念：
含义：
scada：supervisory control and data acquisition，数据采集与监视监控系统，简称上位机
用于实时监控，控制，管理工业过程计算机控制系统，实现工业自动化的核心系统
应用领域：能源水利，制造交通
例如在一个泵站项目中，scada系统可以实时监视水位，压力，流量等；同时操作员也可以通过scada系统远程控制设备例如启动水泵，停止水泵等
scada包括很多不同的通信协议：包括Modbus RTU、Modbus TCP、OPC DA等
工作原理：
核心特点：集中监控，分散控制，数据驱动
表现为各个层级的网络互联

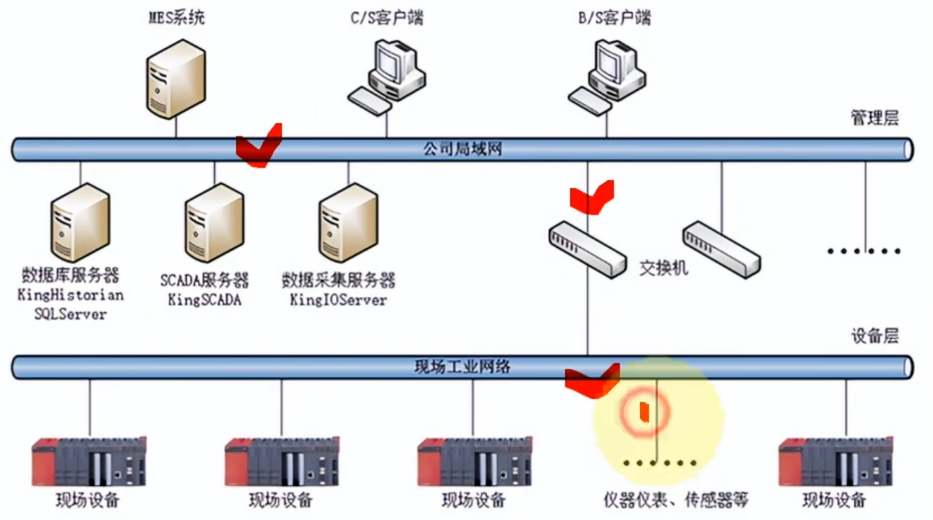

网络结构：

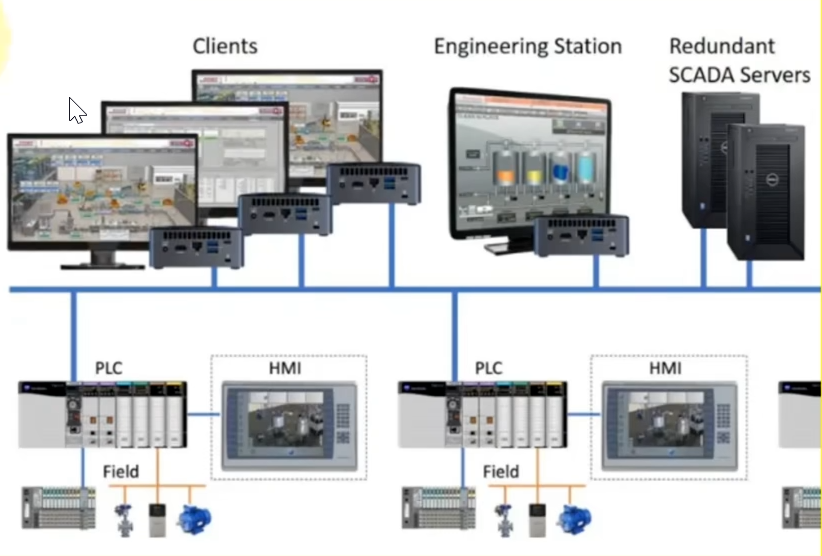

典型的scada系统有三层网络结构
采集层：仪器仪表，传感器
控制层：plc，hmi
监控曾：scada，服务器

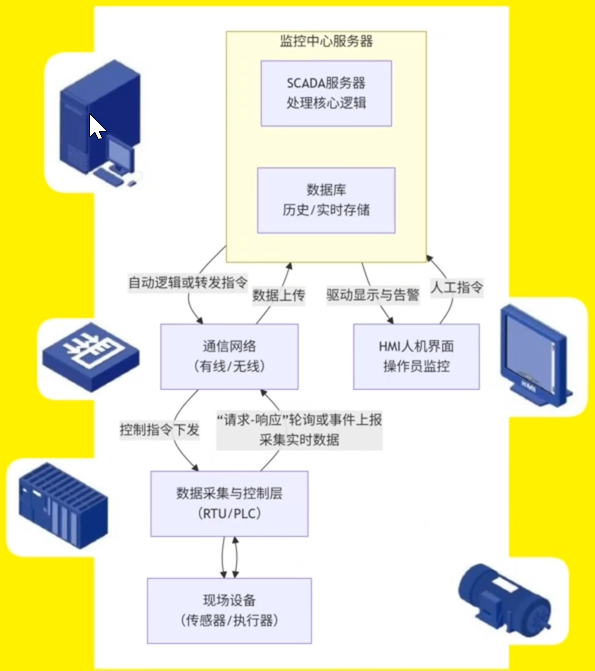

工作流程：
数据采集：DI/DO，AI/AO，主要为PLC与现场数据做交换
数据传输：工业以太网，OPC UA；PLC通过工业以太网进行数据传输，涉及到数据的通信方式和网络
数据处理与呈现：报文解析，图形化；涉及到一些显示
控制决策与执行：人机交互；主要是上位机的交互
数据存储与分析：历史数据、报表
整个流程以数据为驱动
系统主要功能：

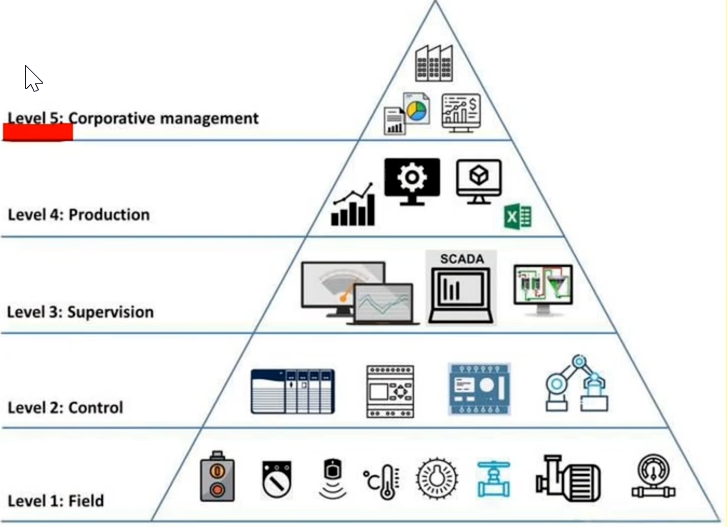

scada位于五层的信息自动化控制系统中的第三层
所处的位置和核心功能息息相关
数据采集：最基本最核心的功能，自动收集来自现场的数据，包括io和通信数据
实时监控和可视化：以直观、图形化的方式展示生产流程或设备的实时状态，主要包括hmi人机界面，画面显示及切换，动画移动旋转、闪烁颜色变化
报警与事件管理：实时监测所有数据点，一旦发现异常或重要状态变化立即通知操作人员，确保响应快速。包括报警配置设置分级，通知方式包括弹窗声音和短信，报警过滤，查询，事件顺序记录soe
远程控制操作：允许操作员在中控室对现场设备操作
历史数据存储：包括对历史数据的存储和查询
数据报表与趋势：将历史数据转化为有价值的信息，用于生产分析绩效考核等
高级自动控制：在数据采集基础上实现ai控制等
系统安全与冗余：包括网安和硬件冗余等
