STM32F103_AB_OTA_从零复现教程

STM32F103 A/B 双分区 OTA：从零复现到使用上位机

本教程完全按照仓库现有代码讲解，以 Windows 11 + STM32F103RET6 + ST-Link + 3.3 V USB-TTL 为主线。这里常说"OTA"，严格讲当前实现是 UART IAP；接入无线透传模块后，它才成为更大系统中的空中升级链路。

先把几个概念分清
硬件、软件与芯片核验
[读懂工程目录和 Flash 地图](#读懂工程目录和 Flash 地图 "#3-%E8%AF%BB%E6%87%82%E5%B7%A5%E7%A8%8B%E7%9B%AE%E5%BD%95%E5%92%8C-flash-%E5%9C%B0%E5%9B%BE")
[Cortex-M3 为什么能从 Bootloader 跳到 App](#Cortex-M3 为什么能从 Bootloader 跳到 App "#4-cortex-m3-%E4%B8%BA%E4%BB%80%E4%B9%88%E8%83%BD%E4%BB%8E-bootloader-%E8%B7%B3%E5%88%B0-app")
[为什么同一 App 必须生成 app_a 和 app_b](#为什么同一 App 必须生成 app_a 和 app_b "#5-%E4%B8%BA%E4%BB%80%E4%B9%88%E5%90%8C%E4%B8%80-app-%E5%BF%85%E9%A1%BB%E7%94%9F%E6%88%90-app_a-%E5%92%8C-app_b")
[构建 Bootloader 和两个 App](#构建 Bootloader 和两个 App "#6-%E6%9E%84%E5%BB%BA-bootloader-%E5%92%8C%E4%B8%A4%E4%B8%AA-app")
[第一次用 ST-Link 部署](#第一次用 ST-Link 部署 "#7-%E7%AC%AC%E4%B8%80%E6%AC%A1%E7%94%A8-st-link-%E9%83%A8%E7%BD%B2")
[连接串口并进入 OTA 模式](#连接串口并进入 OTA 模式 "#8-%E8%BF%9E%E6%8E%A5%E4%B8%B2%E5%8F%A3%E5%B9%B6%E8%BF%9B%E5%85%A5-ota-%E6%A8%A1%E5%BC%8F")
[使用 Qt 图形上位机完成 A→B](#使用 Qt 图形上位机完成 A→B "#9-%E4%BD%BF%E7%94%A8-qt-%E5%9B%BE%E5%BD%A2%E4%B8%8A%E4%BD%8D%E6%9C%BA%E5%AE%8C%E6%88%90-ab")
验证后确认新固件
[完成 B→A 反向升级](#完成 B→A 反向升级 "#11-%E5%AE%8C%E6%88%90-ba-%E5%8F%8D%E5%90%91%E5%8D%87%E7%BA%A7")
亲手验证四次复位回滚
[协议、CRC 和 Metadata 原理](#协议、CRC 和 Metadata 原理 "#13-%E5%8D%8F%E8%AE%AEcrc-%E5%92%8C-metadata-%E5%8E%9F%E7%90%86")
命令行工具用法
常见故障排查
当前边界与量产化路线
代码导览与参考资料

1. 先把几个概念分清

1.1 三种"程序"

名称	存放位置	谁提供	本项目如何进入
STM32 ROM/System Memory Bootloader	芯片系统存储区	ST 出厂固化	由 BOOT 配置进入，协议见 AN2606/AN3155
本项目 Bootloader	用户 Flash `0x08000000`	本仓库	MCU 每次复位先运行；首字节收到 `U` 进入升级循环
Application	Slot A 或 Slot B	你的业务代码	Bootloader 校验向量表后跳转

本项目自定义帧以 AA 55 开头，不是 ST ROM Bootloader 的 AN3155 协议。STM32CubeProgrammer 可以用于第一次通过 ST-Link 烧录，但 UART 上位机与 CubeProgrammer 不是同一种协议。

1.2 UART IAP 与联网 OTA

当前数据链路是：

text 复制代码

Windows 上位机 ── USB-TTL / USART1 ──> 用户 Flash Bootloader

它属于 IAP（In-Application Programming）方案。若未来让 4G/Wi-Fi/蓝牙模块透明传输完全相同的字节流，才可以从系统角度称为 OTA。仓库目前没有 TCP、HTTP、MQTT 或无线驱动。

1.3 逻辑 A/B 不等于硬件 Dual-Bank

STM32F103xE 的这里没有使用硬件 Bank Swap。Slot A、Slot B 是同一片 Flash 中的两段地址，Bootloader 通过 SCB->VTOR、MSP 和 Reset_Handler 手动选择运行哪一段。

1.4 CRC 不是签名

CRC16：发现单个串口帧传输误码；
CRC32：比较完整固件在 PC 和 Flash 中是否一致；
它们都不能抵御主动篡改，也不能验证发布者身份。

量产设备还需要签名、公钥验证、版本策略和密钥管理。

2. 硬件、软件与芯片核验

2.1 推荐硬件清单

STM32F103RET6 最小系统板或自制板；
ST-Link V2/V3；
3.3 V USB-TTL（例如 CP2102、CH340、FT232 的 TTL 模式）；
杜邦线；
稳定的 3.3 V 供电；
可选：SSD1306 OLED 模块，用于 07_ret6_oled 示例。

不要把传统 ±RS-232 电平直接接到 PA9/PA10。USB-TTL 必须使用 3.3 V 逻辑电平，并与 MCU 共地。

2.2 RET6 与目录中的 ZET6

bootloader、app/app、07_ret6_oled 三个 .ioc 当前选择的实际器件均为 STM32F103RET6 / LQFP64。本教程据此编写。

核心容量前提：

text 复制代码

Flash: 0x08000000 ~ 0x0807FFFF = 512 KiB
SRAM : 0x20000000 ~ 0x2000FFFF = 64 KiB
SRAM 顶端/尾后地址              = 0x20010000

初始 MSP 等于 0x20010000 是合法的，因为栈从高地址向低地址生长。README 旧版本把这个范围写成 128 KiB 是错误的。

若你的芯片是 ZET6：

用 CubeMX 打开每个 .ioc；
将器件改为实物型号和 LQFP144 封装；
重新核对 LED、USART、OLED、晶振等引脚；
不要只因 Flash/SRAM 容量相同就直接沿用 RET6 的板级接线。

2.3 Windows 软件

建议安装：

STM32CubeProgrammer
Arm GNU Toolchain：确保 arm-none-eabi-gcc 和 arm-none-eabi-objcopy 在 PATH
CMake 3.22 或更高版本
Ninja
Python 3.10 或更高版本
可选：CLion 或 VS Code

在 PowerShell 中核验：

powershell 复制代码

arm-none-eabi-gcc --version
arm-none-eabi-objcopy --version
cmake --version
ninja --version
py --version

安装上位机依赖：

powershell 复制代码

cd <仓库目录>
py -m pip install -r tools\requirements.txt

requirements.txt 默认安装 PySerial 和 PySide6。GUI 代码也兼容已安装的 PyQt5/PySide2，但教程以 PySide6 为准。

3. 读懂工程目录和 Flash 地图

text 复制代码

stm32_ab_ota/
├── bootloader/                 用户 Flash Bootloader
│   └── Core/Src/
│       ├── main.c              OTA 入口与正常启动状态机
│       ├── boot_protocol.c     AA55 帧和命令处理
│       ├── boot_flash.c        页擦除、半字写入与分区边界
│       ├── boot_jump.c         镜像检查与跳转
│       ├── boot_metadata.c     Metadata 读写
│       └── boot_crc.c          CRC16 / CRC32
├── app/app/                    LED App，同一源码链接成 A/B 两份
├── 07_ret6_oled/               可选 OLED App，固定链接到 Slot B
├── tools/
│   ├── ota.py                  协议实现与 CLI
│   └── ota_gui.py              Qt 图形上位机
└── images/                     教程流程图

3.1 Flash 分区

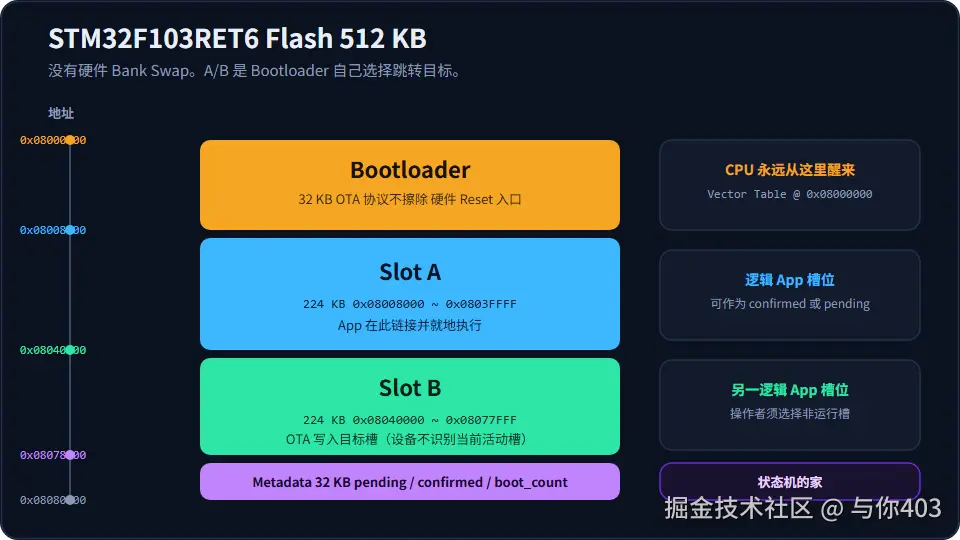

图 1：A/B 是同一 Flash 中的逻辑槽位，不是两个硬件 Bank。

分区	起始地址	结束地址（含）	大小
Bootloader	`0x08000000`	`0x08007FFF`	32 KiB
Slot A	`0x08008000`	`0x0803FFFF`	224 KiB
Slot B	`0x08040000`	`0x08077FFF`	224 KiB
Metadata 预留	`0x08078000`	`0x0807FFFF`	32 KiB

常量来自 bootloader/Core/Inc/boot_config.h。Metadata 虽预留 32 KiB，当前 boot_metadata_save() 只擦写首个 2 KiB 页中的 28 字节，剩余空间尚未用于双副本或磨损均衡。

3.2 为什么每槽是 224 KiB

text 复制代码

512 KiB - 32 KiB Bootloader - 32 KiB Metadata = 448 KiB
448 KiB / 2 = 224 KiB

F103xE Flash 页是 2 KiB，所以所有分区起点都应页对齐。

4. Cortex-M3 为什么能从 Bootloader 跳到 App

4.1 向量表前 8 字节

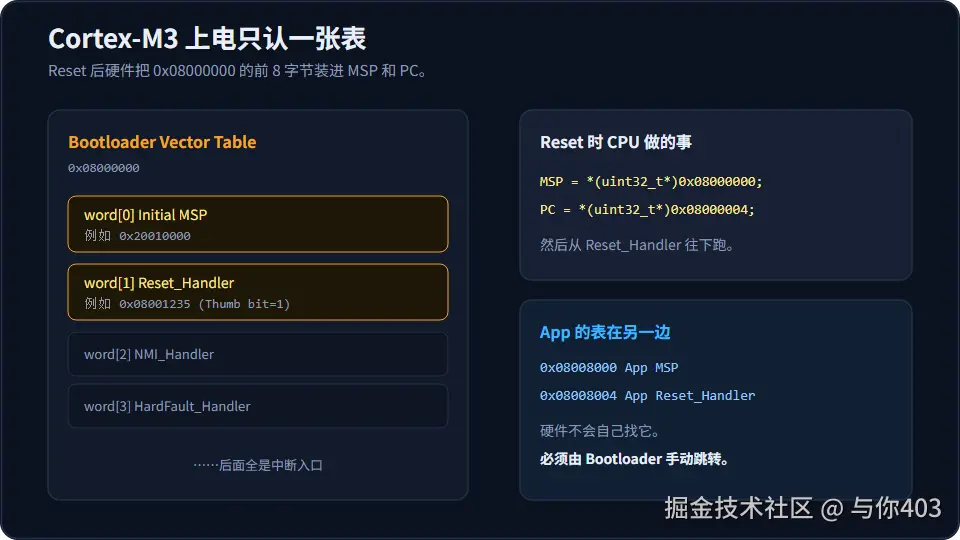

图 2：每个可启动镜像开头都有自己的向量表。

Cortex-M3 镜像的前两个 32 位数：

text 复制代码

offset +0x00: 初始 MSP（栈顶）
offset +0x04: Reset_Handler 地址，最低位必须为 1（Thumb 状态）

本项目的 boot_app_is_valid() 检查：

起始地址必须精确等于 Slot A 或 Slot B；
镜像至少 8 字节且不越过槽位；
MSP 位于 64 KiB SRAM 范围且 8 字节对齐；
Reset_Handler 带 Thumb 位；
清除 Thumb 位后的地址位于这份镜像范围内。

4.2 跳转步骤

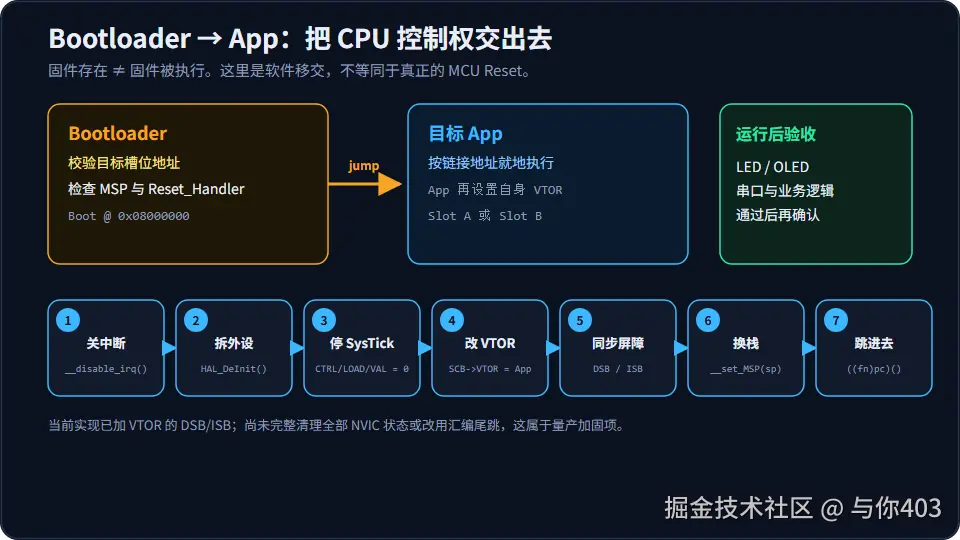

图 3：Bootloader 将 CPU 执行环境交给目标 App。

boot_jump_to_app() 的关键顺序：

c 复制代码

__disable_irq();
HAL_DeInit();
SysTick->CTRL = 0;
SysTick->LOAD = 0;
SysTick->VAL  = 0;
SCB->VTOR = app_address;
__DSB();
__ISB();
__set_MSP(app_stack);
((app_entry_t)app_reset_handler)();

App 也会用链接器符号再次设置自己的 VTOR。LED App 已按以下顺序恢复：

c 复制代码

SCB->VTOR = (uint32_t)&g_pfnVectors;
__DSB();
__ISB();
__enable_irq();

必须最后重新打开全局中断，否则 Bootloader 留下的 PRIMASK=1 会使 SysTick 不运行，HAL_Delay() 看起来像"卡死"。

当前 C 跳转函数没有完整清除所有 NVIC enable/pending 状态，也没有使用汇编尾跳。这不妨碍当前教学复现，但量产项目应继续加固。

5. 为什么同一 App 必须生成 app_a 和 app_b

STM32F103 没有 MMU 帮程序在运行时整体搬家。链接器会按照 FLASH ORIGIN 安排向量表、函数和常量地址，因此同一源码必须分别链接。

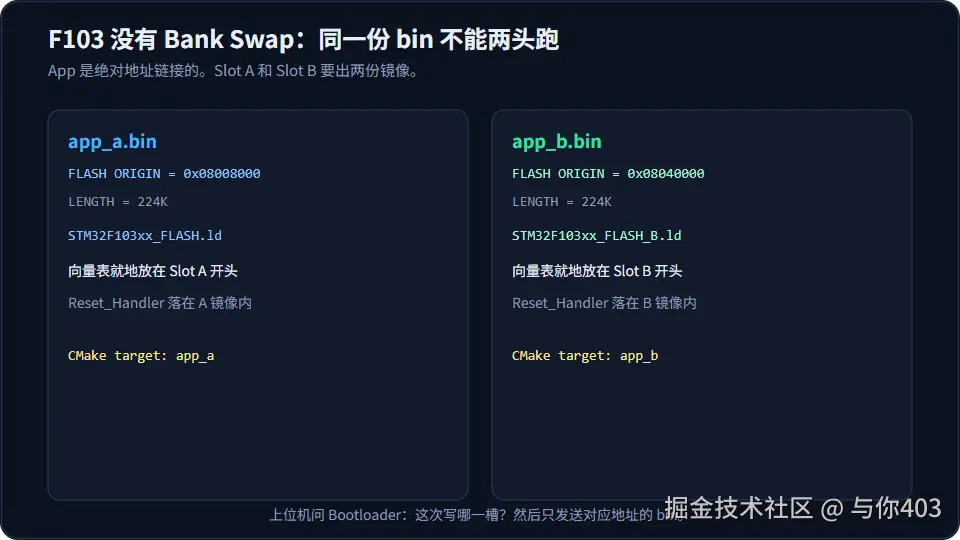

图 4：app_a 与 app_b 是相同源码、不同链接地址的两个构建目标。

Slot A 链接脚本：

ld 复制代码

FLASH (rx) : ORIGIN = 0x08008000, LENGTH = 224K

Slot B 链接脚本：

ld 复制代码

FLASH (rx) : ORIGIN = 0x08040000, LENGTH = 224K

app/app/CMakeLists.txt 实际定义：

cmake 复制代码

add_executable(app_a)
add_executable(app_b)

然后分别绑定 STM32F103xx_FLASH.ld 和 STM32F103xx_FLASH_B.ld。这里没有使用 -DBOOT_SLOT=A/B。

5.1 `app_b` 不是 OLED

app_a.bin：LED App 链接到 Slot A；
app_b.bin：同一 LED App 链接到 Slot B；
07_ret6_oled.bin：另一个独立 OLED 工程，链接到 Slot B，只是可选演示镜像。

先用 LED A/B 打通完整链路，再尝试 OLED，排错更简单。

6. 构建 Bootloader 和两个 App

以下命令均从仓库根目录执行。

6.1 构建 Bootloader

powershell 复制代码

cmake --preset Debug -S bootloader
cmake --build bootloader\build\Debug --target bootloader

这里直接指定 preset 生成的构建目录，因此这些命令都可以停留在仓库根目录执行。也可以先 cd bootloader，再运行 cmake --preset Debug 和 cmake --build --preset Debug --target bootloader。

预期输出目录：

text 复制代码

bootloader/build/Debug/
├── bootloader.elf
├── bootloader.hex
└── bootloader.bin

6.2 构建 app_a 与 app_b

powershell 复制代码

cmake --preset Debug -S app\app
cmake --build app\app\build\Debug --target app_a app_b

预期产物：

text 复制代码

app/app/build/Debug/
├── app_a.elf / app_a.hex / app_a.bin / app_a.map
└── app_b.elf / app_b.hex / app_b.bin / app_b.map

必须显式构建 app_b，不能因为目录里已有旧 app_a.bin 就认为两个目标都构建过。

6.3 可选：构建 OLED Slot B 示例

powershell 复制代码

cmake --preset Debug -S 07_ret6_oled
cmake --build 07_ret6_oled\build\Debug --target 07_ret6_oled

OLED 软件 I²C 的 SCL/SDA 都配置为开漏。模块或板上必须有上拉电阻；否则总线无法可靠释放和读取 ACK。

6.4 检查 ELF / map / BIN

用 objdump 查看段地址：

powershell 复制代码

arm-none-eabi-objdump -h app\app\build\Debug\app_a.elf
arm-none-eabi-objdump -h app\app\build\Debug\app_b.elf

你应看到向量表或 .text 从对应槽位附近开始：

text 复制代码

app_a: 0x08008000
app_b: 0x08040000

用 Python 查看 BIN 前 8 字节：

powershell 复制代码

py -c "import struct,pathlib; p=pathlib.Path(r'app\app\build\Debug\app_a.bin'); d=p.read_bytes(); print(p,len(d),[hex(x) for x in struct.unpack('<II',d[:8])])"
py -c "import struct,pathlib; p=pathlib.Path(r'app\app\build\Debug\app_b.bin'); d=p.read_bytes(); print(p,len(d),[hex(x) for x in struct.unpack('<II',d[:8])])"

检查规则：

第一个值通常接近 0x20010000，必须在 SRAM 合法范围；
第二个值最低位是 1；清除最低位后，A 镜像地址在 A 的实际镜像范围，B 镜像地址在 B 的实际镜像范围；
BIN 总长度必须为偶数且不超过 224 KiB。

7. 第一次用 ST-Link 部署

7.1 连接 ST-Link

最少连接：

text 复制代码

ST-Link SWDIO -> MCU SWDIO
ST-Link SWCLK -> MCU SWCLK
ST-Link GND   -> MCU GND
目标板供电按你的硬件方案连接

BOOT0 保持正常从用户 Flash 启动的状态（通常下拉为 0）。

7.2 推荐用 HEX 首次烧录

.hex 自带目标地址，最不容易填错：

连接 ST-Link；
如需清理旧工程，可在首次部署时执行一次整片擦除；
下载 bootloader.hex；
下载 app_a.hex；
复位。

7.3 用 BIN 时必须填写地址

文件	CubeProgrammer Start address
`bootloader.bin`	`0x08000000`
`app_a.bin`	`0x08008000`
`app_b.bin`	`0x08040000`
`07_ret6_oled.bin`	`0x08040000`

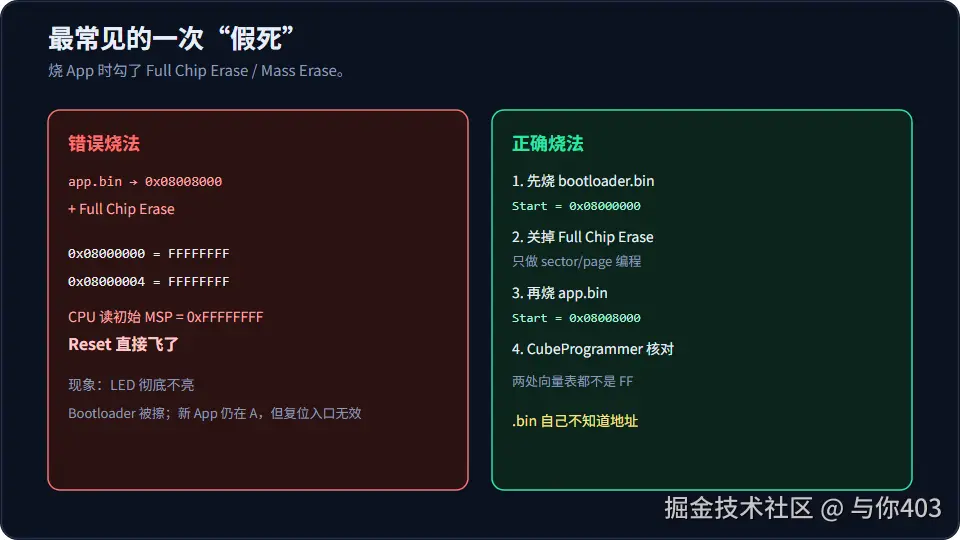

图 5：只更新 App 时不要再执行 Full Chip/Mass Erase。

烧 App 时若勾选 Mass Erase，0x08000000 的 Bootloader 也会消失，CPU 复位后无法启动。遇到"串口没有 banner、App 也不运行"，优先重新烧录 Bootloader + Slot A。

8. 连接串口并进入 OTA 模式

8.1 接线

text 复制代码

STM32 PA9  / USART1_TX  ----> USB-TTL RX
STM32 PA10 / USART1_RX  <---- USB-TTL TX
STM32 GND                ----- USB-TTL GND

串口参数固定为：

text 复制代码

115200 baud, 8 data bits, no parity, 1 stop bit, no flow control

GUI 现在只显示 115200，因为 Bootloader 源码没有动态波特率协商。

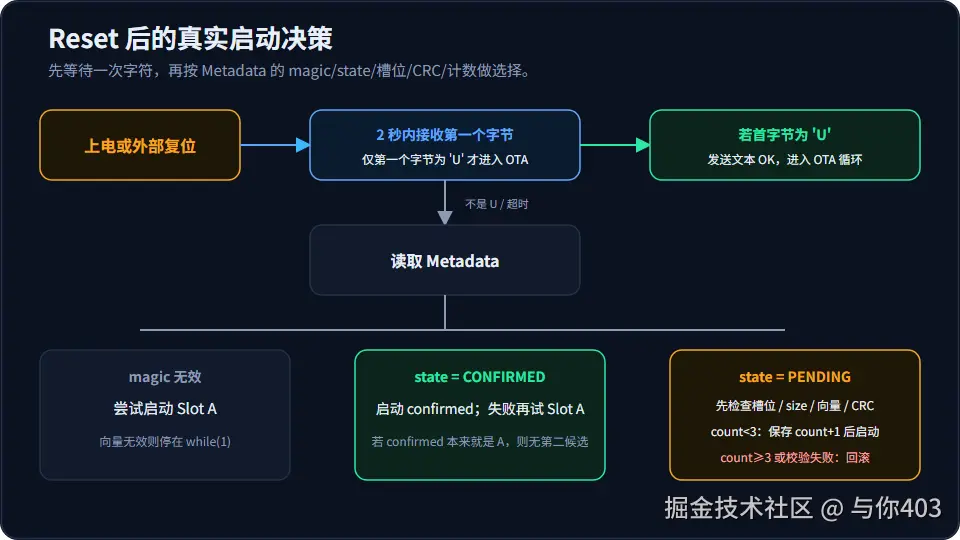

8.2 入口的关键细节

boot_wait_for_ota() 调用一次阻塞接收：

c 复制代码

HAL_UART_Receive(&huart1, &command, 1, 2000)

只有第一个收到的字节 恰好为 ASCII U 才进入 OTA。它不是在 2 秒数据流中不停搜索 U。若第一字节是噪声或串口工具留下的字符，后面的 U 不会补救这次启动。

Python 上位机每 50 ms 重复发送 U，持续最多 10 秒。正确操作：

先打开串口并启动"连接设备"；
看到"请复位"提示后立即按 RESET 或重新上电；
等待日志出现：

text 复制代码

OK: Enter OTA mode

进入 OTA 循环后没有空闲超时，不发送 BOOT/SWITCH 就不会自动回到 App。

图 6：TX/RX 交叉连接，GND 必须共地。

9. 使用 Qt 图形上位机完成 A→B

9.1 启动 GUI

powershell 复制代码

cd <仓库目录>\tools
py ota_gui.py

操作顺序：

点击"刷新"，选择 USB-TTL 对应 COM 口；
波特率保持 115200；
点击"打开串口"；
点击"连接设备"；
按提示复位 MCU；
进入 OTA 后点击"查询信息"。

期望 INFO 内容：

text 复制代码

Bootloader 版本: 0.1
Flash 总大小: 512 KB
Slot A: 0x08008000 (224 KB)
Slot B: 0x08040000 (224 KB)

GUI 每次真正开始升级时还会自动发送 INFO 并再次校验设备布局，所以即使没有预先手工点击"查询信息"，布局不一致也会在擦除前被拒绝。

9.2 选择正确镜像

当前从 Slot A 升级到 Slot B：

text 复制代码

固件：app_b.bin
目标槽位：Slot B (0x08040000)
回滚槽位：GUI 推导为 Slot A (0x08008000)

上位机无法从 INFO 知道 MCU 当前运行哪个槽位。确认对话框出现时，你必须保证 Slot A 确实是已经验证可用的旧固件。如果刚改变过默认槽或手工烧过 Flash，不要机械点击"是"。

GUI 会在写入前检查：

文件非空且至少 8 字节；
文件不超过 224 KiB；
长度为偶数；
初始 MSP 在 64 KiB SRAM 内且 8 字节对齐；
Reset_Handler Thumb 位有效；
Reset_Handler 位于所选目标镜像范围。

9.3 上位机实际发送什么

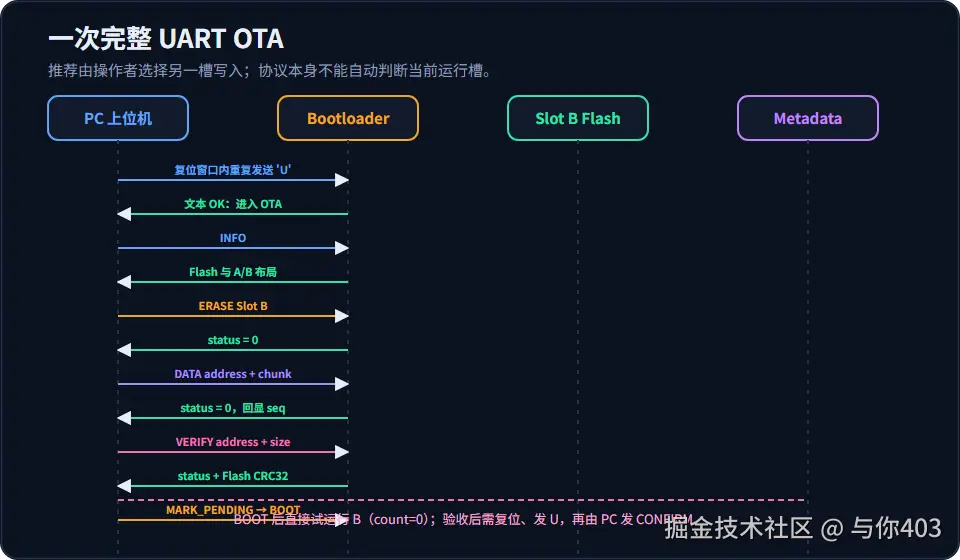

图 7：VERIFY 请求只发送 address + size，设备返回 Flash CRC32，PC 再与本地值比较。

GUI 执行：

text 复制代码

1. ERASE(target, 向上取整后的页长度)
2. DATA(target + offset, 最多 240 字节数据) × N
3. VERIFY(target, 固件实际长度)
4. 比较设备返回 CRC32 与 zlib.crc32(data)
5. MARK_PENDING(target, confirmed, crc32, size)，设备还会确认回滚槽含有基本可启动镜像
6. BOOT(target)

成功日志最后会提示 MCU 已离开 OTA 模式。此时 GUI 会把连接状态清除，这是正确行为：Bootloader 已经跳到新 App，不能直接继续发 CONFIRM。

10. 验证后确认新固件

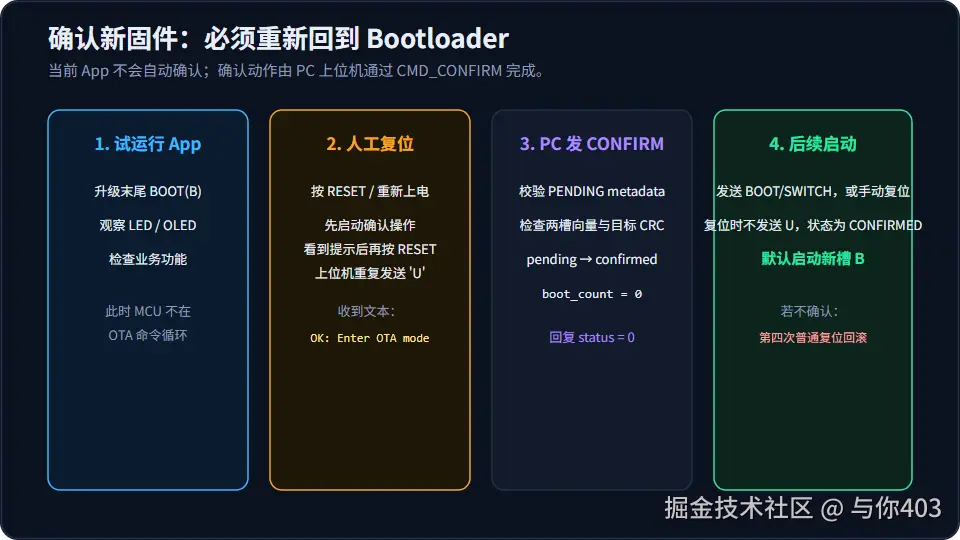

图 8：当前项目没有 app_confirm_boot()；确认命令来自 PC。

完整步骤：

BOOT 后观察 Slot B 版本的 LED、OLED 或业务功能；
如果功能正确，回到 GUI 点击"确认新固件"；
GUI 先弹出说明；点击"确定"后，它才开始重复发送 U；
看到日志中的"正在进入 OTA 模式"后立即按 RESET；
Bootloader 进入 OTA 后接收 CMD_CONFIRM；
它重新检查 PENDING 的两个槽位都可启动，并检查目标 size、向量表和 Flash CRC；

写入：

text 复制代码

confirmed_slot = pending_slot
pending_slot   = 0
state          = CONFIRMED
boot_count     = 0
crc/size       = 0

GUI 日志显示确认成功。

注意：CONFIRM 本身不跳转。确认后 MCU 仍停留在 OTA 命令循环。可再发送 BOOT，或手动复位后不要发送 U，让正常状态机启动新 confirmed 槽。

BOOT、MARK_PENDING、CONFIRM、SWITCH 的区别

操作	是否写 Metadata	是否立即跳转	复位后的默认行为
`BOOT(slot)`	否	是	仍按原 Metadata
`MARK_PENDING`	写 PENDING	否	尝试 pending 并计数
升级流程	MARK_PENDING 后 BOOT	是	未确认时继续试 pending/最终回滚
`CONFIRM`	PENDING→CONFIRMED	否	启动新 confirmed
`SWITCH(slot)`	直接写 CONFIRMED	是	默认启动指定槽

SWITCH 适合 A、B 都已知可用时人工选择默认槽；它没有完整固件 CRC 元数据，只做基本向量检查，因此不要把它当成安全升级确认流程。

11. 完成 B→A 反向升级

前提：Slot B 已通过上一节确认并能正常复位启动。

让 MCU 进入 Bootloader；
GUI 选择 app_a.bin；
目标槽位选 Slot A；
确认对话框中的回滚槽是 Slot B；
开始升级；
App A 运行后验收；
点击"确认新固件"，复位并重新进入 Bootloader；
确认成功后再复位验证。

不要把 app_b.bin 烧到 A，也不要把 app_a.bin 烧到 B。上位机会通过 Reset_Handler 地址拒绝这种错误。

12. 亲手验证四次复位回滚

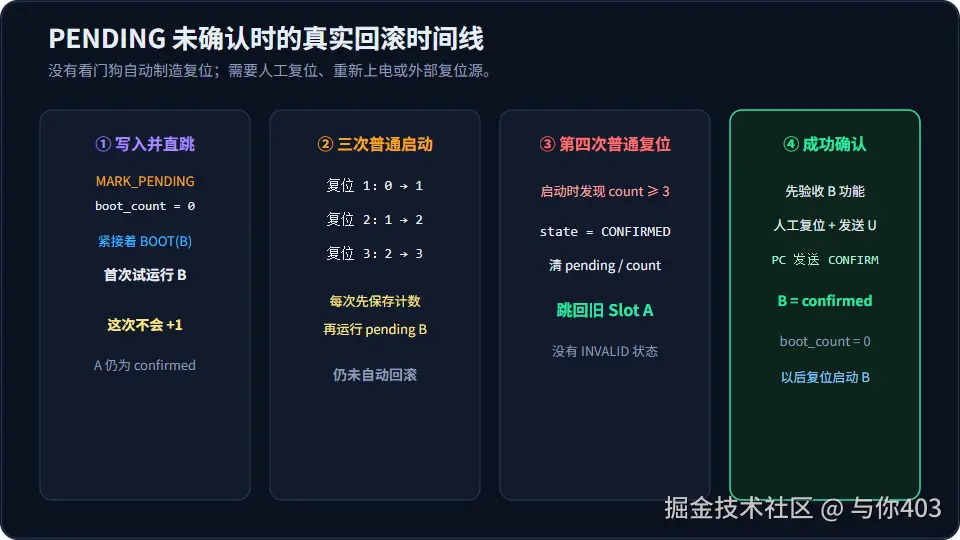

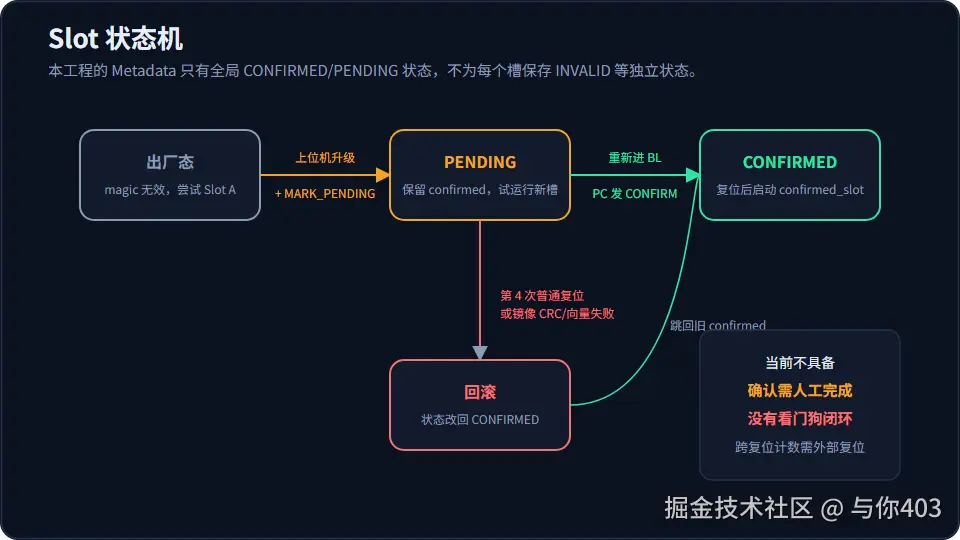

图 9：直接 BOOT 不增加计数，之后三次普通复位各加 1，第四次回滚。

12.1 实验准备

假设当前：

text 复制代码

Slot A = confirmed 且功能正常
准备把 app_b.bin 升级到 Slot B

12.2 实验步骤

正常完成 A→B 升级，直到 GUI 显示已 BOOT 到新固件；
不要点击确认新固件；
直接 BOOT 的首次试运行：boot_count 仍为 0；
第 1 次普通复位：不要发送 U，Bootloader 保存 0→1，运行 B；
第 2 次普通复位：保存 1→2，运行 B；
第 3 次普通复位：保存 2→3，仍运行 B；
第 4 次普通复位：一开始看到 count>=3，状态回到 CONFIRMED，并启动 A。

12.3 为什么 HardFault 不一定自动回滚

本项目没有启用 IWDG/WWDG，也没有在 HardFault 中自动复位。若 B 卡在死循环：

boot_count 不会在 App 中继续增加；
Bootloader 也不会自动重新运行；
必须人工按 RESET、重新上电，或由板外复位电路触发复位。

所以当前机制更准确地叫"跨复位的未确认回滚状态机"，不是完整的自动健康监测闭环。

13. 协议、CRC 和 Metadata 原理

13.1 自定义帧

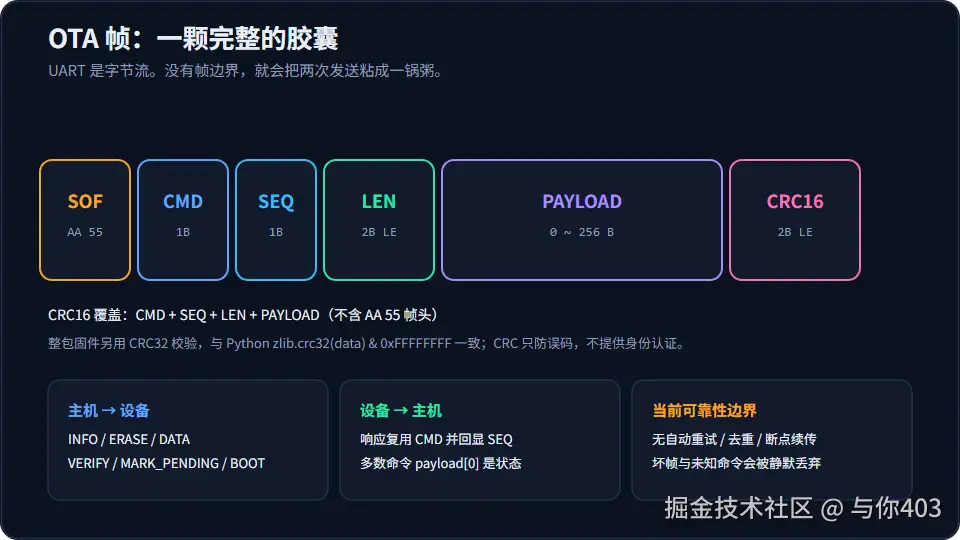

图 10：没有 EOF 字段；55 是两字节帧头的第二个字节。

text 复制代码

[AA][55][CMD][SEQ][LEN_LO][LEN_HI][PAYLOAD...][CRC_LO][CRC_HI]

LEN：payload 长度，u16 小端；
payload 最大 256 字节；
CRC16 覆盖 CMD + SEQ + LEN_LO + LEN_HI + PAYLOAD；
CRC16 本身按小端发送；
响应复用请求 CMD 并回显 SEQ。

CRC16 参数：

text 复制代码

CRC-16/CCITT-FALSE
poly   = 0x1021
init   = 0xFFFF
refin  = false
refout = false
xorout = 0
"123456789" -> 0x29B1

13.2 命令表

命令	值	请求 payload	成功响应 payload
INFO	`0x01`	空	22 字节版本/Flash/A/B 布局
ERASE	`0x02`	`address:u32 + size:u32`	`status:u8`
DATA	`0x03`	`address:u32 + data`	`status:u8`
VERIFY	`0x04`	`address:u32 + size:u32`	`status:u8 + crc32:u32`
BOOT	`0x05`	`slot:u32`	`status:u8`，随后跳转
CONFIRM	`0x06`	空	`status:u8`
MARK_PENDING	`0x07`	`target + confirmed + crc32 + size`	`status:u8`
SWITCH	`0x08`	`target:u32`	`status:u8`，随后跳转

所有 u32 都是小端。MARK_PENDING 的字段顺序不能交换。

13.3 为什么 DATA 每块 240 字节

text 复制代码

payload 上限 = 256
DATA 地址     = 4
可用数据上限 = 252

代码选 240 而不是 252：它是偶数，满足 STM32F1 半字写入，也给协议保持整齐余量：

text 复制代码

4 + 240 = 244 <= 256

最后一块也必须是偶数，所以主机对奇数长度 BIN 直接拒绝，而不是偷偷填充并改变 CRC/size 语义。

13.4 整包 CRC32

算法是反射 CRC32：

text 复制代码

poly = 0xEDB88320
init = 0xFFFFFFFF
xorout = 0xFFFFFFFF
"123456789" -> 0xCBF43926

等价 Python：

python 复制代码

zlib.crc32(data) & 0xFFFFFFFF

VERIFY 请求中没有"期望 CRC"字段。Bootloader 根据 address + size 计算后返回，主机负责比较。

13.5 Metadata 与启动状态机

c 复制代码

typedef struct {
    uint32_t magic;
    uint32_t state;
    uint32_t confirmed_slot;
    uint32_t pending_slot;
    uint32_t boot_count;
    uint32_t crc;
    uint32_t size;
} boot_metadata_t;

图 11：只有 magic/state/槽位/size/向量/CRC/计数检查；没有按键、RAM magic 或 Metadata CRC。

图 12：状态属于 Metadata 全局记录，不是每个槽各自维护 EMPTY/INVALID 枚举。

状态机摘要：

text 复制代码

magic 无效              -> 尝试 Slot A
state = CONFIRMED       -> 启动合法 confirmed_slot
未知 state              -> 不按 PENDING 解释，回退尝试 Slot A
state = PENDING:
  pending/confirmed 槽地址非法或相同
                          -> 不修改 Metadata，尝试 confirmed；仅当 confirmed 不是 A 时再尝试出厂 Slot A
  pending size/向量非法   -> 保存 CONFIRMED 并回滚
  Flash CRC 不匹配         -> 保存 CONFIRMED 并回滚
  count >= 3              -> 保存 CONFIRMED 并回滚
  否则                    -> 保存 count+1，再启动 pending

这里要区分两类校验范围：普通复位进入上述 PENDING 分支时，槽位关系合法后只对 pending 镜像 做 size、向量和 CRC 校验；MARK_PENDING 与 CONFIRM 命令则会额外检查 pending 与 confirmed 两个槽位的向量，确保试运行目标和回滚候选都具备基本可启动条件。

升级命令本身的 MARK_PENDING + BOOT 是直接跳转，不经过上述 count+1 路径。

13.6 Flash 边界保护

Bootloader 现在有两层边界：

协议层 ERASE 只允许从 A/B 槽首地址开始，DATA/VERIFY 的完整区间必须在单一槽中；
底层 Flash 接口只放行单一 Slot A、Slot B 或 Metadata 分区，禁止跨区、Bootloader 和 Flash 外地址。

这能阻止错误包直接擦写 Bootloader 或跨槽，但不能判断目标是不是"当前活动槽"。后者仍由操作者负责。

14. 命令行工具用法

查看帮助：

powershell 复制代码

cd tools
py ota.py --help

A→B：

powershell 复制代码

py ota.py ..\app\app\build\Debug\app_b.bin `
  --port COM5 `
  --target 0x08040000 `
  --confirmed 0x08008000

B→A：

powershell 复制代码

py ota.py ..\app\app\build\Debug\app_a.bin `
  --port COM5 `
  --target 0x08008000 `
  --confirmed 0x08040000

命令运行后，在 10 秒内复位 MCU。CLI 会：

强制当前实现的 115200；
验证两个槽地址不同；
验证 BIN 长度、MSP、Thumb 位和 Reset_Handler；
查询 INFO 并校验设备布局；
检查每个响应的 CMD 和 SEQ；
完成 PENDING + BOOT。

CLI 当前只负责升级，不单独提供 confirm 子命令。确认请使用 GUI，或根据协议自行发送 CMD_CONFIRM。

15. 常见故障排查

现象	最可能原因	排查/解决
没有 banner、LED 也不运行	Mass Erase 擦掉 Bootloader	用 ST-Link 重烧 `bootloader.hex` 和 `app_a.hex`
GUI 找不到 COM 口	驱动、线材或端口占用	设备管理器确认端口；关闭串口助手；点击刷新
无法进入 OTA	TX/RX 未交叉、未共地、波特率错误、复位时机不对	PA9→RX、PA10←TX、115200；先点连接再按 RESET
偶尔进不去	第一个接收字节是噪声/旧数据	关闭其他串口软件，清输入缓存，缩短接线，重新复位
ERASE 返回失败	地址不是槽首、长度为 0/越界	只选 GUI 的 A/B 槽；确认 INFO 布局一致
DATA 最后一包失败	BIN 长度是奇数	修正链接/objcopy 产物；主机现在会提前拒绝
"固件与槽位不匹配"	把 `app_a.bin` 选给 B，或反之	A 用 `app_a.bin`，B 用 `app_b.bin`
MSP 无效	镜像不是 Cortex-M App、芯片/链接脚本不对或文件损坏	检查 BIN 前 8 字节和链接 map
VERIFY CRC 不一致	传输/Flash 写入错误，或两端 CRC 范围不一致	CRC 范围必须是固件实际 `size`；重试并检查供电
升级后直接 CONFIRM 超时	MCU 已在 App，不在 Bootloader	先验收，再点击确认并按 RESET 重新进入 OTA
CONFIRM status=1	Metadata 不是 PENDING，或 Flash/向量/CRC 已变化	重新执行完整升级，不要在 PENDING 后手工改槽内容
新 App 运行后 `HAL_Delay` 卡死	App 未恢复全局中断	VTOR + DSB/ISB 后调用 `__enable_irq()`
三次复位后还在新固件	直接 BOOT 不计数，第三次只把计数变 3	第四次普通复位才回滚
App 卡死却不自动回滚	未启用 watchdog/自动复位	人工复位；量产版增加健康检查和 IWDG
OLED 无 ACK/花屏	SDA 推挽、无上拉或接线错误	SCL/SDA 开漏，确认模块/板上上拉及地址
ZET6 板引脚不对	教程按 RET6/LQFP64	在 CubeMX 按 ZET6/LQFP144 重新映射并核对原理图

16. 当前边界与量产化路线

16.1 当前已经做到

A/B 两个独立链接镜像；
自定义串口帧、CRC16、整包 CRC32；
单槽边界擦写保护；
PENDING、CONFIRMED 和跨复位尝试计数；
主机侧镜像向量检查；
人工重新进入 Bootloader 后确认；
不确认时第四次普通复位回滚。

16.2 当前没有做到

固件数字签名、认证、加密；
anti-rollback 版本策略；
数据包重试、窗口、去重、断点续传；
App 自确认 API；
IWDG/WWDG 健康闭环；
Metadata CRC、双副本、事务提交和掉电原子性；
自动识别当前活动槽；
完整 NVIC/控制寄存器清理与汇编尾跳；
网络下载、TLS、设备身份和密钥轮换。

16.3 推荐量产演进顺序

为 Metadata 增加双页副本、序列号、结构 CRC 和提交标志；
引入固件头：magic、硬件型号、版本、长度、hash、签名；
在 Bootloader 中做公钥签名验证和最低版本策略；
增加可重试、可去重、可续传协议；
用 IWDG + App 健康检查形成自动回滚闭环；
增加 App 请求重启进 Bootloader 的安全通道；
做断电注入、Flash 故障、模糊帧、重复包和边界测试。

可借鉴 MCUboot/wolfBoot 的设计思想，但不要在未移植代码时声称"项目已经使用 MCUboot/wolfBoot"。

17. 代码导览与参考资料

17.1 从哪几个函数开始读

主题	文件 / 函数
分区常量	`bootloader/Core/Inc/boot_config.h`
复位后的分流	`bootloader/Core/Src/main.c`：`main()`、`boot_run()`
`U` 入口	`bootloader/Core/Src/boot_uart.c`：`boot_wait_for_ota()`
帧收发	`bootloader/Core/Src/boot_protocol.c`：`boot_receive_frame()`、`boot_send_frame()`
命令语义	同文件 `handle_erase/data/verify/mark_pending/boot/confirm/switch`
Flash 驱动	`bootloader/Core/Src/boot_flash.c`
App 校验/跳转	`bootloader/Core/Src/boot_jump.c`
Metadata	`bootloader/Core/Src/boot_metadata.c`、`boot_metadata.h`
CRC	`bootloader/Core/Src/boot_crc.c`
双链接	`app/app/CMakeLists.txt` 与两份 linker script
Python 协议	`tools/ota.py`
Qt 工作流	`tools/ota_gui.py`

17.2 官方资料

STM32F103xC/D/E Datasheet：容量、引脚、电气参数；
RM0008：Flash、RCC、USART 等寄存器；
PM0056：STM32F10x Flash 擦写；
AN2557：ST 的 USART IAP 思路；
UM1850：STM32F1 HAL；
AN2606：ROM/System Memory Boot 模式；
AN3155：ST ROM Bootloader USART 协议；
Arm Cortex-M3 Devices Generic User Guide；
CMSIS Core documentation。

17.3 开源项目与工具

这些资料用于学习通用方法。它们的协议、镜像格式、安全模型和本仓库不同，不能直接混称。

实板验收记录模板

完成实验后建议保存：

text 复制代码

芯片丝印：
开发板/原理图版本：
Bootloader commit/日期：
COM 号：
ST-Link/CubeProgrammer 版本：
app_a.bin 大小与 CRC32：
app_b.bin 大小与 CRC32：
A→B 日志：
CONFIRM 日志：
B→A 日志：
未确认回滚四次复位现象：
LED/OLED 实际行为：
异常与处理：

本地静态检查和构建可以证明代码、地址与产物一致；真正的串口时序、供电稳定性和外设现象仍需要在你的实板上完成这一份记录。

STM32F103_AB_OTA_从零复现教程

STM32F103 A/B 双分区 OTA：从零复现到使用上位机

目录

1. 先把几个概念分清

1.1 三种"程序"

1.2 UART IAP 与联网 OTA

1.3 逻辑 A/B 不等于硬件 Dual-Bank

1.4 CRC 不是签名

2. 硬件、软件与芯片核验

2.1 推荐硬件清单

2.2 RET6 与目录中的 ZET6

2.3 Windows 软件

3. 读懂工程目录和 Flash 地图

3.1 Flash 分区

3.2 为什么每槽是 224 KiB

4. Cortex-M3 为什么能从 Bootloader 跳到 App

4.1 向量表前 8 字节

4.2 跳转步骤

5. 为什么同一 App 必须生成 app_a 和 app_b

5.1 app_b 不是 OLED

6. 构建 Bootloader 和两个 App

6.1 构建 Bootloader

6.2 构建 app_a 与 app_b

6.3 可选：构建 OLED Slot B 示例

6.4 检查 ELF / map / BIN

7. 第一次用 ST-Link 部署

7.1 连接 ST-Link

7.2 推荐用 HEX 首次烧录

7.3 用 BIN 时必须填写地址

8. 连接串口并进入 OTA 模式

8.1 接线

8.2 入口的关键细节

9. 使用 Qt 图形上位机完成 A→B

9.1 启动 GUI

9.2 选择正确镜像

9.3 上位机实际发送什么

10. 验证后确认新固件

BOOT、MARK_PENDING、CONFIRM、SWITCH 的区别

11. 完成 B→A 反向升级

12. 亲手验证四次复位回滚

12.1 实验准备

12.2 实验步骤

12.3 为什么 HardFault 不一定自动回滚

13. 协议、CRC 和 Metadata 原理

13.1 自定义帧

13.2 命令表

13.3 为什么 DATA 每块 240 字节

13.4 整包 CRC32

13.5 Metadata 与启动状态机

13.6 Flash 边界保护

14. 命令行工具用法

15. 常见故障排查

16. 当前边界与量产化路线

16.1 当前已经做到

16.2 当前没有做到

16.3 推荐量产演进顺序

17. 代码导览与参考资料

17.1 从哪几个函数开始读

17.2 官方资料

17.3 开源项目与工具

实板验收记录模板

5.1 `app_b` 不是 OLED
