PCB Editor软件差分对添加与设置笔记

在高速PCB设计中，差分信号的应用越来越广泛。USB、HDMI、PCIe、DDR等高速接口都需要使用差分对进行走线。因此，掌握差分对的添加与设置方法，是每一位PCB工程师的必备技能。

在之前的原理图部分，我们已经介绍了如何通过 OrCAD Capture 软件添加差分对。而在 PCB Editor 中同样可以添加差分对，两种工具均可供选择。一般而言，根据个人的设计习惯，如果设计工作主要集中在PCB方向，那么通常会在PCB中直接添加差分对。

本文将详细介绍PCB Editor中差分对的 三种添加方法：手动添加、模糊添加和规则管理器添加。

第一种方法是 手动添加，适用于差分对数量较少的情况。

手动添加的核心思路是：识别到一个差分对信号后，直接通过 Logic 菜单指定差分对。

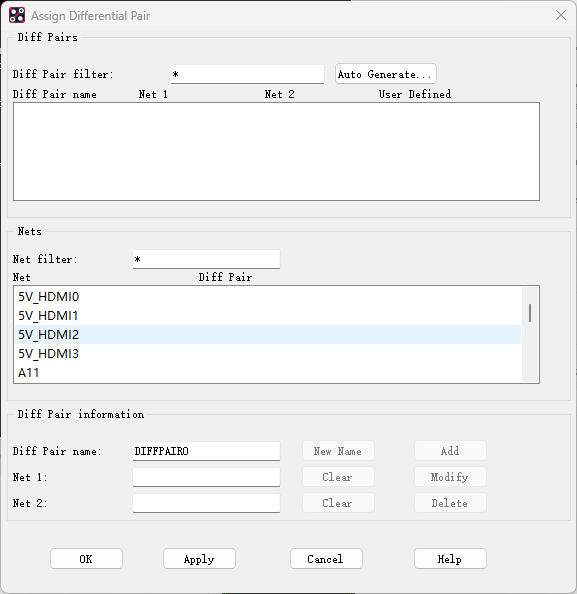

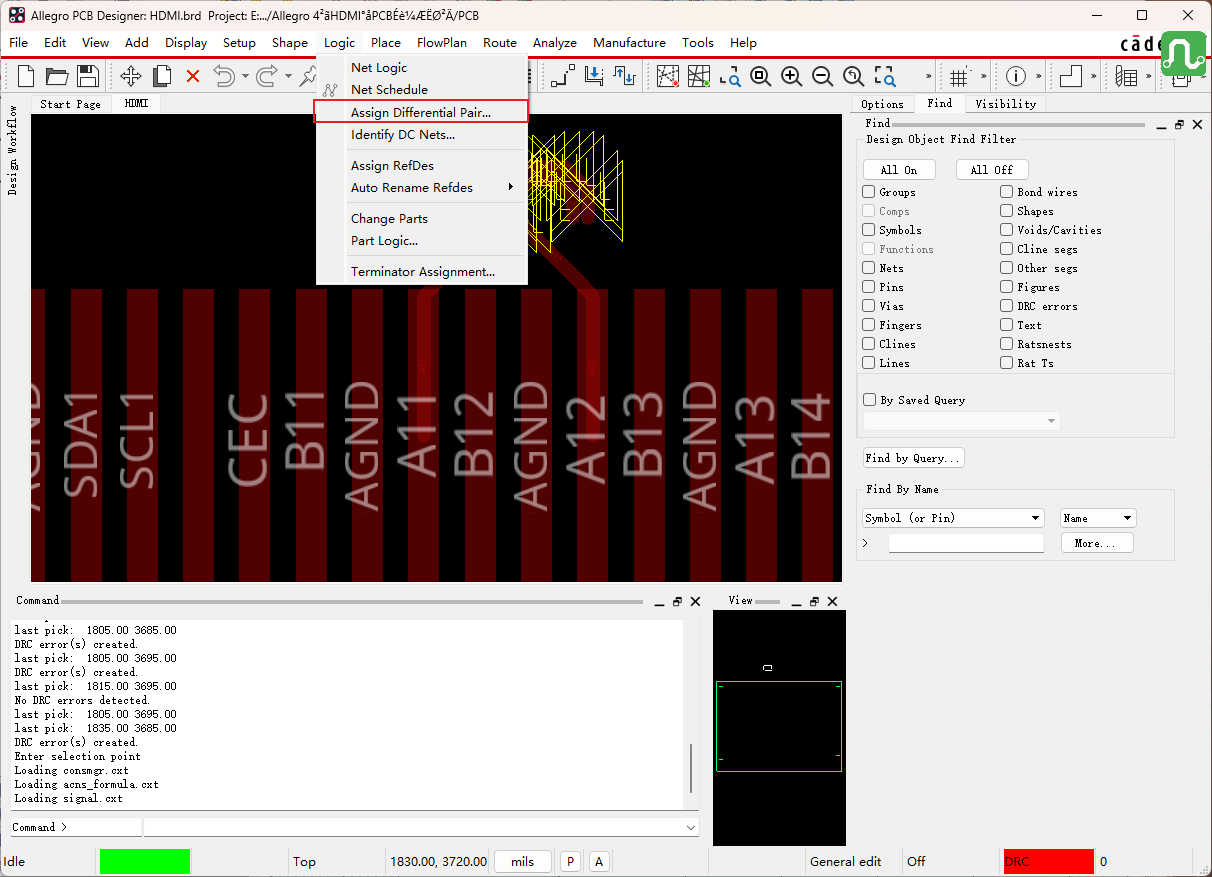

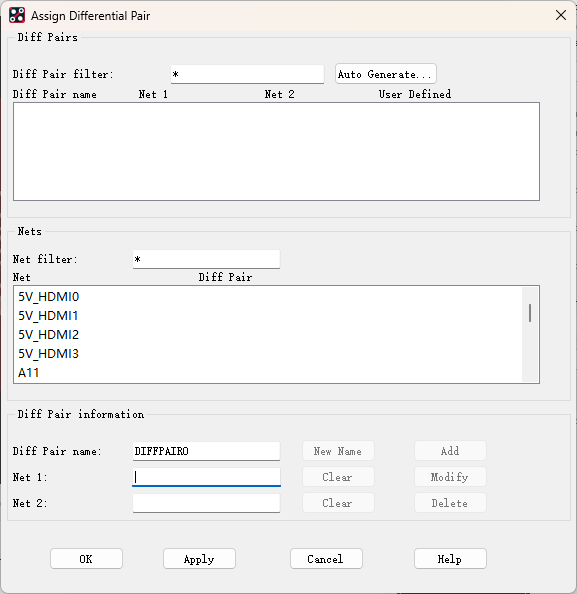

打开 Logic -> Assign Differential Pair，进入差分对指定对话框。

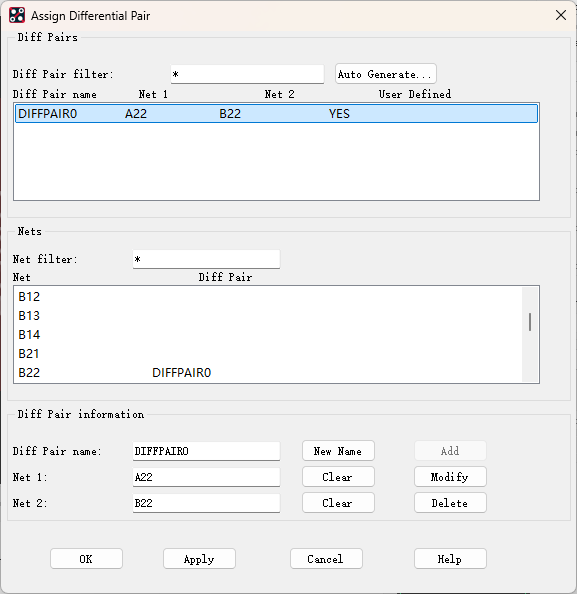

以将 A22 和 B22 这两个网络添加为差分对为例：

添加完成后，我们来验证一下差分对是否生效：

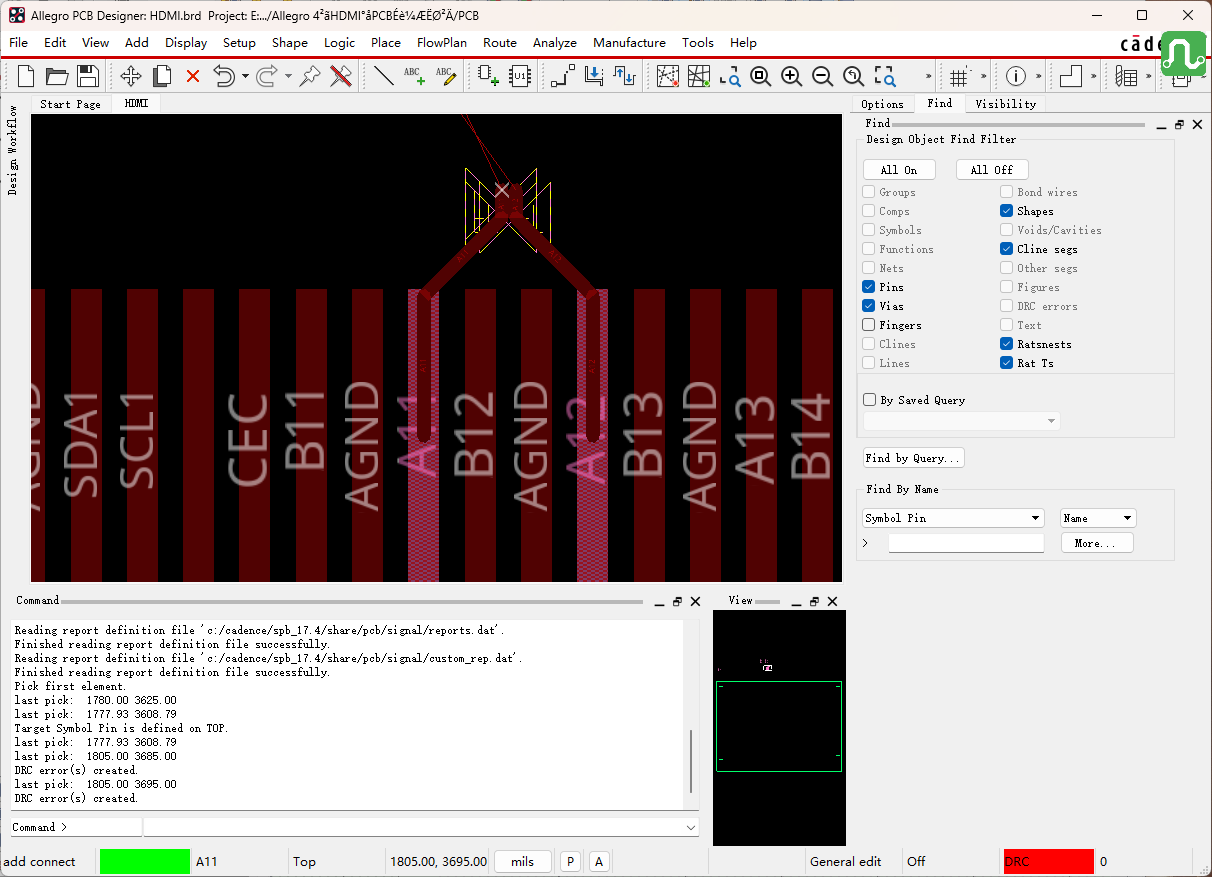

点击 "走线" 按钮后，可以看到两条线会 一起移动，说明差分对已经成功绑定。目前之所以出现这种情况，是因为还没有添加走线规则，后续需要配合规则管理器设置差分对的走线约束。

第二种方法是 模糊添加，主要针对数量较多的差分对。

某些板卡可能有 几百对差分信号，如果逐一手动添加，效率非常低。通过模糊添加可以大大简化操作。

前提条件 ：这种方法要求原理图中差分信号的网络名称 后缀结尾保持一致，以便于批量匹配。

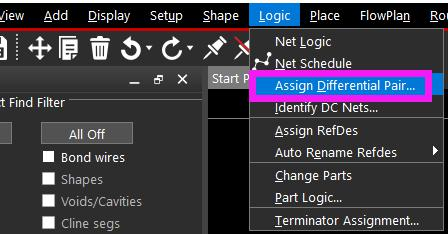

打开 Logic -> Assign Differential Pair，打开差分对分配对话框。

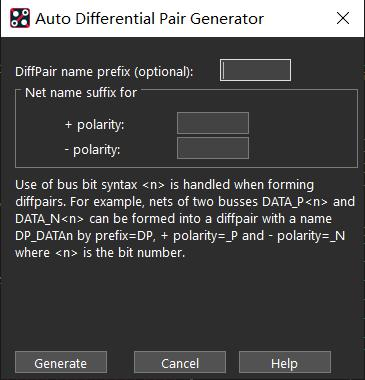

点击 Auto Generate 按钮，系统会自动进行模糊匹配。

模糊搜索的关键在于确保网络名称具有 相同的结尾后缀 。例如以 "PN" 结尾为例：

提示：在使用模糊添加前，务必在原理图设计阶段就统一好网络命名规范，确保差分信号的正负端以相同的后缀（如_P/_N、P/N等）结尾。

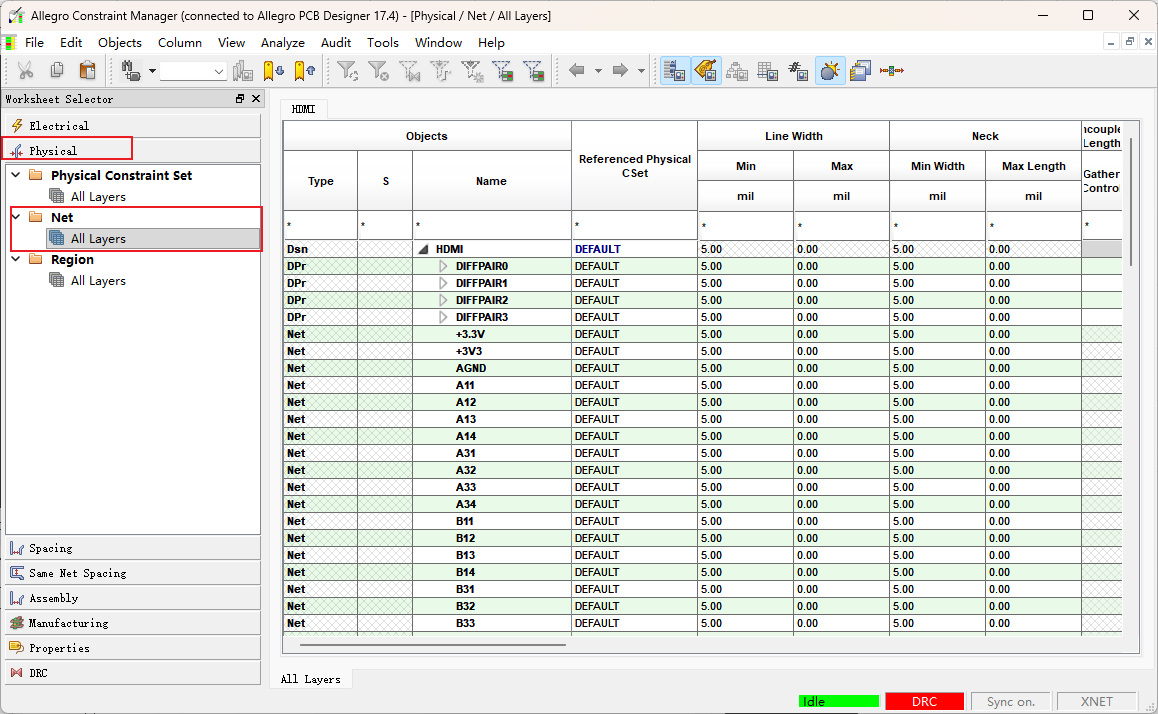

第三种方法是通过 规则管理器（Constraint Manager） 来添加差分对，这是最常用也是最灵活的方法。

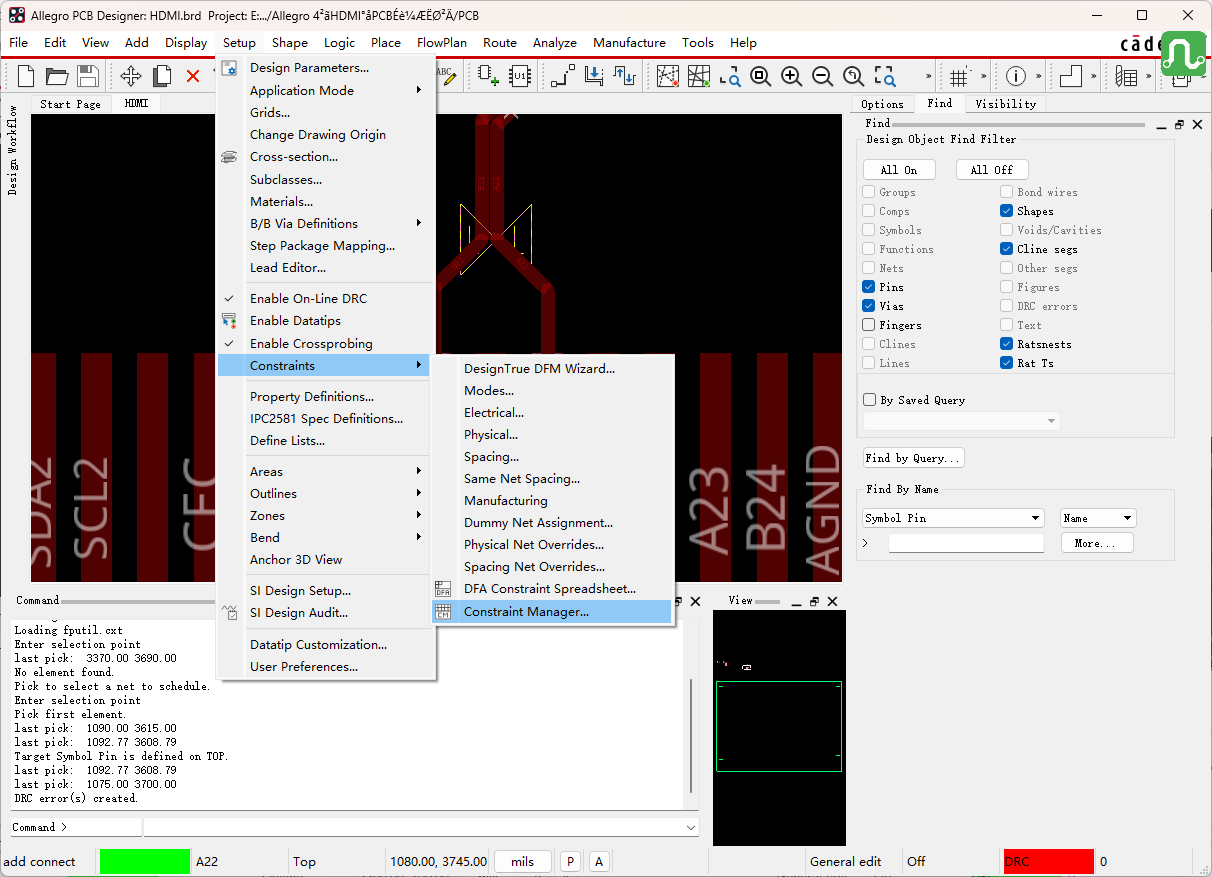

打开 Setup -> Constraint -> Constraint Manager，进入规则管理器。

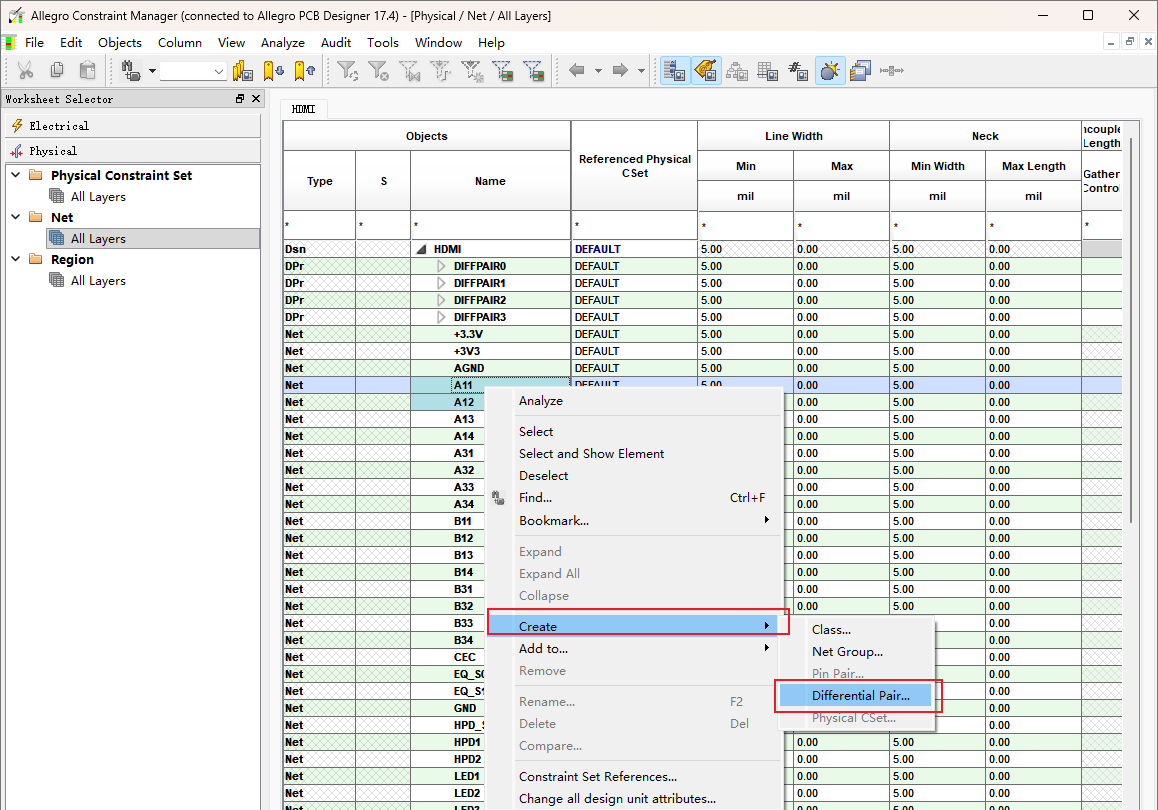

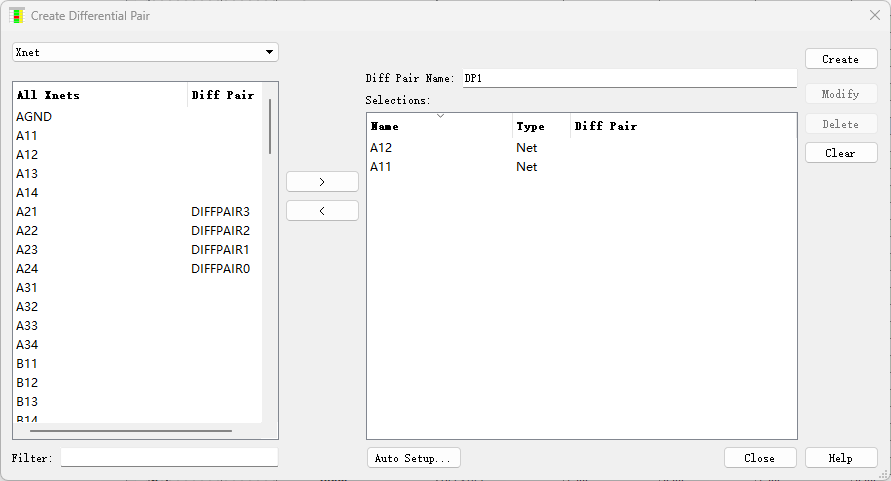

以 A11 和 A12 这两个差分信号为例：

系统会自动生成一个差分对名称，例如 DP1 。这个名字可以修改，也可以不改（一般情况下保持默认即可）。点击该差分对名称，然后点击 Create 完成创建。

添加完成后，我们来验证一下差分对是否生效：

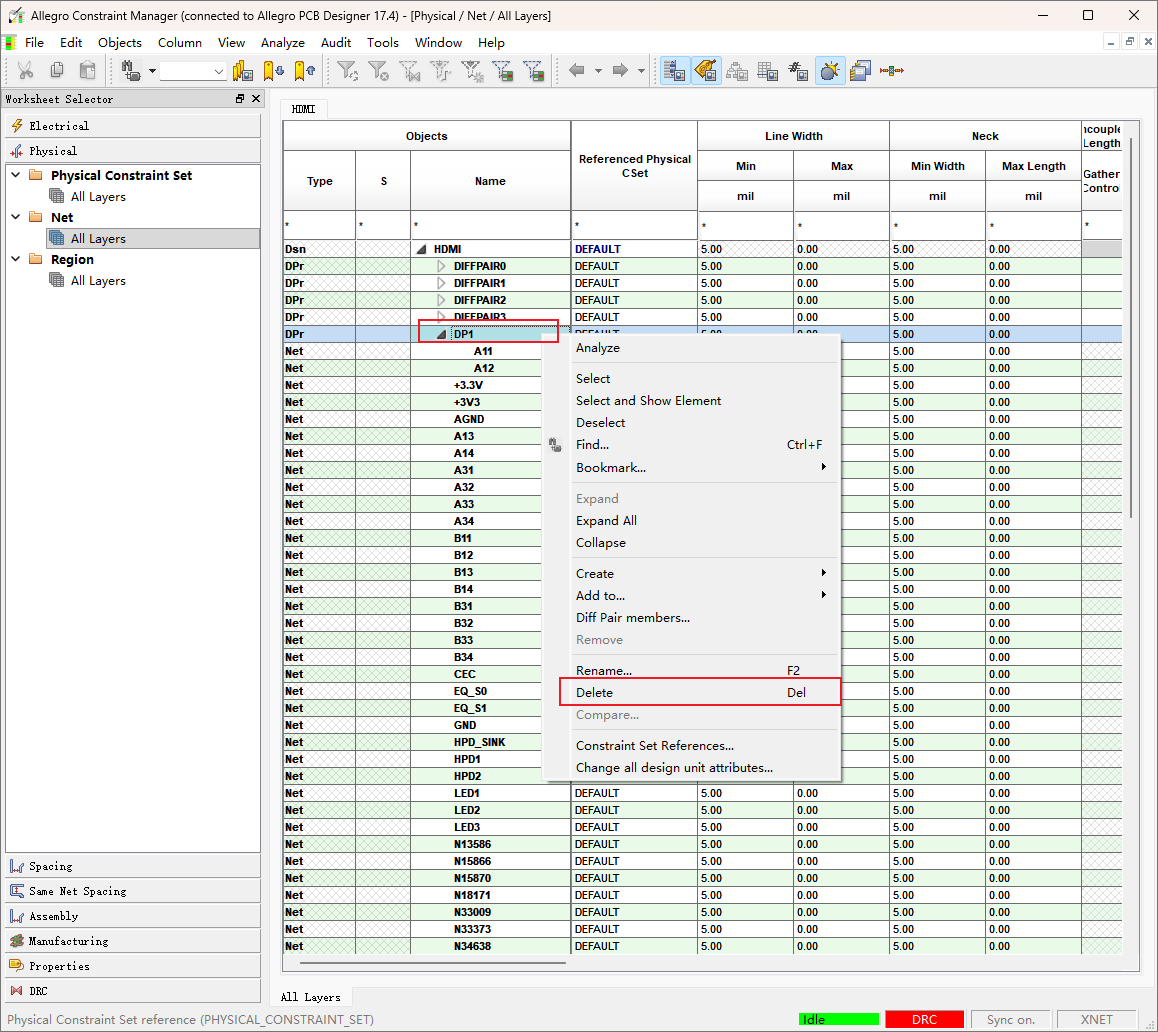

如果需要删除已创建的差分对：选中对应的差分对，点击右键，选择 Delete，即可删除该差分对绑定关系，此时这两个网络就不再是差分信号了。

方法	操作入口	适用场景	特点
手动添加	Logic -> Assign Differential Pair	差分对数量少（几对）	精确指定，操作简单直观
模糊添加	Logic -> Assign Differential Pair -> Auto Generate	差分对数量多（几十到几百对）	批量匹配，要求命名规范统一
规则管理器	Setup -> Constraint Manager	需要同时管理走线规则	灵活度高，可同步设置约束参数
