LingBot-Depth：把 RGB-D 相机的“缺测”变成可用的空间先验

0. 简介

关于UCloud(优刻得)旗下的compshare算力共享平台

UCloud(优刻得)是中国知名的中立云计算服务商，科创板上市，中国云计算第一股。

Compshare GPU算力平台隶属于UCloud，专注于提供高性价4090算力资源，配备独立IP，支持按时、按天、按月灵活计费，支持github、huggingface访问加速。

使用下方链接注册可获得20元算力金，免费体验10小时4090云算力

https://www.compshare.cn/?ytag=GPU_lovelyyoshino_Lcsdn_csdn_display

最近受到优刻得的使用邀请，正好解决了我在大模型和自动驾驶行业对GPU的使用需求。UCloud云计算旗下的Compshare的GPU算力云平台。他们提供高性价比的5090 GPU，按时收费每卡2.5元，并附带50G的免费磁盘空间。暂时已经满足我的使用需求了，同时支持访问加速，独立IP等功能，能够更快的完成项目搭建。

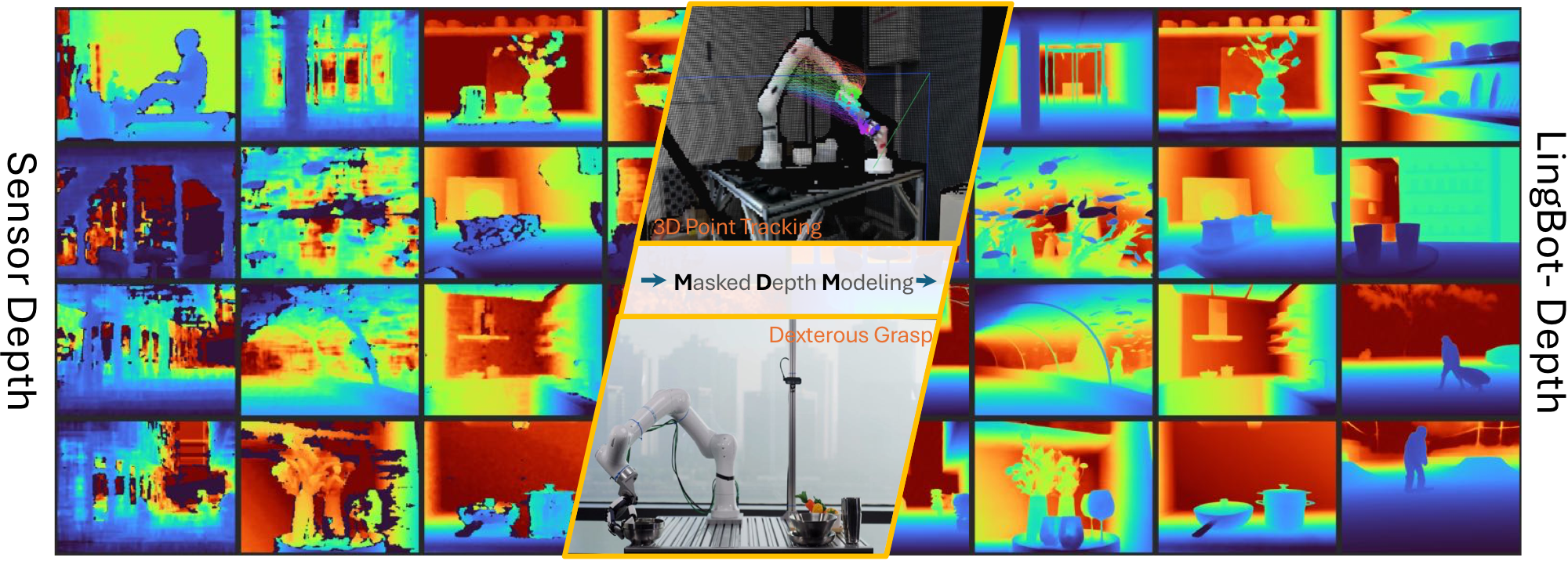

LingBot-Depth 面向机器人操作、三维重建和动态场景理解中的 RGB-D 深度补全任务，处理的是消费级深度相机在玻璃、反光、弱纹理和复杂光照下出现的大面积缺测与噪声。项目把完整 RGB 图像、残缺深度和相机内参送入带深度感知注意力的 ViT-L/14 编码器，再由 ConvStack 解码出度量深度和相机空间点云。技术报告给出的训练配置使用 128 张 GPU、全局 batch size 1024，当前部署实测在 RTX 4090 上完成 640×480 单帧推理，Web 快速档峰值显存约 2.35 GiB，说明 单卡服务与大规模训练 是两种完全不同的资源问题。

工程上真正难的地方不在于把模型文件下载下来，而在于把输入单位、内参坐标系、变长 RGB-D token、显存并发和浏览器输出格式接在一起。项目官方示例要求深度图按毫米读取后换算成米，内参还要按图像宽高归一化；如果遗漏任何一个步骤，画面可能仍然显示，但点云尺度会错误，或者在推理时触发 CPU 与 CUDA 张量混用。目前相关内容已经在官网中可以直接安装使用了LingBot-Depth自动生成项目中了。

1. 深度相机的失败

1.1 深度相机的失败不是随机噪声

RGB-D 相机的优势是同时提供像素对齐和度量尺度，但它的失败模式也很具体：透明表面没有稳定纹理，镜面会把匹配线索反射到别处，弱纹理平面缺少可区分的局部特征，遮挡区域则根本没有有效回波。传统流程往往把这些像素标为无效并交给后处理，结果是下游定位、抓取和跟踪都失去同一套几何坐标。LingBot-Depth 的出发点是把缺测区域当成传感器暴露出来的几何歧义，把 RGB 视作完整条件，把剩余有效深度视作稀疏锚点。

1.2 它位于哪条路线的交叉点

现有路线可以分成三类：多视图几何强调相机运动和跨帧约束，单目深度估计强调视觉语义但通常缺少绝对尺度，主动深度传感器拥有实时度量信息却会在材料和成像条件上失效。LingBot-Depth 没有把三类路线简单拼在一起，而是用自然缺测训练一个 RGB-D 表征，再让同一套编码器同时服务深度补全、单目先验、视频深度、三维跟踪和灵巧抓取。这里要厘清的是，它首先是一个 RGB-D 深度细化模型，能否用于其他任务取决于下游系统如何消费它的 latent representation。

2. 整体框架：RGB 条件与有效深度共同编码

2.1 输入输出接口与 token 数量

模型输入包括 RGB 图像 I \mathbf{I} I、原始深度 D \mathbf{D} D 和可选相机内参 K \mathbf{K} K。RGB 在代码中转成 [B, 3, H, W] 的 [0,1] 浮点张量，深度转成 [B, H, W] 的米制浮点张量，内参则把 f x , c x f_x,c_x fx,cx 除以宽度、把 f y , c y f_y,c_y fy,cy 除以高度。输入经过 patch size 为 14 的两路 embedding 后，RGB token 和 depth token 在二维网格上对齐；输出字典包含细化深度、有效区域 mask，以及在给定内参时生成的 [B, H, W, 3] 相机空间点云。

N patch = H enc W enc 14 2 , N rgbd = N patch + N visible-depth + 1 N_{\text{patch}}=\frac{H_{\text{enc}}W_{\text{enc}}}{14^2},\qquad N_{\text{rgbd}}=N_{\text{patch}}+N_{\text{visible-depth}}+1 Npatch=142HencWenc,Nrgbd=Npatch+Nvisible-depth+1

其中 H enc H_{\text{enc}} Henc 和 W enc W_{\text{enc}} Wenc 是编码器内部按 num_tokens 调整后的尺寸， N visible-depth N_{\text{visible-depth}} Nvisible-depth 是没有被深度 mask 掉的深度 token 数，最后的 1 1 1 对应全局 [cls] token。这个公式解释了为什么 Web 端不能盲目按原始 4K 分辨率跑满：高分辨率会增加预处理和输出成本，真正进入 Transformer 的 token 数还受 resolution_level 控制，但有效深度比例会影响变长序列和显存峰值。

2.2 编码器、解码器与点云输出

编码器是 24 层 ViT-Large/14，RGB token 保持完整，深度 token 按 patch 内有效像素统计进行筛选。进入解码器前，latent depth token 被舍弃，只保留带有全局 [cls] 信息的上下文特征；ConvStack 解码器 逐级上采样并注入 UV 坐标，最后输出深度回归和有效区域。若调用者提供归一化内参，模型再把深度反投影为相机坐标系点云。这里的关键是，深度补全和点云导出共享同一张预测深度图，Web 端只需要把尺度和内参处理正确，就不必重复实现一套几何后处理。

难点提示：变长 token 像一间只保留有用座位的教室，RGB 区域全部入场，缺测深度的空座位先移除。这样既节省注意力计算，又让每个样本保留不同数量的有效深度证据，难点是后续注意力实现必须支持这种不规则批次。

3. 第一条核心机制：自然缺测就是训练信号

3.1 从随机遮挡转向传感器语义

普通 MAE 常用随机遮挡构造预训练任务，遮挡位置与真实传感器失败原因没有直接关系。LingBot-Depth 则先观察深度图中每个 patch 的有效像素比例和有效像素数量：完全缺测的 patch 必须 mask，部分缺测的 patch 以较高概率 mask，如果仍未达到目标比例，再从完全有效的 patch 中随机补齐。技术报告给出的深度 mask 比例大致在 60% 到 90% 之间，训练目标是让模型利用未被遮挡的 RGB 和少量深度锚点恢复完整度量结构。

3.2 mask_utils.py 中的实际实现

下面的代码来自 mdm/model/dinov2_rgbd/models/mask_utils.py。它没有把深度图先压成一个全局缺测率，而是把深度 reshape 成 patch，再按 patch 统计有效比例和有效数量，最终为 batch 中每个样本返回一组可见 token。这个实现直接对应论文中的自然 mask 设计，也是 Web 输入必须保留零值缺测语义的原因。

# mdm/model/dinov2_rgbd/models/mask_utils.py
depth_reshaped = depth_values.view(B, 1, H_patch, patch_h, W_patch, patch_w)
depth_reshaped = depth_reshaped.permute(
    0, 2, 4, 1, 3, 5
).reshape(B, N, -1)

valid_depth = (
    (depth_reshaped >= min_depth)
    & (depth_reshaped <= max_depth)
)
valid_depth_ratio = valid_depth.float().mean(dim=-1)
valid_depth_num = valid_depth.float().sum(dim=-1)

if threshold_ratio is not None:
    invalid_mask |= valid_depth_ratio < threshold_ratio
if threshold_num is not None:
    invalid_mask |= valid_depth_num < threshold_num

这段代码做的不是普通的图像裁剪，而是在 token 化之前建立"这个 patch 是否有足够几何证据"的判定。换句话说，自然 mask 本身携带了传感器和材质信息，模型在训练时面对的困难与真实部署场景相似。工程上要避免把缺测像素改成随机非零值，也不要把无效值误当成毫米单位下的近距离，否则 mask 判定会被污染，模型会学到错误的深度先验，进而影响 Web 端的有效区域统计与点云质量。

直觉理解：这像驾校练习在湿滑路面上刹车，随机抽掉一块路面并不能模拟真实风险；传感器自然产生的空洞才是"哪种路况最容易失控"的提示。模型被迫看完整 RGB，再结合周围少量深度线索完成补全。

4. 第二条核心机制：分离 embedding 与跨模态注意力

4.1 RGB 和 depth 为什么要分两路

RGB 与深度共享空间位置，却不共享统计分布。RGB 是三通道外观信号，深度是单通道、带单位且存在大量零值的几何信号，如果把它们直接沿通道拼接，第一层卷积或 patch embedding 就要同时承担模态区分、尺度归一化和缺测处理。项目采用 分离 patch embedding，并加入共享空间位置编码和模态编码，让同一位置的 RGB token 与 depth token 既能对齐，又不会在表示层面混成同一种数据。

4.2 vision_transformer.py 如何拼接可见 token

下面的代码来自 mdm/model/dinov2_rgbd/models/vision_transformer.py。它先为 RGB 和 depth 分别生成 patch token，再把模态身份加到位置编码上，随后只对 depth token 做 mask，最后把 [cls]、完整 RGB token 和可见 depth token 拼成一个样本序列。这里的 BlockDiagonalMask 由变长序列路径使用，正是前面 Web 端不能强行切换到原生 SDPA 的兼容边界。

# mdm/model/dinov2_rgbd/models/vision_transformer.py
x_img = self.patch_embed(x_img)
x_depth = self.depth_patch_embed(x_depth)

img_pose_enc = 1 + self.interpolate_pos_encoding_without_cls(
    x_img, h_img, w_img, self.pos_embed[:, 1:]
).repeat(B, 1, 1)
depth_pose_enc = 2 + self.interpolate_pos_encoding_without_cls(
    x_depth, h_depth, w_depth, self.pos_embed[:, 1:]
).repeat(B, 1, 1)

x_img = x_img + img_pose_enc
x_depth = x_depth + depth_pose_enc
x_depth_masked, depth_mask_info = depth_masking(
    x_depth, depth_patch_num_h, depth_patch_num_w,
    depth_values=x_depth_raw,
    depth_mask_threshold_num=[1] * B,
    valid_depth_range=(-9.5, 200.0),
)

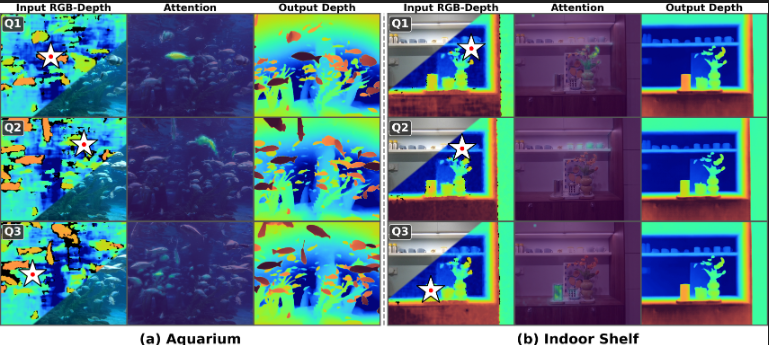

这段实现的关键不在于"把两种 token 放到一个列表里"，而在于给同一空间位置的两种模态不同的身份标记。数字 1 和 2 是简单但明确的 modality embedding，之后的 self-attention 才能学习"这个深度查询应该去哪里找 RGB 证据"。服务器端不需要修改模型源码，只要按官方输入格式提供 RGB、原始深度和内参即可保留这一机制。

工程价值：这像把地图上的道路和海拔分别用两种图层标记，而不是把所有颜色压进一张图片。查询某个深度 patch 时，模型知道哪些 token 是视觉线索、哪些 token 是几何线索，跨模态匹配才有稳定的语义边界。

5. ConvStack：让 token 重新长成稠密几何

5.1 [cls] 全局上下文与 UV 位置

ViT 的输出天然是序列，深度预测却需要每个像素都有数值。LingBot-Depth 的做法是把最终层上下文 token 恢复成二维特征图，再把 [cls] token broadcast 到每个空间位置，交给共享 neck 和多级解码头。解码器每一级通过残差卷积和上采样扩大空间分辨率，同时拼接归一化视平面 UV，使不同宽高比的输入仍然保留稳定的视野布局。核心问题在于，稠密深度边界既需要全局场景判断，也需要局部卷积的空间连续性，单一的浅层线性头很难同时满足两者。

5.2 modules_decoder.py 中的层级复用

下面的代码来自 mdm/model/modules_decoder.py。ConvStack.forward() 对多个尺度重复使用输入 block、残差 block 和 resampler，并把每一级输出交给 task-specific head。这样做的好处是 encoder 负责高层上下文，decoder 负责空间恢复，各输出头可以共享中间几何特征，避免把 ViT 的全部 token 直接展开到原始分辨率，也让深度边界和局部空间连续性更容易在较低成本下恢复。

# mdm/model/modules_decoder.py
def forward(self, in_features: List[torch.Tensor]):
    out_features = []
    for i in range(len(self.res_blocks)):
        feature = self.input_blocks[i](in_features[i])
        if i == 0:
            x = feature
        elif feature is not None:
            x = x + feature
        x = self.res_blocks[i](x)
        out_features.append(self.output_blocks[i](x))
        if i < len(self.res_blocks) - 1:
            x = self.resamplers[i](x)
    return out_features

这段代码看起来短，但它定义了部署时的一个重要取舍：高质量档位主要增加 encoder token 计算，输出分辨率仍然要回到用户输入尺寸；如果用户上传 4K 图像，Web 端就会承担更大的图像编码、点云导出和浏览器传输成本。当前服务增加了最长边上限，默认 1280 像素，并在缩放 RGB 和 depth 的同时同步缩放内参，确保输出几何尺度不因前处理而漂移，避免页面交互和显存峰值同时失控。

6. 推理路径：从官方示例到单卡 Web 服务

6.1 v2.py 的 infer() 过程

下面的代码来自 mdm/model/v2.py 的 infer()。模型会根据 resolution_level 在 1200 到 3600 的 token 范围内选择内部规模，使用 BF16 autocast 完成 forward，随后把深度和 mask 转成 FP32，再按内参生成点云并执行有效区域过滤。这里的 apply_mask=True 会把无效区域写成 inf，这能让点云导出时直接过滤，但可视化函数必须先检查有限值，不能直接对全图做最小值和最大值统计。

# mdm/model/v2.py
if num_tokens is None:
    min_tokens, max_tokens = self.num_tokens_range
    num_tokens = int(
        min_tokens
        + (resolution_level / 9) * (max_tokens - min_tokens)
    )

with torch.autocast(
    device_type=self.device.type,
    dtype=torch.bfloat16,
    enabled=use_fp16 and self.dtype != torch.bfloat16,
):
    output = self.forward(
        image, num_tokens=num_tokens, depth=depth_in, **kwargs
    )

depth_reg, mask = (output.get(k, None) for k in ["depth_reg", "mask"])
depth_reg, mask = map(
    lambda x: x.float() if isinstance(x, torch.Tensor) else x,
    [depth_reg, mask],
)

实测中，官方示例第一次加载模型约 57.38 秒，随后 640×480 单帧推理约 0.411 秒；Web API 的快速档因为包含上传封装、伪彩生成和 PLY/GLB 写盘，端到端约 0.628 秒，峰值显存约 2.35 GiB。这个差值说明 模型本体延迟 并不是完整用户体验，部署评估还要把文件处理、点云采样和浏览器传输一起纳入。

6.2 example.py 的输入准备

下面的片段来自 example.py，它展示了项目规定的深度单位和内参归一化方式。Web 端实现沿用了同一语义，并额外支持 .npy 深度；默认 depth_scale=1000.0 适合以毫米存储的 16 位 PNG，如果设备导出的单位本来就是米，则应把缩放系数改成 1.0，这项设置必须和相机 SDK 的实际输出单位保持一致。

# example.py
depth_np = load_depth_map(str(depth_path))
depth_tensor = torch.tensor(
    depth_np, dtype=torch.float32, device=device
)

h, w = image_np.shape[:2]
intrinsics = load_intrinsics(str(intrinsics_path), w, h)
intrinsics_tensor = torch.tensor(
    intrinsics, dtype=torch.float32, device=device
).unsqueeze(0)

output = model.infer(
    image_tensor,
    depth_in=depth_tensor,
    apply_mask=not args.no_mask,
    intrinsics=intrinsics_tensor,
)

这里要厘清的是，内参不是一个只用于绘图的附加字段，它参与 depth_to_pointcloud() 的反投影。如果 RGB、depth 和内参文件尺寸不一致，Web 服务会用最近邻对齐 depth，并按 RGB 当前尺寸重新归一化内参；这种降级适合调试，不适合生产采集，生产流程最好从相机 SDK 直接保证三者像素对齐。

7. 训练目标与资源边界

7.1 深度重建的监督目标

训练时，模型从残缺 RGB-D 输入中预测完整深度，技术报告说明深度图使用有效 ground truth 像素上的 L1 损失。它没有要求输入深度和监督深度在所有像素都有效，因为传感器缺测恰好是训练信号的一部分；只在有效 ground truth 上计算损失，可以避免把未知区域的任意填充值当成错误答案。

$$

\mathcal{L}_{\text{depth}}

\frac{1}{\sum_{p}\mathbf{1}D\^{\\ast}*{p}\\ \\text{valid}}
\sum* {p}

\mathbf{1}D\^{\\ast}*{p}\\ \\text{valid}
\left|D* {p}-D^{\ast}_{p}\right|

$$

其中 D p D_p Dp 是模型在像素 p p p 上的深度预测， D p ∗ D^{\ast}_p Dp∗ 是重建目标，指示函数只保留有效 ground truth 像素。这个损失形式把重点放在绝对度量误差上，和单目深度常见的尺度不变目标不同，因此输出可以被相机内参直接反投影到米制相机空间，并能继续交给跟踪或抓取模块使用。

7.2 论文训练配置不能照搬到单卡

技术报告给出的预训练规模是 24 层 ViT-Large、128 张 GPU、全局 batch size 1024、每卡 batch size 8、250,000 iterations、BF16，完整训练约 7.5 天。当前服务器只有一张 RTX 4090，适合模型推理、下游小规模实验和 Web 服务，不适合复现从零预训练。若要做微调，建议先冻结 encoder、缩小输入 token 或使用梯度累积，并把数据放到额外数据盘，避免 3M RGB-D 数据与系统环境竞争 79GB 根盘。

GPU-hours train ≈ 128 × 24 × 7.5 = 23040 GPU-hours \text{GPU-hours}_{\text{train}} \approx 128\times 24\times 7.5 =23040\ \text{GPU-hours} GPU-hourstrain≈128×24×7.5=23040 GPU-hours

这个粗略换算只表达论文训练配置的量级，其中 24 是每天小时数，7.5 是报告中的训练天数，未把验证、失败重跑和数据准备计入。它不能直接推出单卡需要 23040 小时，因为硬件、通信、吞吐和 batch 形态都会变化，但足以说明"部署一个 checkpoint"和"重新训练一个 ViT-L"是两个预算级别。

难点提示：训练资源像修建一条高速公路，128 张 GPU 是施工队；推理像开一辆已经造好的车，单张 4090 就能上路。把施工队规模套到线上推理，或者把线上显存余量误当成训练余量，都会得到完全错误的预算。

8. 数据与下游应用

8.1 3M RGB-D 数据为什么重要

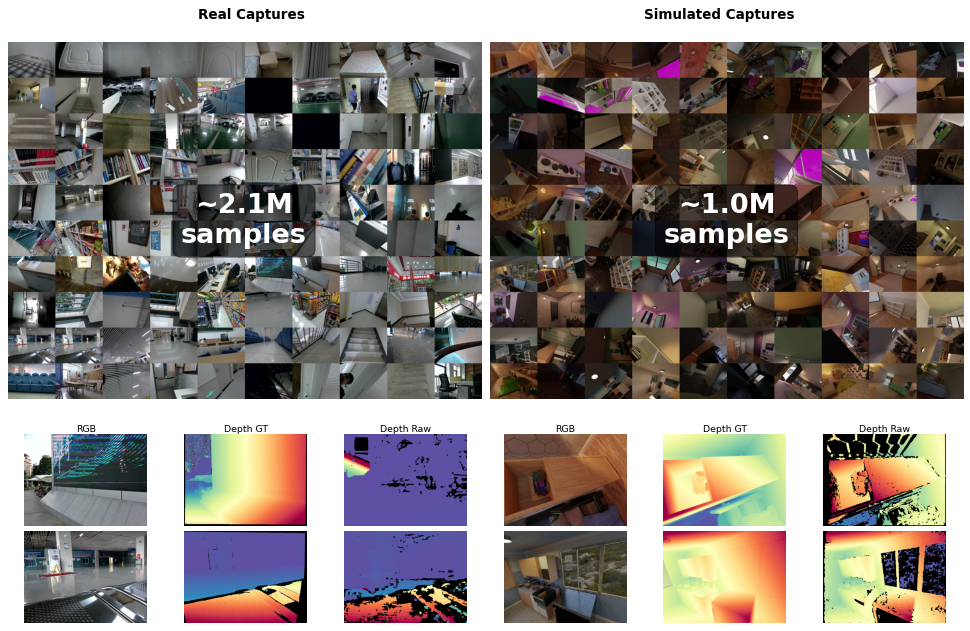

项目 README 列出的公开数据包括约 140 万条 RobbyReal、580,960 条 RobbyVla、999,264 条 RobbySim 和 38,976 条 RobbySimVal，合计 3,019,200 条 RGB-D 样本；技术报告进一步说明预训练还混合了公开 RGB-D 数据，总训练样本规模约 10M。这里的关键是，模型需要真实传感器自然产生的缺测分布，纯净渲染深度只能提供几何监督，不能完整覆盖反光、透明和弱纹理带来的失败模式。

8.2 从深度细化到跟踪和抓取

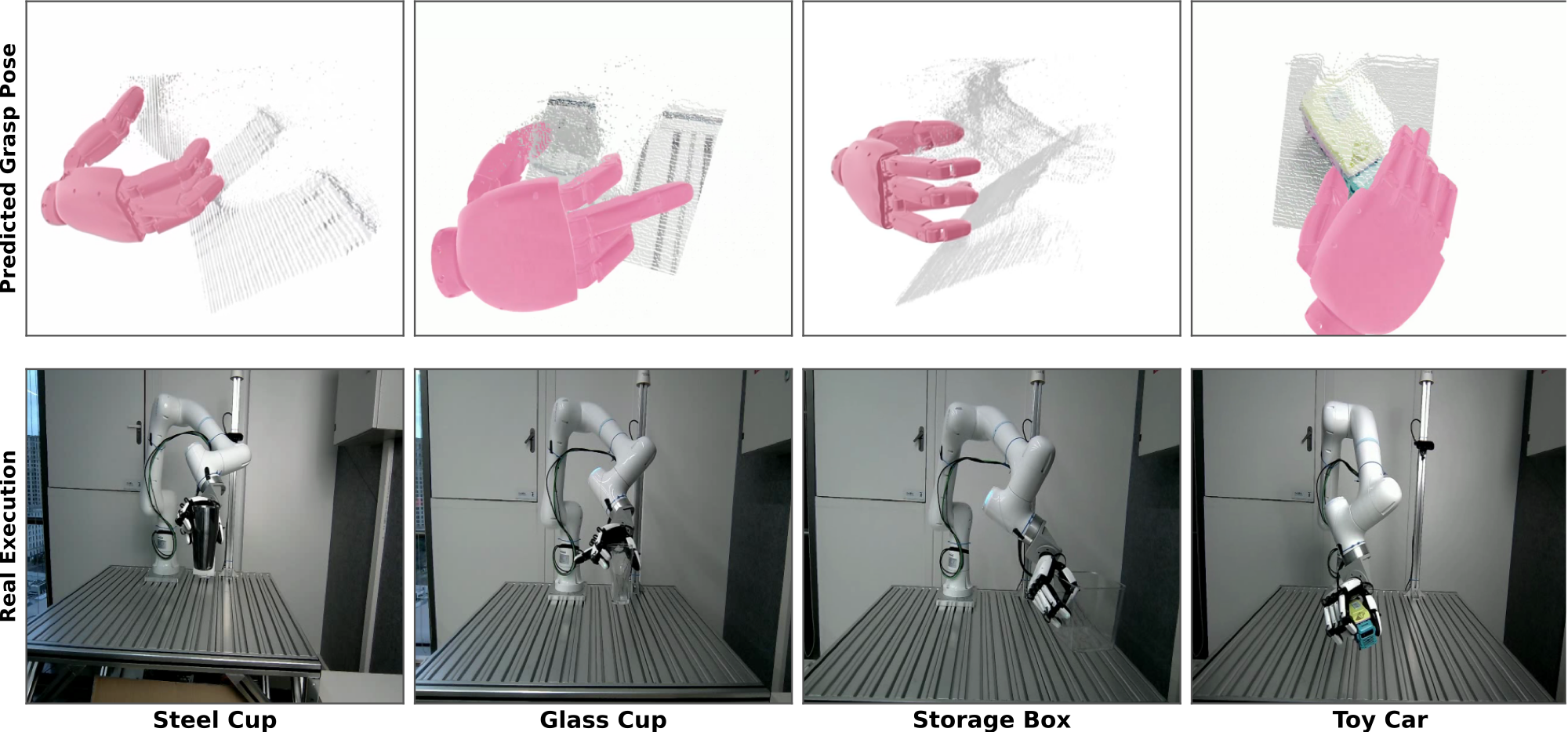

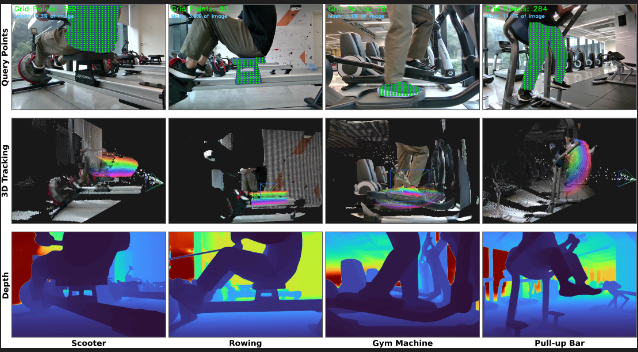

技术报告展示了视频深度补全、在线三维点跟踪和灵巧抓取三个方向。视频实验使用 640×480、30 FPS 的采集序列，模型按帧处理但表现出较稳定的空间结构；跟踪系统把细化深度交给 SpatialTrackerV2，抓取策略则消费点云和几何 latent。换句话说，LingBot-Depth 的下游价值不只在于把黑洞填成连续图案，而在于让机器人后面的位姿估计、运动理解和接触规划拿到更可靠的度量坐标。

9. 服务器安装与 Web 使用

9.1 Conda 环境与依赖安装

本次部署没有改动已有 py312 环境，而是创建了独立的 lingbot-depth 环境。服务器使用 Python 3.10.21、PyTorch 2.6.0+cu124、TorchVision 0.21.0、xFormers 0.0.29.post2 和 Gradio 6.26.0；由于无桌面镜像缺少 libGL.so.1，OpenCV 使用 opencv-python-headless。下面的命令表达完整安装路径，若后续换机器，优先确认 NVIDIA 驱动能够支持 CUDA runtime，再执行项目 editable install。

# 服务器安装命令
source /usr/local/miniconda3/etc/profile.d/conda.sh
conda create -n lingbot-depth python=3.10 -y
conda activate lingbot-depth
python -m pip install --index-url https://download.pytorch.org/whl/cu124 \
    torch==2.6.0 torchvision==0.21.0
python -m pip install --no-deps xformers==0.0.29.post2
python -m pip install click opencv-python-headless scipy matplotlib \
    trimesh pillow huggingface_hub gradio
cd /root/lingbot-depth
python -m pip install -e . --no-deps

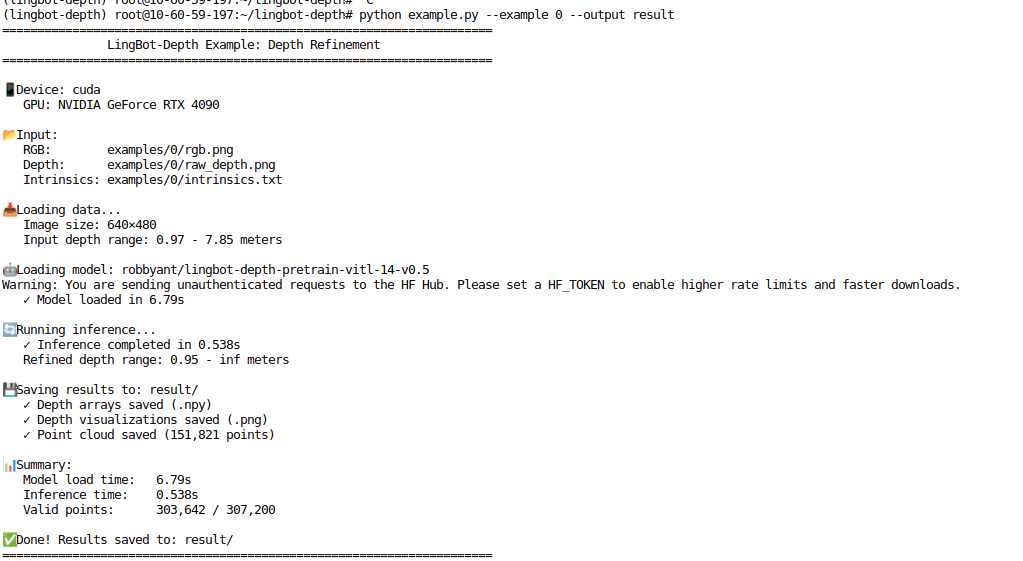

python example.py --example 0 --output result

安装阶段要保留模型自动下载的 Hugging Face 缓存，首次启动会把 model.pt 放到缓存目录，之后服务重启不再重复下载。若服务器无法访问 Hugging Face，可以先在有网络的机器下载 checkpoint，再把本地模型路径传给 --model；但本项目的 from_pretrained() 仍然要求 checkpoint 内含 model_config 和 model 字段，不能拿一个普通 DINOv2 权重替换。

9.2 Web 输入与输出

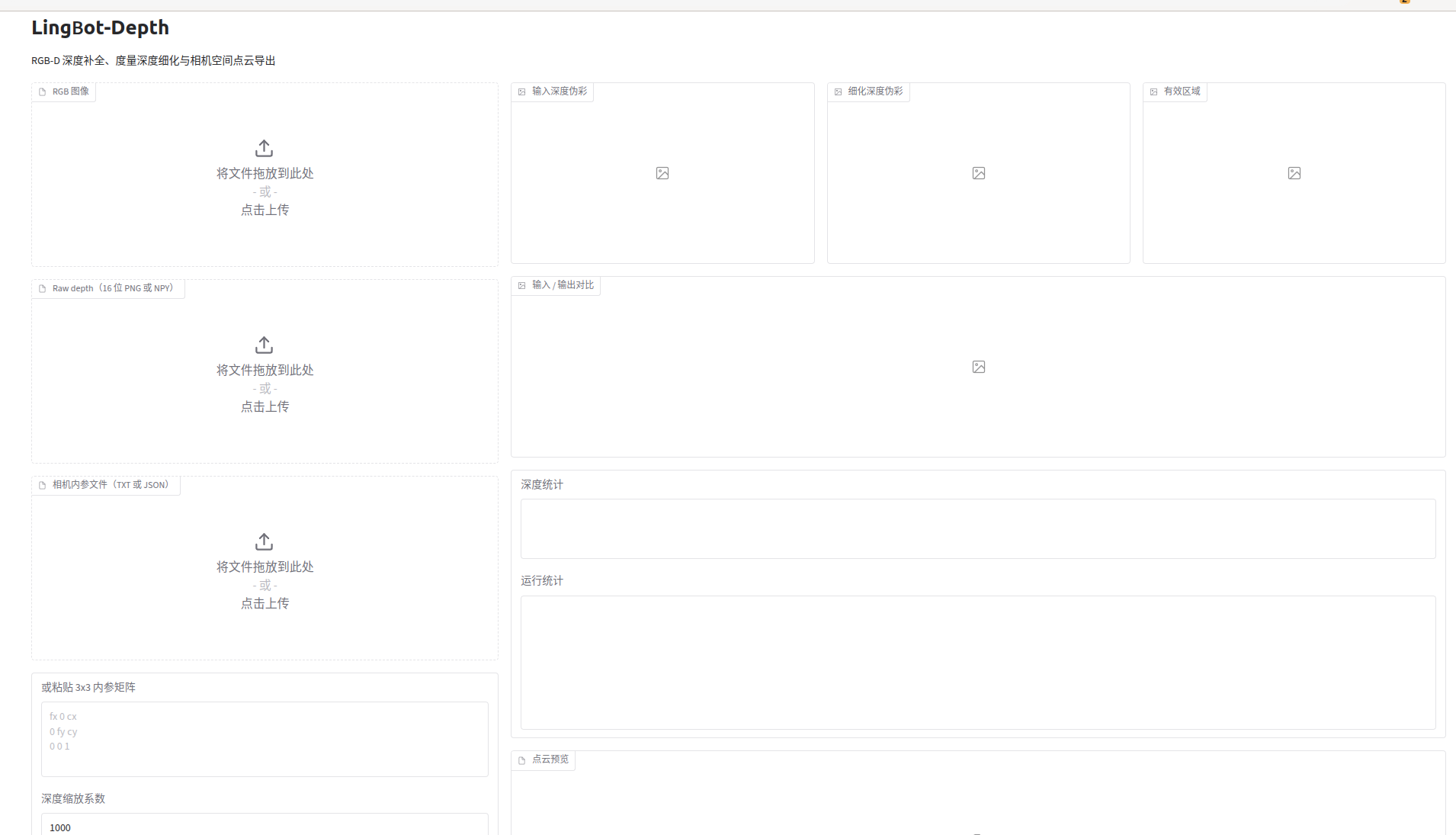

浏览器端需要上传 RGB 图像、16 位 raw depth 和相机内参文件，也可以把 3x3 内参矩阵直接粘贴到文本框。深度 PNG 默认按毫米处理，米制 NPY 则把缩放系数改为 1.0；"快速、平衡、高质量"分别映射到较低、中等和最高 token 预算，最长边默认限制为 1280。输出区域会展示输入深度伪彩、细化深度伪彩、模型有效区域、输入/输出对比、深度统计、运行统计和点云预览，并提供 PLY 下载。

这里的关键是，PLY 是下载格式，GLB 是浏览器 3D 预览格式，两者都来自同一批相机空间点。服务把点数限制为最多 250,000 个，避免高分辨率点云让浏览器页面失去响应；如果用户只关心深度质量，可以不提供内参，模型仍能输出深度和 mask，但不会生成有度量意义的点云。当前公网 7860 端口受外层网络策略限制，服务器本机访问正常，已通过 Jupyter Server Proxy 将其挂载到 8888 的 /proxy/7860/ 路径。

10. 总结

LingBot-Depth 的部署重点不是堆更大的服务器，而是守住深度单位、内参归一化、变长注意力和单并发显存边界。 对实际使用者来说，先用仓库示例验证输入闭环，再逐步提高质量档位和最长边上限，比直接把所有请求交给最高质量配置更容易定位问题，也更符合当前单卡服务的资源边界。
