深耕相机 OEM 量产 20 年，我是安迈微老吴。
做运动相机硬件开发，很多工程师觉得 TVS 管选型最简单，无非挑个电压参数就完事。很多项目就是栽在这种 "看起来简单" 的器件上。前段时间我们手上一款外销运动相机，样机测试全部过关，等到大批量出货到海外客户手里，陆续收到客诉：户外静电环境下，相机随机死机、无法开机，拆开检测发现主控端口损坏。
项目紧急停线复盘，查 PCB、查电源、查接地，最后锁定根源：TVS 管选型错误。

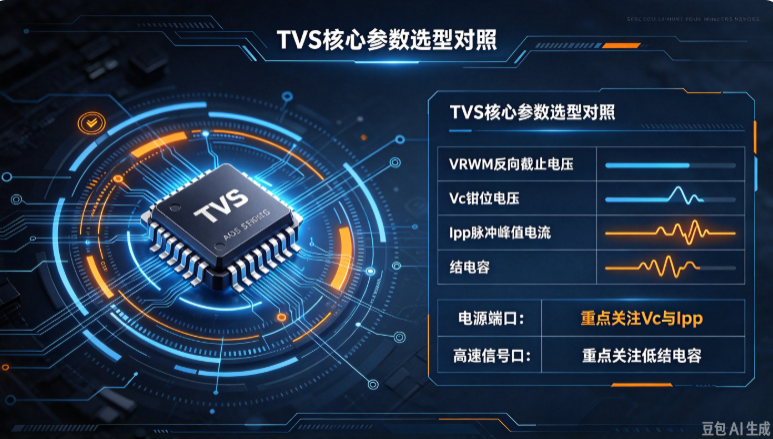

很多新手选型 TVS，第一反应是工作电压往上选，觉得耐压越高越安全。但 TVS 的核心不是耐压，是钳位电压、响应速度、结电容，这三个参数，直接决定它能不能在静电冲击瞬间保护主控芯片。我们当时选型时，只参考规格书的反向截止电压，忽略了钳位电压。静电脉冲过来，TVS 来不及把电压钳到主控可承受范围，高压直接灌进主控 IO 口，芯片内部电路击穿。
不少同行踩同一个误区：认为只要 TVS 截止电压高于电路工作电压就能用。拿这个项目举例，相机 USB 端口 5V 供电，工程师选了截止电压 10V 的 TVS，看着余量很大。可规格书里钳位电压高达 18V，而这款主控 IO 最大耐受电压只有 12V。静电冲击一瞬间，电压冲到 18V，TVS 没有把电压压下来，主控直接被击穿。
除了钳位电压，结电容是运动相机高速信号端口不可忽视的关键点。如果放在 USB、MIPI 这类高速信号线上，TVS 结电容过大，会把信号边沿拉变形，出现画面花屏、USB 传图卡顿、丢包。电源端口对电容不敏感，可以选大功率大结电容型号；高速信号口，必须优先低结电容 TVS。

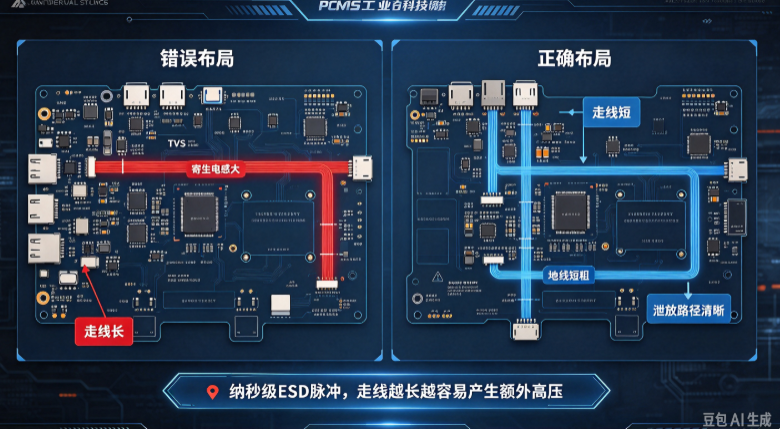

还有一个量产容易忽略的点：封装与 PCB 布局。再好的 TVS，如果布线不对，保护效果直接减半。TVS 要紧贴被保护芯片端口，走线尽量短，减少寄生电感。ESD 脉冲速度是纳秒级，走线长带来的电感，会在冲击瞬间产生额外高压，TVS 就算正常工作，保护效果大打折扣。我们最初样板，TVS 离 USB 接口走线长达 3mm，ESD 测试总是偶尔失效，移动器件位置缩短走线之后，测试一次通过。

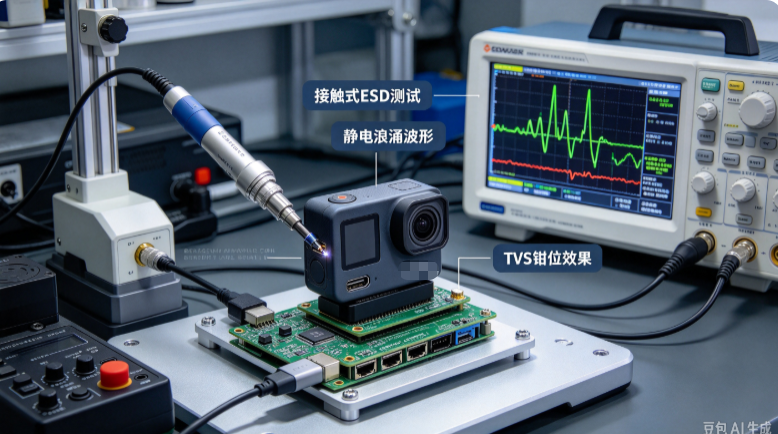

器件选型不能只看规格书纸面参数，必须做整机工况验证。很多工程师只在实验室做芯片级静电测试，不上整机。运动相机是密闭塑胶外壳，户外使用，人手触摸、沙尘摩擦都会产生静电。裸板测试能过 ESD，装进整机外壳之后，静电泄放路径改变，故障就会复现。

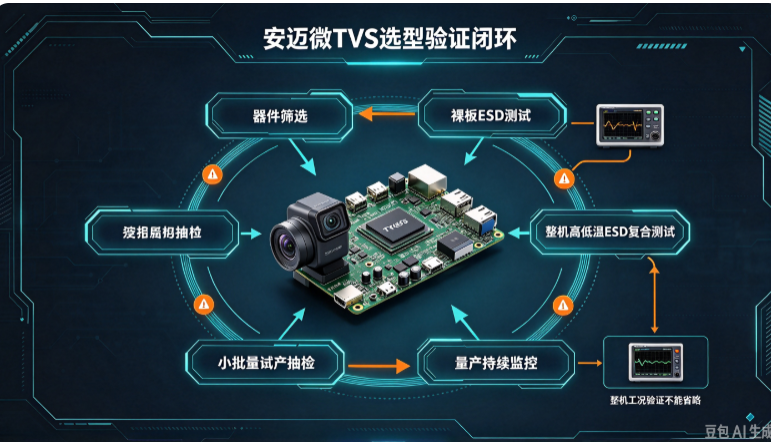

我们整改方案：更换低钳位、合适结电容的 TVS 器件，重新调整 PCB 布局，做全批次高低温 + ESD 复合测试，常温、低温 - 20℃、高温 60℃分别重复接触静电、空气静电测试，连续上千次冲击，不再出现死机损坏问题。后续所有机型，TVS 选型都新增整机 ESD 验证项，纳入量产准入测试清单。
很多硬件工程师总把重心放在主控、电源芯片这类核心器件上，轻视 TVS、电阻电容这类被动保护器件。但量产翻车，80% 问题都出在不起眼的小器件。器件选型，没有最好的器件，只有适配整机工况的器件。脱离整机应用环境去选型，规格书参数再漂亮，到量产阶段都会埋雷。
总结
电源与信号端口的静电防护，是便携相机产品出海必须跨过的门槛。TVS 选型，优先确认端口类型，高速信号看结电容，电源端口重点关注钳位电压，再配合合理 PCB 布线，最后一定要上整机做复合环境静电测试。记得点赞收藏关注哦~~~分享更多干货
