RS-485 上下拉电阻 vs 终端电阻：作用、接线方法、注意事项一次讲透

做嵌入式、搞工控的，几乎都跟 RS-485 打过交道。画原理图时，有两颗电阻绕不开：终端电阻 和 上下拉电阻。

很多工程师对这两个"R"傻傻分不清：不都是电阻吗？接在 A/B 线上不就行了？甚至有人问------"它俩能不能只加一种？"

答案是：不能互相替代。

简单说，它俩管的是两件完全不同的事：

• 终端电阻 ：管的是"高速信号到了线尾别反弹回来"，解决反射问题；
• 上下拉电阻 ：管的是"没人说话时总线电平要确定"，解决空闲误码问题。

一个管"动态"，一个管"静态"。用错了，485 通信要么长距离乱码，要么一空闲就收垃圾数据。今天这篇，把这两个电阻的作用、接线方法和注意事项一次讲透。

一、先记住结论：两者完全不同

对比项	终端电阻	上下拉（偏置）电阻
阻值	120Ω（固定）	390Ω ~ 10kΩ（按需选取）
接法	跨接在 A、B 之间	A 线上拉 到 VCC，B 线下拉到 GND
位置	总线首尾两端各一个	任意一处（通常主站端）即可
解决什么问题	阻抗匹配、消除信号反射	空闲态电平确定、防误收乱码
没有它会怎样	长线高速时波形振铃、数据错乱	总线空闲时电平漂移、收垃圾字节
本质	吸收信号能量	提供直流工作点

记住三句话：

终端电阻 120Ω、跨 A-B、只加两端 ；

上下拉电阻 A 上拉、B 下拉、只加一处 ；

终端管反射，偏置管空闲，谁也替代不了谁。

二、终端电阻：给高速信号一个"不反弹"的终点

1. 信号为什么会反射？

RS-485 走的是差分信号 ，靠双绞线传输。双绞线的特性阻抗约 120Ω。信号本质上是电磁波，当它沿总线传播到线缆末端时：

• 如果末端阻抗恰好等于 120Ω，能量被完全吸收，信号"平静地结束"；
• 如果末端开路 （什么也没接，阻抗无穷大），信号无处可去，就全部反射回起点；
• 反射波与原信号叠加，就会在波形上产生过冲、振铃，导致接收器误判电平，数据错乱。

线越短、速率越低，反射影响越小；线越长、速率越高，反射越致命。这就是为什么"两根线怼脸通信没问题，一拉到 100 米就乱码"。

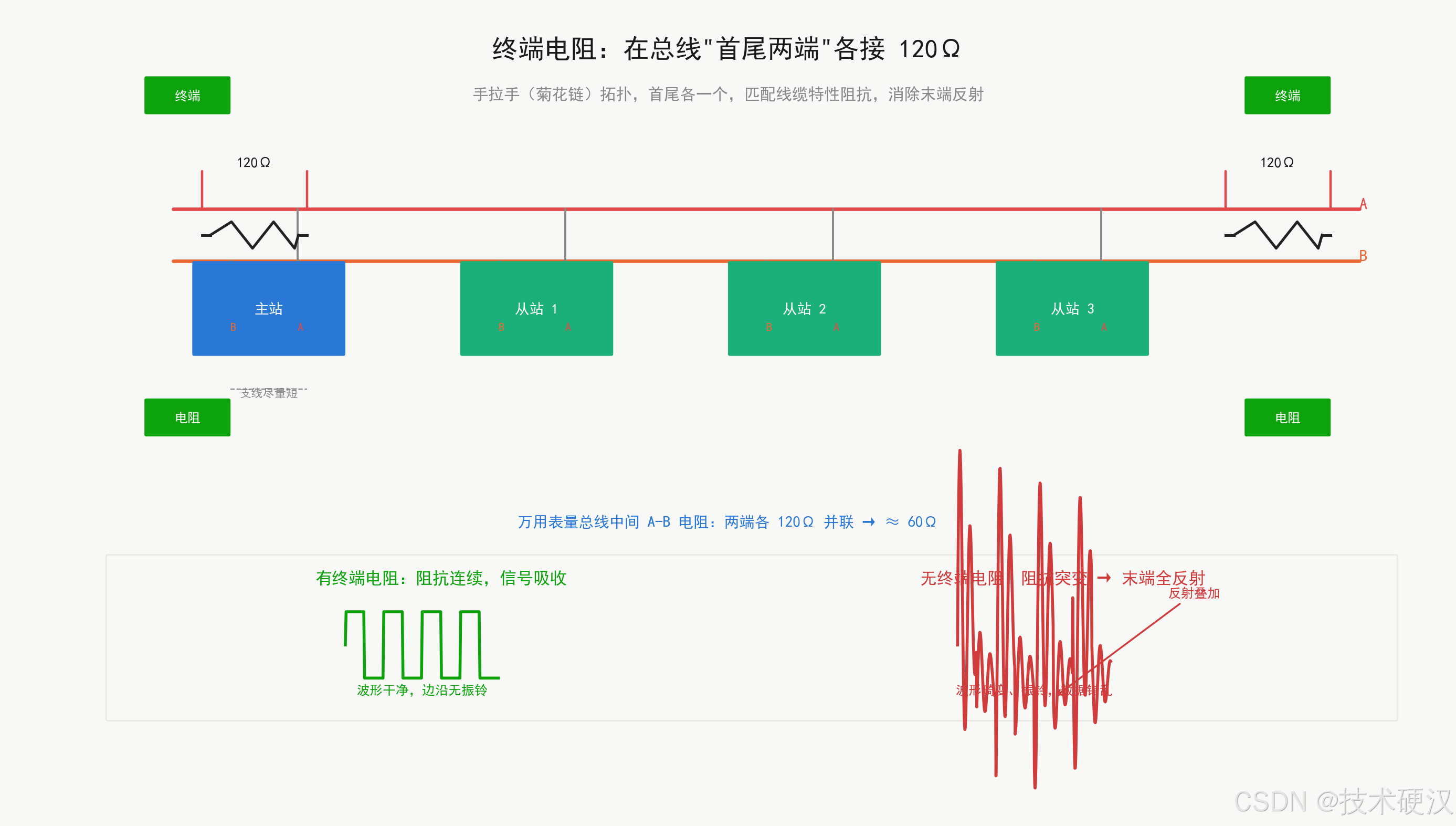

2. 终端电阻的作用

在总线**物理最远端（末端）**跨接一个 120Ω 电阻，让线缆末端阻抗等于特性阻抗，信号能量被电阻吸收，不再反射。

注意上图的要点：一个 RS-485 总线网络，只在最前端和最末端各接一个 120Ω 终端电阻，中间设备一律不接。整条总线从一端看过去，等效于一个 120Ω 的传输线负载。

为什么是 120Ω？ 因为 RS-485 标准规定线缆特性阻抗为 120Ω，终端电阻必须与之匹配。这也是行业里"120Ω"成为约定俗成的原因。

3. 接线方法

• 采用手拉手（菊花链）拓扑：主站 → 从站 1 → 从站 2 → ... → 最后一个从站；
• 在主站端的 A-B 之间并一个 120Ω；
• 在最后一个从站端的 A-B 之间并一个 120Ω；
• 中间节点只并接芯片，不加终端电阻；
• 如果用的是带拨码的 RS-485 模块/转换器，找到标着 120Ω / TERM / 终端 的拨码开关，把首尾两台设备的对应开关拨到 ON 即可，不用自己焊电阻。

4. 怎么验证接对了？

万用表测电阻法（断电测量） ：在总线中间任意位置，用万用表量 A-B 之间的直流电阻。

• 两个终端电阻并联：120Ω ∥ 120Ω = 约 60Ω ✅ 正确
• 测得约 120Ω：只接了一端 ❌ 少一个
• 测得约 0Ω 或很小：短路了 ❌
• 测得无穷大：一个都没接 ❌

注意：测量前必须断开所有设备电源。带电测总线电阻不仅不准，还可能损坏万用表或接口芯片。

三、上下拉电阻：给空闲的总线一个"确定的态度"

1. 空闲时总线在"裸奔"

RS-485 是半双工多点总线 ，主站采用轮询方式通信。当主站没有发数据、从站也没有应答时，所有节点的收发器都处于释放状态 ------驱动器输出是高阻，A、B 两线相当于悬空。

悬空意味着什么？电平由漏电流、外界干扰随机决定。此时接收器输入端飘忽不定：

• 可能收到随机乱码（0x00 / 0xFF 乱跳）；
• 可能丢失第一个字节------很多 USB-485 转换器在空闲时乱码，主机一启动就收到垃圾头；
• 干扰一耦合进来，接收器输出就误翻转，产生假数据、假中断。

这就像一群人都不说话时，会场里没人维持秩序，谁咳嗽一声大家都以为是发言。

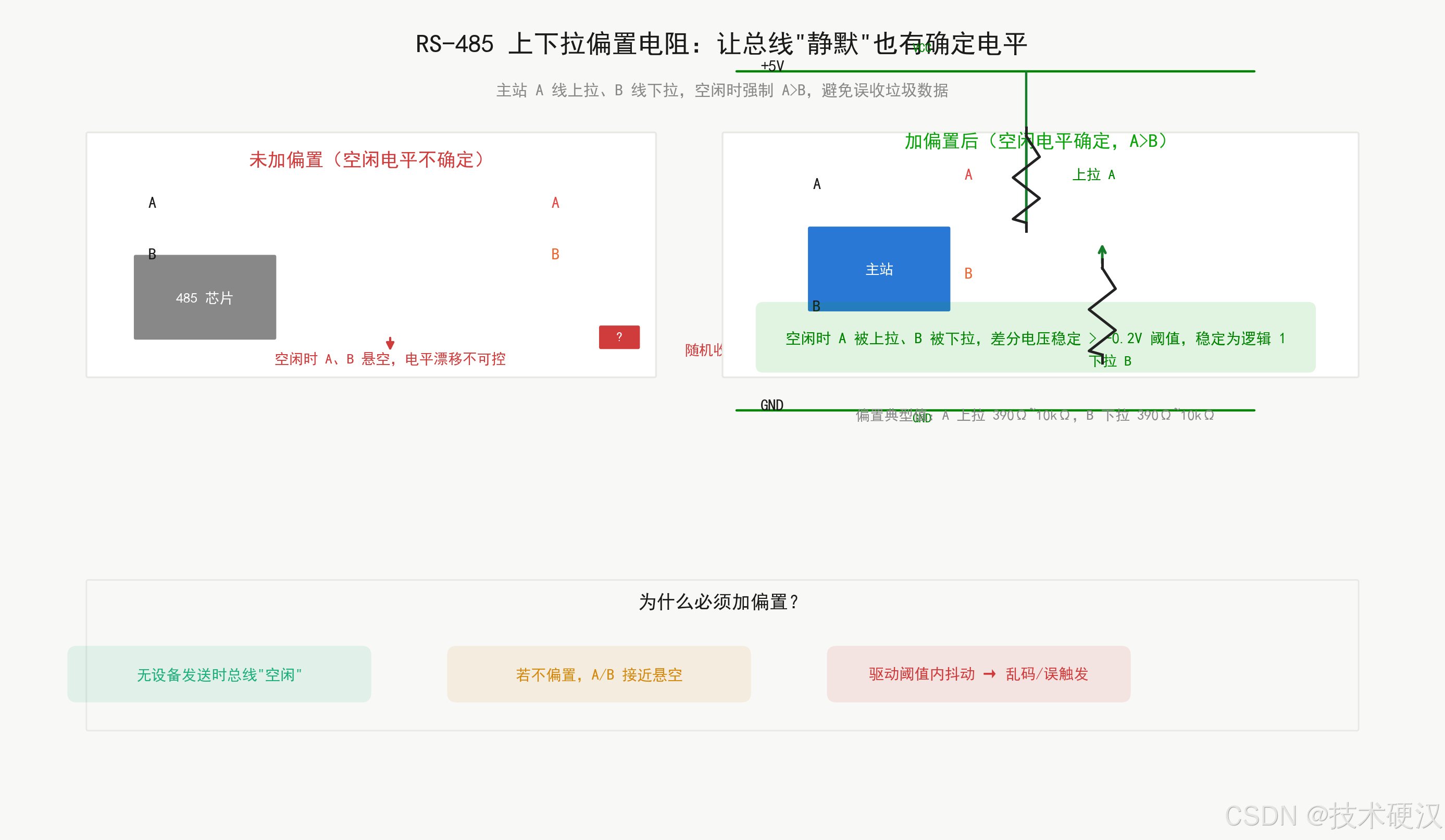

2. 上下拉电阻的作用

给 A、B 两线各加一个偏置电阻，形成一个确定的直流工作点：

• A 线上拉到 VCC（比如 +5V）；
• B 线下拉到 GND。

于是总线空闲时，A 被强制拉高、B 被强制拉低，A-B 的差分电压稳定为正（≥ 200mV） ，接收器读到的是一个确定的逻辑 1（空闲态），而不是随机电平。

3. 接线方法

典型的偏置接法：

VCC(+5V) ──┬── R上拉(390Ω~1kΩ) ── A 线
          │
          └────────────────────── 收发器
                                │
GND ──────┬── R下拉(390Ω~1kΩ) ── B 线

• 上拉电阻一端接 VCC，另一端接 A；
• 下拉电阻一端接 GND，另一端接 B；
• 全总线只需加一处（推荐放在主站端），不需要每台设备都加；
• 如果设备内部已有偏置电路，则不要再重复外接（看规格书确认）。

阻值怎么选？ 原则是：偏置要"强"到能克服终端电阻的分流，把 A-B 电压拉到 200mV 以上，但又不能太小以免浪费功耗、加重驱动器负担。

举个典型计算（5V 系统、两端各带 120Ω 终端）：

• 终端电阻在 A-B 间等效为 120Ω∥120Ω = 60Ω；
• 若上拉、下拉都取 390Ω ，回路电流 I = 5V ÷ (390+60+390) ≈ 5.95mA；
• 此时 A-B 差分电压 = 5.95mA × 60Ω ≈ 357mV > 200mV ✅

所以带终端电阻的长线场合，偏置常用 390Ω ~ 680Ω ；如果线很短、没加终端电阻 ，偏置可以放宽到 1kΩ ~ 10kΩ （此时 A、B 间无 60Ω 分流，轻微偏置就能建立确定电平）。工程上大量现成模块内部固定用 560Ω / 680Ω / 1kΩ 上拉下拉，就是这个道理。

四、为什么它俩不能互相替代？

很多人想："反正都是让信号稳一点，我多加几个 120Ω 终端电阻，不也一样吗？"

完全不一样：

• 终端电阻解决不了空闲悬空。 终端电阻是跨在 A-B 之间的，它只给差分信号提供吸收路径，并不会把 A、B 拉向确定电位。总线空闲时，A、B 依然一起"飘"，终端电阻对此毫无帮助。
• 上下拉电阻解决不了反射。 偏置电阻阻值是 kΩ 级，对高速信号边沿来说阻抗很高，几乎起不到末端匹配作用。信号该反射还是反射。

终端管动态（信号沿），偏置管静态（空闲电位），两者各司其职，缺一不可。

实际项目中，最稳的组合是：长线 + 高速率 → 两端终端电阻必须加；任何速率 → 总线最好有一处偏置（很多芯片内部已带，需确认）。

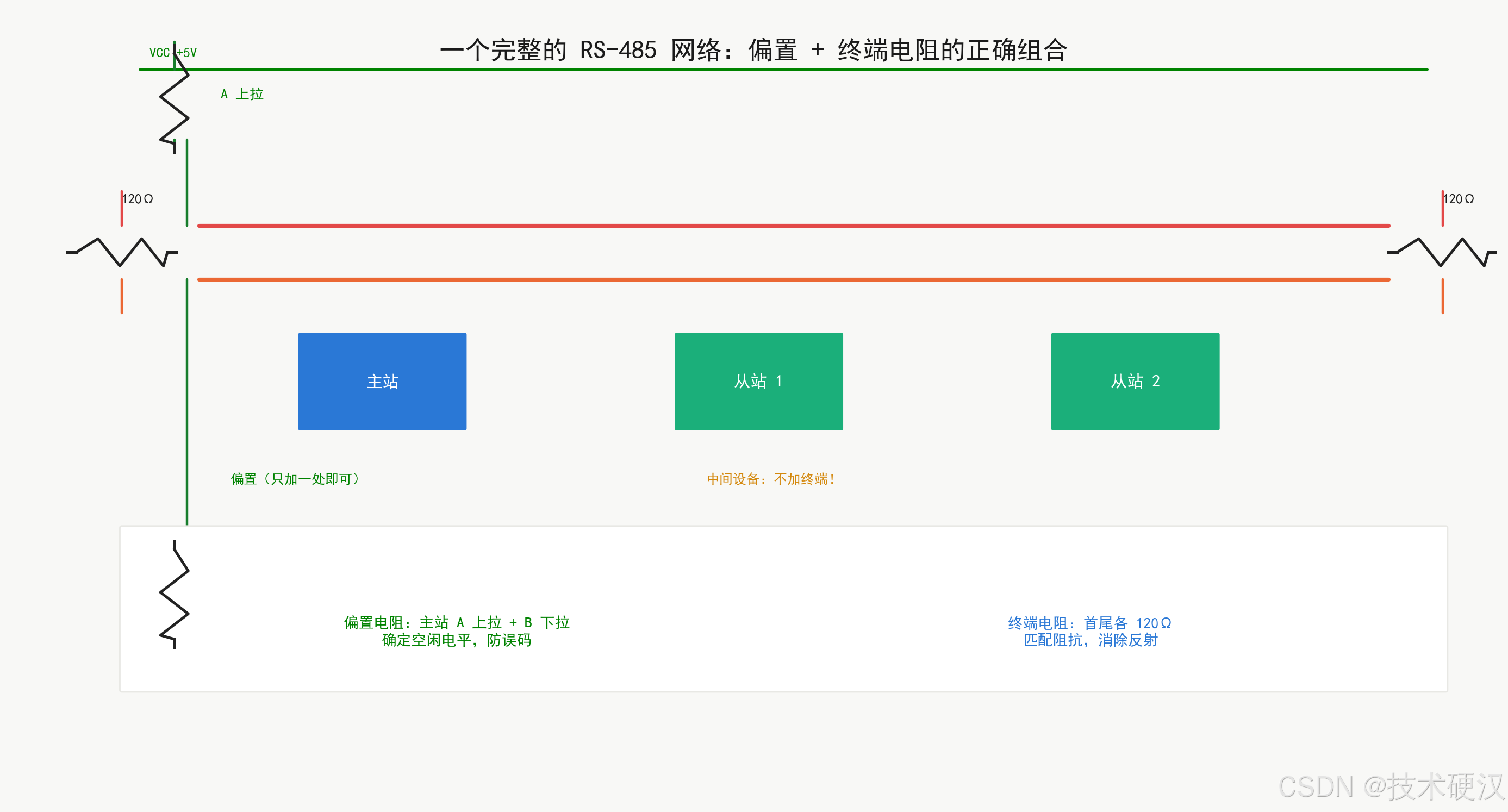

五、完整接线：一张图看懂

对照上图自查一个标准网络：

1. 总线拓扑：手拉手菊花链，严禁星型；
2. 终端电阻：首尾两端各 120Ω（拨码开关或贴片电阻）；
3. 偏置电阻：主站端 A 上拉 VCC、B 下拉 GND，一组即可；
4. 中间从站：只接 A/B 到收发器，不加终端、不加偏置（除非规格书要求）；
5. 支线尽量短（< 30cm），越短反射越小；
6. 用 120Ω 特性阻抗的屏蔽双绞线，屏蔽层单点接地。

六、注意事项与避坑清单

⚠️ 1. 终端电阻不是越多越好

只在首尾加两个。 中间设备如果也接了终端电阻，多个 120Ω 并联会把总线阻抗越拉越低，驱动器负载过重，信号幅度被压垮，反而通信失败。

⚠️ 2. 也不能一个都不加

总线较长（> 10m）或速率较高（≥ 115200bps）时，不加终端电阻几乎必然出现振铃和误码。"近距离能通"不代表"远距离能通"，别拿样板间经验套现场。

⚠️ 3. 加偏置前先确认设备有没有内置

很多成品 RS-485 转换器、传感器、PLC 扩展模块内部已经集成了偏置电阻甚至终端电阻。如果没看规格书就在外部又加一组，会导致：

• 终端电阻重复并联，总线阻抗过低；
• 偏置重复，静态电流过大、A-B 电压失衡。

先查规格书，再决定要不要外接。 很多模块上会用跳线帽/拨码开关提供"终端使能""偏置使能"选项，用开关控制比焊电阻更灵活。

⚠️ 4. 偏置电阻不是越小越好

偏置太小（比如 100Ω），静态电流大、发热，且发送时驱动器要克服偏置网络，驱动负担重；偏置太大（比如 100kΩ），几乎拉不动电平，起不到偏置作用。在 390Ω~10kΩ 之间按需选择，别走极端。

⚠️ 5. 空闲电压可以量出来

给系统上电、所有设备都不发送数据时，用万用表直流档量 A-B 间电压：

• 正常：+0.2V ~ +5V 之间，稳定为逻辑 1（有偏置）；
• 接近 0V 或乱跳：没有偏置或偏置失效，空闲态不确定；
• 为负值：A/B 可能接反了。

⚠️ 6. A/B 不要接反

偏置网络是极性敏感 的：A 必须上拉、B 必须下拉。如果有一台设备的 A/B 接反，它的偏置方向就反了，会把总线空闲电平往反方向拉，轻则这台设备通信异常，重则拖垮整条总线。接线时全网络统一 A 对 A、B 对 B。

⚠️ 7. 高速长距离时注意线缆与接地

终端电阻不是万能的，它只解决反射。高速长距离还要配合：

• 屏蔽双绞线，屏蔽层单点接地（避免地环路）；
• 信号线与动力线间距 ≥ 30cm；
• 必要时加 TVS / 共模扼流圈做端口防护。

⚠️ 8. 半双工切换与首字节丢失

对于自己用 GPIO 控制收发方向的半双工方案，从发送切换到接收的瞬间 总线最容易因空闲电平不确定而丢第一个字节。这时偏置电阻几乎是必须的------它保证切换后总线立即处于确定的空闲态，而不是等收发器稳定。

七、总结

场景	终端电阻（120Ω ×2）	上下拉电阻（一组）
短距离（< 10m）、低速	可不加，但建议加	建议加
长距离（> 100m）	必须加	必须加
高速（≥ 115200bps）	必须加	必须加
半双工频繁切换收发	视距离	强烈建议加
现成模块/转换器	看规格书，用拨码开关	看规格书，很多已内置

最后再强调一遍最核心的三条：

1. 终端电阻 ：120Ω，跨 A-B，只加总线首尾两端，管信号反射；
2. 上下拉电阻 ：A 上拉 VCC、B 下拉 GND，加一处即可，管空闲电平；
3. 动手之前先查规格书，别和模块内置的电阻"叠罗汉"。

搞懂了这两个电阻，RS-485 组网就成功了一大半。下次再遇到"空闲乱码"或"长线误码"，先别怀疑芯片，量一量终端电阻、看一看偏置电压，问题往往就出在这两颗不起眼的电阻上。
