在机加工车间中，数控机床、加工中心、PLC 及工业采集网关通常能够通过 Modbus TCP、Modbus RTU 或 OPC UA 等协议输出设备数据，包括运行状态、报警代码、主轴状态、加工完成信号和生产计数等。
但设备"能够输出数据"，并不等于企业已经具备设备效率分析能力。
完整的 OEE 分析不仅需要设备运行数据，还需要计划生产时间、生产工单、标准节拍、实际产量和质量结果等业务数据。技术实现的关键，是在上层应用中完成协议数据接入、状态标准化、历史事件沉淀和业务数据融合，最终形成可持续计算和分析的 OEE 数据模型。
一、建立设备协议接入层
机加工车间的设备品牌、控制器型号和通信方式通常不统一。不同协议的数据组织方式也存在明显差异。

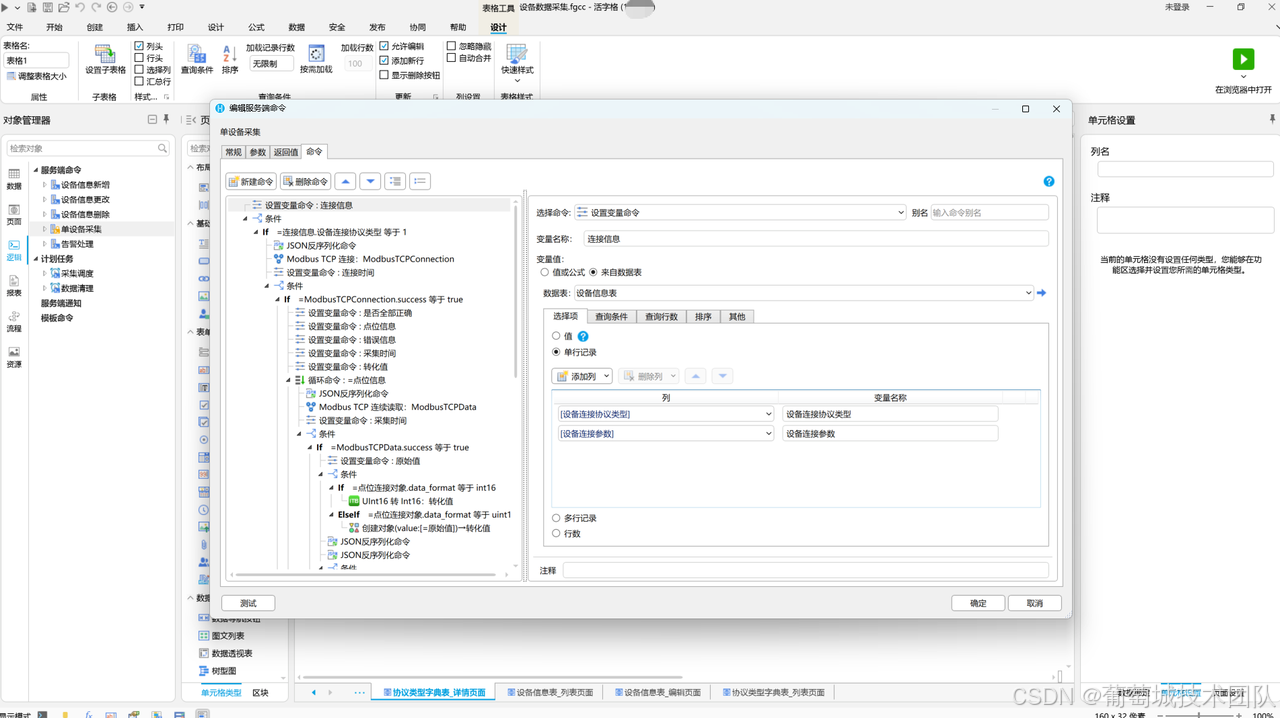

Modbus TCP 通过以太网通信，通常根据设备 IP、端口、从站地址、功能码和寄存器地址读取数据；Modbus RTU 通过串口通信，需要配置串口号、波特率、数据位、停止位、校验方式和从站地址；OPC UA 则以节点形式组织数据，需要配置服务器地址、安全策略、身份认证方式以及目标节点的 NodeId。
因此，在接入设备前，需要为每台设备建立通信配置和点位清单。点位清单至少应包含：
- 设备编号及设备名称；
- 通信协议与连接参数；
- 寄存器地址或 OPC UA 节点；
- 数据类型及字节序；
- 采集周期；
- 缩放系数和单位；
- 点位业务含义；
- 异常值处理规则。
例如，某台设备的寄存器值为 1 时代表待机、2 时代表运行、3 时代表报警；另一台设备可能通过多个布尔点位组合表达状态。上层应用不能直接使用这些原始值，而应先将其转换成统一的设备状态模型。
二、将原始点位转换为标准设备状态
为了实现跨品牌、跨设备的统一统计，需要建立标准状态字典。例如：
RUNNING：设备正在执行有效加工；IDLE：设备已启动，但没有执行加工任务；STOPPED：设备停止运行；ALARM：设备处于报警或故障状态；OFFLINE：设备断电、网络中断或通信失败；UNKNOWN：已收到数据，但无法识别当前状态。
原始点位到标准状态的转换，需要根据设备特性配置判断规则。例如，设备通电信号为 1 并不一定代表正在生产，还需要结合主轴运行、程序执行或加工循环信号判断。
如果只根据设备是否通电计算运行时间，很容易把待机、调机和空转计入有效生产时间，导致设备效率虚高。
状态判断还需要考虑数据质量。上层应用应记录采集时间、数据更新时间和通信状态。如果某个点位长时间未更新，应将设备标记为离线或数据失效，而不是继续沿用最后一次状态。
对于高频抖动信号，还需要设置防抖机制。例如，同一状态连续出现若干次或保持一定时间后，再确认状态发生变化，避免网络波动或瞬时信号导致大量无效事件。

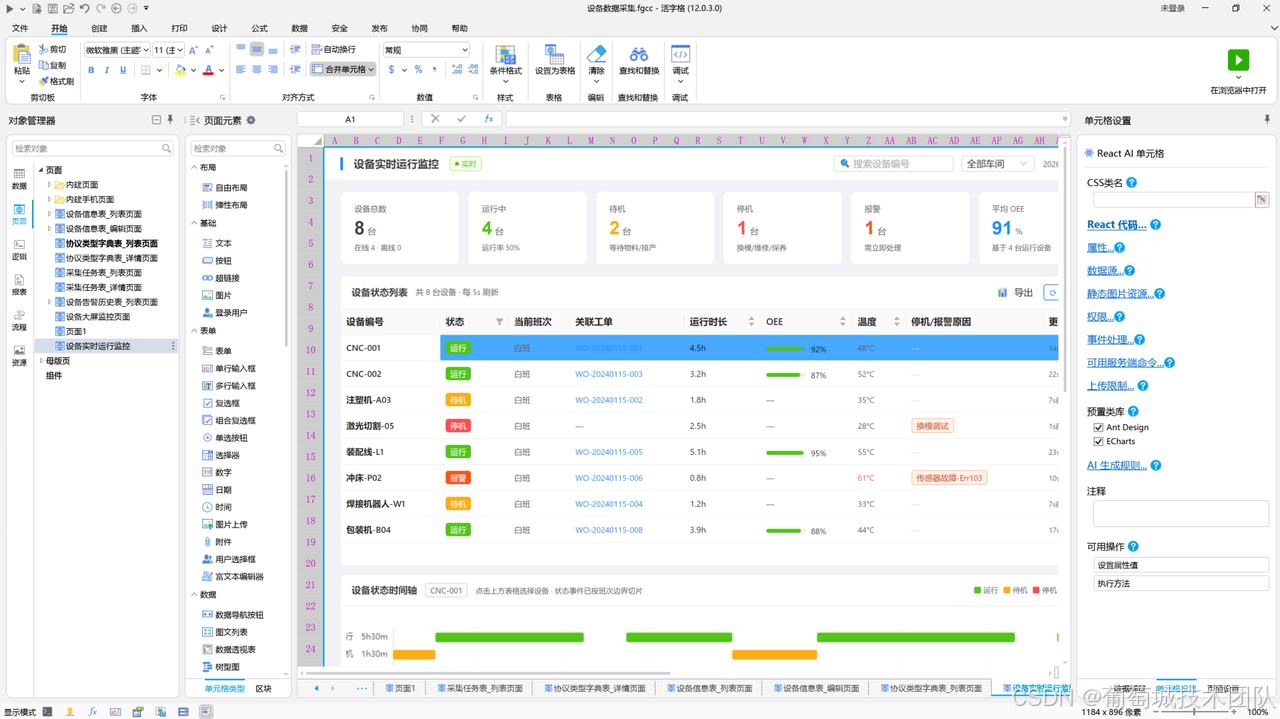

三、把实时状态沉淀为状态事件
实时状态只能回答设备当前是否运行，OEE 计算需要的是设备在特定时间范围内各状态持续了多久。
因此，上层应用不能只保存设备最新状态，还需要建立状态事件表。每当设备状态发生变化时，结束上一条事件并生成新的事件。
状态事件至少应包含：
- 设备编号；
- 状态类型；
- 开始时间；
- 结束时间；
- 持续时长；
- 数据来源； -关联工单；
- 班次；
- 停机原因；
- 报警代码；
- 处理状态。
例如，设备在 8:00 由待机切换为运行，则结束上一条待机事件，并创建一条运行事件；10:15 设备发生报警，则关闭运行事件，同时创建报警事件。通过事件数据，可以还原设备完整的运行时间轴。
在跨班次、跨工单或跨自然日统计时，还需要对状态事件进行时间切片。例如，一条停机事件从夜班持续到白班，应按照班次边界拆分时长，避免将全部停机时间归入单一班次。

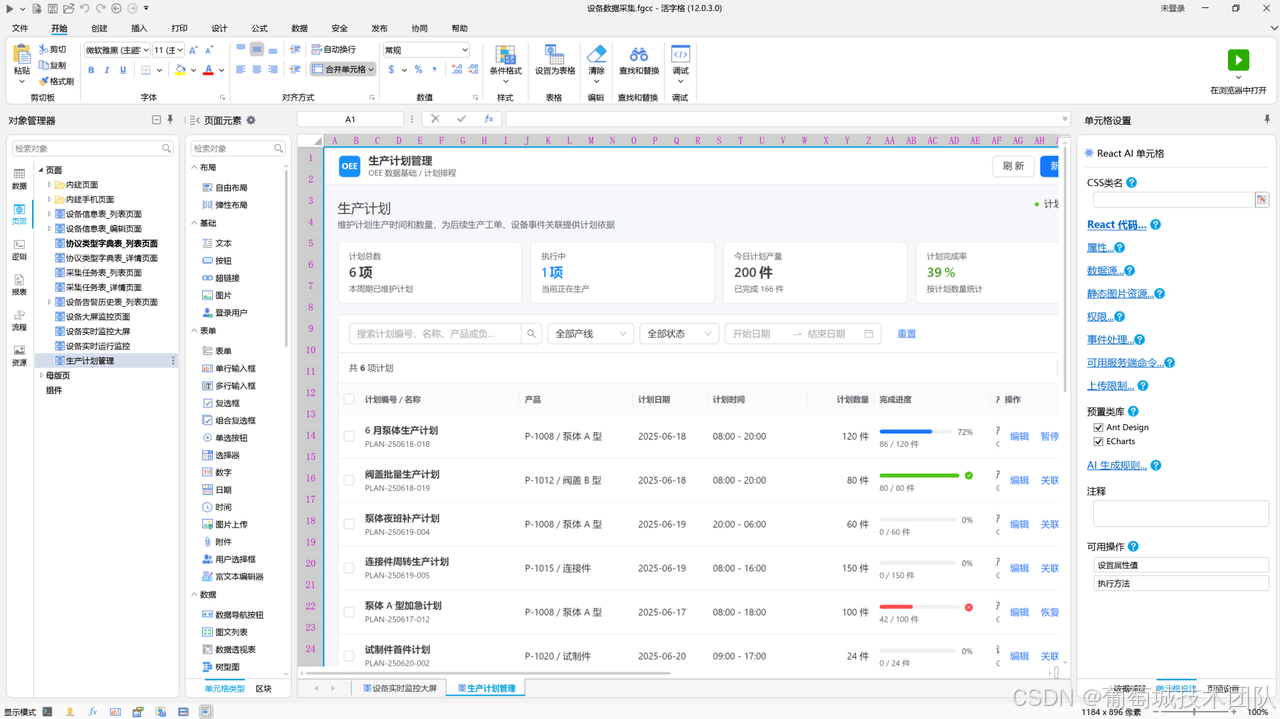

四、在上层应用中补充生产业务数据
设备协议数据主要反映现场运行情况，但完整 OEE 还需要业务数据。
上层应用需要管理或接收以下信息：
- 生产计划及计划生产时间；
- 生产工单；
- 设备与工单的绑定关系；
- 产品及工艺路线；
- 产品标准节拍；
- 实际生产数量；
- 良品数量与不良品数量；
- 班次和操作人员；
- 计划停机时间；
- 停机原因及异常处理记录。
这些数据可以由上层应用直接管理，也可以通过接口从 ERP、MES、质量管理系统等现有系统获取。
关键是建立统一关联键，例如设备编号、工单编号、产品编号、班次编号和时间范围。只有设备状态事件与生产业务数据能够准确关联，OEE 计算才有可靠的数据基础。

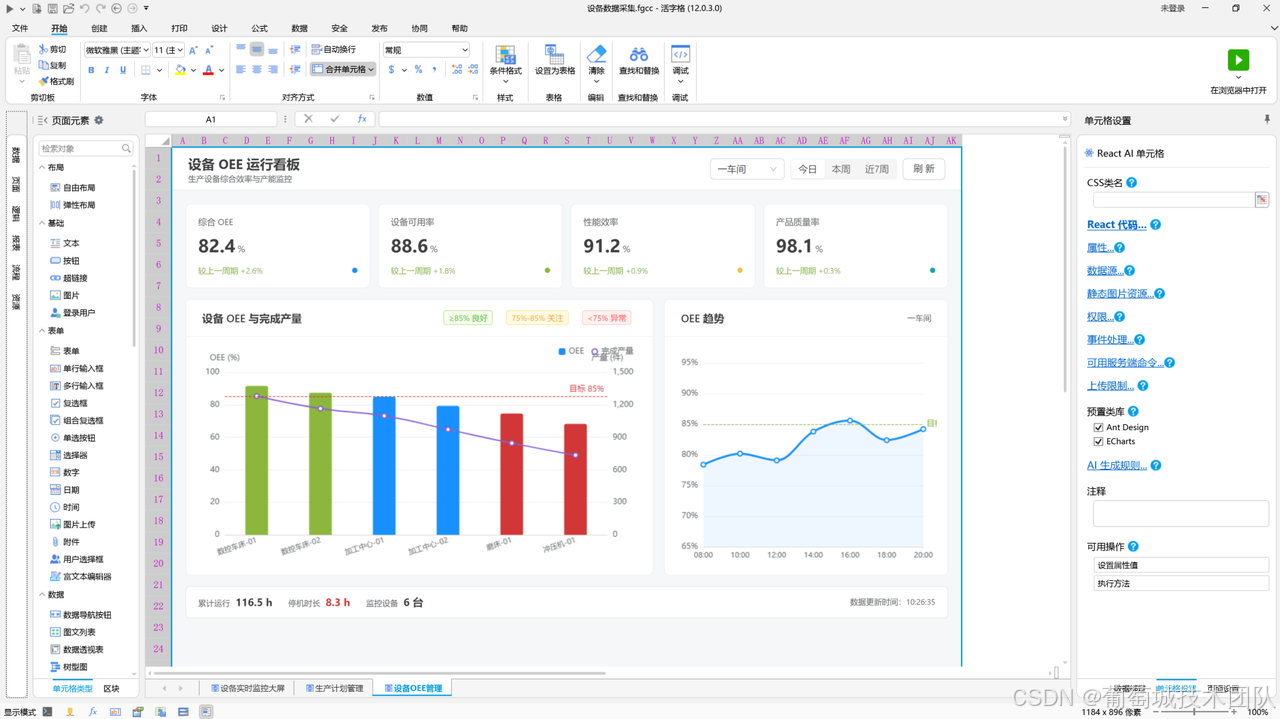

五、计算完整 OEE
OEE 通常由时间开动率、性能开动率和质量合格率组成。
时间开动率：
时间开动率 = 实际运行时间 ÷ 计划生产时间
计划生产时间一般等于班次时间减去计划休息、计划保养等计划停机时间。实际运行时间可以根据设备状态事件中 RUNNING 状态的持续时长计算。
性能开动率：
性能开动率 = 标准节拍 × 实际产量 ÷ 实际运行时间
标准节拍来自产品或工艺数据，实际产量可以来自设备加工完成信号、生产计数点位，也可以由上层应用中的报工数据提供。
质量合格率：
质量合格率 = 良品数量 ÷ 实际产量
良品和不良品数据可以来自检测设备、质量系统，也可以由生产人员在业务应用中录入。
最终：OEE = 时间开动率 × 性能开动率 × 质量合格率
注意：计算时需要统一时间单位，并处理标准节拍缺失、设备计数复位、重复报工、跨工单加工等异常情况。若某一项基础数据不完整，应明确标记结果不可计算或可信度不足，不宜用默认值补齐。
六、从 OEE 结果追溯效率损失
OEE 的价值不只是展示一个百分比，而是帮助管理人员定位损失来源。
时间开动率偏低，可以继续分析报警、设备故障、等待物料、换型调试等停机原因；性能开动率偏低，可以比较标准节拍与实际加工节拍，判断是否存在设备降速、刀具磨损或操作差异；质量合格率偏低，则可以结合工单、批次、设备状态和检测结果追溯质量问题。
设备信号可以准确记录停机时间，但未必能够识别业务原因。因此，可以由上层应用自动生成停机事件，再由操作人员或班组长补充停机原因。这样，客观时间来自设备，业务解释来自现场人员，二者结合后才能形成可执行的改善依据。
七、实施时需要重点关注的技术问题
首先，必须统一时间基准。设备、网关和上层应用的系统时间需要同步，否则状态事件、工单和质量数据可能无法准确关联。
其次，需要控制采集频率。设备状态类数据可采用较短周期或变化触发方式采集，温度、电流等趋势数据则应根据分析需求确定周期，并非采集越频繁越好。
再次，需要建立断线重连、异常记录和数据补偿机制。通信中断后，应区分设备真实停机与数据不可用，避免将离线时间错误计入停机时间。
最后，OEE 口径必须由生产、设备、质量和信息化团队共同确认。计划停机是否计入、换型时间如何归类、返工品如何计算，都会直接影响结果。技术系统可以自动计算，但前提是业务规则已经明确。
结语
机加工车间的 OEE 建设，并不是单纯读取几个设备点位，也不是只做一块实时状态看板。
真正完整的技术链路是：
设备协议接入 → 点位解析 → 状态标准化 → 状态事件沉淀 → 工单与质量数据融合 → OEE 计算 → 损失原因追溯。
Modbus TCP、Modbus RTU 和 OPC UA 解决了现场设备数据进入上层应用的问题；生产计划、工单、标准节拍、产量和质量数据，则为设备运行数据补充业务上下文。
当设备数据和业务数据在同一套上层应用中汇合，企业才能从"看见设备状态"进一步走向"计算设备效率、定位产能损失并验证改善结果"。
