大角几何如何保证图片导出尺寸一致性？

当同一张平面几何画板需要在编辑器、宿主网页、MCP 自动化或后端任务中反复导出时，请不要依赖"自动适配内容""当前相机"或固定输出尺寸来保持一致。应为该画板定义一份精确裁剪窗口，并在每个导出环节传入同一份世界坐标范围和缩放比例。

先看结论

1. MCP 初始化的工程：应由 AI 根据题目内容和构图需要，设置推荐的画板范围。

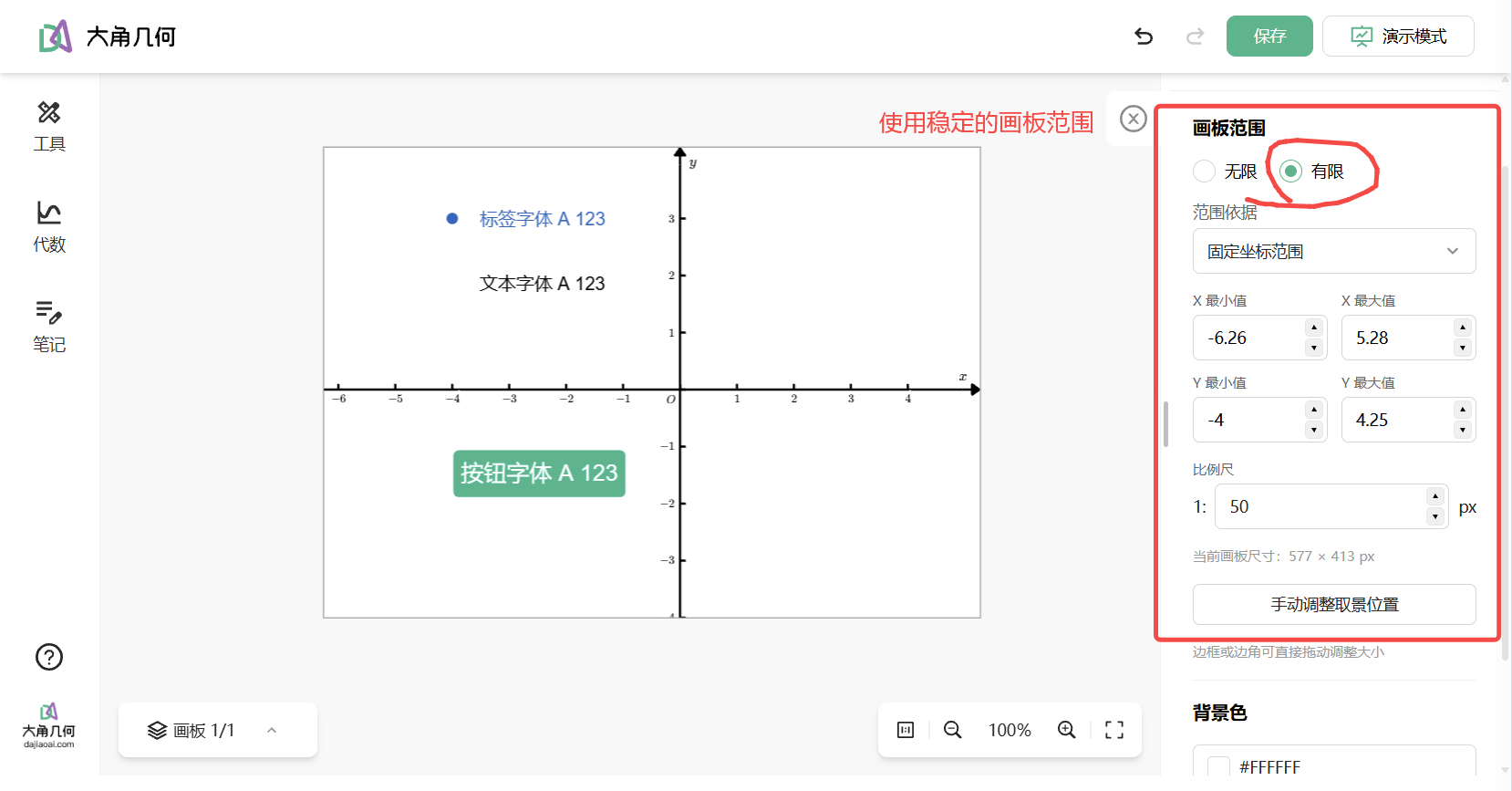

2. 内嵌画板初始化的工程：应由人工在画板界面设置准确的有限画布范围，并将这组边界作为后续导出的统一依据。
3. 导出图片 ：SDK 使用 view 模式并显式传入准确的 viewBound；MCP 导出也必须显式传入同一范围对应的四条边界和 scale。不要省略边界而回退到当前相机、自动包围盒或服务端默认视口。

为什么自动裁剪不能保证一致

contain 模式会随可见图元的包围盒变化；添加标注、辅助线、隐藏对象状态或修改元素位置，都可能改变图片边缘与最终尺寸。省略裁剪窗口时，不同运行环境还可能读取到不同的当前相机或默认视口。

精确裁剪窗口将"画什么范围"和"每个世界坐标单位渲染多少像素"固定下来：

const crop = {
  left: -6,
  right: 6,
  top: 4,
  bottom: -4,
  scale: 50,
};

这组有限画布参数表示导出宽度为 12 × 50 = 600 px、高度为 8 × 50 = 400 px 的逻辑图片。它们随工程保存；导出时应读取工程中的准确范围，而不是由每个调用点手写一份近似值。

::: tip 跨协议统一 viewBound

在 MCP、内嵌 SDK 和 Render API 中，平面几何的精确裁剪窗口统一使用世界坐标

{ left, right, bottom, top }，SDK 将 scale 放在 viewBound 内，MCP

和 Render API 将 scale 放在顶层。

:::

SDK：使用 view 模式

const viewBound = {
  left: crop.left,
  top: crop.top,
  right: crop.right,
  bottom: crop.bottom,
  scale: crop.scale,
};

const images = await editor.slides.exportImage({
  mode: 'view',
  format: 'png',
  viewBound,
  pixelRatio: 1,
});

SDK 的输出像素计算为：

宽度 = (right - left) × scale × pixelRatio
高度 = (top - bottom) × scale × pixelRatio

如果画板已设置有限画布，可读取其导出视野，直接传递给 exportImage：

const viewBound = await editor.slides.getViewBounds();
if (!viewBound) throw new Error('当前画板未设置有限画布');

MCP：将画板设为有限画布

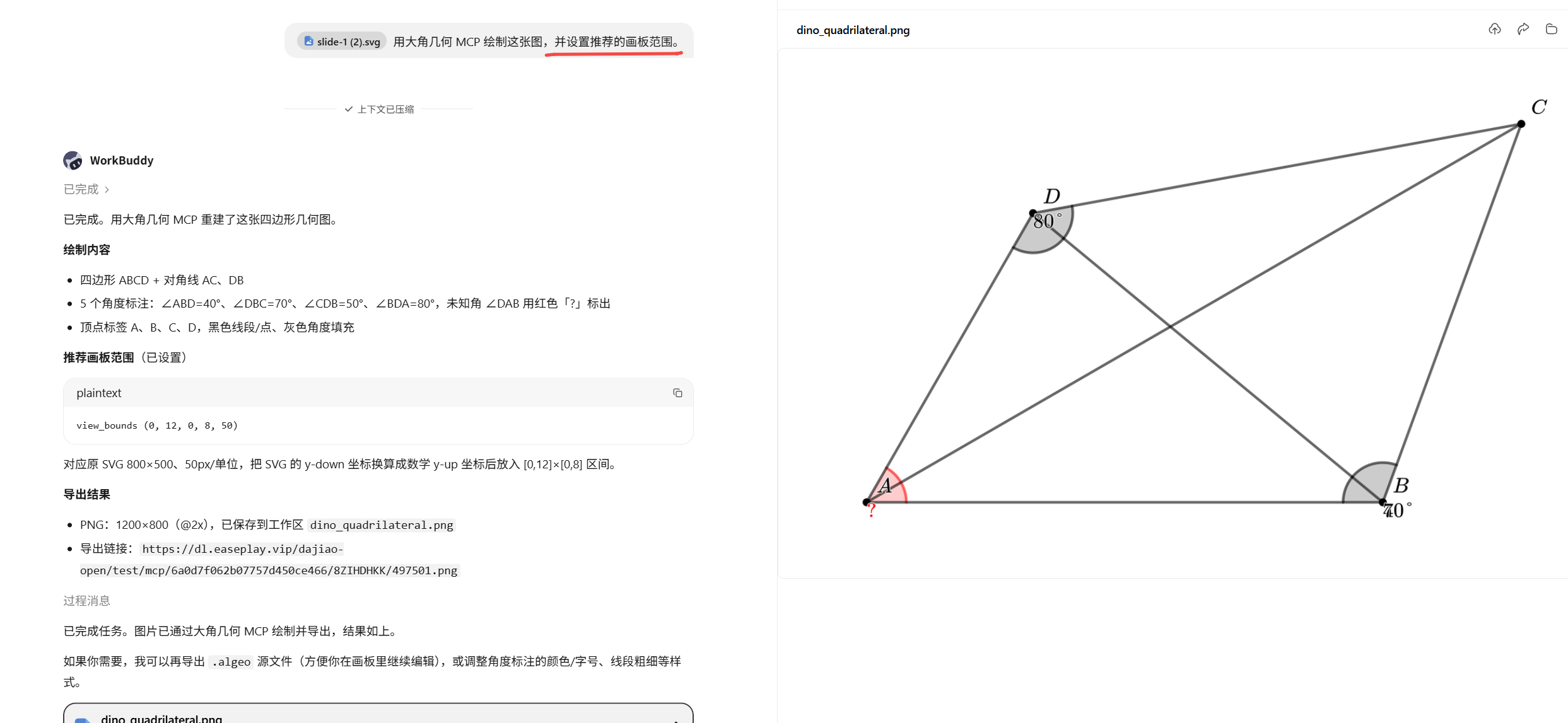

MCP 初始化工程后，AI 可通过 repl 调用 view_bounds，为当前 2D 画板设置推荐的有限画布范围：

view_bounds (-1, 13, -1, 10, 50)

五个参数依次为 minX、maxX、minY、maxY、scale。上例表示 X 范围为 [-1, 13]、Y 范围为 [-1, 10]，每个世界坐标单位以 50 个逻辑像素渲染。该范围会保存到工程的当前画板中，供后续 SDK、MCP 或 API 导出时读取和复用。

view_bounds 仅适用于 2D 画板；如需恢复无限画布，可执行 view_bounds infinite。

MCP：显式传入裁剪窗口

MCP 的 export_image 同样通过 viewBound 和 scale 固定平面几何的裁剪窗口。

{
  sessionId,
  slideIndex: 1,
  viewBound: {
    left: crop.left,
    right: crop.right,
    bottom: crop.bottom,
    top: crop.top,
  },
  scale: crop.scale,
}

常见偏差排查

现象	常见原因	处理方式
图片尺寸随内容变化	使用了 contain 或自动包围盒	改为精确裁剪窗口
构图一致但像素尺寸不同	scale 或 SDK pixelRatio 不一致	固定两者并按公式验算

相关文档：编辑模式导出图片、MCP 使用指南。
