📙 在 CANoe 中设置 XCP 设备
问题
如何在 CANoe 中使用 A2L 文件创建 XCP 设备？A2L 文件需要具备哪些先决条件才能获得连接并能够测量和校准 XCP 对象？
答: A2L文件的先决条件是什么？
为了在CANoe中与XCP设备连接，您需要有.AMD/XCP选项和一个A2L文件，该文件包含传输协议通信参数的所有重要信息。如果缺少某些通信参数，您可以在 CANoe 的 "XCP/CCP 窗口 "中手动添加。此外，还可以从工作中的 CANape 项目导入设备设置。下面介绍
- 如何创建设备（步骤 1）、
- 如何以及在何处更改通信参数（步骤 2）、
- 如何从 CANape 导入设置（第 2 步）以及
- 如何激活用于测量和校准的 XCP 对象（第 3 步）。
Step 1: Creating an XCP device using an A2L file

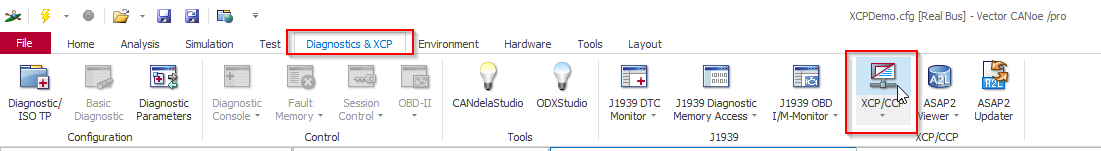

首先在 CANoe 中打开 XCP/CCP 窗口：
现在您可以添加 A2L 文件并创建 XCP 设备：
Step 2: Check the communication parameters and change or add them manually if neccassary

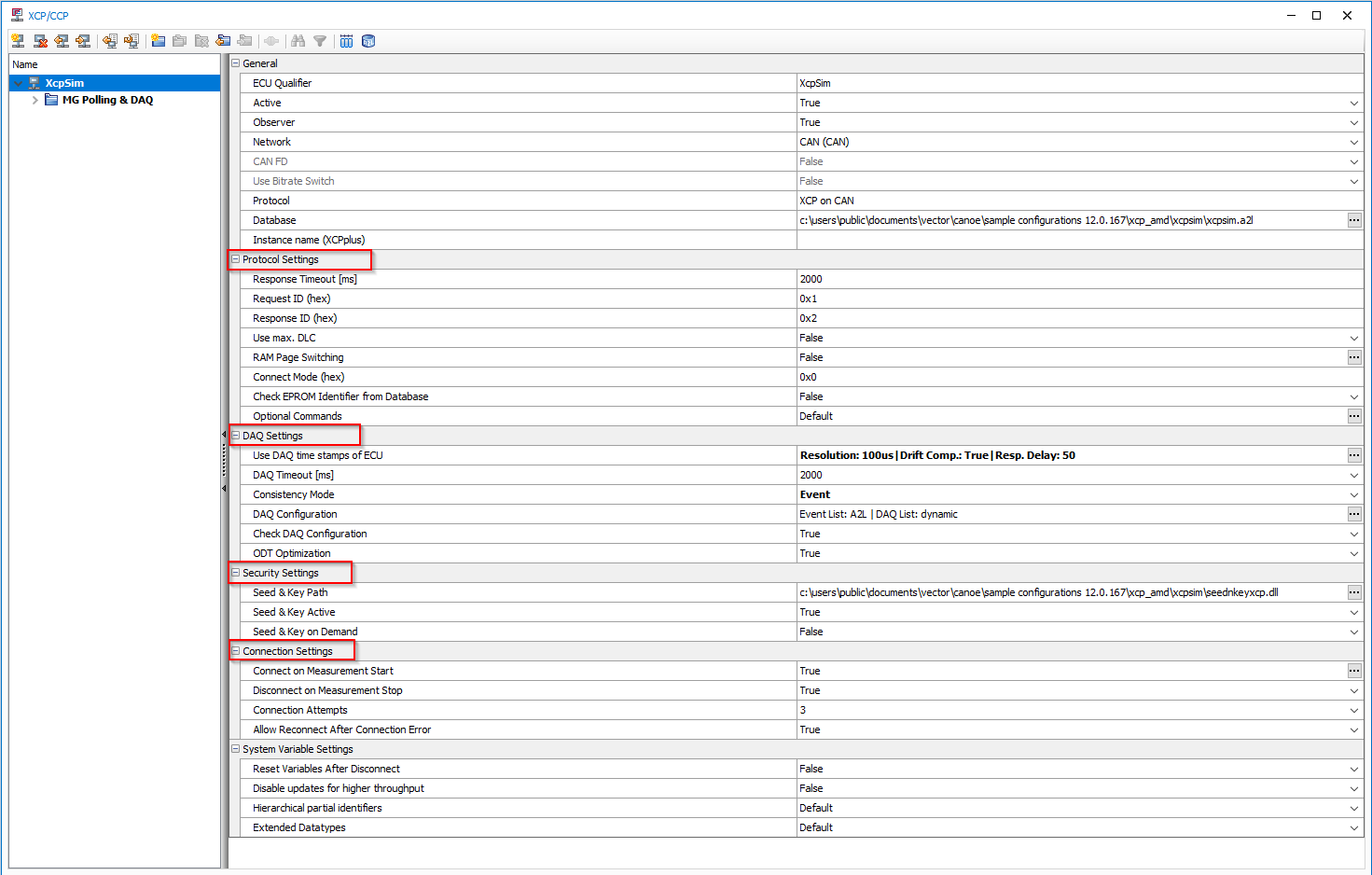

取决于传输层，您可以通过选择 XCP 设备查看并更改不同的通信参数：

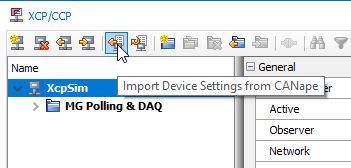

如果您有一个正在工作的 CANape 项目，您也可以通过菜单命令Import Device Settings from CANape 从 CANape 项目文件CANape.ini 中导入设置：
Step 3: Activate the XCP parameters for measurement and calibration

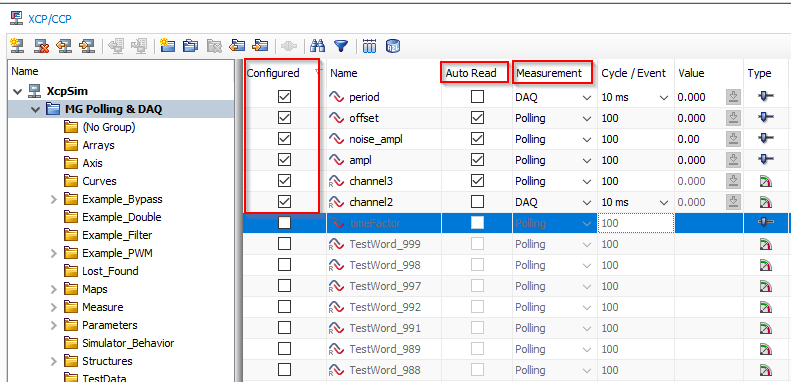

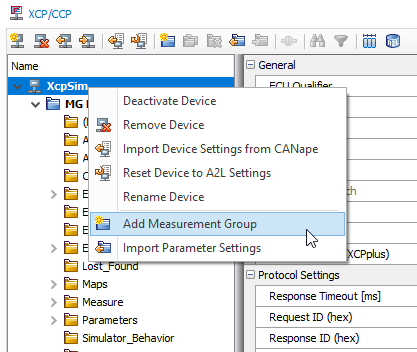

您可以定义不同的测量组，并在其中激活所需的参数。对于每个激活的参数，都会生成一个相应的 CANoe 系统变量，可以像往常一样使用。要校准一个校准参数，可以为相应的系统变量分配一个值。要测量一个参数，您必须激活它，并选择一种测量模式，如轮询或 DAQ 模式。您还需要选择自动读取选项。
