STM32F1 总线架构 深度详解
STM32F1 基于 Cortex-M3 内核，采用多层分级总线架构：以 AHB 总线矩阵为核心枢纽，高速主干 AHB 总线向下通过桥接器分出 APB1、APB2 两条外设总线，外设按速度等级分级挂载，配合统一编址与时钟门控机制，兼顾性能、功耗与编程简洁性。

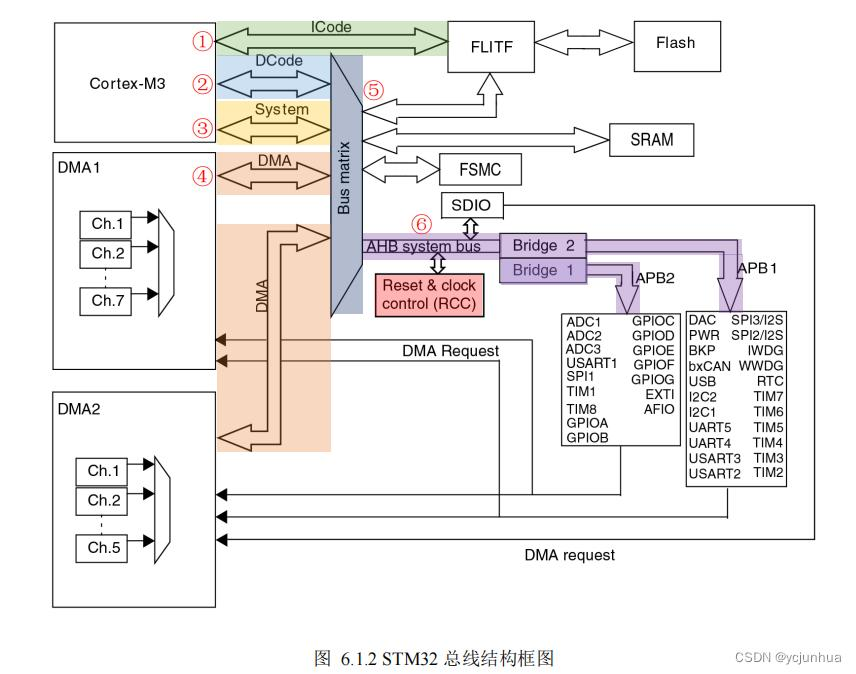

一、整体架构总览
┌────────────────────── Cortex-M3 内核 ──────────────────────┐ │ ICode总线 │ DCode总线 │ 系统总线(System) │ 内核侧3条独立总线 └───────┬───────┴────────┬───────┴─────────────┬──────────────┘ │ │ │ ┌───────▼────────────────▼─────────────────────▼──────────────┐ │ AHB 总线矩阵 │ 核心仲裁枢纽 │ （支持多主机并发访问、总线仲裁、访问保护） │ └───┬──────────┬───────────┬─────────────┬───────────────┘ │ │ │ │ Flash SRAM DMA控制器 AHB-APB 桥接器 指令 数据 数据搬运 高速桥 ↓ 低速桥 │ │ APB2总线 APB1总线 最高72MHz 最高36MHz │ │ ┌───┴───┐ ┌─┴──────────┐ │高速外设│ │低速外设 │ │GPIOx │ │USART2/3 │ │USART1 │ │SPI2 │ │SPI1 │ │I2C1/2 │ │ADC │ │TIM2~7 │ │AFIO │ │看门狗/BKP │ └───────┘ └────────────┘架构设计思想
- 分层分级：高速模块挂高速总线，低速模块挂低速总线，避免低速外设拉低整体总线性能，同时降低功耗。
- 多总线并行：内核侧拆分指令、数据、系统三条独立总线，取指、访存、访问外设可以并行进行，提升总线带宽。
- 矩阵仲裁：多个总线主机（内核、DMA）可以同时访问不同从机，不会互相阻塞。
- 统一编址：所有内存、外设共用同一个 32 位地址空间，CPU 用相同的指令访问内存和外设。
二、内核侧：三条独立总线
Cortex-M3 内核本身引出三条独立的总线，分别负责不同功能，都属于 AHB 协议，接入 AHB 总线矩阵。
总线名称 方向 核心功能 访问对象 ICode 总线 内核→从机 取指令 只访问 Flash 程序存储器，读取指令码 DCode 总线 内核↔从机 读写常量数据 访问 Flash 中的常量、查表数据；也可访问 SRAM 系统总线(System) 内核↔从机 通用数据访问 访问 SRAM、外设寄存器、片上控制模块 设计意义
- 取指和数据访问走不同总线，取指不占数据带宽，典型的哈佛总线结构思想。
- 比如 CPU 执行指令的同时，可以用 DCode 总线读 Flash 里的查表数据，系统总线访问外设，三条总线并行工作。
哈佛总线结构
核心思想
程序存储器与数据存储器物理分开，拥有独立的程序总线、数据总线，指令和数据可以并行访问，取指令和读写数据可同时进行，提高执行效率。
对比冯‑诺依曼结构：指令、数据共用同一套存储器与总线，取指和数据访问只能串行，会发生总线冲突（冯诺依曼瓶颈）。
关键特点
- 存储空间分离 程序 ROM、数据 RAM 是两套独立物理存储器，地址空间相互独立，地址可以重叠。
- 两套独立总线
- 程序总线：传输指令、程序常数
- 数据总线：传输运算数据 可以同时取指令 + 读写数据，流水线效率高。
- 适合嵌入式 MCU、DSP（STM32、51 单片机就是哈佛结构）
简单例子
CPU 一个时钟周期：
- 程序总线：从程序存储器取出下一条指令
- 数据总线：同时完成运算数的读 / 写
冯诺依曼同一时刻只能做其中一件。
改进：改良哈佛结构
现代 MCU 大多使用改良哈佛结构：
- 指令、数据存储器物理分离；
- 数据总线可访问程序空间，支持在程序 ROM 中读取常量（查表）。
对比速记
冯‑诺依曼 哈佛 存储器 指令数据共用 指令、数据物理分开 总线 单套总线 独立程序、数据总线 访问 串行，取指访存互抢总线 并行，可同时取指 + 读写数据 代表 x86 PC 51 单片机、DSP、STM32 考点简答版：
哈佛结构的核心思想是将程序存储器和数据存储器在物理上分开，设置独立的程序总线和数据总线，实现取指令和访问数据并行操作，克服冯诺依曼瓶颈，提升运行速度。
三、核心枢纽：AHB 总线矩阵
AHB 总线矩阵是整个系统的交通枢纽，负责连接所有总线主机和总线从机，完成地址译码、总线仲裁、访问保护。
1. 总线主机（Master）
可以主动发起总线读写请求的单元：
- Cortex-M3 内核（通过 ICode、DCode、系统总线）
- DMA1 控制器、DMA2 控制器
2. 总线从机（Slave）
被动响应读写请求的单元：
- Flash 存储器、SRAM 存储器
- AHB 外设（RCC、FLASH 接口、CRC 等）
- AHB-APB1 桥、AHB-APB2 桥（背后是 APB 外设）
- FSMC 静态存储控制器
3. 矩阵核心能力
- 并发访问：不同主机同时访问不同从机时，矩阵可以同时接通，互不阻塞。 例：内核用 ICode 总线取 Flash 指令，同时 DMA 搬移 SRAM 里的数据，两者完全并行，不需要等待。
- 总线仲裁：多个主机同时访问同一个从机时，按优先级仲裁，高优先级先访问，低优先级等待。
- 地址译码：根据主机发出的地址，自动判断访问的是哪个从机，选通对应通路。
- 访问保护：支持存储器保护单元（MPU），限制非法地址访问。
四、高速主干：AHB 系统总线
AHB（Advanced High-performance Bus）是系统的高速主干总线，最高运行频率 72MHz（HCLK），挂载所有核心高速模块。
AHB 总线上的主要模块
模块 作用 基地址 内置 Flash 存储程序代码、常量数据 0x08000000内置 SRAM 运行内存、堆栈、变量 0x20000000RCC 时钟控制器 系统时钟、外设时钟控制 0x40021000DMA1 / DMA2 直接存储器访问控制器 0x40020000/0x40020400FLASH 接口 Flash 读写控制、预取缓冲 0x40022000CRC 校验单元 硬件 CRC 计算 0x40023000AHB-APB2 桥 AHB 转 APB2 高速外设总线 - AHB-APB1 桥 AHB 转 APB1 低速外设总线 - 注意：
所有 GPIO 端口不在 AHB 总线上，而是挂载在 APB2 外设总线上，通过 AHB-APB2 桥和 AHB 总线通信。
五、外设分支：APB1 与 APB2 总线
APB（Advanced Peripheral Bus）是专门的外设总线，通过 AHB-APB 桥从 AHB 总线扩展而来，分为高速 APB2 和低速 APB1，外设按速度分级挂载。
两条 APB 总线核心对比
维度 APB2 高速外设总线 APB1 低速外设总线 最高时钟 72MHz（PCLK2，和 AHB 同频，不分频） 36MHz（PCLK1，AHB 2 分频） 设计定位 高速外设、需要快速响应的外设 低速外设、对速度不敏感的外设 地址区间 0x40010000 ~ 0x4001FFFF0x40000000 ~ 0x4000FFFF核心外设 所有 GPIO 端口、USART1、SPI1、ADC1/2、AFIO、EXTI USART2/3、SPI2、I2C1/2、TIM2~TIM7、看门狗、BKP、PWR
为什么 GPIO 挂在 APB2 上？
GPIO 常常需要高速翻转输出电平、快速读取引脚状态，对总线速度要求高；APB2 是高速外设总线，和 AHB 同频 72MHz，能满足 GPIO 高速翻转的性能需求。
关于 APB 桥
AHB-APB 桥不只是简单的连线，核心做三件事：
- 协议转换：AHB 协议转 APB 协议，匹配两种总线的时序、信号定义。
- 时钟分频：APB1 桥做 2 分频，输出 36MHz 的 PCLK1 给低速外设。
- 总线缓冲：隔离高速总线和低速总线，避免低速外设拖慢 AHB 总线。
六、关键机制：地址译码与时钟门控
1. 地址译码：统一编址的硬件实现
CPU 发出一个 32 位地址后，总线矩阵里的地址译码器会按地址范围判断目标设备：
- 地址落在
0x080xxxxx→ 选通 Flash- 地址落在
0x200xxxxx→ 选通 SRAM- 地址落在
0x4001xxxx→ 路由到 APB2 总线，APB2 再译码选中具体外设- 地址落在
0x4000xxxx→ 路由到 APB1 总线这就是统一编址的硬件本质：不需要专门的 IO 指令，CPU 只需要发地址，硬件自动根据地址选通对应的从机，读写内存和读写外设用完全相同的指令。
2. 时钟门控：低功耗的核心，也是「必须开时钟」的根源
什么是时钟门控
每个外设的时钟输入都有一个独立的开关（门控），默认全部关闭，软件通过 RCC 寄存器控制开关。时钟关闭时，外设内部电路完全不工作，寄存器无法读写，引脚也不工作。
为什么要这么设计
STM32 是单片机，主打低功耗。绝大多数外设不是每时每刻都在用，不用的时候关掉时钟，可以大幅降低芯片功耗。
和总线的关系
- 时钟是外设工作的动力，没有时钟，外设电路无法响应总线读写请求。
- 你写
GPIOA->ODR = 1，总线把数据送到 GPIOA 门口，但 GPIOA 时钟没开，电路不工作，数据写不进去，引脚也没反应。- 这就是「操作任何外设之前，必须先开启对应总线的外设时钟」的硬件底层原因。
对应寄存器
- APB2 外设时钟：
RCC_APB2ENR寄存器，每一位对应一个外设的时钟开关
- 第 2 位：GPIOA 时钟使能
- 第 3 位：GPIOB 时钟使能
- APB1 外设时钟：
RCC_APB1ENR寄存器
七、一次 GPIO 写操作的完整总线流程
以执行
GPIOA->ODR = 0x0001为例，从代码到硬件引脚，总线层面完整走一遍：
- 内核执行指令 CPU 执行 STR 存储指令，把数值
0x0001写入地址0x4001080C（GPIOA_ODR 的地址），请求通过系统总线发出。- AHB 矩阵路由 地址和数据进入 AHB 总线矩阵，地址译码器识别出
0x4001080C属于 APB2 外设区间，把请求路由到 AHB-APB2 桥。- 总线桥转换 AHB-APB2 桥完成 AHB 协议到 APB 协议的转换，匹配时序和信号，把请求发到 APB2 总线上。
- APB2 外设译码 APB2 总线上的地址译码器进一步译码，识别出地址对应 GPIOA 端口，选通 GPIOA 外设。
- 寄存器写入 数据写入 GPIOA 的 ODR 输出数据寄存器，硬件电路根据 ODR 的值，更新输出驱动级的 MOS 管通断。
- 引脚电平变化 输出驱动电路驱动外部物理引脚，电平发生变化，LED 点亮/熄灭。
反过来，读 GPIO 输入电平就是逆过程：引脚电平→IDR 寄存器→APB2 总线→AHB 桥→系统总线→内核 CPU。
**🚩**高频面试考点
STM32F1 有哪几条总线？有什么区别？
内核侧有 ICode、DCode、系统三条总线；
系统级分为 AHB 高速主干总线、APB2 高速外设总线、APB1 低速外设总线。
AHB 最高 72MHz，挂载核心模块；
APB2 最高 72MHz，挂载 GPIO、SPI1 等高速外设；
APB1 最高 36MHz，挂载串口、定时器等低速外设。
GPIO 挂载在哪条总线上？为什么？
挂载在 APB2 高速外设总线上。
GPIO 需要高速翻转电平，对总线速度要求高，APB2 和 AHB 同频 72MHz，能满足性能需求。
操作外设之前为什么必须开启时钟？不开启会怎么样？
STM32 每个外设都有独立的时钟门控，默认关闭以降低功耗。
时钟关闭时外设电路不工作，无法响应总线读写，寄存器配置不生效，引脚无任何反应。
AHB 总线矩阵的作用是什么？
作为总线核心枢纽，连接所有总线主机和从机；
支持多主机并发访问不同从机，提升总线带宽；
负责地址译码、总线仲裁、访问保护。
什么是统一编址？总线层面怎么实现？
外设寄存器和内存共用同一个 32 位地址空间，CPU 用普通内存读写指令即可访问外设。
总线地址译码器根据地址范围自动选通对应的从机（内存/外设），硬件自动完成地址到设备的映射。
APB1 和 APB2 最高频率分别是多少？为什么不一样？
APB2 最高 72MHz，和 AHB 同频；
APB1 最高 36MHz，是 AHB 的 2 分频。
低速外设不需要高时钟，降频可以降低功耗和电磁干扰，也降低硬件设计难度
