论文来源：陈二军, 张玉玲, 路少磊, 等. 空气纳米气泡的稳定性及理化特性J. 化工进展, 2021, DOI:10.16085/j.issn.1000-6613.2021-2388
核心亮点 ：水力空化 LF-1500 发生器在 0.4 MPa、30 mL/min 工况下产生 140~450 nm Air-NBs + 压力从 0.2 MPa 升至 0.6 MPa 时去离子水中平均粒径 317 nm → 256 nm、CaCl₂ 溶液中 309 nm → 165 nm + CaCl₂ 浓度从 1000 mg/L 增至 5000 mg/L 时平均粒径 241 nm → 94 nm + pH 5~9 范围内粒径随 pH 升高而减小、碱性条件电负性最强 + 温度 70℃ 时 CaCl₂ 溶液中 Zeta 电位反转为正 + Air-NBs 在去离子水与 CaCl₂ 溶液中均可稳定存在 5 天 + DLVO 理论与 Zeta 电位效应合理化阐释稳定性机制
一、研究背景与技术痛点
纳米气泡（NBs）因具有胶体双电层结构、稳定存在时间长、表面 Zeta 电位高、无二次污染等独特物理性质，在矿物浮选、环境水处理、生物医学工程等领域受到广泛关注。空气纳米气泡（Air-NBs）因气源易得而成为研究最多的体系。然而，纳米气泡的存在长期受到质疑------根据经典 Young-Laplace 方程 p_i = p_0 + 2\\sigma/r，纳米级小气泡内部压力应极高，理论上应在几微秒内溶解消失，这与实验中观察到的"长寿命稳定存在"现象相悖。
在工程应用中，纳米气泡的物性是工艺效果的底层决定因素：
- 曝气与浮选工艺：气泡粒径直接决定传质效率与污染物捕获能力，需根据工况精细调控。
- 循环冷却系统防垢 ：Air-NBs 已被证明对固体表面微小颗粒有出色清洗效果（Yabe 等利用 NB 清洗掉硅晶片表面 92% 的氧化铝颗粒），但循环冷却系统具有盐分高（以 CaCl₂ 为主）、碱度强、水温温差大的复杂工况，必然影响气泡胶体性质。
- 臭氧/氧气 NB 水处理：如前序系列中 O₃-MNBs 降解布洛芬、饮用水中 TOPs 去除、GAC 原位再生等工艺，其氧化效率的上限受限于 O₃-NBs 的粒径分布、Zeta 电位与半衰期。
- NBW 强化厌氧消化：前序研究中空气-NBW 在稻草--猪粪共消化中实现甲烷增产 59.80%，其根本在于 NBW 的"小尺寸-高稳定性-负电特性"三位一体物性。
核心科学问题 ：现有文献对纳米气泡的研究多集中于应用端，关于 Air-NBs 本身的粒径分布、Zeta 电位在不同环境因子（压力、电解质、pH、温度）下的演化规律缺乏系统认知，尤其在循环冷却系统等复杂高盐、强碱、变温工况下的基础物性数据近乎空白，极大限制了对实际应用内在机理的认识。
核心切入点 ：本文利用水力空化原理的 LF-1500 纳米气泡发生器制备 Air-NBs，采用动态光散射（DLS）与相位分析光散射（M3-PALS）技术，系统考察装置运行压力、电解质浓度、pH、温度四类因子对 Air-NBs 粒径分布与 Zeta 电位的影响，并通过 5 天在线监测评估其在去离子水与 CaCl₂ 溶液中的稳定性，最终用 DLVO 理论与 Zeta 电位效应阐释稳定机制。
二、实验设计
1. 材料与装置
- 气源：空气
- 吸入液：新制备去离子水静止 48 h 后经粒径分布测试确认无本底气泡与颗粒物
- 纳米气泡发生器 ：LF-1500 型（上海行恒科技），功率 90 W，最大使用压力 0.8 MPa，工况流量 1500 mL/min
- 表征仪器：Zetasizer Nano ZSE 纳米粒度-Zeta 电位分析仪（英国马尔文），折射率设为 1，散射角 173°，可检测粒径范围 0.3 nm~10 μm
- 试剂：NaCl、CaCl₂、HCl、NaOH 均为分析纯
2. Air-NBs 发生方法
- 默认工况：空气泵压力 0.4 MPa 、进气流量 30 mL/min，发生器运行充泡 10 min 至粒径稳定
- 压力梯度实验：0.2 / 0.4 / 0.6 MPa
- 电解质浓度梯度：CaCl₂ 1000 / 3000 / 5000 mg/L；NaCl 同浓度对比
- pH 梯度：5~9（HCl/NaOH 调节）
- 温度梯度：室温~70℃（恒温水浴）
3. 表征方法
- 粒径分布：DLS 法测布朗运动气泡扩散，Stokes-Einstein 方程换算粒径
- Zeta 电位：M3-PALS 测电泳迁移率，Smoluchowski 方程计算
- 稳定性监测 ：对去离子水与 CaCl₂ 溶液中的 Air-NBs 粒径进行 5 天在线监测
三、核心结果与数据分析

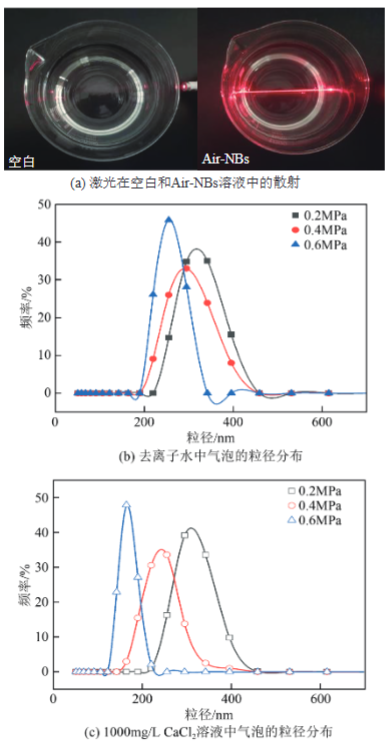

1. 运行压力对 Air-NBs 粒径分布的影响
压力效应：
| 运行压力 (MPa) | 去离子水中平均粒径 (nm) | CaCl₂ 溶液中平均粒径 (nm) |
|---|---|---|
| 0.2 | 317 | 309 |
| 0.4 | 中间值 | 中间值 |
| 0.6 | 256 | 165 |
📌 压力从 0.2 MPa 升至 0.6 MPa，去离子水中 Air-NBs 平均粒径 317 nm → 256 nm （降幅 19.2%）；CaCl₂ 溶液中 309 nm → 165 nm（降幅 46.6%）。
机制：压力升高 → 气体密度与气泡动量增大 → 气泡生长时间缩短 → 气泡更早从孔口脱离 → 粒径减小。CaCl₂ 溶液中粒径更小且降幅更大，表明电解质与高压具有协同细化效应。
2. 电解质浓度与种类的影响

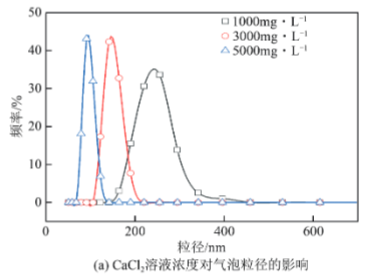

CaCl₂ 浓度效应：
- CaCl₂ 浓度从 1000 mg/L 增至 5000 mg/L
- Air-NBs 平均粒径从 241 nm 降至 94 nm（降幅 61.0%）
Zeta 电位响应：

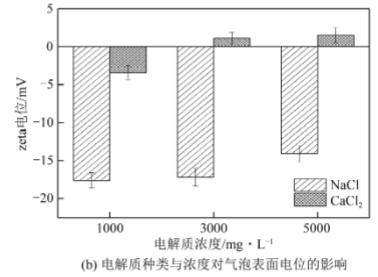

| 电解质 | 浓度 1000 mg/L | 浓度 5000 mg/L | 电位变化趋势 |
|---|---|---|---|
| NaCl | -17.60 mV | -14.07 mV | 电负性减小 |
| CaCl₂ | -3.45 mV | +1.47 mV | **电位反转（负→正）** |
💡 纯水中气泡带负电（约 -30 mV），无机阳离子被吸引到气-水界面形成双电层。Ca²⁺ 的静电作用强于 Na⁺，更容易被吸引到界面上，导致 CaCl₂ 溶液中 Air-NBs 电负性更小甚至在 5000 mg/L 时发生电位反转。
机制解释：电解质存在改变溶液气-水界面结构，离子被吸附在气泡表面压缩双电层厚度，导致气泡粒径缩小。
3. pH 对 Air-NBs 理化特性的影响

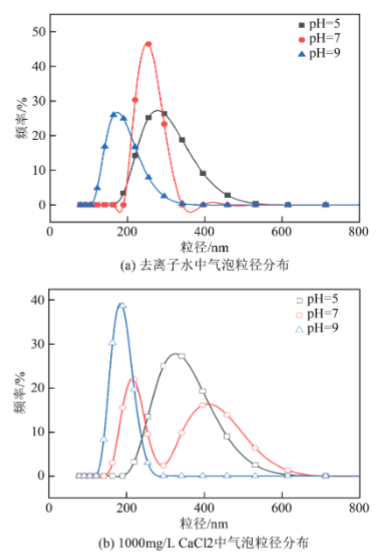

粒径响应：
- pH 5~9 范围内，去离子水与 CaCl₂ 溶液中 Air-NBs 粒径均随 pH 增加而减小
- pH 升高 → 溶液 OH⁻ 浓度增大 → 气泡界面 OH⁻ 吸附量增加 → 电负性增强 → 静电斥力减弱气泡间聚结合并 → 粒径减小

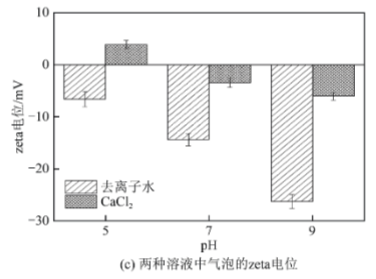

Zeta 电位响应：
- 随 pH 增加，气泡电负性迅速增强
- CaCl₂ 电解质的加入会降低气泡的电负性
- Air-NBs 气液界面的负电荷可用界面优先吸附 OH⁻ 解释（Takahashi 界面充电机制）
📌 碱性溶液比酸性溶液更有利于 Air-NBs 的形成和稳定------这一结论对前文 O₃-MNBs 在 pH>7 条件下降解布洛芬（·OH 主导，去除率 >99.4%）的最优 pH 窗口提供了物性层面的支撑。
4. 温度对 Air-NBs 理化特性的影响

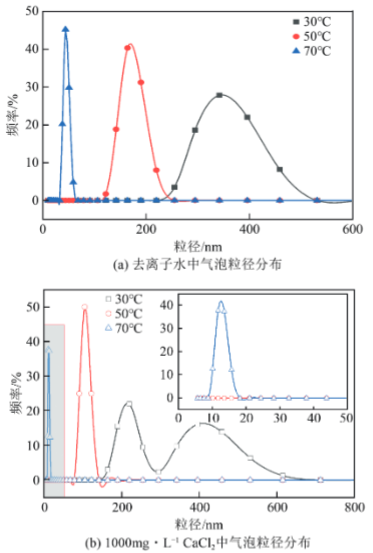

粒径响应：
- 去离子水与 CaCl₂ 溶液均显示气泡粒径随温度升高而减小
- CaCl₂ 溶液中粒径更小且减小幅度更大
- 机制：温度升高 → 溶液黏度、密度、表面张力降低 → 气泡脱离时所受阻力减小 → 粒径减小；同时高温可能造成相界面不稳定，气泡发生破裂

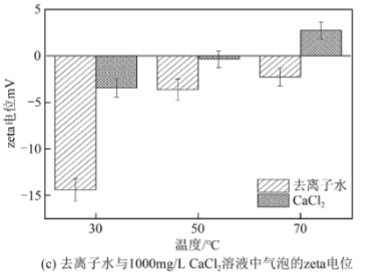

Zeta 电位响应：
- 随温度升高，两种溶液中 Air-NBs 的 Zeta 电位电负性均减小
- 70℃ 时 CaCl₂ 中 Air-NBs 电位发生反转，表现出正电位
⚠️ 高温导致气泡静电斥力减弱，气泡聚合破裂现象加剧，从而缩短 Air-NBs 的寿命。高温下应用 Air-NBs 时需要持续通入气泡以保证其发挥作用------这对实际工程中夏季高温水体或热力循环系统的 NB 工艺设计具有重要警示意义。
5. Air-NBs 粒径随时间的演化
短期演化（0~10 min）：

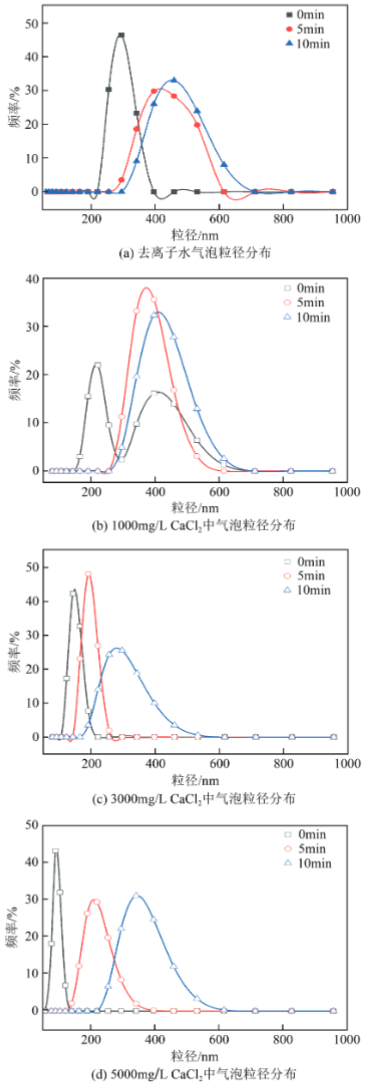

| 溶液体系 | 0 min 平均粒径 (nm) | 10 min 平均粒径 (nm) |
|---|---|---|
| 去离子水 | 295 | 459 |
| CaCl₂ 1000 mg/L | 216 | 411 |
| CaCl₂ 3000 mg/L | 148 | 279 |
| CaCl₂ 5000 mg/L | 94 | 348 |
📌 四种溶液中 Air-NBs 粒径均随时间逐渐增大，符合 Shin 等提出的"纳米气泡通过与相邻纳米气泡合并而生长"的聚结机制。

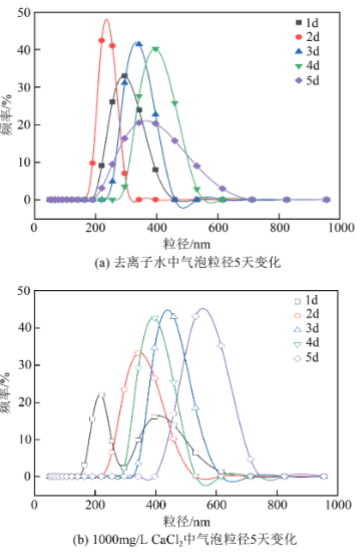

长期稳定性（5 天监测）：
- Air-NBs 在去离子水与 CaCl₂ 溶液中均可长时间存在 5 天之久
- 与去离子水相比，CaCl₂ 溶液中气泡初始粒径较小，但后期生长速度较快
- 原因：CaCl₂ 溶液中气泡表面电位绝对值降低，气泡聚合现象加剧
💡 这一数据呼应了前序 NBW 强化厌氧共消化研究中"~140 nm 空气-NBW 可在水中维持约 14 天"的观察，共同证实了水力空化法制备的 Air-NBs 具有工程上可接受的长寿命。
稳定机制的理论阐释：
- 离子效应假说：离子杂质被吸附到气泡表面，对气体流出形成扩散屏蔽；同时改变水中和气泡表面周围的氢键网络，提高气泡-水界面处的水黏度，降低水分子流动性
- DLVO 理论：胶体系统稳定性取决于范德华吸引与双电层相互作用之间的力平衡，排斥势能屏障阻止气泡相互接近与结合
- Zeta 电位效应（主流接受）：气泡带电表面产生的静电斥力避免气泡聚结
6. 循环冷却系统适用性启示
本文虽以基础物性研究为主线，但其结论对循环冷却系统 Air-NBs 防垢应用具有直接指导意义：
- 高盐环境 ：CaCl₂ 浓度升高使 Air-NBs 粒径细化至 94 nm，但同时 Zeta 电位电负性减弱甚至反转，长期稳定性受损------需通过持续补加 NB 维持有效浓度
- 强碱环境：pH 升高有利于 Air-NBs 稳定存在与细化，与循环冷却系统偏碱工况兼容
- 高温环境 ：温度升高虽使初始粒径减小，但 Zeta 电位电负性减弱，70℃ 时 CaCl₂ 体系中甚至电位反转------高温工况下 Air-NBs 寿命缩短，需连续通入
四、机理归纳：Air-NBs 物性调控的多因子协同
- 压力细化机制：高压 → 气体密度与动量增大 → 气泡生长时间缩短 → 小粒径比例增加
- 电解质双电层压缩：阳离子（尤其 Ca²⁺）被吸引至气-水界面 → 双电层厚度压缩 → 粒径缩小、Zeta 电位电负性降低甚至反转
- pH 调控界面充电：OH⁻ 优先吸附于气-水界面 → 电负性增强 → 静电斥力抑制聚结 → 碱性条件下稳定
- 温度双重效应：升温降低溶液黏度/表面张力使初始粒径减小，但同时削弱静电斥力、加速聚结破裂 → 净效应为"短期细化、长期失稳"
- 时间演化与 Ostwald 熟化：气泡间聚结导致粒径随时间逐渐增大，可能遵循 Ostwald 成熟规则
- 稳定性根源：DLVO 理论解释的范德华吸引与双电层排斥平衡 + 高绝对值 Zeta 电位提供的静电斥力屏障，共同维系 Air-NBs 的长寿命
五、讨论与定位
- 本文是一篇纳米气泡基础物性研究的扎实之作，从压力、电解质、pH、温度四个维度系统绘制了 Air-NBs 粒径与 Zeta 电位的演化地图，并用 5 天长期监测实证了稳定性，DLVO + Zeta 电位双理论框架合理阐释了稳定机制。
- 在微纳米气泡应用速览系列中的定位 ：此前 14 篇总结覆盖了 Li₂CO₃ 结晶、土壤淋洗、水合物成核、脱硫脱硝、尾气净化、CFD 模拟、污泥发酵产 SCFA、冰炖羊肉、布洛芬降解、TOPs 去除、2,4-D 去除、GAC 原位再生、PFAAs 吸附、NBW 强化厌氧产甲烷等应用场景------但这些应用的效果上限均受限于 Air-NBs 自身的物性。本文恰是从"源头"补齐了机理基石篇 ，为前序所有应用中观察到的现象提供了底层物性解释：
- O₃-MNBs 降解布洛芬在 pH>7 时最优 ← 本文证实碱性条件下 Air-NBs 电负性最强、最稳定
- NBW 可在水中维持 14 天 ← 本文证实 Air-NBs 至少稳定存在 5 天（LF-1500 同款发生器）
- CS/GAC 结合纳米气泡提升 PFAAs 吸附 ← 本文证实 Air-NBs 带负电、可与正电表面通过静电捕获
- 高温工况下 NB 工艺效果衰减 ← 本文证实 70℃ 时 CaCl₂ 体系中 Zeta 电位反转为正、稳定性受损
- 与前序剪切法 MNB 特性与 CFD 研究的互补：前文聚焦剪切法产生微气泡（Dn(50)=46 μm）的宏观特性与流场模拟；本文聚焦水力空化法产生纳米气泡（140~450 nm）的胶体特性与环境响应，二者分别对应"微气泡宏观传质"与"纳米气泡界面物性"两个尺度。
- 局限一：研究仅针对空气-NBs，对于 O₃-NBs、O₂-NBs、N₂-NBs 等其他气源的物性在不同环境因子下的演化规律虽可类比，但气体溶解度差异可能带来定量区别。
- 局限二：稳定性监测为 5 天，更长周期（如前序研究中观察到的 14 天）的粒径演化与聚结行为有待拓展。
- 局限三：DLVO 理论虽能合理化阐释稳定性，但离子效应（扩散屏蔽、氢键网络改变）的具体贡献比例仍未定量化，作者亦指出"还需要进一步研究证实"。
六、总结
| 维度 | 本文贡献 |
|---|---|
| 发生器工况 | LF-1500 水力空化，0.4 MPa、30 mL/min 默认工况；0.2~0.6 MPa 压力梯度 |
| 压力效应 | 0.2→0.6 MPa：去离子水 317→256 nm；CaCl₂ 溶液 309→165 nm |
| 电解质效应 | CaCl₂ 1000→5000 mg/L：平均粒径 241→94 nm；Zeta 电位 -3.45→+1.47 mV（反转） |
| pH 效应 | pH 5~9：粒径随 pH 升高而减小；碱性条件下电负性最强、最稳定 |
| 温度效应 | 升温使初始粒径减小，但 Zeta 电位电负性减弱；70℃ 时 CaCl₂ 中电位反转为正 |
| 时间演化 | 0~10 min 内粒径逐渐增大（聚结机制）；5 天长期监测证实稳定存在 |
| 稳定性机制 | DLVO 理论（范德华吸引 vs 双电层排斥）+ Zeta 电位静电斥力效应 |
| 工程指导 | 高盐、强碱、高温工况下 Air-NBs 物性演化规律与持续补加策略 |
该工作为微纳米气泡技术的基础物性数据库 填补了关键空白，系统揭示了水力空化 Air-NBs 在压力、电解质、pH、温度四维因子下的粒径与 Zeta 电位响应规律，以 DLVO 理论与 Zeta 电位效应合理化阐释了长寿命稳定机制。其结论为前序系列中所有 Air-NBs/O₃-MNBs 应用场景的效果优化提供了底层物性依据------纳米气泡技术的工艺放大与工程调控，必须以对其基础物性的深刻理解为前提。后续可围绕不同气源 NB 的物性对比、实际复杂水体（DOM、多离子共存）中的 NB 演化、以及 NB 物性与终端应用效果的定量构效关系展开深入研究。
发布说明：
本内容为对一篇开放获取（CC BY 4.0）学术论文的翻译与解读，旨在进行知识分享与技术交流，不涉及任何商业用途。所有科学观点均归原作者所有。
