Qt C++插件化编写项目（1）

插件化编程的特点

插件化工业数据采集监控平台非常普遍使用，主要有

宿主程序（main.cpp + MainWindow）负责加载插件、管理UI、提供深色工业风界面。
插件系统：所有业务功能均以动态库（.dll）形式存在，通过 PluginInterface 标准接口被宿主发现和管理。
消息总线：以 MessageBusPlugin 插件的形式提供通信能力，内部实现优先级队列、通配符订阅、背压保护、统计监控等工业级特性。

为什么这种架构在工业领域是主流？

工业现场环境复杂，需求多变，这种架构能很好地应对挑战：

应对不确定性，实现"热插拔"：工业现场设备种类繁多，通信协议各异（如Modbus、OPC UA、MQTT等）。插件化架构允许软件像搭积木一样，通过加载不同的"协议插件"或"设备驱动插件"来适配新设备，而无需改动核心系统。这种热插拔能力，对于需7x24小时不间断运行的工业系统至关重要。
实现系统解耦，提升稳定性：工业监控系统功能繁多（数据采集、报警、历史存储、可视化等）。消息总线模式将这些功能模块彻底解耦。一个模块的故障（如某个第三方插件崩溃）理论上不会拖垮整个系统，大大提升了系统的健壮性。
促进团队协作，加速开发：在大型工业软件项目中，不同团队可并行开发各自的插件。例如，A团队开发Modbus驱动插件，B团队开发报警插件，他们只需遵守统一的插件接口和消息格式，互不干扰，显著提升开发效率。
行业巨头的共同选择：大厂都采用了类似的设计思想。

所以对插件化项目编程非常有必要进行整体的理解

小demo助理解

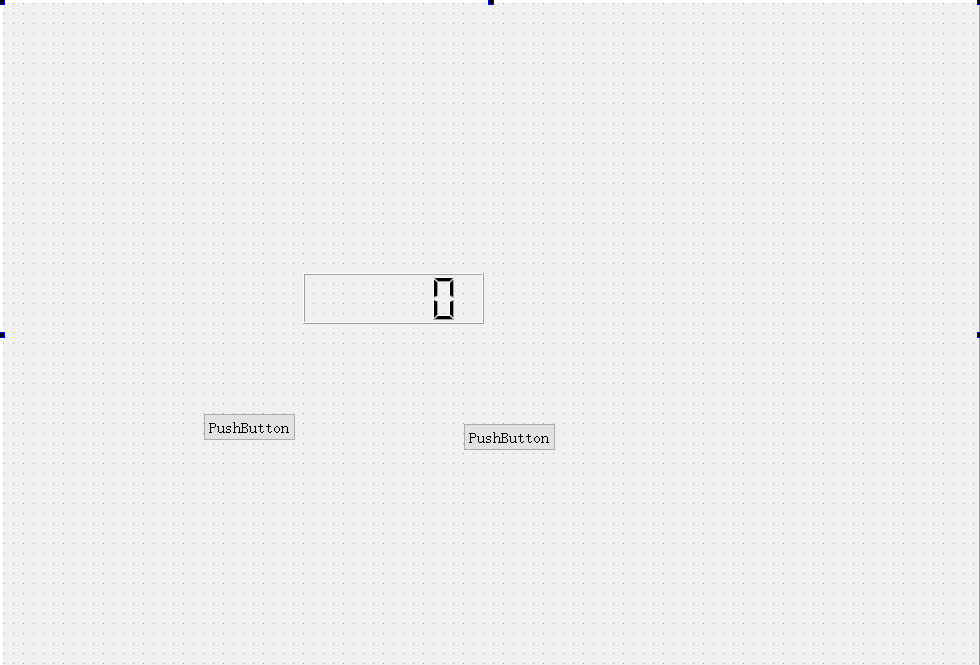

这里先来一个小demo，为的是对最简化插件化编程工作流程的理解。这个demo只实现了一个插件，节目上有两个按钮，当点击开始时计数从1开始每秒递增计数，再点击一下停止递增，点击清除按钮计数再从零开始。插件的节目设计如图所示

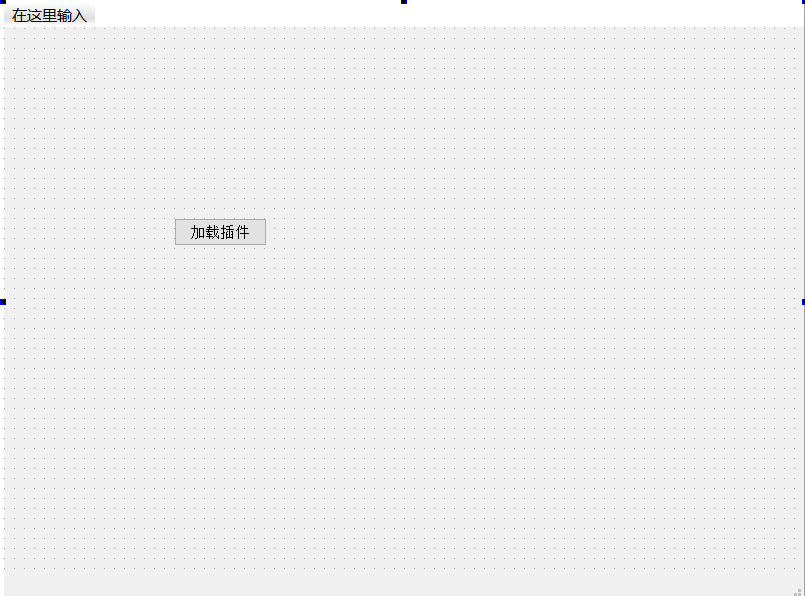

在主界面放置一个加载插件按钮

mainwindow.h

cpp 复制代码

#ifndef MAINWINDOW_H
#define MAINWINDOW_H

#include <QMainWindow>
#include <QList>
#include <QPluginLoader>
#include "PluginInterface.h"

QT_BEGIN_NAMESPACE
namespace Ui { class MainWindow; }
QT_END_NAMESPACE

class MainWindow : public QMainWindow
{
    Q_OBJECT

public:
    MainWindow(QWidget *parent = nullptr);
    ~MainWindow();

private slots:
    void onLoadPlugin();
private:
    Ui::MainWindow *ui;
    QList<QPluginLoader*> m_loaders;
    QList<PluginInterface*> m_plugins;
    QList<QWidget*> m_widgets;
};
#endif // MAINWINDOW_H

这段代码是宿主程序（应用程序框架）的主窗口头文件，它扮演着"插件容器"和"UI管家"的角色。如果说插件是"可插拔的零件"，那么这个 MainWindow 就是承载这些零件的"机箱"。

< QPluginLoader：是 Qt 提供的动态加载器类。宿主就是靠它，在程序运行时去读取硬盘上的动态库文件，并把插件"拽"进内存的。

< "PluginInterface.h"：这是宿主和插件之间的契约。宿主不关心插件内部的具体实现，只关心它是不是实现了 createWidget、initialize 等方法。

< 核心成员变量

cpp 复制代码

QList<QPluginLoader*> m_loaders;
QList<PluginInterface*> m_plugins;
QList<QWidget*> m_widgets;

m_loaders（加载器账册）：存储 QPluginLoader* 指针。

当点击"加载"选择了一个 .dll 后，就会 new 一个 Loader 并存入这里。作用：当程序关闭或卸载插件时，必须调用 loader->unload()，并且 delete loader，以防止内存泄漏和句柄占用。

m_plugins（插件接口账册）：存储 PluginInterface* 指针。

通过 qobject_cast<PluginInterface*>(loader->instance()) 转型成功后存入。作用：当需要释放插件时，可以遍历调用 iface->release()，让插件有机会释放自己内部占用的资源。

m_widgets（界面窗口账册）：存储 QWidget* 指针。

插件调用 createWidget(this) 返回的界面，会被存入这里。作用：当宿主退出时，可以统一删除这些窗口（虽然 Qt 父子机制会自动删，但显式管理可以避免野指针风险）。

如果把整个系统比作一台电脑主机：

MainWindow 就是主板，提供了电源（事件循环）和插槽（QStackedWidget）。

m_loaders 是PCIe 接口的驱动程序，负责识别新插入的硬件。

m_plugins 是设备管理器，记录当前插了哪些显卡、网卡。

m_widgets 是显示器，负责把硬件的性能（UI界面）展示给用户看。

这段代码完全没有提及任何具体的业务逻辑（比如报警表格、数据模拟）。它只定义了"如何加载"和"如何管理"，至于加载进来的是计算器还是工业监控，它完全不关心。这就是"面向接口编程"的典型体现。

mainwindow.cpp

cpp 复制代码

#include "mainwindow.h"
#include "ui_mainwindow.h"
#include <QFileDialog>
#include <QMessageBox>
#include <QDebug>

MainWindow::MainWindow(QWidget *parent)
    : QMainWindow(parent), ui(new Ui::MainWindow) {
    ui->setupUi(this);

    // 连接加载按钮
    connect(ui->pushButtonLoad, &QPushButton::clicked, this, &MainWindow::onLoadPlugin);
}

MainWindow::~MainWindow() {
    for (auto loader : m_loaders) {
        loader->unload();
        delete loader;
    }
    delete ui;
}

void MainWindow::onLoadPlugin() {
    QString file = QFileDialog::getOpenFileName(this, "选择插件", "./bin/plugins", "*.dll");
    if (file.isEmpty()) return;

    QPluginLoader* loader = new QPluginLoader(file, this);
    QObject* inst = loader->instance();
    if (!inst) {
        QMessageBox::warning(this, "错误", loader->errorString());
        delete loader;
        return;
    }

    PluginInterface* iface = qobject_cast<PluginInterface*>(inst);
    if (!iface) {
        QMessageBox::warning(this, "错误", "不是有效的插件");
        delete loader;
        return;
    }

    if (!iface->initialize()) {
        QMessageBox::warning(this, "错误", "初始化失败");
        delete loader;
        return;
    }

    QWidget* w = iface->createWidget(this);
    if (w) {
        w->setAttribute(Qt::WA_DeleteOnClose);
        w->show();
        m_widgets.append(w);
    }

    m_loaders.append(loader);
    m_plugins.append(iface);
    qDebug() << "Loaded:" << iface->pluginInfo().name;
}

cpp 复制代码

loader->instance()

内部调用了操作系统的动态链接 API（Windows 上是 LoadLibrary，Linux 上是 dlopen）。它将 .dll 加载进进程内存，并执行其中的工厂函数（由 Q_PLUGIN_METADATA 宏生成的代码）。

cpp 复制代码

qobject_cast 的工作机制：

它利用 Qt 的元对象系统（MOC）检查 inst 对应的 QMetaObject。只有当插件类在声明时使用了 Q_INTERFACES(PluginInterface) 宏，且编译时生成的元数据中包含了 PLUGIN_INTERFACE_IID，qobject_cast 才会返回正确的 PluginInterface* 指针。

PluginInterface.h

cpp 复制代码

#ifndef PLUGININTERFACE_H
#define PLUGININTERFACE_H

#include <QObject>
#include <QString>
#include <QWidget>

struct PluginInfo {
    QString name;
    QString version;
};

class PluginInterface {
public:
    virtual ~PluginInterface() {}
    virtual PluginInfo pluginInfo() const = 0;
    virtual QWidget* createWidget(QWidget* parent = nullptr) = 0;
    virtual bool initialize() = 0;
    virtual void release() = 0;
};

#define PLUGIN_INTERFACE_IID "com.demo.PluginInterface/1.0"
Q_DECLARE_INTERFACE(PluginInterface, PLUGIN_INTERFACE_IID)

#endif

#define PLUGIN_INTERFACE_IID "com.demo.PluginInterface/1.0" Q_DECLARE_INTERFACE(PluginInterface, PLUGIN_INTERFACE_IID)

Q_DECLARE_INTERFACE(PluginInterface, PLUGIN_INTERFACE_IID) 告诉 Qt 的元对象编译器（MOC）：

"请把这个类（PluginInterface）和这个字符串（"com.demo.PluginInterface/1.0"）绑定在一起，并写入插件的元数据中。"

运行时校验：当宿主执行 qobject_cast<PluginInterface*>(inst) 时，它并不是去比较 C++ 的类地址，而是去比较 inst 背后携带的 IID 字符串和当前上下文中 PluginInterface 的 IID 字符串是否完全一致。

一致 → 转换成功，返回指针。

不一致（比如插件用的旧版接口 /0.9，宿主用的是新版 /1.0）→ 转换失败，返回 nullptr，程序安全退出。

💡 结论：没有这个宏，qobject_cast 就退化成普通的 C 风格强转，失去跨 DLL 类型安全保障。它是必须的，且绝对不能省略。

counterPlugin.h

cpp 复制代码

#ifndef COUNTERPLUGIN_H
#define COUNTERPLUGIN_H

#include <QObject>
#include "PluginInterface.h"

class CounterPlugin : public QObject, public PluginInterface {
    Q_OBJECT
    Q_INTERFACES(PluginInterface)
    Q_PLUGIN_METADATA(IID PLUGIN_INTERFACE_IID)

public:
    PluginInfo pluginInfo() const override {
        return {"计数器插件", "1.0"};
    }
    QWidget* createWidget(QWidget* parent) override;
    bool initialize() override { return true; }
    void release() override {}
};

#endif

counterPlugin.cpp

cpp 复制代码

#include "counterplugin.h"
#include "counterwidget.h"

QWidget* CounterPlugin::createWidget(QWidget* parent) {
    return new CounterWidget(parent);
}

为什么要多重继承？

插件必须是 QObject 的子类（因为需要元对象信息、信号槽和 qobject_cast 支持），同时又必须是 PluginInterface 的子类（以满足宿主的业务契约）。C++ 的多重继承在这里完美地将"Qt 基础设施"和"业务接口"结合起来。

cpp 复制代码

 Q_OBJECT
 Q_INTERFACES(PluginInterface)
 Q_PLUGIN_METADATA(IID PLUGIN_INTERFACE_IID)

这是插件类区别于普通类的最关键三行：

Q_OBJECT：激活 Qt 元对象系统。它让 MOC（元对象编译器）为这个类生成 metaObject()、className() 等关键方法。如果没有这个宏，qobject_cast 将完全失效。

Q_INTERFACES(PluginInterface)：向元对象系统显式声明："我实现了 PluginInterface 接口"。

宿主执行 qobject_cast<PluginInterface*>(inst) 时，会检查 inst 的元对象中是否注册了 PLUGIN_INTERFACE_IID。这个宏就是完成注册的关键步骤。

Q_PLUGIN_METADATA(IID PLUGIN_INTERFACE_IID)：这是真正的"导出工厂"。

它在编译时生成一个全局唯一的工厂函数，这个函数会被 QPluginLoader 调用。

它将 PLUGIN_INTERFACE_IID（接口 ID）写入 DLL 的元数据段。宿主在不加载整个 DLL 的情况下，就能读取这个 IID 来判断是否匹配。

关键点：正是因为有这个宏，我们才完全不需要手动写 __declspec(dllexport)，也不需要那个烦人的 _global.h 文件。

counterwidget.h

cpp 复制代码

#ifndef COUNTERWIDGET_H
#define COUNTERWIDGET_H

#include <QWidget>
#include <QTimer>

namespace Ui {
class CounterWidget;
}

class CounterWidget : public QWidget {
    Q_OBJECT
public:
    explicit CounterWidget(QWidget *parent = nullptr);
    ~CounterWidget();

private slots:
    void onStartClicked();
    void onClearClicked();
    void onTimeout();

private:
    Ui::CounterWidget *ui;
    QTimer m_timer;
    int m_count = 0;
};
#endif

counterwidget.cpp

cpp 复制代码

#include "counterwidget.h"
#include "ui_counterwidget.h"

CounterWidget::CounterWidget(QWidget *parent)
    : QWidget(parent), ui(new Ui::CounterWidget) {
    ui->setupUi(this);

    connect(ui->btnStart, &QPushButton::clicked, this, &CounterWidget::onStartClicked);
    connect(ui->btnClear, &QPushButton::clicked, this, &CounterWidget::onClearClicked);
    connect(&m_timer, &QTimer::timeout, this, &CounterWidget::onTimeout);

    m_timer.setInterval(1000);
    ui->lcdNumber->display("0");
}

CounterWidget::~CounterWidget() {
    delete ui;
}

void CounterWidget::onStartClicked() {
    if (m_timer.isActive()) {
        m_timer.stop();
        ui->btnStart->setText("继续");
    } else {
        m_timer.start();
        ui->btnStart->setText("暂停");
    }
}

void CounterWidget::onClearClicked() {
    m_count = 0;
    ui->lcdNumber->display("0");
}

void CounterWidget::onTimeout() {
    m_count++;
    ui->lcdNumber->display(QString::number(m_count));
}

这就是具体的业务类了，插件的实现就在这里
