大型工厂车间以太网温湿度监控系统解决方案
一、方案背景与需求分析
1.1 项目背景
大型工厂车间（如电子制造、食品加工、医药生产、精密装配、纺织印染、仓储物流等）通常具有以下显著特征：
-
面积大、跨度广：单个车间面积动辄数千至数万平方米，温湿度分布极不均匀
-
设备密集、发热量大：生产设备、烘烤线、注塑机、压缩机等持续散热，形成多个"热点区域"
-
环境要求严苛：电子产品对静电敏感、食品医药受GMP规范约束、精密加工对温湿度精度要求极高
-
多区域差异化管控：不同工段对环境参数的要求差异明显，需分区精细化调控
-
传统方案痛点突出：RS485总线传输距离受限、抗干扰差、布线复杂、难以融入企业信息化系统
1.2 设计目标
构建一套基于 以太网（TCP/IP） 架构的分布式温湿度监控系统，以多功能以太网温湿度传感器为核心，实现车间环境的全面感知 → 可靠传输 → 集中管理 → 智能联动 → 远程运维全闭环管控。
二、系统总体架构

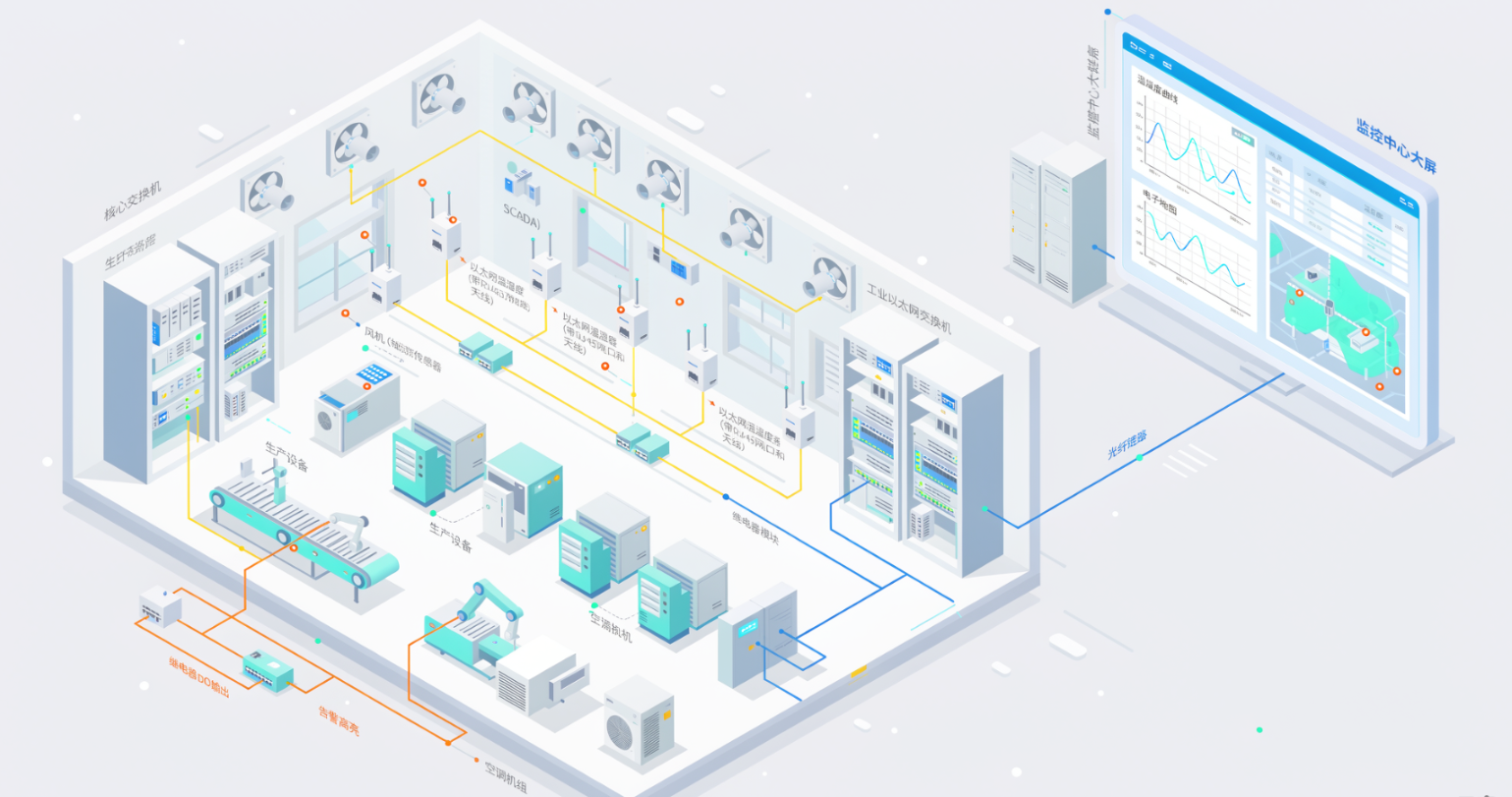

2.1 架构拓扑
┌──────────────────────────────┐ │ 监控中心 / 云平台 │ │ SCADA · Web · 数据库 · 告警 │ └──────────┬───────────────────┘ │ 以太网 (TCP/IP) ┌──────────┴───────────────────┐ │ 工厂核心工业交换机 │ └──┬──────┬──────┬──────┬──────┘ │ │ │ │ ┌──────────────────┘ │ └──────────────┐ │ ┌──────────┘ │ ▼ ▼ ▼ ┌──────────┐ ┌──────────┐ ┌──────────┐ │ 车间A交换机│ │ 车间B交换机│ │ 车间N交换机│ └──┬───┬───┘ └──┬───┬───┘ └──┬───┬───┘ │ │ │ │ │ │ ┌─────────┘ └───┐ └───────┘ │ │ ▼ ▼ ┌─────────┐ ▼ │ ┌─────────┐ ┌─────────┐ │ 风机/空调│ ┌─────────┐ │ 传感器1 │ │ 传感器2 │ ... │ 除湿/加湿│ ... │ 传感器N │ │ (温湿度) │ │ (温湿度) │ │ 执行器 │ │ (温湿度) │ └────┬────┘ └────┬────┘ └────┬────┘ └────┬────┘ │ │ │ │ │ DO输出 ────────┼────────────────────┼──→ 联动控制设备 │ │ DI输入 ←───────┼────────────────────┼── 采集外部信号 │ │ RJ45 ──────────┴────────────────────┴── 以太网通信 │ ▼ ▼ 温湿度探头 温湿度探头
复制
2.2 分层设计
| 层级 | 组成 | 功能 |
|---|---|---|
| 感知层 | 以太网温湿度传感器（含DI/DO） | 采集环境参数、采集外部信号、联动控制执行器 |
| 传输层 | 工业以太网交换机 + 光纤链路 | 数据可靠传输、VLAN隔离、链路冗余 |
| 控制层 | 边缘网关 / PLC（可选） | 协议转换、逻辑处理、断网缓存 |
| 管理层 | SCADA / EMS / 云平台 | 集中监控、数据存储、分析告警、报表 |
三、核心设备详解
3.1 以太网温湿度传感器（核心设备）
本方案的核心设备为多功能以太网温湿度传感器，集采集、通信、控制于一体，一台设备替代传统"传感器+变送器+控制器"的多模块组合。
关键参数一览
| 参数项 | 技术指标 |
|---|---|
| 温度测量 | -40℃ ~ +80℃（工业级），精度 ±0.3℃ |
| 湿度测量 | 0 ~ 100%RH，精度 ±2%RH |
| 供电方式 | ✅ POE供电（IEEE 802.3af/at）✅ 220VAC交流供电（内置电源模块）✅ 12-24VDC直流供电（宽压输入 9-36VDC） |
| 通信接口 | RJ45，10/100M自适应 |
| 通信协议 | TCP/IP、UDP、Modbus TCP、SNMP、HTTP/API |
| DI信号输入 | 数字量输入（DI），可采集外部开关量信号（如门磁、烟感、水浸、设备运行状态等） |
| DO控制输出 | 开关量输出（DO / 继电器），可直接联动控制风机、空调、除湿机、加湿器、声光报警器等 |
| 继电器容量 | 250VAC / 30VDC，5A（阻性负载） |
| 防护等级 | IP65（工业级外壳，防尘防水） |
| 工作温度 | -40℃ ~ +85℃（宽温设计） |
🔑 四大核心能力
┌─────────────────────────────────────────────────────────────┐ │ │ │ ① 三路供电 · 随心选择 │ │ ┌──────────┬──────────┬───────────┐ │ │ │ POE供电 │ 220VAC │ 12-24VDC │ │ │ │ 一根网线 │ 就近插座 │ 工业电源 │ │ │ │ 供电+通信│ 免布线 │ 宽压输入 │ │ │ └──────────┴──────────┴───────────┘ │ │ │ │ ② RJ45以太网 · 标准通信 │ │ ┌──────────────────────────────────────┐ │ │ │ Modbus TCP / SNMP / HTTP API │ │ │ │ 无缝接入工厂网络与信息化系统 │ │ │ └──────────────────────────────────────┘ │ │ │ │ ③ DI采集 · 一机多感 │ │ ┌──────────────────────────────────────┐ │ │ │ DI输入 ← 门磁/烟感/水浸/设备运行... │ │ │ │ 传感器同时作为"信号采集节点" │ │ │ └──────────────────────────────────────┘ │ │ │ │ ④ DO联动 · 就地自治 │ │ ┌──────────────────────────────────────┐ │ │ │ 温湿度超限 → DO输出 → 直接控制设备 │ │ │ │ 断网情况下联动依然正常工作 │ │ │ └──────────────────────────────────────┘ │ │ │ └─────────────────────────────────────────────────────────────┘
复制
3.2 供电方式详解
传感器的三路供电设计是本方案的一大亮点，充分适应工厂车间的复杂供电环境：
方式一：POE供电（推荐·新厂房） POE交换机 ──(Cat5e/6网线)──► 传感器 ✅ 一根网线同时供电+通信 ✅ 无需额外电源线，布线成本最低 ✅ 配合UPS实现不间断供电 方式二：220VAC供电（改造·就近取电） 车间220V插座 ──► 传感器内置电源模块 ──► 传感器 ✅ 就近取电，无需额外电源设备 ✅ 适合旧厂房改造，无POE交换机场景 方式三：12-24VDC供电（工业控制柜场景） 工业DC电源(24V) ──► 传感器端子 ✅ 宽压输入 9-36VDC，兼容性强 ✅ 可与PLC/控制柜共用电源系统 方式四：双路冗余供电（关键区域·高可靠） POE + 220VAC（或 +24VDC）同时接入 ✅ 自动切换，一路断电不影响运行
复制
设计建议：新建厂房优先采用 POE供电（布线简洁）；旧厂房改造推荐 220VAC供电（就近取电）；控制柜密集区可用 24VDC供电（共用电源）。
3.3 系统设备清单
| 序号 | 设备名称 | 规格说明 | 部署位置 |
|---|---|---|---|
| 1 | 以太网温湿度传感器 | POE/220VAC/12-24VDC三供电，RJ45，DI/DO | 车间各监测点 |
| 2 | 工业以太网交换机 | 千兆、支持VLAN、环网冗余 | 车间机柜/弱电间 |
| 3 | POE交换机 / POE供电器 | IEEE 802.3at，POE+ | 配线间（POE方案） |
| 4 | 核心交换机 | 万兆上行，三层路由 | 监控中心 |
| 5 | 光纤收发器 / 光缆 | 单模单芯，远距离传输 | 车间之间 |
| 6 | 风机 / 排风扇 | 轴流/离心，根据面积选型 | 车间天花板/墙面 |
| 7 | 空调 / 精密空调 | 工业级，支持远程启停 | 恒温恒湿区 |
| 8 | 除湿机 / 加湿器 | 工业级 | 湿度敏感区 |
| 9 | 声光报警器 | 24VDC / 220VAC | 出入口 / 走廊 |
| 10 | 监控服务器 + SCADA软件 | 工控机 / 服务器 | 监控中心 |
四、系统功能设计
4.1 温湿度实时监测
-
每个传感器独立IP地址，可通过浏览器/平台直接访问
-
采集周期可配置（默认5秒），支持Modbus TCP轮询或主动上报
-
实时数据：温度、湿度、露点温度（部分型号支持）
4.2 DI信号采集
传感器的 DI（数字量输入） 端口可采集外部开关量信号，实现"一机多用"：
| DI接入设备 | 应用场景 |
|---|---|
| 门磁开关 | 检测车间门窗开关状态 |
| 烟感探测器 | 火灾预警联动 |
| 水浸传感器 | 漏水检测 |
| 风机运行反馈 | 确认风机是否正常运行 |
| 空调故障信号 | 设备状态监控 |
| 手动急停按钮 | 紧急停止联动 |
4.3 DO联动控制（核心功能）
传感器的 DO（开关量输出 / 继电器） 端口可直接驱动外部设备，无需额外控制器。
联动逻辑示意
┌──────────────────────────────────────────────┐ │ 传感器内置联动逻辑引擎 │ │ │ │ IF 温度 ≥ 30℃ → DO1 = ON (启动排风) │ │ IF 温度 ≤ 25℃ → DO1 = OFF (停止排风) │ │ IF 湿度 ≥ 70% → DO2 = ON (启动除湿) │ │ IF 湿度 ≤ 55% → DO2 = OFF (停止除湿) │ │ IF DI(烟感)=ON → DO3 = ON (声光报警) │ │ │ │ ✅ 本地执行，不依赖网络 │ │ ✅ 支持回滞量，防止频繁启停 │ │ ✅ 支持联动延时，避免误动作 │ └──────────────────────────────────────────────┘
复制
典型联动场景
场景一：温度超限 → 启动排风 传感器检测到温度 ≥ 30℃ (持续30秒) → DO1闭合 → 交流接触器吸合 → 排风扇启动 → 温度降至 25℃ (回滞5℃) → DO1断开 → 排风扇停止 场景二：湿度超限 → 启动除湿 传感器检测到湿度 ≥ 70%RH (持续60秒) → DO2闭合 → 除湿机启动 → 湿度降至 55%RH (回滞15%RH) → DO2断开 → 除湿机停止 场景三：烟感报警 → 声光报警 + 关风 DI1 采集到烟感信号 → 触发联动 → DO3 = ON → 声光报警器启动 + 关闭新风阀门 → 同时将告警上报监控平台
复制
4.4 集中监控与管理
监控平台功能模块
| 功能模块 | 说明 |
|---|---|
| 实时数据 | 当前温湿度值、设备在线/离线状态 |
| 趋势曲线 | 温湿度历史回溯、多区域对比分析 |
| 电子地图 | 车间布局可视化、监测点位标注、区域导航 |
| 告警管理 | 分级告警、短信/邮件/语音/弹窗通知 |
| 报表统计 | 日/月/年报表、达标率统计、能耗关联分析 |
五、典型应用场景
| 场景 | 温度要求 | 湿度要求 | 联动策略 |
|---|---|---|---|
| 电子制造 | 22±2℃ | 40%~60%RH | 温高→空调；湿高→除湿；湿低→加湿 |
| 食品加工 | 按工艺分区 | 50%~70%RH | 超限→排风+报警；配合HACCP记录 |
| 医药/GMP | 18~26℃ | 45%~65%RH | 严格报警分级；审计追踪 |
| 仓储物流 | 按物料 | 防结露霉变 | 大面积排风联动；分区差异化 |
六、方案优势总结
| 对比维度 | 本方案（以太网+多功能传感器） | 传统方案（RS485+PLC） |
|---|---|---|
| 布线 | 标准网线，POE一线两用 | 电源+RS485双线，线缆多 |
| 传输距离 | 单段100m，光纤可达数十km | RS485实际≤500m |
| 抗干扰 | 差分信号+屏蔽，抗干扰强 | 易受电磁干扰 |
| 联动响应 | 传感器本地DO，毫秒级 | 经PLC判断，有延迟 |
| 断网可用 | ✅ 本地联动正常工作 | ❌ 依赖PLC/主机 |
| 扩展性 | 交换机级联，无限扩展 | 受总线长度/节点限制 |
| 综合成本 | 布线+维护成本降低40%+ | 人工/布线成本高 |
🌟 十大核心优势
三路供电 --- POE / 220VAC / 12-24VDC，适应任意供电环境 RJ45以太网 --- 标准TCP/IP，无缝接入工厂网络 DI采集 --- 一机多用，门磁/烟感/水浸等信号统一接入 DO联动 --- 内置继电器，直接控制风机/空调，无需PLC 本地自治 --- 断网情况下联动功能不受影响 多协议支持 --- Modbus TCP / SNMP / HTTP API，对接无忧 工业级可靠 --- IP65防护、宽温设计、-40~+85℃ 灵活扩展 --- 新增节点即插即用 集中管控 --- 统一平台可视化，数据可追溯 降本增效 --- 布线减少50%+，维护成本降低40%+
七、总结
本方案以 多功能以太网温湿度传感器 为核心，充分利用其四大关键特性：
① 三路供电（POE / 220VAC / 12-24VDC） → 适应工厂任意供电环境，布线灵活 ② RJ45以太网通信 → 标准TCP/IP，无缝融入工厂信息化系统 ③ DI信号采集 → 一机多用，门磁/烟感/水浸等信号统一接入 ④ DO开关量输出 → 直接联动控制执行设备，无需额外控制器
实现了大型工厂车间温湿度的 全面感知 → 可靠传输 → 集中管控 → 智能联动 → 远程运维 全闭环管理，是保障生产环境稳定、产品质量达标、设备安全运行的理想解决方案。
