液压系统是现代工业中不可或缺的核心组件，其性能直接影响到设备的 效率 和 稳定性。
然而，液压系统在运行过程中不可避免地会遇到压力损失，这对系统整体性能和能耗有着重要影响。
液压系统中的压力损失是指液压油在流动过程中由于摩擦、局部阻力等因素造成的能量损耗，表现为压力的下降。
压力损失不仅影响系统效率，还可能导致发热、响应迟缓甚至系统失效。
液压系统的压力损失主要分为 沿程压力损失 和 局部压力损失 两大类，系统总压力损失是两者之和。
一、液压系统压力损失包括哪些部分？
1. 沿程压力损失（沿程阻力损失）
液体在等直径直管中流动时，因液体 粘性摩擦 和 紊流扰动 产生的压力降。
这是流体在管道中流动时，由于管道内壁摩擦造成的 压力损失。
减少沿程压力损失的措施有使整个液压系统的结构设计尽量紧凑，尽量减小管路的长度，以及合理选择管径，确保流速在最佳范围内。
公式（达西-魏斯巴赫）：
Δpλ=λ ⋅ l/d ⋅ ρv2/2

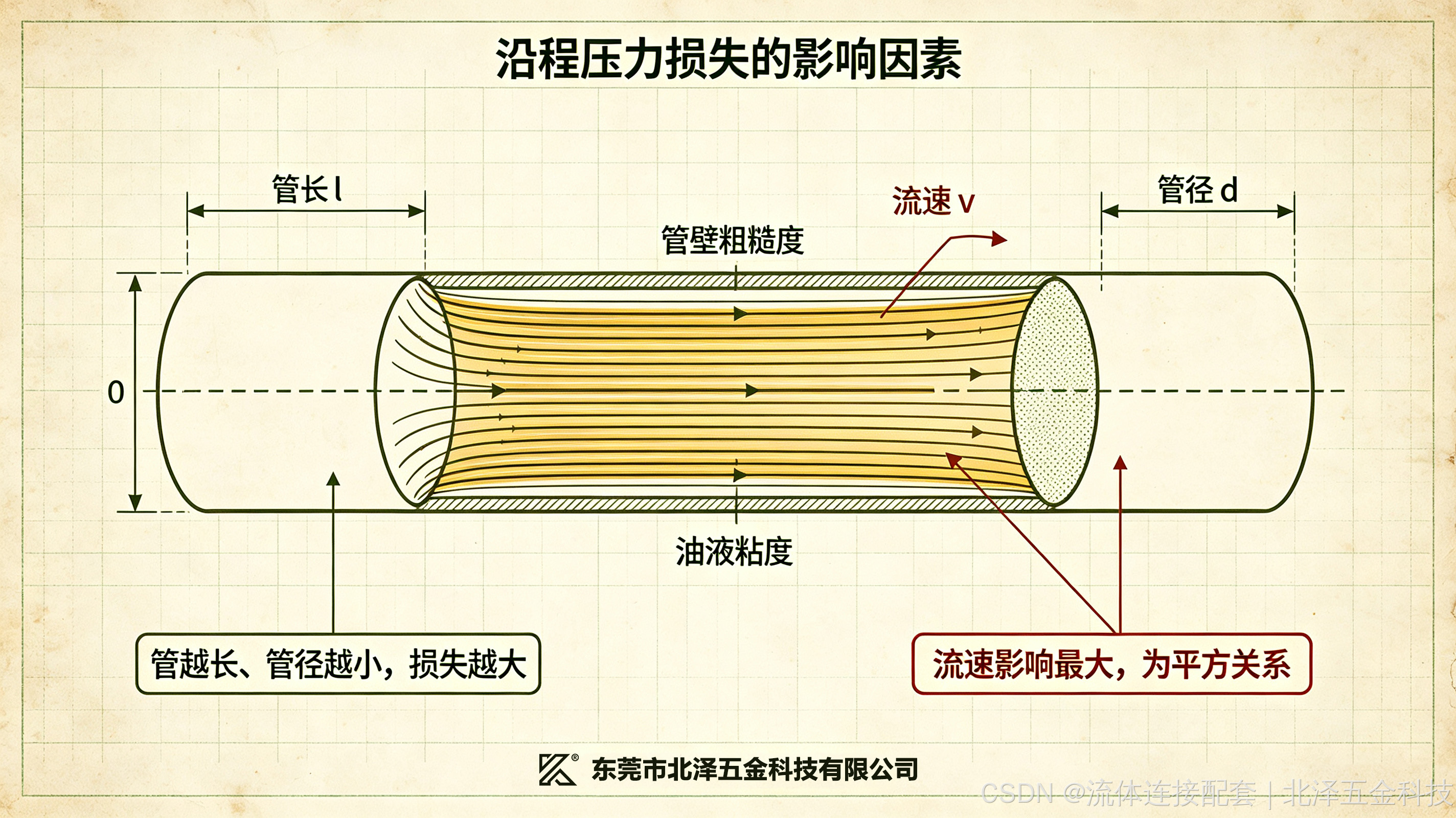

主要影响因素：
- 管长 l、管径 d
- 流速 v（影响最大，平方关系）
- 油液粘度 μ、密度 p
- 管壁粗糙度、流态（层流/紊流）
常见部位： 长油管、软管、硬管直管段。
- 发生在直管段中，由液压油与管壁之间的粘性摩擦引起。
- 与管长、流速、油液粘度、管径和管壁粗糙度有关。
- 层流时可用哈根-泊肃叶公式计算；湍流时需用达西-魏斯巴赫公式。
2. 局部压力损失（局部阻力损失）
液流经过 截面突变、方向突变、阀口、接头 等局部构件时，因 涡流、撞击、二次流 产生的压力降。
这部分损失主要发生在液压元件的内部，如各种 阀门、弯头、接头 等；它是由流体在这些部件中流动时遇到的阻力造成的。
减少局部压力损失的方法 包括优化设计元件内部的流道，减少弯管接头的使用量，以及选择合适的液压阀口结构。
公式：
Δpζ = ζ ⋅ ρv2/2

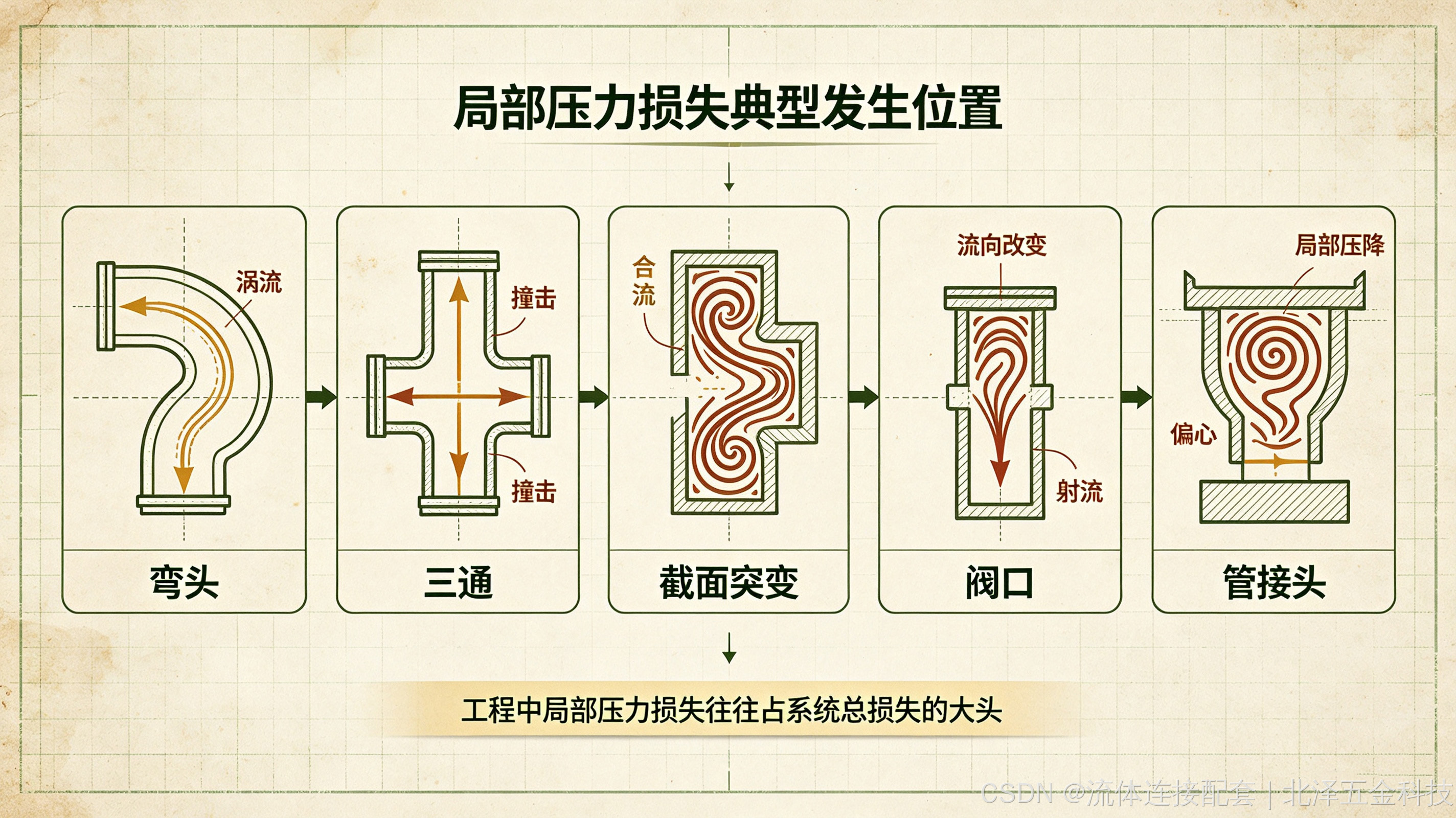

典型产生部位：
- 弯头、三通、变径管
- 各种阀（换向阀、节流阀、溢流阀、单向阀等）
- 过滤器、冷却器、蓄能器接口
- 管接头、快速接头
工程上通常占比更大，尤其阀多、接头多、管路复杂的系统。
发生在管道截面突变处（如弯头、三通、阀口、节流孔、接头等）。
由流体方向改变、速度变化或涡流形成引起。
与局部结构形状、流速及雷诺数相关。

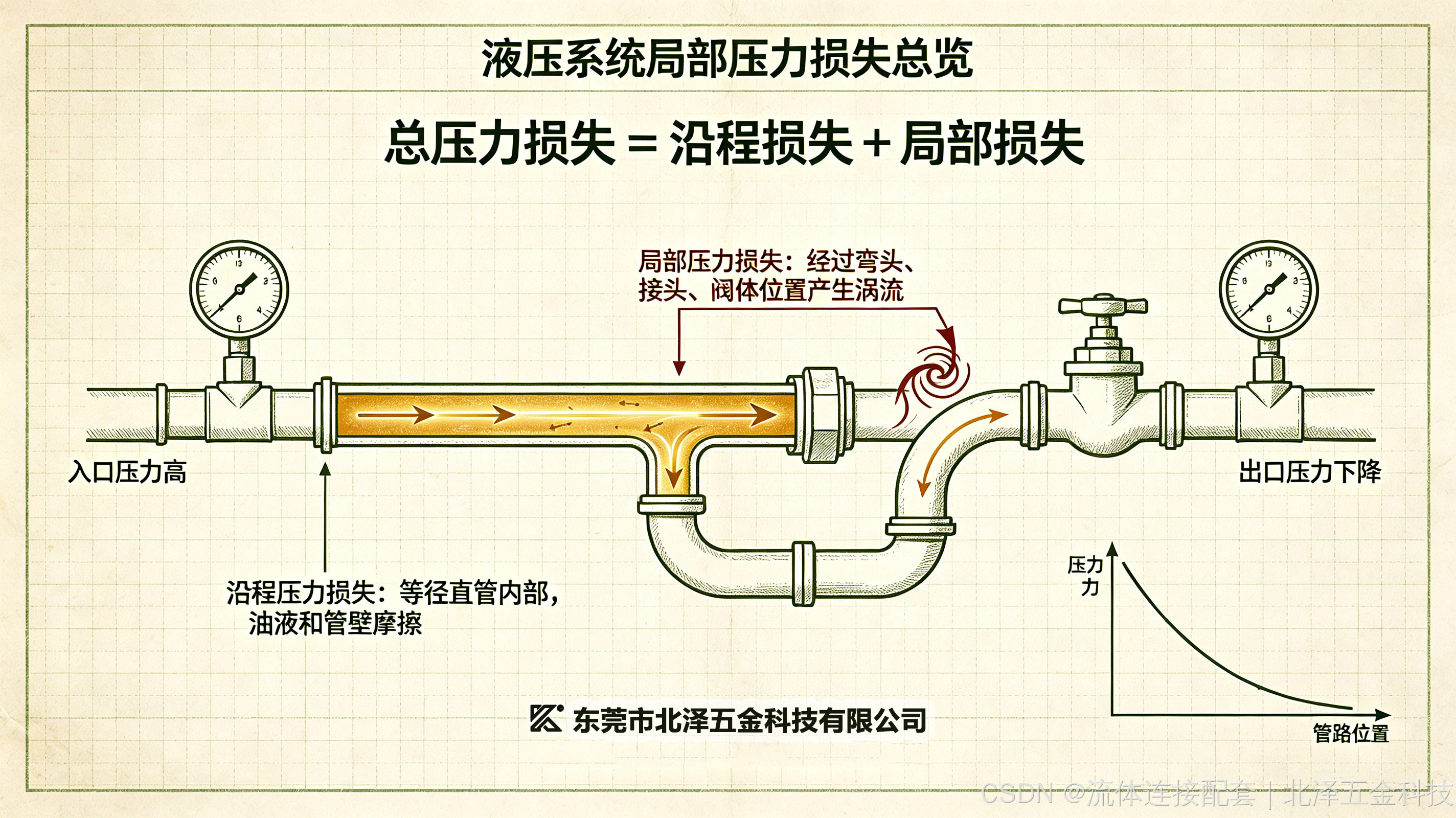

3. 总压力损失
串联管路：
Δp总= ΣΔpλ + ΣΔpζ
并联管路按各支路分别计算。
二、怎么减少管路压力损失？
1. 控制流速（最有效）
流速与压力损失成平方关系，是第一优化项。

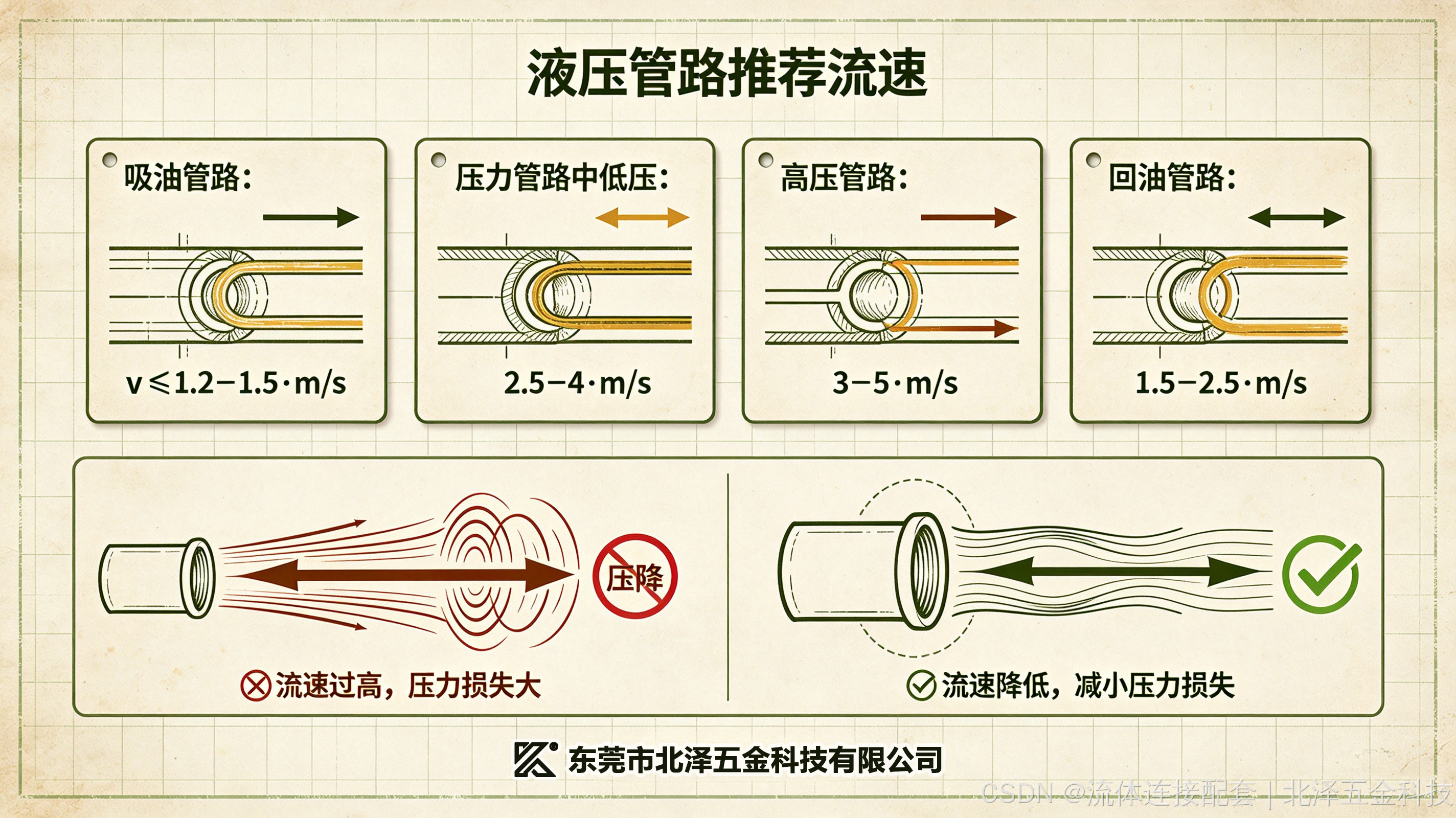

推荐流速范围：
- 吸油管路：v≤1.2∼1.5 m/s
- 压力管路（中低压）：2.5∼4 m/s
- 高压管路：3∼5 m/s
- 回油管路：1.5∼2.5 m/s
措施：
- 按流量 放大管径，避免"小管走大流量"
- 避免局部缩径、节流口不合理设计

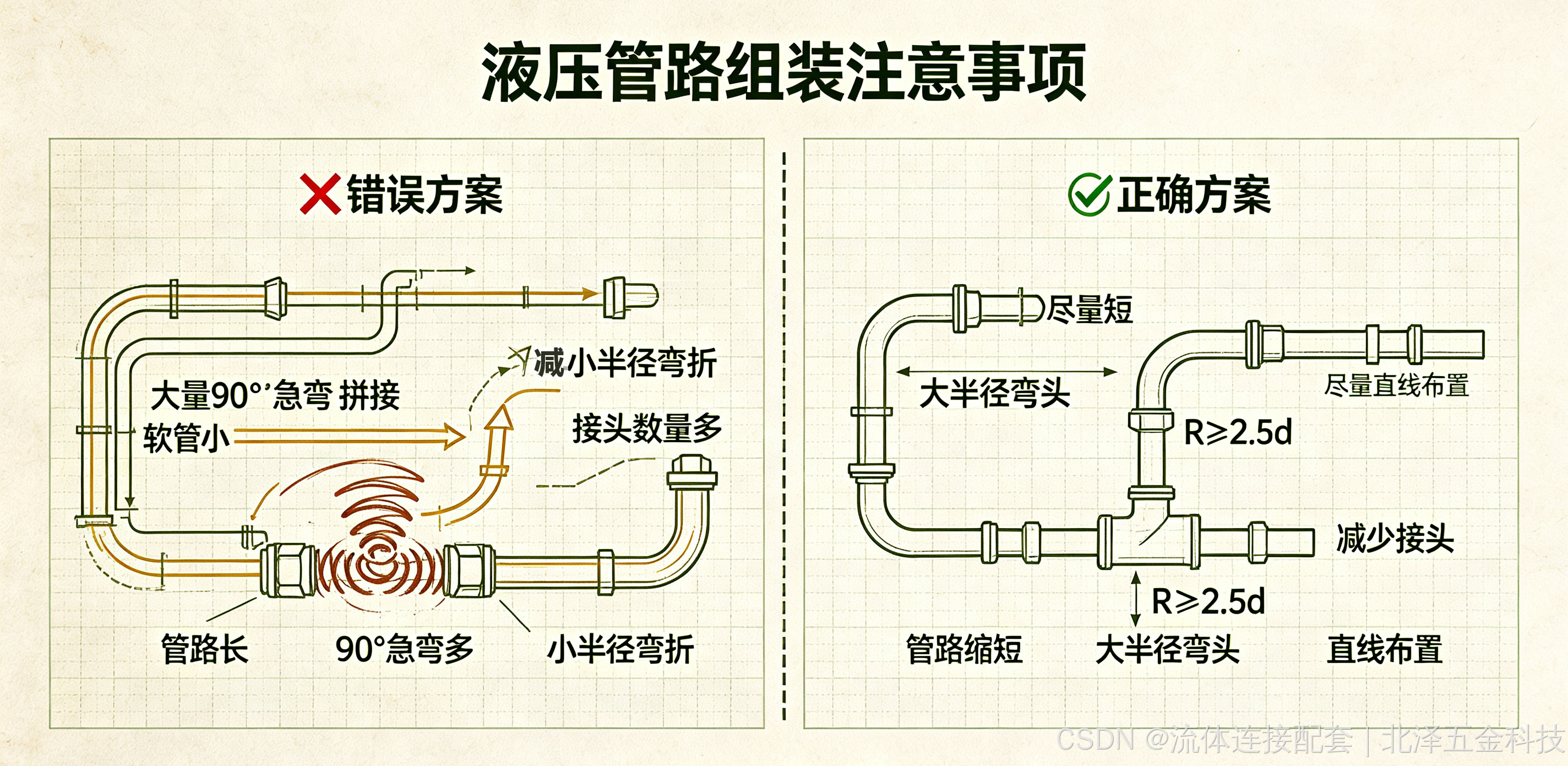

2. 缩短管路长度，减少弯头与接头
- 尽量直线布置，减少不必要的管长
- 减少90°急弯，改用大半径弯头（R≥2.5d）
- 减少三通、变径、管接头数量，能用整管不用拼接
- 软管避免过度弯曲、打折、小半径盘绕

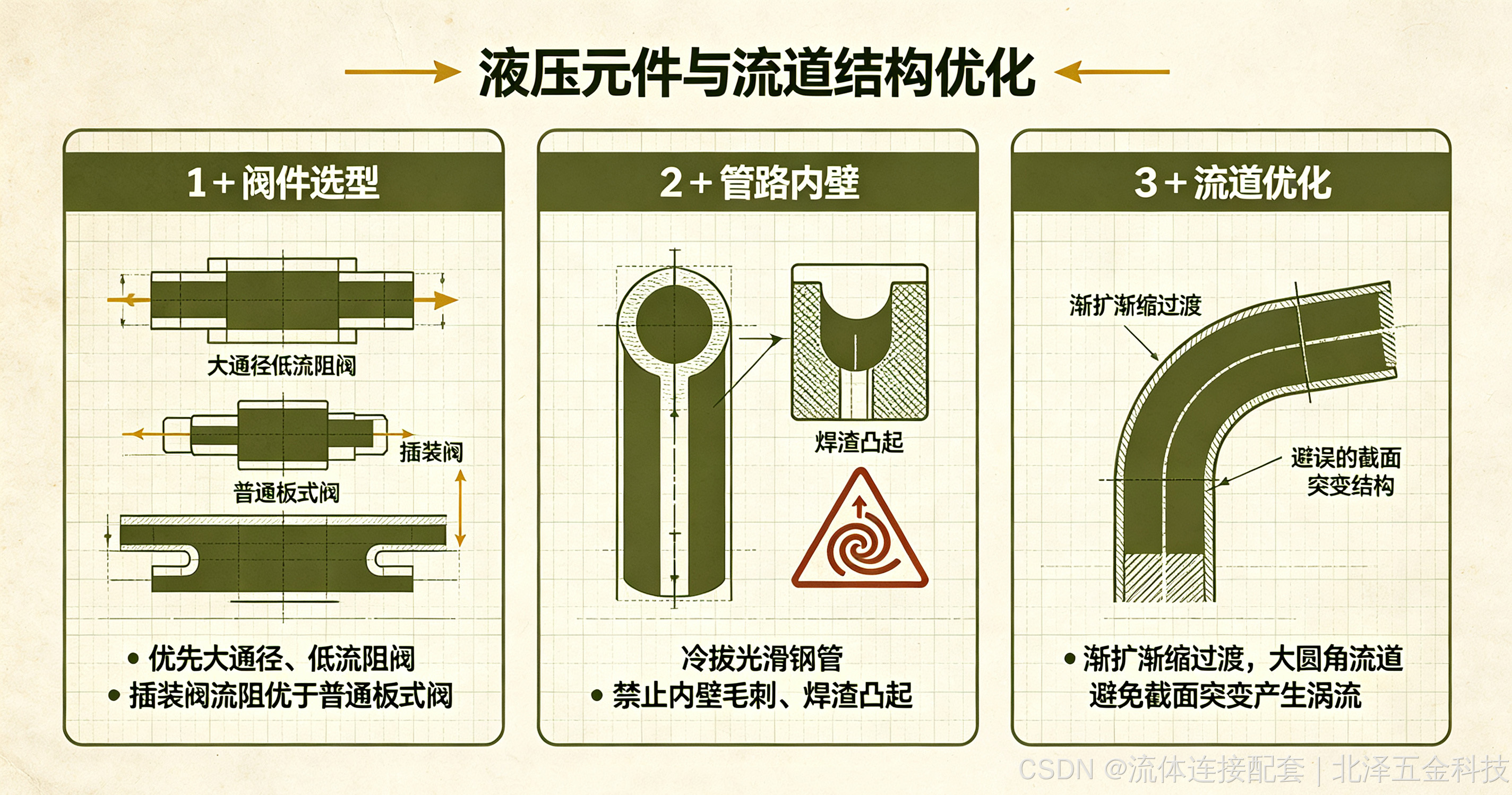

3. 选用流阻小的阀与元件
优先选用 流阻小、通流能力大 的阀型：
- 插装阀 < 板式阀 < 螺纹插装阀（一般趋势）
- 大通径、低压力损失型号
合理选择过滤器精度，避免过精导致压差过大
冷却器、蓄能器等辅助元件按流量匹配通径

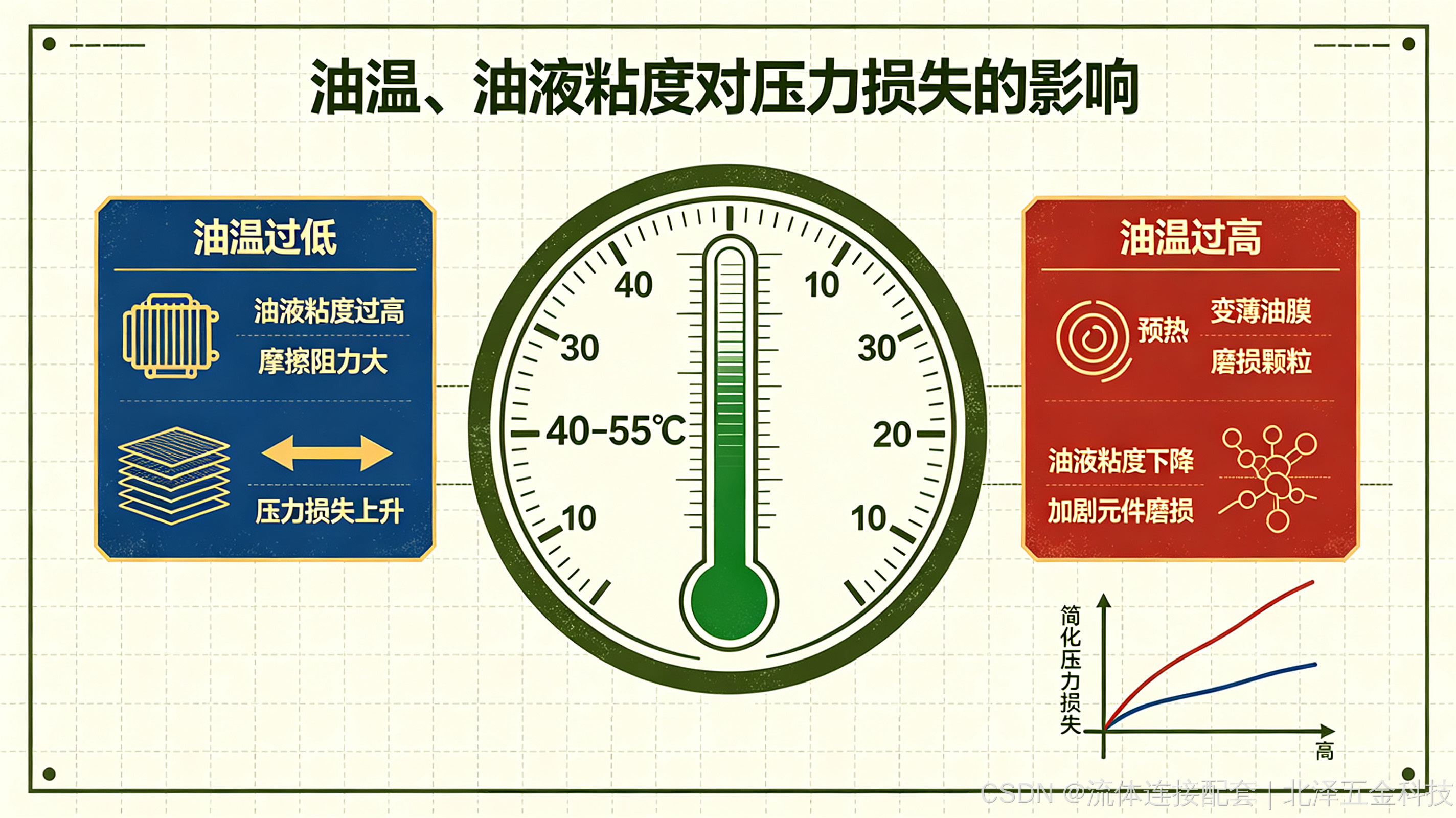

4. 优化油液粘度与油温控制
- 选用合适粘度的液压油，避免粘度过高
- 保持系统油温在 40～55℃ 最优区间
- 油温过低时 先预热再加载，避免低温高粘损失
5. 提高管路内壁质量，减少粗糙度
- 使用内壁光滑的精密冷拔钢管
- 避免锈蚀、氧化皮、焊渣、毛刺
- 焊接管路保证 内壁平滑过渡，不内凸、不缩孔
6. 合理布置与装配，避免二次流与涡流
- 变径采用渐扩/渐缩，避免突变
- 阀块流道设计：大圆角、流线型、避免死角
- 避免吸油管进气、产生气蚀（气蚀会显著增大损失）
三、分析统计
1.压力损失构成
- 沿程损失： 直管段粘性摩擦 → 与管长、流速平方、粘度正相关
- 局部损失： 弯头、阀、接头、变径等 → 通常占系统损失大头
2.减少损失的核心手段
- 控制流速（最关键）
- 放大管径、缩短管长
- 减少弯头、接头、突变截面
- 选用低流阻阀与元件
- 控制油温与油液粘度
- 保证管路内壁光滑、无毛刺
运维小贴士
液压系统压力损失是一个复杂而重要的问题，涉及多个方面。
通过科学的设计、合理的选材和优化系统结构，可以有效降低压力损失，提升系统效率。
无论是工程师还是操作人员，都应重视压力损失的控制，为液压系统带来更高效、更稳定的运行。
