一、前言：为什么我们必须自己推导算力？

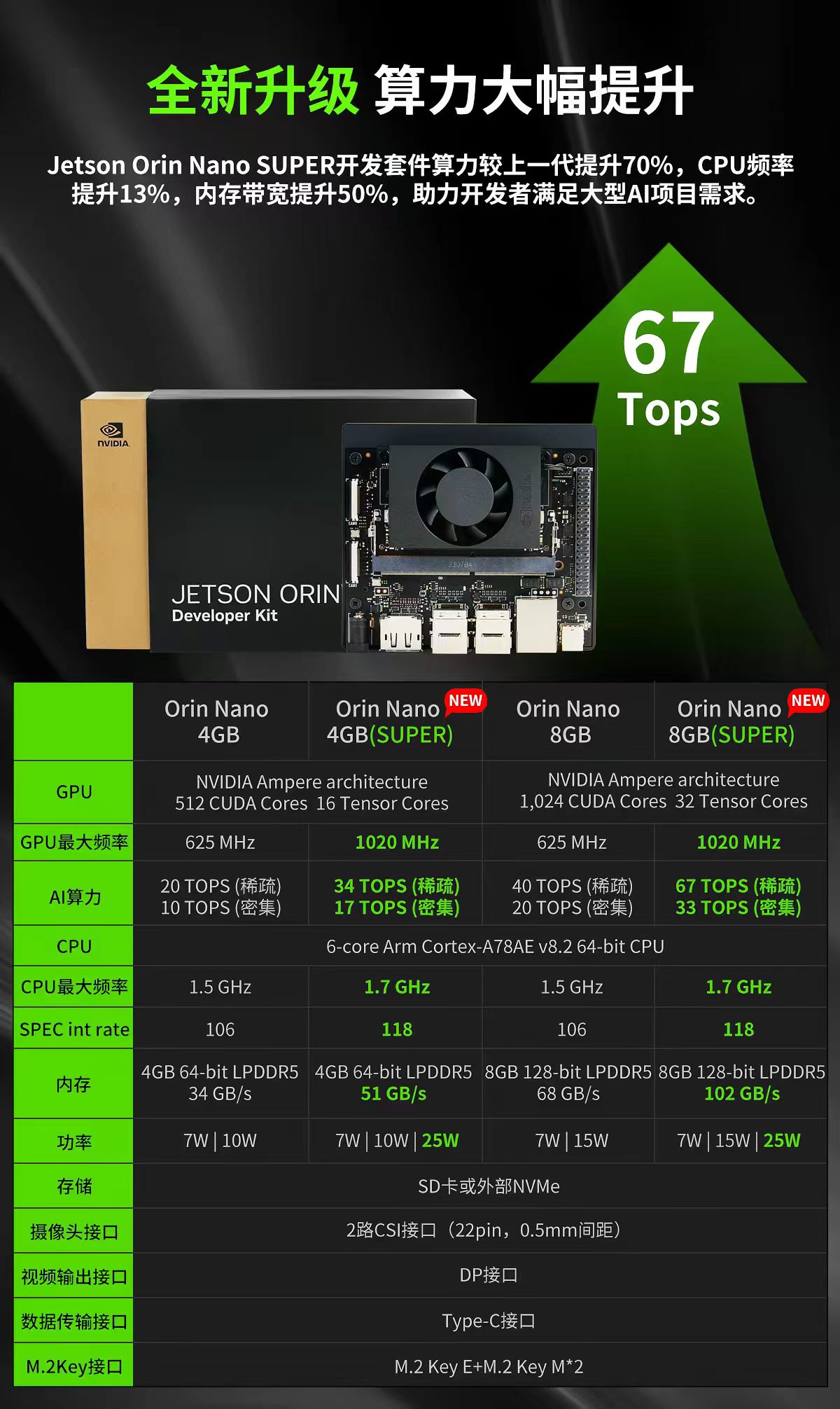

在嵌入式AI开发、边缘部署、硬件学习中，我们总能看到厂商给出固定的AI算力参数。以Jetson Orin Nano Super为例，商家统一标注：稠密33 TOPS、稀疏67 TOPS 。
绝大多数开发者、学生都会默认照搬参数，认为硬件算力是厂商定义的固定值。但做技术研究，最核心的素养就是质疑参数、理论自证。
这个数值到底是虚标还是真实硬件上限？稠密算力、稀疏算力的翻倍逻辑从何而来？
本文彻底剥离浮点算力、只聚焦INT8整型推理算力（TOPS） ，基于Ampere架构官方白皮书，总结一套通用、可复用、百分百准确的AI硬件TOPS理论计算方法，彻底解决边缘GPU算力计算的所有误区。

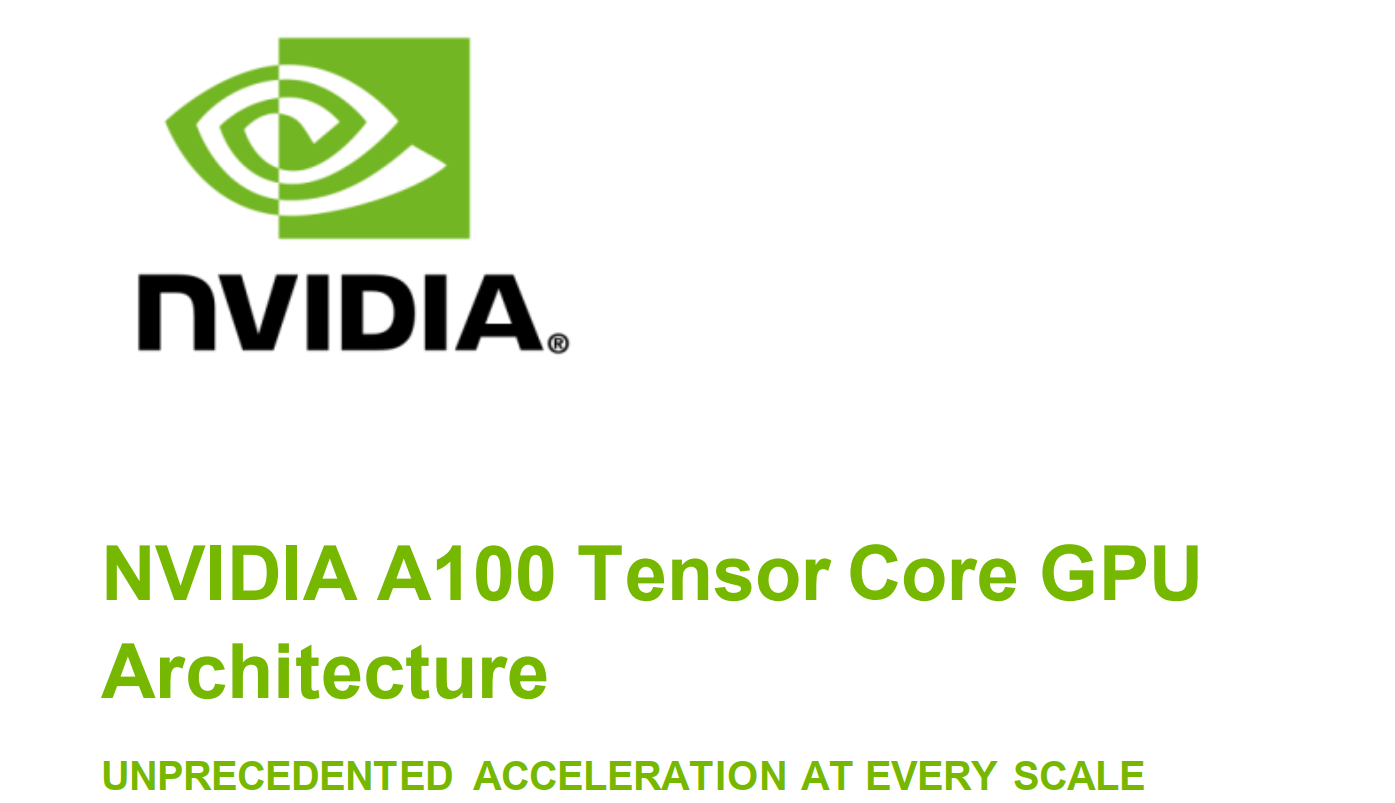

本文部门内容参考了英伟达的安培架构白皮书，感兴趣的话请移步：nvidia-ampere-architecture-whitepaper.pdf
💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫
二、算力计算核心前提：分清GPU两套独立计算硬件
NVIDIA GPU包含两套完全独立、互不干扰的计算单元，算力统计完全分开，AI推理算力只看Tensor Core。
2.1 CUDA Core（通用标量单元）
负责网络中的逐元素运算：激活函数、归一化、偏置相加、数据预处理。不支持矩阵加速、不支持稀疏加速，不参与官方AI TOPS算力统计。
2.2 Tensor Core（专用AI矩阵单元）
专门负责卷积、矩阵乘、GEMM等深度学习核心计算，是唯一的AI算力来源 。我们看到的稠密TOPS、稀疏TOPS，全部基于Tensor Core的INT8整型矩阵乘指令（IMMA）计算得出。
💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫
三、核心基石：FMA融合乘加指令与双统计口径
所有INT8算力混乱的根源，不是硬件差异，而是行业两套完全不同的统计计数规则。这是全网讲解最少、踩坑最多的核心知识点。
3.1 FMA硬件物理定义
Tensor Core的最小计算单元为FMA（融合乘加），硬件单时钟周期内，一条指令同时完成1次乘法、1次加法，硬件并行执行，不占用额外周期。
公式： D = A × B + C D = A \times B + C D=A×B+C
3.2 两套对立的TOPS统计口径（重点）
口径一：学术/教学口径（1 FMA = 2次运算）
从纯数学运算角度，乘法、加法是两次独立运算，统计算力时需要×2。该口径常用于高校课件、理论教学、学术论文。
口径二：NVIDIA工业官方口径（1 FMA = 1次运算）
从硬件指令吞吐角度，单周期仅发射一条FMA指令，官方统计TOPS时，直接统计指令数量，不再乘以2。所有Jetson设备的官方参数、商家参数全部遵循此规则。
总结：硬件行为完全一致，仅仅是"计数方式不同"，这就是算力差一倍的唯一原因。
💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫
四、Ampere架构Tensor Core硬件固有参数
基于Ampere官方白皮书，固定硬件参数（Orin全系通用，不可更改）：

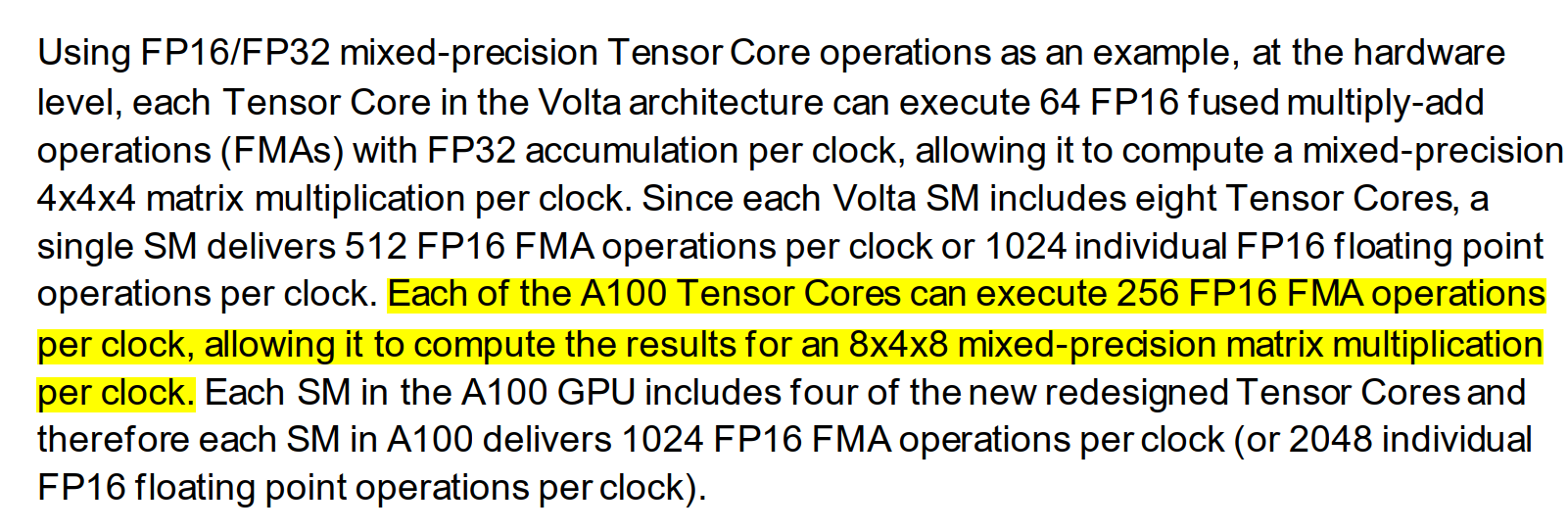

单个Tensor Core单时钟周期可执行：256条 FP16 FMA
想关注更多英伟达产品的硬件架构信息，请参考：万字长文：英伟达 GPU 硬件架构发展史全景回顾
4.1 硬件计算粒度：脉动阵列

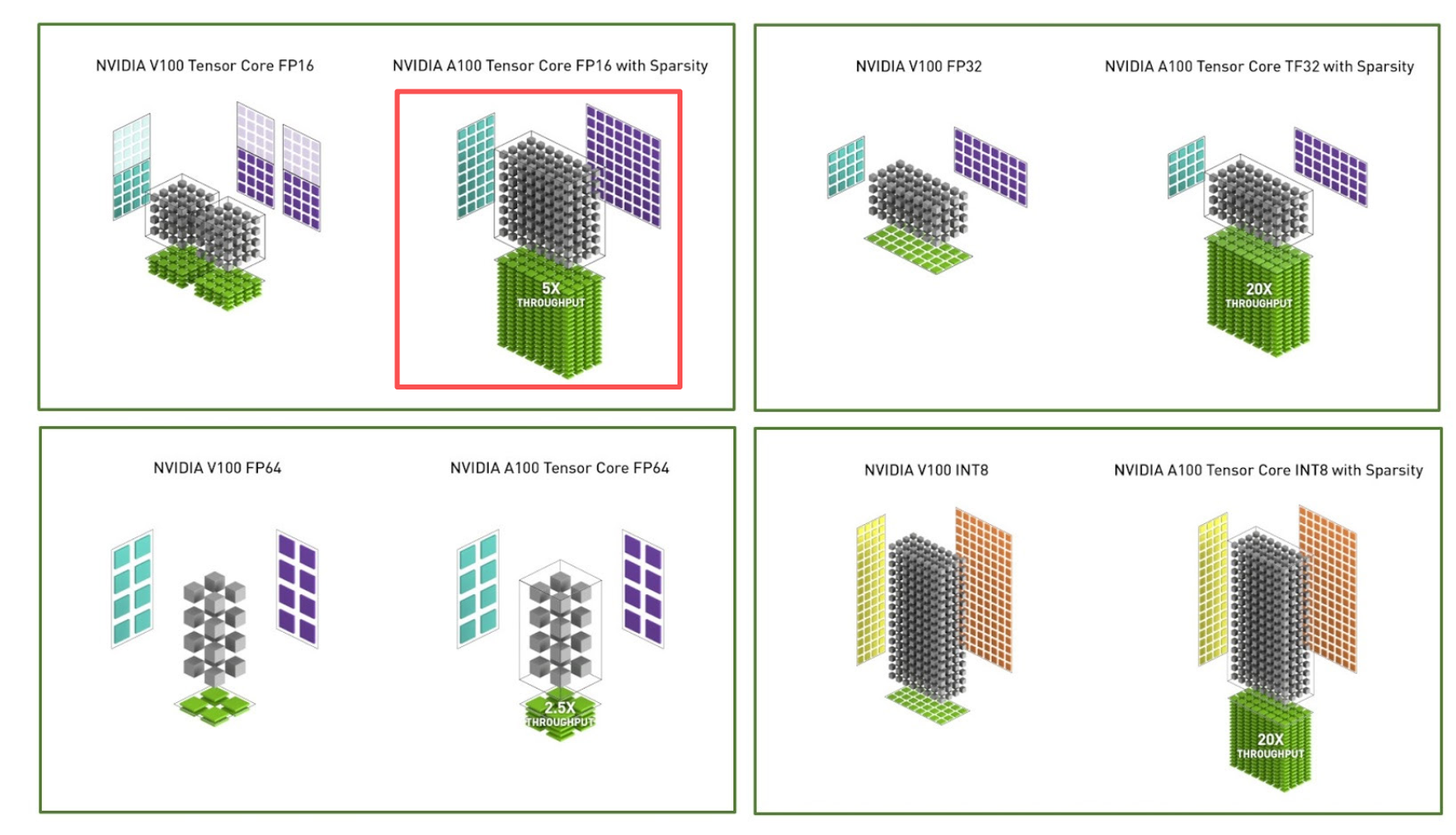

当执行FP16运算的时候，Ampere Tensor Core固定矩阵计算Tile： 8 × 4 × 8 = 256 8 \times 4 \times 8=256 8×4×8=256。

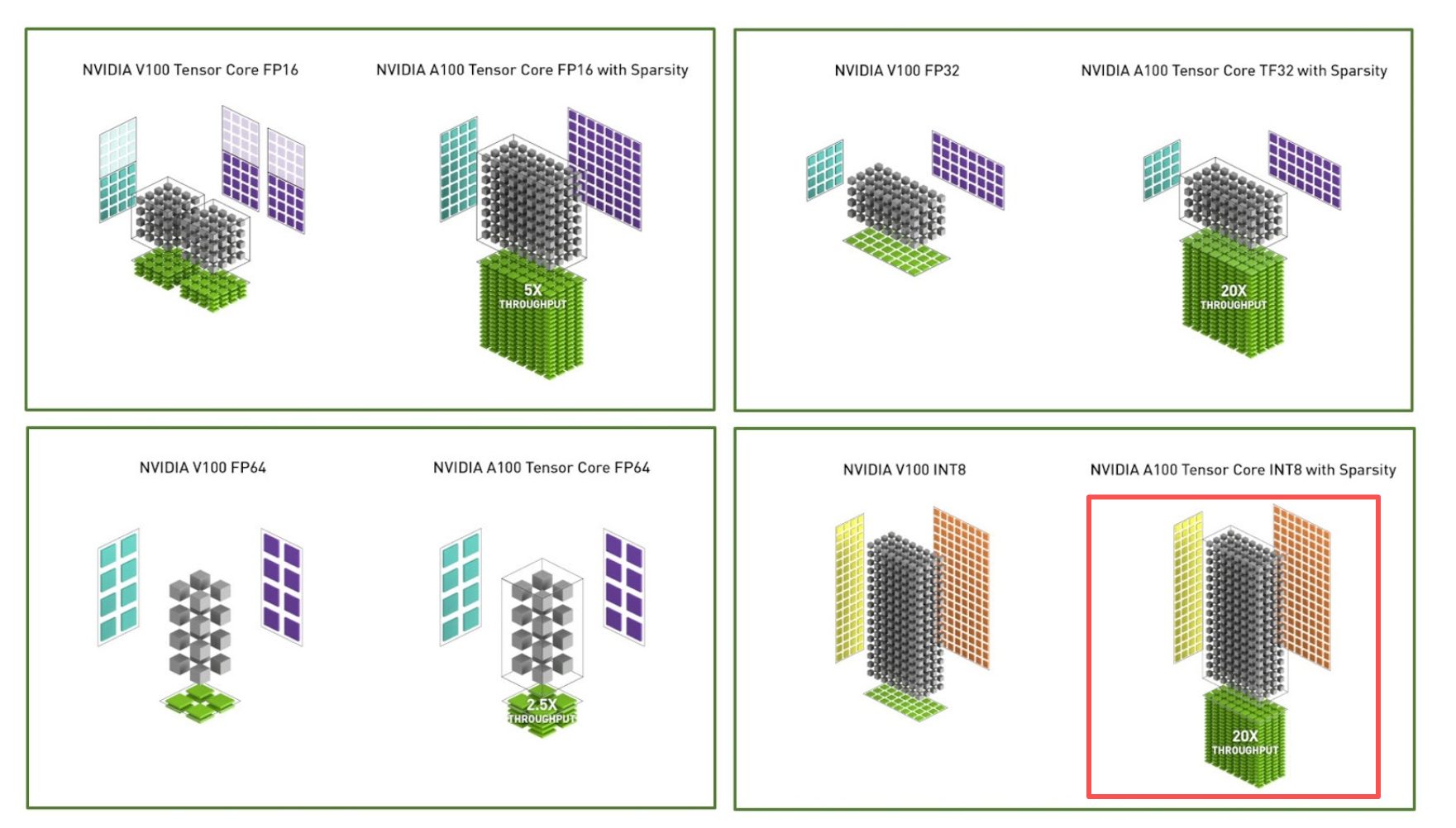

而当执行int8的计算时，运算效率会翻倍：Ampere Tensor Core固定矩阵计算Tile： 16 × 4 × 8 = 512 16 \times 4 \times 8=512 16×4×8=512。
浮点数的存储方式属于非常基础的内容，感兴趣的话，可以参考：嵌入式视角下的浮点运算性能之迷
硬件采用流水线脉动阵列结构，存在填充、稳态、排空三个阶段。
注意：所有官方理论峰值算力，仅统计满负载稳态流水的吞吐能力，忽略流水线首尾延迟 ，这是行业统一标准，也是理论算力常常高于实际推理算力的核心原因。
💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫💫
五、AI芯片TOPS通用计算公式
适用于所有Ampere架构边缘GPU，纯INT8整型算力：
稠密算力 = 张量核总数 × 单周期执行的FMA数 × 2 × GPU主频 ÷ 10¹²
稀疏算力 = 稠密TOPS × 2
其中，一个FMA同时执行了一次乘法计算和一次加法计算，所以需要 × 2。
5.1 2:4结构化稀疏翻倍原理（纯硬件逻辑）

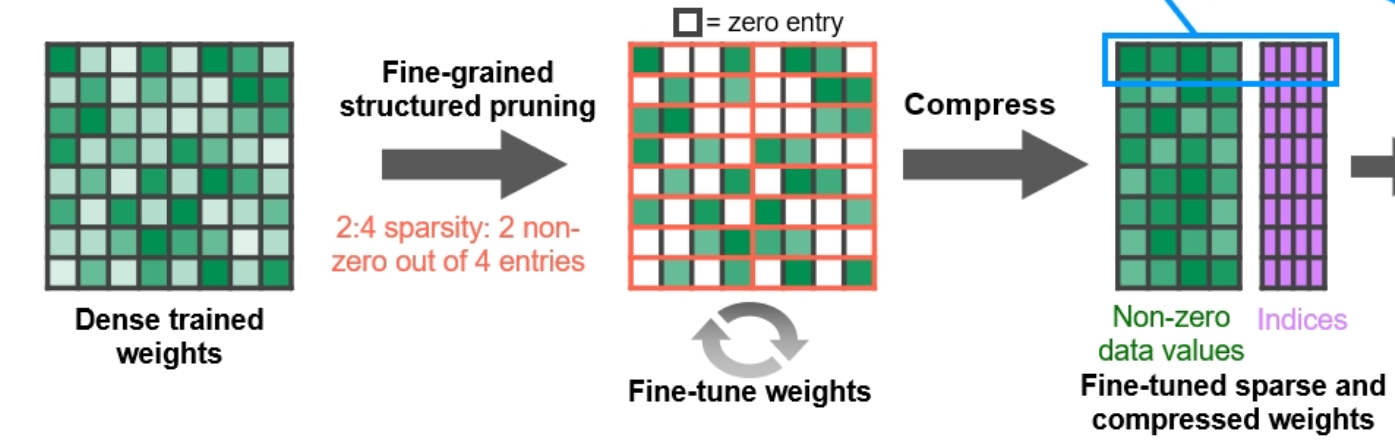

Ampere架构独有2:4结构化稀疏特性：权重维度每4个连续参数，固定保留2个非零值、置零2个参数，搭配专用元数据（Metadata）。
硬件可根据元数据，直接屏蔽无效零权重对应的乘法累加运算，单周期有效计算量直接翻倍。
⚠️ 关键误区：手动将权重置零无任何加速，必须是硬件识别的结构化稀疏格式。
六、实战理论推导：Jetson Orin Nano Super算力验证
硬件官方实参（无修改、纯硬件定值）：
-
Tensor Core总数：32个
-
单TC单周期INT8-FMA：512，执行运算数量为512*2=1024。
-
GPU最大主频：1020MHz（CPU 1.7GHz与GPU算力无任何关联）
6.1 稠密算力推导（官方33 TOPS）
遵循NVIDIA工业统计口径：
32 × 512 × 2 × 1020 × 10 6 ÷ 10 12 = 33.4 TOPS 32 \times 512 \times 2 \times 1020 \times 10^6 \div 10^{12} = 33.4\ \text{TOPS} 32×512×2×1020×106÷1012=33.4 TOPS
厂商取整后，即为官方标注的 33 TOPS（稠密），理论推导与官方参数完全吻合。
6.2 稀疏算力推导（官方67 TOPS）
基于硬件2:4稀疏稳态吞吐翻倍特性：
33.4 × 2 = 66.8 TOPS 33.4 \times 2 = 66.8\ \text{TOPS} 33.4×2=66.8 TOPS
厂商取整后，即为官方标注的 67 TOPS（稀疏）。
七、工程与理论总结
-
所有AI整型TOPS算力，唯一由Tensor Core决定，与CUDA Core、CPU频率无关。
-
官方算力参数并非随意标注，严格遵循硬件指令吞吐+工业统计口径，可通过理论公式100%复现。
-
2:4稀疏算力翻倍是硬件流水线稳态特性，仅提升计算吞吐量，不减少数据访存开销，实际部署很难跑满理论峰值。
-
理论算力仅代表矩阵运算上限，网络中大量非矩阵运算由CUDA Core承担，真实推理性能永远低于理论TOPS。
八、结语
做AI模型部署，切忌盲从厂商宣传参数。通过官方架构白皮书推导硬件算力，是验证硬件性能、理解异构计算架构的核心能力。本文总结的INT8 TOPS通用计算方法，可复用在更多边缘GPU设备，彻底解决嵌入式AI平台的算力计算盲区。
