osmdroid 地图实战 03｜地图的"分层世界"：离线方案、图层模型与 Overlay 体系

摘要：野外没网了地图怎么显示？八种数据怎么不写成一锅粥？比例尺为什么被数据盖住？这三个问题看着不相干，其实是同一件事的三个维度------数据从哪来、画成什么样、叠在哪一层。这篇用一个统一的分层架构把它们串起来，从离线三方案讲到图层模型，再讲到 Overlay 体系。

目录（TOC）

一、三个现场：地图"分层"的三个坑
二、根因：地图是分层的，三个维度必须正交
三、维度一：数据从哪来------离线三方案
四、维度二：画成什么样------统一图层模型
[五、维度三：叠在哪一层------Overlay 体系](#五、维度三：叠在哪一层——Overlay 体系 "#%E4%BA%94%E7%BB%B4%E5%BA%A6%E4%B8%89%E5%8F%A0%E5%9C%A8%E5%93%AA%E4%B8%80%E5%B1%82overlay-%E4%BD%93%E7%B3%BB")
六、合起来：一个完整的分层架构
七、坑对照表
八、结论

一、三个现场：地图"分层"的三个坑

1.1 现场一：没有网的野外，三种离线资源接哪个？

测绘、野外作业、应急这些场景，网络是奢侈品。没有网，在线瓦片就全废。出发前你手头有三类"离线资源"，但不知道用哪套流程接：

一份矢量地图文件 （如 .map）------存的是道路、水系、建筑等矢量几何 + 属性，不是现成图片；
一堆预切好的瓦片（打包成 zip / sqlite）------每个级别、每个网格一张现成 PNG；
一张高清影像图（JPG / TIF，附坐标信息文件）------一整张大图，对应一片真实地理区域。

你心想：是不是都用"瓦片源"接就行？结果发现每种都卡在不一样的地方：矢量文件渲染出来是灰的、瓦片归档加载不出、影像图要么位置对不上要么直接内存爆掉。

很多人以为"离线"只是"把在线瓦片下载下来"，其实那只是其中一种。

1.2 现场二：八种数据，代码写成一锅粥

地图上要叠的东西五花八门：点库、矢量文件、CAD 图、影像......每种数据的格式、来源、渲染方式都不同。不做抽象时，你会写出这样的"面条代码"：

kotlin 复制代码

fun drawPointLibrary(canvas) { /* 点库专用绘制 */ }
fun drawShp(canvas) { /* shp 专用绘制 */ }
fun drawDxf(canvas) { /* dxf 专用绘制 */ }
// 每加一种数据，就加一个 if 分支、一段独立绘制、一套独立保存

加一种数据，就要动好几处代码；想统一控制"某类要素显不显示""用什么符号""要不要标注"，更是无从下手------因为每种数据都有自己的状态。数据越多，这套代码越像一锅粥。

1.3 现场三：比例尺被数据盖住，旋转时跟着转

地图上除了底图，还有一堆"盖在上面"的东西：比例尺、罗盘、经纬网格、影像图、业务数据......刚开始挂 Overlay，你可能"想起来就 add"：

kotlin 复制代码

mapView.overlays.add(scaleBar)      // 比例尺
mapView.overlays.add(compass)       // 罗盘
mapView.overlays.add(gridline)      // 经纬网格
mapView.overlays.add(myDataLayer)   // 业务数据

跑起来遇到三个典型问题：

顺序不对：比例尺、网格画在了数据下面，被数据盖住；或者网格线盖住了图斑看不清。
旋转错乱：旋转地图时，某些 Overlay 跟着转、某些该"钉在屏幕上"却转了。
影像图层成堆：一张张 add 出来，想统一控制 / 清除很麻烦。

二、根因：地图是分层的，三个维度必须正交

把上面三个现场放在一起看，会发现它们在问三个不同的问题：

现场	真正在问的问题
离线三方案	数据从哪来？（矢量包 / 瓦片归档 / 影像贴图）
八种数据面条代码	画成什么样？（可见性、符号、标注）
Overlay 顺序错乱	叠在哪一层？（层级顺序、是否随图旋转）

这三个维度是正交的，必须分开管理。 而绝大多数地图代码的混乱，都来自把这三个维度混在了一起：

把"数据从哪来"和"画成什么样"混在一起 → 每加一种数据就复制一套绘制 + 一套状态管理（现场二）；
把"叠在哪一层"和"画成什么样"混在一起 → 层级顺序写死在各处 add 调用里（现场三）；
把"数据从哪来"的三种形态当成同一种东西处理 → 三种离线资源用同一套流程接，全都接不对（现场一）。

flowchart TB subgraph L["地图的分层世界"] direction TB D["维度一：数据从哪来 Data Source"] S["维度二：画成什么样 Layer Config"] O["维度三：叠在哪一层 Overlay Stack"] end D --> R["统一渲染管线"] S --> R O --> R R --> C["Canvas 绘制"] style D fill:#e6f7ff,stroke:#1890ff,stroke-width:2px style S fill:#f6ffed,stroke:#52c41a,stroke-width:2px style O fill:#fff7e6,stroke:#fa8c16,stroke-width:2px style R fill:#f9f0ff,stroke:#722ed1,stroke-width:2px

下面三个维度逐个拆。

三、维度一：数据从哪来------离线三方案

3.1 本质差异：三种"换算时机"

离线地图的本质差异，在于**"矢量 → 图片"这件事是在什么时候、由谁完成的**：

flowchart LR A["离线数据"] --> B{"数据形态"} B -->|"矢量几何"| C["矢量渲染器 现算"] B -->|"预切瓦片"| D["瓦片归档 现取"] B -->|"单张影像"| E["影像贴图 现贴"] C --> C1["离线时 CPU 渲染成瓦片"] D --> D1["直接从归档取现成 PNG"] E --> E1["把大图贴到地理范围上"] style C fill:#e6f7ff,stroke:#1890ff style D fill:#f6ffed,stroke:#52c41a style E fill:#fff7e6,stroke:#fa8c16

矢量包 ：存的不是图，是"要素 + 属性 + 渲染规则"。用的时候现算------渲染器按规则把矢量几何画成瓦片。好处是无限缩放不糊、体积小；代价是首次渲染要算、要有渲染引擎。
瓦片归档 ：事先把每一级每一格都切好成 PNG，打包。用的时候纯取，几乎零计算。好处是极快；代价是级别固定、离线时不能缩放超范围。
影像贴图 ：一张大图 + 坐标信息（四个角对应经纬度）。用的时候把图按地理范围铺到地图上。好处是超高清、适合航拍 / 扫描图；代价是内存压力大、要做降采样。

3.2 矢量包：接一个"离线渲染瓦片源"

kotlin 复制代码

// 矢量包：注册图形工厂 + 渲染主题，构造离线渲染瓦片源
val theme = AssetsRenderTheme(context, "renderthemes/", "rendertheme-v4.xml")
val provider = OfflineRenderProvider(
    files = arrayOf(mapFile),     // 矢量地图文件
    theme = theme,                // 渲染规则（配色、线型、字号）
    context = context
)
mapView.setTileProvider(provider)

最容易漏的一步：必须先初始化图形渲染工厂，否则渲染源无法工作------"渲染出来是灰的"这个症状，八成就栽在这儿。渲染主题决定了最终"长什么样"，换主题 = 换风格。

3.3 瓦片归档：注册扩展名 + 从归档取源

kotlin 复制代码

// 瓦片归档：识别扩展名 -> 打开归档 -> 取其中的瓦片源
val archives = archiveFactory.open(file)   // 支持 zip / sqlite 等
val tileSource = archives.first().tileSources.first()
mapView.setTileSource(tileSource)

关键点：要先判断文件扩展名是否被引擎支持 ，不支持的归档类型要提前注册。读出来的瓦片源，它的级别范围由归档内容决定------别设超过归档范围的级别，否则会请求到不存在的瓦片。

3.4 影像贴图：算角点经纬度 + 降采样 + 铺图

kotlin 复制代码

// 影像贴图：读角点坐标 -> 解码位图（逐步降采样）-> 铺到地理范围
val topLeft = readCornerGeoPoint(jgwFile, prjFile)     // 左上角经纬度
val bottomRight = readCornerGeoPoint(jgwFile, prjFile) // 右下角经纬度

var bitmap = decodeBitmap(imageFile)                   // 可能 OOM
// 内存不足时逐步降采样，直到能解出为止
while (bitmap == null && sampleFactor < MAX_SAMPLE) {
    sampleFactor += 1
    bitmap = decodeBitmap(imageFile, sampleFactor)
}

GroundOverlay(bitmap, topLeft, bottomRight).let { mapView.overlays.add(it) }

三个关键点：

角点经纬度来自配套坐标文件 （.jgw / .prj），否则位置对不上；
TIF 这种大图要降采样，否则内存爆------上面的"逐步降采样直到成功"是防御式写法，比一次性 try 更稳；
整图作为一个叠加层铺上去，而非切成瓦片。

3.5 选型对照表

场景	数据形态	推荐方案	理由
导航 / 城市路网	矢量数据包	矢量渲染	体积小、无限缩放、可换主题
离线底图（固定级别）	预切瓦片	瓦片归档	快、零计算、稳定
航拍 / 扫描图 / 施工图	单张大图	影像贴图	高清、真实地理对齐

"离线"不等于"一个方案"。 真正该做的是写一个"离线地图门面"，根据文件类型自动路由到三种实现之一------用户拖进来什么，就用对应流程加载，而不是要求用户先分门别类。

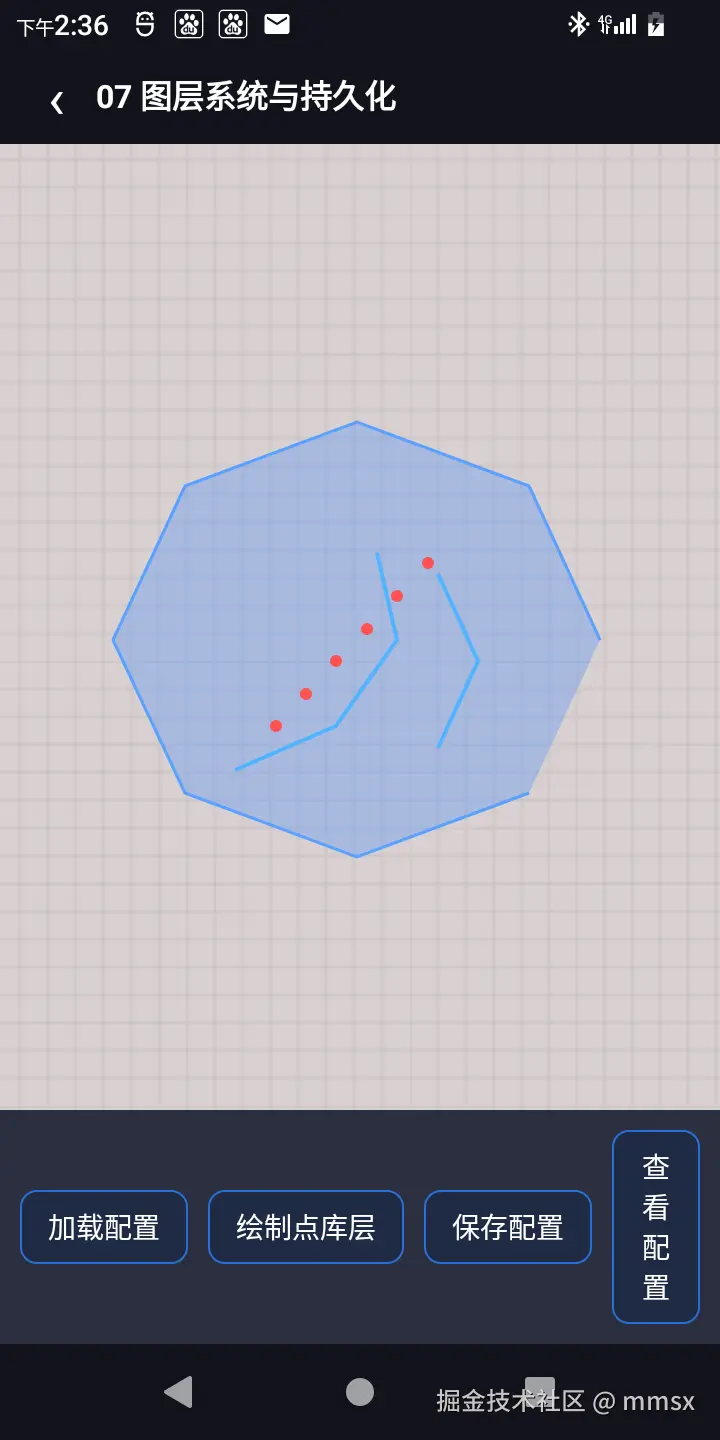

四、维度二：画成什么样------统一图层模型

4.1 把"数据差异"和"图层配置"分开

问题出在两个维度的概念被混淆了：

数据来源（是点库、是 SHP、是 DXF、是影像）------这是"怎么读、怎么解析"的差异；
图层配置（显示与否、符号、大小、标注）------这是"画成什么样"的差异。

前者可以各不相同，但后者完全可以是同一套字段。所以正确抽象是：

一个图层配置模型，携带"数据类型"这个标签，用标签决定"读什么"，用统一字段决定"画成什么样"。

4.2 图层配置模型

kotlin 复制代码

data class LayerConfig(
    val dataType: Int,        // 数据类型标签：点库 / shp / dxf / 影像 ...
    var layerName: String,    // 图层名（用于路由到具体数据源）
    var display: Boolean,     // 是否可见
    var entityType: Int,      // 地物类型：点 / 线 / 面
    var symbolIndex: Int,     // 符号索引
    var symbolSize: Int,      // 符号大小
    var displayLabel: Boolean, // 是否显示标注
    var labelSize: Int        // 标注大小
)

关键："数据怎么读"由 dataType 决定，"画成什么样"由符号 / 标注字段决定。两者解耦，图层才能被统一管理。

4.3 统一渲染管线

kotlin 复制代码

fun drawLayers(canvas: Canvas) {
    for (config in layerList) {
        if (!config.display) continue   // 不可见就跳过

        when (config.dataType) {
            SHP   -> shpSource.draw(canvas, config)
            DXF   -> dxfSource.draw(canvas, config)
            POINT_LIBRARY -> pointLibrary.draw(canvas, config)
            // 新增数据类型时，只需在此加一个分支
        }
    }
}

这条管线的价值：加一种新数据，只多一个路由分支；而"可见性过滤""符号应用"这些通用逻辑，所有图层共享，不用重复写。

4.4 持久化：整个图层列表序列化成一份 XML

kotlin 复制代码

fun save() {
    val doc = DocumentBuilderFactory.newInstance().newDocumentBuilder().newDocument()
    // 遍历图层列表，每个图层生成一个 XML 节点，字段逐个写入
    transformer.transform(DOMSource(doc), StreamResult(layerConfigFile))
}

fun load() {
    val doc = DocumentBuilderFactory.newInstance().newDocumentBuilder().parse(layerConfigFile)
    // 遍历节点，还原成 LayerConfig 对象，回填到图层列表
    // 解析失败时回退到默认配置（如默认底图）
}

持久化的关键是**"默认值兜底"**：配置文件缺失或损坏时，要能回退到一份内置默认图层（如默认底图），而不是崩溃或空白。这一条看着小，实际救过我好几次------配置文件在真机上被写坏是常有的事。

五、维度三：叠在哪一层------Overlay 体系

5.1 根因：Overlay 是"有序栈"，层级 = 添加顺序

Overlay 系统的核心规则很简单：

列表越靠后的 Overlay，绘制时越靠上（越后画，盖在越前面之上）。

所以"比例尺该在最上""数据该在底图之上、网格之下"，本质是添加顺序问题，而不是什么魔法。理解了"顺序即层级"，一切都能用"调整列表顺序"解决。

另外一个常被忽略的点：Overlay 不只是"画东西"，它还能响应地图手势 （点击、滚动、缩放），并且每个 Overlay 可以独立启用 / 禁用 。所以它是一个可交互、可开关的图层单元------这也是为什么"用容器归组"比"往列表里塞一堆"更值得。

5.2 分清"随图旋转"与"屏幕固定"

屏幕固定类（比例尺、罗盘）：无论如何旋转、移动，都钉在屏幕某处，不该随地图旋转；
随图变换类（网格、数据、影像）：跟随地图平移、缩放、旋转。

所以叠加顺序要优先保证屏幕固定类在最上：

kotlin 复制代码

// 顺序：底层数据类（后 add 的覆盖上面）... 屏幕固定类最后加
mapView.overlays.add(dataLayer)     // 随图
mapView.overlays.add(gridline)      // 随图，但应在数据之上
mapView.overlays.add(scaleBar)      // 屏幕固定
mapView.overlays.add(compass)       // 屏幕固定

5.3 用容器管理成组的 Overlay

当有大量同类 Overlay（比如一堆影像图）时，别一个个往顶层列表塞，用**容器（Folder）**归组：

kotlin 复制代码

val imageFolder = FolderOverlay()

fun addImage(overlay: Overlay) {
    imageFolder.add(overlay)          // 归入影像容器
    mapView.overlays.add(imageFolder) // 容器作为一个整体挂到地图
}

fun clearImages() {
    imageFolder.items.clear()          // 整体清除影像，不影响其他层
    mapView.invalidate()
}

容器的价值：成组管理、整体控制。要清影像，清容器即可；容器本身在列表里只占一个位置，顺序可控。

5.4 "总绘图层"模式：所有业务绘制统一出口

当业务数据非常多、类型各异时，与其往列表塞一堆 Overlay，不如用一个总绘图层 ：它在一个 draw 回调里，统一绘制所有业务数据。

kotlin 复制代码

class GisOverlay(private val dataProvider: DataProvider) : Overlay() {
    override fun draw(canvas: Canvas, mapView: MapView, shadow: Boolean) {
        if (shadow) return
        // 统一在这里绘制所有业务数据
        dataProvider.allFeatures().forEach { drawFeature(it, canvas, mapView) }
    }
}

好处有三：

地图层列表保持简洁（就一个总绘图层）；
所有业务绘制的顺序、裁剪、坐标变换集中在一处控制；
配合"随图旋转"策略，总绘图层可以决定"跟着转还是不转"。

这个模式和上一节的"统一渲染管线"是同一件事的两个面：图层配置模型决定"画什么、画成什么样"，总绘图层决定"在哪儿统一画"。

六、合起来：一个完整的分层架构

把三个维度合起来，得到的是这样一个架构：

flowchart TB subgraph SRC["维度一：数据从哪来"] V["矢量包 现算"] T["瓦片归档 现取"] I["影像贴图 现贴"] end subgraph CFG["维度二：画成什么样"] XML["图层配置 XML （含默认值兜底）"] LC["LayerConfig 列表 dataType + 显示属性"] XML <-->|"load / save"| LC end subgraph STK["维度三：叠在哪一层"] O1["底图瓦片层"] O2["网格层"] O3["总绘图层 GisOverlay"] O4["容器层 影像 Folder"] O5["屏幕固定层 比例尺 / 罗盘"] O1 --> O2 --> O3 --> O4 --> O5 end SRC --> LC LC --> PIPE["统一渲染管线 遍历配置 → 可见性过滤 → 按类型路由"] PIPE --> STK STK --> CV["Canvas"] style PIPE fill:#f9f0ff,stroke:#722ed1,stroke-width:2px style O5 fill:#fff7e6,stroke:#fa8c16,stroke-width:2px

要点：

数据从哪来 ：三种离线形态（或在线瓦片源）统一抽象成"数据源"，由 dataType 标签路由；
画成什么样 ：一个 LayerConfig 模型 + 一份 XML，配置驱动，加图层不改代码；
叠在哪一层：一个有序 Overlay 栈，屏幕固定层放最上，同类归并到容器，业务绘制走总绘图层单一出口。

管理地图就从"到处 add/remove、到处加 if 分支"，变成了"改配置、调顺序"。

七、坑对照表

症状	维度	根因	解法
矢量文件渲染出来是灰的	数据从哪来	没初始化图形渲染工厂	初始化工厂 + 配渲染主题
瓦片归档加载不出	数据从哪来	扩展名未注册 / 级别超出归档范围	注册扩展名、压级别到归档范围
影像图位置对不上	数据从哪来	没读配套坐标文件算角点	读 `.jgw`/`.prj` 算角点经纬度
加载大图 OOM	数据从哪来	一次性全量解码	逐步降采样直到成功
加一种数据要改好几处	画成什么样	数据来源与图层配置耦合	统一 `LayerConfig` + 路由管线
配置损坏后地图空白	画成什么样	没有默认值兜底	解析失败回退内置默认图层
比例尺被数据盖住	叠在哪一层	添加顺序错（屏幕固定类应先加）	屏幕固定类放最后
旋转时罗盘跟着转	叠在哪一层	未区分屏幕固定 / 随图变换	分两类，固定类最上
影像图层成堆难清理	叠在哪一层	一个个 add 到顶层列表	`FolderOverlay` 归组

八、结论

地图是分层的，"数据从哪来 / 画成什么样 / 叠在哪一层"三个维度必须正交，混在一起就是混乱的源头。
离线三方案的差异在"换算时机"：矢量现算、瓦片现取、影像现贴，按数据来源和场景选型，最好用"离线门面"按文件类型自动路由。
统一图层模型 ：一个 LayerConfig 承载 dataType 标签 + 显示属性，新增数据类型只加一个路由分支；整个列表可序列化为 XML，且要有默认值兜底。
Overlay 是有序栈，添加顺序 = 绘制层级 ，越靠后越靠上；分清屏幕固定类 与随图变换类。
大量同类 Overlay 用容器归组 ；业务数据繁多时用总绘图层统一出口。
最终形态是配置驱动：加图层、调顺序、换符号都是数据操作，不碰代码。

完整可运行源码 ：GitCode 仓库 · android_osmdroid_maplibre

对照阅读：同一套分层思想在 MapLibre 上的落地，见《MapLibre 统一图层模型：sealed class + 声明式渲染 + XML 持久化》------Kotlin 的 sealed class 能把"数据类型标签"做得比 int 常量安全得多，对照看很有启发。

延伸阅读：本系列第 01 篇（坐标纠偏）· 第 02 篇（在线底图接入）
