立创转AD库工具升级版--获取元件库与封装库

这里Gitee地址:

https://gitee.com/connor_c/jlc2-ad_-auto-lib.git

主要功能是搜索立创商城上面的封装,自动转换成元件库、封装库,然后手动复制到AD自己的库里去;

操作方法:

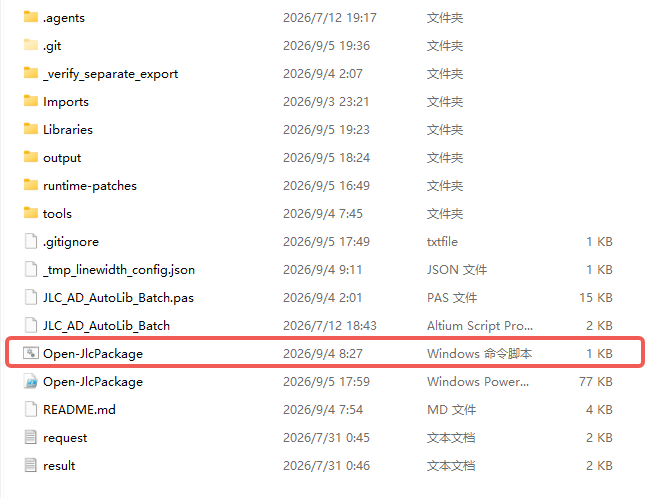

下载后打开脚本;

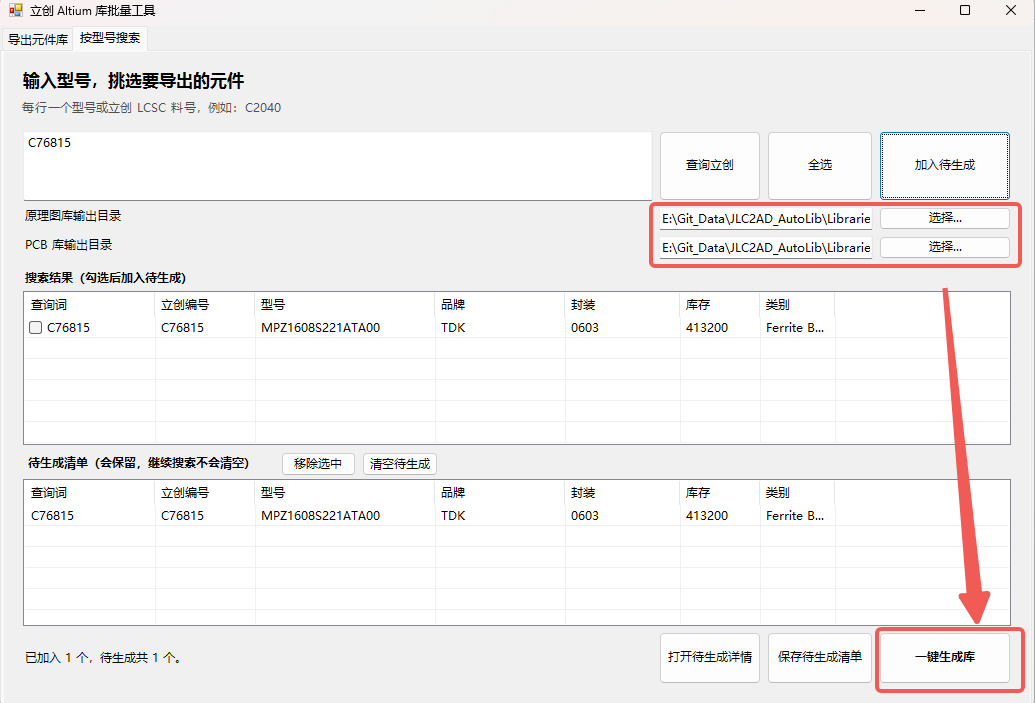

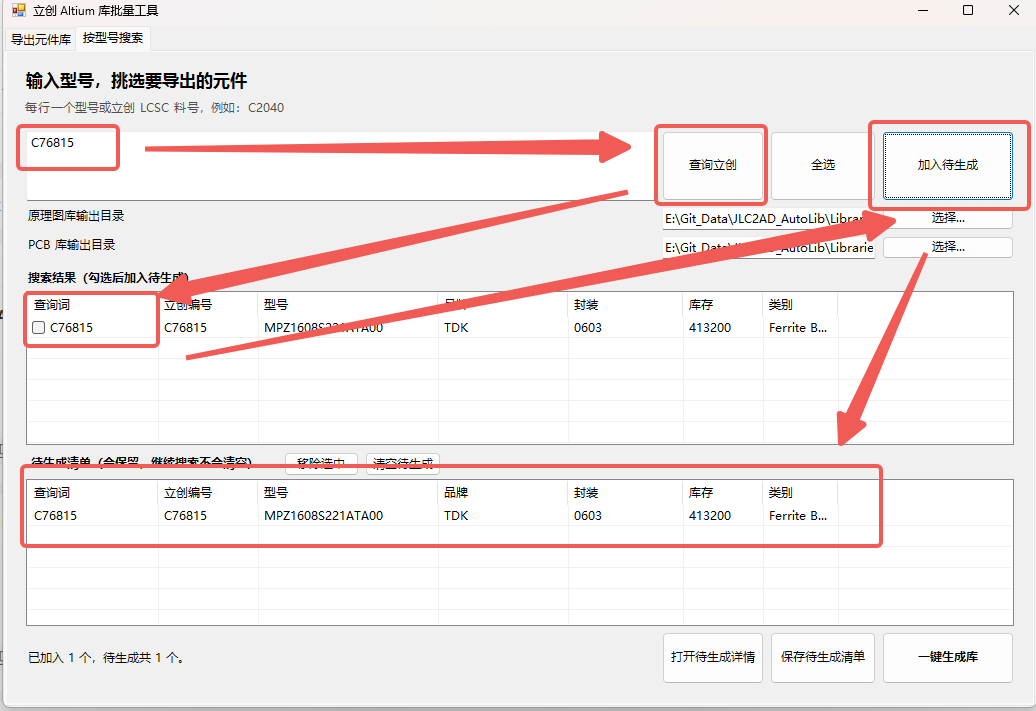

可以输入型号,或者嘉立创元件编号。点击查询立创,在搜索结果那对需要的型号打勾。点击加入待生成。

然后选择输出的原理图、PCB文件夹。之后点击一键生成库

在对应文件夹下面就能看到生成的元件库、封装库了。

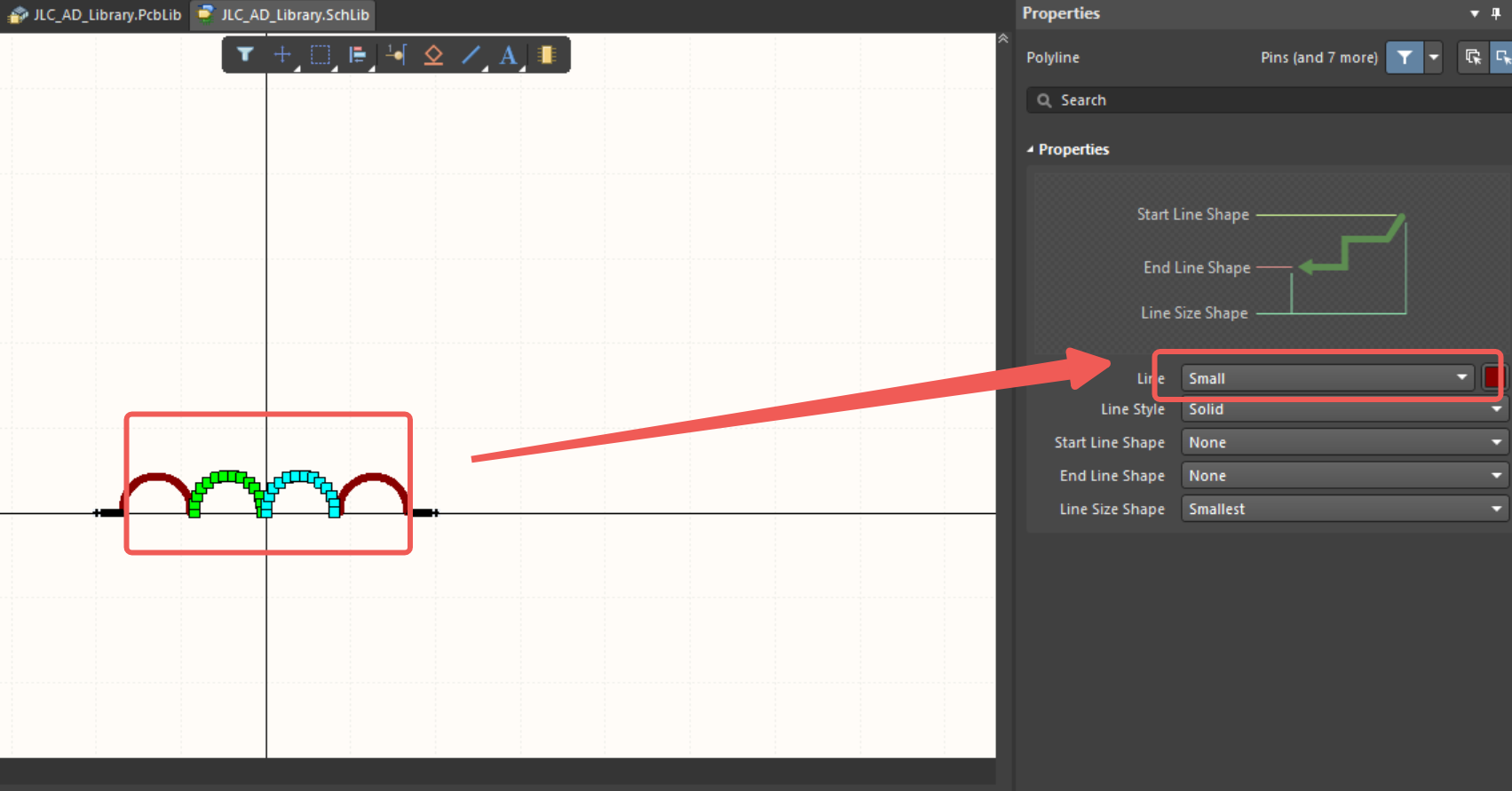

目前也有一些小瑕疵,生成后的元件库线条可能比较细。在意的话,可以在这手动加粗一下;
