FreeRTOS事件组和任务通知详解：为什么任务通知比队列更轻量？

在 FreeRTOS 中，任务之间经常需要进行：

任务同步
状态等待
事件通知
数据传递

前面我们学习了：

二值信号量
计数信号量
队列 Queue
互斥量 Mutex

这些机制解决了不同的问题。

但是在实际项目中，还会遇到两个非常典型的问题：

问题1：

一个任务需要等待多个条件同时满足。

例如：

系统启动：

复制代码

网络初始化完成

传感器初始化完成

Flash初始化完成

三个条件都满足：

系统才能进入正常运行。

这种场景：

使用：

Event Group（事件组）

问题2：

一个任务只需要通知另一个任务：

"我有事情，你运行一下"。

例如：

UART收到数据：

复制代码

UART中断

↓

通知UART任务处理

这种场景：

使用：

Task Notification（任务通知）

而且任务通知相比队列：

更加轻量。

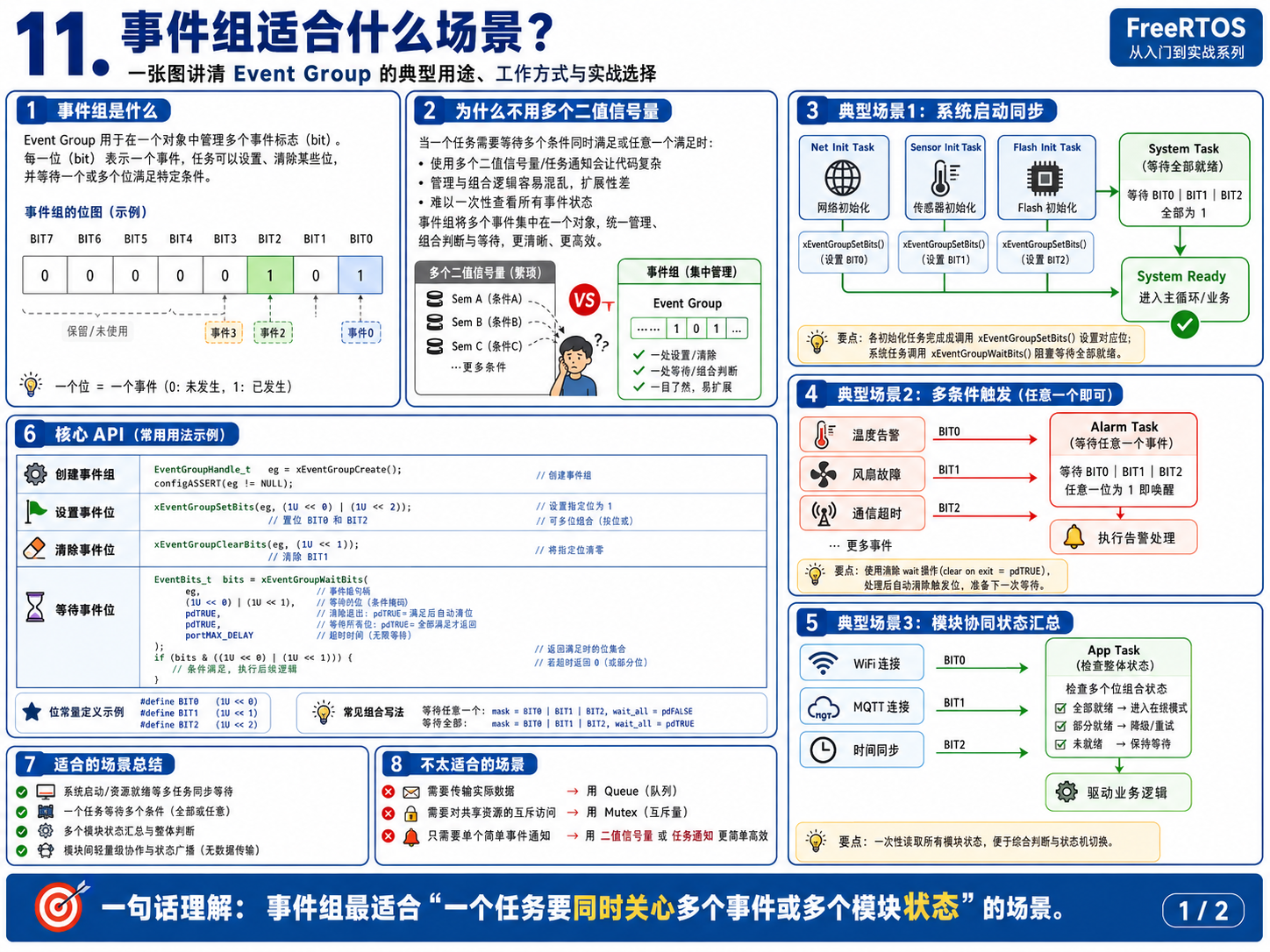

一、什么是事件组 Event Group？

Event Group：

中文：

事件组

它是 FreeRTOS 提供的一种：

多事件同步机制。

它通过：

text 复制代码

bit位

表示不同事件。

例如：

一个8位事件组：

复制代码

BIT7 BIT6 BIT5 BIT4 BIT3 BIT2 BIT1 BIT0

 0    0    0    0    0    1    0    1

每一个bit代表一个事件。

例如：

复制代码

BIT0 = 网络连接完成

BIT1 = 传感器初始化完成

BIT2 = Flash初始化完成

如果：

复制代码

BIT0=1

BIT1=1

BIT2=1

表示：

三个条件全部完成。

二、为什么不用多个二值信号量？

假设系统启动需要等待：

三个模块：

复制代码

网络

传感器

存储

使用二值信号量：

可能设计：

复制代码

Network_Sem

Sensor_Sem

Flash_Sem

系统任务：

需要：

c 复制代码

xSemaphoreTake(Network_Sem);

xSemaphoreTake(Sensor_Sem);

xSemaphoreTake(Flash_Sem);

问题：

对象太多
管理复杂
判断困难

如果增加：

复制代码

蓝牙

GPS

摄像头

代码会越来越复杂。

事件组：

只需要：

复制代码

一个 Event Group

管理：

多个事件。

结构：

复制代码

        Event Group


BIT0  网络完成

BIT1  传感器完成

BIT2  Flash完成

BIT3  蓝牙完成

更加清晰。

三、事件组的核心操作

FreeRTOS事件组主要有三个操作。

1. 创建事件组

函数：

c 复制代码

xEventGroupCreate()

示例：

c 复制代码

EventGroupHandle_t SystemEvent;


SystemEvent =
xEventGroupCreate();

2. 设置事件

函数：

c 复制代码

xEventGroupSetBits()

例如：

网络初始化完成：

c 复制代码

xEventGroupSetBits(
    SystemEvent,
    BIT0
);

表示：

BIT0事件发生。

3. 等待事件

函数：

c 复制代码

xEventGroupWaitBits()

例如：

系统任务等待：

网络 + 传感器 + Flash

c 复制代码

xEventGroupWaitBits(

SystemEvent,

BIT0 | BIT1 | BIT2,

pdTRUE,

pdTRUE,

portMAX_DELAY

);

含义：

等待：

复制代码

BIT0

+

BIT1

+

BIT2

全部为1。

四、事件组典型应用场景

场景1：系统启动同步

这是最经典应用。

例如：

嵌入式设备启动：

复制代码

Boot

↓

初始化网络

↓

初始化传感器

↓

初始化存储

↓

进入业务

每个任务完成后：

设置自己的bit。

例如：

网络任务：

c 复制代码

xEventGroupSetBits(
SystemEvent,
NET_READY
);

传感器：

c 复制代码

xEventGroupSetBits(
SystemEvent,
SENSOR_READY
);

主任务：

等待：

c 复制代码

NET_READY |
SENSOR_READY

场景2：多条件报警

例如：

设备报警任务。

需要关注：

复制代码

温度异常

风扇异常

通信异常

定义：

c 复制代码

#define TEMP_ERROR  (1<<0)

#define FAN_ERROR   (1<<1)

#define COMM_ERROR  (1<<2)

任何一个发生：

设置对应bit。

报警任务：

等待：

c 复制代码

TEMP_ERROR |
FAN_ERROR |
COMM_ERROR

即可。

场景3：模块状态汇总

例如：

智能设备：

复制代码

WiFi连接

MQTT连接

时间同步

App任务：

需要知道：

当前系统状态。

事件组：

非常适合。

五、事件组不适合什么？

事件组不是万能的。

1. 需要传递数据

例如：

温度值：

复制代码

25.6℃

事件组只能告诉：

复制代码

温度数据来了

但是不能传：

复制代码

25.6

这种情况：

使用：

Queue。

2. 保护共享资源

例如：

两个任务访问：

复制代码

UART
I2C
SPI

需要：

Mutex。

3. 单个简单通知

例如：

按键一次触发。

使用：

二值信号量。

更简单。

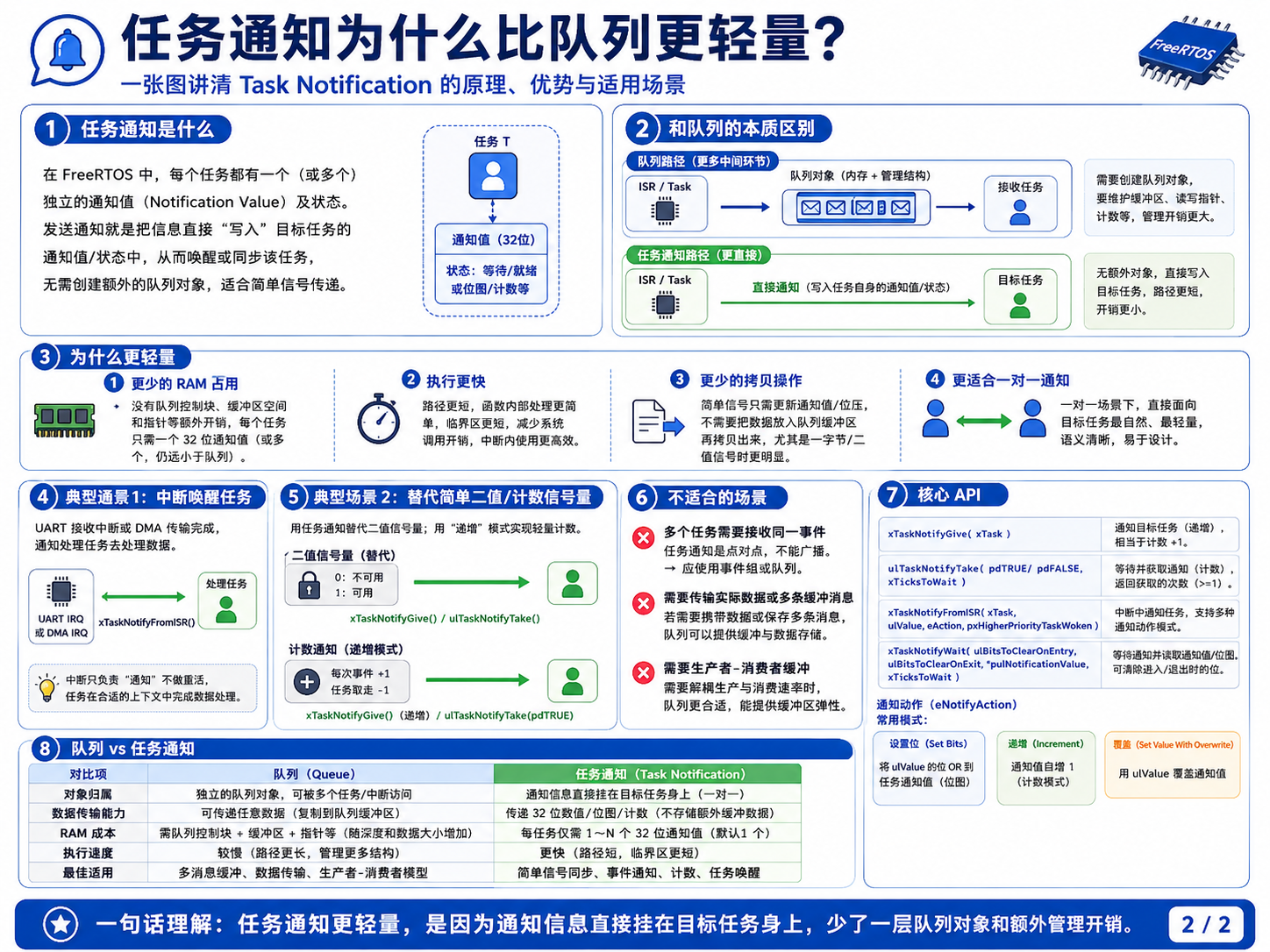

六、什么是任务通知 Task Notification？

任务通知：

是 FreeRTOS 中一种特殊通信机制。

特点：

每个任务内部自带一个通知值。

也就是说：

普通队列：

复制代码

Task

↓

Queue对象

↓

Task

需要额外创建：

Queue。

任务通知：

复制代码

Task A

↓

Task B内部通知值

直接通知目标任务。

七、任务通知为什么比队列轻量？

这是重点。

1. 少一个内核对象

Queue：

需要：

复制代码

Queue Control Block

+

Queue Storage

例如：

复制代码

任务

↓

队列对象

↓

数据

任务通知：

直接：

复制代码

任务

↓

Notification Value

少了一层。

2. 占用RAM更少

队列需要：

队列控制结构
缓冲空间
数据存储

任务通知：

只需要：

任务自身的：

复制代码

32bit通知值

所以：

RAM更小。

3. 执行速度更快

队列：

流程：

复制代码

发送任务

↓

访问Queue

↓

复制数据

↓

唤醒任务

任务通知：

复制代码

发送

↓

修改通知值

↓

唤醒任务

路径更短。

八、任务通知使用方式

发送通知

任务：

c 复制代码

xTaskNotifyGive(TaskHandle);

接收通知

任务：

c 复制代码

ulTaskNotifyTake(
pdTRUE,
portMAX_DELAY
);

例如：

UART任务：

c 复制代码

void UART_Task(void *arg)
{

while(1)
{

ulTaskNotifyTake(
pdTRUE,
portMAX_DELAY
);


Process_UART();

}

}

中断：

c 复制代码

void UART_IRQHandler()
{

vTaskNotifyGiveFromISR(
UART_TaskHandle,
NULL
);

}

流程：

复制代码

UART中断

↓

任务通知

↓

UART任务运行

九、任务通知支持哪些功能？

FreeRTOS任务通知不仅可以通知。

还可以模拟：

1. 二值信号量

类似：

复制代码

0/1

2. 计数信号量

例如：

复制代码

事件次数

3. 事件标志

例如：

复制代码

BIT0

BIT1

BIT2

所以：

任务通知实际上非常强大。

十、任务通知和队列区别

比较	Queue	Task Notification
通信对象	独立队列	任务自身
RAM占用	较高	很低
速度	较慢	更快
数据传输	支持任意数据	主要传递32位值
多个接收者	支持	通常一对一
使用复杂度	较高	简单

十一、什么时候使用任务通知？

适合：

1. 中断通知任务

例如：

复制代码

UART

DMA

ADC

GPIO

2. 一个任务唤醒另一个任务

例如：

复制代码

采集任务

↓

处理任务

3. 计数事件

例如：

收到多少次脉冲。

十二、什么时候不要使用任务通知？

1. 多任务共享数据

使用：

Queue。

2. 多个任务等待同一个消息

使用：

Queue/Event Group。

3. 复杂数据传输

例如：

结构体：

c 复制代码

typedef struct
{
int temp;
int voltage;
int state;

}Data;

使用：

Queue。

十三、事件组 VS 任务通知总结

功能	事件组	任务通知
核心作用	多个事件同步	任务间快速通知
管理对象	多个bit	单个任务
数据传输	不能	有限
RAM占用	较低	最低
速度	快	最快
典型场景	等待多个条件	中断唤醒任务

十四、工程选择建议

如果你的问题是：

"我需要等待多个条件"

例如：

复制代码

网络完成

传感器完成

存储完成

选择：

复制代码

Event Group

如果你的问题是：

"我要快速通知另一个任务"

例如：

复制代码

UART中断

DMA完成

定时器触发

选择：

复制代码

Task Notification

如果你的问题是：

"我要传递数据"

例如：

复制代码

温度值

传感器结构体

通信数据包

选择：

复制代码

Queue

十五、总结

FreeRTOS提供了很多任务同步机制：

Semaphore
Queue
Event Group
Task Notification
Mutex

它们解决的问题不同。

一句话总结：

事件组适合"一个任务等待多个事件"，任务通知适合"一对一快速唤醒任务"。

再进一步理解：

队列传递数据，事件组管理状态，任务通知追求速度和轻量。

掌握这些机制后，FreeRTOS中的任务协作设计就基本形成完整体系。
