Franka Panda 色块分拣机械臂项目

一个基于 ROS 2 的 Franka Panda 机械臂色块分拣项目：结合 OpenCV 视觉识别、MoveIt 2 运动规划与 Gazebo 仿真环境，使 Panda 机器人能够检测桌面上的彩色色块（红、绿、蓝），并自动完成「抓取 → 投放至垃圾桶」的全流程操作。

项目概述

本项目在 ROS 2 Jazzy 上演示了一条完整的机器人颜色分拣流水线。Gazebo 仿真场景中的相机将图像发布到 ROS 话题，panda_vision 节点使用 OpenCV 检测红、绿、蓝色块的位置，panda_commander 节点基于 MoveIt 2 规划运动轨迹，控制 Panda 机械臂将目标颜色的色块抓取并投放到垃圾桶中。

核心特性：

Franka Panda 七自由度机械臂 + 二指夹爪仿真（URDF/Xacro 描述）。

OpenCV HSV 颜色检测（红、绿、蓝），支持坐标经 TF2 变换到机械臂基座标系。

MoveIt 2 运动规划与执行（OMPL RRTConnect / RRTstar）。

Gazebo 仿真场景（色块、垃圾桶、咖啡桌、相机传感器）与 RViz 可视化。

ros2_control 关节控制器（机械臂 + 夹爪 + 状态广播器），附带 GUI 测试节点。

C++ 命令节点（panda_commander），自动完成移动、抓取、确认、投放、回原点全流程。

bringup 启动文件，一键启动所有组件。

关键词： 机器人、ROS 2、Franka Panda、MoveIt 2、Gazebo、OpenCV、颜色分拣、抓取-放置

📂 项目结构
复制代码
panda_robot_ws/
├── src/
│   ├── panda_description/          # URDF/Xacro 模型与 Gazebo 仿真资源
│   │   ├── urdf/                   # Panda URDF 文件（arm、sensors、gazebo、ros2_control）
│   │   ├── meshes/                 # 机器人网格模型（visual / collision）
│   │   ├── models/                 # Gazebo 场景模型（咖啡桌、垃圾桶）
│   │   ├── world/                  # 仿真世界文件（scene.world：色块、桌子、垃圾桶）
│   │   ├── config/                 # ros_gz_bridge 桥接配置
│   │   ├── rviz/                   # RViz 显示配置
│   │   └── launch/                 # 启动文件（display.launch.xml、gazebo.launch.xml）
│   ├── panda_controller/           # ros2_control 控制器配置与测试节点
│   │   ├── config/                 # 控制器 YAML（机械臂、夹爪、状态广播器）
│   │   ├── test_panda_controller/  # 测试节点（test_controller.cpp）
│   │   └── launch/                 # 控制器启动文件（controller、test_controller）
│   ├── panda_moveit/               # MoveIt 2 运动规划配置
│   │   ├── config/                 # SRDF、运动学、规划器、关节限位等配置
│   │   ├── launch/                 # moveit.launch.py
│   │   └── rviz/                   # MoveIt RViz 配置
│   ├── panda_vision/               # OpenCV 颜色检测节点（Python）
│   │   └── panda_vision/           # 颜色检测节点源码（color_detector.py）
│   ├── panda_commander/            # C++ 抓取指挥官节点（pick-and-place）
│   │   └── src/                    # panda_commander.cpp
│   ├── panda_bringup/              # 整套系统统一启动
│   │   └── launch/                 # pick_and_place、pick_and_place_commander 启动文件
└── README.md                       # 本文档
🛠️ 安装

环境依赖
操作系统：Ubuntu 24.04（对应 ROS 2 Jazzy）。

ROS 2：Jazzy Jalisco。
主要依赖 ：
复制代码
sudo apt install \
  ros-jazzy-moveit \
  ros-jazzy-ros2-control \
  ros-jazzy-ros2-controllers \
  ros-jazzy-ros-gz \
  ros-jazzy-gz-ros2-control \
  ros-jazzy-xacro \
  ros-jazzy-joint-state-publisher-gui \
  ros-jazzy-cv-bridge \
  python3-opencv \
  python3-colcon-common-extensions
其余依赖（如 tf_transformations、robot_state_publisher 等）由下文的 rosdep install 自动补全。
安装步骤
创建工作区并放入源码：
复制代码
mkdir -p ~/panda_robot_ws/src
将本项目工作区 src/ 目录下的六个功能包（panda_description、panda_controller、panda_moveit、panda_vision、panda_commander、panda_bringup）复制到 ~/panda_robot_ws/src/ 中。
安装 ROS 依赖：
复制代码
cd ~/panda_robot_ws
sudo apt install python3-rosdep -y
sudo rosdep init
rosdep update
rosdep install --from-paths src --ignore-src -r -y
编译工作区：
复制代码
cd ~/panda_robot_ws
colcon build
source install/setup.bash
🚀 使用

启动系统
一键启动整套系统（Gazebo 仿真 + 控制器 + MoveIt + RViz + 视觉检测）：
复制代码
ros2 launch panda_bringup pick_and_place.launch.xml

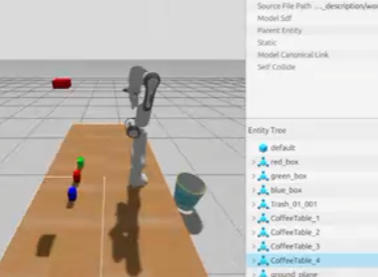

启动 Gazebo 仿真世界：桌面上摆放红、绿、蓝三个色块，另有垃圾桶与咖啡桌；

加载并激活机械臂（arm_controller）与夹爪（gripper_controller）控制器；

启动 MoveIt 2 运动规划节点与 RViz；

启动颜色检测节点，并弹出 OpenCV 显示窗口（实时显示识别到的色块）。
运行抓取命令节点，指定目标颜色（R、G 或 B）：

在另一个终端中执行：
复制代码
source ~/panda_robot_ws/install/setup.bash
ros2 launch panda_bringup pick_and_place_commander.launch.xml target_color:=R
将 R 替换为 G 或 B 可更换目标颜色（target_color参数默认为 R）；

单次任务完成后，按 Ctrl+C 停止节点，换一个颜色重新运行即可。
运行效果展示：

见b站视频链接：【基于 ROS2 的 Franka Panda机械臂视觉分拣系统】 https://www.bilibili.com/video/BV1jR496JEYZ/?share_source=copy_web&vd_source=7afa3d85eb826d11f0b248d616bcde00
系统流程

Gazebo 中的相机将桌面图像发布到话题 /camera/image_raw。

视觉节点（color_detector.py）通过 HSV 阈值识别红、绿、蓝色块，将像素坐标经 TF2 变换到 panda_link0 基座标系，并发布到话题 /color_coordinates。

抓取（panda_commander）订阅目标颜色的坐标和机械臂关节状态（/joint_states）以及垃圾桶位姿（/model/Trash_01_001/pose），使用 MoveIt 2 规划运动。

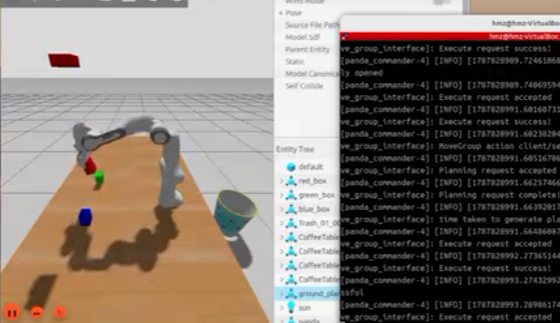

Panda 机械臂依次完成：移动到色块上方 → 张开夹爪 → 直线下降 → 闭合抓取 → 确认抓稳 → 抬升 → 移动到垃圾桶上方 → 张开投放 → 回到 home 位姿并闭合夹爪。

单次分拣任务结束。

🧩 开发过程

本节按功能模块梳理了本项目的搭建思路，便于二次开发与扩展。

第一步：机器人描述（panda_description）
创建 panda_description 功能包：
复制代码
cd ~/panda_robot_ws/src
ros2 pkg create --build-type ament_cmake panda_description
从 franka_ros2 仓库复制 Panda 的 URDF 与网格模型；

补充相机传感器（sensors.xacro）、Gazebo 插件（gazebo.xacro）、ros2_control 硬件接口（ros2control.xacro）；
在 RViz 中查看模型：
复制代码
ros2 launch panda_description display.launch.xml
在 Gazebo 中查看仿真场景：
复制代码
ros2 launch panda_description gazebo.launch.xml
第二步：控制器配置（panda_controller）
创建 panda_controller 功能包：
复制代码
ros2 pkg create --build-type ament_cmake panda_controller
添加控制器配置 panda_controllers.yaml（arm_controller、gripper_controller、joint_state_broadcaster）；

编写 C++ 控制器测试节点（test_controller.cpp）：订阅关节状态 GUI 的 /joint_commands，分别转发给机械臂与夹爪控制器；
测试控制器：
复制代码
ros2 launch panda_description gazebo.launch.xml
ros2 launch panda_controller controller.launch.xml
ros2 launch panda_controller test_controller.launch.xml
实验现象：可通过调节关节状态 GUI 中的各关节值，在Gazebo仿真场景中观察机械臂与夹爪的运动。
第三步：MoveIt 2 配置（panda_moveit）
启动 MoveIt Setup Assistant：
复制代码
ros2 run moveit_setup_assistant moveit_setup_assistant
配置规划组 arm（panda_link0 → panda_link7）与 gripper（夹爪），定义末端执行器及命名位姿 home / open / close；

生成 panda_moveit 功能包，并将配置放入 panda_moveit/config/；
测试运动规划：
复制代码
ros2 launch panda_description gazebo.launch.xml
ros2 launch panda_controller controller.launch.xml
ros2 launch panda_moveit moveit.launch.py
实验现象：通过在Moveit2界面中设置机械臂的起始和终点状态，在Gazebo仿真场景中观察机械臂与夹爪的运动。
第四步：OpenCV 颜色检测（panda_vision）
创建 panda_vision 功能包：
复制代码
ros2 pkg create --build-type ament_python panda_vision
实现 color_detector.py：HSV 颜色分割 → 形态学去噪 → 轮廓检测 → 质心提取 → TF2 坐标变换到 panda_link0；

将识别结果（颜色 ID + 坐标）发布到 /color_coordinates 话题。
第五步：抓取命令（panda_commander）
创建 panda_commander 功能包：
复制代码
ros2 pkg create --build-type ament_cmake panda_commander
基于 MoveGroupInterface 实现完整 pick-and-place 流程：移动到色块上方 → 张开夹爪 → 直线下降 → 闭合抓取 → 确认抓稳 → 抬升 → 投放至垃圾桶 → 回 home 位姿。
第六步：系统集成（panda_bringup）
创建 panda_bringup 功能包：
复制代码
ros2 pkg create --build-type ament_cmake panda_bringup
编写 pick_and_place.launch.xml，一键启动仿真、控制器、MoveIt 与视觉节点；
编写 pick_and_place_commander.launch.xml，运行抓取命令。
复制代码
ros2 launch panda_bringup pick_and_place.launch.xml
ros2 launch panda_bringup pick_and_place_commander.launch.xml target_color:=R
📦 功能包汇总

功能包描述

panda_description URDF/Xacro 模型、网格、Gazebo 仿真场景与相机

panda_controller ros2_control 控制器配置与控制器测试节点

panda_moveit MoveIt 2 运动规划配置

panda_vision OpenCV 颜色检测与坐标发布

panda_commander C++ 抓取-投放命令节点

panda_bringup 整套系统统一启动

🧠 关键技术

组件用途徽标

ROS 2 Jazzy 机器人中间件与节点间通信

Gazebo Sim 机器人仿真与相机图像生成

MoveIt 2 运动规划与轨迹执行

OpenCV 实时颜色检测与目标定位

TF2 相机与基座之间的坐标系变换

ros2_control 关节控制器与硬件接口

C++ / Python 节点实现（C++17 / Python 3.12）

🔧 故障排查

Gazebo 无法启动 ：确认已安装 ros-jazzy-ros-gz 与 ros-jazzy-gz-ros2-control，并检查 GZ_SIM_RESOURCE_PATH 是否正确指向 panda_description 的 models 目录。

控制器未激活 ：手动执行 ros2 control set_controller_state arm_controller active（夹爪同理）；启动 pick_and_place_commander.launch.xml 时会再次激活三个控制器。

MoveIt 规划失败 ：检查 panda_moveit/config/ 中的配置是否正确，并确认 arm_controller / gripper_controller 已激活。

颜色识别不准 ：根据实际光照在 color_detector.py 中调整 HSV 阈值与最小轮廓面积；红、绿、蓝的补偿量也可按需微调。

没有相机图像 ：确认 gazebo.launch.xml 中的 ros_gz_image 图像桥接节点已启动，话题 /camera/image_raw 有数据。

抓取失败 ：检查 /color_coordinates 与 /model/Trash_01_001/pose 话题是否有数据、TF 变换是否正常；可调整 panda_commander.cpp 中 EnsureGraspBox 的判定阈值与超时时间。
