STM32——数码管显示

STM32------数码管显示

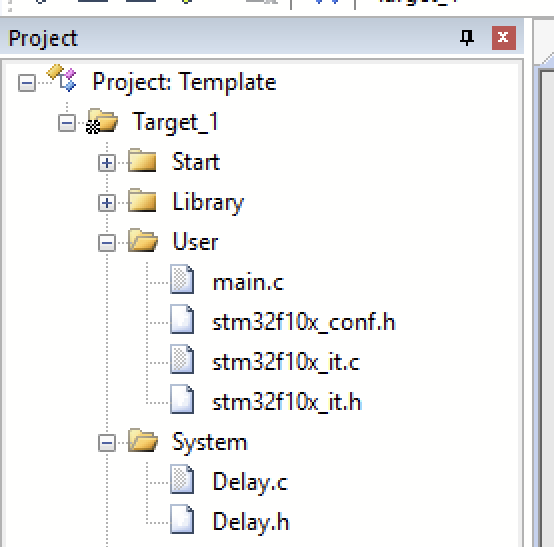

模块化编程

共阴极数码管,三八译码器控制位选

采用标准库

关键代码

Delay.h

c 复制代码
#ifndef __DELAY_H
#define __DELAY_H

void Delay_us(uint32_t us);
void Delay_ms(uint32_t ms);
void Delay_s(uint32_t s);

#endif

Delay.c

c 复制代码
#include "stm32f10x.h"

/**
  * @brief  微秒级延时
  * @param  xus 延时时长,范围:0~233015
  * @retval 无
  */
void Delay_us(uint32_t xus)
{
	SysTick->LOAD = 72 * xus;				//设置定时器重装值
	SysTick->VAL = 0x00;					//清空当前计数值
	SysTick->CTRL = 0x00000005;				//设置时钟源为HCLK,启动定时器
	while(!(SysTick->CTRL & 0x00010000));	//等待计数到0
	SysTick->CTRL = 0x00000004;				//关闭定时器
}

/**
  * @brief  毫秒级延时
  * @param  xms 延时时长,范围:0~4294967295
  * @retval 无
  */
void Delay_ms(uint32_t xms)
{
	while(xms--)
	{
		Delay_us(1000);
	}
}

/**
  * @brief  秒级延时
  * @param  xs 延时时长,范围:0~4294967295
  * @retval 无
  */
void Delay_s(uint32_t xs)
{
	while(xs--)
	{
		Delay_ms(1000);
	}
}

main.c

c 复制代码
#include "stm32f10x.h"
#include "Delay.h"

/* ========== 硬件引脚定义(便于移植) ========== */
#define SEG_PORT        GPIOA
#define SEG_PINS        (GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3 | \
                         GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_6 | GPIO_Pin_7)

#define SEL_PORT        GPIOB
#define SEL_PIN_A       GPIO_Pin_14
#define SEL_PIN_B       GPIO_Pin_13
#define SEL_PIN_C       GPIO_Pin_12

/* ========== 共阴极段码表(数字1~8) ========== */
static const uint8_t segCode[8] = {
    0x06,  // 1
    0x5B,  // 2
    0x4F,  // 3
    0x66,  // 4
    0x6D,  // 5
    0x7D,  // 6
    0x07,  // 7
    0x7F   // 8
};

/* ========== 位选设置(n = 0~7) ========== */

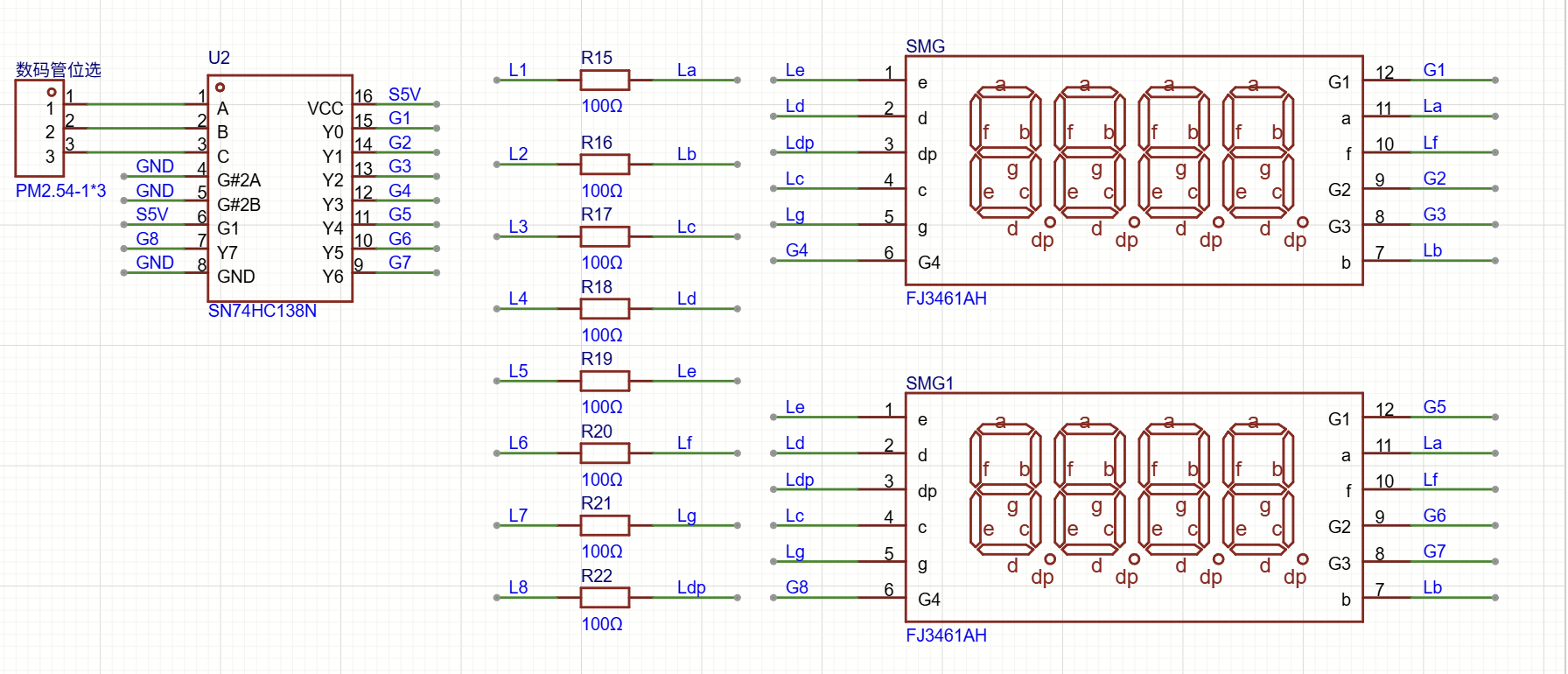

// 硬件连接为 PB12->A2, PB13->A1, PB14->A0
// 映射 n 的 bit0->PB14, bit1->PB13, bit2->PB12
static void SetDigitSelect(uint8_t n)
{
    // 先清零三个位选引脚(BRR 写1清零)
    SEL_PORT->BRR = SEL_PIN_A | SEL_PIN_B | SEL_PIN_C;
    // 按位设置,通过与或操作获取对应三八译码器的三位输入的值
    if (n & 0x01) SEL_PORT->BSRR = SEL_PIN_A;   // bit0 -> PB14
    if (n & 0x02) SEL_PORT->BSRR = SEL_PIN_B;   // bit1 -> PB13
    if (n & 0x04) SEL_PORT->BSRR = SEL_PIN_C;   // bit2 -> PB12
}

/* ========== 动态扫描函数(每调用一次刷新一位) ========== */
static void DisplayDigits(void)
{
    static uint8_t index = 0;   // 当前显示的位(0~7)

    // 1. 关闭所有段(消影)
    SEG_PORT->BRR = SEG_PINS;

    // 2. 选择位
    SetDigitSelect(index);

    // 3. 输出段码(BSRR 只置1,BRR 已清零,故无需额外复位)
    SEG_PORT->BSRR = segCode[index];

    // 4. 指向下一位
    index++;
    if (index >= 8) index = 0;
}

/* ========== 主函数 ========== */
int main(void)
{
    // 使能 GPIOA、GPIOB 时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA | RCC_APB2Periph_GPIOB, ENABLE);

    GPIO_InitTypeDef GPIO_InitStruct;

    // 配置段引脚(PA0~PA7 推挽输出)
    GPIO_InitStruct.GPIO_Mode  = GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_InitStruct.GPIO_Pin   = SEG_PINS;
    GPIO_Init(SEG_PORT, &GPIO_InitStruct);

    // 配置位选引脚(PB12~PB14 推挽输出)
    GPIO_InitStruct.GPIO_Pin   = SEL_PIN_A | SEL_PIN_B | SEL_PIN_C;
    GPIO_Init(SEL_PORT, &GPIO_InitStruct);

    // 主循环:每隔 1ms 刷新一位(总周期 8ms → 刷新率 125Hz,无闪烁)
    while (1)
    {
        DisplayDigits();
        Delay_ms(1);   // 每位点亮 1ms,总周期 8ms
    }
}

标准库相关定义

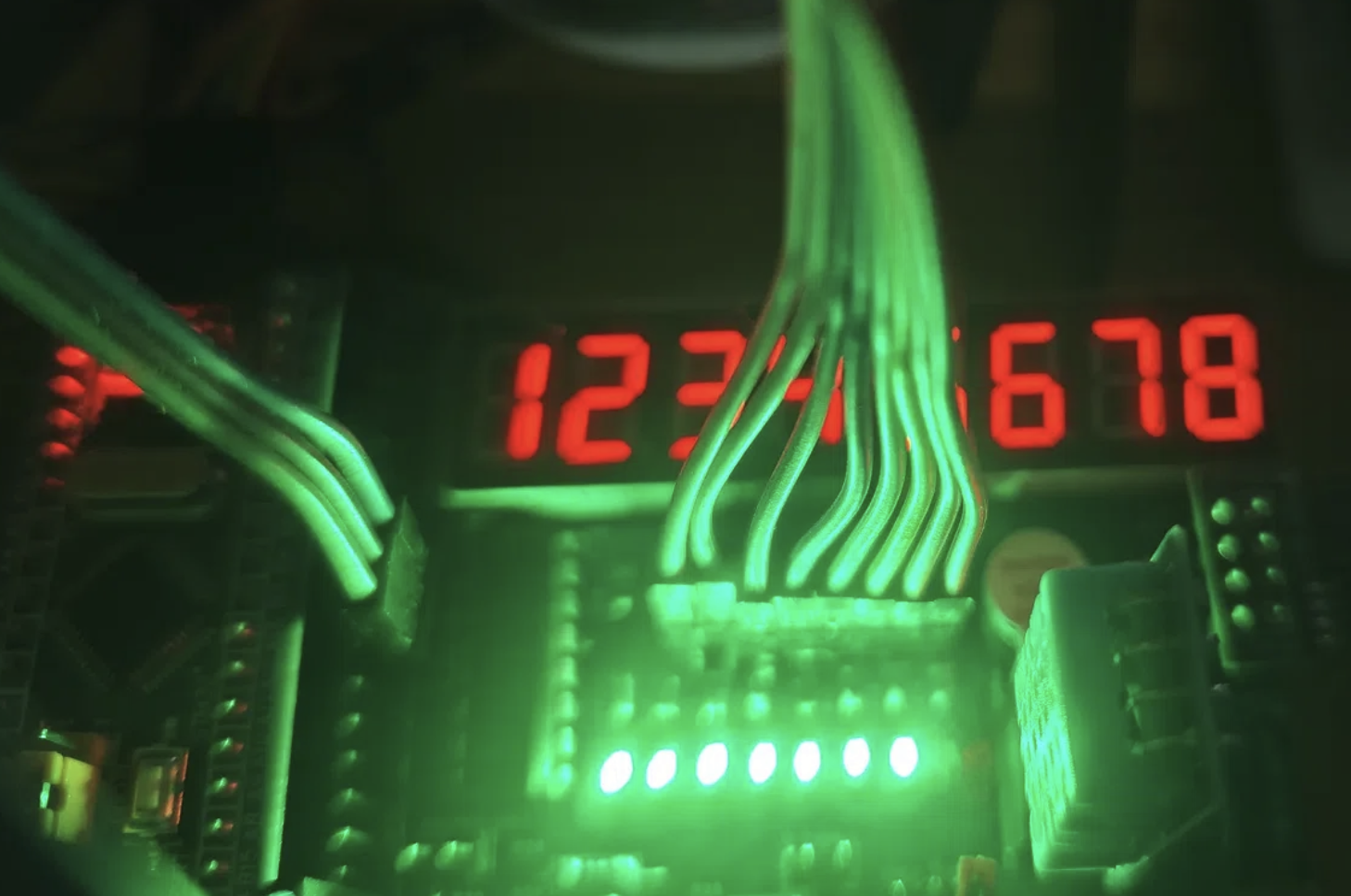

下载程序,效果如下
